Квадрант (железный плагиат сайтека)

[Sita]

ты  разрываешь мне сердце

[Economist]

Можно без токаря. Идем в радиомагазин, покупаем две подходящие нам ручки от радиоаппаратуры (ручки для потенциометров) и садим их на одну ось.

[Sita]

а можно подробнее?)   не доводилось таким заниматься ... правда агрегата на руках ещё нет,  но ручки нужны ...

[=VIRPIL=mega_mozg_13]

пару слов за эпоксилин. можно вылепить удобной тебе эргономики. а если ручки достаточно большие то можно и кнопку/две втопить и оживить...



запыливается акрилом из балончика, краска сидит мёртво не облазит.

[DVik]

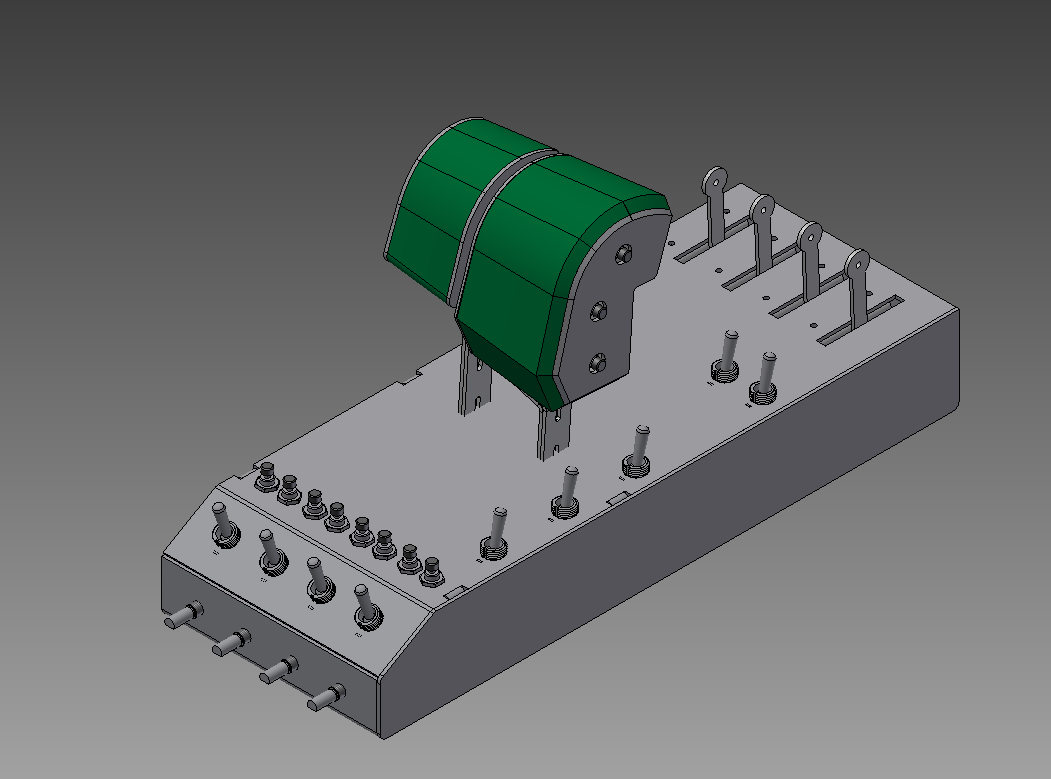

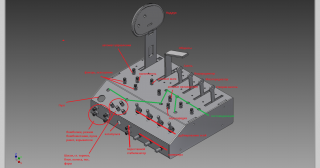

Вот так:

140*366 в плане

6 осей

9 тумблерков

8 кнопок

4 енкодерка

[DVik]

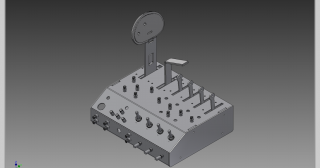

Немного перетасуем:

размер 170*367



добавлены 2 оси на резисторах и 1 кнопка

[DVik]

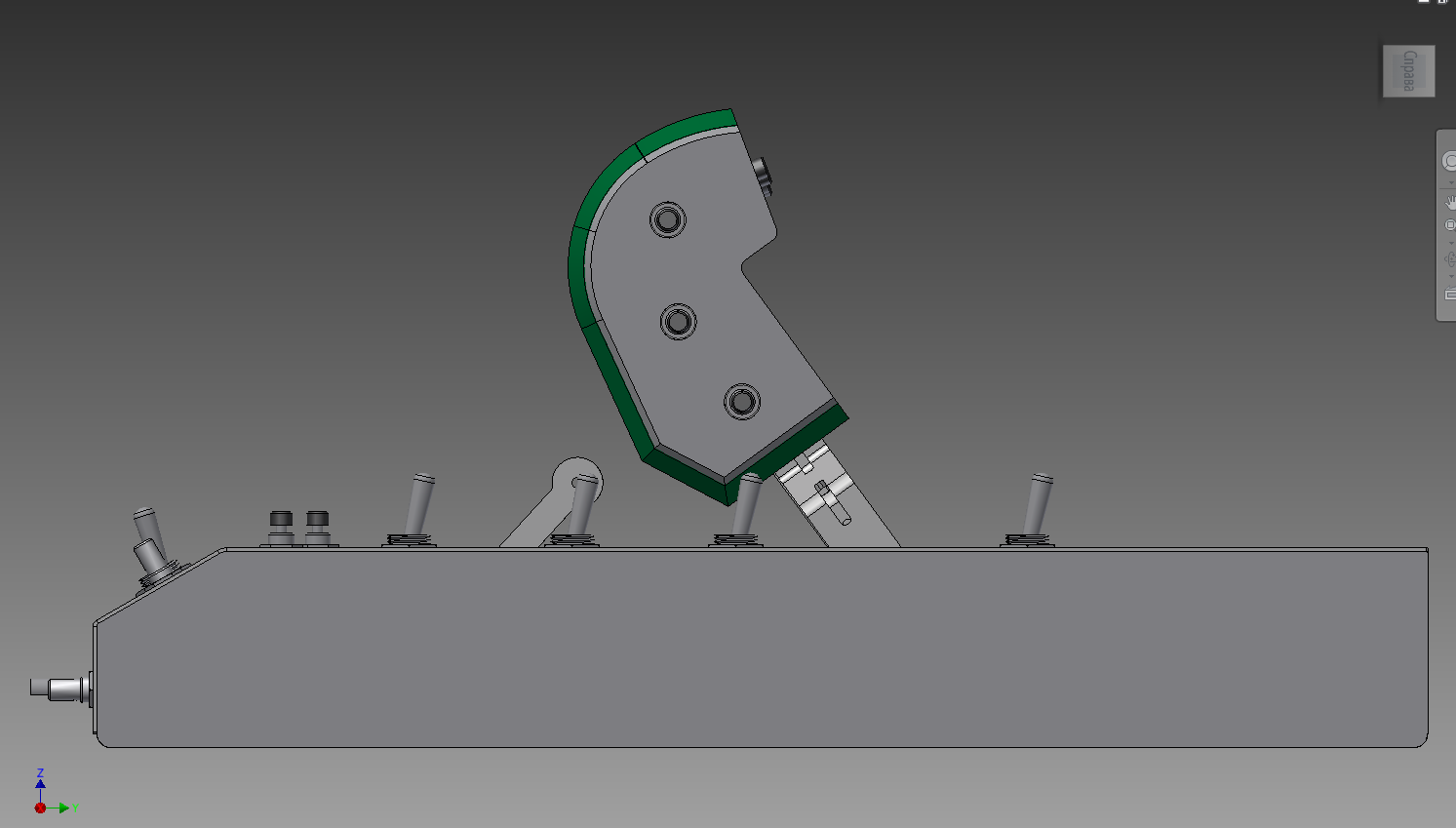

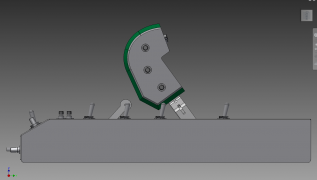

С боку

[=V=Heromant]

Над ближними кнопками и тумблерами надо предусматривать "дуги безопасности". Рука будет лежать на ручке и задевать кнопки, тумблеры и оси, находящиеся под запястьем.

[=59=Moroka]

Над ближними кнопками и тумблерами надо предусматривать "дуги безопасности". Рука будет лежать на ручке и задевать кнопки, тумблеры и оси, находящиеся под запястьем.

Так же могут понадобиться самоучитель игры на баяне со сборником упражнений для левой руки

Sorry за off....

Изменено 30 сентября 2015 пользователем =J13=Moroka

[=UTG=Deynnis]

Вот так:

140*366 в плане

6 осей

9 тумблерков

8 кнопок

4 енкодерка

И чо по чем?

[=V=Heromant]

Так же могут понадобиться самоучитель игры на баяне со сборником упражнений для левой руки

Sorry за off....

Зря прикалываешься.

У меня РУД Х-55. Рука постоянно лежит на скобах-ограничителях. Из-за этого периодически чищу их от всякой грязи, которая так или иначе остается с кожных покровов. Даже со скобами - верхнюю часть тумблеров тоже приходится протирать спирто-содержащими салфетками. Без этих скоб - рука бы просто лежала на тумблерах...

[Economist]

а можно подробнее?)   не доводилось таким заниматься ... правда агрегата на руках ещё нет,  но ручки нужны ...



Ручки с посадочным ф.6 с натягом садятся на гайки М3. Остается подпилить ручки возле штока, чобы две части сошлись вместе и посадить все на клей. Ручки на 2 механики обошлись в 1,2$. Размеры и внешний вид можно выбрать под себя - их валом разных. Тестовая сборка :









[DVik]

внесены исправления:

Изменено 2 октября 2015 пользователем DVik

[=59=Moroka]





внесены исправления:

Показалось, что габариты поменялись...или те же?... 140х366? Или все-таки чуть укоротили? (думаю, было бы неплохо)

[Sita]

сурьёзная штука то! аж слюни потекли

[Kovy17]

сурьёзная штука то! аж слюни потекли

Солидарен)

Классно ввходит

[DVik]

Показалось, что габариты поменялись...или те же?... 140х366? Или все-таки чуть укоротили? (думаю, было бы неплохо)



Стало чуть короче (а именно 327мм)

[Krysnic]

Давно хотел руд у которого будет все под рукой и при этом он будет обладать достаточным количеством кнопок/осей. Благодаря DVik`y это удалось воплотить в реальность. Ручка взята от кугуара, основание полностью металлическое.





Руд с размерами 220х176мм имеет:

-6 цифровых осей(TLE5011)

-22 кнопки

-5 энкодеров

-6 трехпозиционных тумблера

-2 хатки

-8 RGB диодов(индикация для тундры)

Итого 57 кнопок.



Осталось еще немного подкорректировать рычаги и некоторые мелочи, после чего на изготовление.



Изменено 6 октября 2015 пользователем Krysnic

[Sita]

это для  одномоторника ... а если 4 движка?)

[U053]

это для  одномоторника ... а если 4 движка?)

А вот тут-задница. Даже уже при двух.

[DVik]

Да не.... так то хоть 10..... широкооооо токо будет )

[U053]

Так 10 и есть. И широко и длинно.

[=VIRPIL=mega_mozg_13]

Да не.... так то хоть 10..... широкооооо токо будет )

эта пять!!!!

это для  одномоторника ... а если 4 движка?)

[DVik]

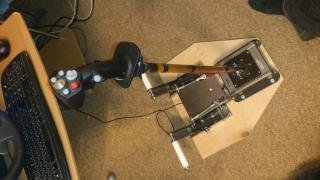

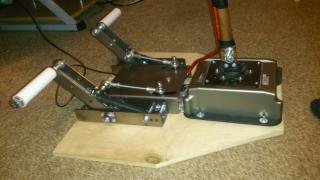

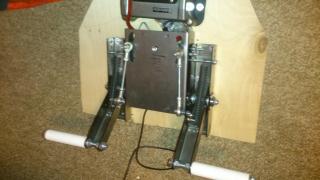

Синхрон для вертолетных педалей дополз до далекого Иркутска









Изменено 7 октября 2015 пользователем DVik

[Iguz]

Крутто у вас получилось. Я как уже говорил выше, сделал себе что то схожее с этим но намного страшнее и с другой схемой (Когда я это делал, то ваше детише не видел начинал я летом да и делал я в домашних условиях) Ну так вот, подскажи пожалуйста где брал шаровые рычаги! Я всвоем городе все облазил не нашел, заказывал у китайцев, все нормально но единственный минус маленькие они, 7 см в длину, входное отверстие под болт 3 мм. Просто со временем, через годик, пересобрать свой девайс, в более презентабельном виде плюс убрать некоторые огрехи. Моя схема мне понравилась, и отказываться от нее впринцепи не хочу, единственное хочу упрочнить конструкцию. Да и где у вас датчик. П.С. у себя поставил на педаль, к ней же приделал центровку.

[DVik]

Крутто у вас получилось. Я как уже говорил выше, сделал себе что то схожее с этим но намного страшнее и с другой схемой (Когда я это делал, то ваше детише не видел начинал я летом да и делал я в домашних условиях) Ну так вот, подскажи пожалуйста где брал шаровые рычаги! Я всвоем городе все облазил не нашел, заказывал у китайцев, все нормально но единственный минус маленькие они, 7 см в длину, входное отверстие под болт 3 мм. Просто со временем, через годик, пересобрать свой девайс, в более презентабельном виде плюс убрать некоторые огрехи. Моя схема мне понравилась, и отказываться от нее впринцепи не хочу, единственное хочу упрочнить конструкцию. Да и где у вас датчик. П.С. у себя поставил на педаль, к ней же приделал центровку.



Яйки в ассортименте на Ali ну или в Москве)



Датчик стоит на синхронизаторе)

Изменено 8 октября 2015 пользователем DVik

[-DED-Rapidus]

Датчик Надежно скрыт от рученок детских за кожухом металическим

[-DED-IGO]

Датчик Надежно скрыт от рученок детских за кожухом металическим

От ручонок то скрыт, а вот от цепких котейкиных лапок ни куда на скрыться

[DVik]

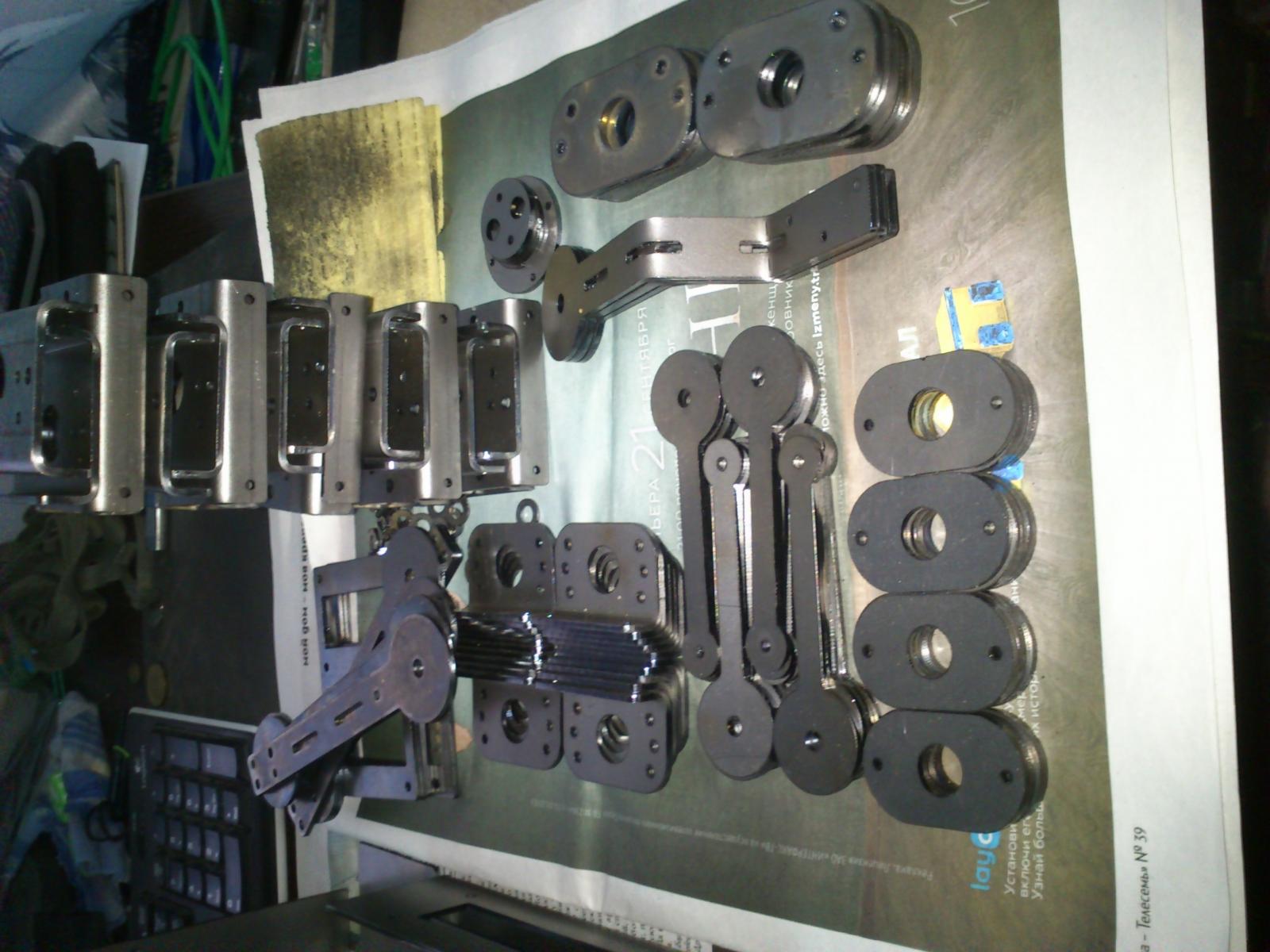

Ну вот очередная партия металлолома

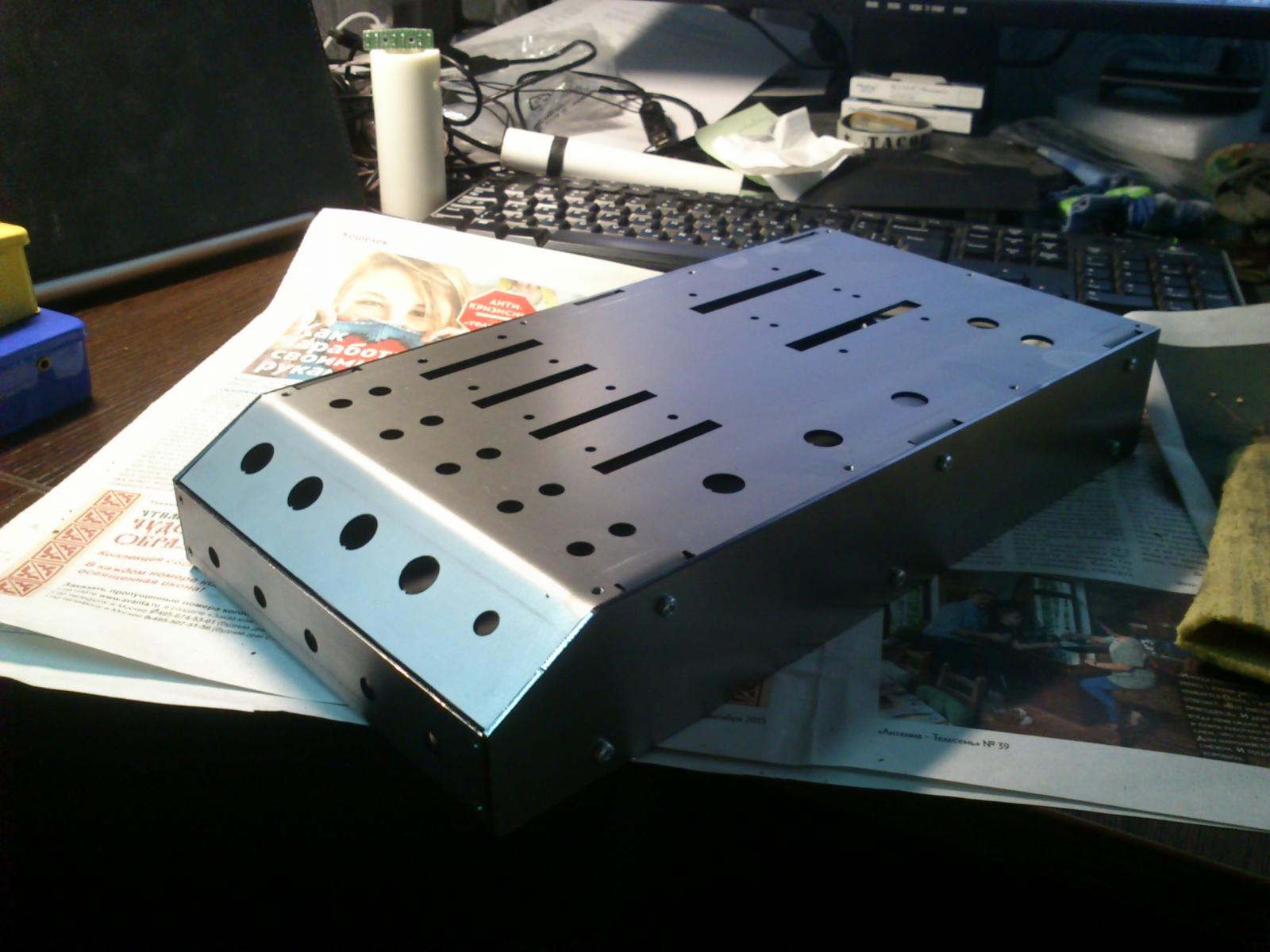

Корпус РУДа (резчики косяки.... не из того металла панельку сделали)

Новая версия мелкой механики

и тестовая стальная панелька на квадрант

[Botanik]

У меня почти такой же корпус РУД пока на бумаге, заказывать буду у себя в  Сургуте..

Сам корпус прямоугольный будет,  ручки РУД ближе и акриловую черную панель сверху с надписями и по бокам на "заклёпках ",закажу в рекламной конторе. (типа вархога)

В Сургуте в промзоне резка с материалами 700 рублей, предварительно.

Жду твою механику.

Изменено 12 октября 2015 пользователем =hit/run=andreiru

[Botanik]

Какой у тебя корпус для РУД, хороший получился, несколько раз пересматриваю.

[DVik]

С производства приехал корпус)



За столько сделанных устройств.... это первый сошелся как надо))



Прихворал слегка, посему просто черновая сборка.

[DVik]

Повторил предложение товарища Economist



только внутрь одной вставил винт дин 912 (под шестигранник) а в другую резьбовую заклепку.

Вставлял на термоклей

[Botanik]

Ещё один интересный корпус, респект.

[DVik]

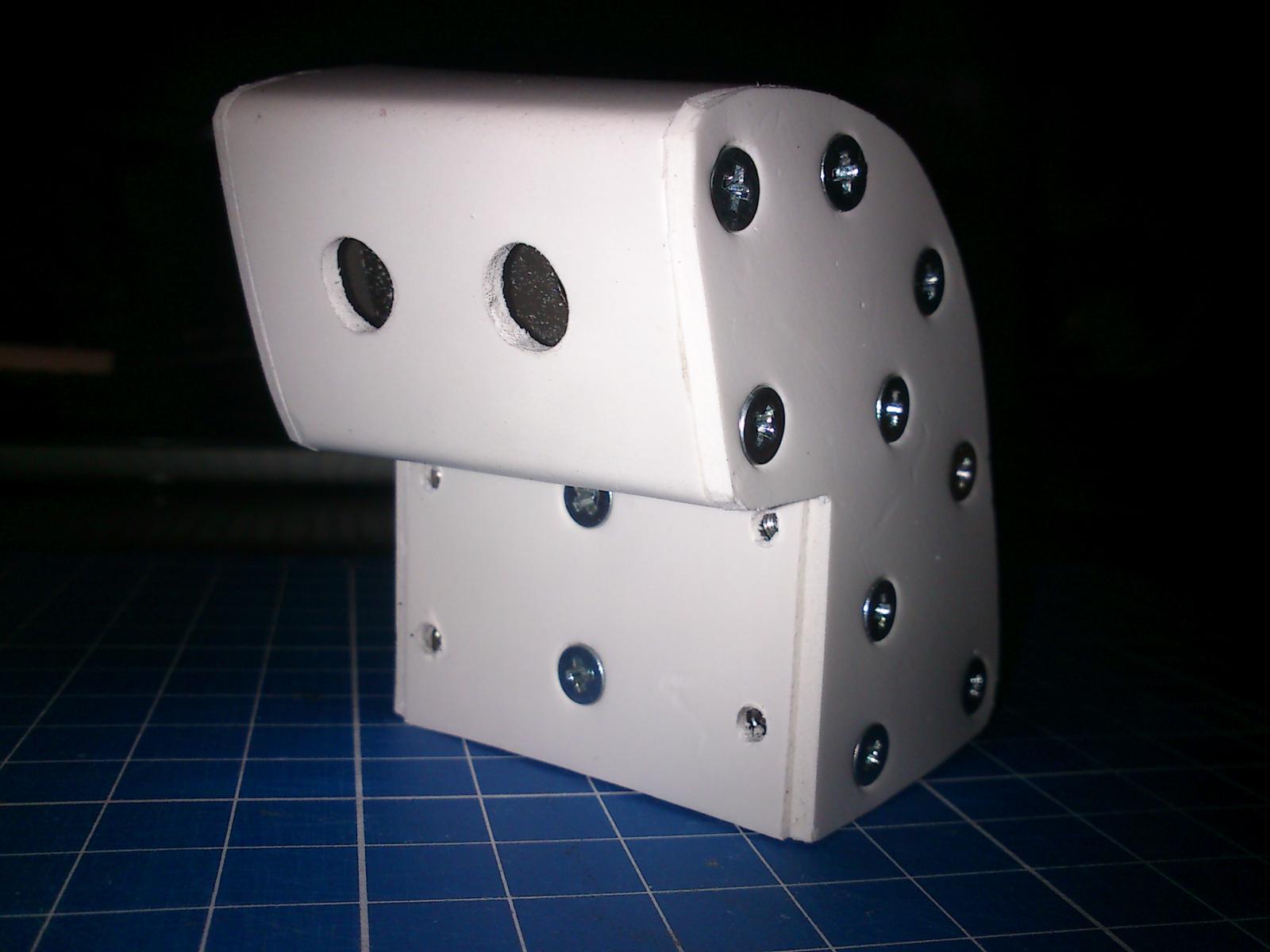

За окном белые мухи, посему немного белых ручек





[DVik]

Осталось добавить ручки)

[DVik]

продолжаем белую колбасу

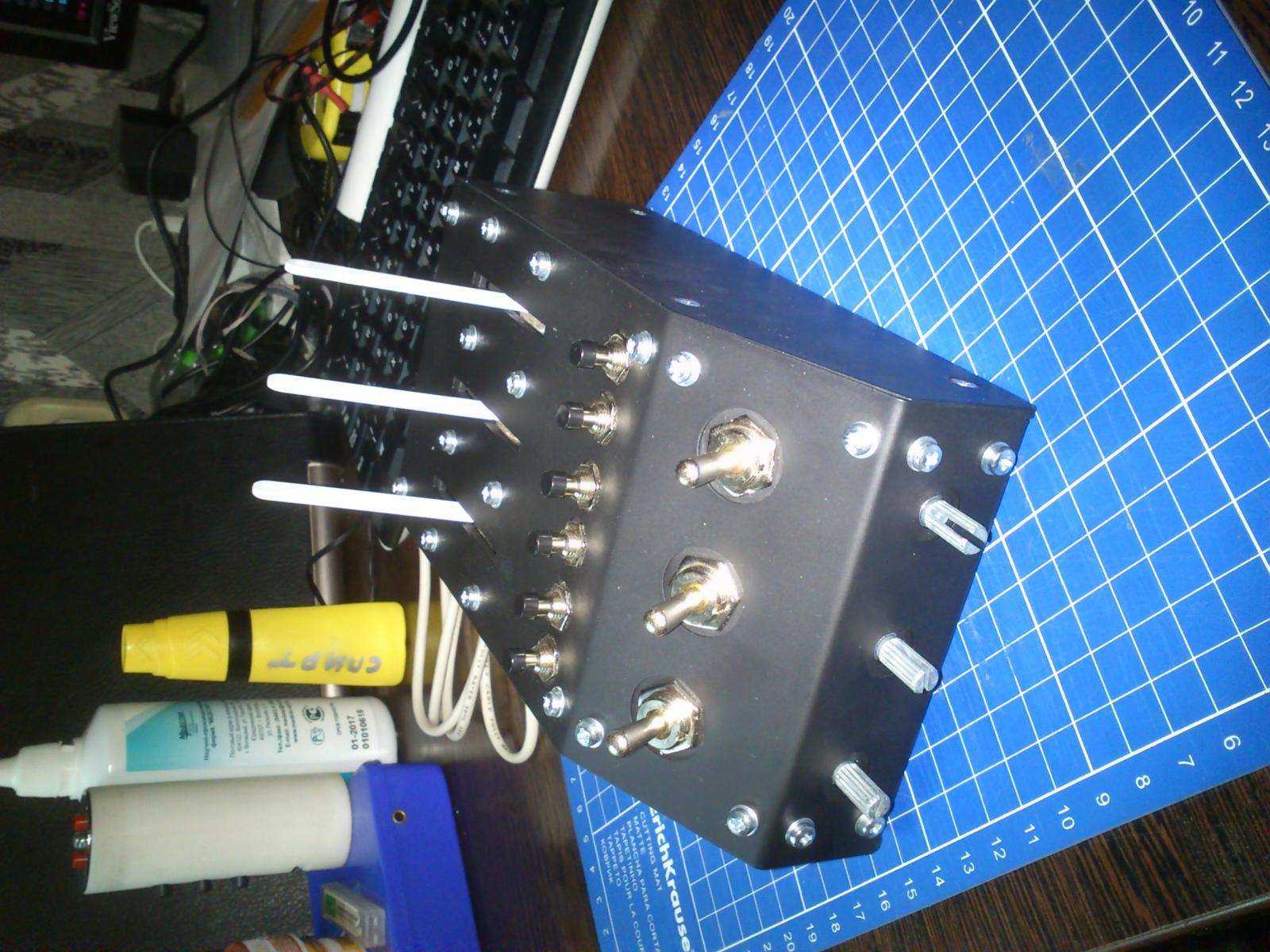

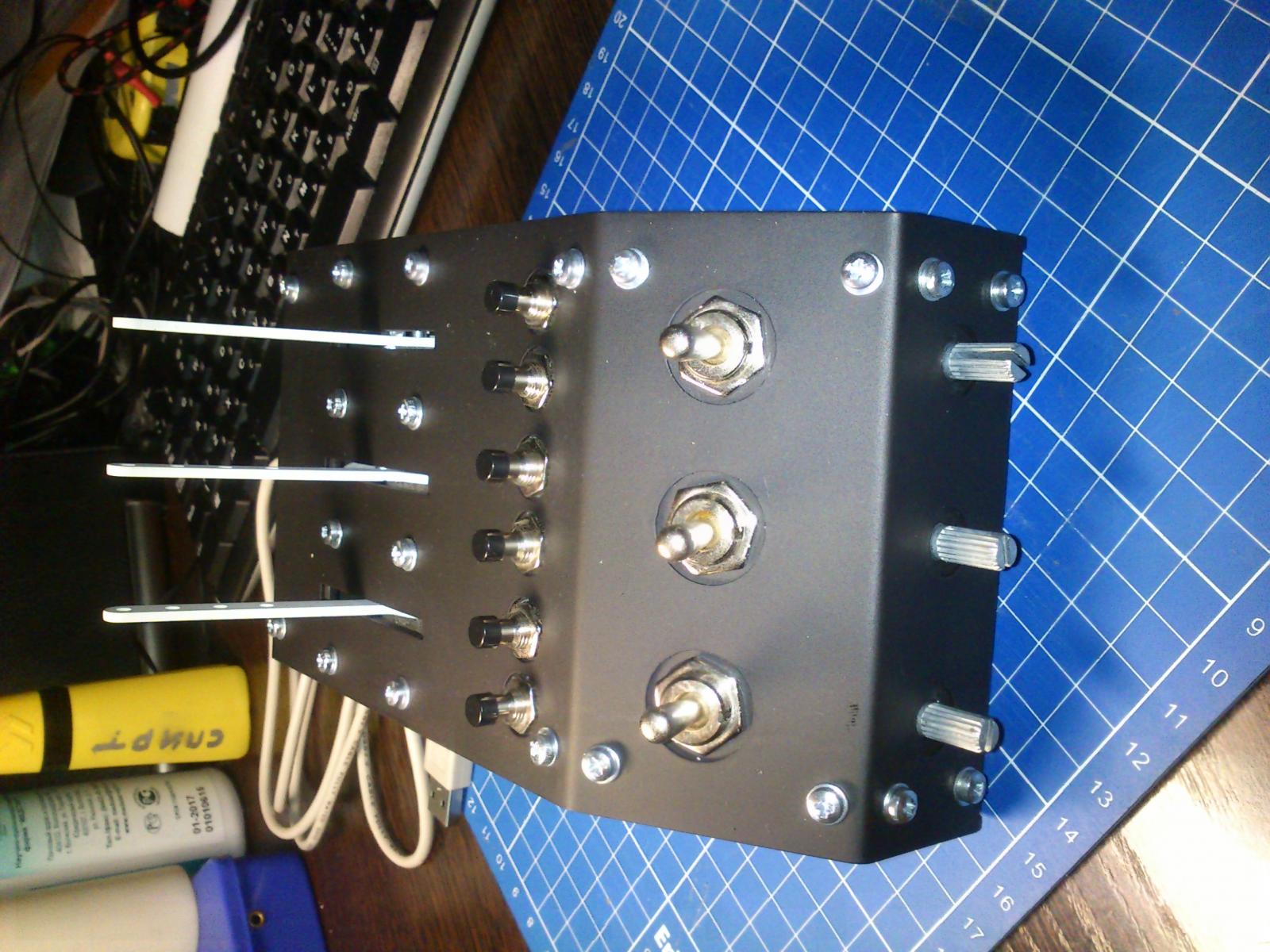

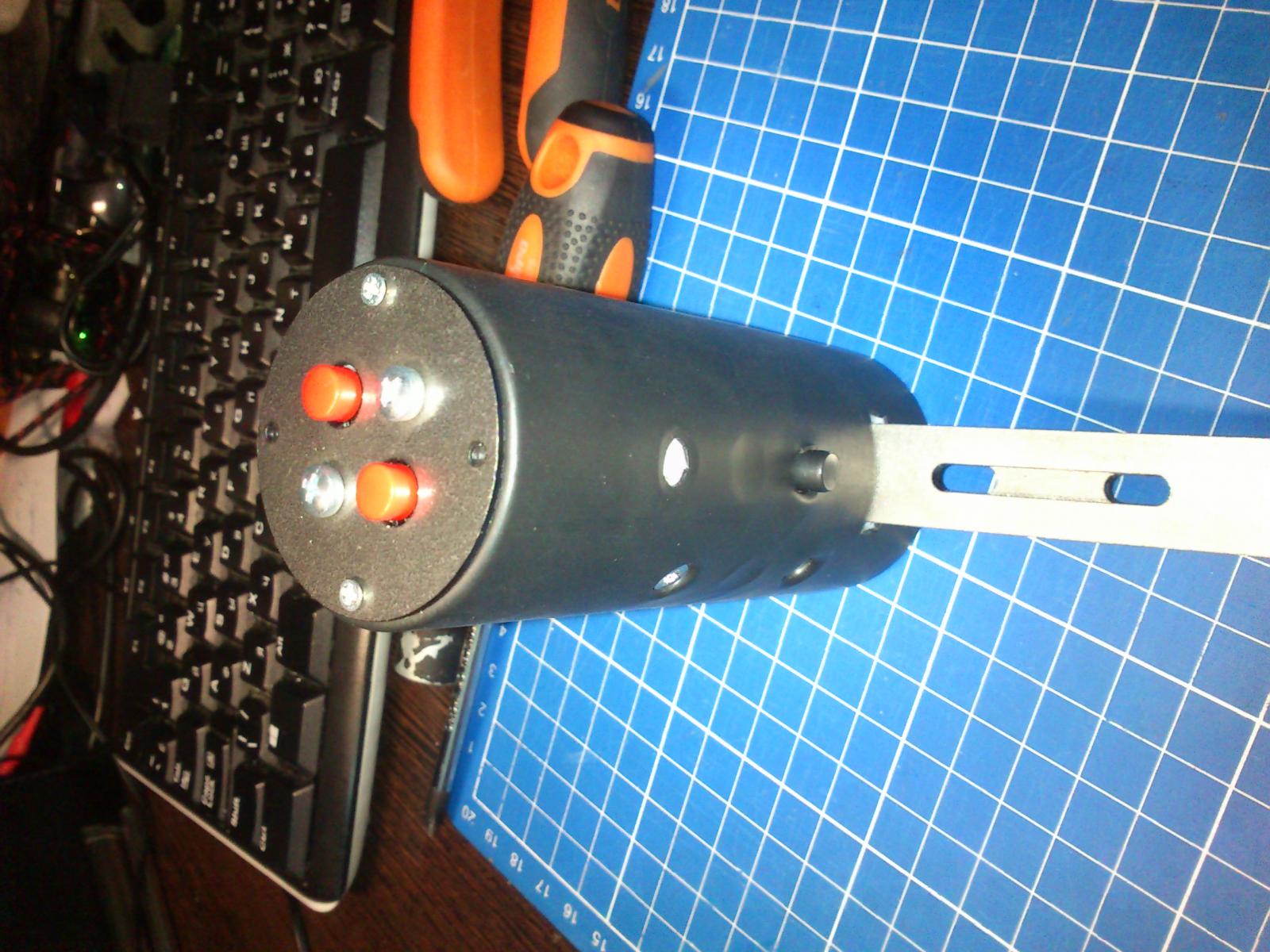

Вставляем потроха (колпак кнопки тока 1 вставил), крепим чтоб не выпадало (тестово креплю частично)

Зенковать под потай лень)



ну и "красим"

Изменено 5 ноября 2015 пользователем DVik

[Komaroff]

А что за материал на "белой колбасе" ?

[StorkNet]

А что за материал на "белой колбасе" ?

Термоусадка, судя по всему )

[=VIRPIL=mega_mozg_13]

кожа =)
