Квадрант (железный плагиат сайтека)

[Krysnic]

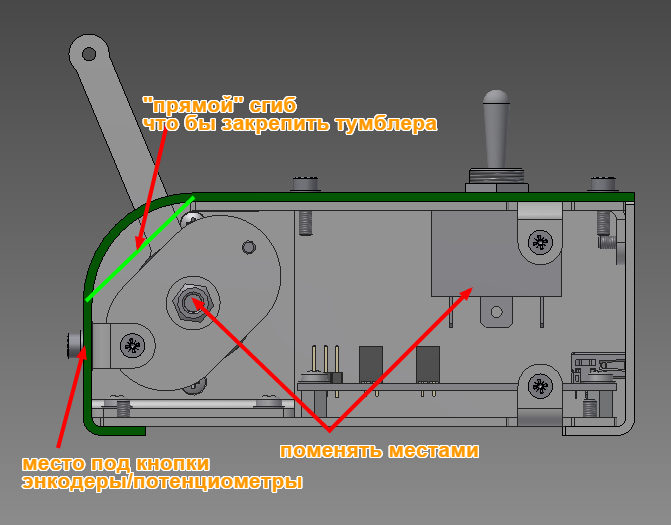

Немного картинок)

А я бы сделал(и сделаю  ) так. Вся конструкция по идеи должна стать по меньше. Больше органов управления можно разместить.

Станет удобнее пользоваться осями тумблерами и т.д., так как ничего нибудет друг друга перекрывать.

[DVik]

ну такой вариант уже есть)

[Mihalich1981]

Вот согласен, этот вариант лучше. Тут достаточно хорошие резинки и по столу ездить не будет и не придется городить струбцины...

[Krysnic]

ну такой вариант уже есть)



По поводу кнопок, я так полагаю что стоят вот эти? Проблем со срабатыванием нету?

[DVik]

У этого варианта есть гемор)

Двойной гиб приходится допиливать при сборке довольно сильно)

По поводу кнопок, я так полагаю что стоят вот эти? Проблем со срабатыванием нету?

нечто подобное..... ну как сказать кнопки калл) но работают)

[=VIRPIL=Baur]

С хорошими кнопками вообще проблема

[DVik]

Ага.... только если искать чтонить совдеповское) но оно большое)

[DVik]

По просьбе телезрителей)



Ход механики 84 градуса

[=SOVA=Facker]

По просьбе телезрителей)





Ход механики 84 градуса

я б такой готовый девайс приобрел за разумную цену )))

[DVik]

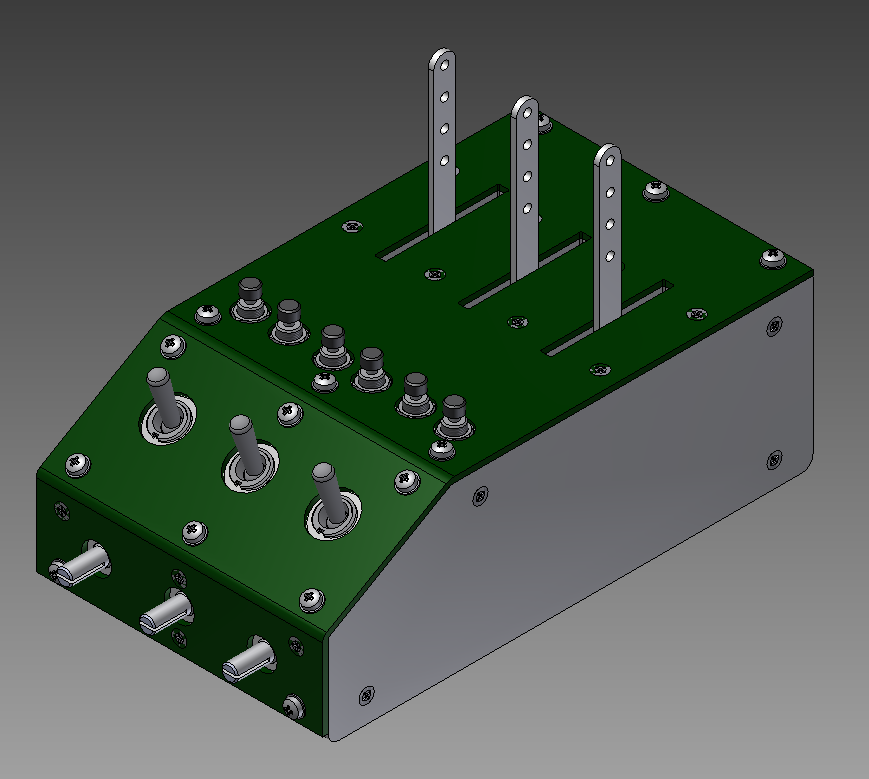

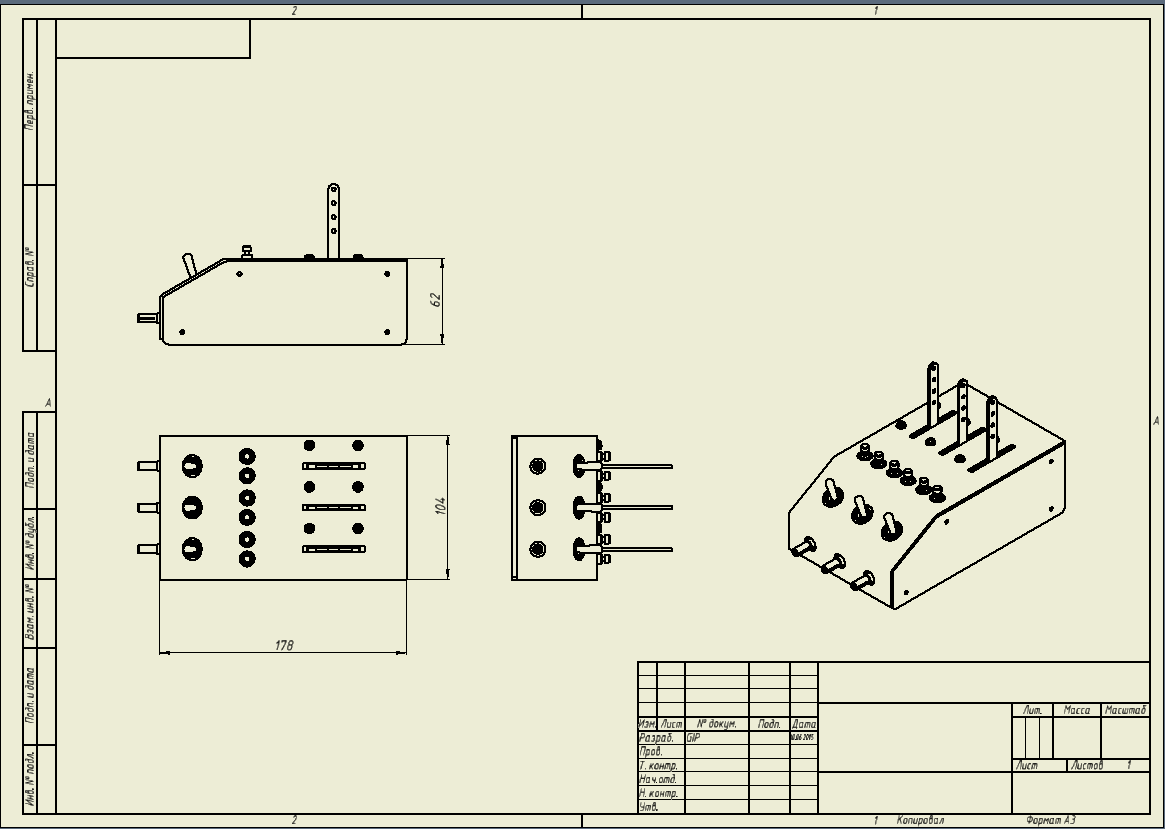

Вот так будет выглядеть девайс



зеленое - пластиковая лицевая панель

остальное железяка



Вопрос эстетический)

Крепление лицевой панели.... впотай или все же винты? (все или частично)

[DVik]

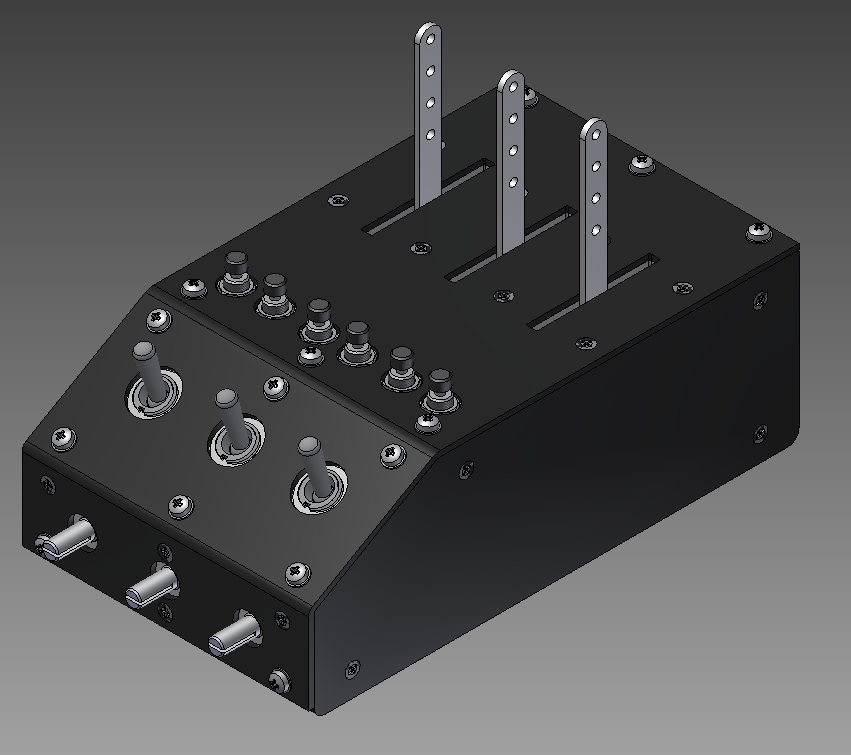

Ну и конечно же чОрный вариант

[DVik]

Итоговый вид квадранта.

[a___k___s]

А кто подскажет габариты блока управления двигателем на ЛаГГе, длину рычагов?

Изменено 17 июня 2015 пользователем a___k___s

[-DED-Rapidus]

Тоже интересует, может у разрабов спросить?

[DVik]

А кто подскажет габариты блока управления двигателем на ЛаГГе, длину рычагов?



Где то на форуме у Баура добрый человек выкладывал скрины органов управления (3д моделей) в масштабе. посмотри там....

[DVik]

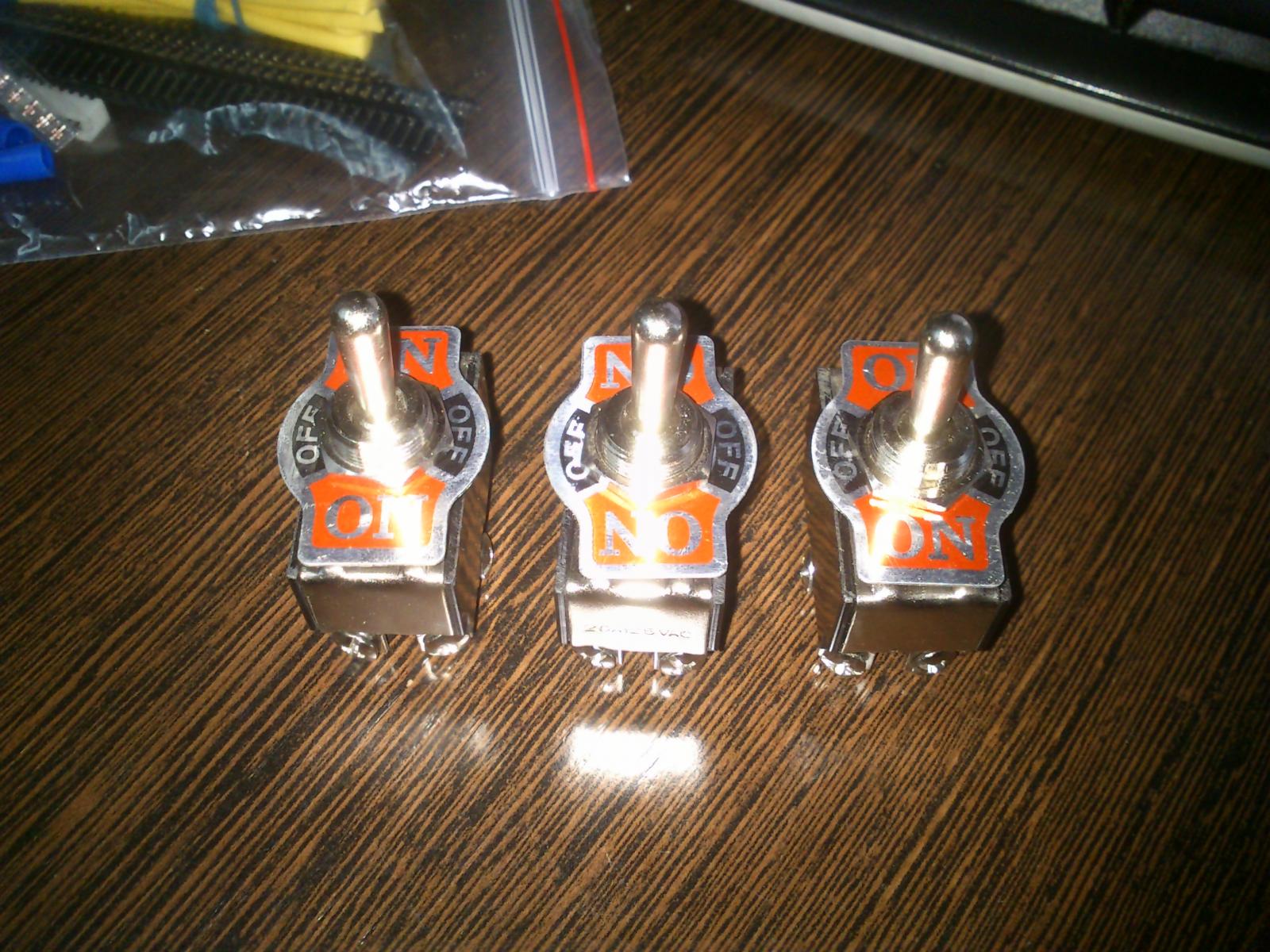

В ожидании железяк воплащаем в реальный мир остальное)

[=V=Heromant]

Это 3х-позиционники? С фиксацией или без?

[Sita]

чё то  я пиктограммы не понял))

Изменено 26 июня 2015 пользователем Sita

[DVik]

Да 3х позиционники без фиксации.

[=V=Heromant]

чё то  я пиктограммы не понял))

Стандартная пиктограмма On-Off-On.  В среднем положении контакт разомкнут, в крайнем - замкнут один из 2х на средний.

[=59=Moroka]

В ожидании железяк воплащаем в реальный мир остальное)



Я когда выше спрашивал о мягкости работы переключателей, имел ввиду и вот такие...

Их чтобы без проблем переключать, надо всю панель к столу крепить, чтобы не ездила... потому как "тугие"

Изменено 26 июня 2015 пользователем =J13=Moroka

[DVik]

Тугие......

В панельке есть крепеж к столу)



Буду еще в другом магазе гляну мож есть шо помягче.....

[DVik]

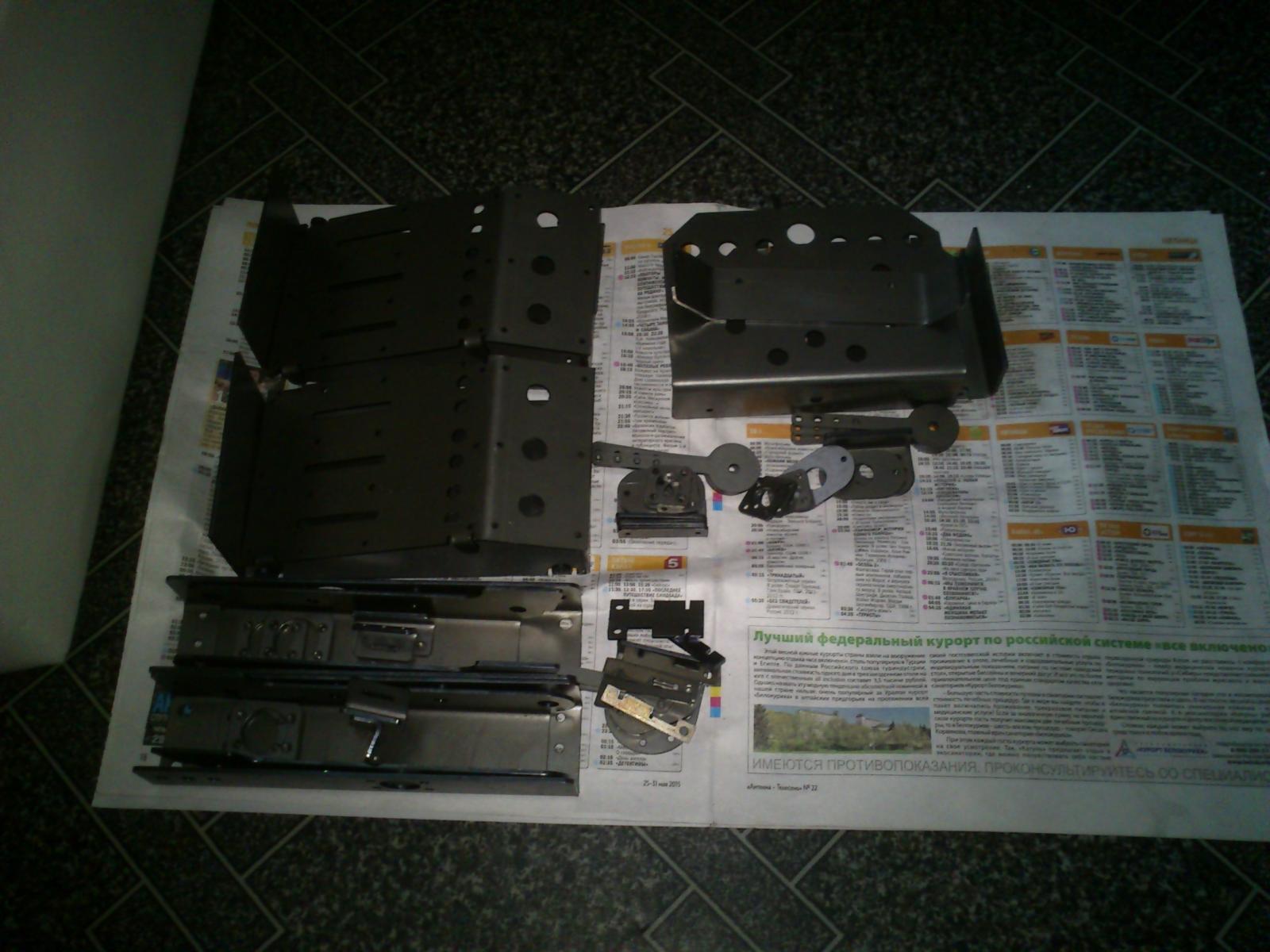

Немного апа)



первые пробники квадранта нашинкованы)

[-DED-Rapidus]

и не только квадранта )

[NikoMES]

С тумблерами вообще очень большая проблема. Качественные очень трудно найти, а без фиксации вообще нереально. Те что на фото выше китайские, хорошо если послужат 500 циклов... Есть нашего производства, п2т-5 называется, сделан качественно, но переключать нужно двумя руками и стоит как 5 шт китайских))

[Komaroff]

С тумблерами вообще очень большая проблема. Качественные очень трудно найти, а без фиксации вообще нереально. Те что на фото выше китайские, хорошо если послужат 500 циклов... Есть нашего производства, п2т-5 называется, сделан качественно, но переключать нужно двумя руками и стоит как 5 шт китайских))

Да. Получается проблема еще та

Хоть бери кнопку с ресурсом побольше и прилаживай к ней кулачковый толкатель с ручкой.

А оно того стоит ? В большинстве случаев цена на тумблеры такая, что можно и пойти на замену в случае выхода из строя. Виртуальному седалищу ведь на землю падать, а не своему родному

[NikoMES]

Тут проблема немного в другом. Если ТС планирует делать такие штуки на заказ и рассылать по городам, то у конечного потребителя может возникнуть проблема с поиском подобных тумблеров у себя в городе для замены. Например у меня в Самаре таких нет. Только под заказ. Например на чип и дипе они вроде как есть на сайте, но по факту нет и надо ждать неизвестно сколько.

[Komaroff]

В этом случае ТС придется оговаривать зону ответственности. Причины очевидные и объективные. Конечно - к сожалению, се ля ви

[=V=Heromant]

 Например на чип и дипе они вроде как есть на сайте, но по факту нет и надо ждать неизвестно сколько.

Серьезно. Не заказывайте ничего в ЧиДе. Он хорош только тем, что на сайте много документации. Цены там драконовские. Есть много магазинов в России, у которых можно заказать радиодетали по более-менее приличной цене.

[U053]

Да. Получается проблема еще та

Хоть бери кнопку с ресурсом побольше и прилаживай к ней кулачковый толкатель с ручкой.

А оно того стоит ? В большинстве случаев цена на тумблеры такая, что можно и пойти на замену в случае выхода из строя. Виртуальному седалищу ведь на землю падать, а не своему родному

Таки вот действительно. И еще с другой(-их) сторон.

Во-первых, щелкают. Оно , конечно, здорово, антураж. Но потом приходит жена в 00,45 и говорит....

Во-вторых, очень все просто в изготовлении, но пользоваться удобнее двумя кнопками или "жмякалкой"(кто помнит).

[NikoMES]

Серьезно. Не заказывайте ничего в ЧиДе. Он хорош только тем, что на сайте много документации. Цены там драконовские. Есть много магазинов в России, у которых можно заказать радиодетали по более-менее приличной цене.

Согласен, цены там космос. Но не на все. Чип и дип в качестве примера привел один из самых популярных магазинов с большим ассортиментом.

[DVik]

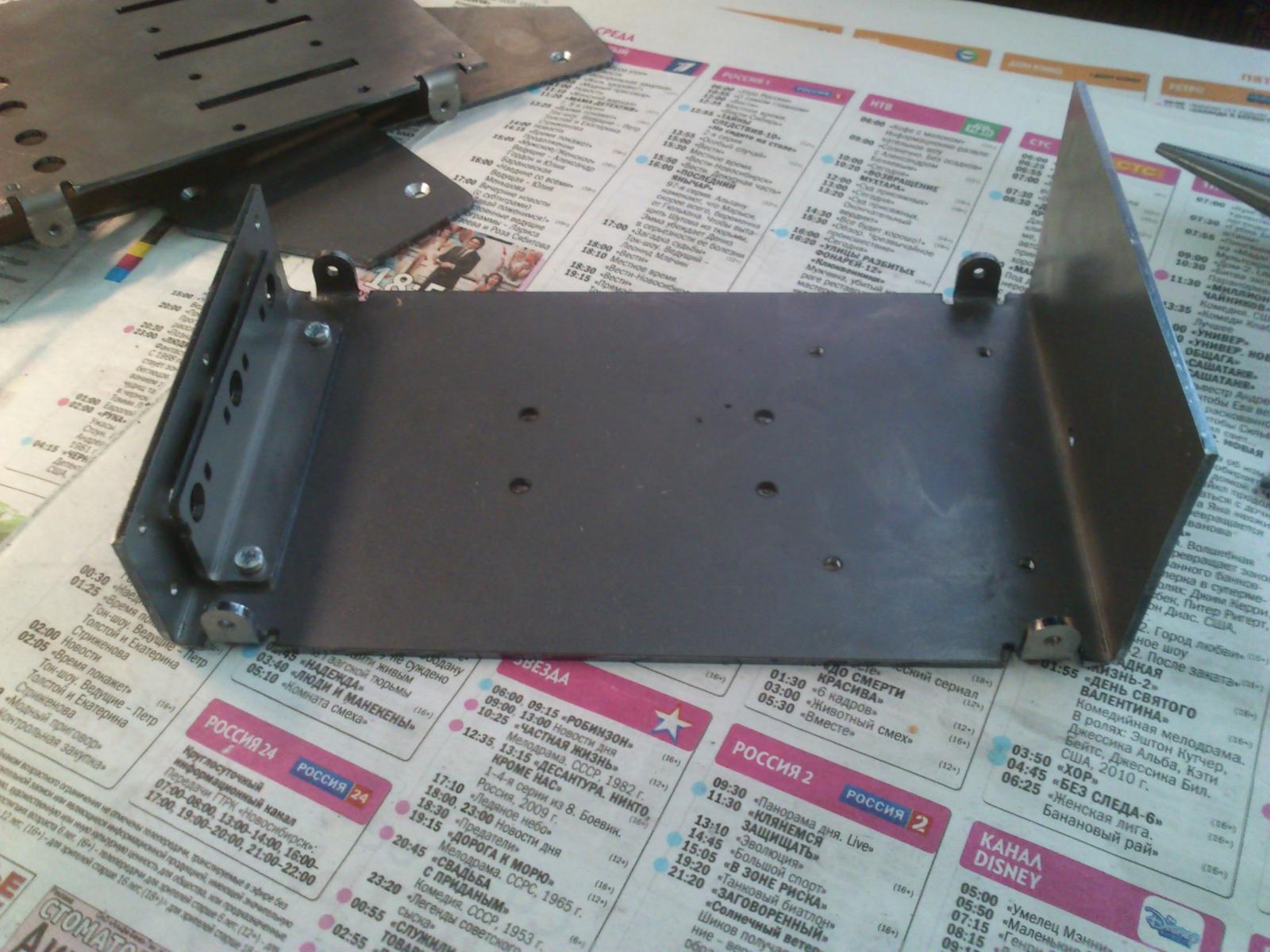

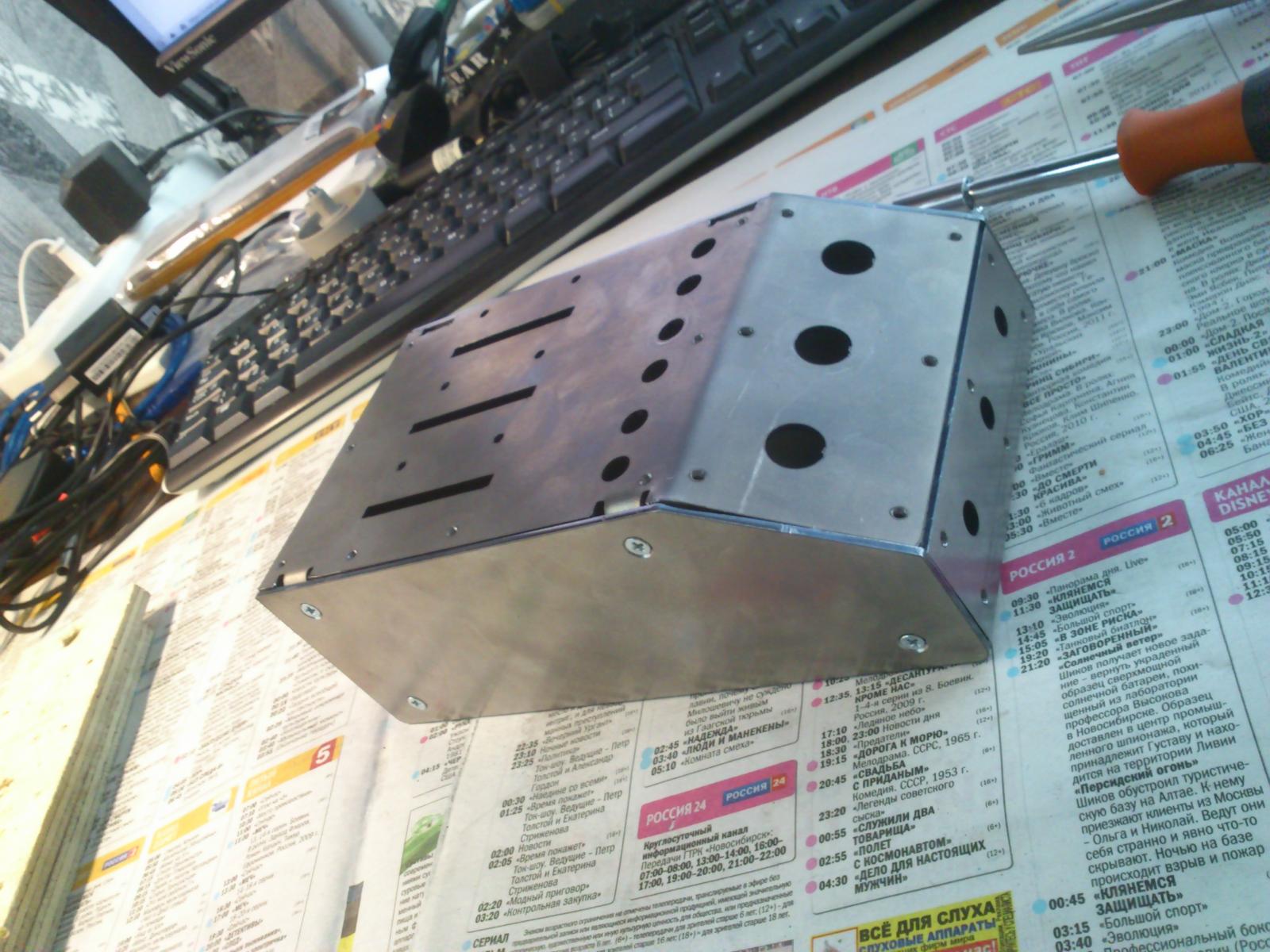

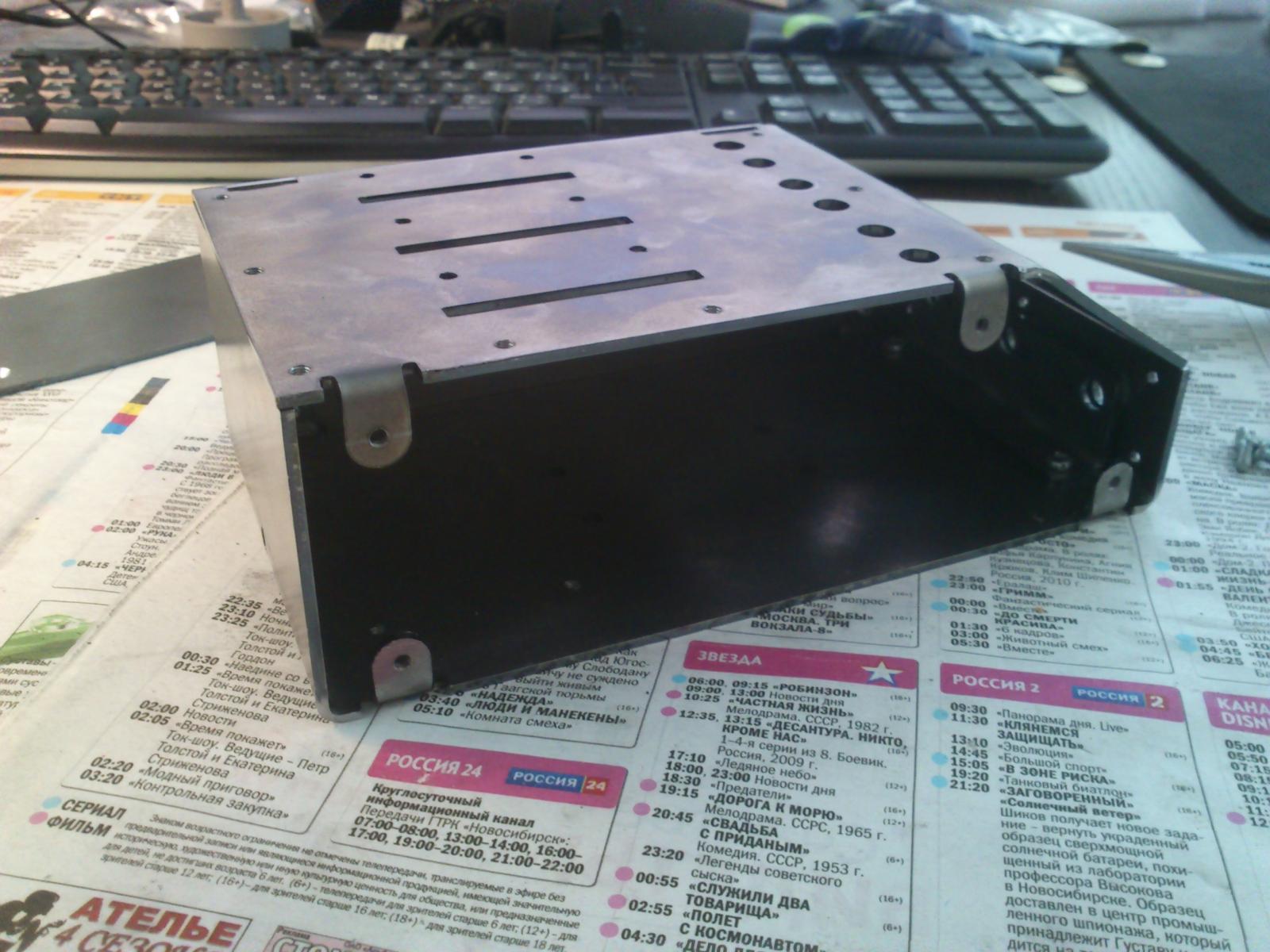

Ну вот свинчено, скручено.... Панель установлена



Теперь поедет в покраску

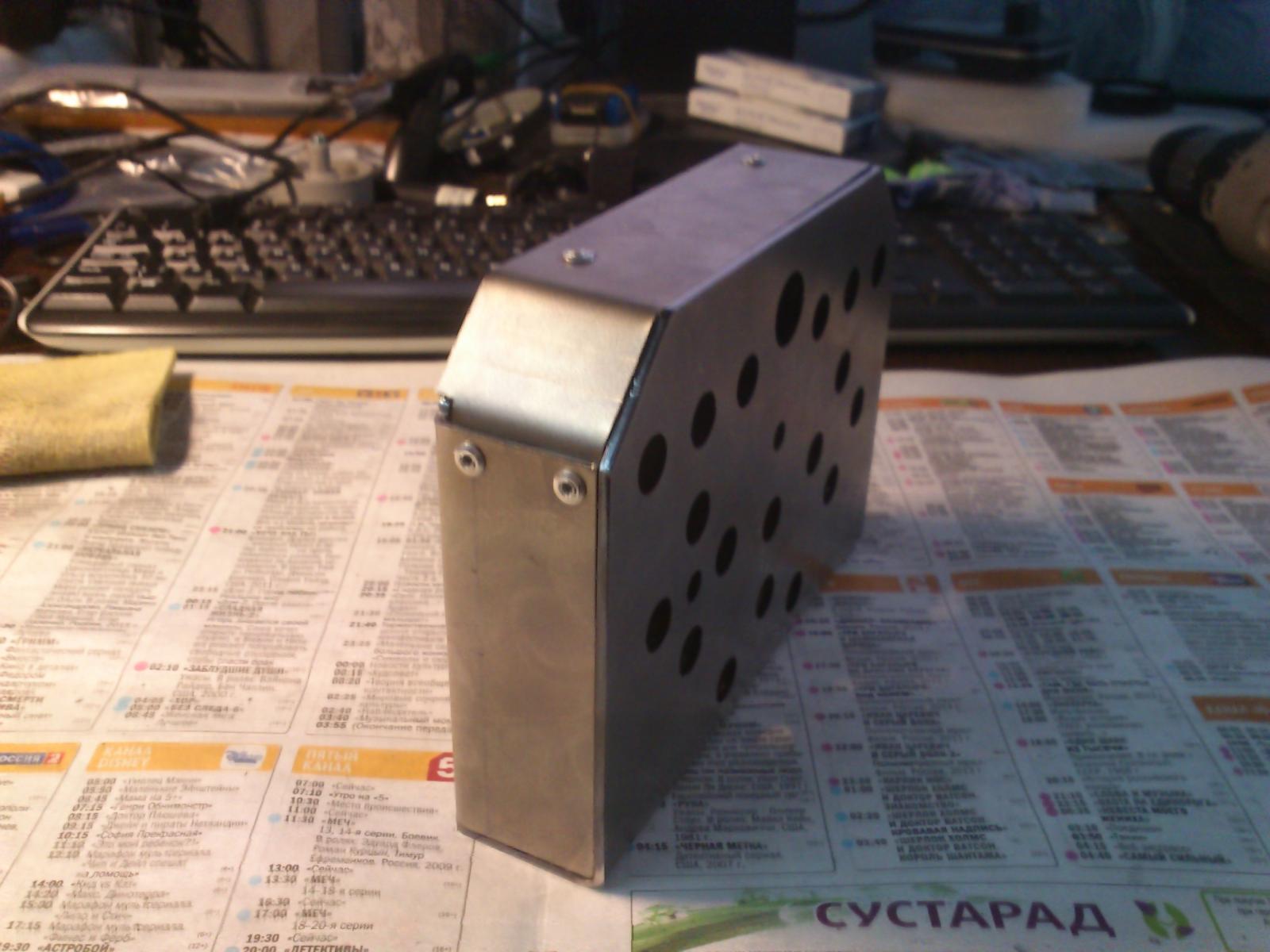

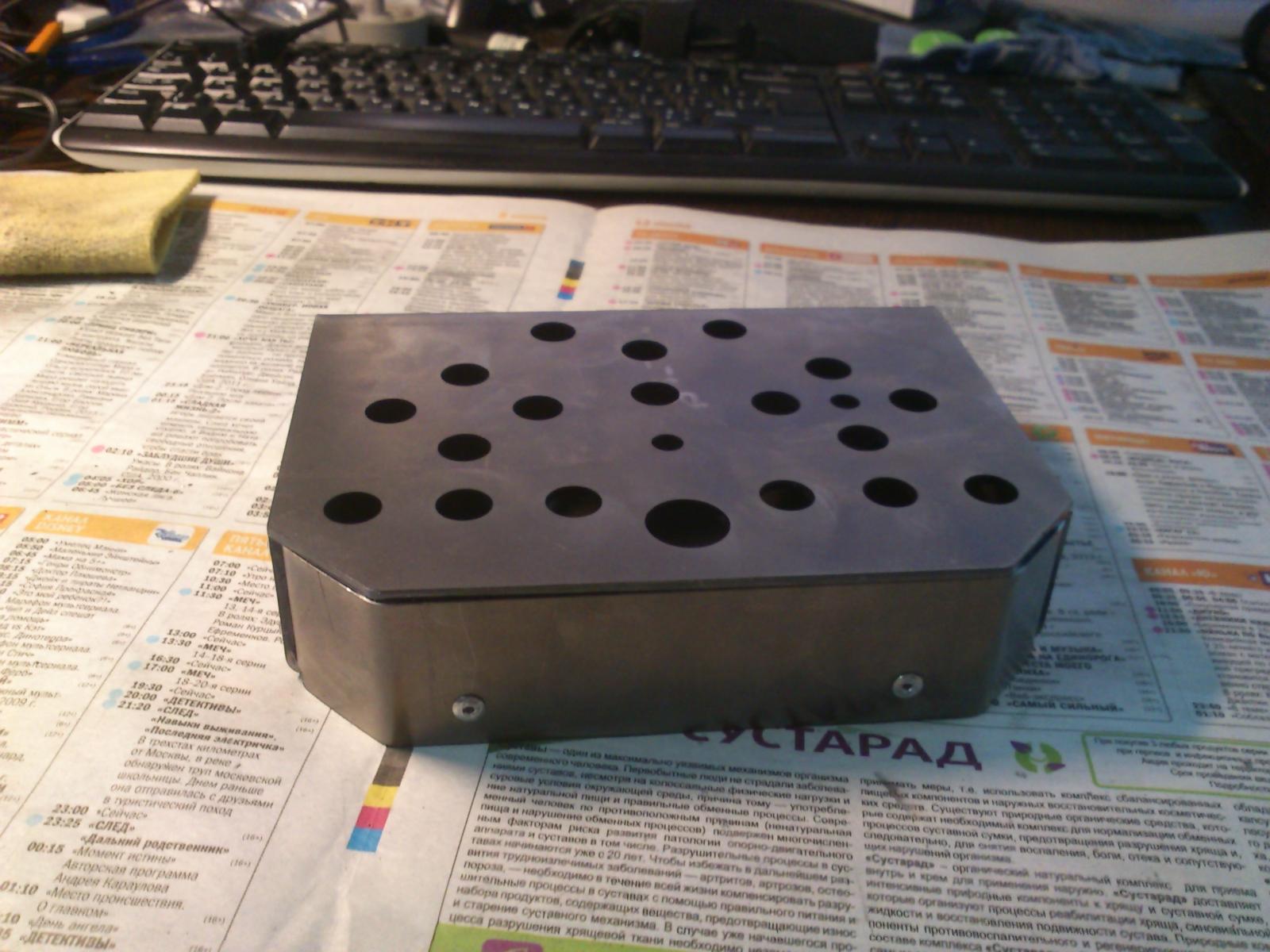

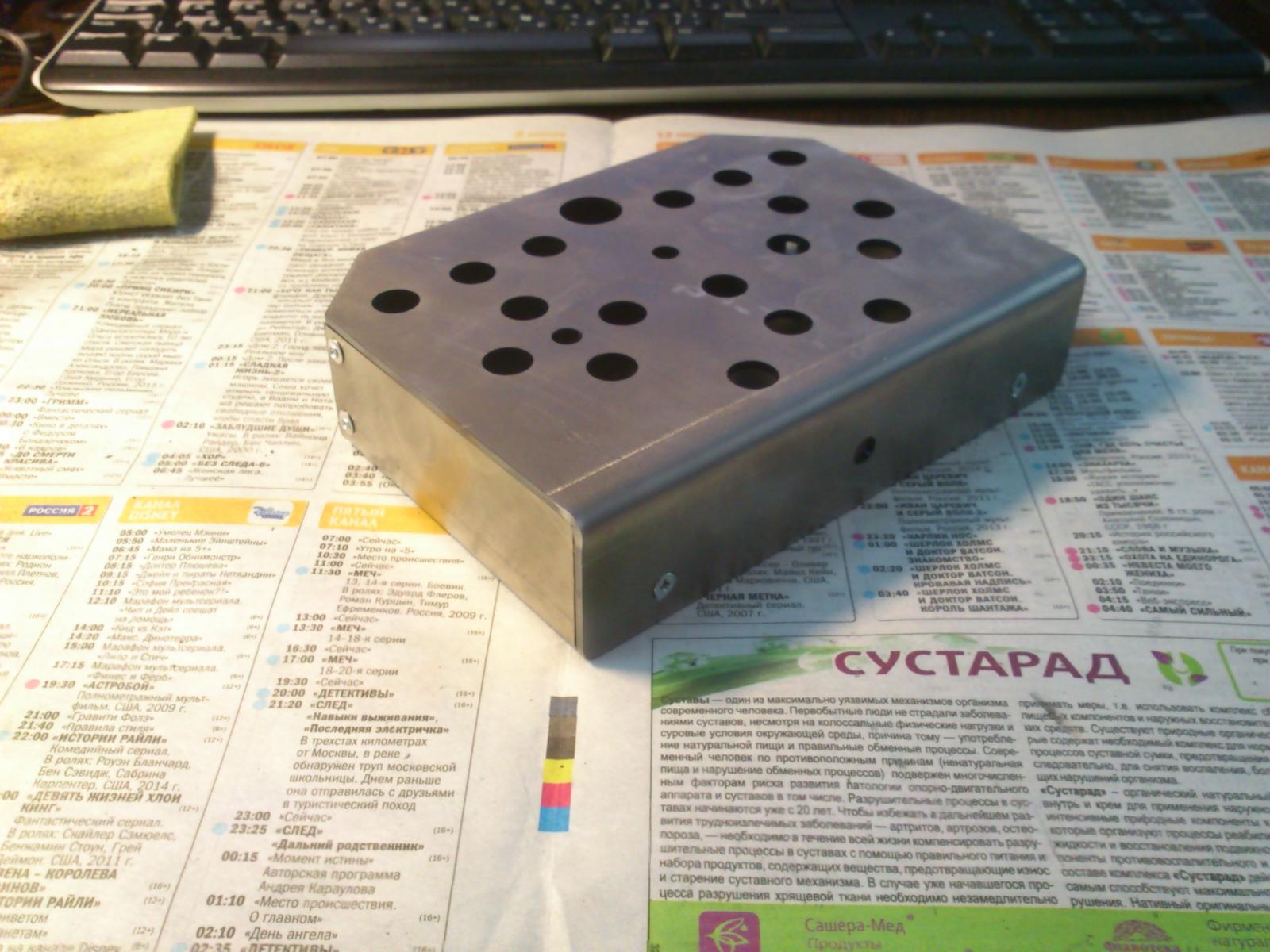

Так же по просьбе товарищей была выполнена коробочка (для кнопочек) по эскизу заказчика

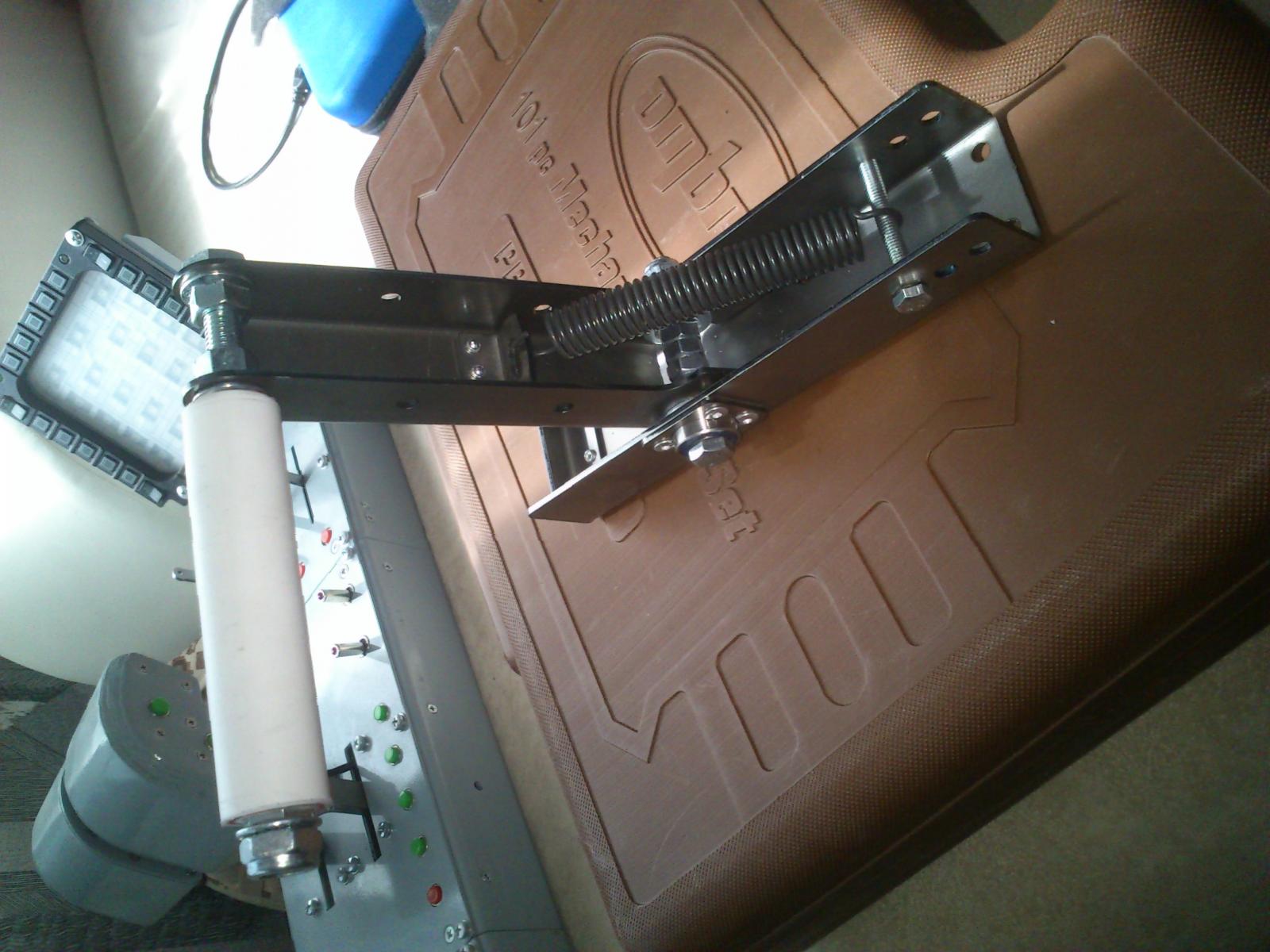

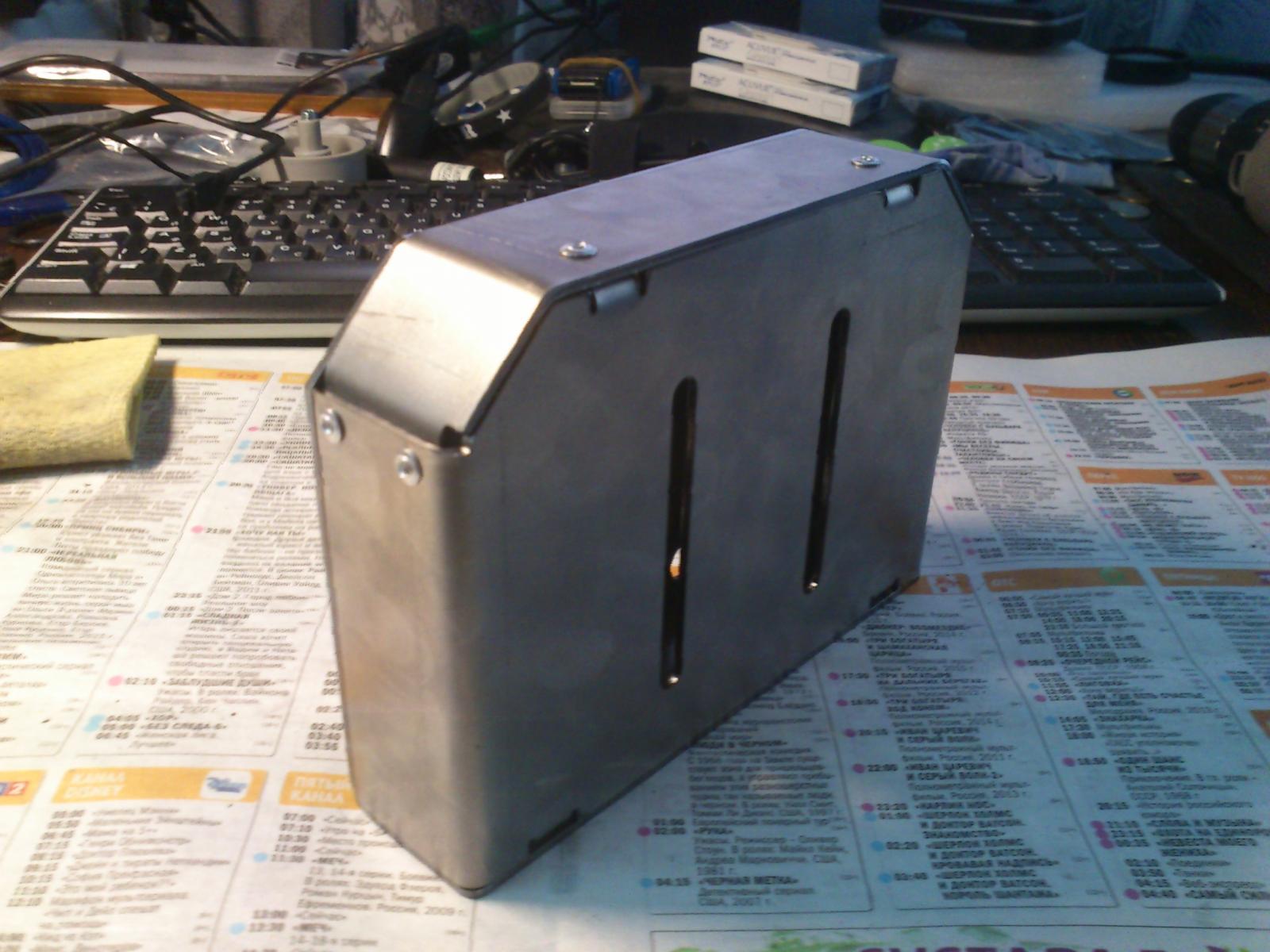

Ну и несовсем "квадрантная" железка



Но была собрана заодно





[NikoMES]

Работа проделана коллосальная!) На каком контроллере все это планируется запускать?

[DVik]

Пилотный экземпляр будет собран (железяка уже собрана ждет покраски) на контроллере про микро (клон ардуино) с прошивкой предоставленной Виталием (Mega Mozg).

[Sita]

какой  любопытный  Геймпад











[Komaroff]

какой  любопытный  Геймпад



[U053]

Как-то не очень коробочка.Стыки, углы...Надо побороться за качество.

[DVik]

это издержки двойного гиба....



а так форма и размер как просили

[U053]

Единичное изделие?

[DVik]

будет 2шт
