Кобра М5 3-й серии, замена резистора твиста на датчик Холла

[ASKET]

Ок. А вы свой магнит с Али Экспресс проверили на тип намагниченности?

Я провел сегодня несколько экспериментов..... и вынужден признать что магниты с "алиэкспресс" (ссылку на которые я выставлял выше) оказались осевой намагниченности и скорее всего не подойдут для использования в модернизации речь о которой идет в данной теме.

Изменено 16 января 2017 пользователем ASKET

[ASKET]

Как сказал всем известный Семён Семёнович Горбунков (из фильма бриллиантовая рука) "БУДЕМ ИСКАТЬ".  Делитесь мнениями (ссылками) если что.

[-DED-Ron]

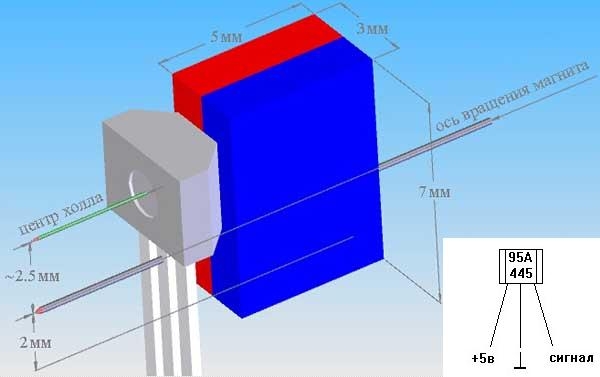

Любой можно приспособить, удобство - другое дело... . Картинка в помощь.



[Metalex14]

Я провел сегодня несколько экспериментов..... и вынужден признать что магниты с "алиэкспресс" (ссылку на которые я выставлял выше) оказались осевой намагниченности и скорее всего не подойдут для использования в модернизации речь о которой идет в данной теме.

Жаль((( Мне тоже скоро такой "сувенир" придёт... Скорее всего, я закажу с сайта magnits 14 нормальных  магнитиков на 600 рублей, и потом лишние буду поштучно отравлять по России всем желающим)))

[ASKET]

Жаль((( Мне тоже скоро такой "сувенир" придёт... Скорее всего, я закажу с сайта magnits 14 нормальных  магнитиков на 600 рублей, и потом лишние буду поштучно отравлять по России всем желающим)))

Извини дружище подвел я тебя.

[=M=PiloT]





Жаль((( Мне тоже скоро такой "сувенир" придёт... Скорее всего, я закажу с сайта magnits 14 нормальных магнитиков на 600 рублей, и потом лишние буду поштучно отравлять по России всем желающим)))

Я те говорил... порода дим магн идет классом по выше и такое маркетолог сразу вбивает в описание. Прикрутишь саморезом\винтогайкой куда угодно  и вешать\снимать что то металлическое одно удовольствие ...Хоть в кухню, хоть куда.

[RRR_39]

Жаль((( Мне тоже скоро такой "сувенир" придёт... Скорее всего, я закажу с сайта magnits 14 нормальных  магнитиков на 600 рублей, и потом лишние буду поштучно отравлять по России всем желающим)))



Я здесь себе магниты заказывал: http://magnet-prof.ru/index.php/Koltso-Trubka-NdfeB/View-all-products.html

Там в спецификации магнита, есть картинка, на которой видно какой намагниченности магнит.

Заказать можно хоть поштучно, но если доставка почтой, то за доставку отдашь больше чем за товар.

Изменено 17 января 2017 пользователем RRR_39

[Metalex14]

Извини дружище подвел я тебя.

Да всё норм)

[Metalex14]

Я здесь себе магниты заказывал: http://magnet-prof.ru/index.php/Koltso-Trubka-NdfeB/View-all-products.html

Там в спецификации магнита, есть картинка, на которой видно какой намагниченности магнит.

Заказать можно хоть поштучно, но если доставка почтой, то за доставку отдашь больше чем за товар.

Спасибо за ссылку!!! А какой именно магнит порекомендуете?

[RRR_39]

Спасибо за ссылку!!! А какой именно магнит порекомендуете?



Я брал два типа

http://magnet-prof.ru/index.php/Koltso/Magnit-N33-D10xd5x3mm.-diam/flypage.tpl.html

http://magnet-prof.ru/index.php/Koltso/Magnit-N33-D11xd75x25mm.-diametr/flypage.tpl.html



В мою Кобру подошел первый, у которого 5мм внутреннее кольцо.

Но у меня Кобра первой серии, в ней неубираемая ступенька в центре.

Пришлось ставить 495 датчик и меньший магнит, иначе ни как не удавалось загнать ступеньку в центр.

У вас кобра второй серии, думаю такой проблемы не будет.

Возьмите оба и поробуйте какой лучше подойдет.



Я себе вообще с запасом брал, по шесть штук тех и тех.

Я себе и руд и педали переделал на них.

Кольцевой магнит вообще оказался очень удобен в плане монтажа.

Легко крепится к оси врашения, а внутрь магнита, пихается датчик холла.

Сам магнит, можно крутить относительно оси вращения, выставляя нужное начальное положение.

Изменено 17 января 2017 пользователем RRR_39

[Metalex14]

Я брал два типа

http://magnet-prof.ru/index.php/Koltso/Magnit-N33-D10xd5x3mm.-diam/flypage.tpl.html

http://magnet-prof.ru/index.php/Koltso/Magnit-N33-D11xd75x25mm.-diametr/flypage.tpl.html



В мою Кобру подошел первый, у которого 5мм внутреннее кольцо.

Но у меня Кобра первой серии, в ней неубираемая ступенька в центре.

Пришлось ставить 495 датчик и меньший магнит, иначе ни как не удавалось загнать ступеньку в центр.

У вас кобра второй серии, думаю такой проблемы не будет.

Возьмите оба и поробуйте какой лучше подойдет.



Я себе вообще с запасом брал, по шесть штук тех и тех.

Я себе и руд и педали переделал на них.

Кольцевой магнит вообще оказался очень удобен в плане монтажа.

Легко крепится к оси врашения, а внутрь магнита, пихается датчик холла.

Сам магнит, можно крутить относительно оси вращения, выставляя нужное начальное положение.

Спасибо большое! Очень помогли! Я заказал оба типа, как установлю, напишу!

[ASKET]

Парни! Ни кому в голову не приходила такая дикая мысль, на "гладиатор" насадить ручку от 5кобры? Функционал какой получится....  Обсудим?

[Komaroff]

Уже затрагивали этот вопрос в профильной теме про "гладиатор".

На контроллере этого джоя вроде есть нераспаянный разъем, поддерживающий ручку от Defender Cobra M5.

Это что касется электроники.

Подробнее, в т.ч. и по механике, ИМХО лучше спросить в профильной теме.

Изменено 18 февраля 2017 пользователем Komaroff

[night_fighter]

Шток возможно придется немного доработать. А так, в принципе, возможно. Без сохранения твиста все несложно.

Изменено 18 февраля 2017 пользователем night_fighter

[uiv]

Как бы смешно это не звучало, но сегодня попробую. Штоки отличаются, но может прокатит :-)

[uiv]

Без твиста ручка станет.

С твистом сложнее. Чуть изменятся углы твиста. Вместо резистора лучше поставить холл. Чтобы установить резистор, придется сделать самому переходник между штоком джойстика и осью резистора. Оригинальный не станет, так как он "заточен" под установку магнита.

[ASKET]

Спасибо кто отозвался на тему,я был вне "зоны доступа". Хотел бы чуть продолжить по механике: если заменить полностью шток (смотрел на видео механизмы вроде схожи, только у гладиатора шток черный).                                                                                                                                                                                                                                                      Я почему тему эту затронул, есть у меня знакомый он хотел махнуть свой "гладиатор" на мою "кобру"  2-й рев. а у меня есть ещё почти новенькая 3-я ревизия, вот и подумалось а что если... правда пока я отсутствовал знакомый передумал, ну вот так как то.

[Ravala]

Спасибо автору, все получилось. магниты взял со старой автомагнитолы. Датчик заказал на али.

[baron_UA]

Спрошу тут, дабы не создавать тему. В связи с планируемой переделкой Кобры ищу магниты для датчика Холла на твист. Дартса, как у топикстартера нет, б/у оптического привода тоже нет. Подскажите, какие купить? Надыбал, продаются маленькие неодимовые, не будут они сильными для датчика?

[-DED-Ron]

По барабану, тут вообще работает на удаление, а не поворот. Экспериментально, можно заставить работать любой.

[Intyal]

Привет! Что-то мой М5 не видится калибровщиком родным, и конфигуратором платформы NJoy32, в чем может быть дело? VKB_JoyTester видится, и виндой тоже. Ревизия 2.

[Komaroff]

Привет! Что-то мой М5 не видится калибровщиком родным, и конфигуратором платформы NJoy32, в чем может быть дело? VKB_JoyTester видится, и виндой тоже. Ревизия 2.

У дефендеровской кобры м5 ревизии 2 в стоковом варианте нет родного калибровщика (конфигуратора).

Джойтестер и винда видят любые HID-джойстики по стандартному протоколу.

[Intyal]

У дефендеровской кобры м5 ревизии 2 в стоковом варианте нет родного калибровщика (конфигуратора).

Джойтестер и винда видят любые HID-джойстики по стандартному протоколу.

Что бы его прошить, нужно перемычку замкнуть?

[Komaroff]

Чтобы работать с конфигуратором нджой32 надо перепрошить в т.н. CobraZ . Лучше поискать на форуме Вкб, я давно свой прошивал, уже не помню детально.

[Intyal]

Чтобы работать с конфигуратором нджой32 надо перепрошить в т.н. CobraZ . Лучше поискать на форуме Вкб, я давно свой прошивал, уже не помню детально.

Вот хотел прошить в CobraZ, но прошивальщик не видит, нашел что есть вариант перемычку еще поставить, попробую.

[uiv]

Вы какой прошивальщик используете?

[Intyal]

Вы какой прошивальщик используете?

ZBootloader-C, который тут http://vkb-sim.pro/support/software/

Изменено 8 января 2018 пользователем Intyal

[uiv]

Вы ввели джойстик в режим BOOTLOADER?

Изменено 8 января 2018 пользователем uiv

[Intyal]

Вы ввели джойстик в режим BOOTLOADER?

Нет, пишут:

В в конфигураторе (запускаем VKBDevCfg-С.exe в списке выбираем наш контроллер и нажимаем кнопку Bootloader - контроллер перезагрузится и появится устройство VKB Boot Njoy32 platform vXX.XX.



Но у меня конфигуратор не видит его. А перемычкой еще не пробовал.

[uiv]

Если перемычкой, то тогда джойстик войдет в BOOT и без конфигуратора.

Но подозреваю, что вы неправильную версию конфигуратора скачали. Выложите скриншот с конфигуратора.

Изменено 8 января 2018 пользователем uiv

[Intyal]

Не пойму как картинку вставить, вот https://yadi.sk/i/-BPJxwvQ3RGP8o

[uiv]

Соврал. Давно было, память подвела.

Войти в режим BOOT для заливки прошивки КобрыZ - только через джампер BOOT. Программно нельзя. Стоковая Кобра - продукт Дефендера. Софт ВКБ с ним не работает.

[Intyal]

Ясно Попробую завтра.

[t1rrel]

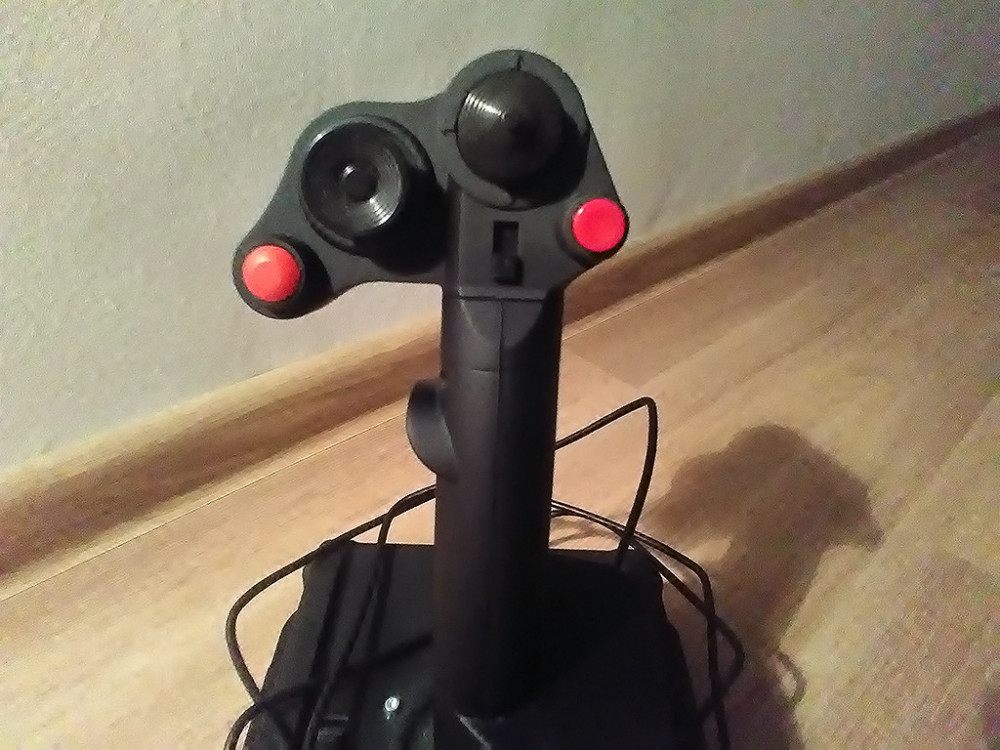

Спасибо Emelli  за статью, переделал твист на своей кобре. Использовал датчик 49Е и пару неодимовых магнитов, запитал от 3.3 вольта. Заодно заменил тактовые кнопки на PBS-20B и PBS-33B -- их можно воткнуть безболезненно для платы стика.



Изменено 15 мая 2019 пользователем t1rrel
Замена прикрепленного изображения

[=BULAT=PAPasha]

12.09.2020 в 08:42, eagle1602 сказал:

Вот это все выше описанное на ТМ Т16000 прокатывает или нет???

Вопрос номер 2: на кобре стоит крутилка на корпусе на переменник, которую используют как РУД, там тоже можно ставить датчик???

Скорее всего можно. Разберите джойстик, сфоткайте поглядеть...

[Sky_Alkonavt]

Здравствуйте! После продолжительных танцев с бубном, решил поменять резистор твиста на датчик Холла, уже закупил всё необходимое, и при последней детальной проверке джойстика, перед вскрытием, обнаружил, что при отклонении джойстика по оси крена вправо (не доходя чуть-чуть до крайнего положения), ось рысканья (твист) срывается в крайнее максимальное значение, без изменения физического положения датчика.
С чем это может быть связано и как лечить?

P.s..: в разобранном джойстике это же наблюдается и при отключенном шлейфе от платы в ручке Кобры, куда, собственно, и припаяны проводки от твиста...

Изменено 25 июля 2021 пользователем Alkonavt
дополнил текст

[bunik]

25.07.2021 в 16:03, Alkonavt сказал:

С чем это может быть связано и как лечить?

Обычно, в простеньких контроллерах отключенную(без датчика) аналоговую ось сажают на землю, это наводки скорее всего.



[SeregaKZ]

Приветствую! Как с этим бороться? По моей версии дело в маломощных магнитах. Или как то иначе можно исправить этот "недоход" оси?



[Vumpel18]

6 часов назад, SeregaKZ сказал:

Приветствую! Как с этим бороться? По моей версии дело в маломощных магнитах. Или как то иначе можно исправить этот "недоход" оси?



Проблема в магнитах может быть с вероятностью 50 на 50.

Если это 3-я версия, то замена электроники ( плата контроллера и два датчика TLE5010 ) проекта MMJOY2 позволит забыть все существующие  проблемы навсегда.

[=VCC=Ghash34]

7 часов назад, SeregaKZ сказал:

Приветствую! Как с этим бороться? По моей версии дело в маломощных магнитах. Или как то иначе можно исправить этот "недоход" оси?



а какая версия прошивки?
