Ручка KG12 от ВКБ

[=19GvFAB=DRUID]

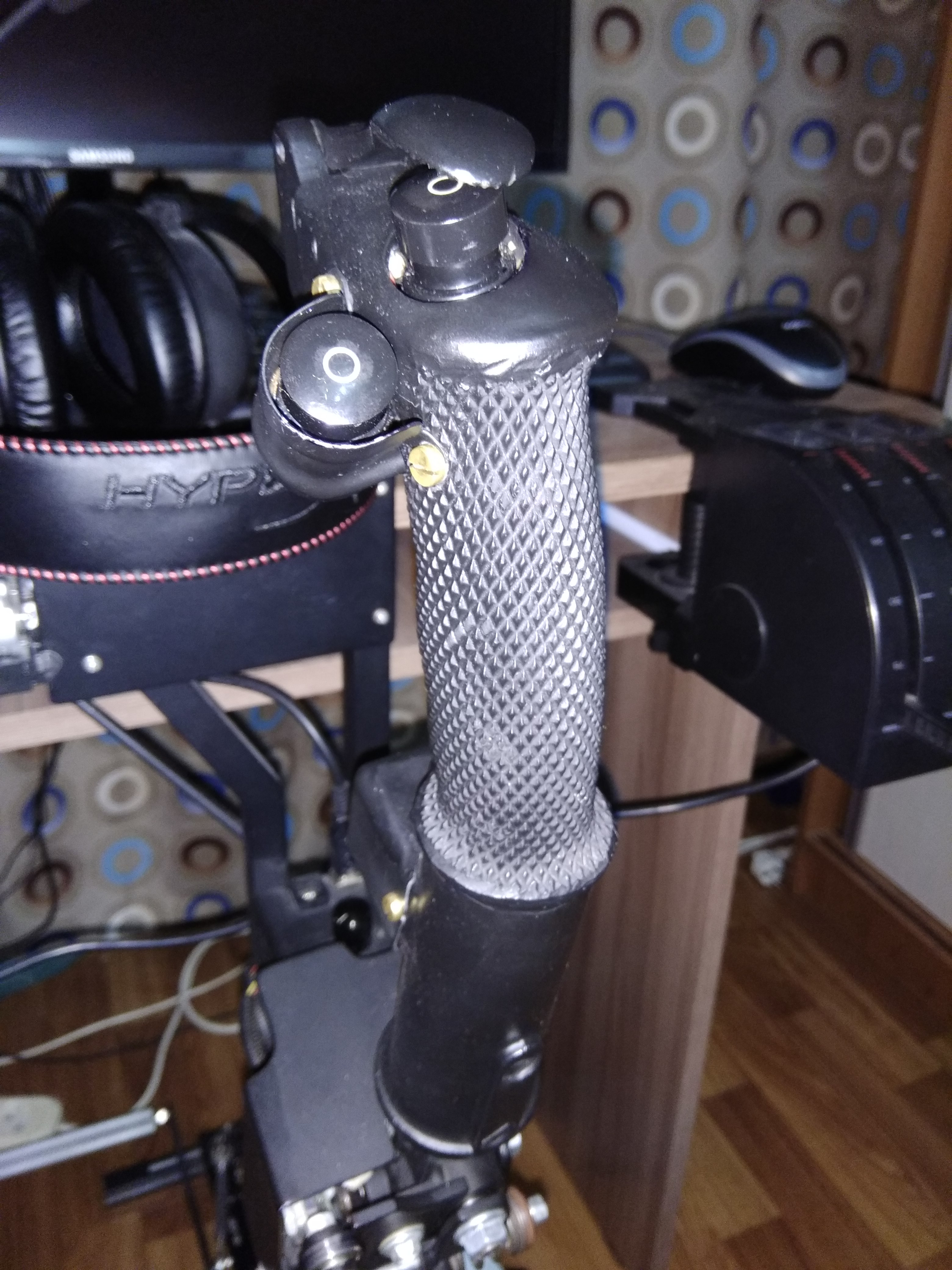

Моя мечта.?

Исполнилась давно.

[1./SG2_GIR]

Можно "распечатать" на 3д принтере. Там всего 6 деталей (4 половинки, наболдажник и курок). Боковой "Бочёнок" купить, скобу крепления и плашку из жести вырезать. Но самое главное, что стоимость печати по технологии SLM (Selective Laser Melting или метода селективного лазерного плавления) очень дорога на сей момент. Я приценивался в 4 компаниях Питер-Москва. Ценник под сотку. И причём от количества партий цена не падает.....  Да, я из алюминия спрашивал..  Очень мало таких принтеров пока. Так что или прессовка или литьё в песочные формы, ну как их и делали раньше..(((

 Пресс формы для штамповки металла это не дешёвое удовольствия....   Таки на ругайтесь на Илью



Изменено 16 марта 2019 пользователем 1/SG2_GIR

[Vumpel18]

21 час назад, =19FAB=DRUID сказал:

Моя мечта.?

Исполнилась давно.

Работа от KoKs.

[=19GvFAB=DRUID]

Точно,у Сергея золотые руки.

[KlipperUA]

А модельку kg12 где-то скачать можно?

[Sibran]

Приветствую. Возможно поменять хатку на 4 х позиционную?

[-DED-Ron]

А конкретнее что на что поменять?

[Sibran]

1 час назад, -DED-Ron сказал:

А конкретнее что на что поменять?

8 позиционную стрёмную и никому не нужную хатку на 4 позиционную.

[sergeype]

16 минут назад, Sibran сказал:

8 позиционную стрёмную и никому не нужную хатку на 4 позиционную.

Там, вообще-то, хатка с четырьмя физическими контактами. И восьмипозиционной она становится в конфигураторе. Поменяйте ее там на четырехпозиционную, и все.

Изменено 16 ноября 2023 пользователем sergeype

[Sibran]

22 минуты назад, sergeype сказал:

Там, вообще-то, хатка с четырьмя физическими контактами. И восьмипозиционной она становится в конфигураторе. Поменяйте ее там на четырехпозиционную, и все.

Там, в моей ревизии 8 позиционная ВООБЩЕ-ТО.

[-DED-Ron]

Покажите настройки кнопок, из 8ми в 4е можно сделать, вот наоборот не получится.

[Sibran]

25 минут назад, -DED-Ron сказал:

Покажите настройки кнопок, из 8ми в 4е можно сделать, вот наоборот не получится.

Если сделать 4 из восьми, останется ещё 4 паразитных положения которые отвлекают и не добавляют комфорта. Плюс сама хатка крайне не удобная в стоке.

[sergeype]

21 минуту назад, Sibran сказал:

Там, в моей ревизии 8 позиционная ВООБЩЕ-ТО.

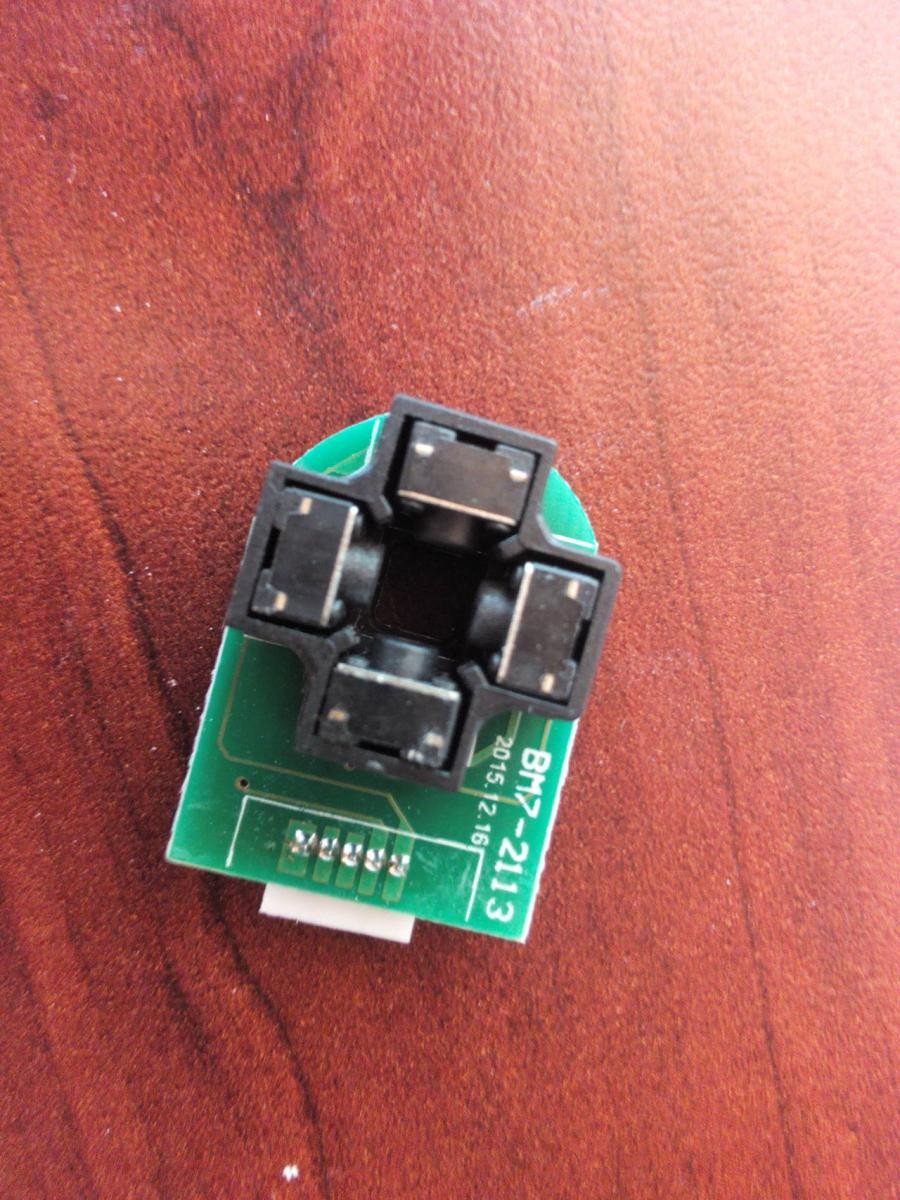

И в первой, и во второй ревизиях KG-12 используются четырехконтактные (четырехкнопочные) хатки. Если же речь о том, чтобы хатка механически перемещалась только вперед- назад- вправо- влево- это другой вопрос; такие переключатели в природе существуют, но стОят, как чугунный мост, и в конструктив KG-12 не влезут. Можно еще исхитриться и сделать, как в старых ручках Suncom- крестообразную прорезь под штоком, но это уже танцы с бубном. Кстати, ни в одном из массовых джоев таких ограничителей нет.

40 минут назад, -DED-Ron сказал:

Покажите настройки кнопок, из 8ми в 4е можно сделать, вот наоборот не получится.

В конфигураторе в закладке "Profile- Buttons- Physical Layer" хатка видится, как четыре кнопки. Если в закладке "Profile- Buttons- Logical Layer" их определить, как POV(хатка), то она и будет видеться софтом, как стандартная хатка, то есть будут отдельно определяться диагональные положения. Поскольку традиционное назначение хатки- обзор, эти промежуточные положения- очень кстати. Если же эти четыре кнопки оставить просто кнопками, промежуточные положения определяться не будут, и хатка будет четырехкнопочной.

22 минуты назад, Sibran сказал:

Если сделать 4 из восьми, останется ещё 4 паразитных положения которые отвлекают и не добавляют комфорта.

Для триммирования- возможно, для обзора- нормально.

39 минут назад, Sibran сказал:

Плюс сама хатка крайне не удобная в стоке.

В первой версии- согласен, потому ее во второй и сделали "грибком".

[Sibran]

27 минут назад, sergeype сказал:

И в первой, и во второй ревизиях KG-12 используются четырехконтактные (четырехкнопочные) хатки. Если же речь о том, чтобы хатка механически перемещалась только вперед- назад- вправо- влево- это другой вопрос; такие переключатели в природе существуют, но стОят, как чугунный мост, и в конструктив KG-12 не влезут. Можно еще исхитриться и сделать, как в старых ручках Suncom- крестообразную прорезь под штоком, но это уже танцы с бубном. Кстати, ни в одном из массовых джоев таких ограничителей нет.

В конфигураторе в закладке "Profile- Buttons- Physical Layer" хатка видится, как четыре кнопки. Если в закладке "Profile- Buttons- Logical Layer" их определить, как POV(хатка), то она и будет видеться софтом, как стандартная хатка, то есть будут отдельно определяться диагональные положения. Поскольку традиционное назначение хатки- обзор, эти промежуточные положения- очень кстати. Если же эти четыре кнопки оставить просто кнопками, промежуточные положения определяться не будут, и хатка будет четырехкнопочной.

Для триммирования- возможно, для обзора- нормально.

В первой версии- согласен, потому ее во второй и сделали "грибком".

То есть не получится воткнуть хатку чтобы только 4 положения тактильно ощущались? Просто видел у ВКБ набор этих самых хаток, но как понял они под другое.

[sergeype]

16 минут назад, Sibran сказал:

То есть не получится воткнуть хатку чтобы только 4 положения тактильно ощущались?

На KG-12 они так не меняются. И сомневаюсь, что у ВКБ в принципе есть хатка с 4 положениями крест-накрест; ни в Космосиме, ни в MCG таких нет..

[Sibran]

Спасибо

[-DED-Ron]

58 минут назад, sergeype сказал:

Если же эти четыре кнопки оставить просто кнопками, промежуточные положения определяться не будут, и хатка будет четырехкнопочной.

Ага, не будут... только будут жаться 2 при движении по диагонали, это просто кнопки, без интеллекта .

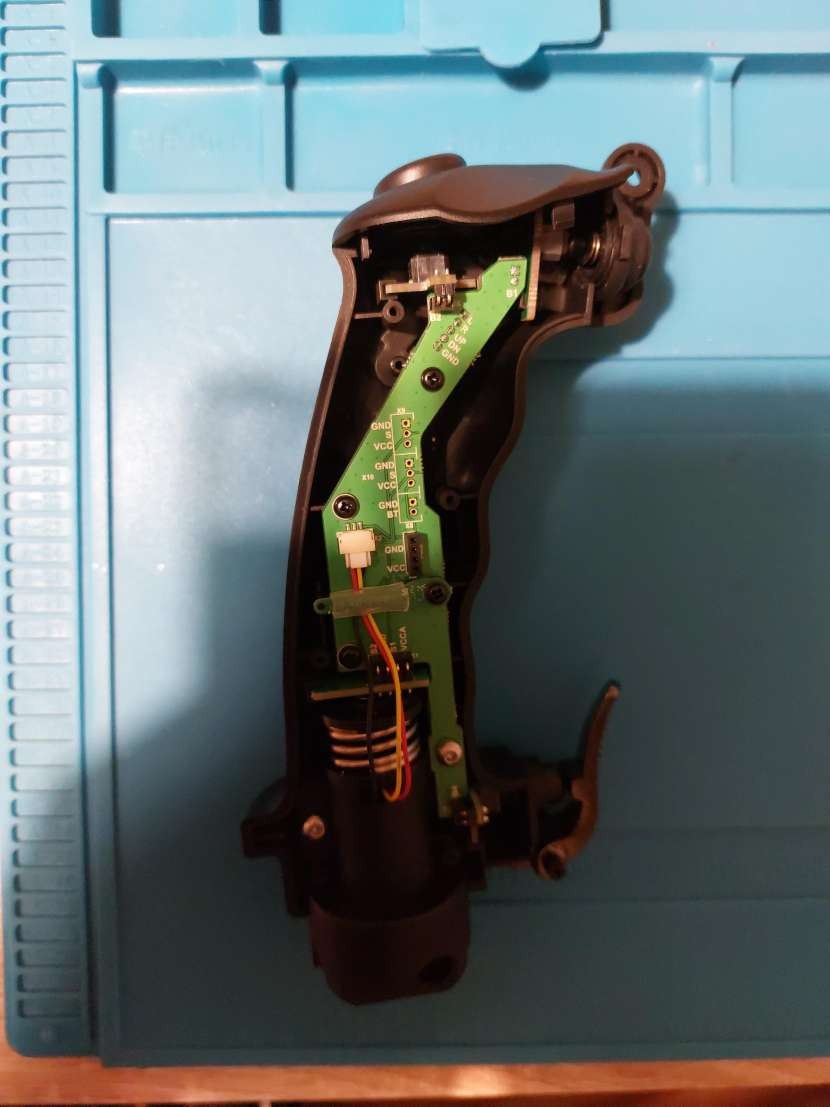

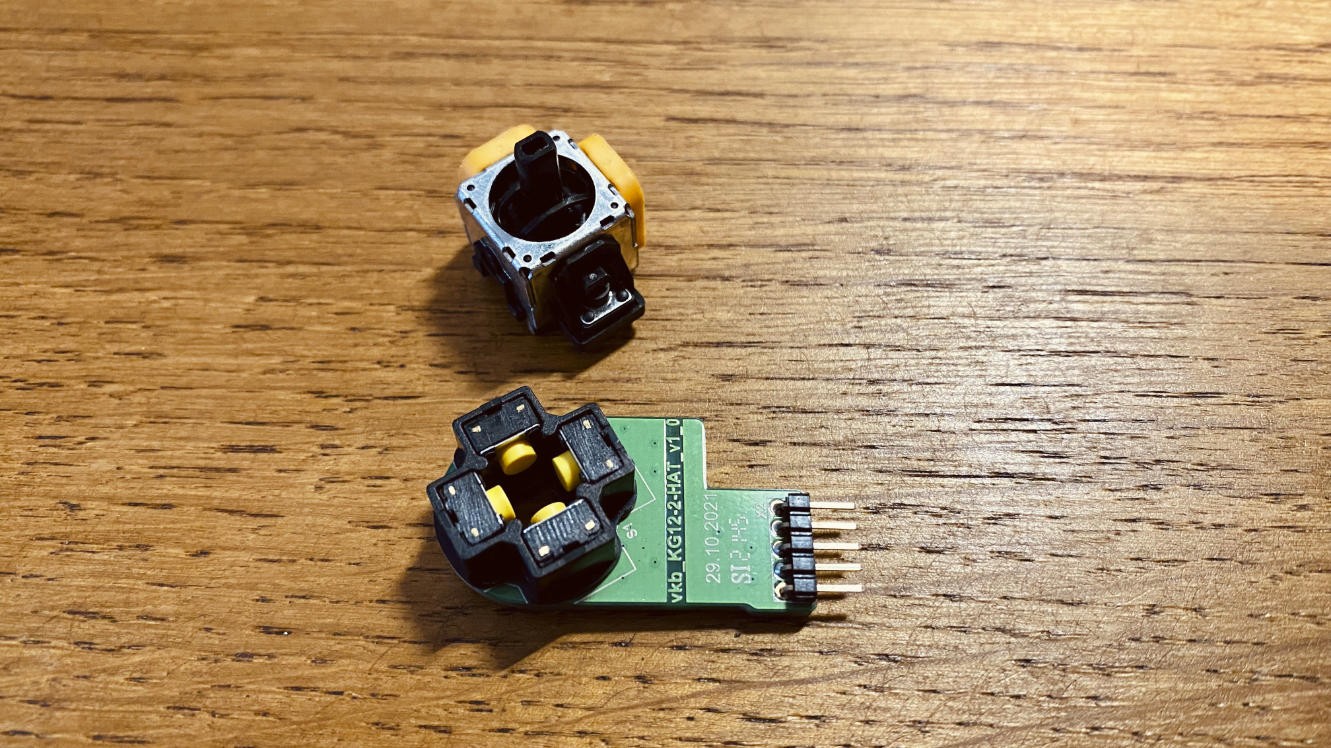

На первой и второй версии ручки используется одинаковая компоновка кнопок и только шток хатки отвечает за диагональное нажатие. Он имеет фаски по граням, которые позволяют жать 2 кнопки одновременно. Но если сделать шток без фасок, то он начнет упираться в ребра и потеряет эту возможность. На второй версии вообще можно поставить министик без гемора, как на первой. Для этого всё есть, уже продумано, но есть нюансы. Оси гораздо лучше кнопок, тем более с возможностями модификации в конфигураторе.


Изменено 16 ноября 2023 пользователем -DED-Ron

[sergeype]

3 минуты назад, -DED-Ron сказал:

Ага, не будут... только будут жаться 2 при движении по диагонали, это просто кнопки, без интеллекта .

Обязательно будут. Поэтому, как ни крути, понадобятся механические танцы с бубном?. Кстати, никогда этим не заморачивался- у Алекса, случайно, не спятана где-нибудь логика блокирования двух кнопок при их одновременном нажатии? Было бы кстати...



[Alex_Oz]

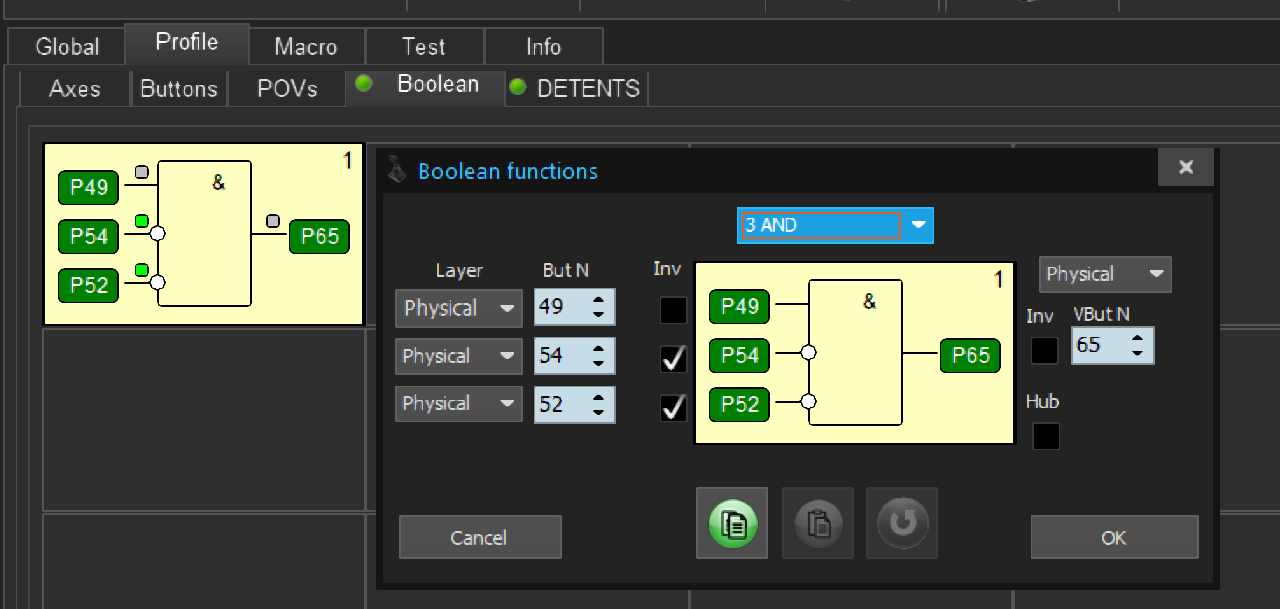

Через булевские. Прямые выходы кнопок на логическом уровне заглушить и сделать байпасы для каждой кнопки с блокировкой от смежных кнопок

типа такого

но это так, на первый взгляд должно сработать

Изменено 16 ноября 2023 пользователем Alex_Oz

[sergeype]

44 минуты назад, Alex_Oz сказал:

но это так, на первый взгляд должно сработать

Спасибо, попробую?

[Maxus73]

16.11.2023 в 16:23, -DED-Ron сказал:

Ага, не будут... только будут жаться 2 при движении по диагонали, это просто кнопки, без интеллекта .
На первой и второй версии ручки используется одинаковая компоновка кнопок и только шток хатки отвечает за диагональное нажатие. Он имеет фаски по граням, которые позволяют жать 2 кнопки одновременно. Но если сделать шток без фасок, то он начнет упираться в ребра и потеряет эту возможность. На второй версии вообще можно поставить министик без гемора, как на первой. Для этого всё есть, уже продумано, но есть нюансы. Оси гораздо лучше кнопок, тем более с возможностями модификации в конфигураторе.


Как разобрать чтоб поменять стик не подскажите?

[-DED-Ron]

Чтоб что-то разобрать, нужно что-то открутить. Обычно это стягивающие две половинки ручки винты. Ну а дальше по ситуации нужно смотреть.
