myselfcontrol Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 (изменено) Подскажите, какую лучше ставить битность для ТЛЕ на основных осях джойстика? Изменено 8 июля 2016 пользователем myselfcontrol
Vumpel18 Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Подскажите, какую лучше ставить битность для ТЛЕ на основных осях джойстика? Основные 14, фильтр х2. Типа Slider 11, фильтр х2. Все это индивидуально. 1
Venor Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Подскажите, какую лучше ставить битность для ТЛЕ на основных осях джойстика? 14 bit - полёт нормальный. Резать встроенный в TLE5010/5011 АЦП смысла не вижу. 1

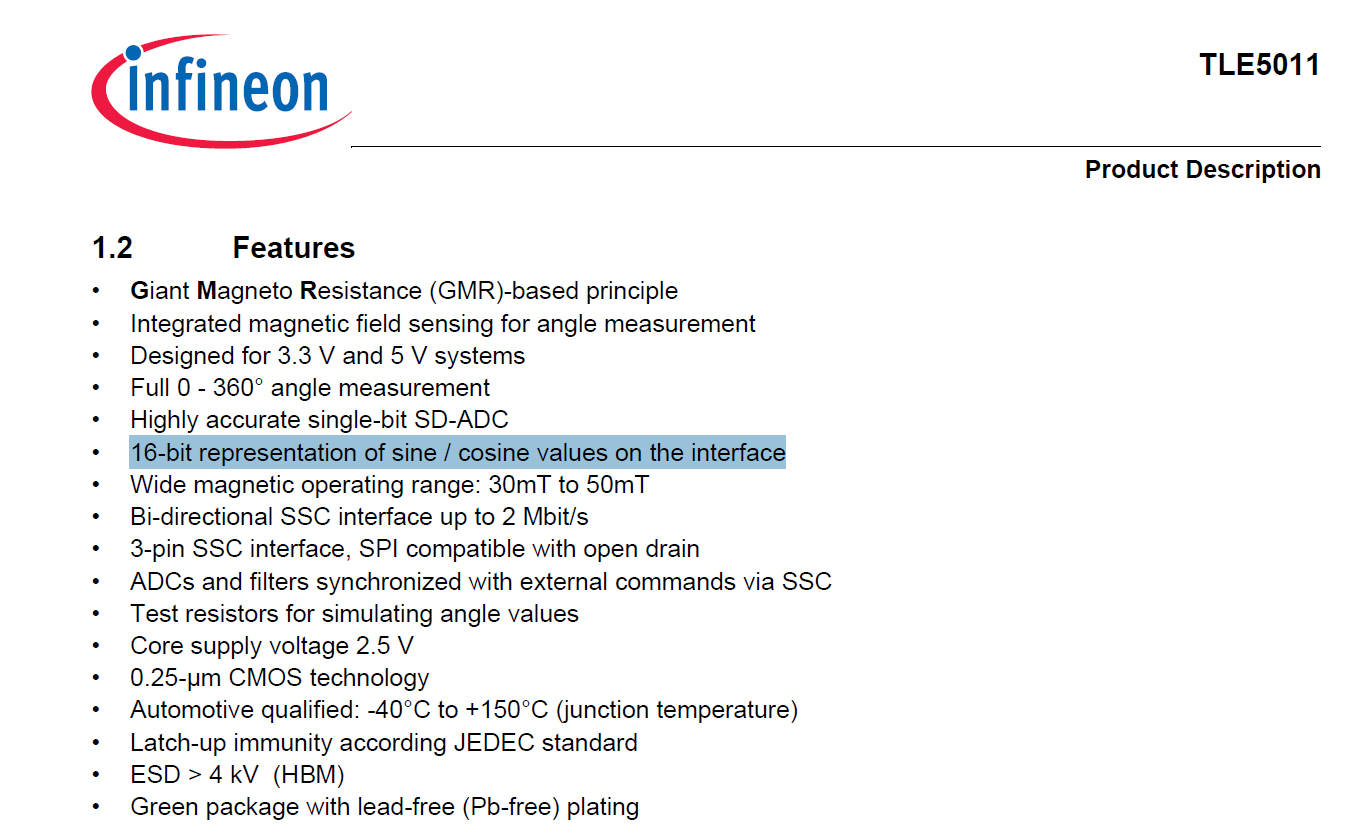

=VIRPIL=mega_mozg_13 Опубликовано: 8 июля 2016 Автор Опубликовано: 8 июля 2016 14 bit - полёт нормальный. Резать встроенный в TLE5010/5011 АЦП смысла не вижу. ну совсем не так... встроенный АЦП имеет точность 16 бит. но уже на выходе оцифрованные сырые значения синус/косинус имеют амплитуду всего то +-10'000(это усредненно). тригонометрия арктангенса внутри прошивки считает 20'000 отсчетов (для текущей версии "20151118" и 40'000 беты и последующих новых) на 360 градусов. например на механике +-20 градусов вы получите, 20'000 / 360 * 2*20 = 2'222 в разрядах бит это около 11.

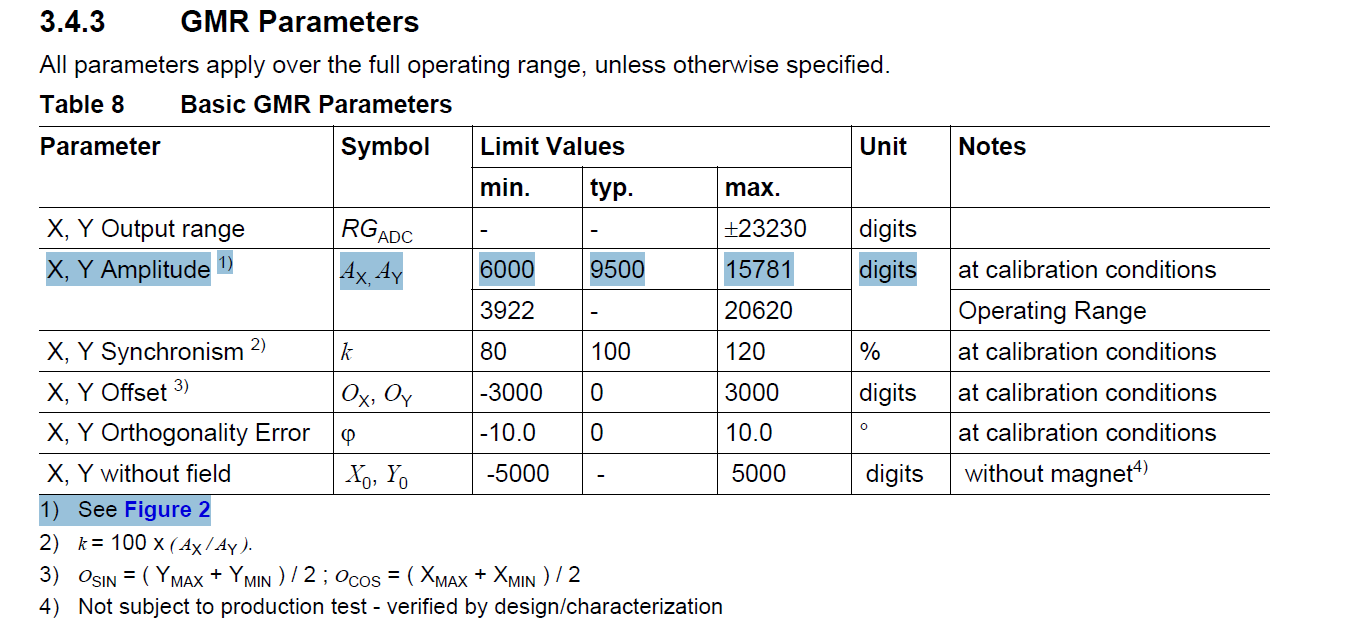

Komaroff Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Там еще примечание - значения порядка 10000 отсчетов даны на калиброванных состояниях (at calibration conditions). Но даже по минимуму 3922 тоже неплохо даже при указанном шуме 4,4 отсчета при отключенном фильтре (2,2 при включенном). Указанная ошибка ортогональности (Orthogonality Error) таких гигантских значений диапазона (плюс/минус 10%) походу следствие возможностей технологии GMR, при которой в процессе производства необходимо выставить направление намагниченности магнитных частиц так называемого "приколотого слоя". В принципе, эту ошибку можно вычислить и учесть, как и 20%-й разбаланс мостов. Только смущает, что указана максимально допустимая (в течение максимум 5 минут) сила магнита для TLE, которая близка (точнее равна ) к рекомендуемой для магрезов на KMZ41 (стоят в Кобре М5). Вероятно сильное магнитное поле "срывает" заложенную направленность магнитных частиц "приколотого слоя". Судя по литературе, результаты пагубного воздействия сильного поля на GMR носят необратимый характер. Еще смущают огромнейшие (до свыше плюс/минус 30% от типовой амплитуды TLE против до 2,7% для старого доброго магниторезистора KMZ41 !!) смещения каналов. Дело даже не столько в том, что они огромные (их можно вычислить и учесть), а в том что имеют температурный дрейф, величину которого (хотя бы типовую) в информлисте на TLE почему-то не указали (стесняются ? ). Методика вычисления температурных дрейфов (причем, судя по отдельным формулам для разных каналов TLE, дрейфуют они вразнобой) спрятана в другом документе, где измерение этих дрейфов по сути предлагается производить пользователю, причем для каждого экземпляра TLE отдельно. Не знаю как у кого, а у меня температурной камеры дома нет А неучтенный дрейф даже на доли процента способен пустить насмарку даже самую тщательную калибровку. Не смотря на это, перспективный ММсенс и похожие аналоги на TLE имеют все шансы войти в историю самодельного джоестроения наравне с магрезами на KMZ41. Виталий, удачи ! PS. А зачем нужно 1000 обновлений в секунду ? Сколько нужно для комфорта ? Ранее считалось, что 120 - уже выше крыши.
=VIRPIL=mega_mozg_13 Опубликовано: 8 июля 2016 Автор Опубликовано: 8 июля 2016 (изменено) PS. А зачем нужно 1000 обновлений в секунду ? Сколько нужно для комфорта ? хотя бы для фильтра сглаживания, итоговый сигнал ровнее будет. контроллер быстрее опросит сенсор - значит появится время еще что-то сделать например зажечь лампочку или индикацию символами. Ранее считалось, что 120 - уже выше крыши. для USB 1.0 всё упиралось в 8мс задержку, возможно раньше маркетологи и вливали в уши что именно так комфортно - потому что вариантов небыло. сейчас даже канал USB 1.1/2.0 не заполняется, что уже говорить про USB 3.0? Изменено 8 июля 2016 пользователем mega_mozg_13
Swift_CCCP Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Это просто "анекдот" какой старый.) Человек слушает очень умные речи, оглядывается и спрашивает... Просто меня поражает умственные способности и технический прогресс, который нацелен на "гоняние пикселей по монитору". Господа, вы не микроскопом гвозди забиваете, а буквально Хабллом.)
=VIRPIL=mega_mozg_13 Опубликовано: 8 июля 2016 Автор Опубликовано: 8 июля 2016 Это просто "анекдот" какой старый.) Человек слушает очень умные речи, оглядывается и спрашивает... Просто меня поражает умственные способности и технический прогресс, который нацелен на "гоняние пикселей по монитору". Господа, вы не микроскопом гвозди забиваете, а буквально Хабллом.) дорогой свифт, берешь резюк / четыре кнопки и подключаешь напрямую в мидишный порт звуковухи. всё. никаких микроскопов и прочей чепухи...
Komaroff Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 хотя бы для фильтра сглаживания, итоговый сигнал ровнее будет. контроллер быстрее опросит сенсор - значит появится время еще что-то сделать например зажечь лампочку или индикацию символами. ... Возможно я неправильно понял. 1000 опросов - это встроенный в сенсор контроллер опрашивает TLE, или это частота опроса датчика USB-контроллером ? Просто логично было бы повесить фильтр сглаживания именно во встроенный в сенсор контроллер, и дополнительно разгрузить USB-контроллер. ... для USB 1.0 всё упиралось в 8мс задержку, возможно раньше маркетологи и вливали в уши что именно так комфортно - потому что вариантов небыло. сейчас даже канал USB 1.1/2.0 не заполняется, что уже говорить про USB 3.0? Нет. Я имел в виду обсуждение на сухом про минимально комфортное число обновления осей в секунду. Там уже обсуждались примеры частоты опроса на контроллере PIC c USB 2.0 на борту. На подобном PICе я для своего датчика достигал показаний Freqmetra 400 Гц. ЕМНИП, в обсуждении сходились даже на достаточности 100 Гц частоты опроса осей для комфорта. Маркетологи тут ни при чем. Но в принципе, опроса много не бывает, маркетингу раздолье
Swift_CCCP Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Я ж не обидеть Вас пытаюсь, а выразить свое восхищение... Midi это уже современное). Я еще Кемпстон порт застал.)
=MG=Zerg Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 (изменено) Значит 11 или 12 поставить?Смотри на значения калибровки в конфигураторе. Возьми разность крайних значений по оси и поставь ближайшее из этого ряда: 1024 - 10 бит, 2048 - 11 бит, 4096 - 12 бит, 8192 - 13 бит, 16384 - 14 бит. Изменено 8 июля 2016 пользователем =MG=Zerg 1
myselfcontrol Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Смотри на значения калибровки в конфигураторе. Возьми разность крайних значений по оси и поставь ближайшее из этого ряда: 1024 - 10 бит, 2048 - 11 бит, 4096 - 12 бит, 8192 - 13 бит, 16384 - 14 бит. 12 бит поставил, спасибо!
=MG=Zerg Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Я ж не обидеть Вас пытаюсь, а выразить свое восхищение... Midi это уже современное). Я еще Кемпстон порт застал.) 128 с флопом 5'?
Swift_CCCP Опубликовано: 8 июля 2016 Опубликовано: 8 июля 2016 Меня за флуд забанят,) 48й с магнитофоном и ELITE на телике 82см.
myselfcontrol Опубликовано: 9 июля 2016 Опубликовано: 9 июля 2016 (изменено) Только смущает, что указана максимально допустимая (в течение максимум 5 минут) сила магнита для TLE, которая близка (точнее равна ) к рекомендуемой для магрезов на KMZ41 (стоят в Кобре М5). Вероятно сильное магнитное поле "срывает" заложенную направленность магнитных частиц "приколотого слоя". Судя по литературе, результаты пагубного воздействия сильного поля на GMR носят необратимый характер. Магниты что идут с BRD кольцевые могут попортить TLE? У меня стоит с ними, но есть еще маленькие комплектные таблетки от TLE. Изменено 9 июля 2016 пользователем myselfcontrol

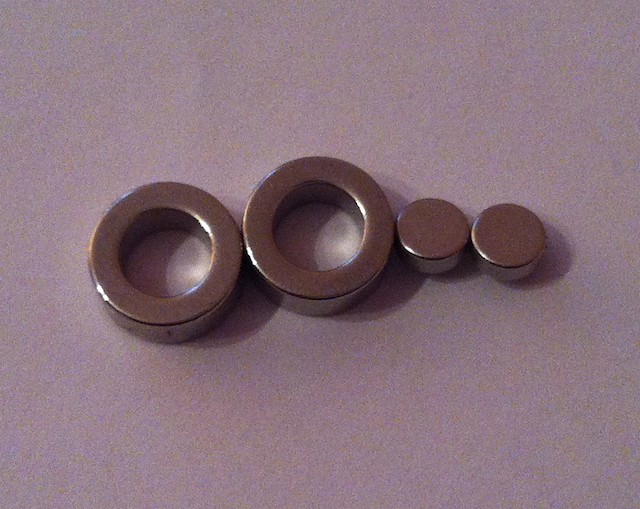

Komaroff Опубликовано: 9 июля 2016 Опубликовано: 9 июля 2016 Магниты что идут с BRD кольцевые могут попортить TLE? У меня стоит с ними, но есть еще маленькие комплектные таблетки от TLE. У TLE рабочий магнитный диапазон 30-50 мТл, а в BRD магниты заложены под KMZ41, минимальный магнит для которого должен быть 50 мТл (но рекомендуемый 100 кА/м =125 мТл - пагубный для TLE). В литературе про GMR технологию (в спецификации на TLE cказано, что используется GMR, а судя про ограничению поля - GMR with pinned layer - с "приколотым слоем") сказано, что сильное поле может необратимо деструктивно повлиять на сенсор (то же сказано в спецификации TLE). Подробностей я не нашел. Пока ясно, что TLE после воздействия сильного поля не сгорит Но насколько сильно уплывут параметры, важные для калибровки, пока не ясно. Я давно (но неспешно) готовлю сенсор на TLE, с параметрами подобно ММсенс (включая частоту опроса ), только с трехпроводным интерфейсом. Когда доделаю техническую часть и будет возможность детально исследовать параметры на стенде, то расскажу. Пока разочаровывающие сведения из спецификации и литературы по TLE не стимулируют приоритетно заниматься TLE в ущерб более надежному KMZ41 Поэтому и желаю Виталию удачи. PS. Относительно слабое магнитное поле, как правило, обуславливает малые размеры магнита. В свою очередь, малые размеры магнита требуют повышенной точности установки соосности с центром датчика для достижения сравнимой с более габаритными магнитами точности датчика. Это следует из формул в рекомендациях по применению магнитых сенсоров. И этот момент тоже надо учитывать при использовании TLE. PSS. А что за комплектные маленькие таблетки от TLE ? Где приобретались ?
myselfcontrol Опубликовано: 9 июля 2016 Опубликовано: 9 июля 2016 PS. Относительно слабое магнитное поле, как правило, обуславливает малые размеры магнита. В свою очередь, малые размеры магнита требуют повышенной точности установки соосности с центром датчика для достижения сравнимой с более габаритными магнитами точности датчика. Это следует из формул в рекомендациях по применению магнитых сенсоров. И этот момент тоже надо учитывать при использовании TLE. PSS. А что за комплектные маленькие таблетки от TLE ? Где приобретались ? Брал готовые датчики на платках у DVik Вот фото рядом с магнитами, что шли с педалями и джойстиком BRD.
Komaroff Опубликовано: 9 июля 2016 Опубликовано: 9 июля 2016 Пока вроде никто не замечал серьезных проблем с разными магнитами при использовании "голого" ТЛЕ. Правда особо и не обращали внимания. Последствия излишне сильного магнита вероятно отразятся, если предварительно проводилась калибровка по полной программе. Не зря же в спецификации указаны ограничения. В этом плане появляется только вопрос целесообразности проведения полной калибровки для наших целей. Мелкие магниты на фото скорее всего влазят в допустимый диапазон. У меня есть магниты 6х2мм, которые я получил с микросхемами сенсоров на основе массивов холла. А там ЕМНИП похожий рабочий диапазон магнитного поля. 1
Komaroff Опубликовано: 9 июля 2016 Опубликовано: 9 июля 2016 Вот датащит на мой магнит. Размеры 6х2,5мм, сила магнита N35. Magnet D6.0x2.5-N35.pdf Там походу есть график зависимости магнитного поля от расстояния до магнита.
Shadow_Wind Опубликовано: 10 июля 2016 Опубликовано: 10 июля 2016 Подойдут ли такие для tle 5010 http://ru.aliexpress.com/item/20Pcs-Lot-Strong-Rare-Earth-NdFeB-Magnet-6mm-x-3mm-Neo-Neodymium-N50-Magnets-6-3/32654225530.html?spm=2114.13010308.0.43.KK6c31 ? Или киньте плиз ссылок.
Krysnic Опубликовано: 10 июля 2016 Опубликовано: 10 июля 2016 Подойдут ли такие для tle 5010 http://ru.aliexpress.com/item/20Pcs-Lot-Strong-Rare-Earth-NdFeB-Magnet-6mm-x-3mm-Neo-Neodymium-N50-Magnets-6-3/32654225530.html?spm=2114.13010308.0.43.KK6c31 ? Или киньте плиз ссылок. Нет, это аксиально намагниченные, а нужно диаметрально.
Komaroff Опубликовано: 10 июля 2016 Опубликовано: 10 июля 2016 (изменено) Вот похожий на тот, что я говорил (Magnit-N35-D6x2.5mm) http://magnet-prof.ru/index.php/MAGNITYI-DLYA-SUVENIROV/Magnit-N35-D6x2.5mm/flypage.tpl.html Там еще есть с более сильным материалом (D6x2 мм., N48H (диа)). Если придерживаться рекомендаций спецификации, то для него надо делать больший зазор между микросхемой и магнитом. Изменено 10 июля 2016 пользователем Komaroff
Shadow_Wind Опубликовано: 10 июля 2016 Опубликовано: 10 июля 2016 Вот похожий на тот, что я говорил (Magnit-N35-D6x2.5mm) http://magnet-prof.ru/index.php/MAGNITYI-DLYA-SUVENIROV/Magnit-N35-D6x2.5mm/flypage.tpl.html Там еще есть с более сильным материалом (D6x2 мм., N48H (диа)). Если придерживаться рекомендаций спецификации, то для него надо делать больший зазор между микросхемой и магнитом. Спасибо! Закажу там
Komaroff Опубликовано: 10 июля 2016 Опубликовано: 10 июля 2016 (изменено) Я бы заказал несколько разных размеров и формы (таблетки, кольца, пластины, кубики). Кольца например легче крепить. Вот еще подходящая прямоугольная пластинка из материала N38 (судя по заголовку) размером 8x5x3mm http://magnet-prof.ru/index.php/Plastina-Prizma-NdFeB/NdFeB-N33-8x5x3mm.-diam/flypage.tpl.html Только про направление намагниченности при выборе надо не забывать. Сильные магниты можно на большем расстоянии установить, если стремиться уложиться в рабочий диапазон. На магрезах с KMZ41 легче - там чем сильнее магнит, тем лучше, в разумных пределах конечно А вообще на "голом" ТЛЕ пока летальных проблем не замечено. Изменено 10 июля 2016 пользователем Komaroff
Shadow_Wind Опубликовано: 11 июля 2016 Опубликовано: 11 июля 2016 Я бы заказал несколько разных размеров и формы (таблетки, кольца, пластины, кубики). Кольца например легче крепить. Вот еще подходящая прямоугольная пластинка из материала N38 (судя по заголовку) размером 8x5x3mm http://magnet-prof.ru/index.php/Plastina-Prizma-NdFeB/NdFeB-N33-8x5x3mm.-diam/flypage.tpl.html Только про направление намагниченности при выборе надо не забывать. Сильные магниты можно на большем расстоянии установить, если стремиться уложиться в рабочий диапазон. На магрезах с KMZ41 легче - там чем сильнее магнит, тем лучше, в разумных пределах конечно А вообще на "голом" ТЛЕ пока летальных проблем не замечено. Ещё раз благодарю Закажу несколько, буду эксперементировать в свободное время
RRR_39 Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 Такой вопрос: А как правильно перепрошить контролер? Т.е. на нем уже стоит прошивка от июля 2015, как ее заменить на последнюю?
Krysnic Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 Такой вопрос: А как правильно перепрошить контролер? Т.е. на нем уже стоит прошивка от июля 2015, как ее заменить на последнюю? Скачиваете новый конфигуратор, запускаете его и прошиваете.
Iguz Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 Как и первый раз Замыкаешь нужную ножку далее запустить прошивку. Только учти все настройки слетят. Да ПС. не забудь посмотреть ком порт загрузочника.
myselfcontrol Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 (изменено) Прошил последней бетой, все работает, стал очень быстро загружаться после применения изменений, что заметил, осталась 1 хатка в настройках (не критично) и появился чекбокс смещение магнита, для чего он? Изменено 16 июля 2016 пользователем myselfcontrol
RRR_39 Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 Как и первый раз Замыкаешь нужную ножку далее запустить прошивку. Только учти все настройки слетят. Да ПС. не забудь посмотреть ком порт загрузочника. А где посмотреть компорт загрузчика?
=MG=Zerg Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 .... появился чекбокс смещение магнита, для чего он? Подозреваю, что для компенсации криворукости определенных индивидуумов, которые не в состоянии собрать по оси вращения центр магнита и центр датчика.
myselfcontrol Опубликовано: 16 июля 2016 Опубликовано: 16 июля 2016 А где посмотреть компорт загрузчика? Прочитай внимательно подробную инструкцию: https://sites.google.com/site/mmjoyproject/prosivka
