Что такое динамическая  мертвая зона, как она работает?

Опубликовано:

Написал, прочитал ответ, сам не понял.:-) Стер. так же как и обычная только в любом месте.:-)

Опубликовано:

есть классические мертвые зоны - внизу, центр и вверху. они настраиваются в конфигураторе в процентах. тут нечего объяснять.

а есть динамическая, она работает на всем диапазоне, настраивается в единичках осчетов (не проценты).

кратко на примере работает так: ты подкрутил ось и остановился. контроллер постоянно сверяет текущее положение оси с тремя предыдущими и если они все совпали прошивка считает что движение остановлено и активирует ДМЗ. контроллер не покажет изменение оси(в джойстике) пока ты не сдвинешь ось дальше чем текущее (в момент остановки) и плюс/минус настроенная вилка отсчетов.

это придумывалось для холлов типа SS495, уж как не крути а они постоянно шумят +- несколько отсчетов.

Опубликовано: (изменено)

Спасибо за развернутый ответ :thank_you: .  Собрал я наконец то  все воедино,  тле5010 немного шумят в пределах 10 отсчетов, но это из за самой конструкции подвижной платформы. Но даже эти скачки не видит джой тестер, да и игра на них не реагирует. Управление просто сказка :fly: плавность, точность, короче я очень доволен. Огромное спасибо Mega_mozg_13!

Изменено пользователем =Wolfe=Musashi
Опубликовано:

Вот как бы с  БоБ  вытянуть светоиндикацию?

Опубликовано:

Добрый день! Прошу помощи!!! У меня плата http://ru.aliexpress.com/item/Freeshipping-Leonardo-R3-development-board-Board-USB-Cable-compatible-for-arduino/32292429215.html?spm=2114.13010608.0.121.buZkFx При подключении Винда драйвер не попросила и ставить отказывается, есть уже говорит. После прошивки устройство не понятно чтоcrazy.png . Хотя в конфигураторе кнопки работают! Помогите братцы! (особенно уважаемый Мега Мозг)


Добрый день! Прошу помощи!!! У меня плата http://ru.aliexpress.com/item/Freeshipping-Leonardo-R3-development-board-Board-USB-Cable-compatible-for-arduino/32292429215.html?spm=2114.13010608.0.121.buZkFx При подключении Винда драйвер не попросила и ставить отказывается есть уже говорит. После прошивки устройство не понятно чтоcrazy.png . Хотя в конфигураторе кнопки работают! Помогите братцы! (особенно уважаемый Мега Мозг)

Опубликовано: (изменено)

Добрый день! Прошу помощи!!! У меня плата http://ru.aliexpress.com/item/Freeshipping-Leonardo-R3-development-board-Board-USB-Cable-compatible-for-arduino/32292429215.html?spm=2114.13010608.0.121.buZkFx При подключении Винда драйвер не попросила и ставить отказывается, есть уже говорит. После прошивки устройство не понятно чтоcrazy.png . Хотя в конфигураторе кнопки работают! Помогите братцы! (особенно уважаемый Мега Мозг)

Добрый день! Прошу помощи!!! У меня плата http://ru.aliexpress.com/item/Freeshipping-Leonardo-R3-development-board-Board-USB-Cable-compatible-for-arduino/32292429215.html?spm=2114.13010608.0.121.buZkFx При подключении Винда драйвер не попросила и ставить отказывается есть уже говорит. После прошивки устройство не понятно чтоcrazy.png . Хотя в конфигураторе кнопки работают! Помогите братцы! (особенно уважаемый Мега Мозг)

Только что закончились 2-дневные мучения с подобными внешними признаками. Причина: Невнимательное прочтение инструкции (как всегда через строку "быстренько" прочитал и залил прошивку). У себя многое перепробовал и драйвера и обновления, все разъемы менял! Бесполезно! Помогло только "восстановление" на точку "отката" Виндос. После этого чудесным образом выскочил нужный драйвер. После этого очень тщательно и пошагово по инструкции вот тут https://sites.google.com/site/mmjoyproject/prosivka прошил.Все настройки осей и кнопок залил из сохраненного файла. Теперь мучаюсь назначая 57 кнопок в игре.

Изменено пользователем =SOVA=Teiger
Опубликовано:

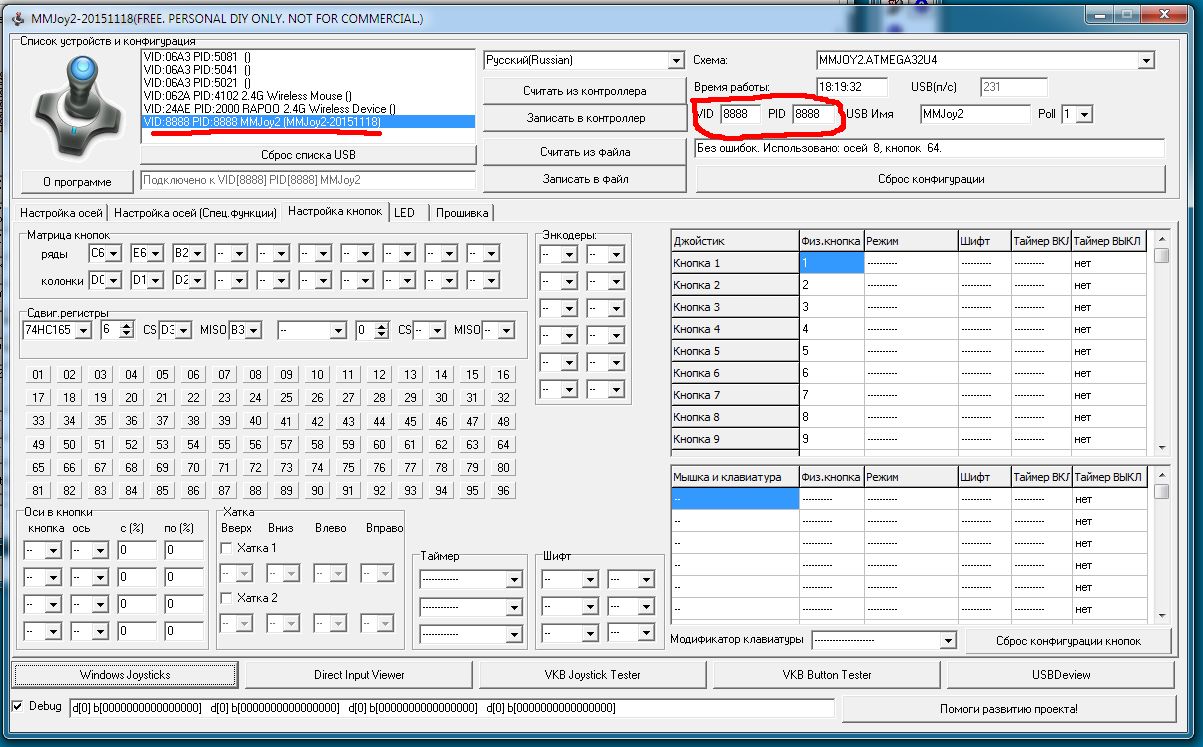

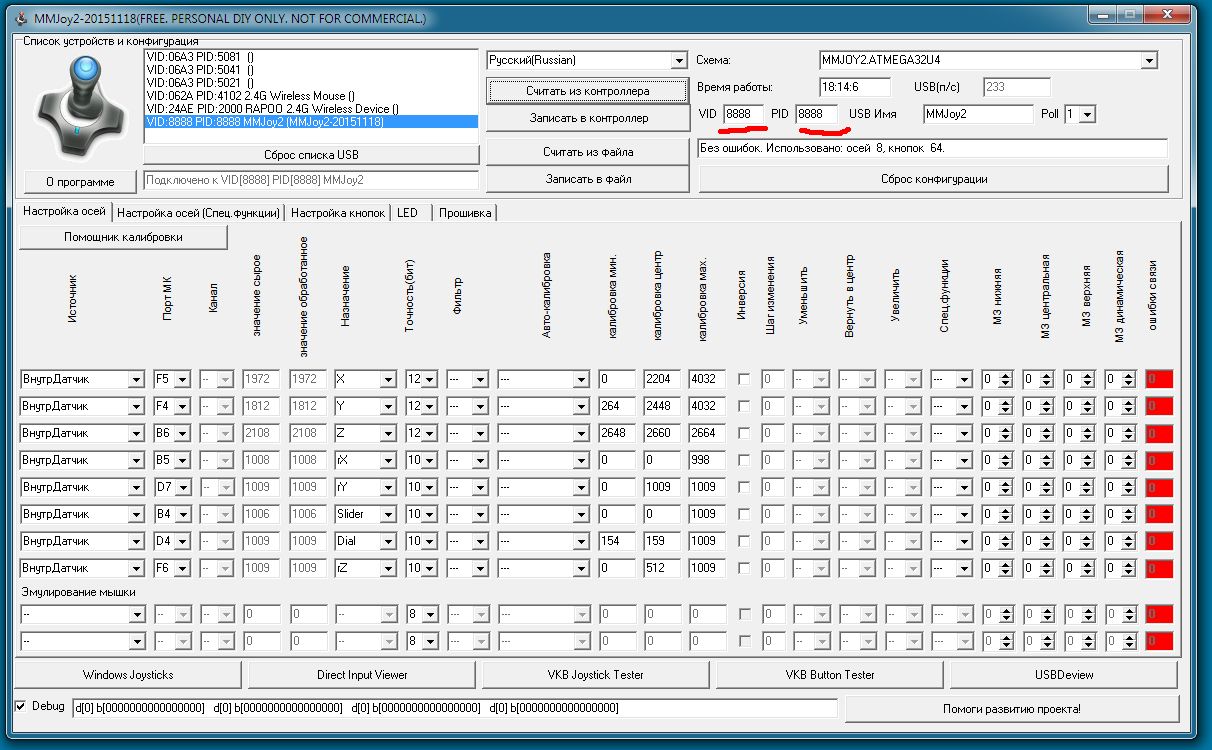

Вот как то так.

В устройствах такой же "ящичек" у меня был. После восстановления к самой древней точке отката (полумесячной давности) этот сундучок исчез и появился "геймпад" с подписью MMJoy2.

Опубликовано:

После отката ситуация не изменилась


Винда драйвер ставить отказывается и пишит что он в usb 3.0 хотя это не так . самое интересное что mjoy setap с ним нормально работает. Весь ум сломал

Опубликовано:

Я решил подобную проблему перепрошивкой на другом компьютере.

Опубликовано:

Завтра попробую на ноуте счастья найти (сегодня сутки на скорой) но чувствую винду перебивать надо.

Вся проблема загнать в винду нужный драйвер для корректно работы. Я так понимаю.

Опубликовано:

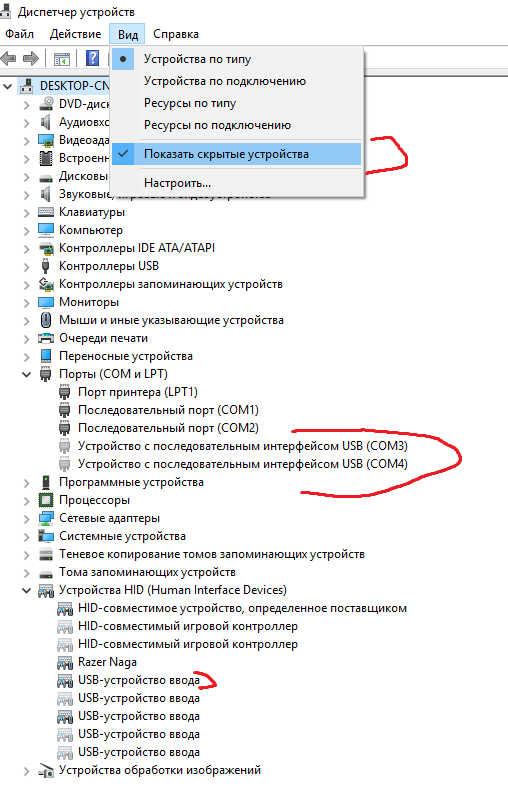

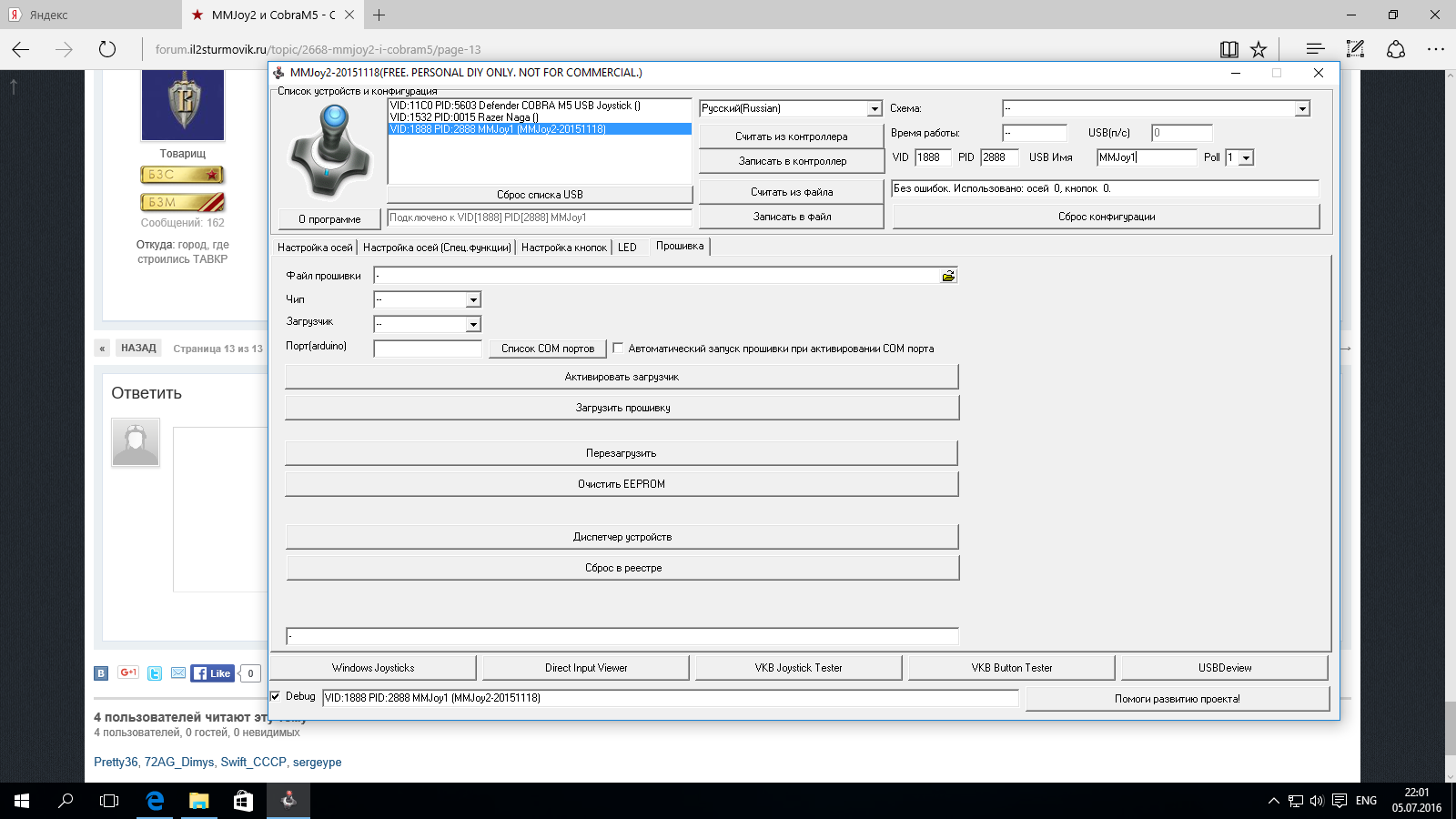

Вот как то так.

по картинке я вижу что прошивка работает.

если в конфигураторе всё работает, но не показывает в панели устройств виндовс(кнопки или оси) нужно сделать:

или сделать новые VID/PID чтобы ОСь ощутила новое устройство;

или вручную в реестре найти и удалить все ветки/ключи которые попадают под поиск "VID_8888&PID_8888" - это дефолтные если ты своих новых не назначал.

Опубликовано: (изменено)

по картинке я вижу что прошивка работает.

если в конфигураторе всё работает, но не показывает в панели устройств виндовс(кнопки или оси) нужно сделать:

или сделать новые VID/PID чтобы ОСь ощутила новое устройство;

или вручную в реестре найти и удалить все ветки/ключи которые попадают под поиск "VID_8888&PID_8888" - это дефолтные если ты своих новых не назначал.

Мне не помогло удаление в реестре VID/PID8888. Хотя я столько всего перепробовал, что запутался в порядке своих действий. Но перед "откатом" чистил все где можно (и в реестре тоже). Очень сильно мне помогла утилитка USBDeview в понимании, что в компе там творится.

Изменено пользователем =SOVA=Teiger
Опубликовано: (изменено)

еще раз объясню проблему, windows не предназначена на разработку USB устройств. т.е. один раз подключив устройство она(ОС) запоминает его конфигурацию, название и параметры(для джойстиков это названия и количество осей, кнопок и хаток). то что вы можете своему устройству менять параметры, это вынос мозга для операционной системы, она ждет что-то одно а получает совсем другое.

отсюда косяки:

 не меняется имя устройства - виндовс всегда показывает имя которое было при первом контакте.

 может с ошибками открываться панель устройств, или не открываться вообще.

ключевыми моментами по которым ОС определяет устройство это USB параметры VID, PID и серийный номер. VID и PID в конфигураторе вы можете менять по своему желанию.



в догонку, это общее, если у вас "USB 3" очень часто я встречал что вместе с драйверами мат.плат на USB доставляются всякие ускорители флешек, усилители тока для зарядок - они работают как драйвера фильтры - их лучше деинсталировать напрочь. после удаления этой чепухи, всё работает как часы.

Изменено пользователем mega_mozg_13
Опубликовано:

Да, на моей плате (платформа 1151) есть USB и2 и3. Менял платформу недавно и баловать с утилитами на мать но потом вроде как удалил. Насколько основательно не знаю ибо откатывал систему. Интересность в том что контроллер в диспансер сразу был без вопросов. А просто Com порт. И драйвер не хочет ни в какую. Но с конфигуратором дружит.

Опубликовано:

Винда 10х64. Так то если что мне винду перебить не трудно. Лид бы не в платформе проблема была. А-то читал что с 7кой например новые матери не очень друдат.

Опубликовано:

Да, на моей плате (платформа 1151) есть USB и2 и3. Менял платформу недавно и баловать с утилитами на мать но потом вроде как удалил. Насколько основательно не знаю ибо откатывал систему. Интересность в том что контроллер в диспансер сразу был без вопросов. А просто Com порт. И драйвер не хочет ни в какую. Но с конфигуратором дружит.

этого просто не может быть, аккуратно разбирайтесь в своем винегрете.

сом порт - это или ардуино или бутлодер-ардуино, конфигуратор работает ТОЛЬКО со своим HID устройством.

Опубликовано:

Винегрет у меня следующий: при подключении в диспечере устройств com3, в бутлоудоре com4 его и пишу при прошивке. Но Ардуино не появляется хоть тресни. После прошивки опять просто com3 как в моих фото выше. После отката система пишит последовательный порт. В конфигкраторе всё хорошо. Значения идентификации не менял. Да, ещё: на плате 2 лампы одна питание я так понимаю а вторая до прошивки моргала теперь постоянно горит. Вот вынос мозга то.

Опубликовано: (изменено)

Винегрет у меня следующий: при подключении в диспечере устройств com3, в бутлоудоре com4 его и пишу при прошивке. Но Ардуино не появляется хоть тресни. После прошивки опять просто com3 как в моих фото выше. После отката система пишит последовательный порт. В конфигкраторе всё хорошо. Значения идентификации не менял. Да, ещё: на плате 2 лампы одна питание я так понимаю а вторая до прошивки моргала теперь постоянно горит. Вот вынос мозга то.



Так тебе говорят же, если в конфиге все работает, записываетья данные и считываеться, значит все прошил, дело в винде!

Попробуй в конфигураторе поменять название устройство (только англиские буквы и цифры) плюс сменить вид и пид. Поставь любые и сохрани. Дальше если такая фигня продолжаеться попробуй воткнуть в юсби 2, у меня одна плата с 3 юсби не работает, но я ее не тыркал, в принципе и так сойдет мне. Это должно помочь.

Изменено пользователем Iguz
Опубликовано:

Так тебе говорят же, если в конфиге все работает, записываетья данные и считываеться, значит все прошил, дело в винде!

Попробуй в конфигураторе поменять название устройство (только англиские буквы и цифры) плюс сменить вид и пид. Поставь любые и сохрани. Дальше если такая фигня продолжаеться попробуй воткнуть в юсби 2, у меня одна плата с 3 юсби не работает, но я ее не тыркал, в принципе и так сойдет мне. Это должно помочь.



Кофигурацию рядов и колонок менет а вот вид и пид неа :(

Опубликовано: (изменено)

Кофигурацию рядов и колонок менет а вот вид и пид неа :(

А что как на рисунках VID и PID не изменяются? Даже после того как нажал на кнопку "загрузить в контроллер" не изменяются? Я не пробовал. Просто меня этот вопрос интересует.



Изменено пользователем =SOVA=Teiger
Опубликовано:

У меня три устройства на ммджой и у всех разный видд пид. Так что все меняеться нормально. Шандоу покажи скриншот конфигуратора.

  • Поддерживаю! 1
Опубликовано:

VID и PID изменяются.  Не забывая нажимать на кнопку "загрузить в контроллер".

По необходимости менял на 4-х MMjoy2 без проблем. :good:

Опубликовано:

Да значения  VID и PID поменялись но ситуация с тем что в портах не отображается arduino leonardo печалит . Буду разбираться:) Хотя может для 10ки это норма.



Опубликовано: (изменено)

Да значения  VID и PID поменялись но ситуация с тем что в портах не отображается arduino leonardo печалит . Буду разбираться :) Хотя может для 10ки это норма.

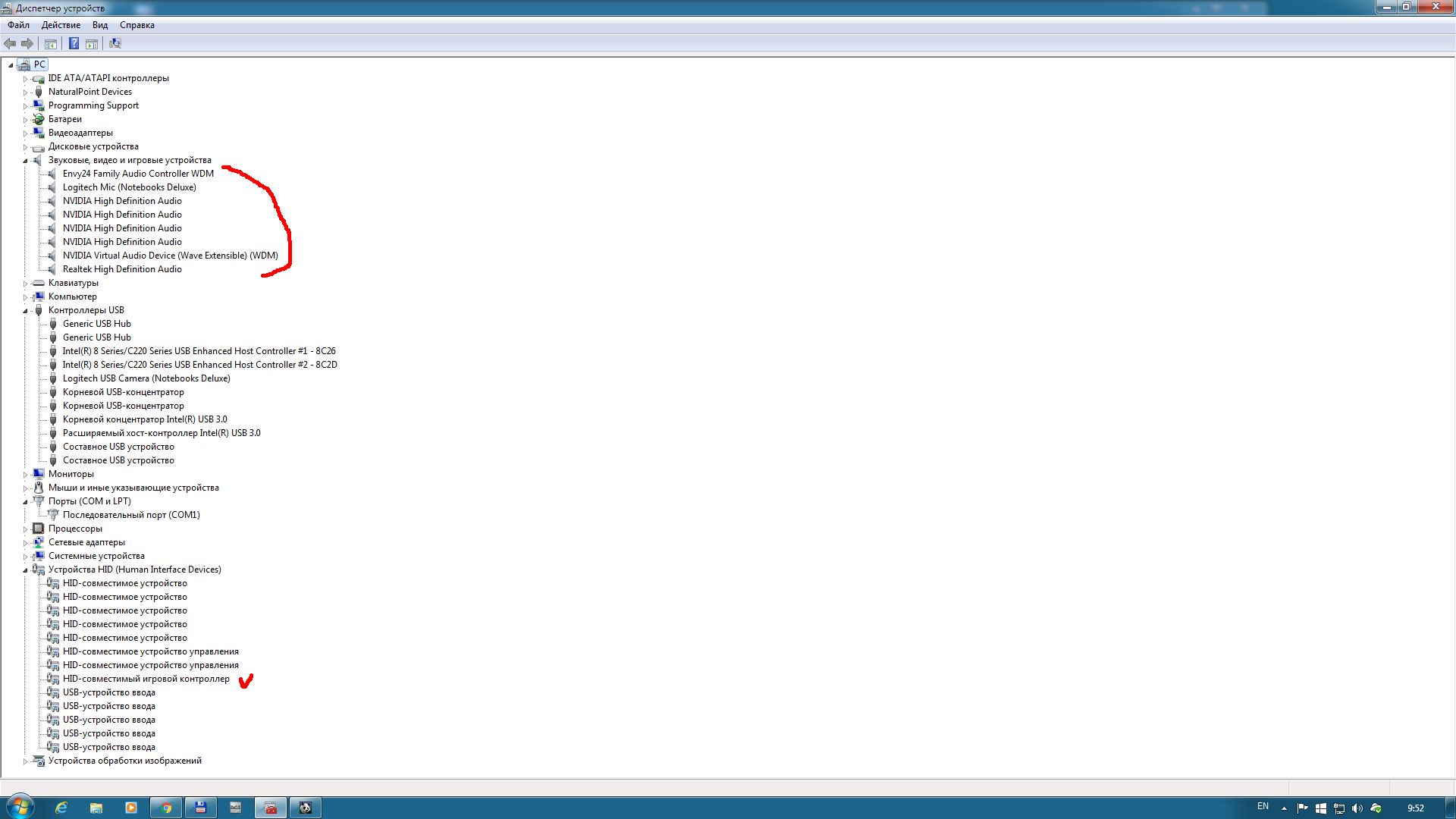

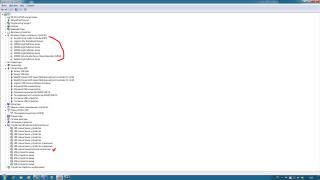

У меня тоже нет Ардуино в диспетчере. Вот, что у меня в диспетчере:


Изменено пользователем =SOVA=Teiger
Опубликовано:

После прошивки ардуино и не должен появляться. (если не замыкать кнопку резет) Все это у вас уже устройство юсби, с драйвером. Тут дело в винде. Попробуй в диспечере устройств снести драва на ммджой (на новое устройство ввода), и поставить новые вдруг поможет. А так все прошито хорошо запоминает устройство прошивку.

Ну и попробуй на другом компе его подключить (не прошивать) а просто в юсби воткнуть и глянь определяеться оно как джойстик.

  • Поддерживаю! 1
Опубликовано: (изменено)

На скрине время рботы не стоит странно и юсб п/с тоже 0 и схемы нет. Попробуй другой шнур на микроюсби, может он глючит? Не факт конечно...

Изменено пользователем Iguz
Опубликовано:

Ткните пожалуйста в схему подключения TLE к Pro Micro. Никак не могу найти.

Опубликовано: (изменено)

Ткните пожалуйста в схему подключения TLE к Pro Micro. Никак не могу найти.

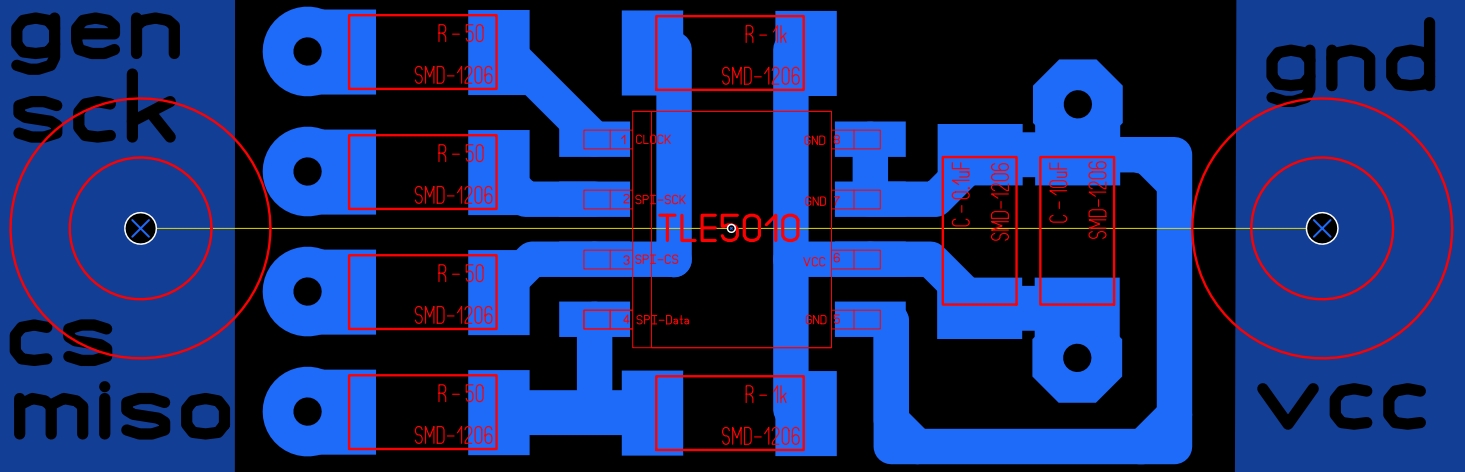

В закачанной папке (MMJOY2\MMJOY2[v20151118]\MMJoy2\PCB) есть плата (MMJoy2_TLE5010.lay6) с обозначением выводов для подключения ТЛЕ5010 к Ардуино.

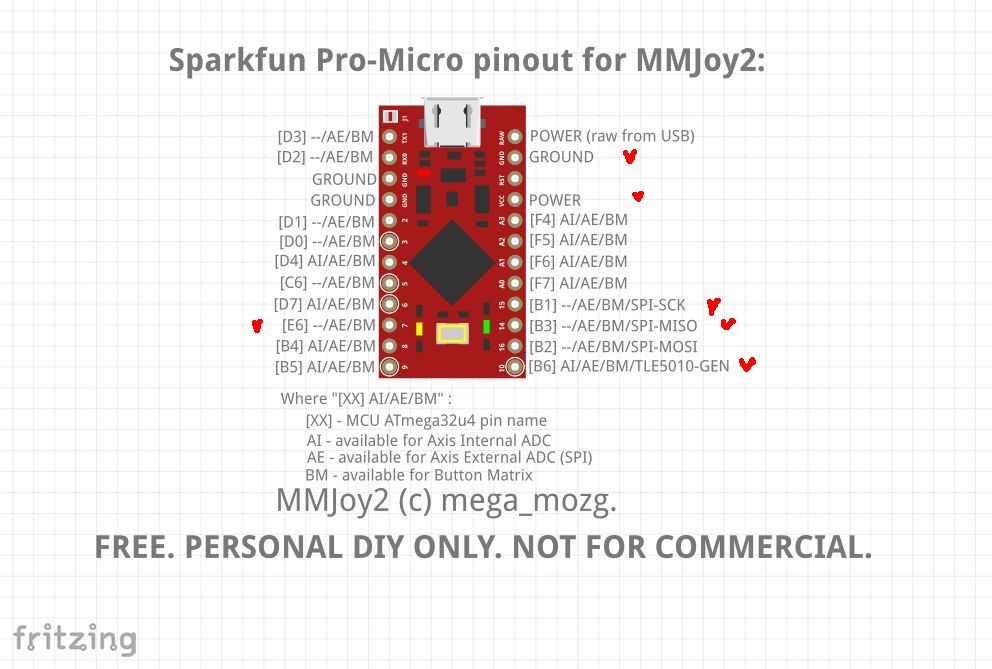

На рисунках показаны контакты для соединения в соответствии с обозначениями:



Контакт CS ТЛЕ5010 подключается к любому выводу куда можно подключать кнопки.

Изменено пользователем =SOVA=Teiger
  • Поддерживаю! 1
Опубликовано:

После прошивки ардуино и не должен появляться. (если не замыкать кнопку резет) Все это у вас уже устройство юсби, с драйвером. Тут дело в винде. Попробуй в диспечере устройств снести драва на ммджой (на новое устройство ввода), и поставить новые вдруг поможет. А так все прошито хорошо запоминает устройство прошивку.

Ну и попробуй на другом компе его подключить (не прошивать) а просто в юсби воткнуть и глянь определяеться оно как джойстик.

Iguz правильно ответил. После прошивки ардуино уже есть устройство USB.

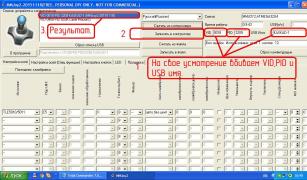

Если очень хочется персонализировать устройство, тогда присвойте ему VID, PID и имя.post-2793-0-93422700-1467791885_thumb.jpg

Опубликовано:

Iguz правильно ответил. После прошивки ардуино уже есть устройство USB.

Если очень хочется персонализировать устройство, тогда присвойте ему VID, PID и имя



Видишь у него нет время работы, схемы работы и юсби п/с, то есть что то не так с подключением. Тут у меня один раз провод глючил, так контролер прошивалься но не работал, через пару секунд вис.

Опубликовано:

В закачанной папке (MMJOY2\MMJOY2[v20151118]\MMJoy2\PCB) есть плата (MMJoy2_TLE5010.lay6) с обозначением выводов для подключения ТЛЕ5010 к Ардуино.

На рисунках показаны контакты для соединения в соответствии с обозначениями:



Контакт CS ТЛЕ5010 подключается к любому выводу куда можно подключать кнопки.

Тоесть и вторую ТЛЕ подключать на теже ножки, кроме CS?

Опубликовано:

Спасибо всем ответившим мне! Подключил к ноутбуку и дело заладидось:) Проблема стала ясна:) Подключил кнопки - работает! Теперь буду осваивать подключение резисторов и энкодеров. Наверное вопросы на эту тему тут будет считаться фондом (как мне сказал один товарищ)

Флудом

Опубликовано:

Тоесть и вторую ТЛЕ подключать на теже ножки, кроме CS?

да

Опубликовано:

Спасибо.

Сейчас делаю кобру) вот- и поставлю свежую прошивку






Опубликовано:

В разделе( Источник ) появился MMSens. Я так понимаю,что скоро выйдет новый сенсор от ММ!?

Опубликовано: (изменено)

В разделе( Источник ) появился MMSens. Я так понимаю,что скоро выйдет новый сенсор от ММ!?

всему свое время, работа идет.

могу сказать что новый сенсор будет на базе TLE5010 + тинька, плюсы этого - одновременное чтение контроллером всех сенсоров (а не поочередное как сейчас), свой быстрый четырех проводной интерфейс связи(до 1000 обновлений в секунду), разгрузка основного контроллера от тяжелой тригонометрии, и встроенное откалиброванное сглаживание нелинейности данных сенсора.

Изменено пользователем mega_mozg_13
  • Поддерживаю! 1
Опубликовано:

всему свое время, работа идет.

могу сказать что новый сенсор будет на базе TLE5010 + тинька, плюсы этого - одновременное чтение контроллером всех сенсоров (а не поочередное как сейчас), свой быстрый четырех проводной интерфейс связи(до 1000 обновлений в секунду), разгрузка основного контроллера от тяжелой тригонометрии, и встроенное откалиброванное сглаживание нелинейности данных сенсора.

Здорово. Ждем.
