Аэродромная техника


I./ZG1_Panzerbar
 Share

Recommended Posts

I./ZG1_Panzerbar

Предлагаю делиться фото и чертежами аэродромной техники: бензозаправщики, ПАРМ, и т.д. Нашими и немецкими.

Link to comment
Share on other sites

Помнится, что в М-хобби был целый цикл статей про аэродромную технику.

Link to comment
Share on other sites

I./ZG1_Panzerbar

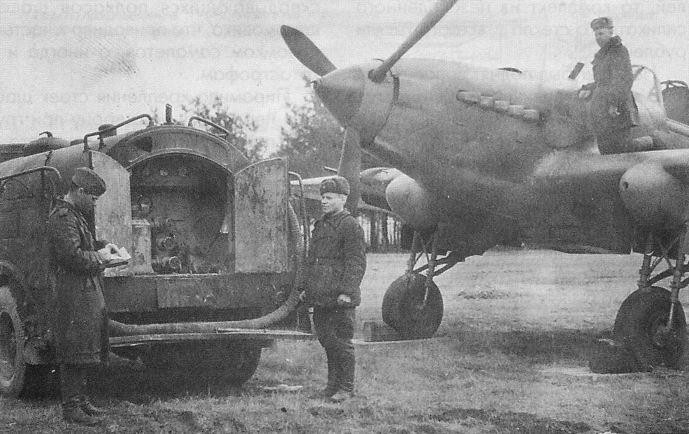

Бензозаправщики:



БЗ-35

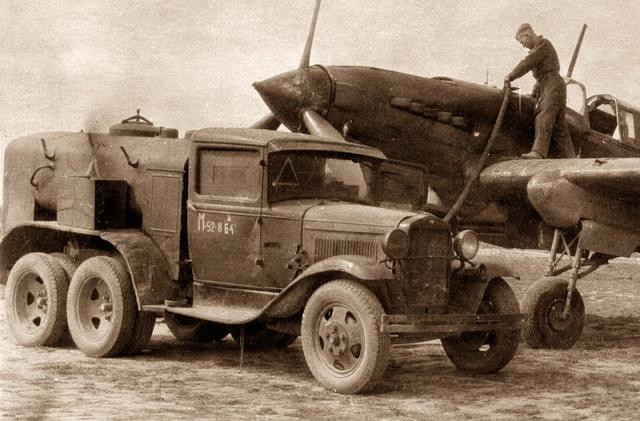

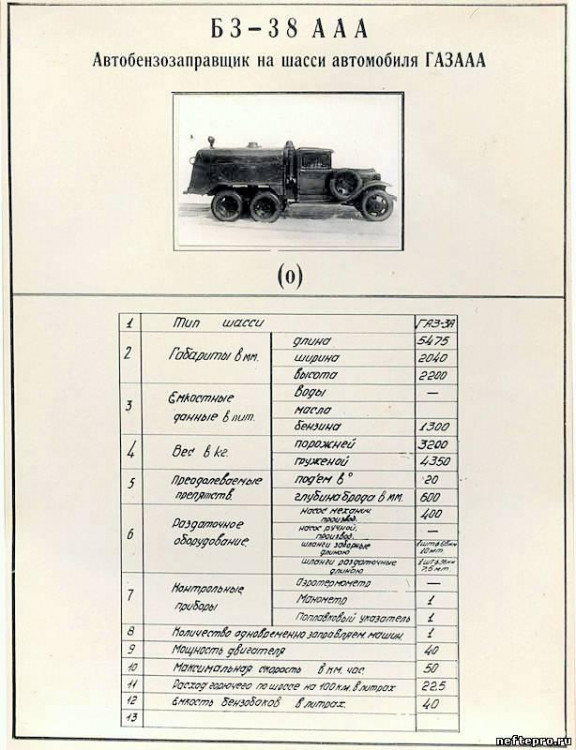

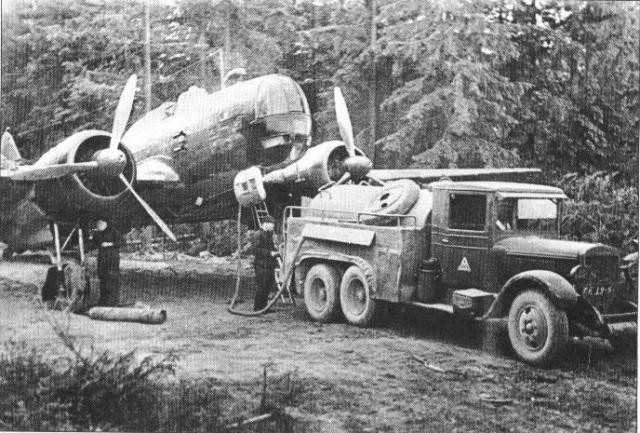

БЗ-38 (на шасси ГАЗ-ААА)

post-297-0-91857800-1361016439_thumb.jpg post-297-0-84412200-1361016442_thumb.jpg post-297-0-30418500-1361016546_thumb.jpg

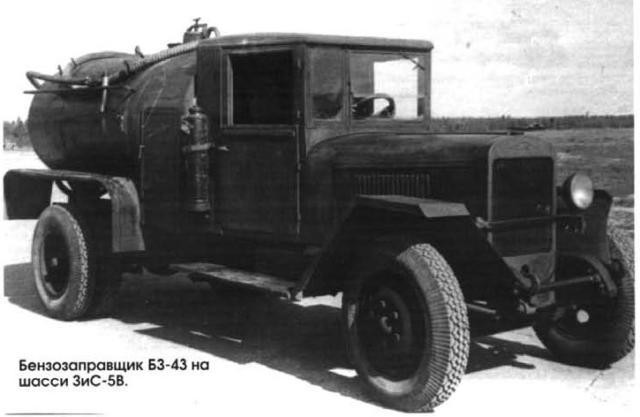

БЗ-43




Водо-маслозаправщики



ВМЗ-34

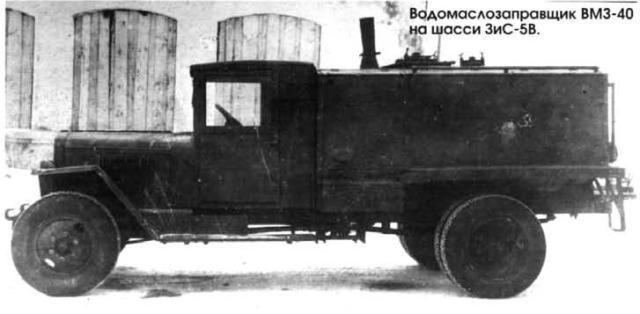

ВМЗ-40

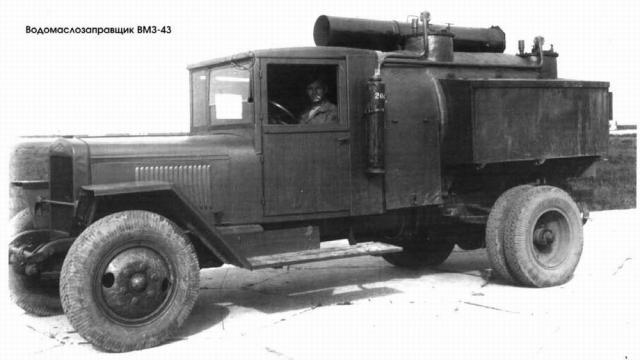

ВМЗ-43


Link to comment
Share on other sites

Санитарная машина на базе "Остина" (ленд-лиз). Где-то на модельном форуме встречал, что вроде бы были такие в аэродромном транспорте.

Austin K.2 ambulance - H.M.Q. car

article_1286402_0104_D661000004_B0_459_6










Phanomen Granit 25H медицинский







Производитель: Phanomen-Werke Gustav Hiller AG, Zittau

Год выпуска: 1940

Двигатель: Phanomen-Granit 25, бензиновый, четырехцилиндровый, с воздушным охлаждением, 2,5 л, 37 л.с.

Количество передач, вперед-назад: 4−1

Габариты, мм: 5180×2080х2286

База, мм: 3300

Тормоза: с механическим приводом

Снаряженная масса, кг: 2500

Скорость, км/ч: 80

Санитарные машины на полуторатонных шасси были очень распространены в Германии. Причем использовали их как медицинские учреждения, так и Немецкая Райхспочта, для перевозки и корреспонденции, и пассажиров. Гранит 25Н был одним из первых таких автомобилей, который примерил военную форму. Его боевое крещение состоялось в Испании, во время гражданской войны. Машина выпускалась как с полностью закрытой, так и с открытой кабиной водителя. В медицинском отделении могли разместиться восемь раненых сидя, или четверо на носилках. Однако подвеска автомобиля была рассчитана на движение по хорошим дорогам. В условиях русского бездорожья проходимость была явно мала, а морозы выявили неэффективность отопителя кузова. Тем не менее, Гранит 25Н до конца войны был самым распространенным санитарным автомобилем германской армии.








Распространенный санитарный вариант «Феномен-Гранит-1500А» (4х4) с 50-сильным двигателем воздушного охлаждения, известный также под армейским индексом «Kfz. 31». Керчь, 1942 год.








3-тонный грузовик коммерческого типа «Хеншель-30ВА1» с двигателем мощностью 65 л. с. Серия «WL» его номерного знака выдает принадлежность машины к Люфтваффе. Слева виден передок грузового «Мерседес-Бенц-L3750». Киев, 1942 год.












Тяжелый 150-сильный тягач «ФАУН-ZR» с двойной 7-местной кабиной, когда-то служивший для буксировки самолетов или прицепов массой до 40 тонн, поднят со дна озера в Мурманской области. 18 октября 2006 года.












Тяжелый аэродромный топливозаправщик вместимостью 12,5 тыс. л с насосной установкой и задней кабиной управления на 126-сильном коммерческом шасси «Дарт 200–353» (6х4). 1941 год














Вот хороший сайт по грузовикам 2-й мировой в германской армии.

А вот по автомобилям союзников.


Edited by 23AG_Black
Link to comment
Share on other sites

Осталось найти документы и выяснить какая техника для БАО поставлялась по ленд-лизу в СССР.

Link to comment
Share on other sites

Автомобили Красной Армии 1918-1945

-бензоперекачивающие станции БПС-ПД, БПС-АД, БПС-4-АД-90, БПС-42;

-аэродромные стартеры АС-1, АС-2;

-бензозаправщик БЗ-38У, БЗ-39, БЗ-39М, БЗ-39М-1, БЗ-41, БЗ-42, БЗ-43, БЗ-35С (на шасси "Студебеккер" US6.U7);

-водомаслозаправщик ВМЗ-40, ВМЗ-43, ВМЗ-43С (на шасси "Студебеккер" US6.U7);

-автомобильная электростанция АЭС-1, АЭС-3;

-санитарный автомобиль ГАЗ-55 (М-55), ЗИС-8, ЗИС-16С, ЗИС-44;

-РЛС "Редут" (41, 42, 43) монтировалась на 2-х автомобилях ЗИС-5В;

-РЛС РУС-2с - ГАЗ-ААА+ЗИС-6;

-походные мастерские в салоне серийных автобусов ЗИС-8;

-автомастерская на шасси ЗИС-5, ЗИС-5В;

-кислорододобывающая и кислорододобывающая зарядная станции АК-05, АКС-05А, АКЗС-12, АКЗС-50;

-передвижная дуплексная радиостанция РСБ-Ф на базе ЗИС-6;

-навесные плужные снегоочистители СО-2, ПС-2 на различные грузовики.





Austin K.2Y (армейский санитарный автомобиль) были подарены британцами жителям освобожденного Сталинграда (1943г.) ;)



"Автомобили ЗИС В Красной Армии" Кащеев Л.Б., Реминский И.А.

"Автомобили ленд-лиза" Кащеев Л. Б., Реминский В. А.

Edited by 23AG_Black
Link to comment
Share on other sites

I./ZG1_Panzerbar

бензозаправщики:



БЗ-35 на шасси ЗиС-6 емкость 3200 л




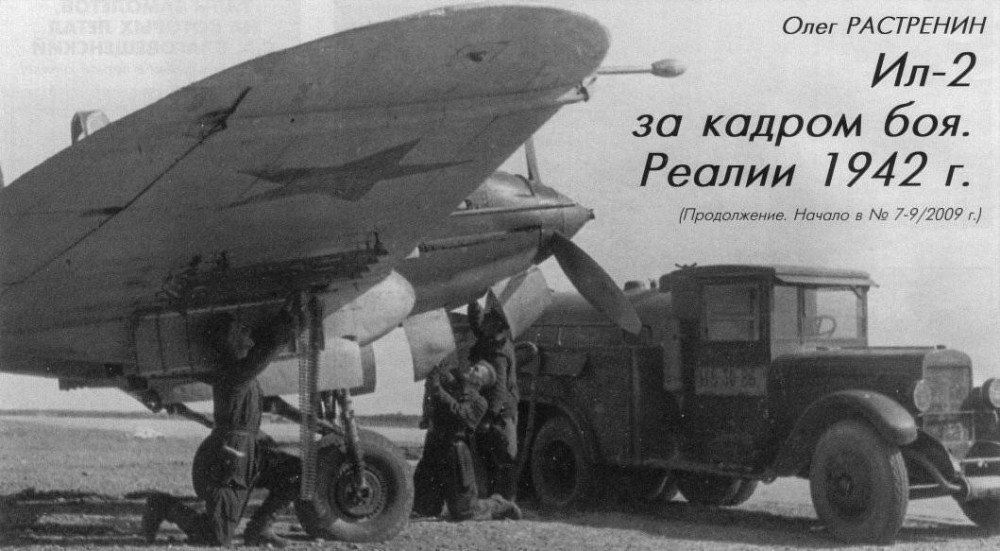

БЗ-39 на шасси ЗиС-5 2500 л

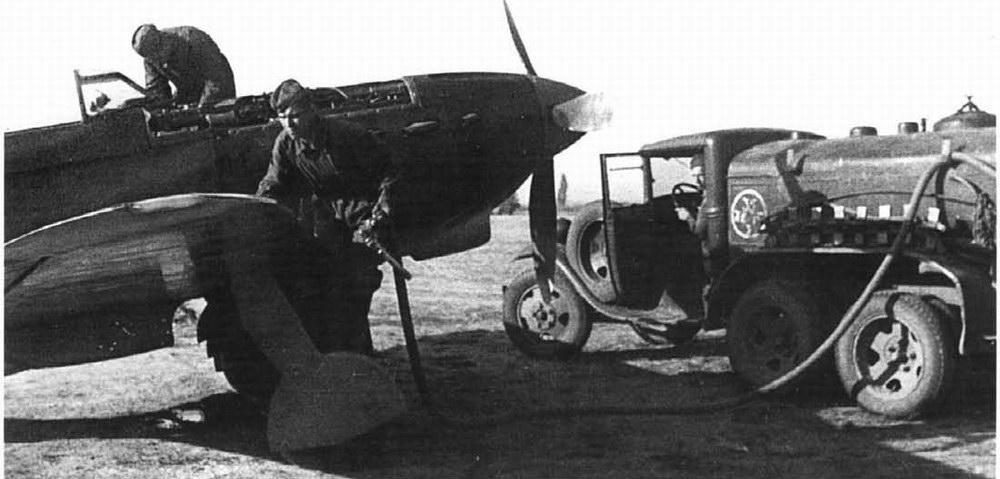

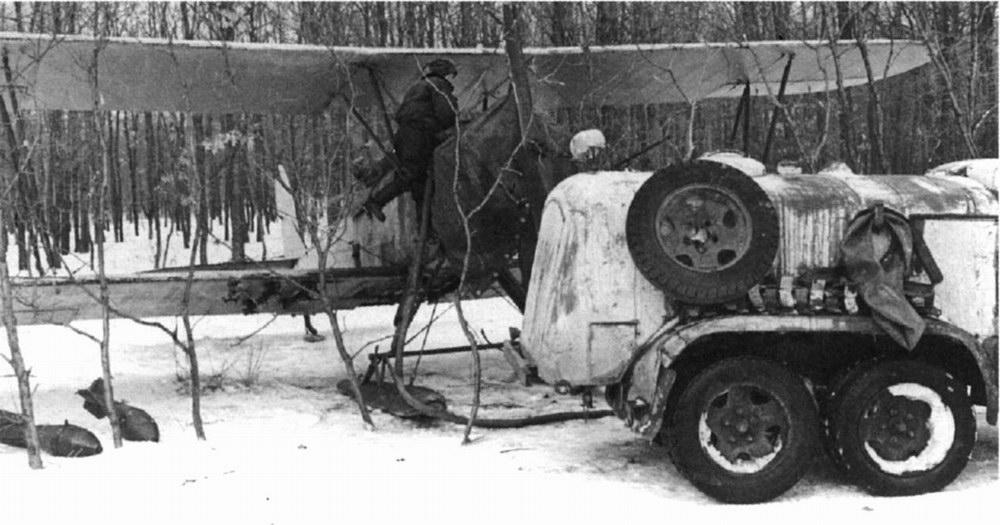

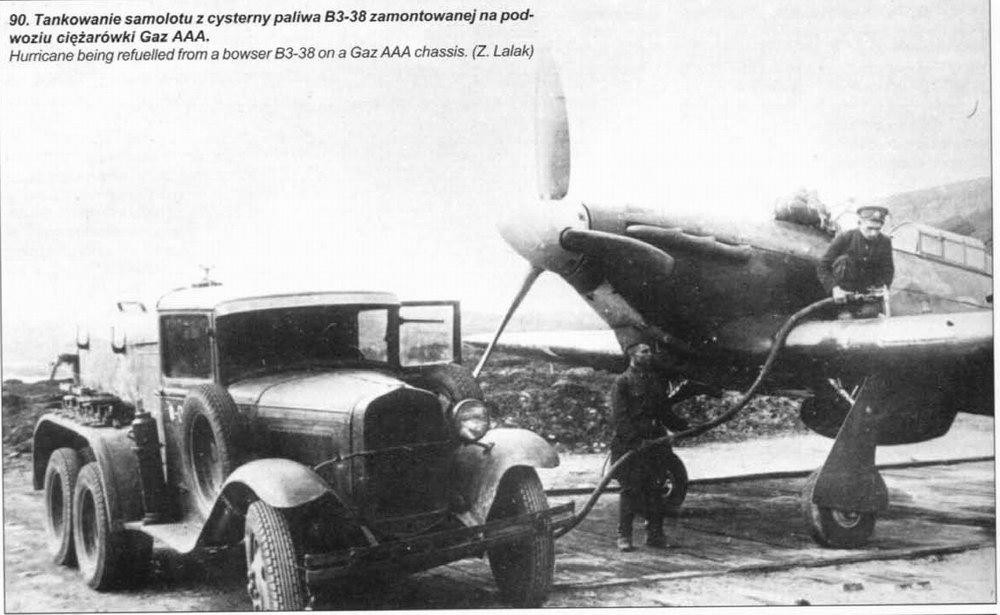

БЗ-38 на шасси ГАЗ-ААА 1350 л, с 1939 - 1500 л

post-297-0-79436000-1361108526_thumb.jpg post-297-0-82053100-1361108531_thumb.jpg post-297-0-40349200-1361108535_thumb.jpg post-297-0-43240100-1361108538_thumb.jpg



Дети войны:

До начала Великой Отечественной войны бензозаправщики оборудовались на трехосных автомобилях (ЗиС-6, ГАЗ-ААА) из-за их хорошей проходимости, достаточно высокой грузоподъемности и возможности отбора мощности на бензонасос непосредственно от демультипликатора, что позволяло варьировать производительность перекачки переключением передач (включая заднюю – для реверса, позволявшего откачивать остатки бензина из шлангов). Однако во время войны выпуск трехосных автомобилей резко снизился, а ЗиС – 6 вообще прекратился, что вынудило искать им замену. Выбирать было не из чего. Пришлось оборудовать автобензоцистерны на двухосных автомобилях. Так появились «автобензозаправщики пониженной проходимости», в числе которых был и БЗ-42, построенный на базе «полуторки» ГАЗ-АА .

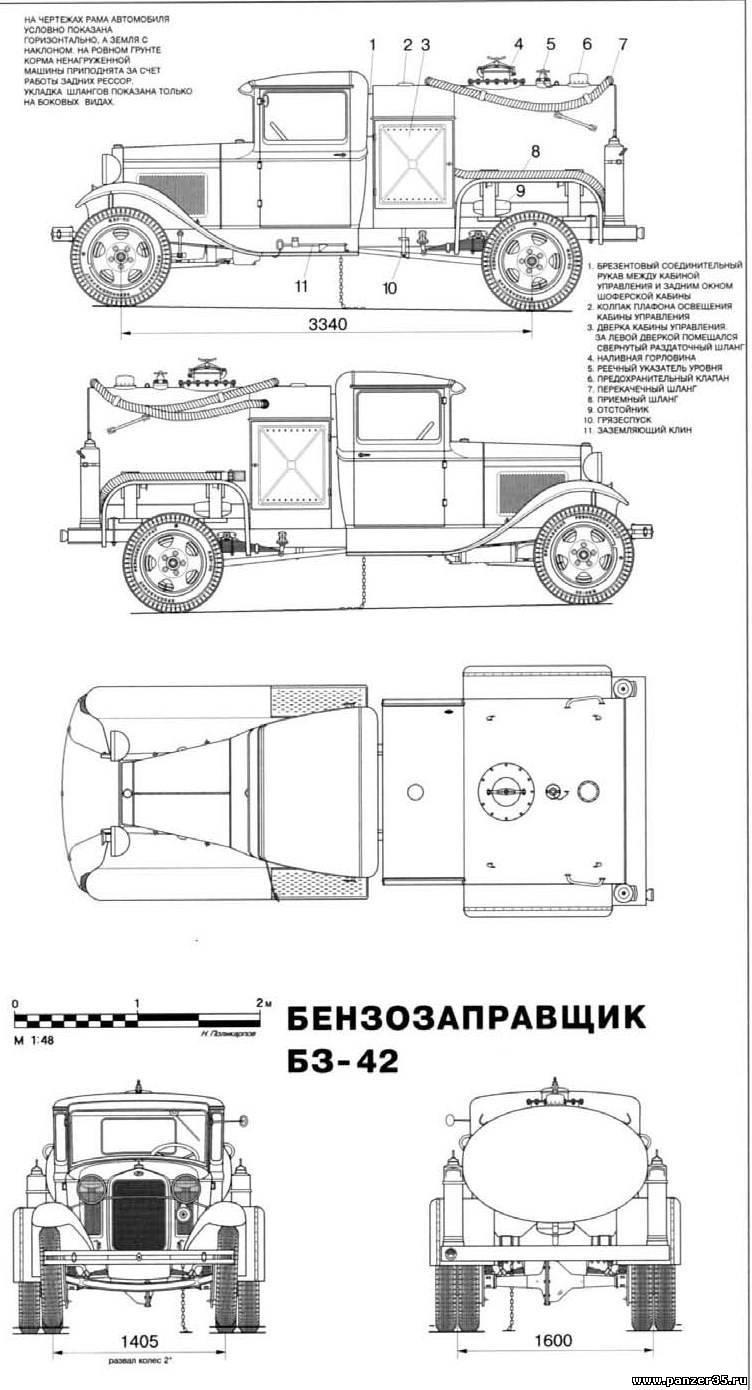

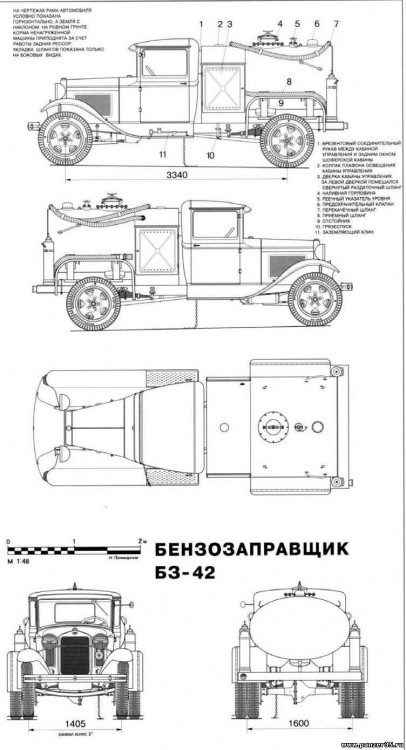

БЗ-42 на шасси ГАЗ-АА

post-297-0-12890600-1361110334_thumb.jpg post-297-0-76724600-1361110777_thumb.jpg

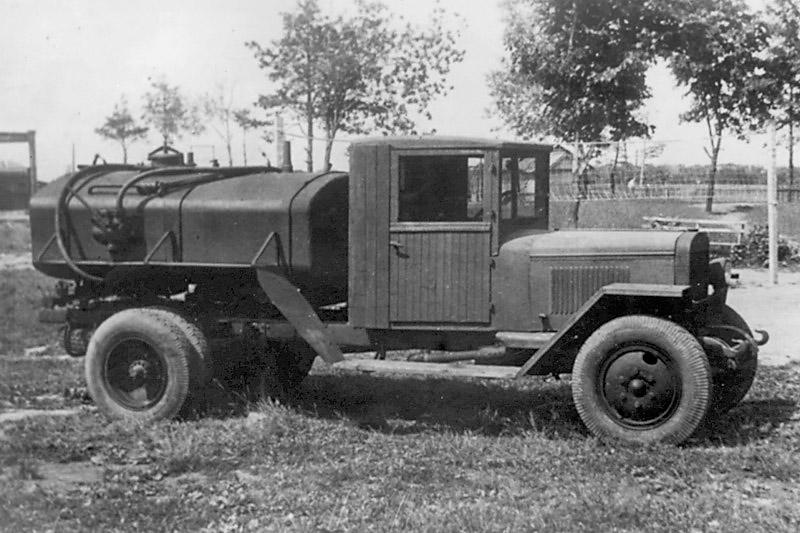

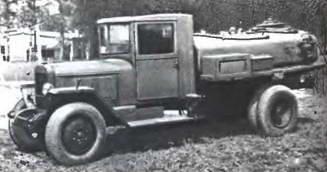

БЗ-42 на шасси ЗиС-5В

post-297-0-87715300-1361110537_thumb.jpg post-297-0-52736200-1361108569_thumb.jpg post-297-0-91694400-1361110045_thumb.jpg post-297-0-37015300-1361110050_thumb.jpg

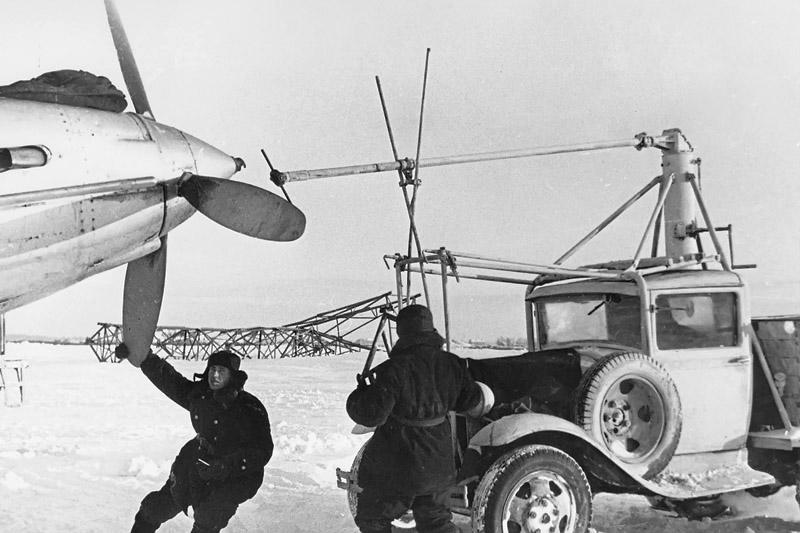

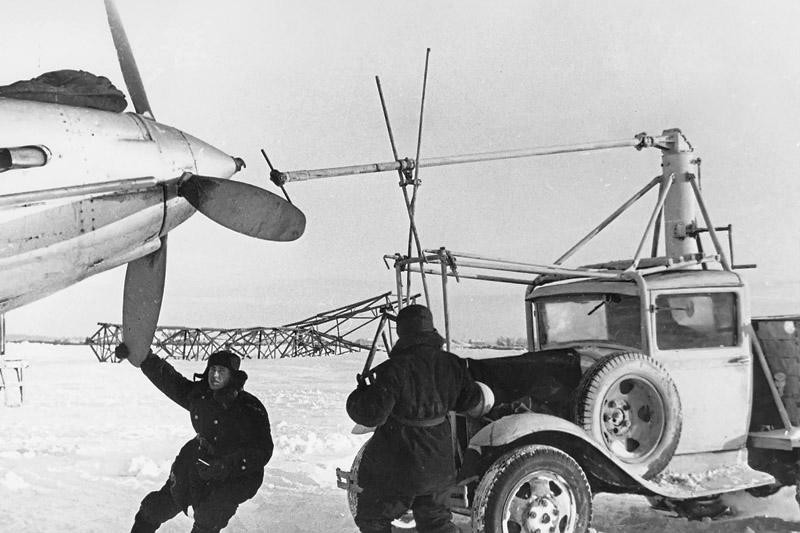

Авиастартер АС-1 – скромный труженик фронтовых аэродромов. post-297-0-46617100-1361110033_thumb.jpg

Edited by =KAG=Bersrk
Link to comment
Share on other sites

I./ZG1_Panzerbar

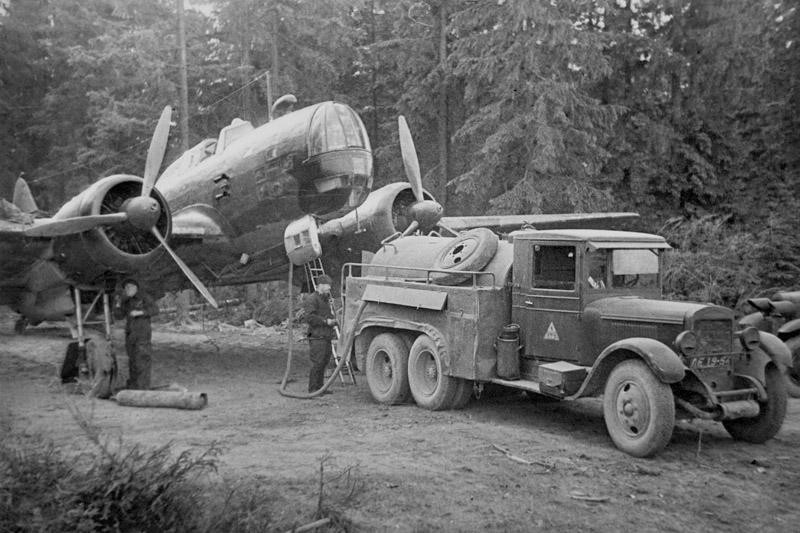

Flugbetriebsstoffkesselkraftwagen

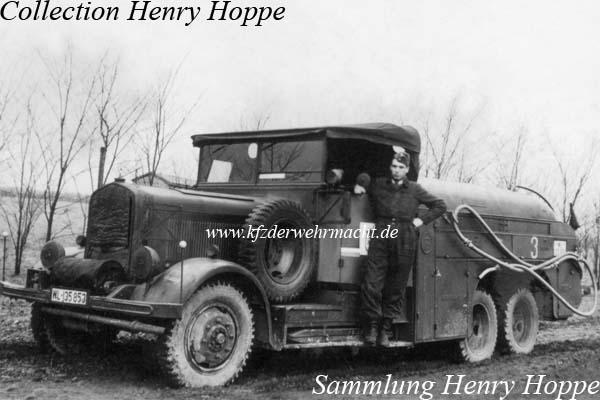

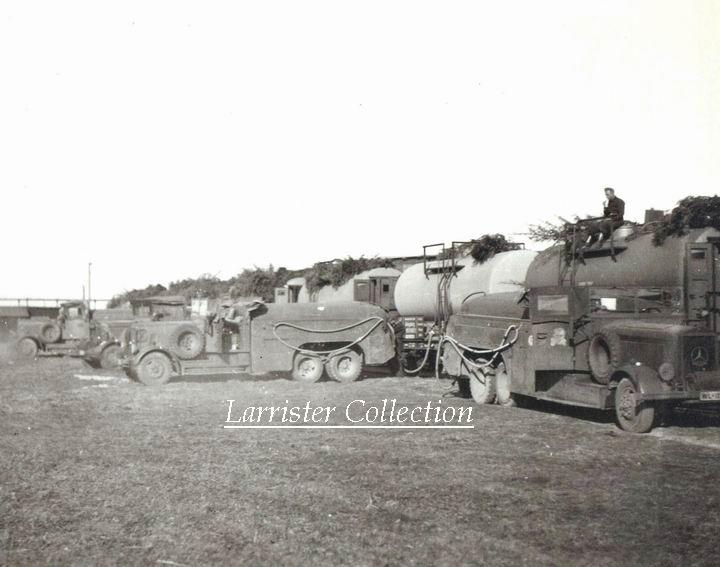

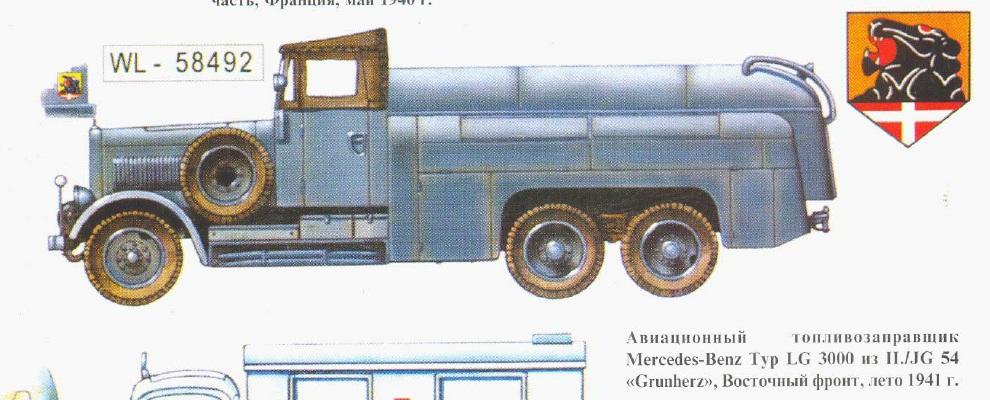

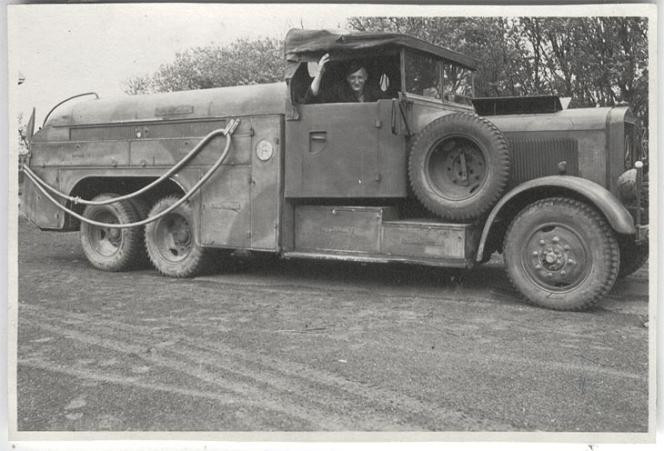

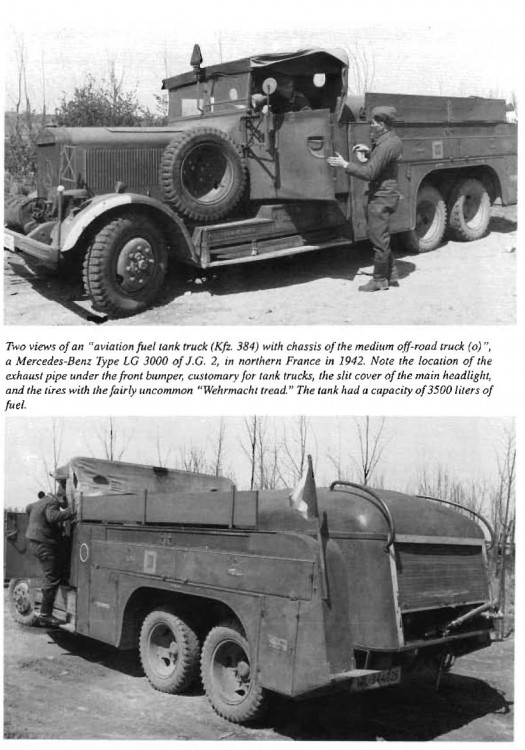

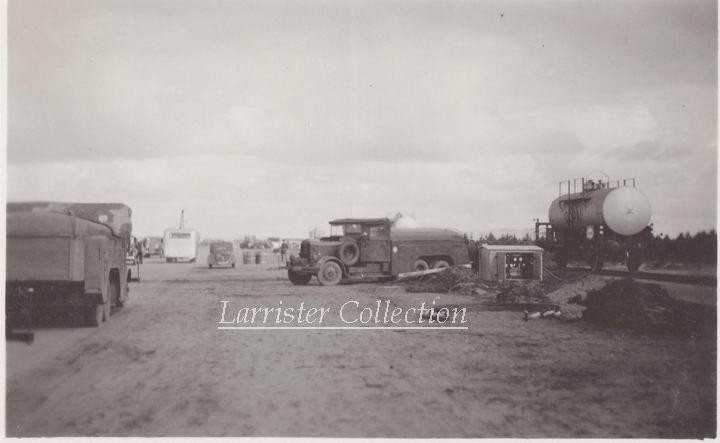

Kfz. 384 - тяжелый бензозаправщик, с баком ёмкостью 3500 литров на шасси Mercedes-Benz LG 3000.

post-297-0-33133200-1361169695_thumb.jpg post-297-0-95653600-1361169704_thumb.jpg post-297-0-66664000-1361169712_thumb.jpg

post-297-0-09196200-1361169720_thumb.jpg post-297-0-53868000-1361169723_thumb.jpg post-297-0-60521500-1361169727_thumb.jpg

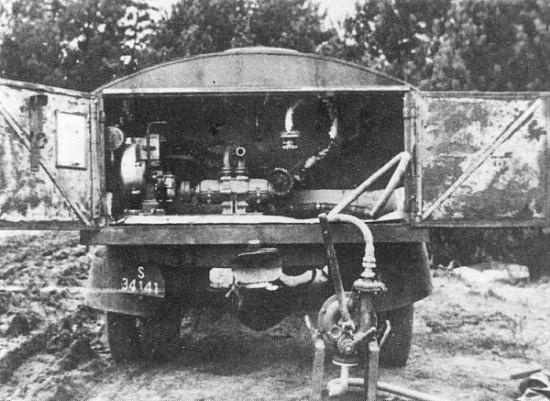

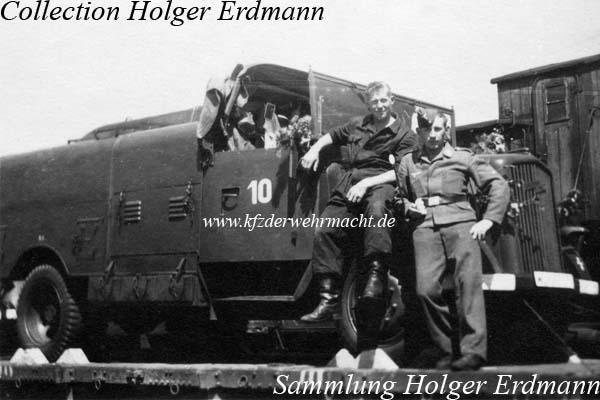

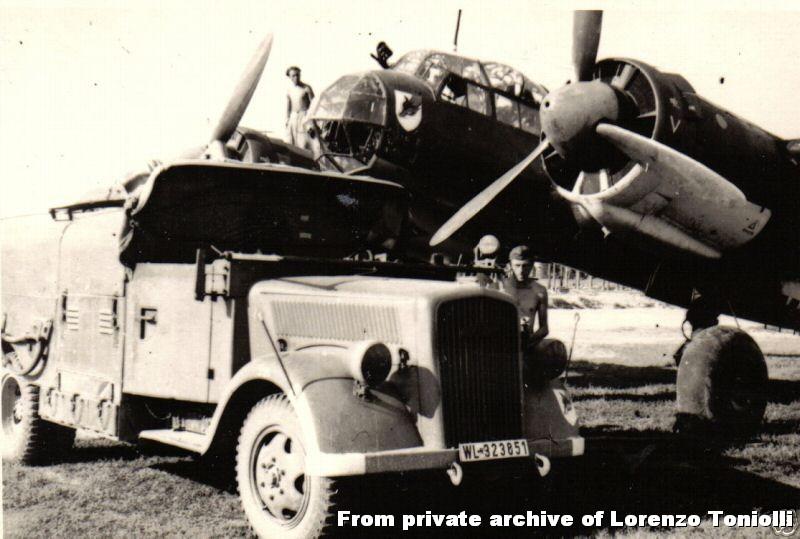

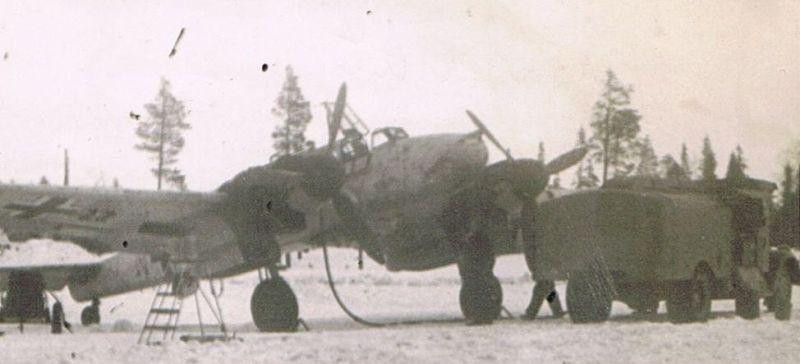

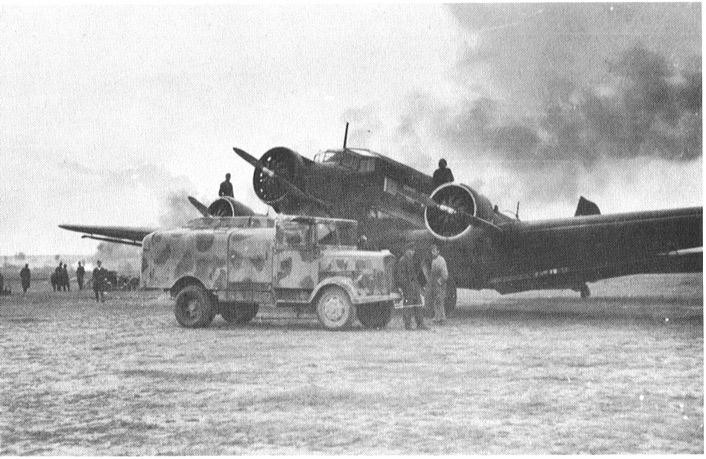

Kfz. 385 - средний бензозаправщик, с баком ёмкостью ???? литров на шасси Opel Blitz 3,6-36 S.

post-297-0-63005500-1361169621_thumb.jpg post-297-0-51863500-1361169626_thumb.jpg post-297-0-48893100-1361169630_thumb.jpg

post-297-0-04611000-1361169634_thumb.jpg post-297-0-33002900-1361169637_thumb.jpg post-297-0-76896800-1361169651_thumb.jpg

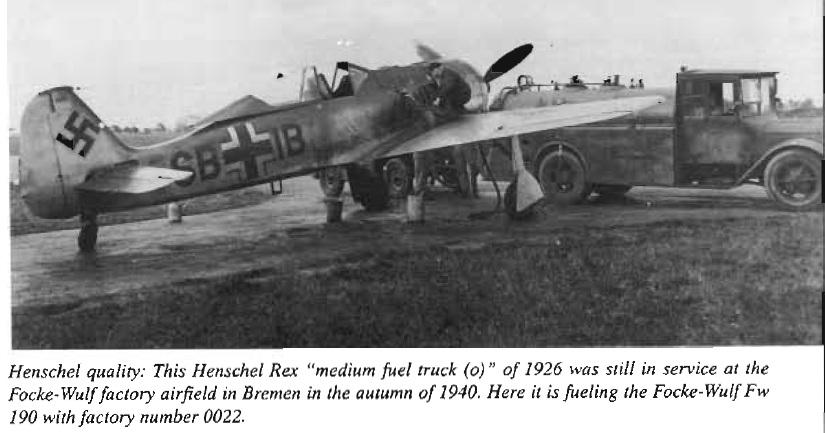

Кроме того, заправщики с теми же обозначениями создавались и на малосерийных либо трофейных  шасси.

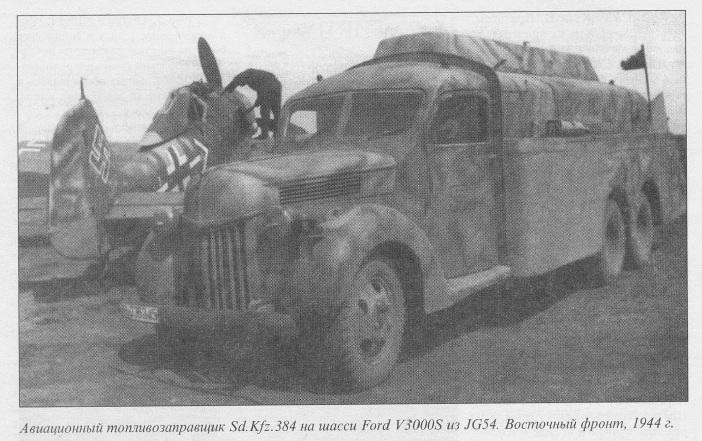

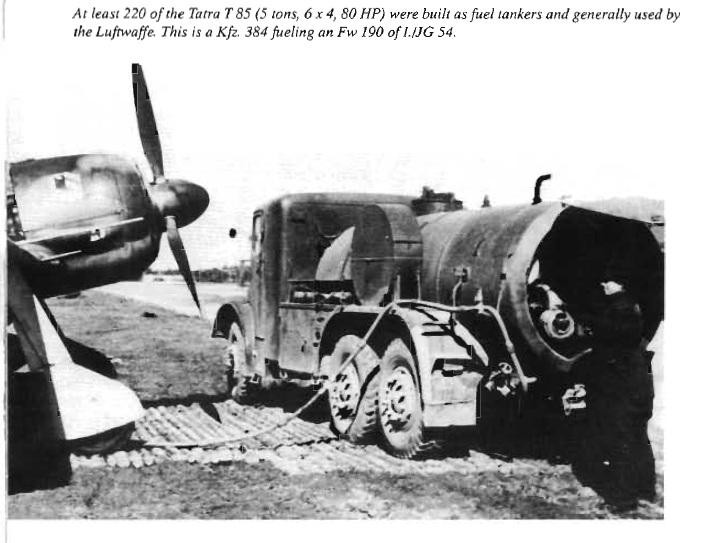

384-й:

post-297-0-51000800-1361169802_thumb.jpg post-297-0-73959500-1361169806_thumb.jpg

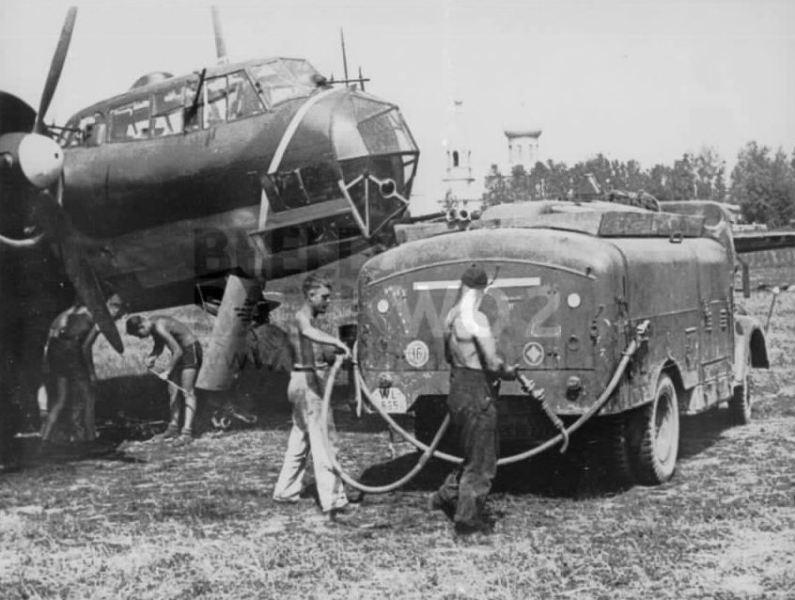

385-й:




Также, существовали и супермегазаправщики, с ёмкостью баков до 10 000 литров. Но они существовали в количестве не более десятка. Фото приводить не буду.

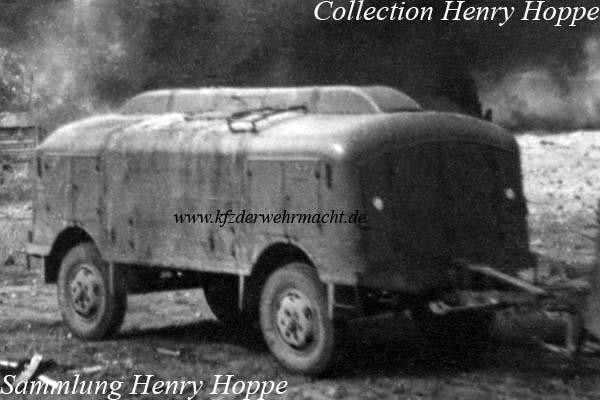

Также, для повышения ёмкости, вместе со средними заправщиками применялись заправочные телеги:


Link to comment
Share on other sites

Автомобили Красной Армии 1918-1945



-кислорододобывающая и кислорододобывающая зарядная станции АК-05, АКС-05А, АКЗС-12, АКЗС-50;



Где-то опечатка, должна быть КДС-30 - кислороднодобывающая станция (автомобильная), АКЗС - кислороднозарядная.

К слову, азотирование топлива производили для дальних бомбардировщиков, азот добывала КДС.

Link to comment
