Я всё понять не могу, народ строит такие кабины, и ставит туда маленькие мониторы, в него же с такого расстояния не видно ничего.

маленький это планшет ,монитор над ним ))

[DasMaximus]





маленький это планшет ,монитор над ним ))

)))) Планшет я вообще не заметил

[Rei-sen]

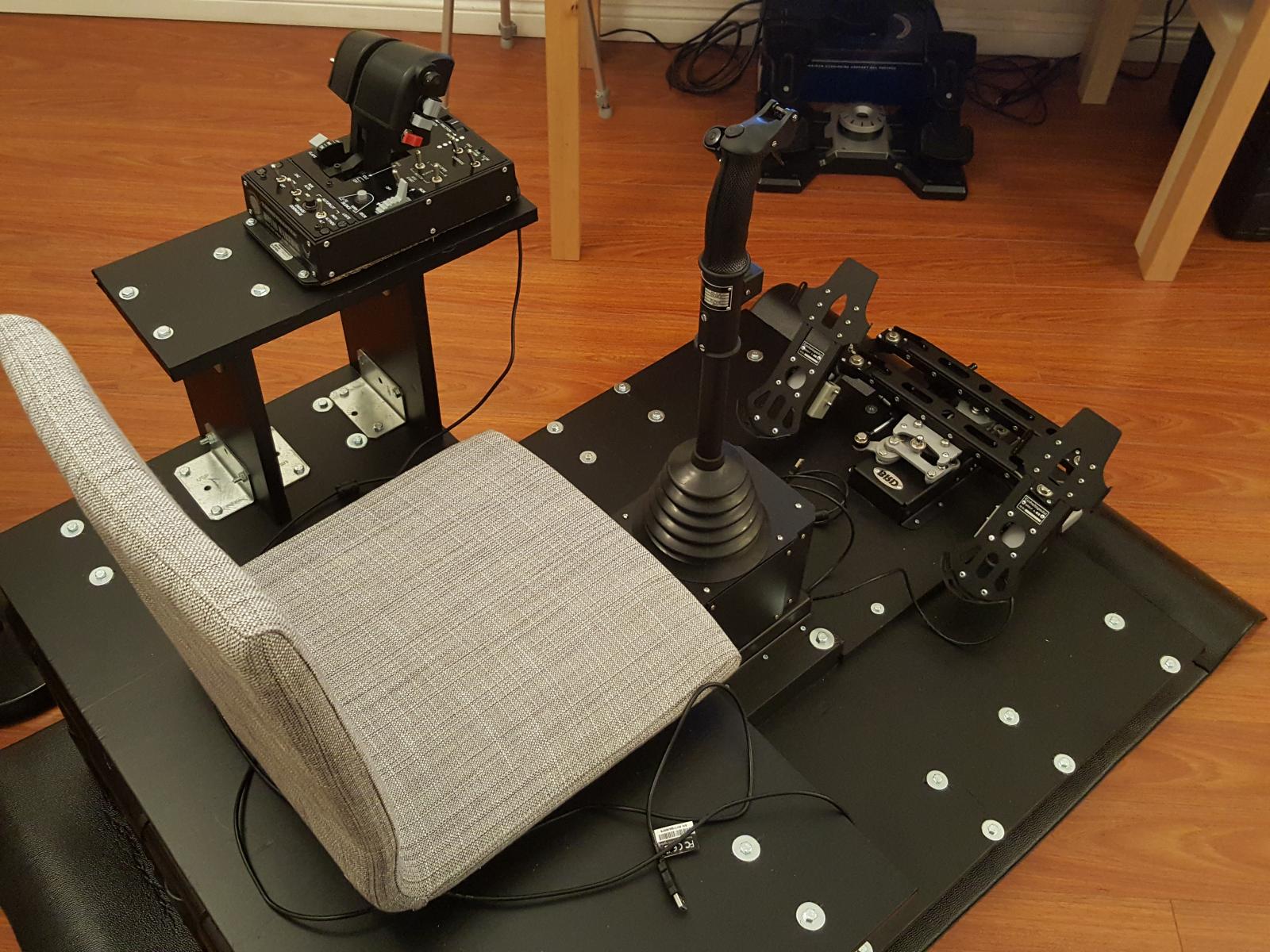

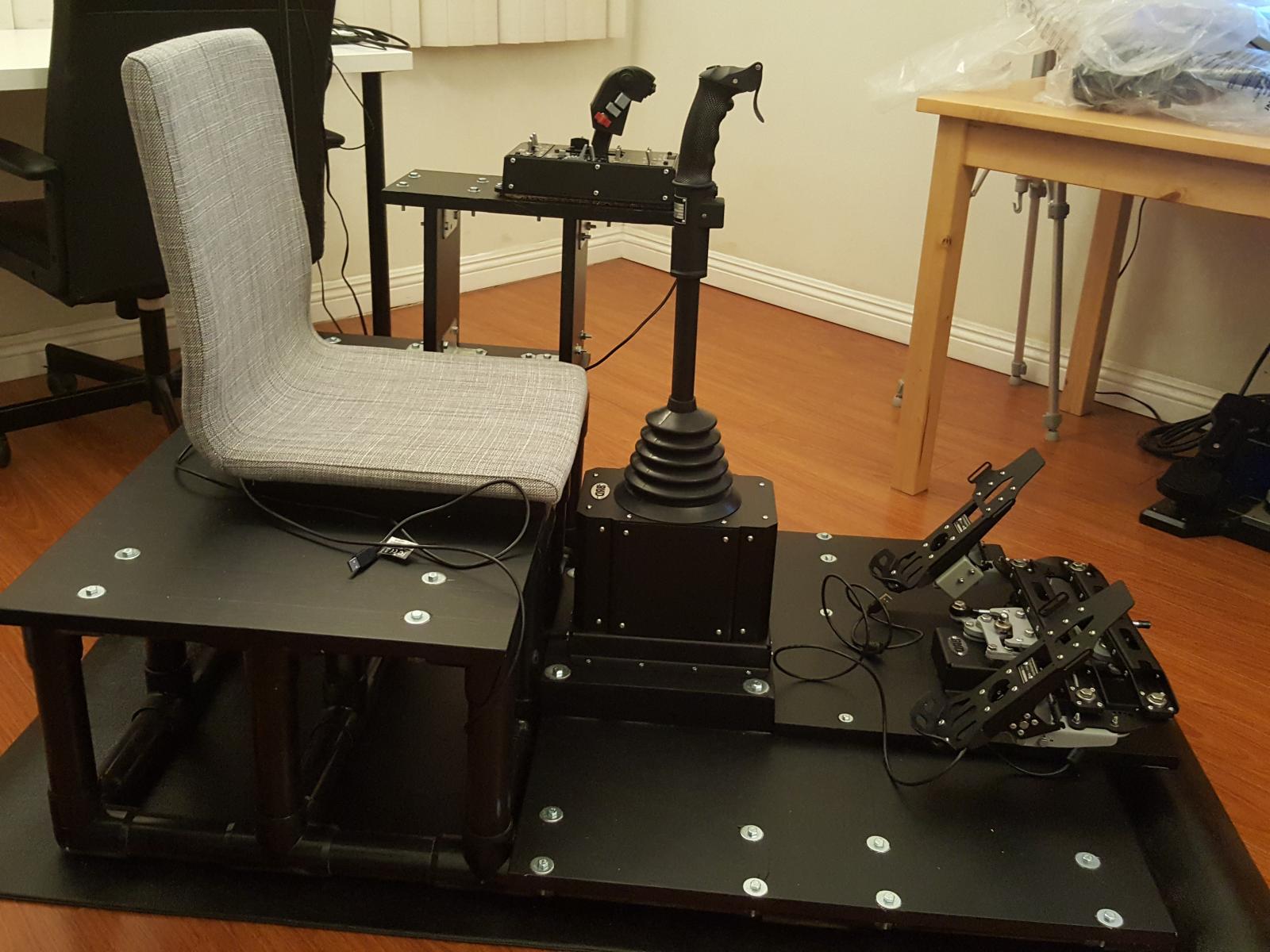

Давно хотел добавить. Каркас из труб пвх 1.5 дюйма, сверху листы фанеры 0.75 дюйма. Трубы покрасил с баллончика, фанеру обклеил виниловой пленкой. Кабина пооучилась громозкой, тяжелой, но зато реализована в максимально короткие сроки.



Ну и как вы можете наблюдать, установлены изделия Романа. Всем рекомендую!





[=AD=palich]

Давно хотел добавить. Каркас из труб пвх 1.5 дюйма, сверху листы фанеры 0.75 дюйма. Трубы покрасил с баллончика, фанеру обклеил виниловой пленкой. Кабина пооучилась громозкой, тяжелой, но зато реализована в максимально короткие сроки.

Ну и как вы можете наблюдать, установлены изделия Романа. Всем рекомендую!



А не далековато ли сиденье от джойстика,я так сделал вырез.

[Rei-sen]

Неа, сиденье на самом деле небольшое, на фото кажется больше чем в реале. Я отклоняю рукоятку от себя до упора, не отрываясь от спинки.

[1/SG2_Ganeshka]

и так , работа кипит ... скоро будет обновление по кокпиту ... сейчас столкнулся с проблемой гравировки ... делаю панели для одного самолета ))





вот видео первого теста



Изменено 18 октября 2017 пользователем 1/SG2_Ganeshka

[=FA=CATFISH]

и так , работа кипит ... скоро будет обновление по кокпиту ... сейчас столкнулся с проблемой гравировки ... делаю панели для одного самолета ))





вот видео первого теста



Excellent, Incredible, Outstanding, Very Nice!!!!  .....

А по русски - Во мля даешь!!!

[visotka]

Да уж! От души! Професиональный подход к делу!!!! Молодец Гена!!!

А проблемма с гравировкой в чём?

[=SAE=true_Dentist_32]

Давно хотел добавить. Каркас из труб пвх 1.5 дюйма, сверху листы фанеры 0.75 дюйма. Трубы покрасил с баллончика, фанеру обклеил виниловой пленкой. Кабина пооучилась громозкой, тяжелой, но зато реализована в максимально короткие сроки.

Ну и как вы можете наблюдать, установлены изделия Романа. Всем рекомендую!



очень круто!Я люблю такие конструкции,сел и чувствуешь что сидишь не просто на кресле и с Джон а в руках!Но ручка высоковато как по мне!

[1/SG2_Ganeshka]

Да уж! От души! Професиональный подход к делу!!!! Молодец Гена!!!

А проблемма с гравировкой в чём?

проблема с гравировкой ... теоретически должно было быть так как на видео ... у меня же буквы не идеальные опечатанные , они не четкие  видны как бы пиксели или что это хз ... вот фото в  близи ...

плюс остались пятна вокруг гравировки на краске и под краской акрил белый , но оно не видно что он именно белый ... какое то грязное месиво ..



Изменено 19 октября 2017 пользователем 1/SG2_Ganeshka

[Economist]



1/SG2_Ganeshka - на avsim-е в теме про гадкого утенка вроде про серые буквы при гравировке обсуждали.



[1/SG2_Ganeshka]

1/SG2_Ganeshka - на avsim-е в теме про гадкого утенка вроде про серые буквы при гравировке обсуждали.

а можно пожалуйста ссылку кинуть ? очень надо ...

[capitanblood]

проблема с гравировкой ... теоретически должно было быть так как на видео ... у меня же буквы не идеальные опечатанные , они не четкие видны как бы пиксели или что это хз ... вот фото в близи ...

плюс остались пятна вокруг гравировки на краске и под краской акрил белый , но оно не видно что он именно белый ... какое то грязное месиво ..



Я не спец по гравировке, но, наверное фреза должна вырезать отдельно каждую букву, для каждой буквы должен быть свой путь фрезы, а на фото кажется фреза шла построчно с небольшим шагом. Потом, скорость вращения фрезы нужно выставить в минимум чтобы не допустить перегрева фрезеруемой поверхности. Думаю разводы вокруг букв как раз из-за перегрева акрила.

[1/SG2_Ganeshka]

Я не спец по гравировке, но, наверное фреза должна вырезать отдельно каждую букву, для каждой буквы должен быть свой путь фрезы, а на фото кажется фреза шла построчно с небольшим шагом. Потом, скорость вращения фрезы нужно выставить в минимум чтобы не допустить перегрева фрезеруемой поверхности. Думаю разводы вокруг букв как раз из-за перегрева акрила.

дело все в том  что это Лазерная гравировка , а не механическая

[capitanblood]

дело все в том что это Лазерная гравировка , а не механическая

Ну тогда это точно перегрев акрила. Попробуйте в следующий раз сделать фрезой.

[=FA=CATFISH]

Ну тогда это точно перегрев акрила. Попробуйте в следующий раз сделать фрезой.

Это не перегрев акрила, а халтура исполнителя на лазере. Типа побыстрее сделать хотел. Поставил мощность лазера побольше и  проходы луча пореже. Испортил хорошую вещь

[Economist]

а можно пожалуйста ссылку кинуть ? очень надо ...



https://www.avsim.su/forum/topic/138913-%D0%BA%D0%BE%D0%BA%D0%BF%D0%B8%D1%82-%D0%B3%D0%B0%D0%B4%D0%BA%D0%BE%D0%B3%D0%BE-%D1%83%D1%82%D0%B5%D0%BD%D0%BA%D0%B0-a-10c/?page=4

[1/SG2_Ganeshka]

https://www.avsim.su/forum/topic/138913-%D0%BA%D0%BE%D0%BA%D0%BF%D0%B8%D1%82-%D0%B3%D0%B0%D0%B4%D0%BA%D0%BE%D0%B3%D0%BE-%D1%83%D1%82%D0%B5%D0%BD%D0%BA%D0%B0-a-10c/?page=4

спасибо !но проблема не в цвете , а именно в качестве гравировки .Переделывать пришлось бы все равно , собрав панели повылазили моменты но обидно что в одном месте не могу и резать акрил и гравировку делать

[1/SG2_Ganeshka]

Маленькое обновление . Нашел наконец то , то что я искал !!!! Сравните какая гравировка была до и теперь !!!



[a___k___s]

Шикарно!

На заказ будешь панели делать?

[1/SG2_Ganeshka]

Шикарно!

На заказ будешь панели делать?

На данный момент делаю для себя , если выйдет все красиво и качественно и будут желающие , возможно

[1/SG2_Ganeshka]

продолжаем улучшать качество    новые прототипы ... уже похоже на что то

Изменено 23 октября 2017 пользователем 1/SG2_Ganeshka

[U053]

ЗдОрово!

[ewik985]

После всего увиденного, конечно, стыдновато выкладывать, но мало ли кому станет интересно... Да, лепил из того, что было и теми руками, которые есть. Опыт - дело наживное, следующие, думаю, будут лучше и аккуратнее.

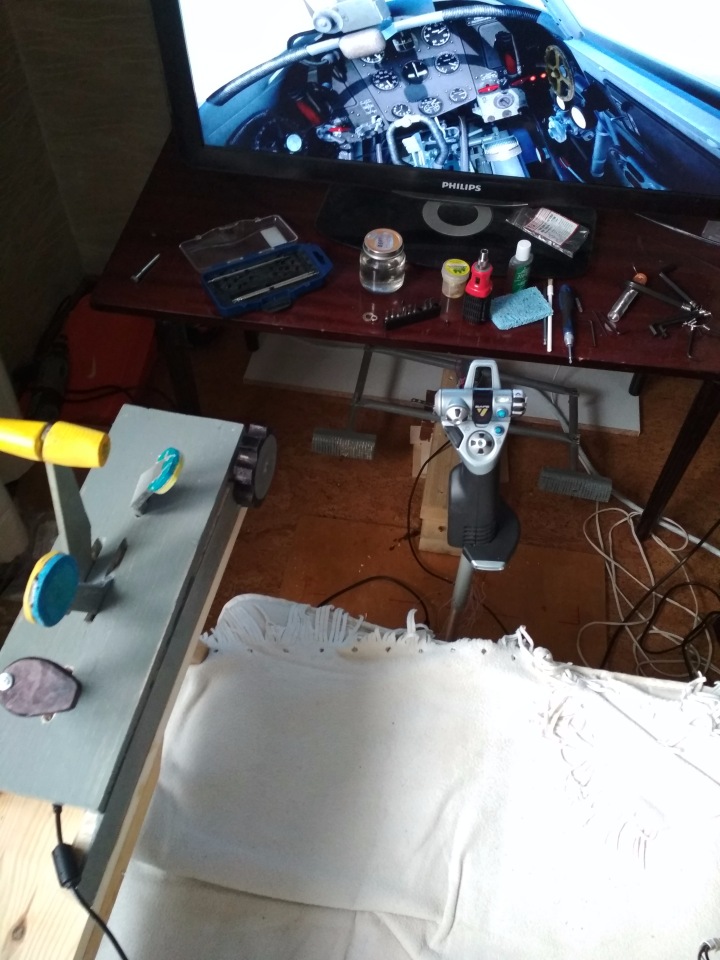

Не так давно было так:





Сейчас почти так:





Пару лет я проклинал себя за то, что не остановился в прочтении на том месте, где Баур в своей статье рекомендовал остановиться, если имеющийся джой устраивает. Проклинал, но делать что-либо не решался, так как ни знаний, ни навыков по пайке и настройке не имел вовсе.

И вот пару месяцев назад, после того, как одна из осей на моём Спидлинке BlackWidow стала дико дребезжать, я, как это бывает с обычными людьми, при попытке его отремонтировать вообще испоганил всю электронную составляющую.

А по полётам ломка! И с кровоточащим сердцем начал искать недорогой джойстик на замену.

Нашёл БУ Х52 в отличном состоянии за 3 тыс. Купил, сразу летать, восторгался всю первую ночь после покупки полётов, но... Но не знал я, что есть у него твист! А без педалей никак.

Статьи Баура (да, часто это сообщения, но по содержанию это настоящие статьи для меня) и ещё этот МегаМозг с его ММJoy2... И я решился.

Через день поехал на дачу, сделал из того, что было под рукой педали (фанерная полка от старого шкафа, пара направляющих для ящиков и резюк из умершего Спидлинка + новое хобби по столярному делу помогли)

.



Через какое-то время резюк сдох, появились люфты в неаккуратно сделанной деревянной конструкции, а тут ещё идея сделать РУД, как в Як1 и... семья меня потеряла на пару недель.

Сначала педали из алюминиевых труб на Холле, затем РУД из фанеры на тех же холлах.

Ну а там было рукой подать до переделки РУС Х52 в напольник. Но я к тому моменту уже начал выдыхаться, поэтому "просто" удлинил "палку" и датчики холла подсоединил к ММJoy2, получив увеличение кол-ва отсчётов. Оставил пластмассовую механику (сломается - тогда буду переделывать, а пока и так хорошо), убрал тарелку в основании, вместо неё как "центрирующую "пружину" использовал юбку шруса от отечественного авто, купленную в автомагазине за 100 с чем-то рублей.

Особенно я доволен тем, что вентиль-регулятор оборотов двигателя у меня делает те же 3 полных оборота, как и в Яке. Хотя можно настроить и на меньшее, и на большее количество оборотов.

На данный момент всё никак руки не дойдут догнать до финишной красоты РУД и доделать таки вентили управления масло- и водорадиаторами, которые будут стоять на правом подлокотнике кресла и делать по 10 оборотов каждый (как и в Яке). Тоже на холлах.

И саму рукоятку тоже буду менять на аутентичную самодельную двуручную "баранку", как в советских самолётах. Но чуть позже. Пока устал от всего этого.



P/S

Минус  всей этой "аутентичности" в том, что у меня операции будут занимать много больше времени, чем у тех, кто может повернуть, скажем, колесико на 90-180 градусов одним пальцем и получить желаемый результат от 0 до 100% за секунду.

Внутренности показывать точно не буду, так как там вообще адовый трэш и угар! Но на словах объясню, если кому будет интересно.

Изменено 23 октября 2017 пользователем ewik985

[Zuzmann]

Круто, но наверно ...!

Я ... кручу свое колесико ... кнопками, поэтому превосходства ... не испытываю ни на каком самолете ...



текст изменен по требованию ... комиссии

Изменено 24 октября 2017 пользователем RoboCyclone

[An2]

Рукоятки щитков, смеси, нагнетателя тоже работают?

[alextus]



А как устроена ночная подсветка? Хорошо бы увидеть обратную сторону панелей

[1/SG2_Ganeshka]

А как устроена ночная подсветка? Хорошо бы увидеть обратную сторону панелей

вариантов 2 , на данный момент ее нету , так как корпус под правую сторону для панелей ещё не сделан . Вариант который скорее всего будет , это светодиодная лента несколько полос внизу вдоль панелей .Второй вариант вместо одного слоя акрила , вырезается сердцевина и остаётся только окантовка и туда в внутри самой панели так же вставляется лента .панели сделаны из 3-4 слоев акрила ,верхний крашенный это молочный , остальной прозрачный .

[ewik985]

Рукоятки щитков, смеси, нагнетателя тоже работают?

Простите за долгий ответ.

То, что на осях - работает.

Нагнетатель пока не реализовал - то ли кнопки, то ли тумблер поставить под рычаг, не знаю. И щитки пока не решил как делать - то ли кнопки/тумблер, то ли оси. Если кто-то подскажет, что туда лучше установить - буду сильно благодарен.

[1/SG2_Ganeshka]

Простите за долгий ответ.

То, что на осях - работает.

Нагнетатель пока не реализовал - то ли кнопки, то ли тумблер поставить под рычаг, не знаю. И щитки пока не решил как делать - то ли кнопки/тумблер, то ли оси. Если кто-то подскажет, что туда лучше установить - буду сильно благодарен.

щитки ставьте 3 позиционный тублер , можно например (on)-off-on .скобки это без фиксации позиция ,скажем для открытия без фиксации , а для закрытия с фиксацией .либа 2 без фиксации и принцип будет как на He111, в итоге открыть дозированно можно , а закрыть дёрнуть тублер и пусть само закрывает что бы держать не надо было Изменено 25 октября 2017 пользователем 1/SG2_Ganeshka

[1/SG2_Ganeshka]

еще одно маленькое обновление Наконец то спустя пол года ... перевел свой Microsoft FFB 2 на подшипники и сделал кастомный адаптер по 25мм диаметр , так же сделан мод на увеличение мощности моторов двукратно и опробовал ручку от Warthog на нем ! так же есть тест срабатывание освещения при работе с краном шасси !!!



22833451_10210532238087566_2099384525_o by Gennadii Petrovskyi, on Flickr

22879327_10210532238447575_380435112_o by Gennadii Petrovskyi, on Flickr

22883681_10210532238247570_2102742960_o by Gennadii Petrovskyi, on Flickr

22833589_10210532238287571_1980815841_o by Gennadii Petrovskyi, on Flickr

22833740_10210532238047565_2079786704_o by Gennadii Petrovskyi, on Flickr

Изменено 26 октября 2017 пользователем 1/SG2_Ganeshka

[Kraft]

А кто у нас может на подшипники перевести?
Выглядит круто.

[An2]

Ручка от кабана не тяжеловата для такой конструкции? Я к тому что даже при более сильных моторах усилие руки для преодоления сопротивления при отклонении ручки может быть меньше желаемого, т.к. складывается с весом самой рукоятки, которая при отклонении от центра будет отклоняться в ту-же сторону из-за своего веса.

[1/SG2_Ganeshka]

А кто у нас может на подшипники перевести?

Выглядит круто.

да там все очень просто , я могу дать размеры токарных адаптеров , вам главное найти кто их сделает и подшипники с Aliexpress подшипники с фланцем . Наконец то нету тех жестких люфтов которые у меня были ...

Ручка от кабана не тяжеловата для такой конструкции? Я к тому что даже при более сильных моторах усилие руки для преодоления сопротивления при отклонении ручки может быть меньше желаемого, т.к. складывается с весом самой рукоятки, которая при отклонении от центра будет отклоняться в ту-же сторону из-за своего веса.

полетав на як 52 и попилотировав его в полете , усилия при обычном пилотаже очень схожие . При прямолинейном полете и выполнении не запредельных маневров , загруза очень мягкая и реакция мгновенная , это в настоящем самолете . Меня все устраивает на данный момент , может поменяю моторы на сильнее и механику может вообще сделаю из железа. Пока так

[72_Logan]



Маленькое обновление . Нашел наконец то , то что я искал !!!! Сравните какая гравировка была до и теперь !!!





Так в чем была проблема? Так и не объяснил.

Тоже затеял обновить свои панели таким способом.

Это лазер или гравер?

[1/SG2_Ganeshka]

Так в чем была проблема? Так и не объяснил.



Тоже затеял обновить свои панели таким способом.



Это лазер или гравер?

то что идеально выглядит это гравер лазерный , есть один минус рабочая площадь 10 на 10 см и панель делят на куски и наносят , точности в итоге как на макете нету ... Но идеальное качество.я попробую в понедельник ещё одну контору ...почему лазер , а не механическая гравировка ? Все просто , лазер дешевле и нету следов обработки . Надпись практически не выделяется фактурной и при этом просвечивается . Изменено 27 октября 2017 пользователем 1/SG2_Ganeshka

[72_Logan]

А, спасибо! Буду иметь ввиду.

[1/SG2_Ganeshka]

маленькое обновление )) продолжаем вытворять )))



[TheLT]

Это был осознанный выбор с целью «производственной экономии». А то что ценник в конечном итоге получился такой же — это уже «торговая наценка» : )

Не надо дурью маяться с алюминием. Стальной профиль берём и варим. Замутил себе за 4000 р. на круг целую кабину.

[capitanblood]

Приветствую, товарищи вирпилы!

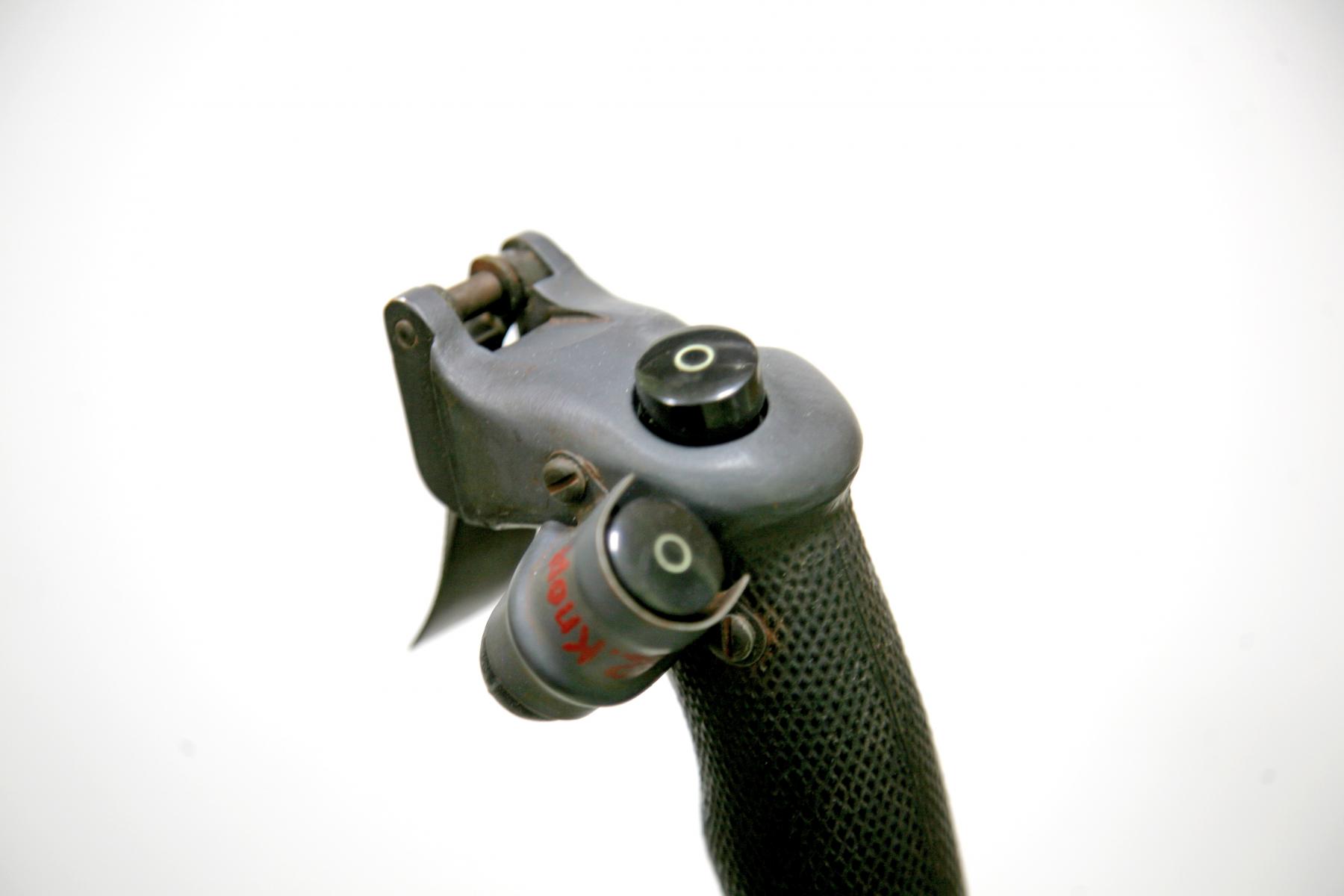

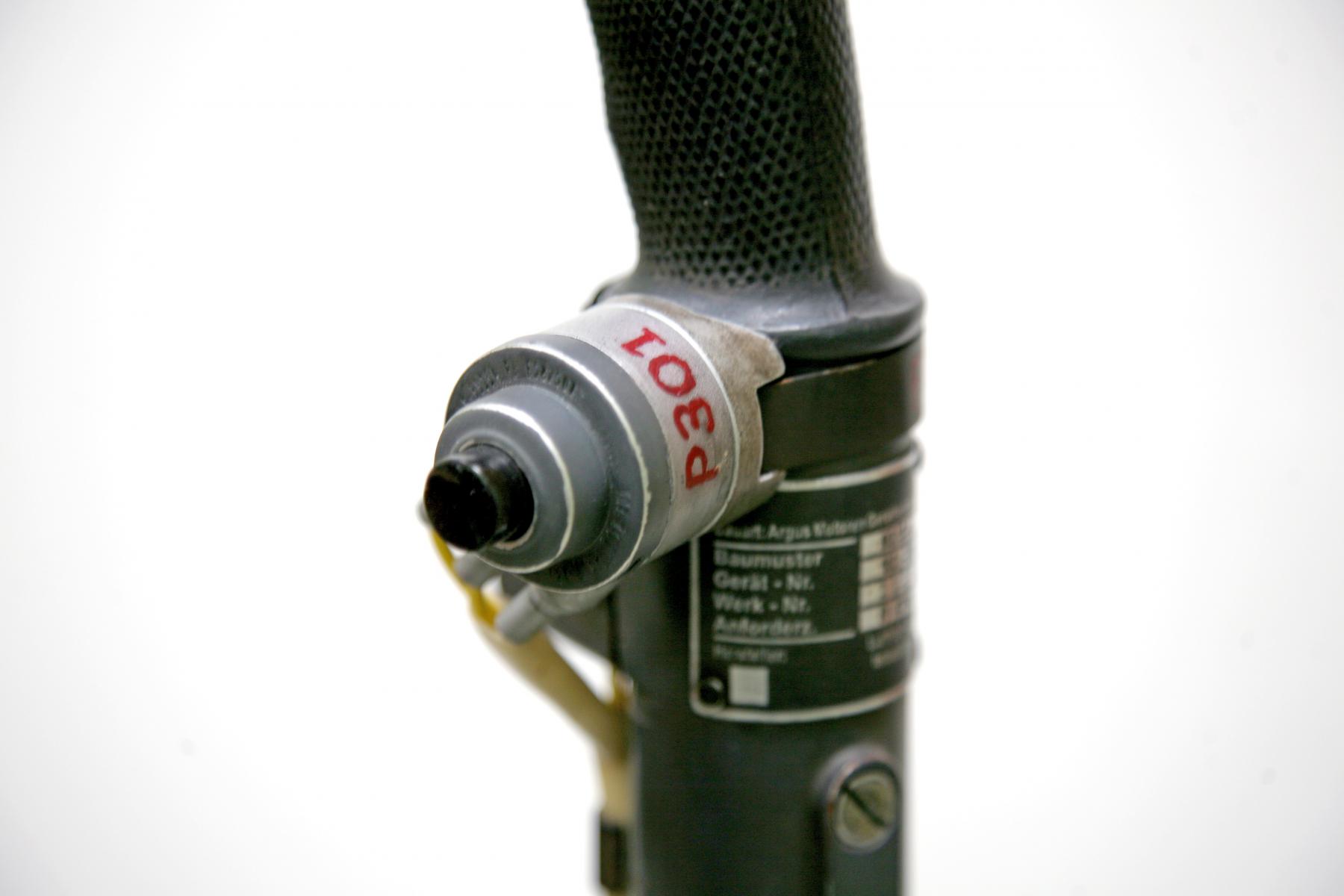

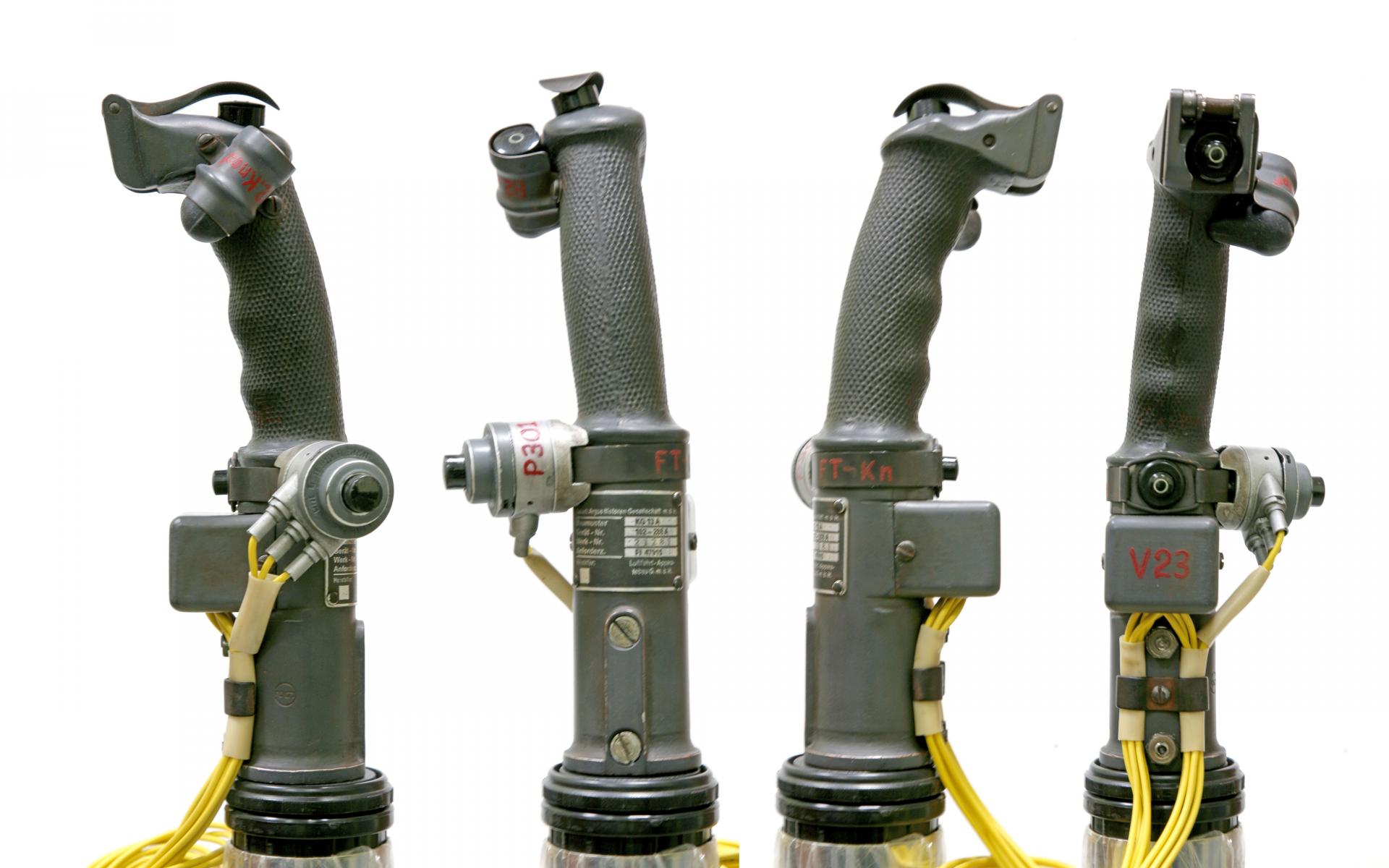

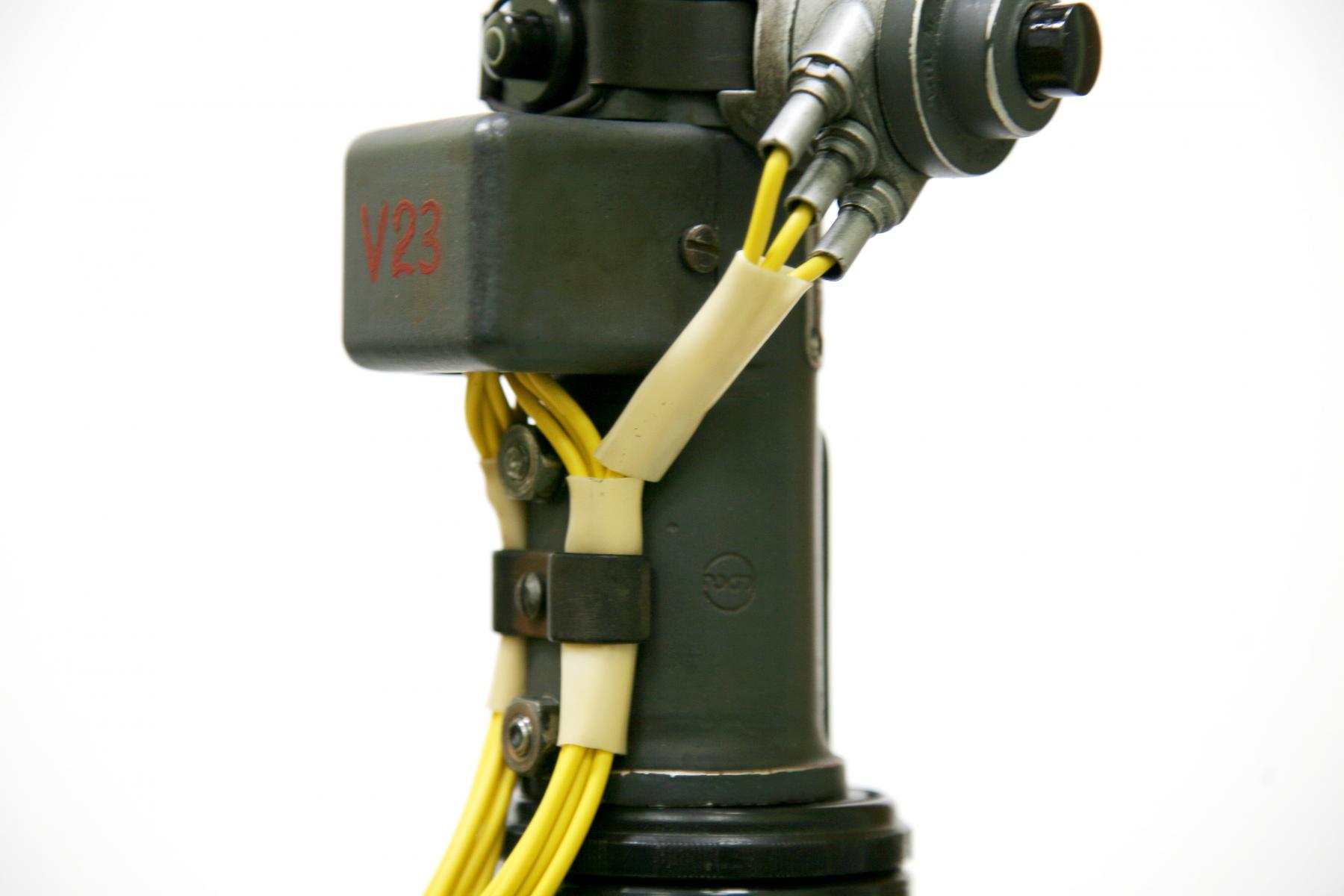

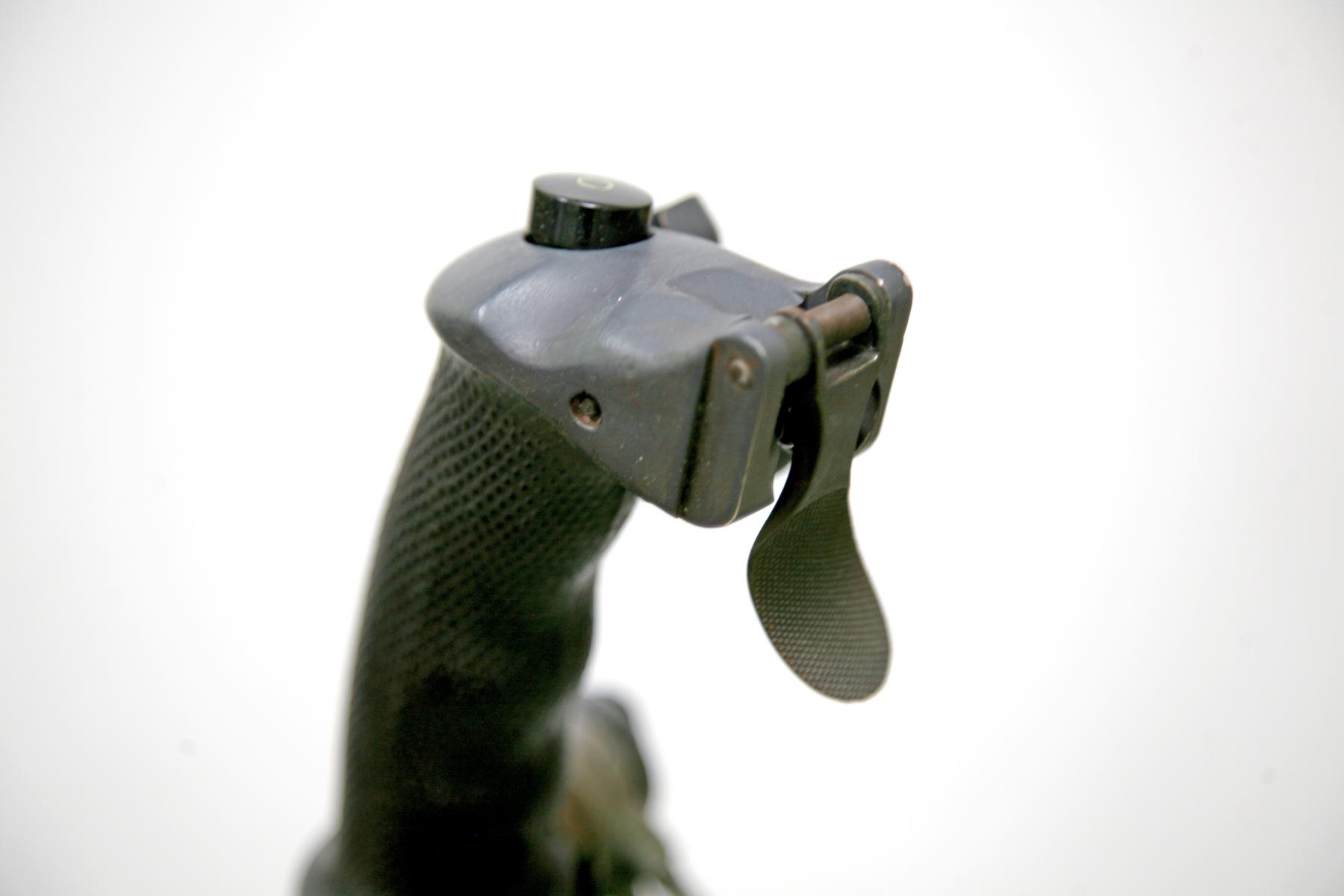

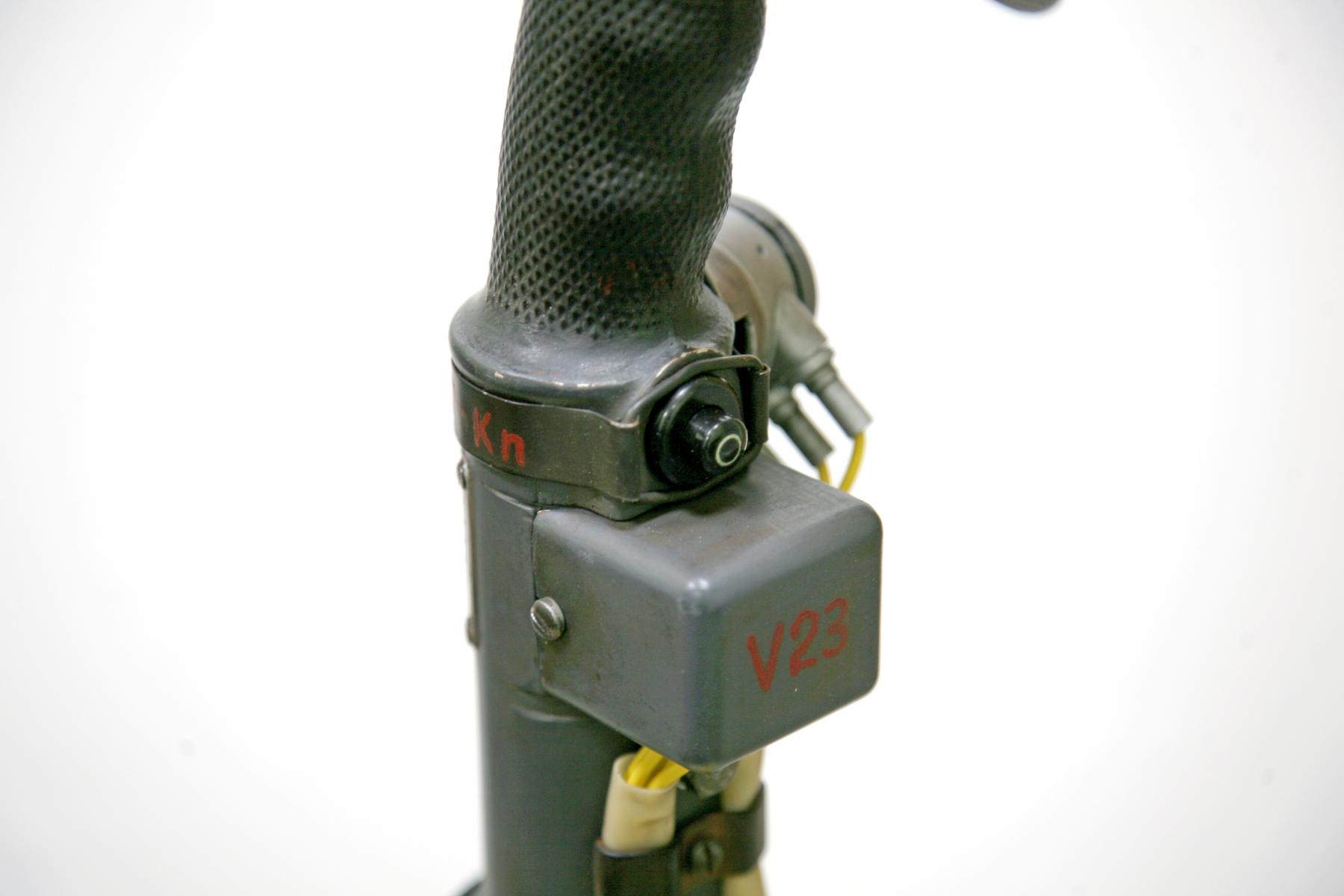

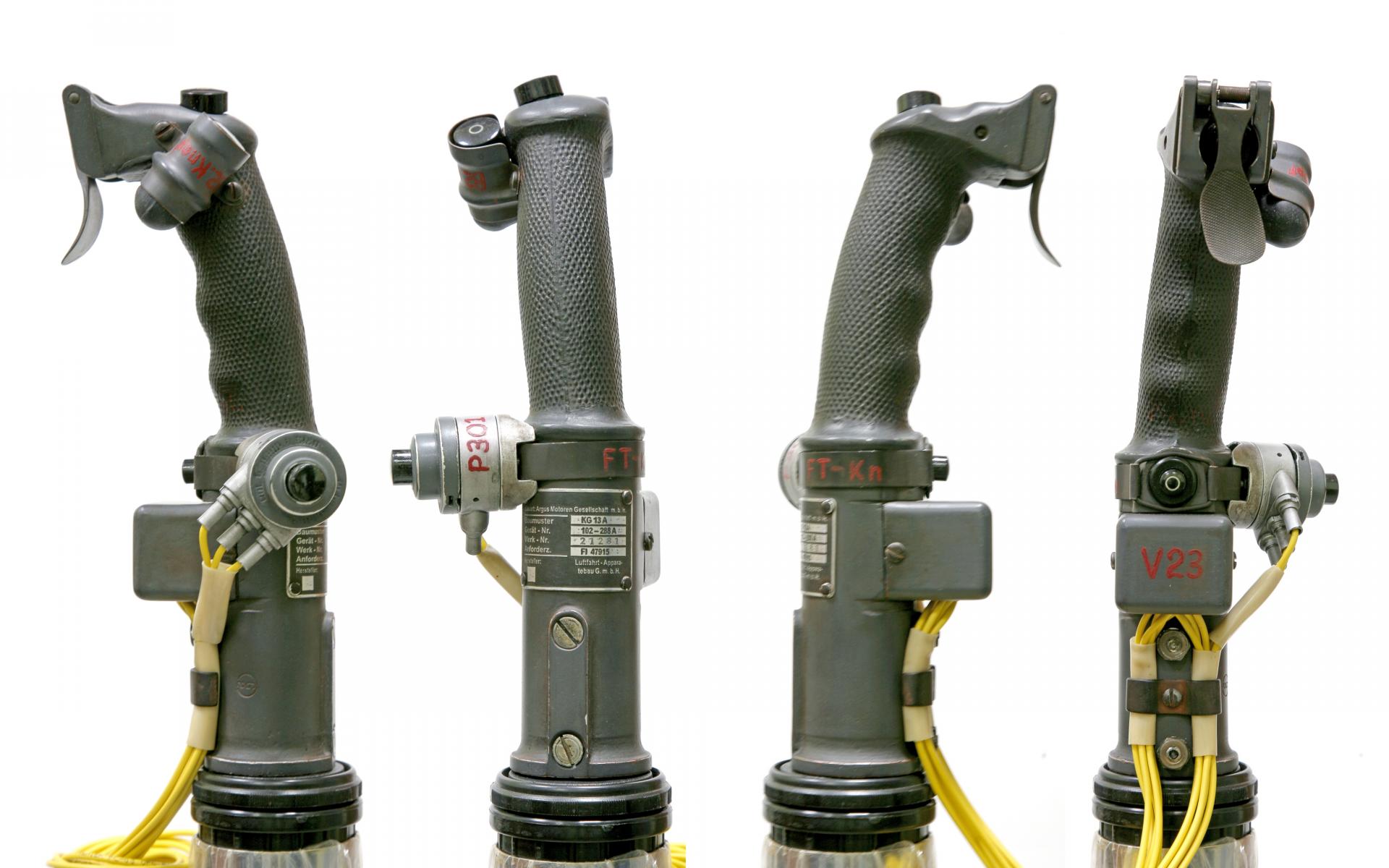

Появился таки у меня наконец вот этот агрегат! Не прошло и двух лет, однако.





Оригинал или нет, кто как думает?
