RenderG Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 (изменено) Там на самом деле без особой моржи. Профиль готовый берут и заглушки. Пластину крепежную им вырезают водорезкой. Потом анодируют. Сама струбцина быстросъемная достаточно дорогая там еще. Мне Олсен скидывал брэнд и модель струбцины, если надо кому - поищу. А еще я им чертежи под пластину для мамбы делал. :-) Вот вам видео процесса сборки. https://youtu.be/KxzOjOoVRNw А про цены. Тут еще такой момент, что этот ценник в евро несколько лет назад небыл таким заоблачным. У них то двухкратных подорожаний небыло. Изменено 16 января 2017 пользователем RenderG 1
Zorik79 Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 (изменено) Сама струбцина быстросъемная достаточно дорогая там еще. Мне Олсен скидывал брэнд и модель струбцины, если надо кому - поищу. А еще я им чертежи под пластину для мамбы делал. :-) струбцина быстросъемная - подскажите где купить. буду очень благодарен Изменено 16 января 2017 пользователем Zorik79
RenderG Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 Тут например. http://german-instrument.ru/bessey/rychazhnye-strubciny/izmenyaemyj-zazhim-s-kolenchatym-rychagom-1/zazhim-s-vydvigaemym-uporom-na-gorizontalnom-osnovanii-stc-ihh-bessey-stc-ihh15 2
BoNzo Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 (изменено) Давно ими заинтересовался, но дорого. Коллега освоил их производство у нас. Скоро сделает топик с темой. Себе заказал в опытную эксплуатацию, пользуюсь, доволен как слон Вещь незаменимая, если стремитесь к минимизации места хранения + ставиться за секунды. Вообщем раму я на дачу обратно отвез Изменено 16 января 2017 пользователем BoNzo
RenderG Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 Ох, чую его тема, которая анонс ух соберет. :-) 1

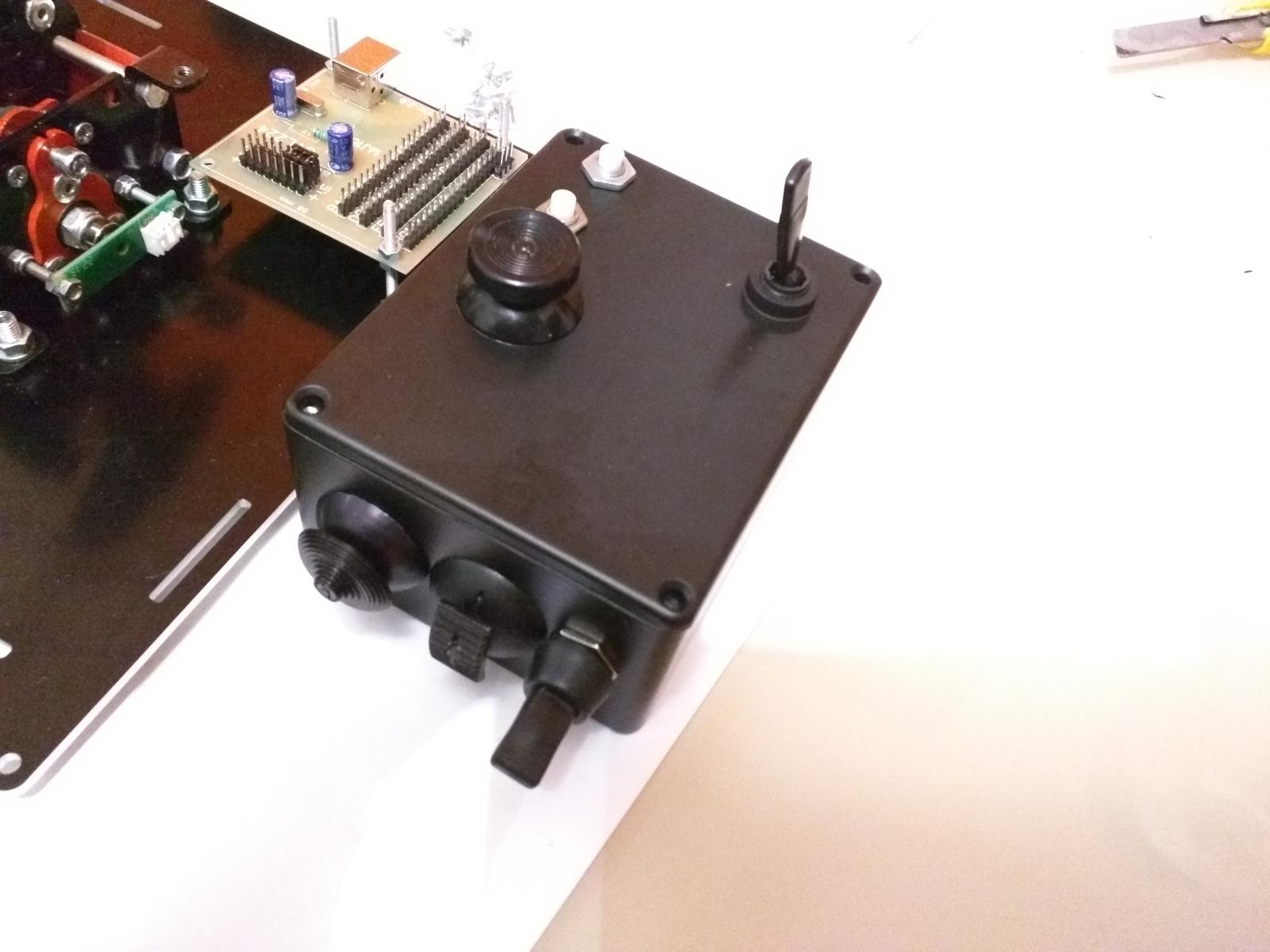

BoNzo Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 Вот кстати фото как получилось. РУД себе сейчас переделал уже тоже. Поменял ручку, добавив 4поз кнопки КНР и металлический корпу на заказ тоже сделали
RenderG Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 (изменено) Нормально, пробовал так же с тем же корпусом - не понравилось. Люблю TQS. И ручка чаще обойдется дешевле набора 8КНР+8КНР-М1+2КПН. Хотя кнопки очень зачетны. А как кнопки закреплены внутри? Изменено 16 января 2017 пользователем RenderG
BoNzo Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 (изменено) Термоклей. Да, кнопки супер, металл, качество при каждом нажатии чувствуешь) Изменено 16 января 2017 пользователем BoNzo
=FA=CATFISH Опубликовано: 16 января 2017 Опубликовано: 16 января 2017 РУД. Теперь металл) Пла-не-та жЕ-ЛЕ-зя-ка. ПОЛЕЗНЫХ Ископемых - нет. Ничего нет.
SDV_Fin*19_ Опубликовано: 17 января 2017 Опубликовано: 17 января 2017 (изменено) BoNzo, будь добр, подскажи пожалуйста. Кнопки несколько позиционные типа хатки (2-4-8КНР), где покупал и по какой цене? И на тумблера похожий как называется? М1? Изменено 17 января 2017 пользователем SDV_Fin_19
BoNzo Опубликовано: 17 января 2017 Опубликовано: 17 января 2017 (изменено) На боковой панкли у меня установлены 4кнр, 2кпн, тумблер KN3(B)-113AP-A3 ON-OFF-(ON). Самые дешевые предложения по кнр, что я нашел - через chipfind, там покупал у человека напрямую, 2-3к руб каждая, новые. Там же 2кпн, дешевле, вроде за 1к. Изменено 17 января 2017 пользователем BoNzo 1
RenderG Опубликовано: 17 января 2017 Опубликовано: 17 января 2017 (изменено) 4-КНР имеет насечку по 4 сторонам (типо разметки верх/низ/право/лево). На фотках ее нет. По идее это 8-КНР без ограничивающей кулисы. Тоесть можно круг провести. Зы. Там же сам брал у человека. 4Приезжать в 7 утра на митинский радиорынок эт да. Так еще и сам процесс выглядит как в кино показывают шпиенов или наркобарыг. :-) Зы 2КПН в Чипидипе 880р. У человеков видел по 500-600. Внезапно на том же чипидипе есть и дешево 204к кнопки. (Для поршней) А вот 2КНР (любителям СУшек они пригодятся) там очень дорогие неоправданно почемуто. М1 это я писал к 8КНР-М1. М1 значит впуклая шляпка. Изменено 17 января 2017 пользователем RenderG 1
BoNzo Опубликовано: 17 января 2017 Опубликовано: 17 января 2017 (изменено) Про насечки не в курсе, но у меня 4кнр однозначно, кулиса на 4 положения) поднял электронную переписку, 4кнр + 2кпн взял за 3к. Зы человеку сказал что на митинский я не попрусь и договорились на нейтральном метро встретиться)) Изменено 17 января 2017 пользователем BoNzo
RenderG Опубликовано: 17 января 2017 Опубликовано: 17 января 2017 Наверное, новые без насечек делают. Но обычно вот. http://www.zip-2002.ru/albom/4knr7.jpg

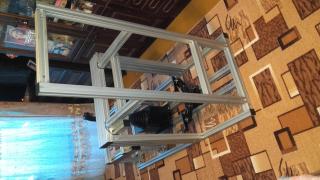

=AD=palich Опубликовано: 23 марта 2017 Опубликовано: 23 марта 2017 Вот и отпуск наконец то дошли руки до сборки,сегодня почти всё собрал осталось за небольшим стою перед выбором сиденья ведь всё таки в нём надо будет делать вырез. Великая вещь этот конструкционный профиль. 1
Gargoyle Опубликовано: 23 марта 2017 Опубликовано: 23 марта 2017 (изменено) Прикрепленные миниатюры Круто - шкаф на полу, стул, кровать на стене))) О! И на потолке шкаф! Изменено 23 марта 2017 пользователем Gargoyle
=AD=palich Опубликовано: 23 марта 2017 Опубликовано: 23 марта 2017 (изменено) Круто - шкаф на полу, стул, кровать на стене))) О! И на потолке шкаф! Почему то здесь так фотки встали никак не переворачиваются Изменено 23 марта 2017 пользователем =AD=palich
Gargoyle Опубликовано: 23 марта 2017 Опубликовано: 23 марта 2017 не переворачиваются Надо кого та вумного попросить перевернуть, не смотрится так)
=AD=palich Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 (изменено) РУД. Теперь металл) Я смотрю вы взяли руд с креплением под ручку Кота а не лучше ли было брать с креплением под другую ручку у Виталия много вариантов под разные ручки. Изменено 24 марта 2017 пользователем =AD=palich
FF*nuBo*03 Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 Вот и отпуск наконец то дошли руки до сборки,сегодня почти всё собрал осталось за небольшим стою перед выбором сиденья ведь всё таки в нём надо будет делать вырез. Великая вещь этот конструкционный профиль. Во сколько обошелся материал?
JGr124_boRada Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 . Великая вещь этот конструкционный профиль. Таки да, но "золотой" су*а..
=AD=palich Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 (изменено) Во сколько обошелся материал? Раза в два дешевле чем немецкий точную цену не могу сказать так как покупалось всё в течении двух лет.Да и я на цену не смотрю для себя делаю.В таком виде приблизительно 30 000 рублей(но не более) материалы а работа естественно своя.Но ведь по сути не дороже хорошего компьютерного стола. Таки да, но "золотой" су*а.. Да но не дороже денюг то.))) Изменено 24 марта 2017 пользователем =AD=palich
La_GGaR Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 Поделись, где брал профиль? Что-то в оффлайне на меня делают большие глаза, когда спрашиваю про такую диковинку, интернет упорно предлагает закупиться промышленными масштабами в Челябенске.
FF*nuBo*03 Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 Критику нормально воспринимаете?) На мой взгляд из этого количества материала можно было 2 места сделать.)
StorkNet Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 @La_GGaR«Соберизавод», «Алюмика» @FF*nuBo*03 Ну не два… Но некоторые «конструкционные странности» действительно имеются : )
=AD=palich Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 (изменено) @La_GGaR «Соберизавод», «Алюмика» @FF*nuBo*03 Ну не два… Но некоторые «конструкционные странности» действительно имеются : ) Касаемо конструкции то это ещё не окончательный вариант а только основа со стойкой под монитор.Не забывайте что что куда то надо ставить РУД. клаву,мышь,колонки и так далее и всё это к чему то надо будет крепить да и желательно делать быстросъёмным и взаимозаменяемым А в конечном итоге это будет замена компьютерного стола. Критику нормально воспринимаете?) На мой взгляд из этого количества материала можно было 2 места сделать.) Можно и 3 если повесить 7 дюймовый монитотр и вместо джоя взять геймпад. Но тогды прощай зрение))))) Изменено 24 марта 2017 пользователем =AD=palich
=AD=palich Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 (изменено) Поделись, где брал профиль? Что-то в оффлайне на меня делают большие глаза, когда спрашиваю про такую диковинку, интернет упорно предлагает закупиться промышленными масштабами в Челябенске. Я брал в соберизавод а эскиз с расчётом количеста и размеров профиля делал в программе MAY-CAD. Изменено 24 марта 2017 пользователем =AD=palich
JGr124_boRada Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 (изменено) Я брал в соберизавод а я тут http://www.rsi-llc.ru/catalog/72/ нарезали по размеру, выслали транспортной компанией. Изменено 24 марта 2017 пользователем JGr124_boRada
=AD=palich Опубликовано: 24 марта 2017 Опубликовано: 24 марта 2017 (изменено) а я тут http://www.rsi-llc.ru/catalog/72/ нарезали по размеру, выслали транспортной компанией. Здесь 40 профиль получше будет он более совместим с фурнитурой ITEM.Когда брал я его не нашёл а у профиля ITEM заоблачная цена.Немцы как раз из него собирают. Изменено 24 марта 2017 пользователем =AD=palich

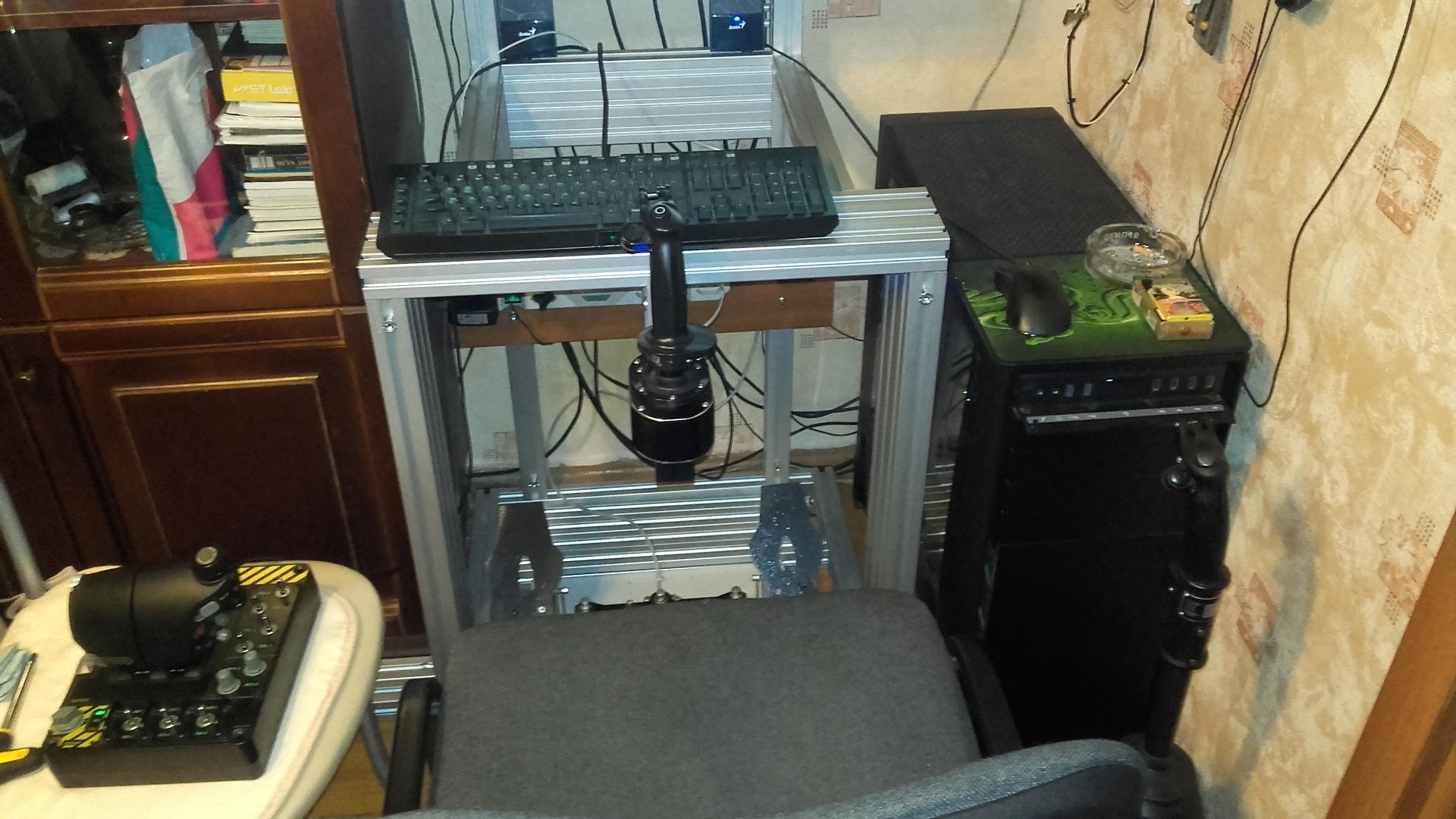

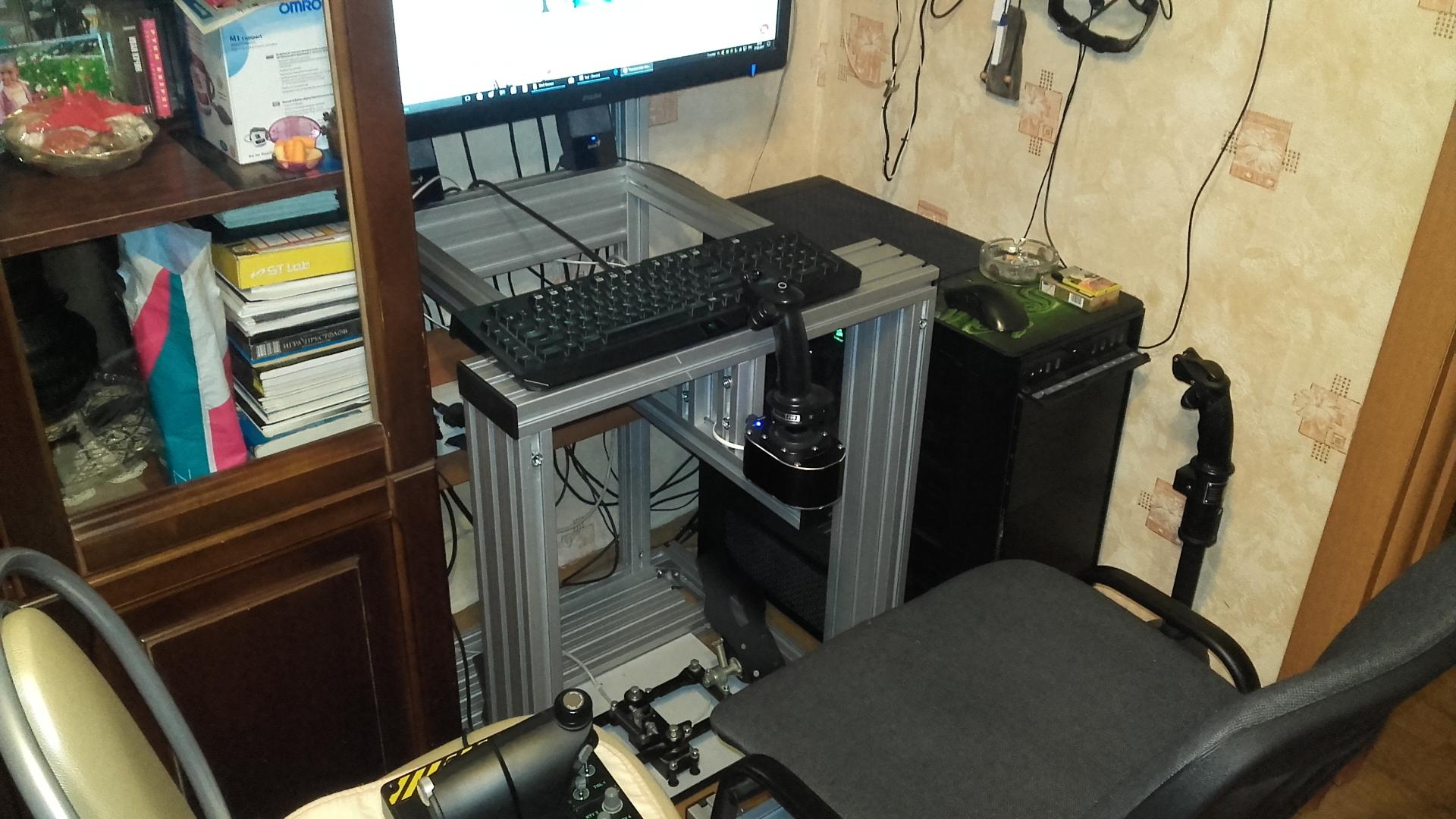

=AD=palich Опубликовано: 27 марта 2017 Опубликовано: 27 марта 2017 (изменено) Пока получается как то так.Джойстик выдвигается или убирается в сторону. Изменено 27 марта 2017 пользователем =AD=palich 1
Shturman Опубликовано: 28 марта 2017 Опубликовано: 28 марта 2017 (изменено) Напольник в стороне???? У вас нет ничего святого!!! Мир обречён...)))) Изменено 28 марта 2017 пользователем Shturman 1
=AD=palich Опубликовано: 28 марта 2017 Опубликовано: 28 марта 2017 Напольник в стороне???? У вас нет ничего святого!!! Мир обречён...)))) А это не специально это нарочно чтоб придать сомнений,видите вы уже клюнули)))))))А если серьёзно то он пока мешает дальнейшей работе так как ещё не всё сделано.
JGr124_boRada Опубликовано: 28 марта 2017 Опубликовано: 28 марта 2017 Черновик - подгонка расстояний, углов, материалов, кабелей. 1
Mihalich1981 Опубликовано: 28 марта 2017 Опубликовано: 28 марта 2017 Ни когда не понимал, когда настольный джой ставят между ног. В чем прикол? Хода нет, но вместо кистевых движений плечевые. Не знаю.... 2
=VIRPIL=Baur Опубликовано: 28 марта 2017 Опубликовано: 28 марта 2017 Ни когда не понимал, когда настольный джой ставят между ног. В чем прикол? Хода нет, но вместо кистевых движений плечевые. Не знаю.... Могу предположить что локоть лежит на коленке при такой высоте. Или может удлинитель планируется.
JGr124_boRada Опубликовано: 28 марта 2017 Опубликовано: 28 марта 2017 (изменено) Ни когда не понимал, когда настольный джой ставят между ног. В чем прикол? Хода нет, но вместо кистевых движений плечевые. Не знаю.... Видно что не понимаете. С точностью до наоборот - тут и кистевые движения и плечевые. На удлинителе кисть работает меньше. А сбоку или на столе ровно так же. Мне удобнее центральное расположение РУС. А чтоб понять, нужно вдумчиво попробовать. Могу предположить что локоть лежит на коленке при такой высоте. Или может удлинитель планируется. Локоть прижат к телу, считай что висит расслабленно. Рука не на весу. Вполне комфортно. На РУС локоть не должен лежать ни на чем. Именно так, как появится другая механика, будет с удлинителем, вырез уже сделан. Изменено 28 марта 2017 пользователем JGr124_boRada 1
=AD=palich Опубликовано: 29 марта 2017 Опубликовано: 29 марта 2017 Ни когда не понимал, когда настольный джой ставят между ног. В чем прикол? Хода нет, но вместо кистевых движений плечевые. Не знаю.... Вот Вам пример использования довольно таки комфортно.https://www.youtube.com/watch?v=TQWKTqe88kI
mi1vus Опубликовано: 31 марта 2017 Опубликовано: 31 марта 2017 Вот и отпуск наконец то дошли руки до сборки,сегодня почти всё собрал осталось за небольшим стою перед выбором сиденья ведь всё таки в нём надо будет делать вырез. Великая вещь этот конструкционный профиль. Как думаете, сможет такой каркас из конструкционного профиля выдержать килограммов 300-400 (приборы, кресло, пульты и т.д.) Хотел варить но так как собирается все в квартире - как сваренную раму заносить в квартиру не знаю, разборную не очень хочется делать. А тут вижу вашу конструкцию...
JGr124_boRada Опубликовано: 31 марта 2017 Опубликовано: 31 марта 2017 (изменено) Есть нюансы. Профиль не волшебный, поддается на скрутку и изгиб при перегрузке. Это нужно учесть при проектировании. Но основная проблема в крепеже. Именно в нем потом идут перекосы и болтанка конструкции. Необходимо использовать усиленные уголки и пластины. PS Это что же за оборудование на 400 кг? Снятое с самолета чтоль? Рекомендую все же варить с элементами крепления. Чем меньше узлов крепления тем жестче конструкция. Изменено 31 марта 2017 пользователем JGr124_boRada
