Наши кабины

[Swift_CCCP]

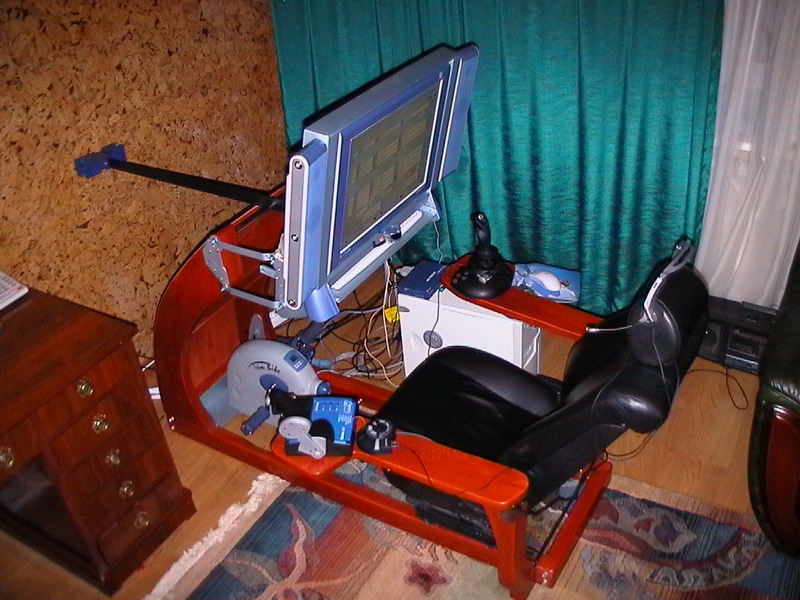

Ты помнишь как все начиналось...

[RenderG]

Надо красить!

[=VIRPIL=Baur]

Я, как многолетний владелец кокпита, могу твёрдо сказать - без надписей такое кол-во кнопок бесполезно И будущие панели от BRD скорее будут иметь меньше кнопок и тумблеров, но обязательно подписаны бОльшей частью.

[alextus]

А как могут быть подписаны кнопки для универсального кокпита, ведь летать хочется на разных ЛА,
пит под один любимый ЛА - это надо быть особым цениелем

[U053]

А как могут быть подписаны кнопки для универсального кокпита, ведь летать хочется на разных ЛА,

пит под один любимый ЛА - это надо быть особым цениелем

Сменная накладка на панель. Очень просто делается.

[=VIRPIL=Baur]

А как могут быть подписаны кнопки для универсального кокпита, ведь летать хочется на разных ЛА,

А как можно запомнить БОЛЬШОЕ количество расположенных управляющих функций от разных ЛА без подписей? - НИКАК! Или они должны совпадать для большинства ЛА. Что и будет сделано.

[-DED-LesNOY]





А как можно запомнить БОЛЬШОЕ количество расположенных управляющих функций от разных ЛА б



наверное тему вкупили про свистки, или про вертушки ?

[alextus]

Да, какая то часть функций общая:  переключатели  шасси, закрылки, аккумуляторы, генераторы,...
Но бОльшая часть  переключателей, кнопок  уникальны для каждого кокпита.
на счет сменных надписей  - теоретически можно, но практически, мне кажется, менять накладки каждый раз когда берешь другой ЛА, быстро надоест.



Универсальный кокпит с сотней тумблеров для трех-пяти ЛА !... не представляю как в голове держать 300-500 функций, это мало пригодно

есть еще вариант для каждой кнопки прописать специфическую функцию нескольких ЛА, но такие портянки не эстетичны.



[Swift_CCCP]

Ни а какой сотне тумблеров речь не идет.

Вы же не симмеры и боинг не пытаетесь пилотировать.)

Есть два направления

1. Копия кабины одного ЛА

2. Универсальная кабина.

Нам нужен 2й вариат.



1. Рычаг шасси

Чуть различается по механизму работы в разных ЛА.

Но подойдет трехпозиционный. Расположение слева перед собой.

2. Рычаг закрылок - это ось, я бы расположил в районе рычага шасси.

Визуально можно видеть угол.

3. Панель "электричества"

ВКЛ, фара, АНО, подсветка, магнето итд

Прямо перед собой справа.

4. Гак, воздушный тормоз - слева.



И так можно продолжать.

Идеальный вариант это взять ИЛ-2, ЛокОН Войну в небе и еще что нужно.

Выписать все функции управления. Процентов 70 будет одинаковым.

Дотошной молодежи с большим количеством свободного времени полно на форуме,

Файлик для экселя могли бы набросать.



Сложность могут вызвать свистки типа МИГ-21 с его "баяном" и его сверстники.

[Mihalich1981]

Я лично для себя решил, что важней всего принцип - все под рукой. Тк в скором будущем шлем заменит кокпит и тут надо будет как то на ощупь нужную кнопочку находить...

[alextus]

Когда шлемы до ума доведут, захочется бОльшего - тактильных ощущений, видеть свои руки, кнопки, тумблеры. Как вариант - дополненная реальность



[Swift_CCCP]

Михалыч, тогда уж ждать когда сигнал прямо в мозг будут передавать.

Шлем это промежуточный вариант. У меня есть шлем которому лет 20.

Тогда казалось что вот вот наступит будущее.

А сейчас понятно что оно дальше чем мы думали.)

[Mihalich1981]

Я думаю, что все очень близко. Следующий окулус скорей всего будет 4к.

[1/SG2_Ganeshka]

Я думаю, что все очень близко. Следующий окулус скорей

сомневаюсь что они выпустят 4к в ближайшие 2-3 года . Видео карточек еще нету таких . Теоретически следующее поколение видео карт , но вряд ли , скорее всего будет альтернативный путь развития .

[capitanblood]

Надо красить!

Надо блин, но меня не хватит уже на то, чтобы это все разобрать снова..... Если только попробовать аккуратно без съема кнопок и тумблеров

Есть у меня идея как можно сделать аккуратные надписи без обращений в спец учреждения. Есть такая вещь как бумага для декалей, есть для лазерников, есть для струйников тут кому что важнее, кто занимался стендовым моделизмом поймет о чем я. У лазерника разрешение наверное будет поменьше, а для струйника нужно обрабатывать сверху лаком. Есть с прозрачной основой, есть с белой, хотя мне не встречалась. Ну, белую основу можно и самому на месте надписи вывести. Думаю панели из прозрачного пластика с нанесенными с оборота надписями на этой штуке будут смотреться неплохо, можно еще и подсветку сделать.

[-DED-Groom]

А если примитивную гравировку на пластике и надписи затереть краской?

[capitanblood]

А если примитивную гравировку на пластике и надписи затереть краской?

Ну я про способ "на коленке", а гравировка это уже в рекламные агентства, хотя в крупных городах проблем с этим нет. Можно самому попробовать сделать гравировку гравером, но тут нужен глаз-алмаз и рука не из "Ж".

[-DED-Groom]

Принтером распечатал. Наклеил. И гравируй себе сколько хош. Таже самая коленка в принципе.

[RenderG]

Я вот так наклейки делаю.

[RenderG]

К слову о кокпитах, я себе вот клавиатуру сделал.

Для не слепой печати, ибо габариты не стандартные, как и кнопки. Под правую руку. Для вяких там чатов и прочих вариантов, когда нужно вводить текст.

Дисплей показывает то, что печатаешь, а также всякие статусы типо языка выбранного в винде и всяких там шифтов и состояния курсора мышки (стиком управляется).

Прошивка пока не до конца дописана, и RTC модуль не впаян, для часиков.



Изменено 23 ноября 2016 пользователем RenderG

[alextus]

Есть у меня идея как можно сделать аккуратные надписи без обращений в спец учреждения. Есть такая вещь как бумага для декалей, есть для лазерников, есть для струйников тут кому что важнее, кто занимался стендовым моделизмом поймет о чем я. У лазерника разрешение наверное будет поменьше, а для струйника нужно обрабатывать сверху лаком. Есть с прозрачной основой, есть с белой, хотя мне не встречалась. Ну, белую основу можно и самому на месте надписи вывести. Думаю панели из прозрачного пластика с нанесенными с оборота надписями на этой штуке будут смотреться неплохо, можно еще и подсветку сделать.

таким образом в домашних условиях нельзя сделать белые надписи, а именно они чаще всего нужны в кокпитостроени

[=FA=CATFISH]

 А что за самоклейка, если не секрет???

Двусторонний скотч (в конторах торгующих  материалами для изготовления наружной рекламы)

[capitanblood]

таким образом в домашних условиях нельзя сделать белые надписи, а именно они чаще всего нужны в кокпитостроени

К сожалению пока не могу сказать так это или нет, как только бумага доедет из поднебесной я выложу фотки.

[RenderG]

Самоклейка ломондовская. Гуглить lomond self adhesive. Обычная бумага самоклеющаяся.

[alextus]

В этом виде перчатки не причем, видно всю реальность не окрашенную в зеленый цвет  (и руль и кресло и одежду)
видно это через доп камеру на шлеме прикрепленную.

А вот на зеленом видно только игру,

выходит 2 видео потока совмещаются.
Это открывает возможности для железных кокпитов, все приборы , тумблеры, кнопки реальные, и их видно в шлеме,  и их можно реально пощупать!!!



[RenderG]



Собрал. Красить и шлифовать подлокотники весной - сейчас холодно и краска с лаком не ляжет.

Буду делать также, как и это кресло.



[capitanblood]

таким образом в домашних условиях нельзя сделать белые надписи, а именно они чаще всего нужны в кокпитостроени

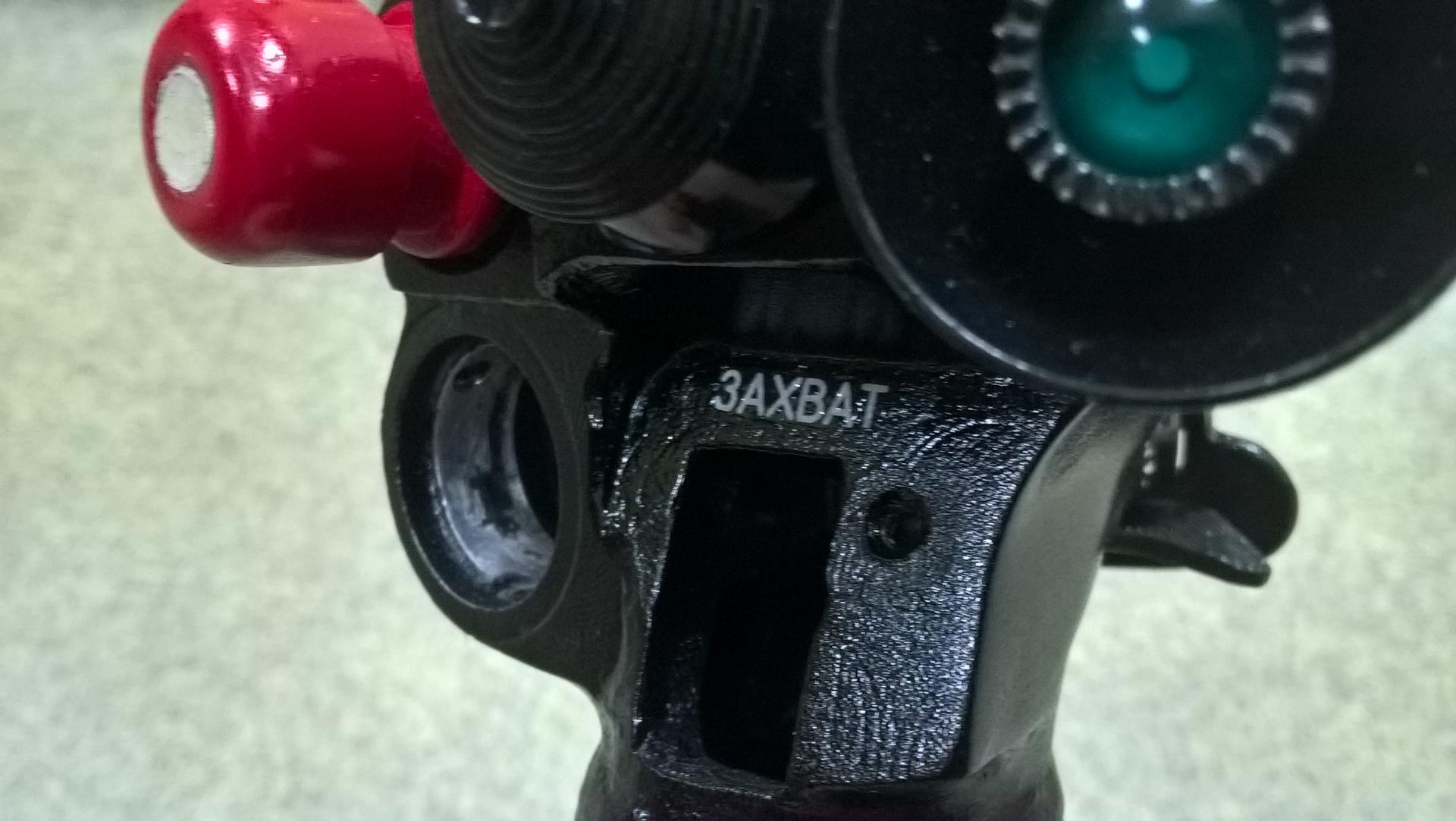

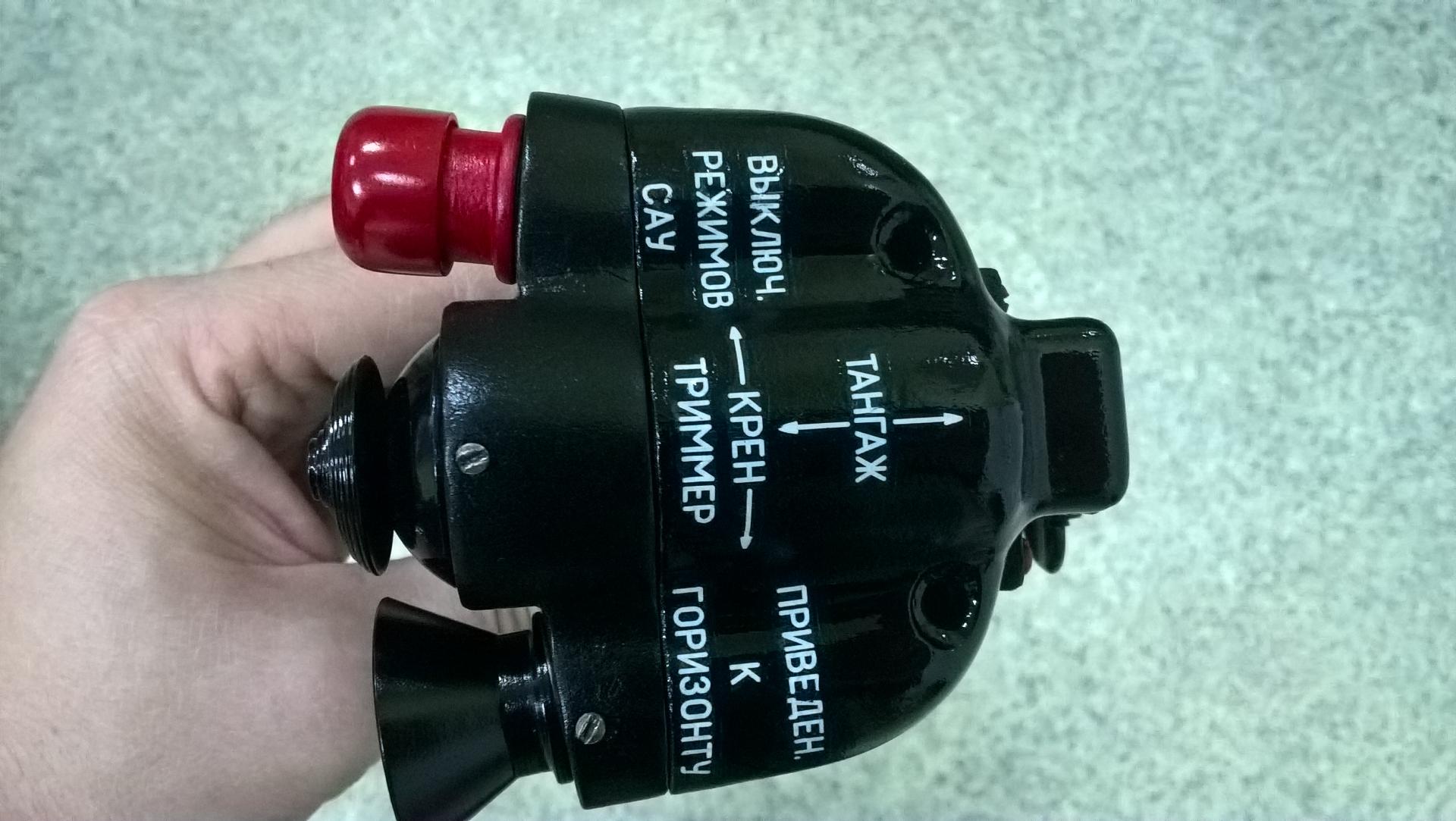

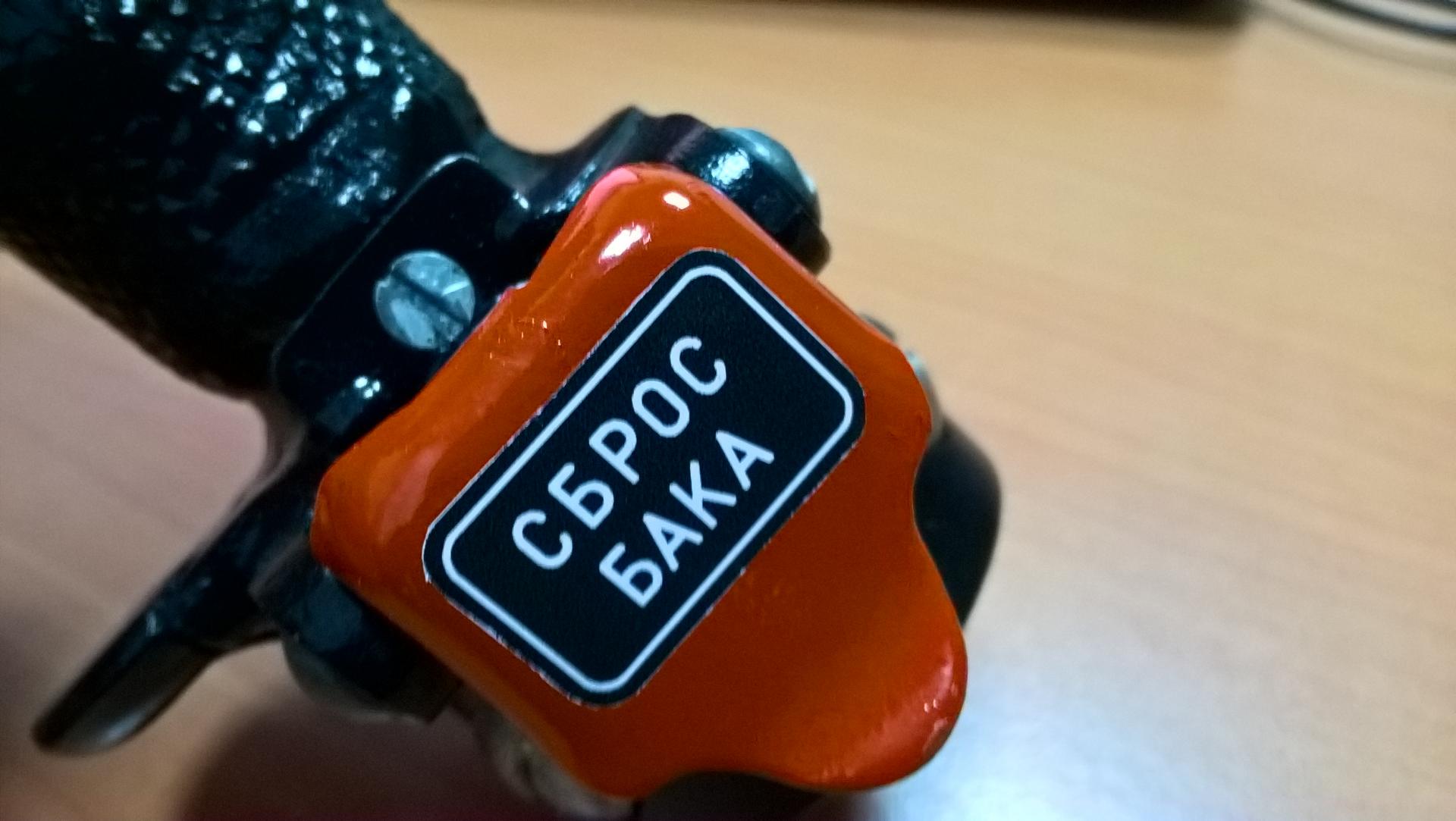

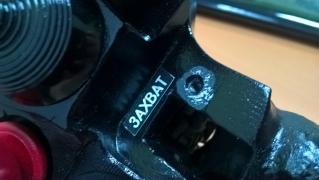

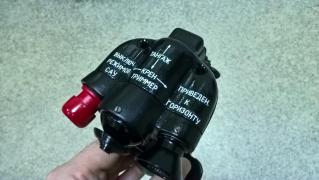

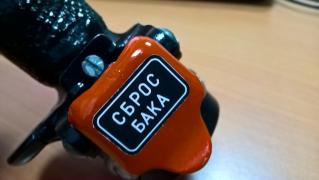

Всех с прошедшими праздниками! Приехала наконец бумага из поднебесной, как обещал делюсь впечатлениями.

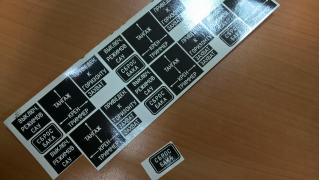

Заказывал два комплекта, один прозрачный, второй с белой основой, оба для струйника, но существуют варианты и для лазерников. Итак, печатаем нужные надписи, ждем когда краска подсохнет, покрываем результат акрилловым лаком, ждем.

Дальше вырезаем нужное и, как в стендовом моделизме, бросаем в воду. Ждем минуту-полторы и переводим на место.

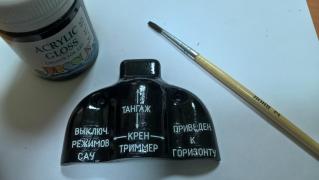

С темным фоном немного сложнее, т.к. Практически невозможно распечатать насыщенный черный цвет.

Пришлось подправлять края и фон черной краской, потом все еще раз пройтись лаком.

В целом, результатом доволен, считаю этот способ очень удобным для домашнего использования.

Изменено 10 января 2017 пользователем capitanblood

[-DED-Groom]

А что за рус?

[capitanblood]

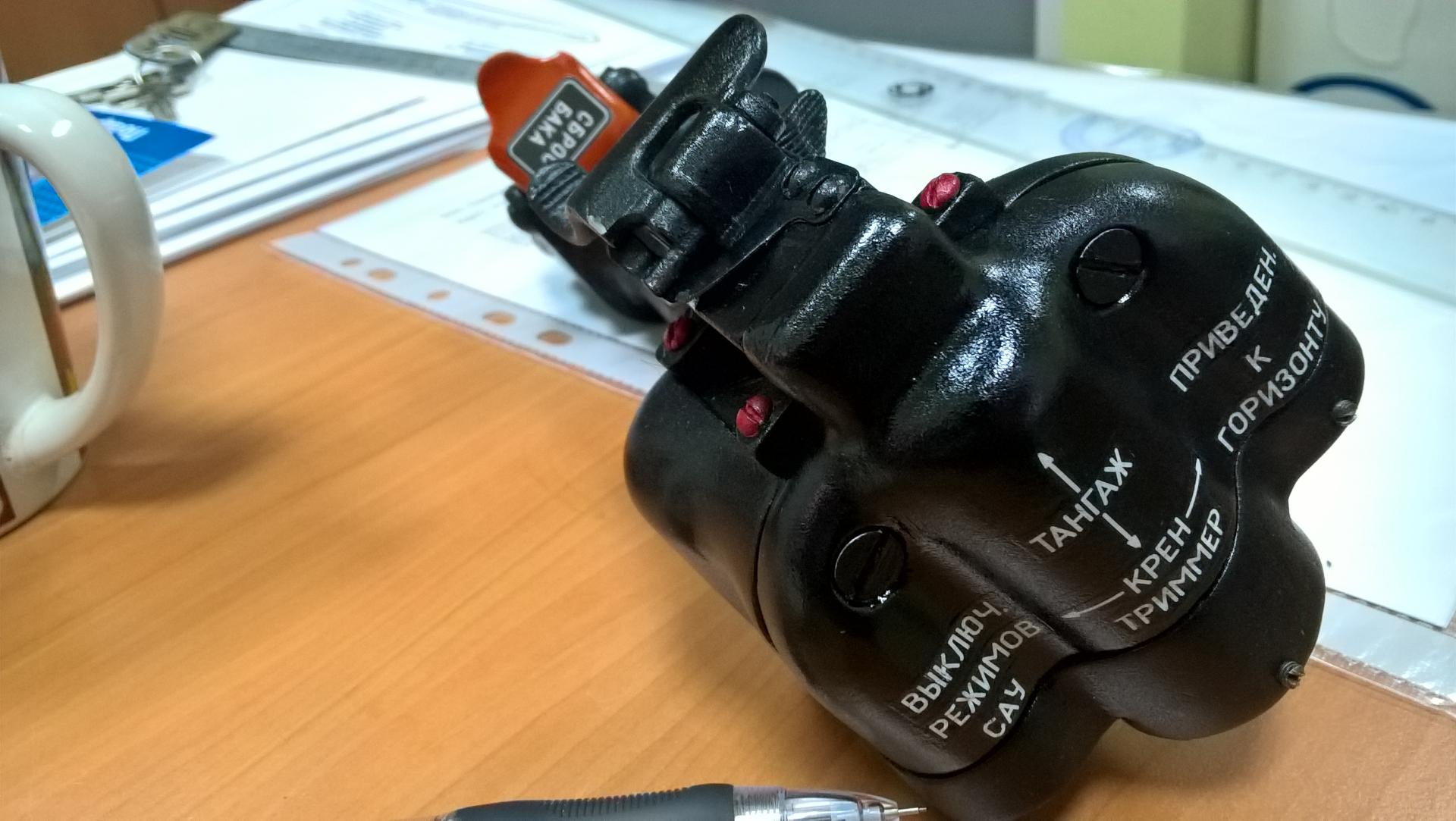

А что за рус?

От МиГ-23, правда некомплектный, нет нижней части с тормозом и системой отключения АП. От 512к был только колпачок, корпус от 205к. ДН-10 тоже достался не оригинальным, а переделанным в хатку, сейчас переделываю обратно на тензодатчики. Кстати, если у кого есть ненужное основание с тормозом от МиГ-21, 23, 25, 27 или 31 стуканите в личку. Изменено 10 января 2017 пользователем capitanblood

[Vumpel18]

Итак, печатаем нужные надписи, ждем когда краска подсохнет, покрываем результат акрилловым лаком, ждем.

Дальше вырезаем нужное и, как в стендовом моделизме, бросаем в воду. Ждем минуту-полторы и переводим на место.

В целом, результатом доволен, считаю этот способ очень удобным для домашнего использования.

Смачно смотрятся надписи.

С Вашего позволения постучусь в личку.

[Mihalich1981]

По моему отлично получилось!

[RenderG]

Про распечатку черного.
Да. Полностью черного прираспечатке не получим, но есть способ.
Итак. Если нам нужны белые буквы на фоне, Сначала даем шрифту тонкую белую обводочку в 0,2 pt. чтобы он стал пожирнее, при этом просто сменить шрифт на жирный нельзя. Печатаем. Сушим.
Убираем обводку. Вставляем лист повторно. Печатаем.
Профит. Фактически это мы делаем с обводкой типографский трэппинг. Нужно это для того, чтобы перекрыть возможные неровности, ибо податчик принтера не идеален.
Если двух слоев мало - можно до убирания обводки несколько раз пройти еще. Но крайний слой должен быть без



Этот способ справедлив для любого насыщенного цвета и даже для их смеси.

Пример красного в два прохода.

Ну и для сравнения, в один проход:



Ах, да, еще не забываем, что принтеры у нас работают  цветовой модели CMYK, (голубой, фуксии, желтый, черный) и соответственно черный должен быть составным, как то: 75,65,65,100 - для более насыщенного исполнения. Файл соотв тоже должен быть в CMYK, чтобы точно вручную контролировать подаваемые краски.



Кстати, а в крышке разве небыло гравировки? У меня на 29-м гравировка пережила шлифовку, грунтовку, окраску. Потом просто втер гуашь белую, позаимствованную у сына и сверху окрасил лаком прозрачным.



Изменено 11 января 2017 пользователем RenderG

[capitanblood]

Кстати, а в крышке разве небыло гравировки? У меня на 29-м гравировка пережила шлифовку, грунтовку, окраску. Потом просто втер гуашь белую, позаимствованную у сына и сверху окрасил лаком прозрачным.

Да была там гравировка, просто краска, которая использовалась для нанесения в оригинале не захотела поддаться ни одному растворителю и смывке и в итоге забила все канавки, а во вторых я поменял двухпозиционный триммер на 4-х и возникла необходимость нанесения дополнительных надписей.









Я пытался нанести их белой краской, результат был как на Вашем экземпляре, я решил сделать аккуратнее с помощью описанной мной технологией.

Кстати, всем кому интересно бумагу я брал здесь, если так много не нужно то где-то видел пробники на три листа, стоимость порядка 100 руб. была

[RenderG]

Я, емнип, краску выводил просто гвоздем какимто. :-) растворителем советскую окраску ванной не снять. :-)

[ver1ex]

Профит. Фактически это мы делаем с обводкой типографский трэппинг.

Интересно, а сейчас остались люди, которые трэппинг вручную делают?

[RenderG]

Интересно, а сейчас остались люди, которые трэппинг вручную делают?

Конечно же да ;-)

[ver1ex]

Конечно же да ;-)

Это круто, респект )

[Zorik79]

Вот что немцы продают. По мне так дороговато.





https://www.monstertech.de/produkt-kategorie/tischhalterungen/



[RenderG]

Раньше черная стоила столько же, сколько и серебристая. :-) чтото пошле не так у Олсена с анодированием, видать.

[smile_rudder]

Бюргеры цену знают. Германский бренд, наверное)
