контроллер умирает или будет жить ? помогите нубу.

[kybinec]

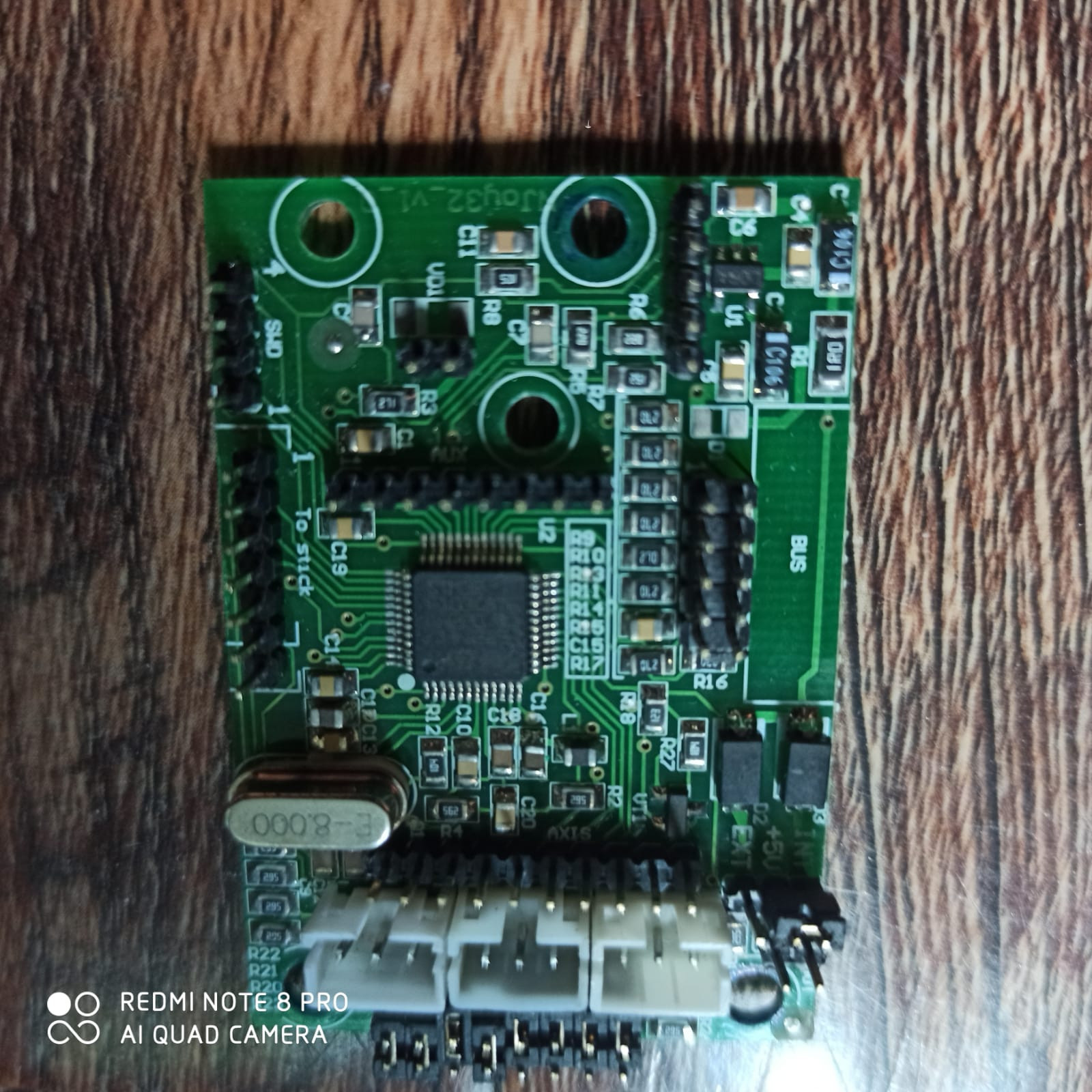

Всем привет. Решил тут недавно изменить жесткость загрузки своего старенького BRD подстульника путем замены пружин. Операция прошла успешно , и после сборки значит включил его радимого для проверки а там понимаешь ось одна отказала. При замене пружин электронику вообще не трогал. Контроллер у меня "двухэтажный" njoy32

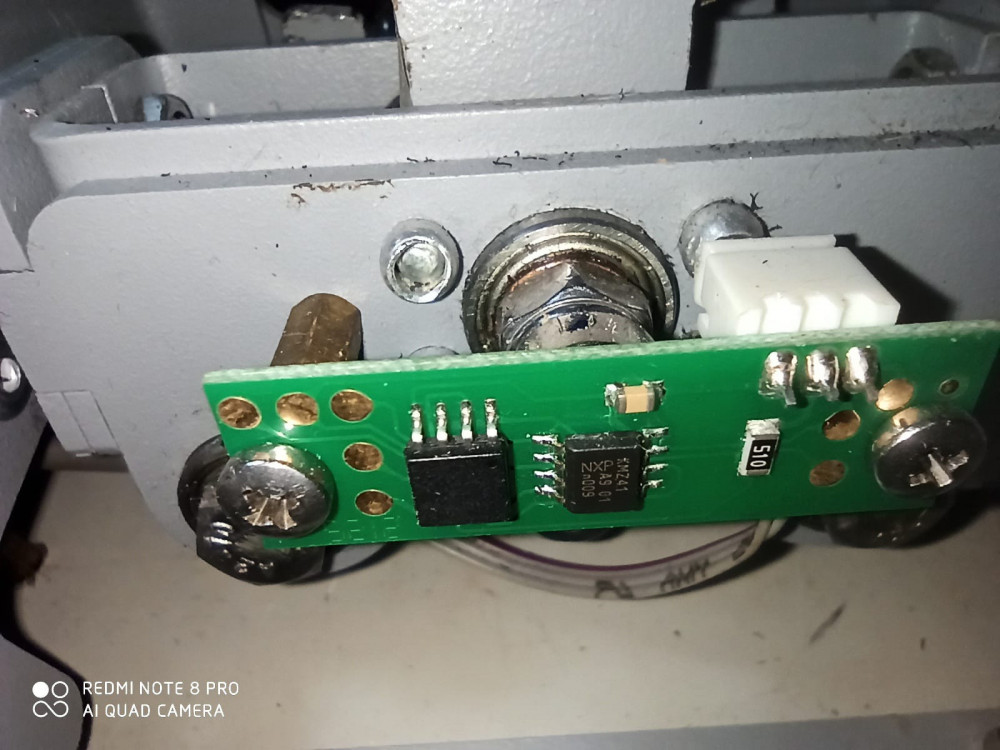

Все фишки отключал и снова подключал эфекта нет.  фишки Магрезов менял местами и соответственно ось не работающая оживала а работающая наоборот. Следовательно

магрезы живые . Кнопки тоже работают корректно. Что можете подсказать? Есть ли способы исправить сей косяк или нужен новый контроллер.?

[Vumpel18]

1. Спиртовая баня платы первого этажа.

2. Пропаять разъём подключения проблемной оси на плате первого этажа ( возможен эф. холодной пайки.

3. Пропаять чип контроллера.

[kybinec]

17 часов назад, Vumpel18 сказал:

1. Спиртовая баня платы первого этажа.

2. Пропаять разъём подключения проблемной оси на плате первого этажа ( возможен эф. холодной пайки.

3. Пропаять чип контроллера.

А можно поподробней 1. Спиртовая баня это что? Тупо погрузить в спирт?

2.  Эфект холодной пайки что это?

3. Ну тут совсем страшно представить ?



2 минуты назад, kybinec сказал:

А можно поподробней 1. Спиртовая баня это что? Тупо погрузить в спирт?

2.  Эфект холодной пайки что это?

3. Ну тут совсем страшно представить ?



Может есть знающие как все-таки найти причину, ну там с помощью мультиметра например?





[Vumpel18]

40 минут назад, kybinec сказал:

А можно поподробней 1. Спиртовая баня это что? Тупо погрузить в спирт?

2.  Эфект холодной пайки что это?

3. Ну тут совсем страшно представить ?



Может есть знающие как все-таки найти причину, ну там с помощью мультиметра например?





1. Промыть платы контроллера спиртосодержащей жидкостью - (антисептик в аптеке, зубная щётка любого члена семьи, промывать до блеска контактов пайки разъёмов).



2. Эффект холодной пайки - недопай контактных дорожек в местах сопряжения с соединительными разъемами (флюс + паяльник 320-360 градусов по Цельсию). Работать по контактам.



3. Если дрожь в руках - путь в мастерскую по ремонту мобильных телефонов, смартфонов. Мастеру поставить задачу пропаять чип контроллера.









[-DED-Ron]

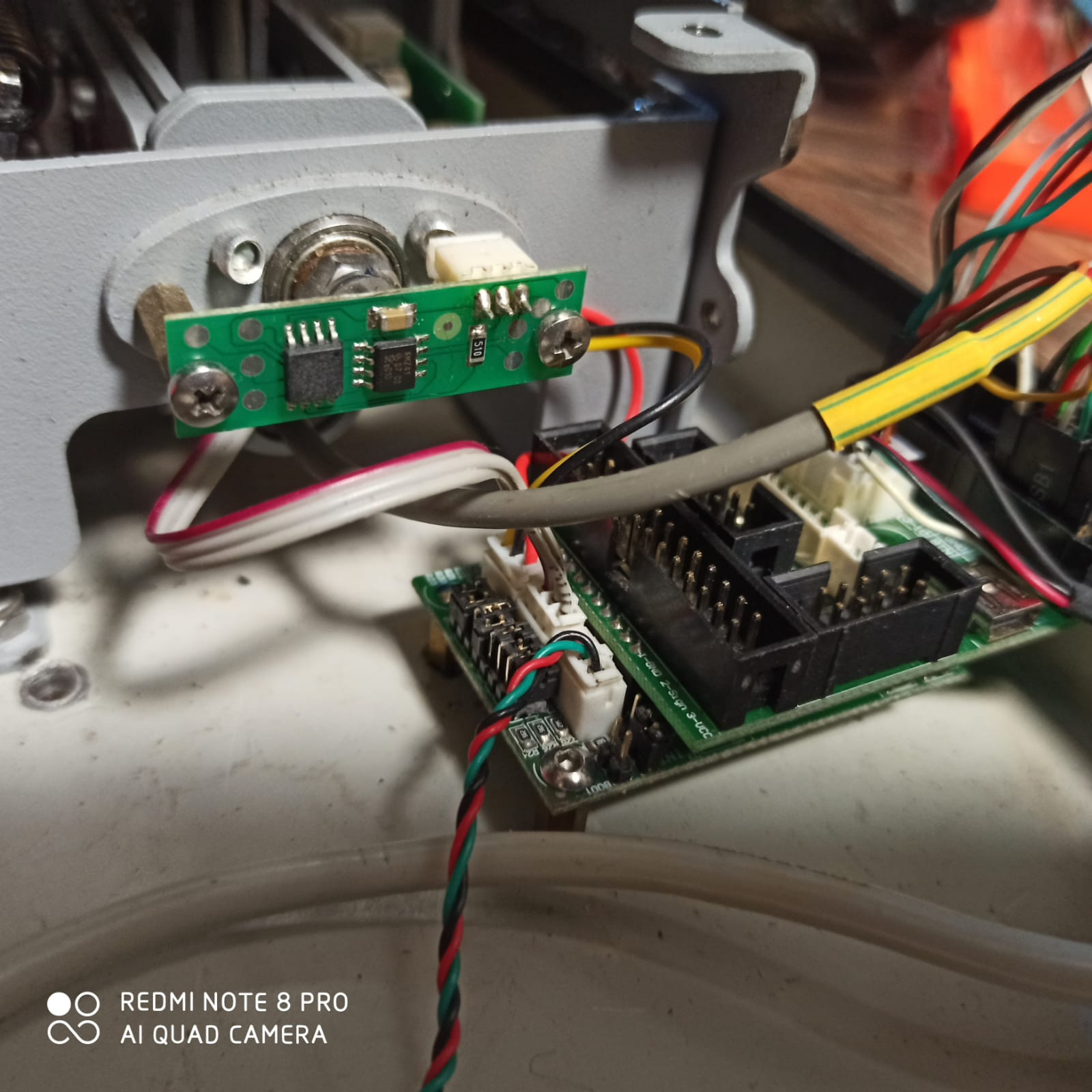

Судя по всему, накрылся один канал (из восьми), раз при перестановке Марсов картина не меняется. Возможно, в этом виновата статика. Хоть на фото и виден белый кабель заземления на фишке USB, сама механика соединена с ним? Или с металлической частью разъема мини USB? Иначе скоро не останется живых каналов. Вижу только 3 задействованных, можно перекинуть на свободные, не забыв правильно поставить перемычку цифра/аналог.
Скриншоты из конфигуратора только приветствуются.

[Harh]

Мож еще, если уже ничего не поможет и будет желание новый контроллер брать, в духовку на 200 градусов минут на 20 Ну эт если пластиковые разъемы  не "легкоплавкие".

[Alex_Oz]

[Nahlebnik]

02.07.2022 в 17:16, Harh сказал:

в духовку на 200 градусов минут на 20

Зачем?

[Harh]

5 часов назад, Nahlebnik сказал:

Зачем?

Для устранения "рассохшейся" пайки. Я так старый домашний телефон "чинил". Ну и плату старого принтера на работе так же чинили.

[BM_906]

Да и видюхи древние тоже так чинили

[Nahlebnik]

1 час назад, BM_906 сказал:

Да и видюхи древние тоже так чинили

ага, потому что нормальный реболл сделать не всегда была возможность. Но все же помнят, что прогрев видеокарт давал временный эффект.

А еще массово запекали видюхи чтобы потом слить их на авито под видом рабочей. помню-помню. Сам на такое не попадал, но вот пара знакомых хлебнула счастья с такими видюхами.



Я к тому, что если уж не поможет восстановление пайки в мастерской по ремонту электроники, духовка вряд ли уже поможет. Ну это уж если совсем беда и проблемы с чипом. Ну а если дело в контактах и пайке, то нормальный мастер с микроскопом на раз обнаружит нарушенный контакт.



Ну и рассохшаяся пайка это что-то новое для меня ?
Результаты непропая видел на платах с али, результаты разрушения от изгиба/кручения тоже видеть приходилось. Пару раз даже видел оторванные дорожки в паре с разрушенным контактом. Видел результаты неотмытого флюса с содержанием кислоты. Пересохшую или рассохшуюся пайку встречать еще не приходилось.

Изменено 9 июля 2022 пользователем Nahlebnik

[kybinec]

Спиртовая баня не помогла, как и пропайка контактов ?. Осталось чип пропаять попробовать но это дело сам наверное не решусь ,мастеру понесу.











02.07.2022 в 16:56, -DED-Ron сказал:

Судя по всему, накрылся один канал (из восьми), раз при перестановке Марсов картина не меняется. Возможно, в этом виновата статика. Хоть на фото и виден белый кабель заземления на фишке USB, сама механика соединена с ним? Или с металлической частью разъема мини USB? Иначе скоро не останется живых каналов. Вижу только 3 задействованных, можно перекинуть на свободные, не забыв правильно поставить перемычку цифра/аналог.
Скриншоты из конфигуратора только приветствуются.

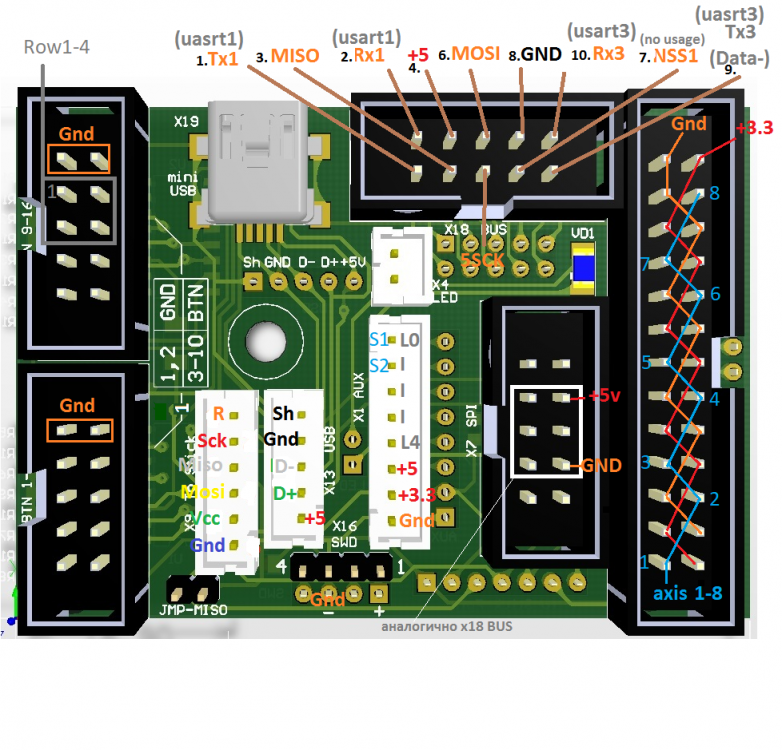

А можно поподробней. Я правильно понимаю что с помощью перемычек можно активировать все 8мь каналов одновременно. Пример на вашей нижней фото? И куда тогда подсоединять фишки магрезов? В самую большую колодку которая справа на верхней фото?



[-DED-Ron]

Зачем нести, если есть свободные, рабочие каналы? Все верно, на большой колодке все 8 осей, первые три дублируются на белых разъемах. Найдите меня в скайпе, помогу чем смогу.

[kybinec]

Дело было не в бабине?. Контроллер оказался более чем живой. Проблема оказалась в ,,прокладке,, между местом вирпила и джойстиком. Я просто все настройки там и калибровки осуществлял штатными средствами винды? чего данный контроллер на дух не переносит. Пользуйтесь VKB-шным конфигуратором VKBDevCfg-C желательно последней версии и да будет вам счастье. И хочу сказать ОГРОМНОЕ СПАСИБО доброму человеку -DED-Ron

за оказанную им помощь. Благодаря ему все исправили и много чего нового для себя узнал.

[Nahlebnik]

ну вот... а мог бы в духовку отправить ни в чем невиновный контроллер

[Nail]

21 час назад, kybinec сказал:

Дело было не в бабине?. Контроллер оказался более чем живой. Проблема оказалась в ,,прокладке,, между местом вирпила и джойстиком. Я просто все настройки там и калибровки осуществлял штатными средствами винды? чего данный контроллер на дух не переносит. Пользуйтесь VKB-шным конфигуратором VKBDevCfg-C желательно последней версии и да будет вам счастье. И хочу сказать ОГРОМНОЕ СПАСИБО доброму человеку -DED-Ron

за оказанную им помощь. Благодаря ему все исправили и много чего нового для себя узнал.

Ты теперь главное про заземление не забудь. Выше уже писали. Очень много проблем с этим контроллером вылезает (не работают кнопки, оси. В моем случае отказала одна из двух плат расширения) если железную механику с контроллером не заземлить. Я делал через провод USB.
