Для чего годятся джойстики на тензодатчиках?

[micro-flight]

8 часов назад, propeler сказал:

Ты не поверишь, но твоя тема, вторая страница



Это я помню, но теперь увидел этот датчик на похожем узле и увидел решение по обвязке для датчика. Теоретическая готовность таким образом приблизилась к 100%. Мне теперь остаётся только ждать когда у меня появится свободное время для изучения основ изготовления электроники, либо, пока кто-то не начнёт делать эти датчики для джоев и я смогу их приобрести ?

[K-51]

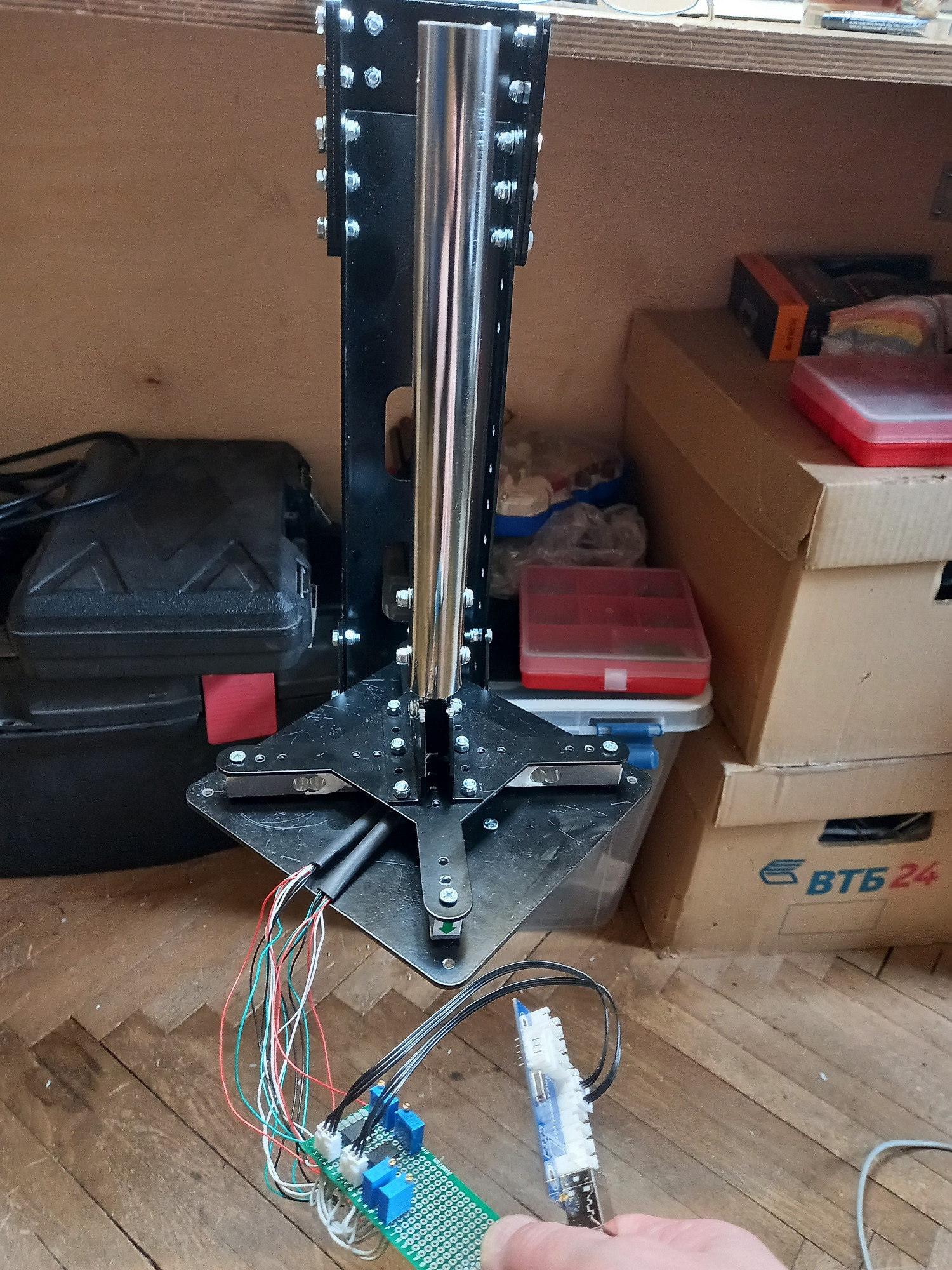

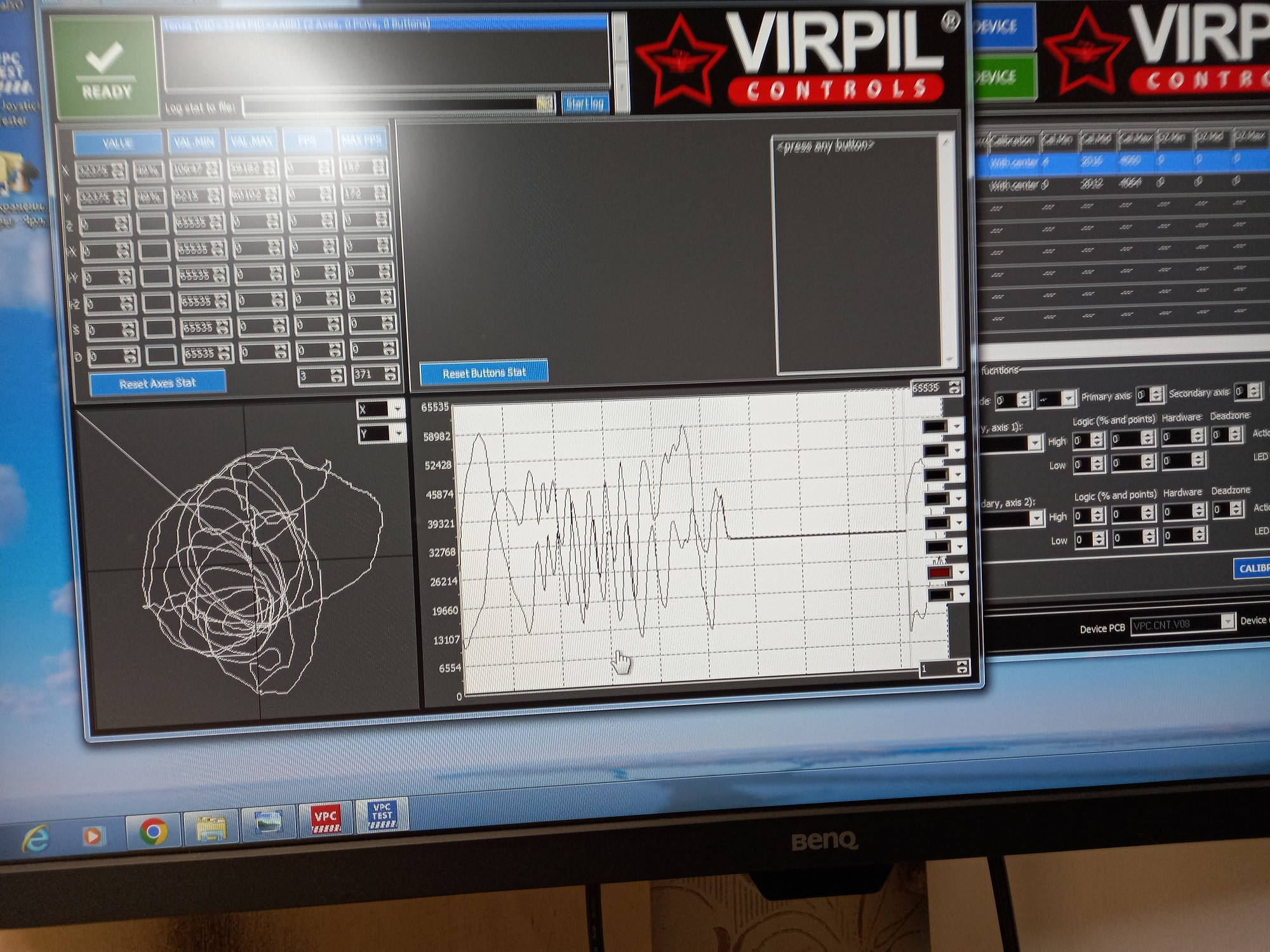

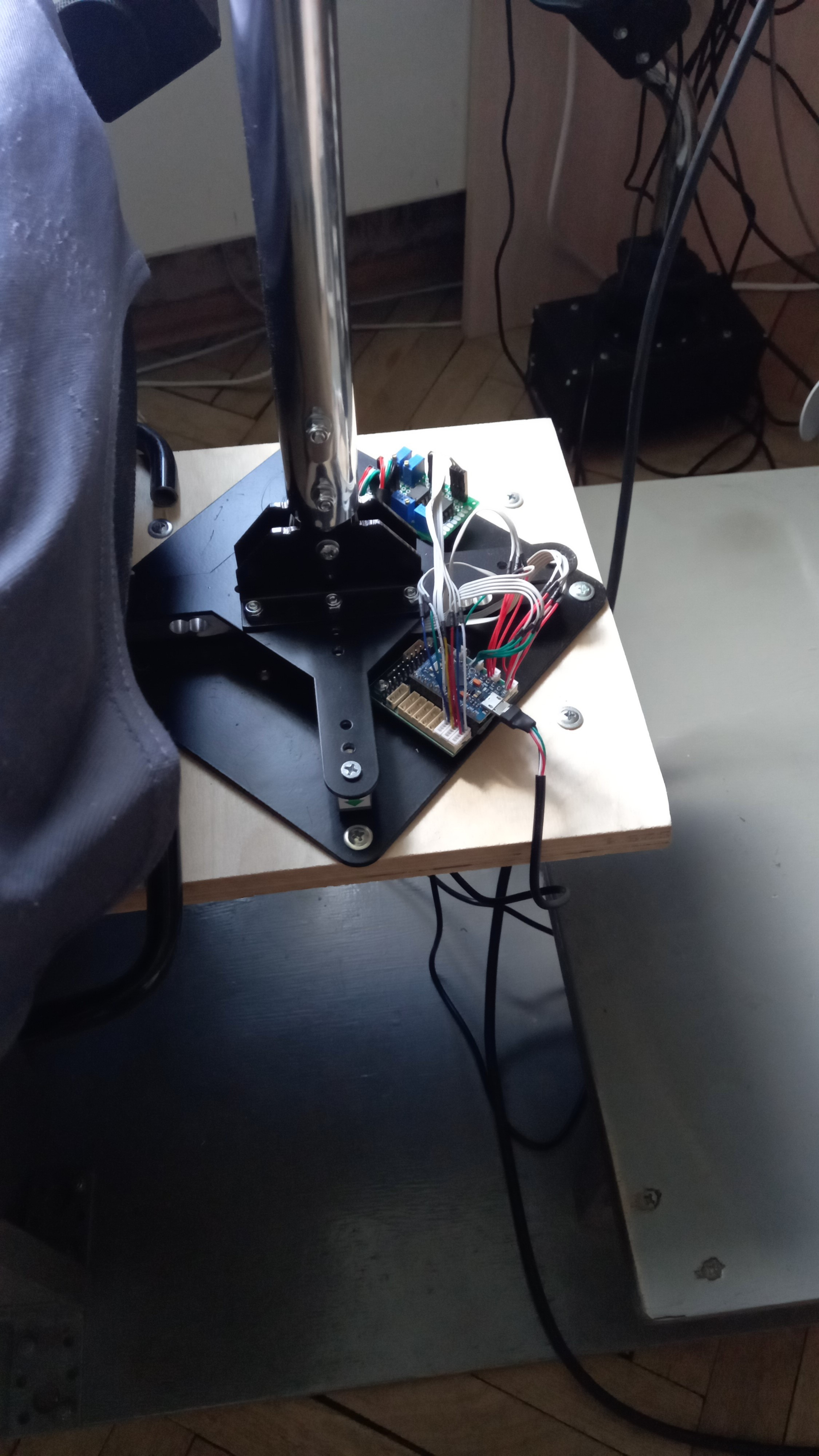

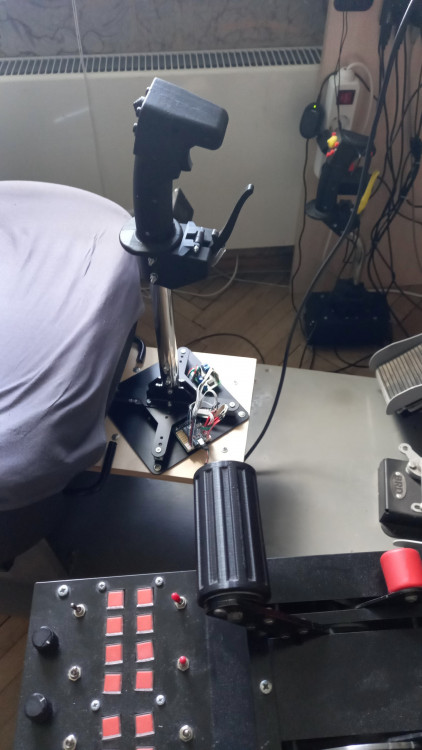

Что же, вполне летабельная вещь, проста в изготовлении и эксплуатации. Али в помощь и руки из плеч. Достаточно сложна в настройке и понимании как это делать в первый раз, требует более глубокого изучения. Может подключится к любому контроллеру поддерживающий аналоговые выходы для осей. Подключал к контроллеру Вирпил и MMJoy2 на ардуино, естественно через электронные блоки усилителей.



Спасибо Роману за консультации.







Изменено 25 июня 2022 пользователем K-51

[gfdtk62]

Тема конечно интересная, но как сказано: "Практика без теории глупа, а теория без практики мертва",
 то следовало бы немного добавить "теории".
Итак, тема подбора наиболее оптимальных загрузок и перемещений Контрольных Рычагов Управления,
 существует достаточно давно и в общем неплохо проработана как в теории, так и на практике.
Сошлюсь на Научные записки ЦАГИ 1990г т.XXI №2 работа Л.Е.Зайчик В.В.Родченко "Оценка оптимальных
 характеристик загрузки рычагов управления самолётом"

В данной работе (она кстати не большая и не сильно перегружена формулами) есть несколько интересных
 моментов и выводов которые базируются на экспериментальном и практическом материалах.

В работе приведен график зависимости оптимального управления по величинам загрузок и перемещений КРУ
по 10-и балльной шкале типа Купера-Харпепа из которого следует:



1) Существенное значение для лётчика при пилотировании имеют как приклыдываемые усилия, так и
перемещения КРУ. Из графика видно, что лётчик может управлять как неподвижной ручкой (Х=0),
так и ручкой без загрузки (Р=0).
При этом отсутствие перемещения рычага, оказывает меньшее влияние на управляемость,
чем отсутствие усилий, тем не менее наилучшая управляемость достигается только при определённом
соотношении управляющих усилий и перемещений КРУ.



2)Существует оптимальный (желаемый) с точки зрения лётчика уровень прикладываемых им усилий и
перемещений КРУ.
При таких усилиях и перемещениях создаются наиболее благоприятные условия для функционирования мышц
и длительной работоспособности лётчика.
Ухудшение управляемости при превышении усилиями и перемещениями оптимального уровня связано с ограниченными
возможностями человека по созданию больших усилий и перемещений рычагов, а при уменьшении - с трудностью
дозирования управляющих воздействий, сравнимых с порогами восприятия, и созданием малых усилий и перемещений...

3)При заданных ограничениях на одни характеристики загрузки рычагов и статические характеристики управляемости
лётчик выбирает другие (оптимизируемые) характеристики такими, чтобы обеспечить желаемый или близкий к желаемому
уровень прикладываемых усилий и перемещений.



В работе даны оптимизированные данные по усилиям и расходам КРУ по градиенту изменения перегрузки на единицу:



Штурвал: Р(усилие)=6 даН; Х(перемещение)=26мм



Центральная ручка: Р=3 даН ; Х=23мм



Боковая ручка:  Р=2 даН ; Х=22мм



Рекомендуемые значения Р и Х укладываются в рекомендуемый диапазон из книги "Практическая аэродинамика
маневренных самолётов" (ВИ МО СССР Москва - 1977), вот цитата :"Лётная практика показывает, что лётчики дают
хорошую оценку управляемости маневренного самолёта, если градиент усилия по перегрузке Р
(т.е. изменение перегрузки на единицу)находится в пределах - (1-3) кгс, (1кгс=1даН)
а значение градиента Х - не менее - (10-15)мм.



Кстати, в работе ЦАГИ, авторы вводят понятие Хф - фиктивное перемещение ручки ощущаемое лётчиком
при прикладывании к ней усилий, когда ручка (ещё) неподвижна. Т.е. прикладывание усилий к неподвижной ручке
воспринимается лётчиком как физическое её перемещение!



Резюмирую, искать потребные загрузки для тензоджоев следует именно в указанных диапазонах, т.е. 0.1даН/мм.
Расчёт усилий будет примерно таким: Если по эксплуатационным нормам расход РУСа 150мм от нейтрального
положения, то соответственно полная нагрузка на ручку при соотношении 0.1даН/мм составит 15даН = 15кг,
а по рекомендации из "Практической аэродинамики..." по минимуму те же 15даН.
Соответственно перемещение ручки можно полностью исключить ибо какой бы гибкой она не была, всё равно
выйти на градиент в (10-15)мм, а значит и на полный ход в 300мм (2х150мм) без специального механизма
не получится (опять же не линейность плюс дополнительное паразитное усилие которое будет влиять на точность.



Для создателей тензоджоев должно быть абсолютно ясны некоторые моменты, а именно: исходя из вышеупомянутой работы ЦАГИ, управление только по усилию, ВСЕГДА БУДЕТ ХУЖЕ, чем у оптимизированного по усилия и перемещениям обычного джойстика.
При этом всё же, если на тензоджое в любом его исполнении, включая самое компактное (лишь бы был
прочно закреплён на основании) можно вплотную приблизиться к требованию ТРИЗ об идеальном устройстве
(т.е. устройства нет, а функция его выполняется), причём параметры по загрузке будут именно реальными,
то в классическом джойстике, компактность (по выше изложенным критериям) не возможна априори,
один расход ручки предполагает как минимум подстульник, а то и напольник.



Следующий момент: при правильно подобранной один раз загрузке, комфортно будет управлять любым типом
летательного аппарата, от вертолёта до тяжёлого самолёта, об этом упоминают и авторы работы.



Некоторые соображения по реалистичности управления. Тактильная обратная связь может быть представлена
только вибрацией, с другой стороны в классическом без бустерном управлении, лётчик прикладывает
одинаковые усилия для изменения перегрузки, с какой бы скоростью он не летел (кроме малых конечно),
т.е. приложив усилие в 2кгс (пример), он изменяет перегрузку на 2 единицы.
При этом перемещение ручки зависят от скоростного напора, который в свою очередь зависит от высоты
полёта, т.е. от плотности воздуха и конечно же от скорости полёта, вернее от её квадрата.
Т.е. разность в перемещении ручки может в разы отличаться при создании одной и той же перегрузки.
Но у тензоджойстика перемещения нет (или почти нет), поэтому для создания эффекта (пусть и не полного)
реального управления, необходимо в зависимости от скорости и высоты полёта, пропорционально изменять
угол отклонения аэродинамических рулевых поверхностей, при одной и той же загрузке РУСа, т.е. "менять передаточное отношение" от РУСа к рулям.
Думаю для Propellerа это не будет большой проблемой, если он захочет это сделать.

Вот вкратце и всё, что хотел сказать. Спасибо за внимание.

[gfdtk62]

Забыл добавить, что авторы приведенной работы считают, что  усилия в каналах тангажа и крена взаимосвязаны и должны иметь оптимальное соотношение: Рв/Рэ = 1,5-2,0

[micro-flight]

2 часа назад, gfdtk62 сказал:

Соответственно перемещение ручки можно полностью исключить ибо какой бы гибкой она не была, всё равно
выйти на градиент в (10-15)мм, а значит и на полный ход в 300мм (2х150мм) без специального механизма
не получится

300 мм хода ручки??? Такого нет даже на силовых тренажерах, на вёслах лодки может. Какой смысл в таких показателях?

[gfdtk62]

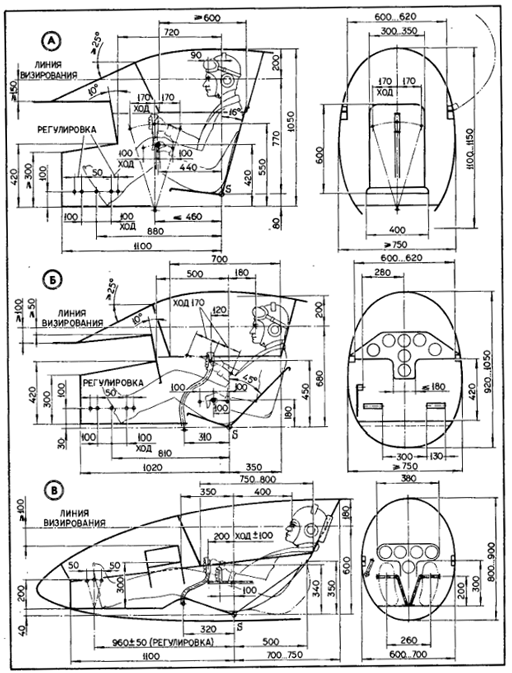

Отчего же нет такого перемещения? Это стандартный расход по 150мм от центра, рекомендуемый даже в любительской и самодельной авиации (в самодельной даже до 170мм вперед от центра и 170мм назад т.е. на себя.

А смысл в этом: :"Лётная практика показывает, что лётчики дают
хорошую оценку управляемости маневренного самолёта, если градиент усилия по перегрузке Р
(т.е. изменение перегрузки на единицу)находится в пределах - (1-3) кгс, (1кгс=1даН)
а значение градиента Х - не менее - (10-15)мм." Для оптимального управления ЛА особенно если он самодельный, а пилот не профессионал и рекомендуют самые оптимальные и проверенные временем "не менее - (10-15)мм" на единицу изменения перегрузки.

[micro-flight]

19 минут назад, gfdtk62 сказал:

Отчего же нет такого перемещения? Это стандартный расход по 150мм от центра, рекомендуемый даже в любительской и самодельной авиации (в самодельной даже до 170мм вперед от центра и 170мм назад т.е. на себя.

А смысл в этом: :"Лётная практика показывает, что лётчики дают
хорошую оценку управляемости маневренного самолёта, если градиент усилия по перегрузке Р
(т.е. изменение перегрузки на единицу)находится в пределах - (1-3) кгс, (1кгс=1даН)
а значение градиента Х - не менее - (10-15)мм." Для оптимального управления ЛА особенно если он самодельный, а пилот не профессионал и рекомендуют самые оптимальные и проверенные временем "не менее - (10-15)мм" на единицу изменения перегрузки.

Во-первых это реальные ЛА, во-вторых длина хода там зависит от длины рычага, чтобы иметь возможность давать нужное усилие на управляющих поверхностях. В большинстве случаев пилотам предоставляется возможность поводить органами управления на полный ход только при предполётной подготовки, когда надо по РЛЭ проверить исправность. В джойстиках-то это зачем?

[bunik]

30 минут назад, micro-flight сказал:

В джойстиках-то это зачем?

тем более - в тензоджойстиках))

[gfdtk62]

Во-первых мы убедились, что расход в 300мм и даже более, существуют потому, что...читайте выше.

Во-вторых для оптимального управления ЛА, нет особой разницы реальный это полёт или нет, особенно при более менее реальной ФМ. Вопрос ведь стоит о точности оптимального управления, а оно в первую очередь зависит от физиологии пилота а она в свою очередь, одинакова и у вирпила, и у реального пилота.

Ну и в третьих, про расход я упоминал в том плане, что обычному джойстику, для соответствия рекомендованным критериям оптимального управления, нужно иметь размеры реального управления. А тензоджою как раз, реальные размеры не нужны, он может быть "карманным", но при этом иметь реальные усилия настоящего ЛА, к примеру F-16.

Думаю все же не стоит отвергать лётный опыт и научно-исследовательскую работу в плане оптимального управления, откорректировать их, приспособить под себя, это другое дело, а искать то, что уже давно найдено, не продуктивно, по моему мнению. Базируясь же на прочном фундаменте можно создать очень приличное устройство управления, "не отвлекаясь" на строительство фундамента т.е. в нашем случае на поиск оптимальных величин загрузок.

[Sieben_Sieben]

5 hours ago, gfdtk62 said:

лётчики дают
хорошую оценку управляемости маневренного самолёта, если градиент усилия по перегрузке Р
(т.е. изменение перегрузки на единицу)находится в пределах - (1-3) кгс, (1кгс=1даН)
а значение градиента Х - не менее - (10-15)мм.

Хех, именно такой ход и усилие в версии тензы, с "загрузочными пластинками".  Но только не 1кг, это мало, если это типа максимум.

3-5кг сказал бы так, для настольного, вернее без длинной ручки джойстика, оптимально. Причем соотношение крен тангаж тоже разное. Крен 3кг, тангаж 5кг по максимуму.

5 hours ago, gfdtk62 said:

Следующий момент: при правильно подобранной один раз загрузке, комфортно будет управлять любым типом
летательного аппарата, от вертолёта до тяжёлого самолёта, об этом упоминают и авторы работы.

Так и есть.

5 hours ago, gfdtk62 said:

всё равно
выйти на градиент в (10-15)мм, без специального механизма

не получится

Та это два обычных уголка из строй маркета, между осями)))

[gfdtk62]

Вы не совсем правильно поняли про градиент в 10-15мм, это перемещение ручки для изменения перегрузки на одну единицу.

Вот например; в горизонтальном полёте перегрузка буден равна 1g , для выполнения петли Нестерова нужно её увеличить хотя бы до 4g. Значит пилот перемещает ручку на себя, согласно вышеупомянутому градиенту на 4g-1g=3х10мм =40мм. Это при минимальном градиенте, но там сказано не менее 10-15, так, что градиент может быть и 20мм, тогда перемещать ручку нужно на 60мм. В тензоджое два уголка уже не спасут, а если надо 9g? Но, в тоже время усилия на ручке составят (по минимуму для 4g 3кг (4g-1g)=3х1кг, а для  9g - 8кг. Так вот такие усилия на тензе создать не проблема, а перемещение совсем не нужно.

По их рекомендациям получается  загрузка  при полностью отклонённой ручке: в канале тангажа не менее 10кг, а в канале крена в полтора-два раза меньше.

[Sieben_Sieben]

Ну тогда ещё пару уголков  в туда, и всё)

Понятно. Если ещё раз упомянуть, то лично реально очень понравился загруз / расход в указанных значениях. (К градиентам отношения не имеет)







[Graphene]

11 часов назад, Sieben_Sieben сказал:

Хех, именно такой ход и усилие в версии тензы, с "загрузочными пластинками".  Но только не 1кг, это мало, если это типа максимум.

3-5кг сказал бы так, для настольного, вернее без длинной ручки джойстика, оптимально. Причем соотношение крен тангаж тоже разное. Крен 3кг, тангаж 5кг по максимуму.

Так и есть.

Та это два обычных уголка из строй маркета, между осями)))

Летаю крен тангаж 7/11кг. Жарковато)

[Sieben_Sieben]

4 minutes ago, Graphene said:

Летаю крен тангаж 7/11кг. Жарковато)



Да)

[micro-flight]

12 часов назад, gfdtk62 сказал:

Вы не совсем правильно поняли про градиент в 10-15мм, это перемещение ручки для изменения перегрузки на одну единицу.

Вот например; в горизонтальном полёте перегрузка буден равна 1g , для выполнения петли Нестерова нужно её увеличить хотя бы до 4g. Значит пилот перемещает ручку на себя, согласно вышеупомянутому градиенту на 4g-1g=3х10мм =40мм. Это при минимальном градиенте, но там сказано не менее 10-15, так, что градиент может быть и 20мм, тогда перемещать ручку нужно на 60мм. В тензоджое два уголка уже не спасут, а если надо 9g? Но, в тоже время усилия на ручке составят (по минимуму для 4g 3кг (4g-1g)=3х1кг, а для  9g - 8кг. Так вот такие усилия на тензе создать не проблема, а перемещение совсем не нужно.

По их рекомендациям получается  загрузка  при полностью отклонённой ручке: в канале тангажа не менее 10кг, а в канале крена в полтора-два раза меньше.

Думаю, что изложенные материалы, это просто одно из мнений, несмотря на то, что этим занималась оснащенная организация и т.д, Летать и управлять можно вообще как угодно, недавно видел несколько видео, одна конторка занимается самостоятельной разработкой ЭДСУ и поставили её на вертолёт Робинсон r66. Там экспериментальное управление слева, и вообще стоит сайдстик под левую руку (!) с крошечными расходами, а регулировка шагом винта вообще на сенсорном экране ноутбука экранным ползунком!  И в таком режиме он летает и весьма неплохо и управляется в таком режиме тоже очень неплохо. Тут много всяких закостенелых адептов, которые считают что надо придерживаться именно таких конструкций, потому что у них произошел импринтинг на них.

[Graphene]

31 минуту назад, micro-flight сказал:

Думаю, что изложенные материалы, это просто одно из мнений, несмотря на то, что этим занималась оснащенная организация и т.д, Летать и управлять можно вообще как угодно, недавно видел несколько видео, одна конторка занимается самостоятельной разработкой ЭДСУ и поставили её на вертолёт Робинсон r66. Там экспериментальное управление слева, и вообще стоит сайдстик под левую руку (!) с крошечными расходами, а регулировка шагом винта вообще на сенсорном экране ноутбука экранным ползунком!  И в таком режиме он летает и весьма неплохо и управляется в таком режиме тоже очень неплохо. Тут много всяких закостенелых адептов, которые считают что надо придерживаться именно таких конструкций, потому что у них произошел импринтинг на них.

Здесь есть момент в надёжности органов управления. При вибрации сенсорный экран сразу проклянут) Есть классика, есть повыпендриваться типа могу. У меня есть джой, который тепло руки начал ощущать ? Можно и не такие контроллеры чудить (см фото), как мы знаем из истории. Удобно ли и надёжно ли оно в конкретном случае, это уже другой вопрос.

Всё, что выше, это просто попытка заменить тензой то, где она в реале не используется) Костыль такой себе.

Где-то была тема в англ ветке про хотас ф16. Реальная ручка имеет ходы, если кто не знает. Можно даже на видео из кабины заметить.

Изменено 18 июля 2022 пользователем Graphene

[micro-flight]

41 минуту назад, Graphene сказал:

Здесь есть момент в надёжности органов управления. При вибрации сенсорный экран сразу проклянут) Есть классика, есть повыпендриваться типа могу. У меня есть джой, который тепло руки начал ощущать ? Можно и не такие контроллеры чудить (см фото), как мы знаем из истории. Удобно ли и надёжно ли оно в конкретном случае, это уже другой вопрос.

Всё, что выше, это просто попытка заменить тензой то, где она в реале не используется) Костыль такой себе.

Где-то была тема в англ ветке про хотас ф16. Реальная ручка имеет ходы, если кто не знает. Можно даже на видео из кабины заметить.

В F16 ход есть и довольно приличный, сделан по результатам эксплуатации, когда оказалось, что летчикам все таки нужно чтобы ручка двигалась. В случае с робинсоном сенсорная панель вторична или даже третичная. Основное управление это автопилот, а разные варианты автопилотов - SAS - систем стабилизации,  на вертолетах использую давным-давно и конечный орган управления тут не так и важен и не зависит от вибраций.

Вот этот вертолёт, для пилота даже нет ручки шага. Высоту он удерживает сам, а установка высоты на панели это просто задание желаемой высоты.



[Graphene]

54 минуты назад, micro-flight сказал:

В F16 ход есть и довольно приличный, сделан по результатам эксплуатации, когда оказалось, что летчикам все таки нужно чтобы ручка двигалась. В случае с робинсоном сенсорная панель вторична или даже третичная. Основное управление это автопилот, а разные варианты автопилотов - SAS - систем стабилизации,  на вертолетах использую давным-давно и конечный орган управления тут не так и важен и не зависит от вибраций.

Вот этот вертолёт, для пилота даже нет ручки шага. Высоту он удерживает сам, а установка высоты на панели это просто задание желаемой высоты.



Это всё в сторону пилотом может быть каждый) Как в фильмах про будущее, где управление не занимает так много времени и навыков. Можно сконцентрироваться на чём-то другом, например искать цели на земле)

[Alator]

1 час назад, micro-flight сказал:

Основное управление это автопилот, а разные варианты автопилотов - SAS - систем стабилизации,  на вертолетах использую давным-давно и конечный орган управления тут не так и важен и не зависит от вибраций.

Вот этот вертолёт, для пилота даже нет ручки шага. Высоту он удерживает сам, а установка высоты на панели это просто задание желаемой высоты.

Как человек работающий на вертолётах (в частности и с автопилотом тоже), считаю что "механическое" дублирование органов управления должно быть.  Иначе долетаются. Это вопрос времени. Возможно при нынешнем развитии электроники и программирования случай будет один на миллион часов - но он будет. (при этом как в математике "можно пренебречь..:) Это при условии обкатанной и сертифицированной системы. В процессе испытания и сертификации без механических органов управления могут разбить с десяток машин... ну и людей...

PS  А кому то может не повезти в первые часы налёта..

[micro-flight]

36 минут назад, Alator сказал:

Как человек работающий на вертолётах (в частности и с автопилотом тоже), считаю что "механическое" дублирование органов управления должно быть.  Иначе долетаются. Это вопрос времени. Возможно при нынешнем развитии электроники и программирования случай будет один на миллион часов - но он будет. (при этом как в математике "можно пренебречь..:) Это при условии обкатанной и сертифицированной системы. В процессе испытания и сертификации без механических органов управления могут разбить с десяток машин... ну и людей...

PS  А кому то может не повезти в первые часы налёта..

Те же самые робинсоны с самой что ни на есть механической проводкой бьются только так. Вон, недавняя новость с Камчатки. Смотрел лекцию самого Робинсона как то, он указывал статистику что они собрали, где то 80% это встреча с проводами, остальное другие ошибки пилотирования и отказы в самую последнюю очередь. ЭДСУ давно вводят, у военных, пассажирских лайнерах. Поначалу дублировали, теперь нет, так как лишний вес, усложнение.



1 час назад, Graphene сказал:

Это всё в сторону пилотом может быть каждый) Как в фильмах про будущее, где управление не занимает так много времени и навыков. Можно сконцентрироваться на чём-то другом, например искать цели на земле)

Да так и есть, очень много людей запросто может пилотировать и текущую технику, вопрос только в доступности. Вон, у второго сына появилось желание изучить симуляторы, меньше чем за час научился летать по коробочке на цессне, на третий летный час уже делал полеты по ADF ? И ровно так летит, что удивительно.

[Alator]

3 часа назад, micro-flight сказал:

Те же самые робинсоны

Те же самые Ми-8.... Сейчас выпускают  Ми-171Е3 - на них  сейчас ставят  ебе....ий. отличный автопилот нового поколения. И тем не менее механику никто не убирает. А статистику посмотреть - да, бьются восьмёрки..  Как правило полёты в СМУ неподготовленным экипажем, ошибка техники пилотирования, провода, горы, перегруз, и т.д. и т.п. Статистика тоже есть, и отказ техники тоже в самую последнюю очередь.



PS Вспоминается случай в Египте с Ми-8 мтв-1... На посадке  у ихнего "шеф-пилота" отказал фрикцион ручки шаг-газ (при нажатии на кнопку не расстопаривалась ручка, забегая вперёд,  по итогам разбирательства - отказал  электромагнитный кран га-192 на гидроблоке, который подавал давление наа  расстопаривание вилки фрикциона в ручке управления). Он (с его слов) как опытный лётчик регулируя коррекцией обороты двигателей "чудом посадил машину". На вопрос пробовал ли он открутить механический барашек  загрузки фрикциона на ручке как предписано в РЛЭ, сказал что мы ничего не понимаем, развернулся и  молча ушёл.... А вы говорите автоматика, тут на механике убиться могут некоторые...

Изменено 18 июля 2022 пользователем Alator

[GUMAR]

18.07.2022 в 00:40, gfdtk62 сказал:

Во-вторых для оптимального управления ЛА, нет особой разницы реальный это полёт или нет, особенно при более менее реальной ФМ. Вопрос ведь стоит о точности оптимального управления, а оно в первую очередь зависит от физиологии пилота а она в свою очередь, одинакова и у вирпила, и у реального пилота.

Есть. И физиология не причём. Она конечно, одинакова, но условия разные.


Почему 1кгс/ед.? Потому что возникнут трудности с дозированием усилий, если будет меньше. А почему? Да потому что рука и ручка на перегрузке в 4 единицы будет в 4 раза больше весить. А надо ещё выжать 2 или 5. И как дозировать, когда у тебя РУС становится невесомой, незагруженной. Привяжите к руке гантелю, груз и попробуйте полетать на обычном джойстике.



У вирпила перегрузок нет. Есть вес кисти, предплечья, плеча. Вся рука весит 5,7% общего тела. Кисть с предплечьем 2,52%. При весе 80кг. Кисть с предплечьем будет 2,016. Ну 2 кг. Вот отсюда и пляшем. 2*9ед =18 кгс. 18 кг на перегрузке 9. По докУменту, для создания 9ки услилие должно быть не менее 8кг. Пусть будет 9.

Но это у летчика на перегрузке 9. А у нас те же 2 ед. Поэтому такие усилия которые хотят летчики, и которых писал Максим - лишние. Надо в районе 5 максимально. Я так думаю (с). Середина. Но это не точно.

P.S.

По расходам всё сложнее, но логика та же. 150мм - лишние. Хватит и меньше.

Изменено 29 августа 2022 пользователем GUMAR

[micro-flight]



5 часов назад, GUMAR сказал:



По расходам всё сложнее, но логика та же. 150мм - лишние. Хватит и меньше.

150 мм не всегда есть на тренажерах в спортзале ?

[gfdtk62]

29.08.2022 в 13:50, GUMAR сказал:

Есть. И физиология не причём. Она конечно, одинакова, но условия разные.


Дело в том, что вышеприведенные "...записки ЦАГИ" описывают создание математической модели управления, потом на базе этой модели, создан алгоритм для тренажёра, а уже после, на этом тренажёре "летали " лётчики и давали свою оценку. Т.е. перегрузок у них не было, а оценки были.

29.08.2022 в 13:50, GUMAR сказал:

По расходам всё сложнее, но логика та же. 150мм - лишние. Хватит и меньше.

Расходы это сопутствующий компонент в "...записках...", в случае тензоджоев подразумевается, что расходов (перемещений) нет или они минимальны, иначе зачем городить огород, вот в случае обратной связи, тогда да, имеет смысл.





[micro-flight]

1 час назад, gfdtk62 сказал:

Дело в том, что вышеприведенные "...записки ЦАГИ" описывают создание математической модели управления, потом на базе этой модели, создан алгоритм для тренажёра, а уже после, на этом тренажёре "летали " лётчики и давали свою оценку. Т.е. перегрузок у них не было, а оценки были.

Расходы это сопутствующий компонент в "...записках...", в случае тензоджоев подразумевается, что расходов (перемещений) нет или они минимальны, иначе зачем городить огород, вот в случае обратной связи, тогда да, имеет смысл.





Расходы очень даже имеют смысл, так как это означает возможность во-первых иметь привычную кинематику и ощущать ручку по положению и степени загрузки, то есть тактильный обратный канал информации и во-вторых, то, что получаем датчик который не подвержен паразитному влиянию как магнитный. То, что можно давить неподвижную ручку это просто одна из особенностей. Которая, кстати не отвечает на вопрос качества калибровки. Сейчас я надавил 5 кг, а потом могу и 150 и каждый раз будет по разному?

[Graphene]

Есть одна особенность у тензоджоя. Когда пробили крыло или иные элементы горизонтального оперения, то нужно выводить плоскости на больший угол большИм отклонением ручки. Причём усилия на рус в кабине не будут такими высокими как при целом оперении. Соответственно на таких полётах на краях диапазона тензопалка становится неимоверно сложной и утомительной в управлении, что вынуждает или сразу прыгать, или быстро садиться. До ближайшего аэродрома не дотянуть, это не кобра м5)

Изменено 3 сентября 2022 пользователем Graphene

[Sieben_Sieben]

50 minutes ago, Graphene said:

Есть одна особенность у тензоджоя. Когда пробили крыло или иные элементы горизонтального оперения, то нужно выводить плоскости на больший угол большИм отклонением ручки. Причём усилия на рус в кабине не будут такими высокими как при целом оперении. Соответственно на таких полётах на краях диапазона тензопалка становится неимоверно сложной и утомительной в управлении, что вынуждает или сразу прыгать, или быстро садиться. До ближайшего аэродрома не дотянуть, это не кобра м5)

Оно помимо тензы то и других хватает, где качалка. Так что, по сути особо ничего это не меняет.

[Graphene]

3 минуты назад, Sieben_Sieben сказал:

Оно помимо тензы то и других хватает, где качалка. Так что, по сути особо ничего это не меняет.

Я к тому, что на подвижной палке её нужно сместить и удерживать там, а усилие может быть далеко не максимальное. Угол нужно просто создать рулями, т.к. дырявые они немного стали. На тензе держать ручку около крайнего положения можно ну несколько минут, дальше мышцы отваливаются)

[Sieben_Sieben]

1 hour ago, Graphene said:

Есть одна особенность у тензоджоя. Когда пробили крыло или иные элементы горизонтального оперения, то нужно выводить плоскости на больший угол большИм отклонением ручки. Причём усилия на рус в кабине не будут такими высокими как при целом оперении. Соответственно на таких полётах на краях диапазона тензопалка становится неимоверно сложной и утомительной в управлении, что вынуждает или сразу прыгать, или быстро садиться. До ближайшего аэродрома не дотянуть, это не кобра м5)

Это понятно. Не все джойстики, на сколько я понял, "Кобра М5". т.е. давить тоже надо хорошо, что посмотрев стримеров, говорят что уже устали рус тягать, руки болят) Ну а тут программно можно и подобрать себе усилия. Что есть удобно.



[Graphene]

3 минуты назад, Sieben_Sieben сказал:

Это понятно. Не все джойстики, на сколько я понял, "Кобра М5". т.е. давить тоже надо хорошо, что посмотрев стримеров, говорят что уже устали рус тягать, руки болят) Ну а тут программно можно и подобрать себе усилия. Что есть удобно.



Если лёгкий сделать то конечно да. Кривулину только сделать, чтобы середина не сильно чувствительная была. Но мне не нравится по тангажу на лёгкой палке летать. В целом надо подбирать, но лучше было бы сравнить конечно с чем-то реальным. Посмотрим, как будет на крепком ффб.

[GUMAR]

02.09.2022 в 19:36, gfdtk62 сказал:

Дело в том, что вышеприведенные "...записки ЦАГИ" описывают создание математической модели управления, потом на базе этой модели, создан алгоритм для тренажёра, а уже после, на этом тренажёре "летали " лётчики и давали свою оценку. Т.е. перегрузок у них не было, а оценки были.

Так то тренажёр какого-то конкретного самолёта? Он по умолчанию максимально должен быть похож на реальный самолет. Вообщем, сначала надо ответить на вопрос почему килограмм, а не 100 грамм на единицу перегрузки.

Цитата

Расходы это сопутствующий компонент в "...записках...", в случае тензоджоев подразумевается, что расходов (перемещений) нет или они минимальны, иначе зачем городить огород, вот в случае обратной связи, тогда да, имеет смысл.

Городить огород потому что точнее?

[Sieben_Sieben]



До кучи по теме. Ещё не до конца он там у него дописан, есть нюансы в работе. Такое некое подобие FFB в зависимости от режима полёта на тензе.



Propeller сто пудов разберётся и без этого с этим)



Spoiler

#include <Joystick.h>
#include <GyverHX711.h>

Joystick_ Joystick;

uint8_t dataPinX = A2;
uint8_t clockPinX = A3;
uint8_t dataPinY = A0;
uint8_t clockPinY = A1;

float JoystickX;
float JoystickY;
float JoyRawX;
float JoyRawY;
float joyCalibX;
float joyCalibY;
float joyMinX;
float joyMaxX;
float joyMinY;
float joyMaxY;
float joyMidX;
float joyMidY;

float flightSpeed=0;
float joyMapXmin;
float joyMapXmax;
float joyMapYmin;
float joyMapYmax;
int resetPin = 7;

float joyMapX;
float joyMapY;

GyverHX711 scaleX(dataPinX,clockPinX, HX_GAIN64_A);
GyverHX711 scaleY(dataPinY,clockPinY, HX_GAIN64_A);

void setup() {

Serial.begin(115200);
Serial.setTimeout(10);

  scaleX.tare();
  scaleY.tare();

Joystick.begin();
Joystick.setXAxisRange(0, 1024);
Joystick.setYAxisRange(0, 1024);

pinMode(resetPin, INPUT_PULLUP);

}

void loop()
{

if (Serial.available()>0)

Spoiler

#include <GyverHX711.h>
GyverHX711 scale(A0,A1, HX_GAIN64_A);

void setup() {
Serial.begin(9600);
}

void loop() {
long test;
if(scale.available()) {test=scale.read();}
Serial.print("Raw Input: ");Serial.println(test);
}




Изменено 9 сентября 2022 пользователем Sieben_Sieben

[GO63]

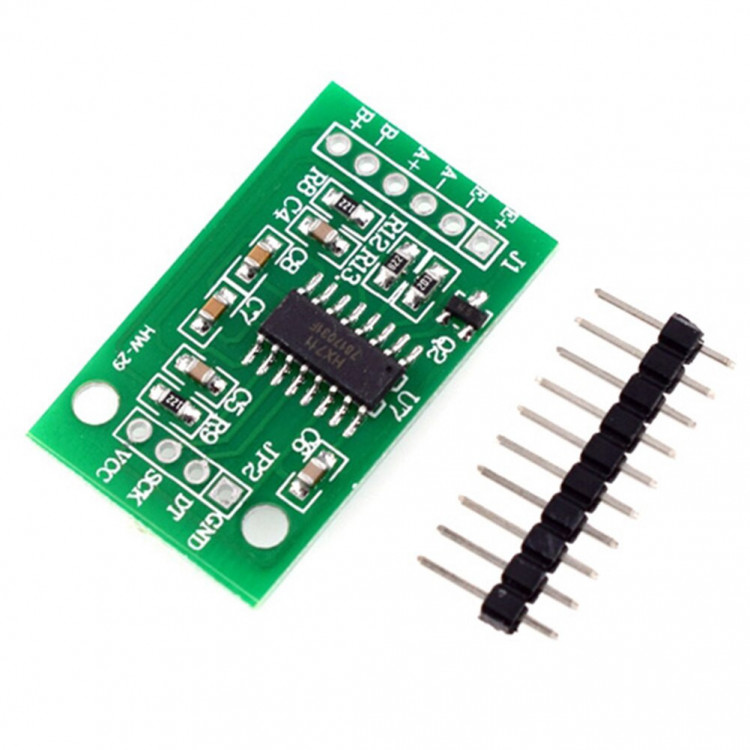

Поддерживаю @Sieben_Sieben , джойстик на HX711 получается дешевле, проще и с большими возможностями регулировки жёсткости, чем на INA122.



23.12.2021 в 19:54, Sieben_Sieben сказал:

Кто в этом понимает? Один тип с electronics.stackexchange прислал скетч, для считывания двух LC с двухканального усилителя HX711. Ну якобы должно пойти.

  Показать содержимое

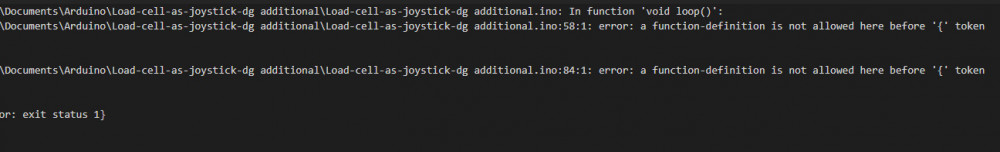

Добавляя его к скетчу для джойстика выбивает ошибки.





  Показать содержимое

#define GAIN_A_128  1   // Gain 128 (channel A) +/- 20mV @5V
#define GAIN_B_32   2   // Gain 32 (channel B) +/- 80mV @5V
#define GAIN_A_64   3   // Gain 64 (channel A) +/- 40mV @5V

int32_t value_a = 0;
int32_t value_b = 0;
bool current_ch = false;    // channel a = true, channel b = false

int ReadAndSetGain(int gain)
{
    // read chip data
    int ret = 0;
    // pulse clock pin 24 times to read the data as 2's complement value
    for (int i = 0; i < 24; i++)
    {
        gpio_set(clk_out_pin, true);
        gpio_set(clk_out_pin, false);
        ret = (ret << 1) + (gpio_get(data_in_pin) ? 1 : 0);
    }
    // set the channel and gain factor for next reading using clock pin
    for (int i = 0; i < gain; i++)
    {
        gpio_set(clk_out_pin, true);
        gpio_set(clk_out_pin, false);
    }
    // propagate sign bit
    if (ret & 0x800000) ret |= 0xFF000000;
    return ret;
}

// Call this function every 13 ms if HX711 data rate is 80 Hz,
// every 101 ms if data rate is 10 Hz to keep channel values updated.
// Note that default gain after reset is GAIN_A_128, so the channel values
// will be incorrect until after three successful readings.
void Update()
{
    // make sure data is available
    if (gpio_get(data_in_pin)) return;
    if (current_ch) {   // reading channel A
        value_a = ReadAndSetGain(GAIN_B_32);
    } else {            // reading channel B
        value_b = ReadAndSetGain(GAIN_A_64);
    }
    current_ch = !current_ch;
}



В самом скетче джойстика поставил для центровки оси. Тут как бы всё элементарно и работает. А вот как добавить сабж, и возможно ли это вообще?

Joystick.setBrakeRange(-5000, 5000);





Я испытал подключение двух пар тензобалок к одному HX711 с перемычкой на 80Гц.

При любых комбинациях считывания:
GAIN128_A - GAIN32_B
GAIN64_A  - GAIN32_B
GAIN128_A - GAIN64_A
- считывается 8 значений в секунду. Маловато для джойстика. Я думаю, у HX711 много времени уходит на переходные процессы при переключениеи входа и коэффициента усиления.



С двух HX711 считывается 80 .. 82 значений в секунду. Этого уже достаточно.

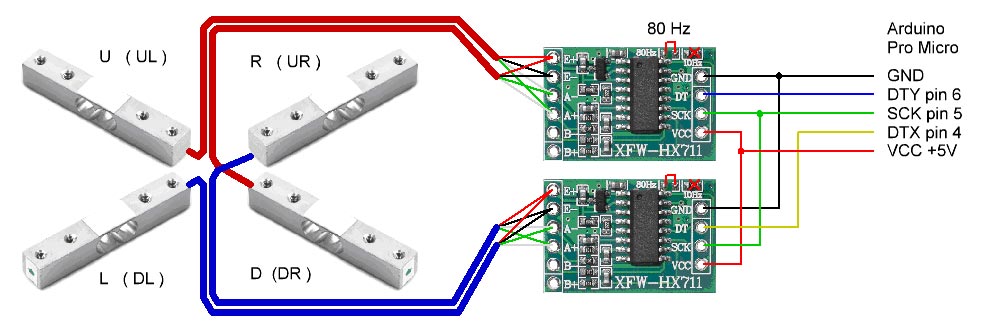

Получилось объединить сигнал SCK для обоих HX711 и использовать всего 3 пина Ардуино для считывания обоих HX711. Не считая VCC и GND.
Оба HX711 считываются синхронно:



[propeler]

44 минуты назад, GO63 сказал:

считывается 8 значений в секунду.

Там именно хардварная проблема именно этой платы. Можно включить семплинг у HX711 на больше семплов в секунду но какую-то дорожку надо перерезать на плате. Посмотрите по теме может была ссылка на это решение.

[GO63]

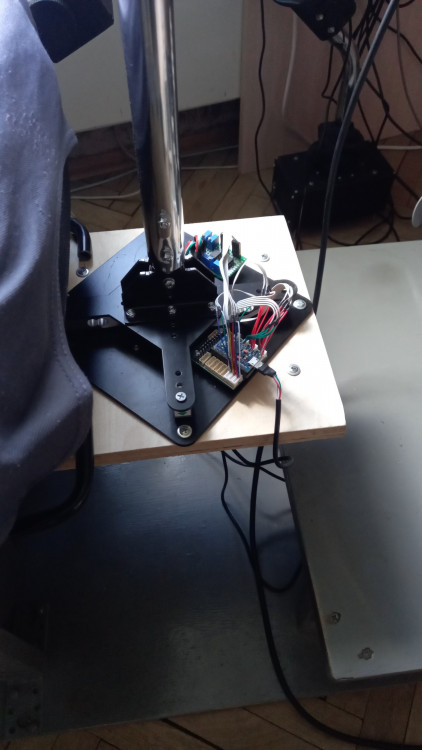

Вот мой вариант настольного тензоджойстика (макет) с регулированием жесткости РУС потенциометром:





Изменено 1 октября 2022 пользователем GO63

[Sieben_Sieben]

GO63, супер класс!)



Скеч будет?) Датчики на сколько кг? По 5?

[GO63]

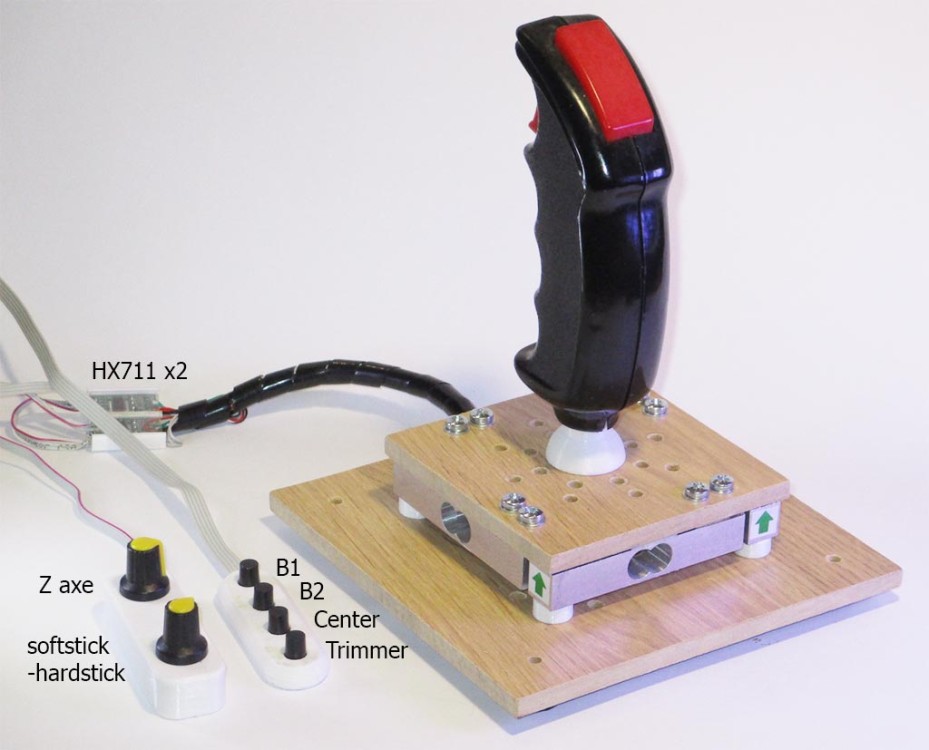

Готово описание джойстика





Особенности джойстика:

• Возможна работа с HX711 и c INA122. Пара HX711 считывается с синхронно. У них общий провод SCK.
• Работа с разными расположениями тензобалок на основании - крестом, квадратом итд. Нужно только, чтобы тензобалки образовывали круговой массив с шагом 90 градусов.
• Автоматическая центровка при включении.
• Добавлена возможность регулировки жёсткости РУС потенциометром "softstick-hardstick".
• Добавлены кнопки "Trimmer" и "Center" (сброс триммера).
• Частота обновления данных 80Гц для HX711 и 100Гц для INA122.
• Поддерживаются, кроме осей РУС, ещё до шести дополнительных аналоговых осей.
• Поддерживаются до 16 кнопок, не считая кнопки "Trimmer" и "Center".
• Использована библиотека ArduinoJoystickLibrary

В положении "softstick" джойстик очень чувствителен. Кажется, что он реагирует уже на само намерение отклонения или даже на пульс в руке. Сложно прицелиться.
В положении "hardstick" джойстик совсем жёсткий. Удобно целиться, но сложно делать длительные виражи, рука устаёт. Долго в одном положении РУС удерживать трудно. Хочется скорее завершить манёвр и опять вернуть РУС в центральное положение.
Поэтому я добавил кнопку "Trimmer".



В любом случае, тензоджойстик настолько необычен, прост по конструкции и не дорог, что имеет смысл его собрать и опробовать в деле.



В дальнейшем может получиться интересно, если считывать телеметрию из игры и по ней управлять жёсткостью РУС и положением триммера. Для этого может пригодиться имеющаяся поддержка COM порта. Вполне возможно, что это будет похоже на действие FFB.



Почитать и скачать: Тензоджойстик на четырёх весовых датчиках

[WW_Wagner]

31.03.2022 в 01:18, MYCYJIbMAHUH сказал:

Ни градуса.

Ну и как впечатление от тензоджоя?



Я так до сих пор и не сподобился собрать, даже на коленке.



Всё что то мешает. Как тому танцору.

[MYCYJIbMAHUH]

11 минут назад, BondK сказал:

Ну и как впечатление от тензоджоя?



Я так до сих пор и не сподобился собрать, даже на коленке.



Всё что то мешает. Как тому танцору.

Я тоже танцор))).

[WW_Wagner]

1 минуту назад, MYCYJIbMAHUH сказал:

Я тоже танцор))).

Ржу нимагу!



Коллега!!!
