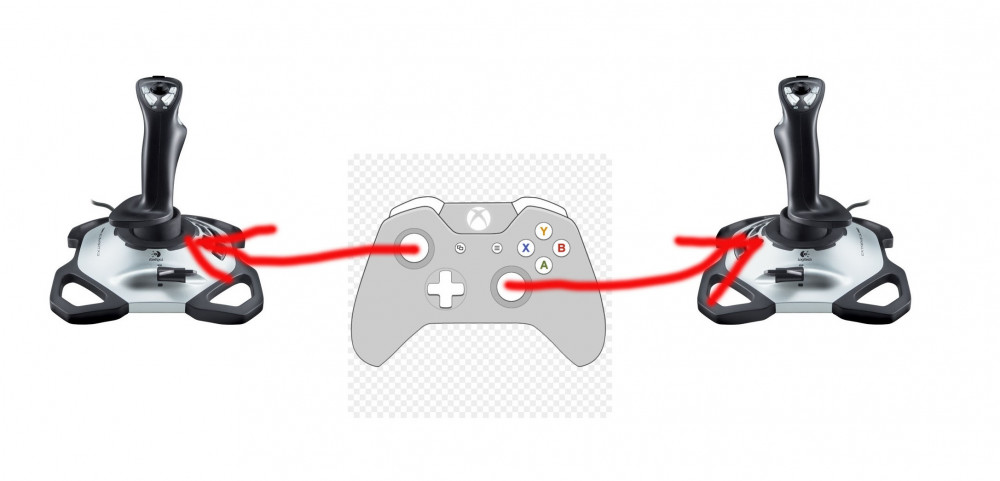

alhim4ik Опубликовано: 25 сентября 2020 Опубликовано: 25 сентября 2020 Приветствую вас дамы и господа самоделкины. У меня есть идея джойстика но я столкнулся с технической стороной вопроса и хотел бы услышать ваше мнение.Итак идея проста, взять обычный геймпад от ящика или от пс4-5 и на его микросхеме собрать двойной джойстик. Заменив министики большими палками.Изначально планировал взять механику и резисторы от обычных авиаджойстиков но оказалось что на миниджойстиках от геймпадов используются резисторы 10ком тогда как на авиаджойстиках резисторы на 100ком.вдобавок как ни искал не нашел у китайцев резисторы с длинной ножкой как на моем трастмастере.посоветуйте как решить проблему?делать механнику самому (на 3д принтере) или переделывать крепление под родные резисторы геймпада или подбирать сторонние резисторы с 10кОмпока рассматриваю только замену резисторов. нужно понять как оно будет работать с большими стиками а потом уже шаманить с датчиками Холла или другими.
alhim4ik Опубликовано: 26 сентября 2020 Автор Опубликовано: 26 сентября 2020 оскольку резисторы отличаются не только формой но и сопротивлением разработал вот такой переходник надеюсь его опробовать с родными резюками миниджоя.
Johnet Опубликовано: 26 сентября 2020 Опубликовано: 26 сентября 2020 (изменено) 23 часа назад, alhim4ik сказал: взять обычный геймпад от ящика или от пс4-5 и на его микросхеме собрать двойной джойстик. Заменив министики большими палками. Купить Arduino для MMJOY2 или STM32 для FreeJoy будет дешевле и целесообразнее. Поставить на миниджойстики геймпада ручки тоже не получится (никакой мех прочности). 23 часа назад, alhim4ik сказал: на авиаджойстиках резисторы на 100ком. Откуда информация? Расматриваете какие то конкретные модели? Изменено 26 сентября 2020 пользователем Johnet
alhim4ik Опубликовано: 26 сентября 2020 Автор Опубликовано: 26 сентября 2020 (изменено) 1 час назад, Johnet сказал: Купить Arduino для MMJOY2 или STM32 для FreeJoy будет дешевле и целесообразнее. геймпад уже есть от хбох и главное он цепляется к любой пк игре без настроек и приставке. плюс он беспроводной а в большой корпус влезет и большая батарея. но за идею с ардуино большое спасибо рассмотрю и этот вариант. 1 час назад, Johnet сказал: Поставить на миниджойстики геймпада ручки тоже не получится (никакой мех прочности). миниджои под замену. я их выпаяю а на их место подключу резисторы от больших палок. 1 час назад, Johnet сказал: Откуда информация? Расматриваете какие то конкретные модели? мой старый thrustmaster afterburner 2 на 100кОм и насколько могу судить на Extreme 3D Pro тоже такие стоят. хотя может и есть на 10. я рассматривал джои только как источник механики. не ожидал ткой засады с резиками Изменено 26 сентября 2020 пользователем alhim4ik
=VCC=Ghash34 Опубликовано: 26 сентября 2020 Опубликовано: 26 сентября 2020 https://www.thingiverse.com/thing:4605273 https://dtf.ru/hard/217688-entuziast-nashel-sposob-prevratit-geympad-xbox-one-v-dzhoystik-dlya-aviasimulyatorov
Johnet Опубликовано: 27 сентября 2020 Опубликовано: 27 сентября 2020 7 часов назад, alhim4ik сказал: Extreme 3D Pro Там 10КОм 1

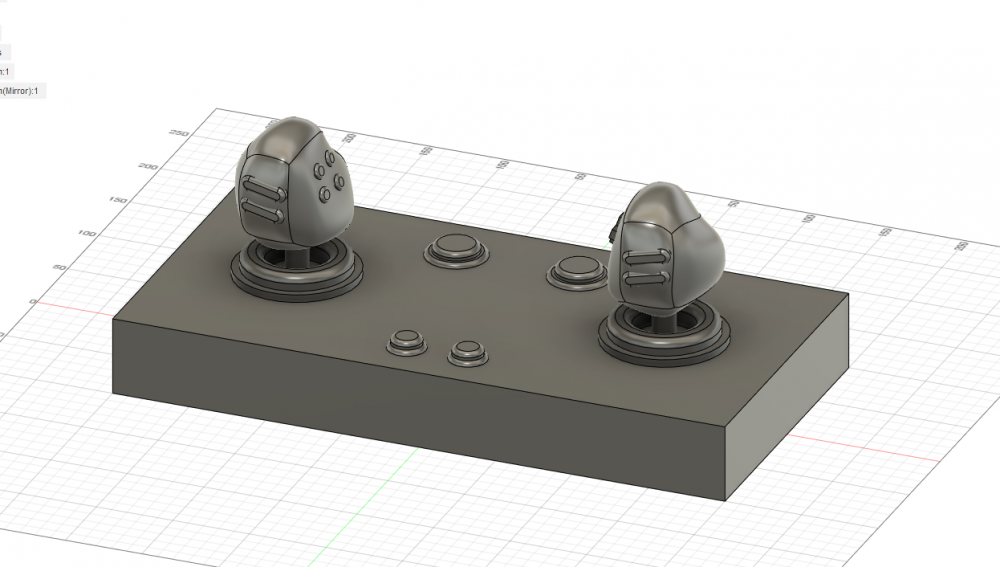

alhim4ik Опубликовано: 27 сентября 2020 Автор Опубликовано: 27 сентября 2020 11 часов назад, =VCC=Ghash34 сказал: https://www.thingiverse.com/thing:4605273 https://dtf.ru/hard/217688-entuziast-nashel-sposob-prevratit-geympad-xbox-one-v-dzhoystik-dlya-aviasimulyatorov мой проект выглядит скорее так, 5 часов назад, Johnet сказал: Там 10КОм отлично заначит не придется переделывать, 1

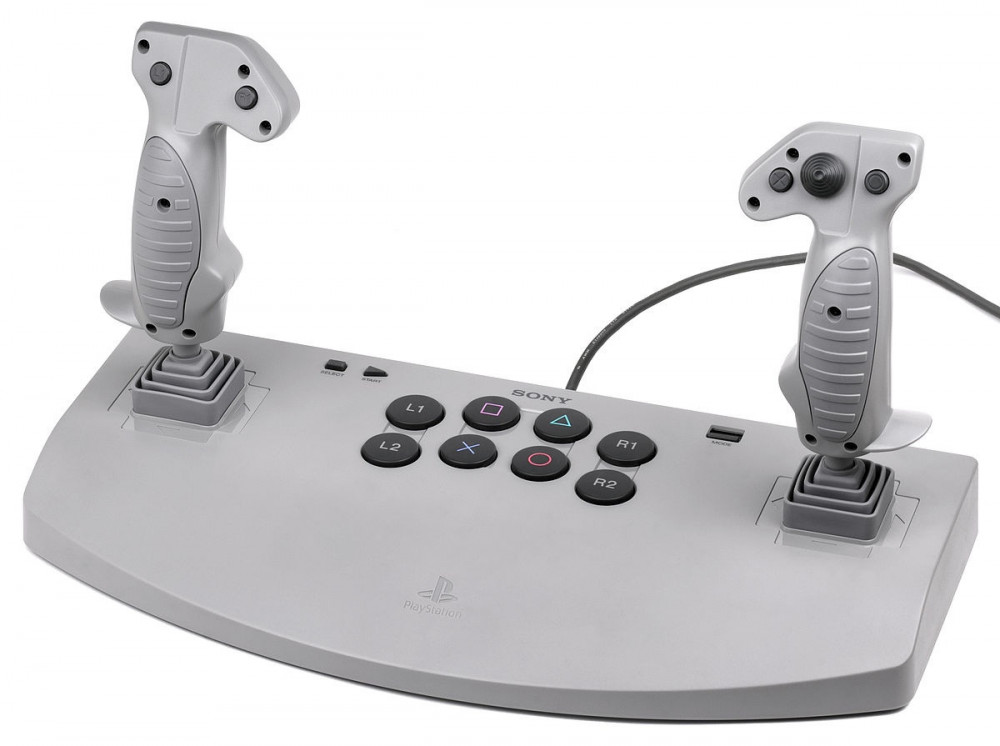

Johnet Опубликовано: 27 сентября 2020 Опубликовано: 27 сентября 2020 34 минуты назад, alhim4ik сказал: мой проект выглядит скорее так Для космосимов (HOSAS) должно быть удобно.
alhim4ik Опубликовано: 27 сентября 2020 Автор Опубликовано: 27 сентября 2020 1 час назад, Johnet сказал: Для космосимов (HOSAS) должно быть удобно. просто у меня проблемы с руками и обычный геймпад мне держать неудобно и тем более играть методом "клоу" (не до всех кнопок достаю) был задуман этот проект. большие стики в форме эргономичных (вертикальных мышей) и кнопки на них убирают проблему кривых рук ?
alhim4ik Опубликовано: 29 сентября 2020 Автор Опубликовано: 29 сентября 2020 афигенно порадовал вот этот мужик сделав Самодельный джойстик с 50-миллиметровым ПВХ и подшипниками диаметром 22 x 8 мм. Его можно подключить к геймпаду или плате джойстика, или поставить несколько круглых магнитов для использования с датчиками Холла.
Johnet Опубликовано: 1 октября 2020 Опубликовано: 1 октября 2020 (изменено) Загруз - говно. Возможны люфты при передачи движения палки на оси. У нас на форуме и поинтереснее конструкции были. Да там же есль отличные конструкции: Вот Вот Изменено 1 октября 2020 пользователем Johnet
alhim4ik Опубликовано: 7 октября 2020 Автор Опубликовано: 7 октября 2020 испытал перепайку на экстрим 3д про к сожалению обнаружились огромные люфты механизма которых не было у джойстика. так же среди недостатков плохая центровка резюков. на джое видимо мертвая зона больше тогда как геймпад постоянно уводит. 02.10.2020 в 04:53, Johnet сказал: Загруз - говно. Возможны люфты при передачи движения палки на оси. У нас на форуме и поинтереснее конструкции были. Да там же есль отличные конструкции: боюсь мне нехватит способностей воспроизвести подобное.

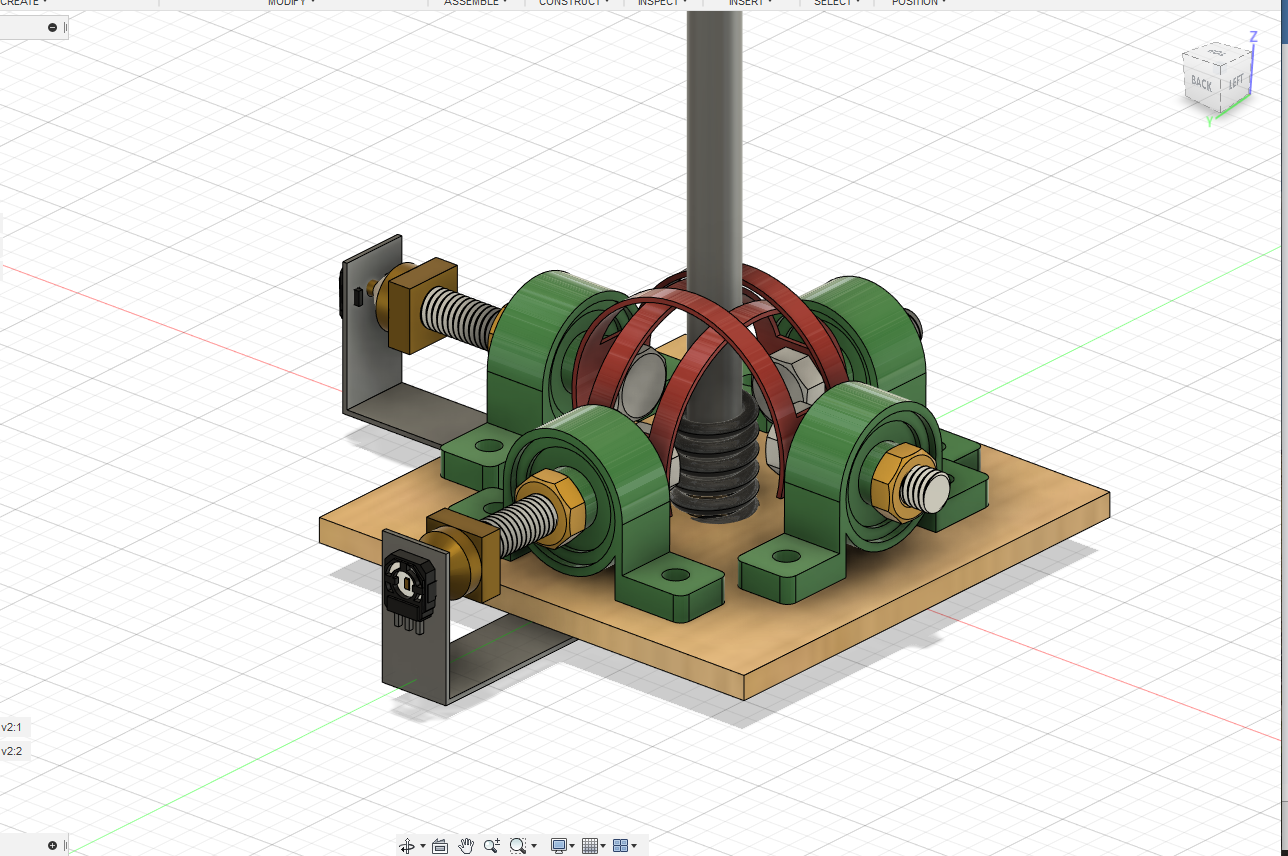

alhim4ik Опубликовано: 9 октября 2020 Автор Опубликовано: 9 октября 2020 от использования гимбала готового джойстика пришлось отказаться, простые модели типа Экстрим 3д про все равно придется дарабатывать как в плане перевода на подшипники так и переходники под резисторы или того хуже ? датчики холла. в итоге решил остановиться на простеньком самодельном гимбале ориентировочной ценой в 500р. (4х подшипника в держателе, 4х болт 8*30, 2х обрезка трубы, 2х переходника из латуни или алюмяхи. 2х родных резюка с геймпада.)
Johnet Опубликовано: 9 октября 2020 Опубликовано: 9 октября 2020 1 час назад, alhim4ik сказал: в итоге решил остановиться на простеньком самодельном гимбале Можно сделать без этих дуг, которые бедет сообщать люфты всей конструкции. 1
alhim4ik Опубликовано: 9 октября 2020 Автор Опубликовано: 9 октября 2020 (изменено) 51 минуту назад, Johnet сказал: Можно сделать без этих дуг, которые бедет сообщать люфты всей конструкции. откуда люфты если нагрузки на дуги практически никакой. сопротивление на стик идет по средством пружины в центре. к тому же если припрет можно заморочиться и найти трубу из фторопласта или отпечатать на принтере с ребрами жесткости внутри и снаружи. Изменено 9 октября 2020 пользователем alhim4ik
ReviZorro Опубликовано: 9 октября 2020 Опубликовано: 9 октября 2020 (изменено) Del Изменено 9 октября 2020 пользователем ReviZorro
Johnet Опубликовано: 9 октября 2020 Опубликовано: 9 октября 2020 58 минут назад, alhim4ik сказал: откуда люфты если нагрузки на дуги практически никакой. сопротивление на стик идет по средством пружины в центре. У вас врвщение на датчики будет передаваться посрелством этих дуг. Люфт будет между датчиком и палкой и его усугубит длина рычага палки. Порок в самой конструкции. 1
alhim4ik Опубликовано: 9 октября 2020 Автор Опубликовано: 9 октября 2020 2 часа назад, Johnet сказал: У вас врвщение на датчики будет передаваться посрелством этих дуг. Люфт будет между датчиком и палкой и его усугубит длина рычага палки. Порок в самой конструкции. между палкой и дугой зазора практически нет.все впритирку. длина палки никак не влияет на траекторию дуги, она намертво прикручена болтами к подшипникам и поворачивается по их оси. единственная нагрузка стика на дугу это пара грамм чтобы качнуть ее в подшипнике. врядли эти усилия деформируют дугу настолько что приведут к люфту. вибрация от трения тоже не пройдет болты с подшипниками.
GO63 Опубликовано: 10 октября 2020 Опубликовано: 10 октября 2020 (изменено) Это по сути - кулисный механизм. Принципиально важно, чтобы был небольшой зазор между палкой и и дугой. Зазор = люфт. Нет зазора = нет перемещения. Заклинит. @Johnet прав. Цитата единственная нагрузка стика на дугу это пара грамм чтобы качнуть ее в подшипнике Скорее не пара грамм а пара десятых долей градуса. Это - не наш метод! Карданный механизм лучше. Но один из двух датчиков будет подвижным относительно корпуса джоя. Изменено 10 октября 2020 пользователем GO63

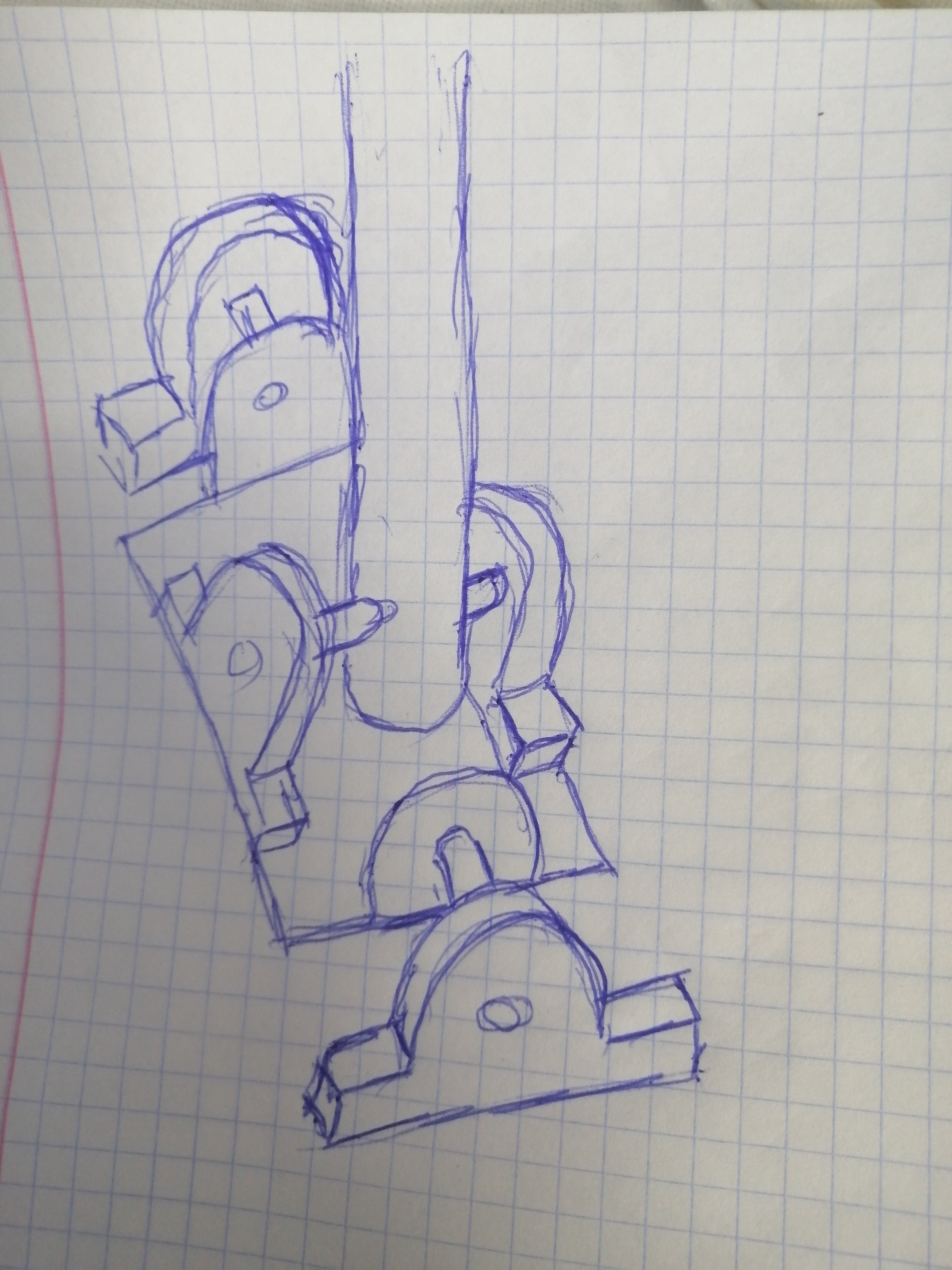

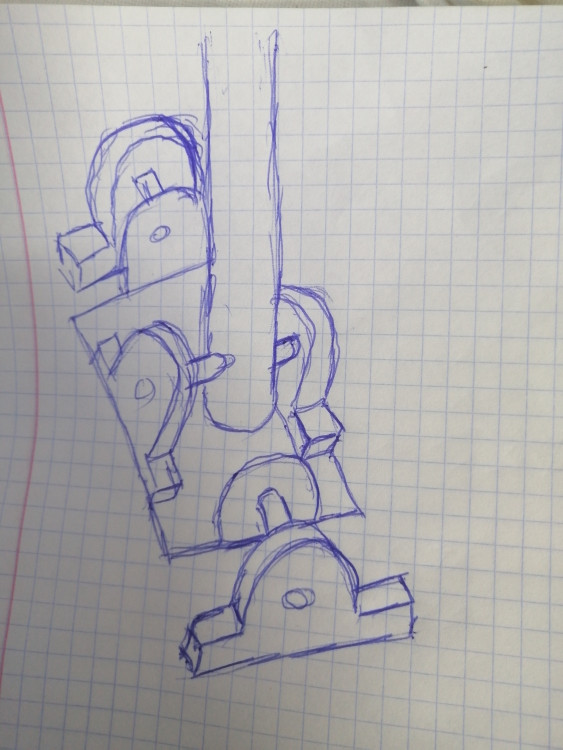

Johnet Опубликовано: 10 октября 2020 Опубликовано: 10 октября 2020 (изменено) По простому как то так сделать можно. Извините, компьютера под рукой нет. Под палкой можнл сделать отверстие и поставить пружину для звгуза между палкой и основанием джойстика. Либо на палке поставит тарелку и поставит пружину между верхней крышкой и тарелкой (как на трастмастере 16000) Изменено 10 октября 2020 пользователем Johnet 1
alhim4ik Опубликовано: 10 октября 2020 Автор Опубликовано: 10 октября 2020 да люфт возможен НО главное преимущество моей конструкции все детали можно приобрести в магазине и установить с минимальной доводкой. распилить трубу на дуги. и выточить или отпечатать преходники с болтов на резисторы. безусловно можно выполнить гимбал и с карданом как нарисовал Johnet (большое ему спасибо) но это путь к созданию тех монструозных узлов ,с видео выше, которых без мастерской не создашь. я к сожалению не располагаю ресурсами для создания подобного аппарата.
Economist Опубликовано: 10 октября 2020 Опубликовано: 10 октября 2020 (изменено) Качалка сервооси, он же держатель сервооси, крепление сервооси, держатель флайбара. RC-моделизм, вертолетики. Изменено 10 октября 2020 пользователем Economist 1 1
alhim4ik Опубликовано: 10 октября 2020 Автор Опубликовано: 10 октября 2020 6 часов назад, Economist сказал: Качалка сервооси, он же держатель сервооси, крепление сервооси, держатель флайбара. RC-моделизм, вертолетики. осталось придумать как к этой хреновине приляпать возвратные пружины
Johnet Опубликовано: 10 октября 2020 Опубликовано: 10 октября 2020 1 час назад, alhim4ik сказал: осталось придумать как к этой хреновине приляпать возвратные пружины 14 часов назад, Johnet сказал: на палке поставит тарелку и поставить пружину между верхней крышкой и тарелкой (как на трастмастере 16000) Как вариант.
Economist Опубликовано: 10 октября 2020 Опубликовано: 10 октября 2020 Пружина вниз, если высота позволяет. Растопырить резину/пружины в 4 стороны от штока. Пыльник еще можно попробовать. Еще можно переделать геймпад ))
alhim4ik Опубликовано: 10 октября 2020 Автор Опубликовано: 10 октября 2020 2 часа назад, Johnet сказал: Как вариант. слишком специфичная пружина понадобится 29 минут назад, Economist сказал: Пружина вниз, если высота позволяет. Растопырить резину/пружины в 4 стороны от штока. Пыльник еще можно попробовать. Еще можно переделать геймпад )) оч похоже разьве что у меня кнопки не на веревочках =)))))
Zoydberg Опубликовано: 12 октября 2020 Опубликовано: 12 октября 2020 (изменено) По крайней мере это решение максимально щадящее, по отношению к геймпаду - донору. Но, в принципе можно клавиши (те, которые на веревочной тяге))) перенести в ручки, удлиннив провода. А так, если есть доступ к 3d принтеру, пожалуй лучшее решение, по сравнению с созданием шарнирных узлов для стиков с нуля. И в плане ремонта отличная идея, в любой момент просто распечатал запчасти и поменял. Изменено 12 октября 2020 пользователем Zoydberg

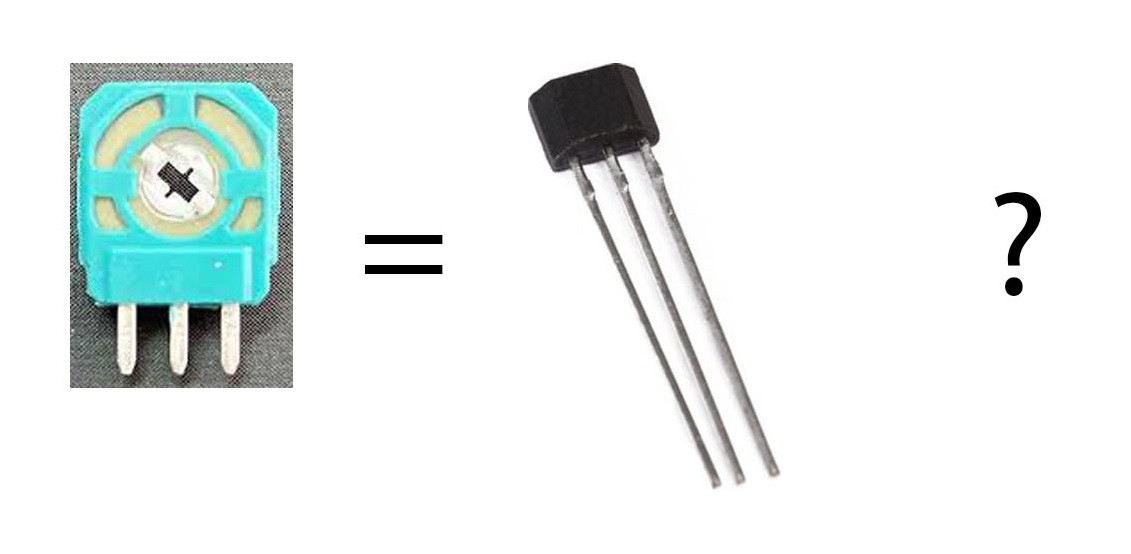

alhim4ik Опубликовано: 12 октября 2020 Автор Опубликовано: 12 октября 2020 меня терзают смутные сомнения помогите их развеять в электрическом плане замена резистора с картинки на датчик Холла SS495A как то скажется на электронике? тоесть можно их просто поменять один на другой и программа джойстика не увидит разницы? 1 минуту назад, Zoydberg сказал: По крайней мере это решение максимально щадящее, по отношению к геймпаду - донору. Но, в принципе можно клавиши (те, которые на веревочной тяге))) перенести в ручки, удлиннив провода. А так, если есть доступ к 3d принтеру, пожалуй лучшее решение, по сравнению с созданием шарнирных узлов для стиков с нуля. И в плане ремонта отличная идея, в любой момент просто распечатал запчасти и поменял. у сонек был продобный агрегат ?
Zoydberg Опубликовано: 12 октября 2020 Опубликовано: 12 октября 2020 Ну, вот и готовое решение, без плясок с бубнами и изобретения велосипеда)... Датчики холла скорее всего попросят что-то дополнительное в плане электроники, для преобразование своего сигнала в понятный контроллеру геймпада... Если в электронике, как и я, жёлудь, то не думаю, что воплощаемо на коленке, разве что у кого-то заказывать.)))
alhim4ik Опубликовано: 12 октября 2020 Автор Опубликовано: 12 октября 2020 (изменено) 8 минут назад, Zoydberg сказал: Датчики холла скорее всего попросят что-то дополнительное в плане электроники, для преобразование своего сигнала в понятный контроллеру геймпада... изучаю тему Но в переделках джойстиков обычно просто меняют датчик и крепление вот и уточняю а чудо от сони это раритет. Изменено 12 октября 2020 пользователем alhim4ik
=VCC=Ghash34 Опубликовано: 12 октября 2020 Опубликовано: 12 октября 2020 Датчики хола ничего не попросят 1
Johnet Опубликовано: 12 октября 2020 Опубликовано: 12 октября 2020 42 минуты назад, =VCC=Ghash34 сказал: Датчики хола ничего не попросят Калибровки они попросят. И правилтного размещения датчика и магнита.
alhim4ik Опубликовано: 12 октября 2020 Автор Опубликовано: 12 октября 2020 (изменено) 2 часа назад, Johnet сказал: Калибровки они попросят. И правилтного размещения датчика и магнита. вот как раз калибровка меня беспокоит, тогда как с размещением проблем не предвидится. места вагон да и обе оси зафиксированы Изменено 12 октября 2020 пользователем alhim4ik
Johnet Опубликовано: 12 октября 2020 Опубликовано: 12 октября 2020 8 минут назад, alhim4ik сказал: вот как раз калибровка меня беспокоит, Калибровка будет представлять для вас проблему, если вы будете использовать существующий контроллер. При калибровке виндой. Часть отсчетов будет отбрасываться. Если вы возьмете контроллеры на Stm32, или ардуино, то модно и датчики поинтереснее поставить и каоиьровать их без потери точности. И трчность датчиков будет в рвзы выше.
alhim4ik Опубликовано: 12 октября 2020 Автор Опубликовано: 12 октября 2020 (изменено) 13 минут назад, Johnet сказал: Калибровка будет представлять для вас проблему, если вы будете использовать существующий контроллер. При калибровке виндой. Часть отсчетов будет отбрасываться. Если вы возьмете контроллеры на Stm32, или ардуино, то модно и датчики поинтереснее поставить и каоиьровать их без потери точности. И трчность датчиков будет в рвзы выше. контроллер выбран XBOX ONE датчики холла там вроде даже присутствуют в курках другой не рассматривается в принципе. датчиками холла заинтересовался по причине 1 дешевле чем мутить переходник на резюк, 2 точнее - меньше переходов. 3 при попытке скрестить геймпад с extreme 3d pro резюки работали штатно Изменено 12 октября 2020 пользователем alhim4ik
=VCC=Ghash34 Опубликовано: 12 октября 2020 Опубликовано: 12 октября 2020 5 часов назад, Johnet сказал: Калибровки они попросят. И правилтного размещения датчика и магнита. ну это само собой.

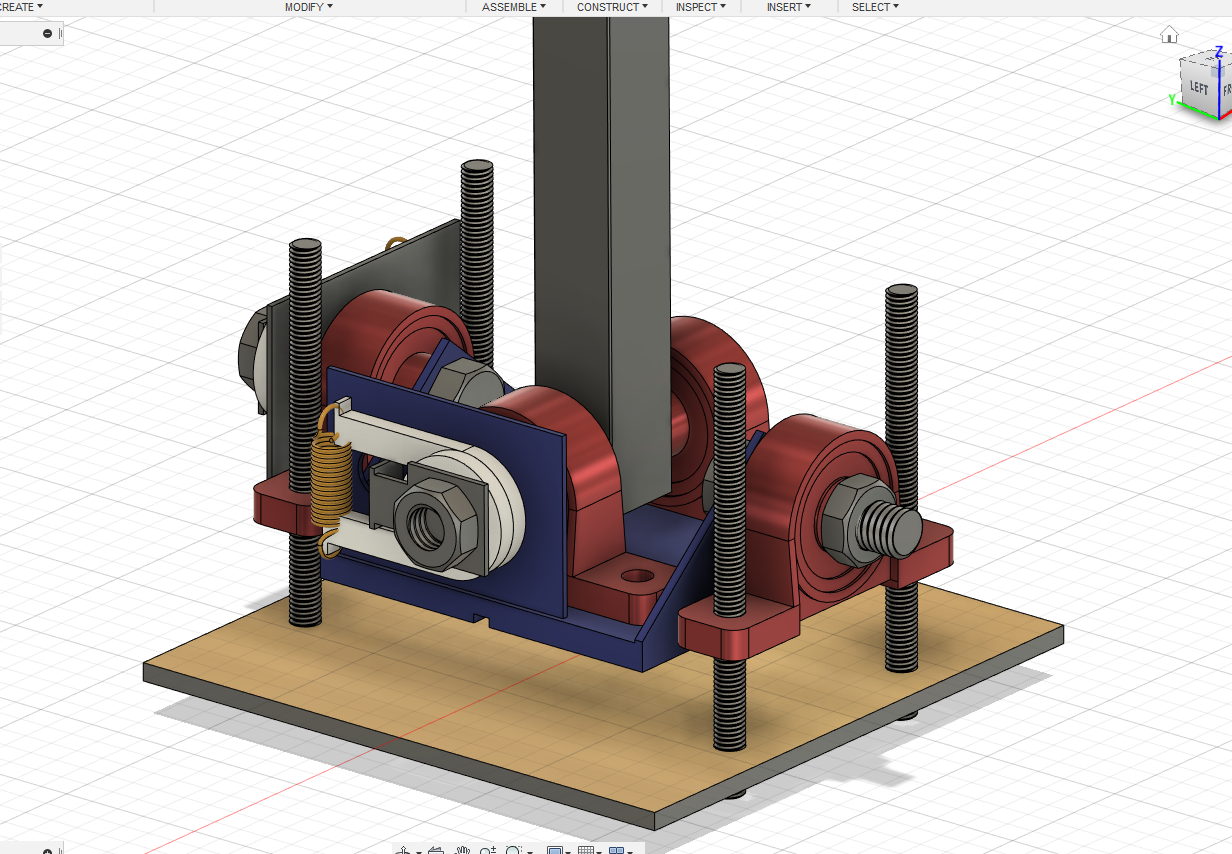

alhim4ik Опубликовано: 14 октября 2020 Автор Опубликовано: 14 октября 2020 (изменено) запилил новый прототип гимбала с теми же ингридиентами . чуть больше деталей и работы но вроде меньше люфтов. высота конструкции по прежнему 80мм Изменено 14 октября 2020 пользователем alhim4ik 1
Johnet Опубликовано: 14 октября 2020 Опубликовано: 14 октября 2020 4 часа назад, alhim4ik сказал: запилил новый прототип гимбала с теми же ингридиентами . чуть больше деталей и работы но вроде меньше люфтов. высота конструкции по прежнему 80мм Ничего так. Единственное но. клещевой загруз имеет четкую ступеньку в центре. Если вас это устраивает, то пожалуйста.
alhim4ik Опубликовано: 14 октября 2020 Автор Опубликовано: 14 октября 2020 1 час назад, Johnet сказал: Ничего так. Единственное но. клещевой загруз имеет четкую ступеньку в центре. Если вас это устраивает, то пожалуйста. а есть другой ? только не та что выше - галочкой
Johnet Опубликовано: 14 октября 2020 Опубликовано: 14 октября 2020 а есть другой ? Тысячи их! Клещевой, пружинный, кулачковый, клещевой упорный. Это только то, что я смог вспомнить.
