Win 10 не определяет девайсы от BRD

[ROSS_KoT]

Спасибо,  буду пробовать, не хотелось бы терять механику. Если не получится с контроллерами, буду искать под него новую электронику.

[Komaroff]

30 минут назад, ROSS_KoT сказал:

Спасибо,  буду пробовать, не хотелось бы терять механику. Если не получится с контроллерами, буду искать под него новую электронику.

Удачи! По результату эксперимента отпишитесь, пожалуйста.

PS. Механика джой или педали? Электроника цифровая или аналоговая?

Изменено 28 декабря 2020 пользователем Komaroff

[ROSS_KoT]

На педалях менял электронику, они норм распознаются. Рус брал году в 14, скорее всего там стоят Ваши РАМСы. Если менять, Роман может предложить только контроллер от VPC. Не знаю подойдёт ли, у меня на ручке 7 кнопок и 4-х позиционная хатка.

[ROSS_KoT]

Перепроверил, электроника GVL224

[Vumpel18]

ОК

Скрытый текст

Для подключения ручки понадобится плата сдвиговых регистррегистров.







Изменено 29 декабря 2020 пользователем Vumpel18

[Komaroff]

2 часа назад, ROSS_KoT сказал:

Перепроверил, электроника GVL224

Если цифровые сенсоры, то, чтобы их не менять, можно применить контроллер Kreml L3/F3 (можно изготовить самостоятельно или найти готовый). На контроллерах , изготовленных GVL224, обычно стояли кнопочные диодные матрицы, по крайней мере я других кнопок не встречал. Контроллеры Kreml поддерживают и матрицы и регистры.

Я предлагаю всё-таки попробовать дополнительную плату портов USB как предлагали выше по теме, хотя и есть вероятность, что не сыграет. Недавно Storknet менял на кремлевский контроллер в джое, решил обойтись без варианта дополнительных портов. В джое стоят цифровики и кнопочная диодная матрица. Знаю ещё пару человек, сделавших подобную замену. Потребовалось только самостоятельно установить новую плату в корпусе, форм фактор отличается от штатного (габариты кремлевского 50х50мм). Кстати, калибровка цифровых сенсоров в кремлевском контроллере более удобная.

Тем не менее, ещё раз предлагаю , хотя бы для эксперимента, попробовать решение на дополнительной плате USB портов.

Изменено 29 декабря 2020 пользователем Komaroff

[ROSS_KoT]

Взял хаб с питанием, не помогло. Адаптер pci-e - usb 2.0 пока у нас не смог найти. Буду параллельно искать варианты замены электроники, хотелось бы с минимальными допиливаниями.

[ROSS_KoT]

Всех с наступающим!

Плату pci-e/usb 2.0 вообще нигде найти не могу. Есть ли возможность помочь с дополнением или заменой электроники GVL224 на современную, что-то я совсем запутался. Желательно, чтобы была цена не заоблачная и села в посадочные отверстия BRD-DS. На ручке 7 кнопок и 4-х позиционная хатка.

[Vumpel18]

Скрытый текст

Электроника MMJOY2 решит Ваши проблемы.



[Komaroff]

4 часа назад, ROSS_KoT сказал:

Плату pci-e/usb 2.0 вообще нигде найти не могу.

По-быстрому пересмотрел тему. Не нашел экспериментального подтверждения, что Плата pci-e/usb 3.0 однозначно НЕ помогает. Может пропустил... Если есть в пределах доступности, то попробуйте 3.0.

4 часа назад, ROSS_KoT сказал:

села в посадочные отверстия BRD-DS

С одинаковыми посадочными местами готовая плата контроллера с поддержкой цифровиков (стоят такие сенсоры?) вряд ли найдется. Придется крепить самостоятельно. Можно дополнительно использовать удлинитель (переходник) USB , чтобы не привязываться к имеющемуся окну разъема USB на корпусе.

Как кнопки ручки подсоединяются к контроллеру? На какой разъем?

[ROSS_KoT]

Скрытый текст

Двумя шлейфа и на матрицу заведены кнопки



Изменено 31 декабря 2020 пользователем ROSS_KoT
Исправления

[Alator]

5 часов назад, ROSS_KoT сказал:

Плату pci-e/usb 2.0 вообще нигде найти не могу

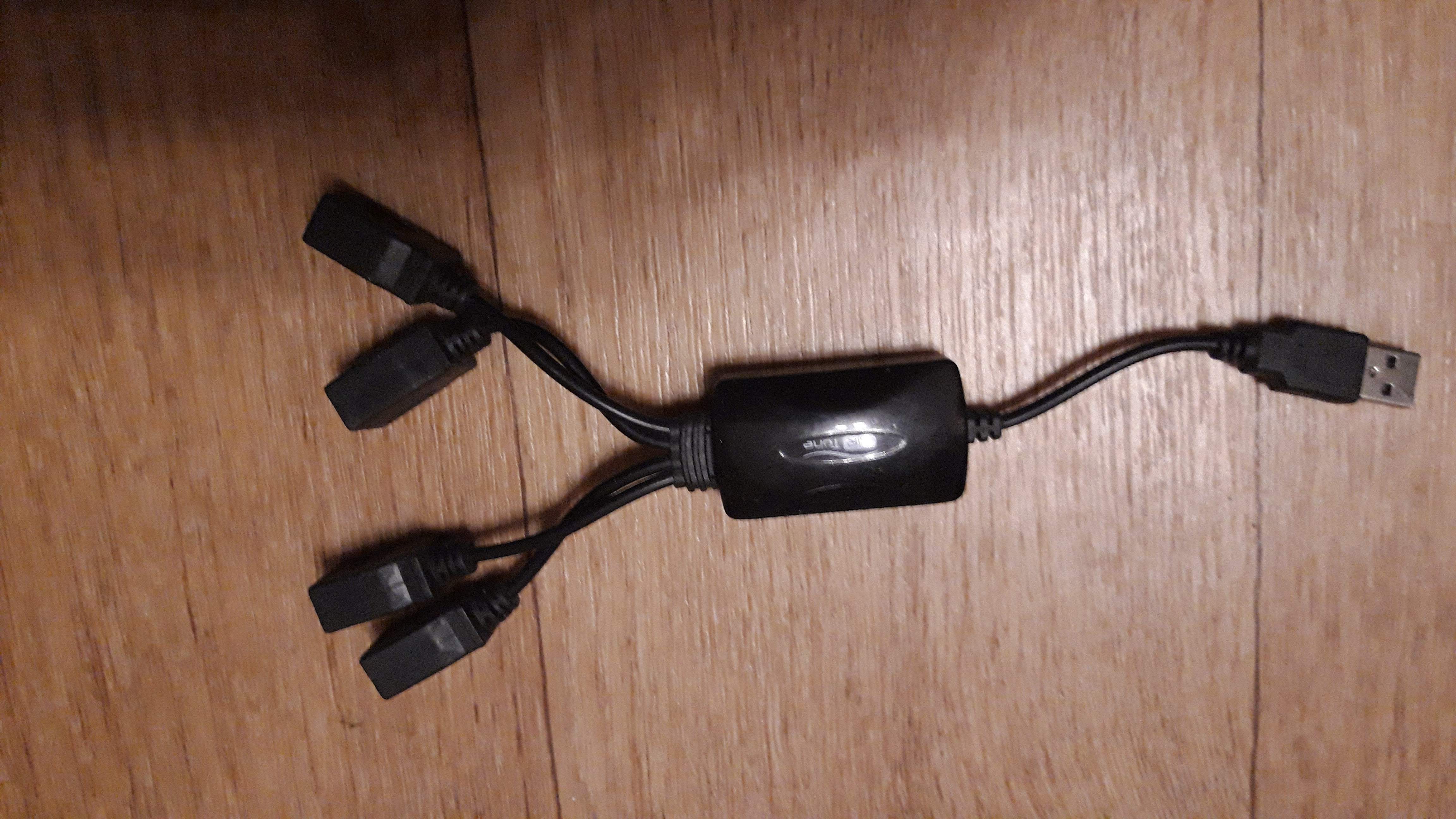

Есть вот такая штука старенькая. На выходе USB 2.0. Тогда 3.0 не былр ещё. Но не уверен. Как проверить хз. Если надо отдам бесплатно.

Но скорее всего 2.0 на выходе. Mjoy8 (когда то давно) не работал на новой материнке. А через этот разветвитель работал без вопросов. А он под юсб 2.0 был точно.

[Vumpel18]

52 минуты назад, Komaroff сказал:

Плата pci-e/usb 3.0.



С одинаковыми посадочными местами готовая плата контроллера с поддержкой цифровиков (стоят такие сенсоры?) вряд ли найдется.

С платой 3.0 пустая трата времени.



В основании базы уже имеются установочные отверстия под установку контроллеров в т. числе и CobraM5 = Shield MMJOY2.



Зачем снова заморачиваться с диодной матрицей ?

Используйте плату расширения кнопок на сдвиговых регистрах, которую установить в корпус РУС.



Изменено 31 декабря 2020 пользователем Vumpel18

[Komaroff]

Скрытый текст

2 часа назад, ROSS_KoT сказал:

  Скрыть содержимое

Двумя шлейфа и на матрицу заведены кнопки



Сложнее, получается. Рассчитывал, что подключение ручки к разъему "РУС" (т.е. что диоды матрицы находятся в ручке, как у других пилотов, про которых я говорил). Если я правильно рассмотрел на фото, то два шлейфа ручки подключаются к гребенкам "В" и "С", разъем "РУС" не задействован.

На кремлевском контроллере находится расширенный аналог этого разъема "РУС", с таким же типом контактов.  Без диодов, для однозначного определения нажатой кнопки, на него можно подключить до 8 кнопок включительно. Это по классической схеме матрицы.

Но для имеющейся конфигурации (7 кнопок плюс 4-позиционная хатка) можно попытаться сделать ход конем и подключить без диодов. А именно. 7 кнопок пустить по классике на одну сканирующую линию (т.е. для кнопок получится конфигурация матрицы: 7 данных и 1 сканирующий ). А для хатки ее 4 вывода кнопок подключить на сканирующие пины матрицы контроллера, с подключением общей линии хатки на оставшуюся свободной 8-ую линию данных матрицы контроллера. Такой вариант пока не проверял на практике, успешность зависит от режима работы сканирующих пинов. Сорри за технические подробности. Для реализации в конкретном девайсе потребуется только инструкция по подключению. В имеющихся разъемах ручки потребуется всего лишь переставить контакты.

1 час назад, Vumpel18 сказал:

В основании базы уже имеются установочные отверстия под установку контроллеров в т. числе и CobraM5 = Shield MMJOY2.

Если действительно есть отверстия под Кобру М5 (отличается от платы на фото), то шилд удобный вариант в плане крепления платы. Имеющиеся цифровые сенсоры в MMJOY2 не поддерживаются, придется ставить другие варианты.

1 час назад, Vumpel18 сказал:

Зачем снова заморачиваться с диодной матрицей ?

Используйте плату расширения кнопок на сдвиговых регистрах, которую установить в корпус РУС.

Рассматриваю варианты по критерию простоты практической реализации с учетом имеющихся компонентов электроники и конфигурации ручки. Матрицу пока рано сбрасывать со счетов Кстати, кремлевский контроллер поддерживает и регистры.

1 час назад, Alator сказал:

Есть вот такая штука старенькая. На выходе USB 2.0. Тогда 3.0 не былр ещё. Но не уверен.

Похоже это просто хаб. Говорили выше, что хаб с питанием не помог. Мала вероятность, что и такой поможет, к сожалению. У себя смог только проверить на хабе USB-C->4хUSB3.0 (без внешнего питания), тоже не помогает (на Вин10).

Изменено 31 декабря 2020 пользователем Komaroff

[Alator]

Вот кстати на вин 10 с таким хабом мджой8 запустился.  Но... пожалуй соглашусь. Это просто разветвитель.

[ROSS_KoT]

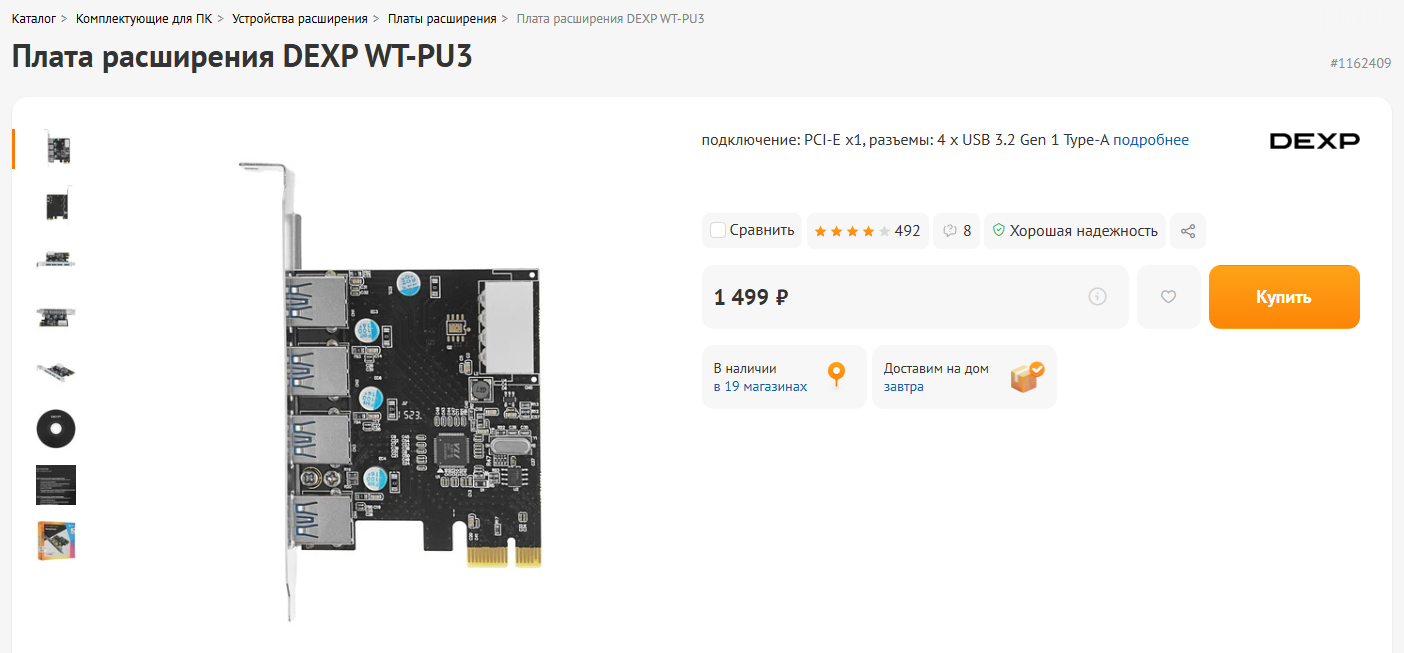

В общем решил рискнуть и купил в ДНСе контроллер PCI-E/USB 3.0 вот такой https://www.dns-shop.ru/product/2612ba949dc83330/kontroller-dexp-wt-pu3/

С дровами винды не пошло, скачал к нему дрова отсюда http://ftp.dexp.club/Controller/WT-PU3 USB3.0 VL805.rar

и после перезагрузки распознался по старому?

Всех с наступающим, хоть что-то хорошее в уходящем году!!!

[Vumpel18]

Материнку с таким чипсетом "поблагодарите".

Скрытый текст

Думаю что Победа не на долго... .



[Komaroff]



5 минут назад, ROSS_KoT сказал:

после перезагрузки распознался по старому



Теперь все работает ОК ?

Изменено 31 декабря 2020 пользователем Komaroff

[ROSS_KoT]

Да, все калибруется. И в БИОСе отключен режим XHCI.

[Komaroff]

8 минут назад, ROSS_KoT сказал:

Да, все калибруется. И в БИОСе отключен режим XHCI.

А с включенным XHCI не работает ?



[ROSS_KoT]

с включенным XHCI тоже работает)))

Получается контроллер на данный момент решает проблему (и режим XHCI в том числе).

[Komaroff]

11 минут назад, ROSS_KoT сказал:

с включенным XHCI тоже работает)))

Получается контроллер на данный момент решает проблему (и режим XHCI в том числе).

Супер !



23.12.2020 в 12:34, Komaroff сказал:

Из комментариев:

-"ты Бог. Кто-нибудь, пожалуйста, дайте этому человеку награду.".

И ТС не забудьте



С наступающим Новым Годом !

Изменено 31 декабря 2020 пользователем Komaroff

[ROSS_KoT]

Всем спасибо за помощь, успехов в новом году!

И Komaroff отдельная благодарность за настойчивость в направлении на поиск контроллера.

[17t11r1965Tromp]

31.12.2020 в 20:22, ROSS_KoT сказал:

В общем решил рискнуть и купил в ДНСе контроллер PCI-E/USB 3.0 вот такой https://www.dns-shop.ru/product/2612ba949dc83330/kontroller-dexp-wt-pu3/

С дровами винды не пошло, скачал к нему дрова отсюда http://ftp.dexp.club/Controller/WT-PU3 USB3.0 VL805.rar

и после перезагрузки распознался по старому?

Всех с наступающим, хоть что-то хорошее в уходящем году!!!

 Большое спасибо! Сделал аналогично и всё за работало! Спасибо и камраду  =AxA=-delfin  за создание темы.

Материнка Gigabyte H87-HD3

Изменено 19 марта 2021 пользователем 17t11r1965Tromp

[vvm13ru]

https://aliexpress.ru/item/32694980813.html



[Komaroff]

8 часов назад, 17t11r1965Tromp сказал:

Большое спасибо! Сделал аналогично и всё за работало!

Если не трудно, укажите, пожалуйста, модель контроллера USB, решившего вопрос. Пригодится для статистики.

PS. Были ли еще какие подводные камни ?

Изменено 19 марта 2021 пользователем Komaroff

[17t11r1965Tromp]

 Контроллер DEXP WT-PU3 такой же как и у ROSS_KoT. Купил так же  в DNS, вставил в слот, подключил питание, установил драйвер, и мой "BRD Flight-4000 Digita" сразу определился.

Изменено 21 марта 2021 пользователем 17t11r1965Tromp

[1./SG2_Bur]

https://overclockers.ru/softnews/show/47723/Drajver_USB_3.0_kontrollerov_Renesas_NEC_PD720200_versii_2.1.36

Плата расширения USB на этом чипсете после установки драйверов по ссылке увидела устройства GVL

[=LwS=L_vvVitaliy]

Поменял проц и мать и пропал джой от Баура .те же танцы с бубном помогли...-купил плату расширения-https://elmir.ua/controllers/controller_pci-e_dynomode_usb3_2_gen1_usb30-pcie-2_2_the_port.html и ок

[=LwS=L_vvVitaliy]

не долго музыка играла-пипец котенку не видит

[caiman1]

здравствуйте . если вы до сих пор сей вопрос не решили ,то напишите Роману.  БАУЭРУ . Он даст вам   ответ по этой теме .положительный.  у меня была та же проблема. надо докупить всего одну вещь. уже не помню тк джой тот продал. Но Роман вам ответит .

[=BULAT=PAPasha]

31.12.2020 в 18:22, ROSS_KoT сказал:

В общем решил рискнуть и купил в ДНСе контроллер PCI-E/USB 3.0 вот такой https://www.dns-shop.ru/product/2612ba949dc83330/kontroller-dexp-wt-pu3/

С дровами винды не пошло, скачал к нему дрова отсюда http://ftp.dexp.club/Controller/WT-PU3 USB3.0 VL805.rar

и после перезагрузки распознался по старому?

Всех с наступающим, хоть что-то хорошее в уходящем году!!!

Всем спасибо! И ТСу тоже)

Все заработало с этой платой и дровами

мать gigabite A520m S2H, проц ryzen 5 5500

проблема была с педалями BRD

Изменено 6 ноября 2023 пользователем =BULAT=PAPasha

[=19GvFAB=Aisberg63]

И меня настигла данная проблема после смены компа. Плата расширения не помогла. По совету обратился к Swift_CCCP. Заказанные детали пришли быстро. Подробно объяснил по подключению и калибровке. Все заработало. Спасибо.



[podvoxx]

31.12.2020 в 18:22, ROSS_KoT сказал:

В общем решил рискнуть и купил в ДНСе контроллер PCI-E/USB 3.0 вот такой https://www.dns-shop.ru/product/2612ba949dc83330/kontroller-dexp-wt-pu3/

С дровами винды не пошло, скачал к нему дрова отсюда http://ftp.dexp.club/Controller/WT-PU3 USB3.0 VL805.rar

и после перезагрузки распознался по старому?

Всех с наступающим, хоть что-то хорошее в уходящем году!!!

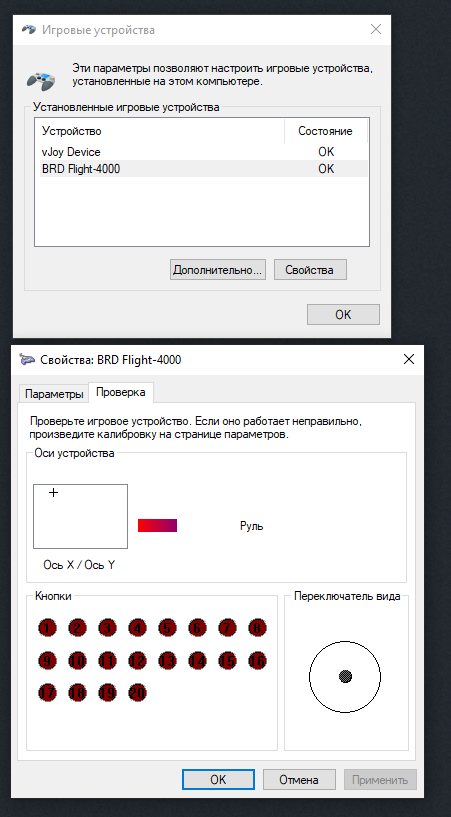

Покажите кто-нибудь если не сложно на скриншоте как определяется эта плата в диспетчере устройств Windows. С ходу дрова с сайта DNS не ставятся без ошибок (мастер не обнаружил устройство, в списке устройств есть какое-то неопределенное, питание к плате подключил), ошибка с устройством BRD с дровами винды остается.

[podvoxx]

31.12.2020 в 18:22, ROSS_KoT сказал:

В общем решил рискнуть и купил в ДНСе контроллер PCI-E/USB 3.0 вот такой https://www.dns-shop.ru/product/2612ba949dc83330/kontroller-dexp-wt-pu3/

С дровами винды не пошло, скачал к нему дрова отсюда http://ftp.dexp.club/Controller/WT-PU3 USB3.0 VL805.rar

и после перезагрузки распознался по старому?

Всех с наступающим, хоть что-то хорошее в уходящем году!!!

Подтверждаю работоспособность решения, только драйвер нужно качать обязательно по ссылке ROSS_KoT. Тот, что на страничке товара в ДНС не устанавливается. Стандартный драйвер Windows для этой платы не работает с BRD-X.

Сама по себе карта как я понимаю низкокачественное убожество, в отзывах жалуются. Но мне от нее нужны только три оси, чтобы творить волшебство))

Скрытый текст







Изменено 11 февраля пользователем podvoxx

[xGINx]

Зорово ребята, а на windows 11 работает эта плата dexp wt pu3 с напольником баура?

[xGINx]

Что ли даже дрова не дает установить.



[Jeepers]

С педалями BRD решил проблему при помощи mmjoy2 на arduino. Тонкостей уже не помню, все очень просто и дешево там получилось, давно это было, но работает до сих пор. Датчик остался родной, контроллер ардуино.
