Авиа моделирование


-AZAF-Lev15
 Share

Recommended Posts

BaronVonMyakin

Крутота!

А зачем у всех моделей длинные красные ленты приделаны?



Link to comment
Share on other sites

50 минут назад, BaronVonMyakin сказал:

А зачем у всех моделей длинные красные ленты приделаны?



Смысл боя: сорвать ленту противника.


Edited by ABP_158
  • Thanks 3
Link to comment
Share on other sites

Раньше на кордовых моделях такие бои были...  Ох и завязывались бывало 😎, но на радио как то поинтересней смотрится.

Edited by Alator
Link to comment
Share on other sites

-AZAF-Lev15
2 часа назад, BaronVonMyakin сказал:

Крутота!

А зачем у всех моделей длинные красные ленты приделаны?

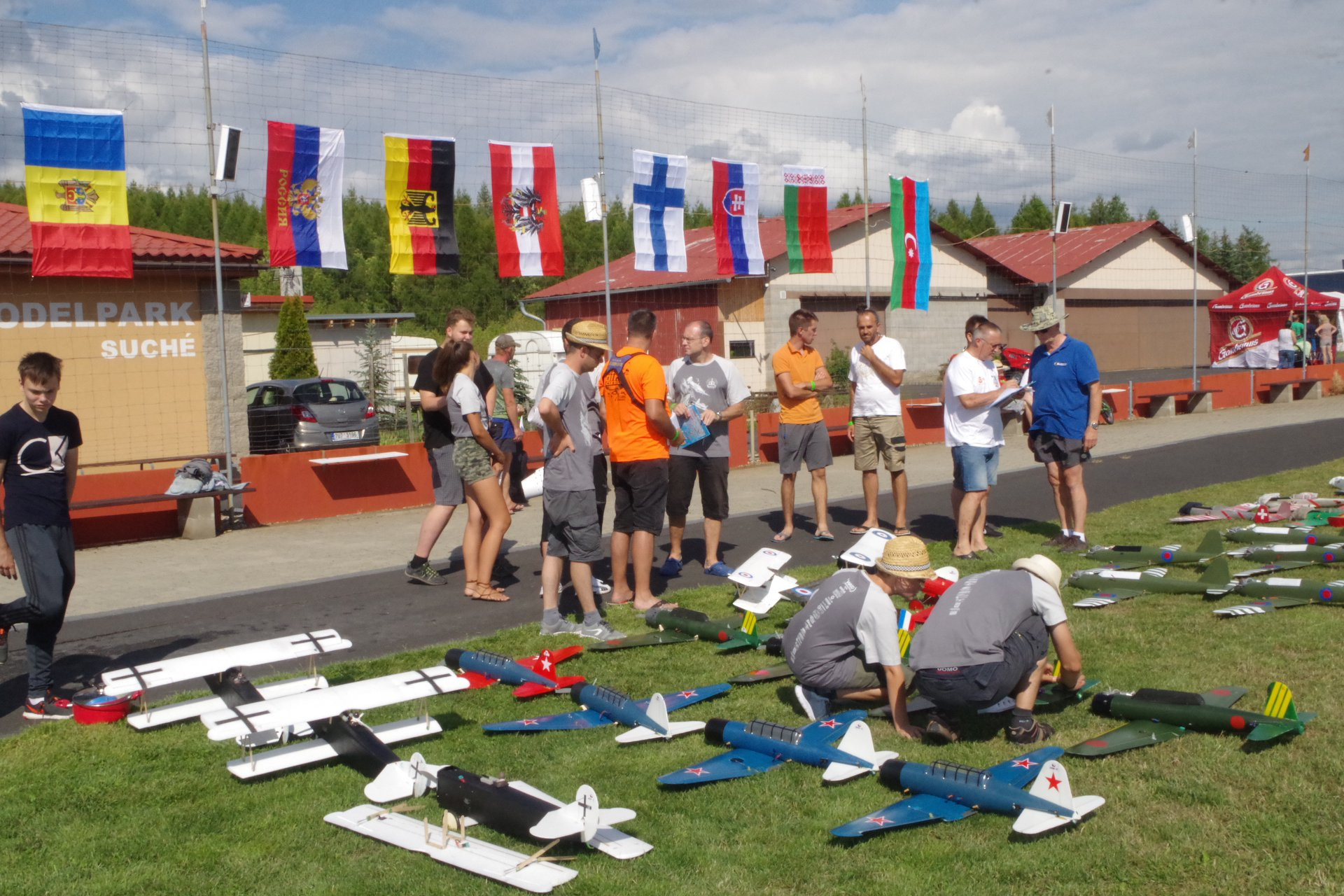

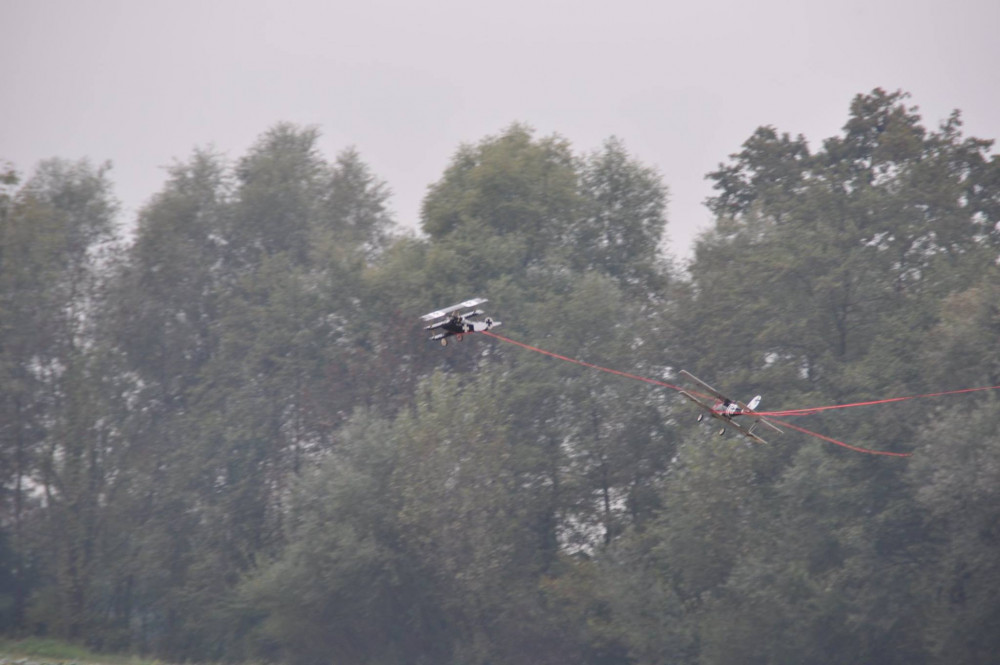

К модели привязывается лента длиной 15м, одновременно в бою находится до 7ми моделей, задача нарубить как можно больше- каждый отруб 100 очков, паралельно идёт атака наземных целей в виде пенопластовых столбиков, из всего этого складывается результат. В этом году очередной чемпионат должен был быть в Германии но по известным причинам был перенесён на 2021г.

1 час назад, Alator сказал:

Раньше на кордовых моделях такие бои были...  Ох и завязывались бывало 😎, но на радио как то поинтересней смотрится.

Одновременно проводятся бои и на моделях второй мировой по той же схеме, только без наземных целей.




  • Like 2
  • Thanks 5
Link to comment
Share on other sites

BaronVonMyakin

Гениальная идея!

Спасибо за разъяснения!

Link to comment
Share on other sites

Кроуто-круто-круто ! !!! 🙂

А как происходит проектирование модели , какие требования к копийности , масштаб ?

Link to comment
Share on other sites

-AZAF-Lev15
2 часа назад, emely сказал:

Кроуто-круто-круто ! !!! 🙂

А как происходит проектирование модели , какие требования к копийности , масштаб ?

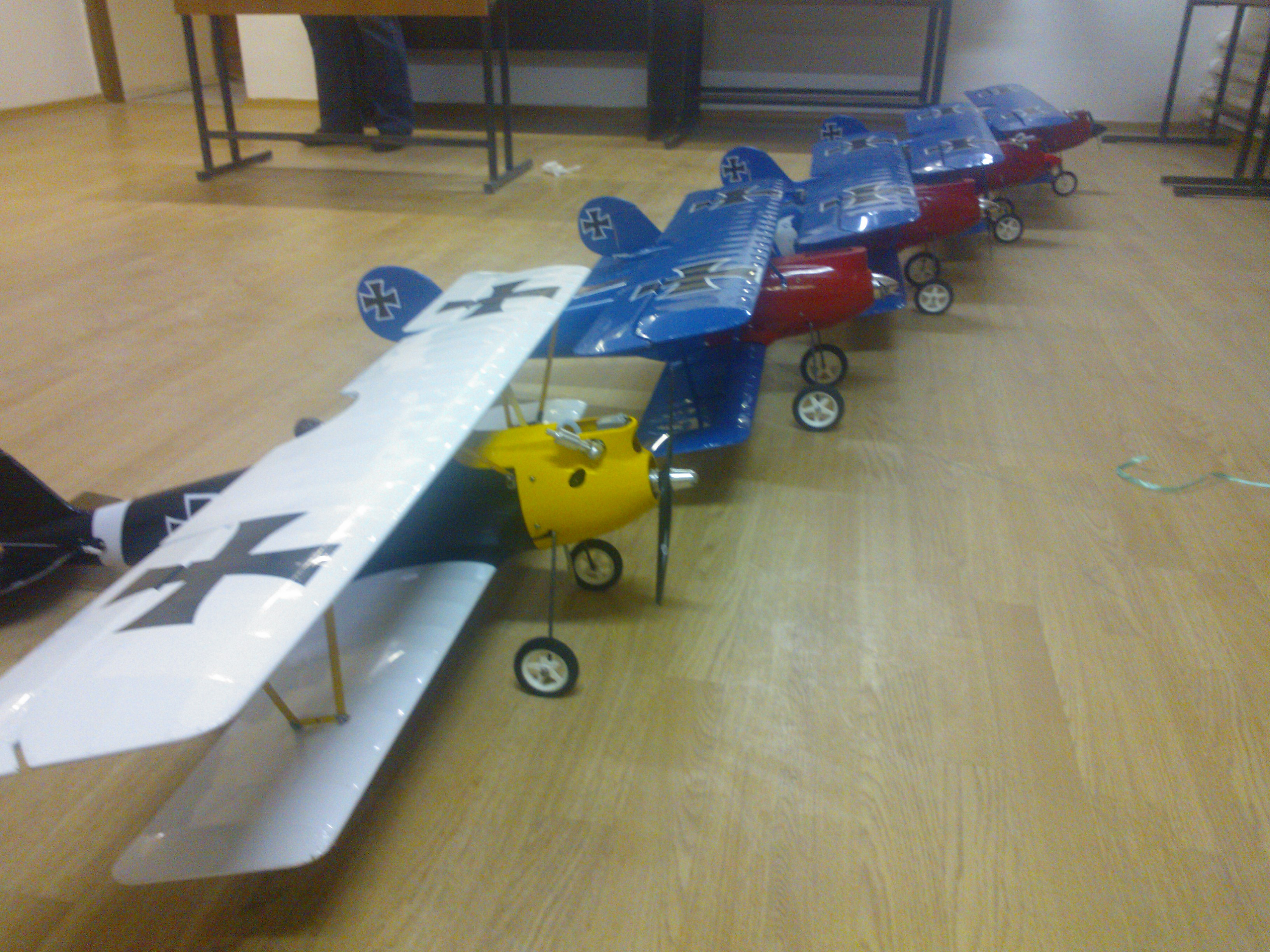

Допускается отклонение размеров 5% по размаху крыла и длине фюзеляжа, можно сделать полукопию т.е. не изготавливать мелкие копийные детали прототипа, масштаб для WW-1 1/8  для WW-2 1/12  для WW-1 обязательное условие - крыло должно быть наборное деревянной конструкции с мягкой обшивкой как у прототипа.




  • Like 3
  • Thanks 5
Link to comment
Share on other sites

Да , ww1 круче , как всегда ! 😉

Жаль небось такую красоту обшивкой закрывать ? 🙂

Тое , ты берешь где то чертежи , и близко к оригиналу делаешь каркас .. А куда там можно привода элеронов поставить ? Ну на фото вроде как и места нет .

Link to comment
Share on other sites

-AZAF-Lev15
3 минуты назад, emely сказал:

Да , ww1 круче , как всегда ! 😉

Жаль небось такую красоту обшивкой закрывать ? 🙂

Тое , ты берешь где то чертежи , и близко к оригиналу делаешь каркас .. А куда там можно привода элеронов поставить ? Ну на фото вроде как и места нет .

Чертежи прототипа из интернета, внутреннюю конструкцию сам разрабатываешь упрощённую и более прочную для боя, вот на полноценных моделях копиях делают максимально близко к оригиналу, там результат во многом зависит от стендовой оценки + реализм полёта. Сервоприводы элеронов в крыле, сейчас есть микро машинки для этих целей.



  • Like 5
  • Upvote 2
Link to comment
Share on other sites

  • 2 weeks later...
-AZAF-Lev15

Процесс изготовления летающей модели- копии DR-1, масштаб 1/4 (размах крыла 1800мм).

Модель конструктивно приближена к оригиналу.

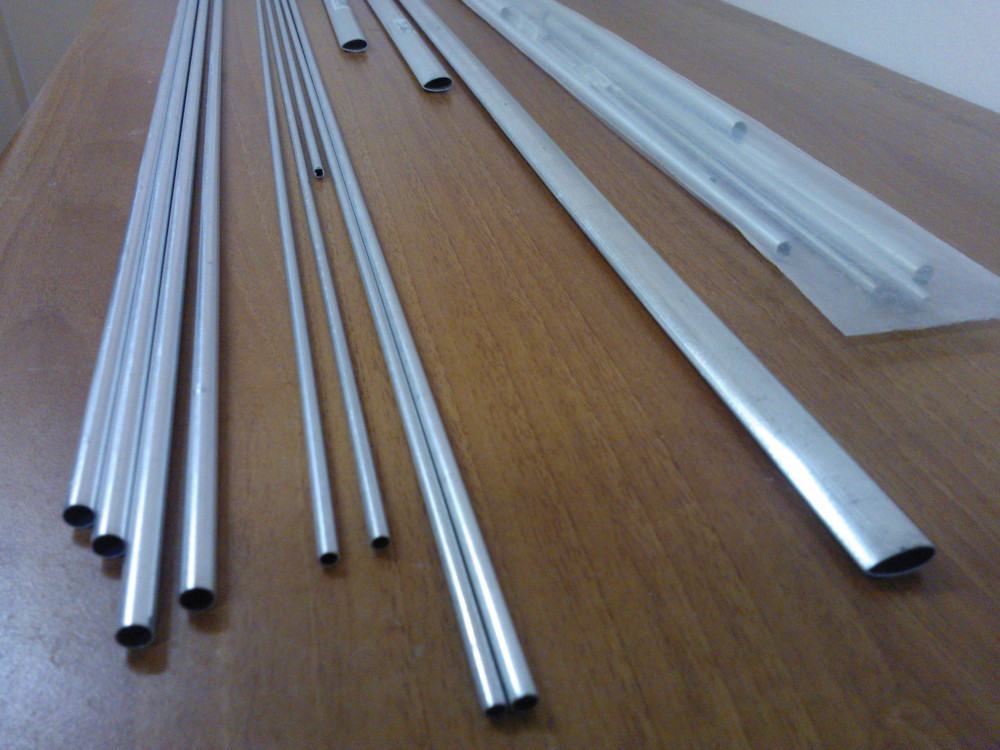

Для изготовления металлических деталей элементов конструкции используются

тонкостенные алюминиевые трубки.

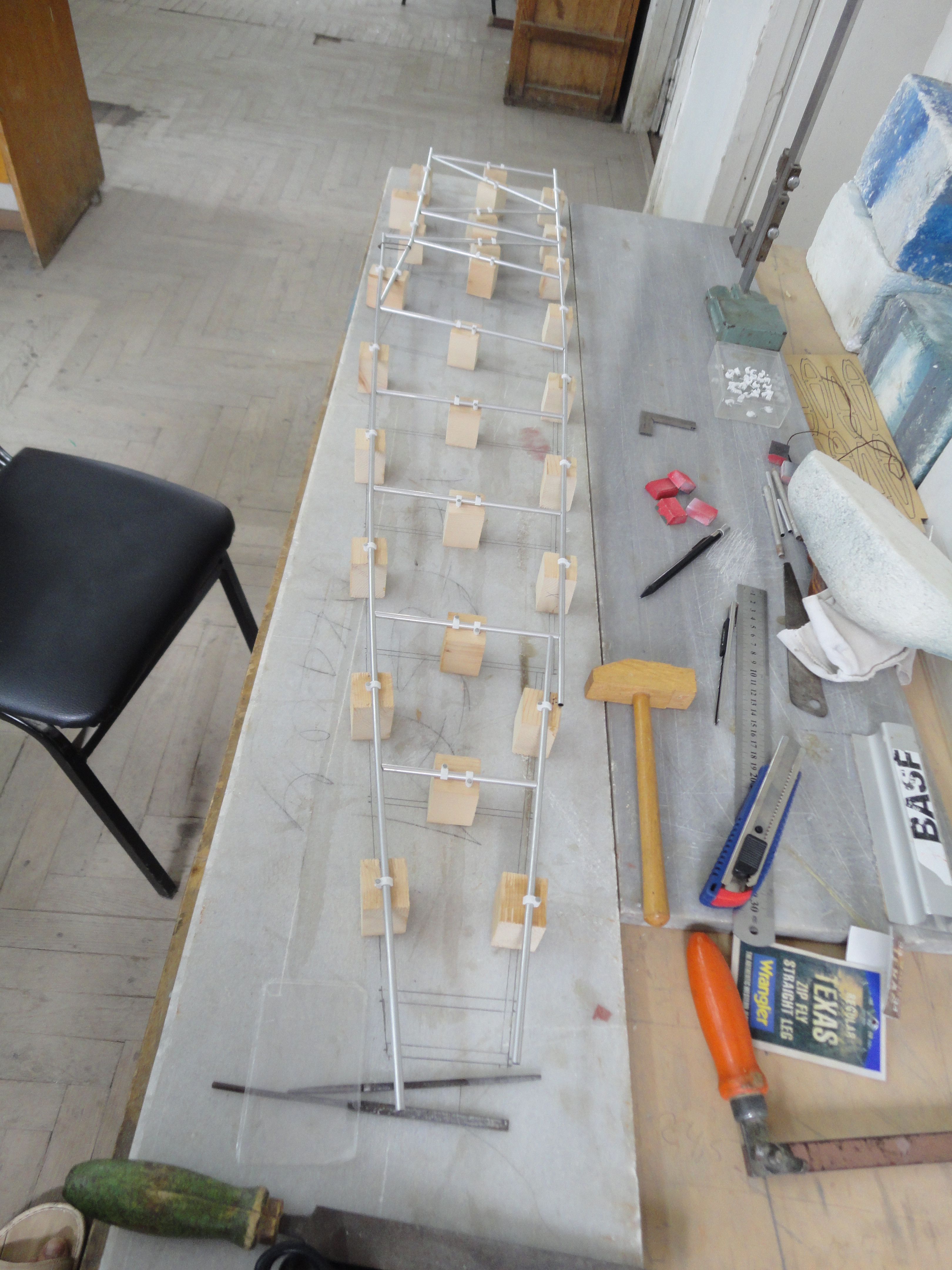

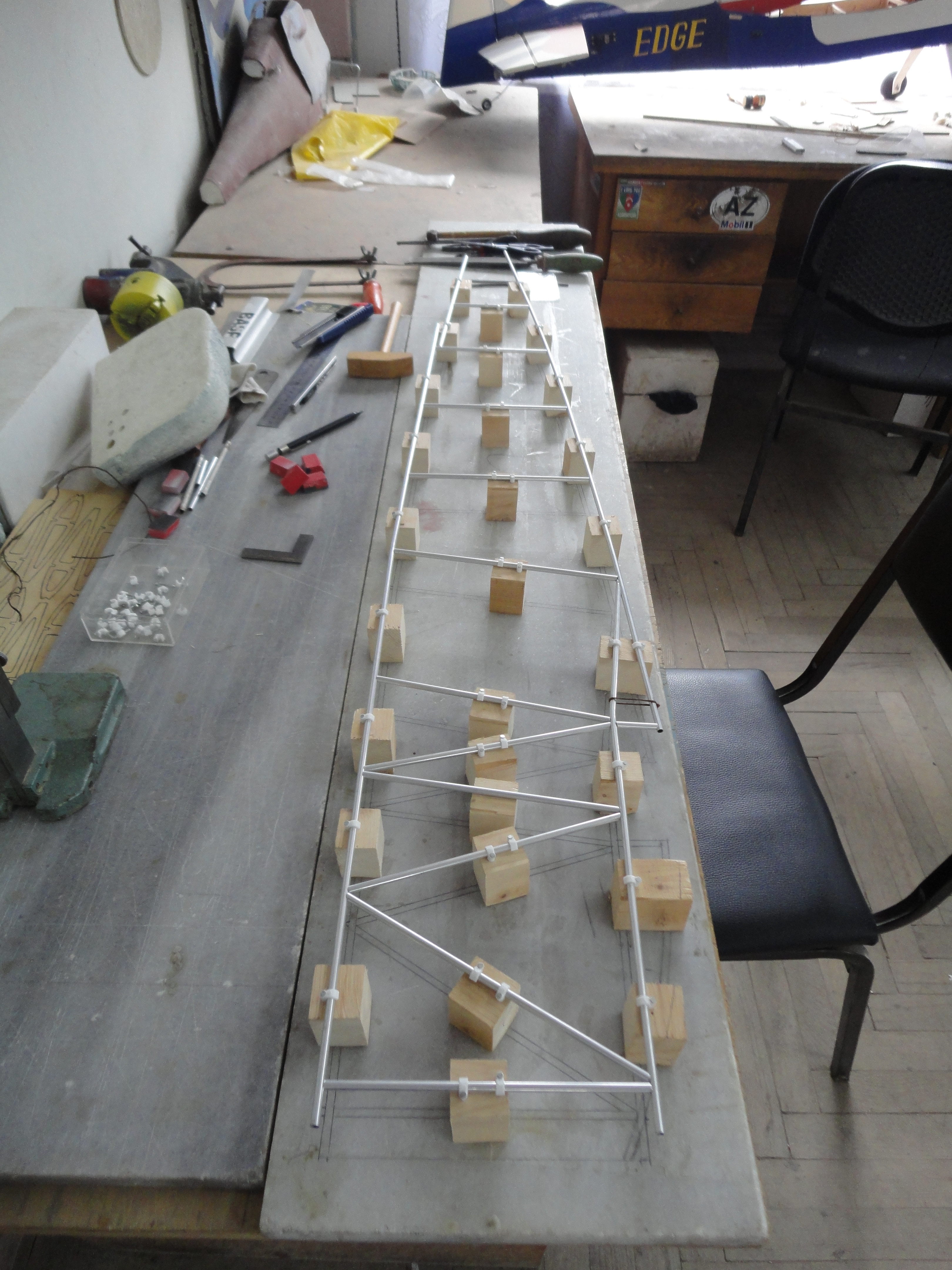

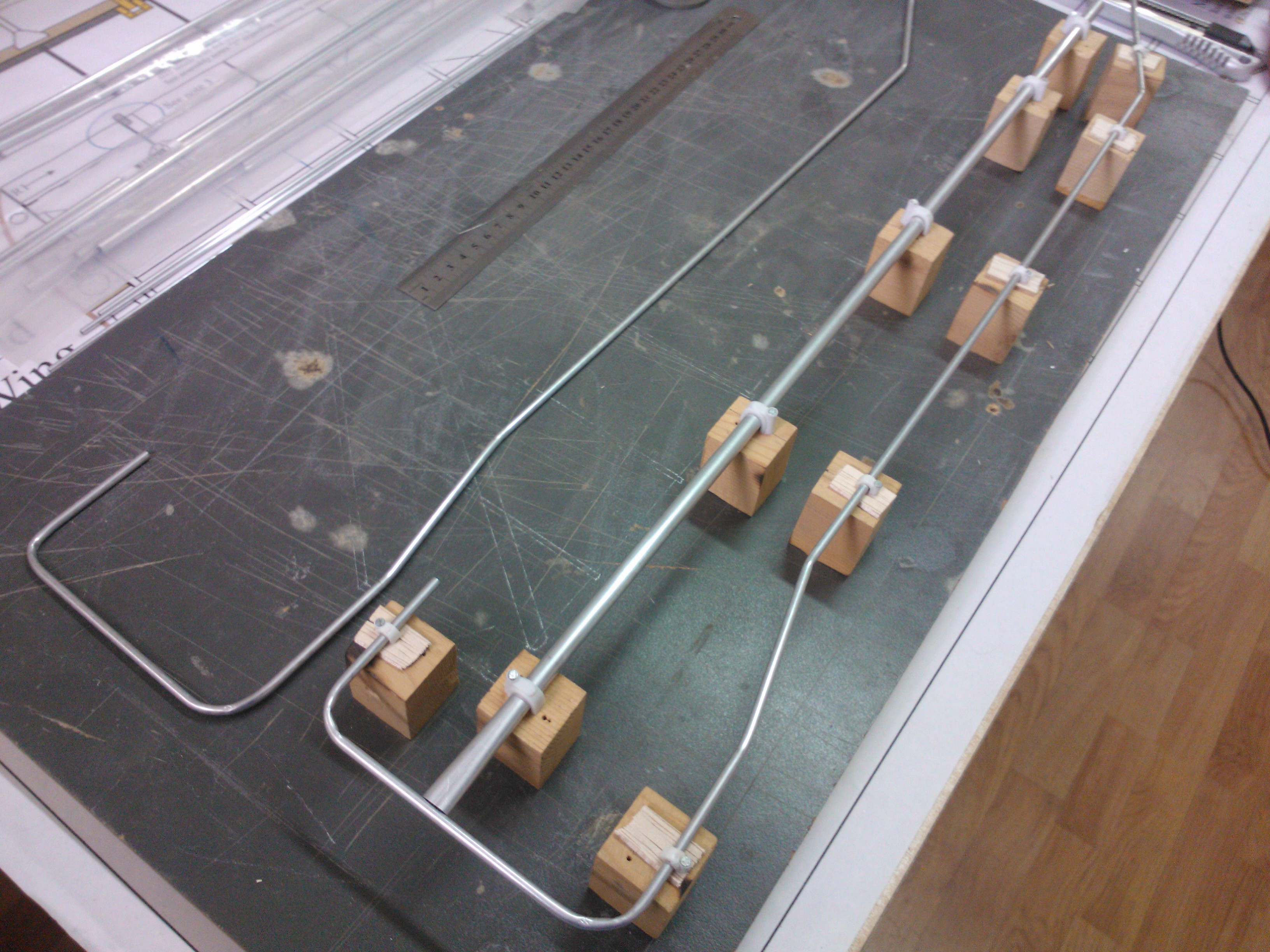

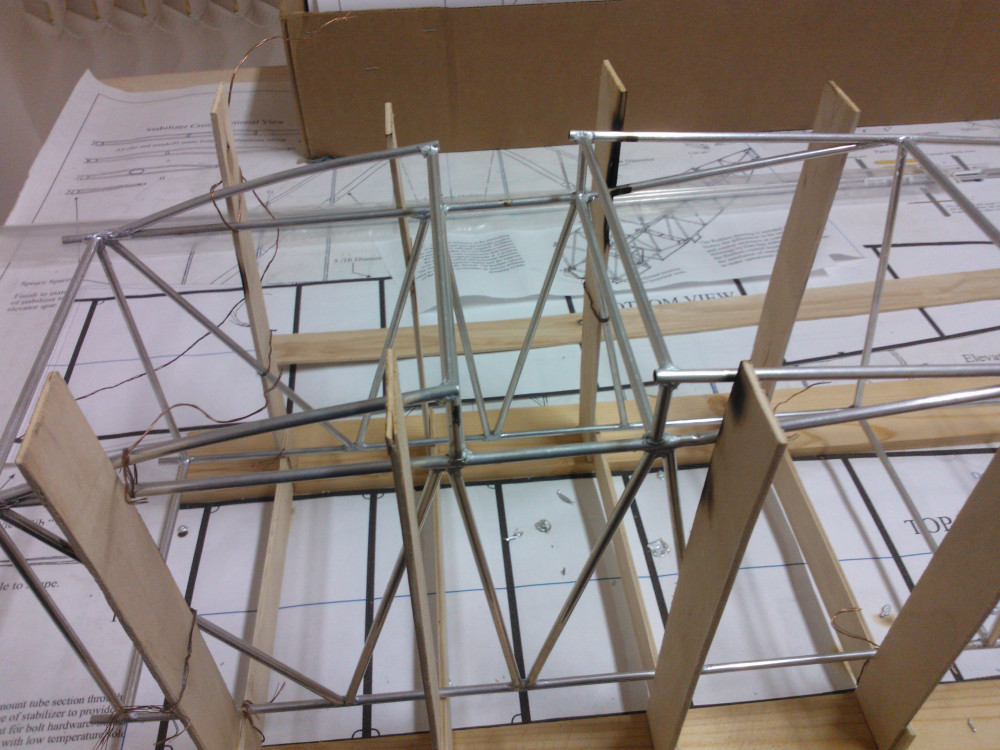

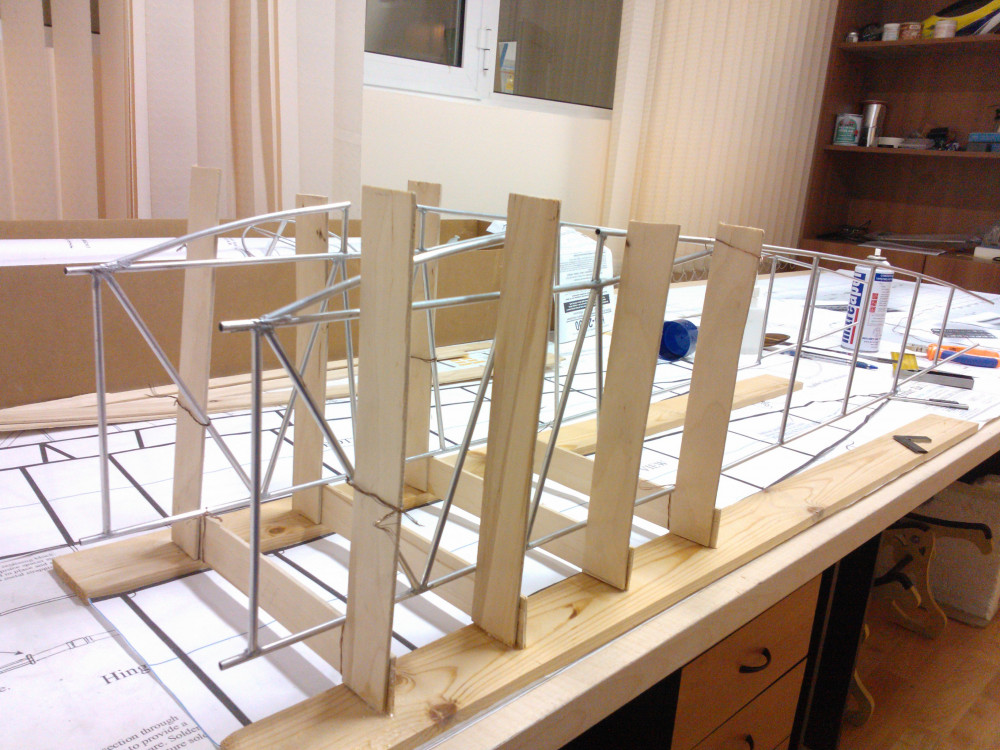

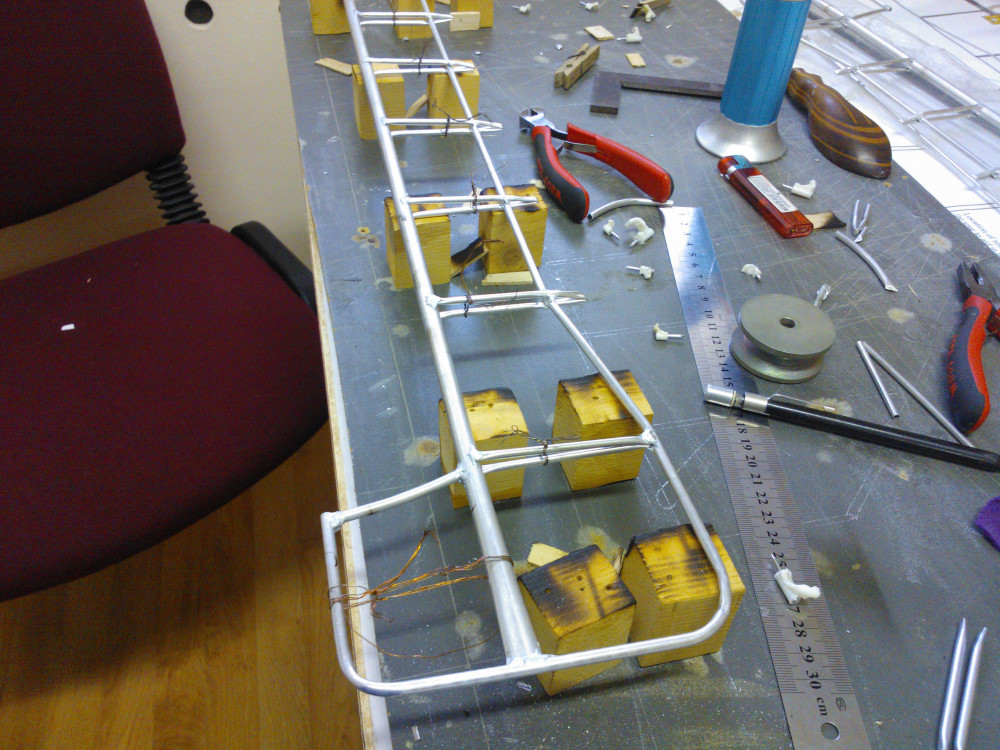

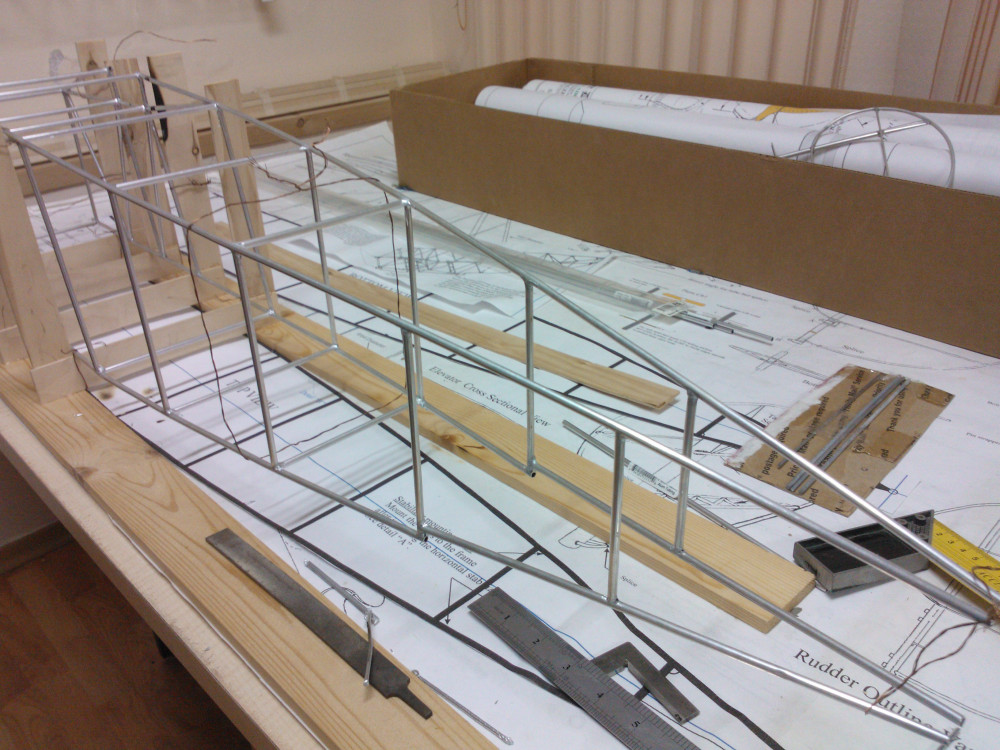

Сборка и подгонка деталей боковин фюзеляжа на стапеле с последующей про пайкой.


Сборка и подгонка деталей боковин фюзеляжа на стапеле с последующей про пайкой.


Edited by -AZAF-Lev15
  • Like 10
  • Thanks 1
  • Upvote 1
Link to comment
Share on other sites

Ох ничегож себе ! А чем ты люминий паяешь ?

Володь , сорри за офтоп , но 2 года для отказа компа маловато . Я ниче в этом не понимаю , но вариант переустановить саму игру был бы у меня первый .

Link to comment
Share on other sites

-AZAF-Lev15
10 часов назад, emely сказал:

Ох ничегож себе ! А чем ты люминий паяешь ?

Володь , сорри за офтоп , но 2 года для отказа компа маловато . Я ниче в этом не понимаю , но вариант переустановить саму игру был бы у меня первый .

Специальный припой HTS-2000.



Link to comment
Share on other sites

-AZAF-Lev15

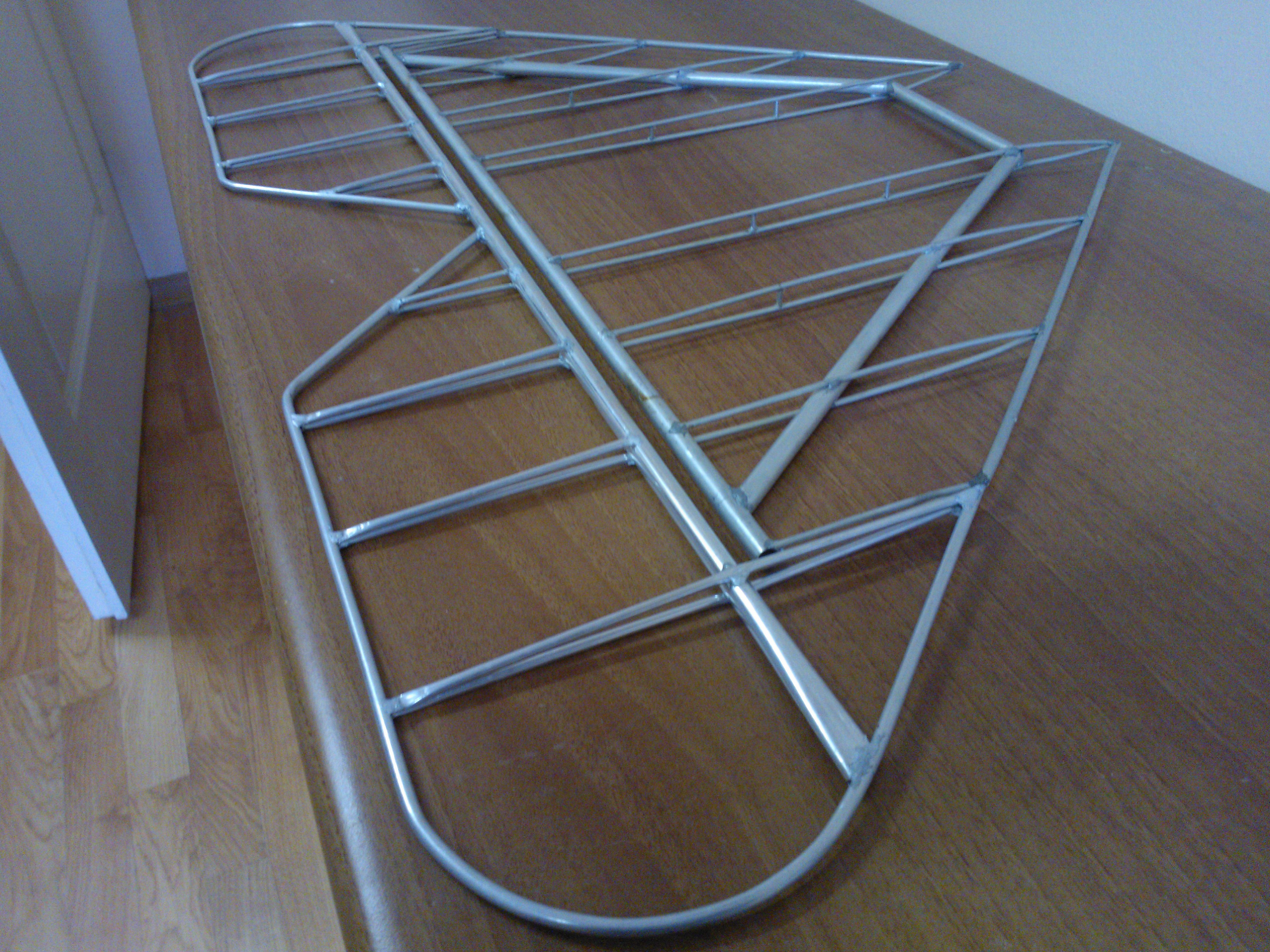

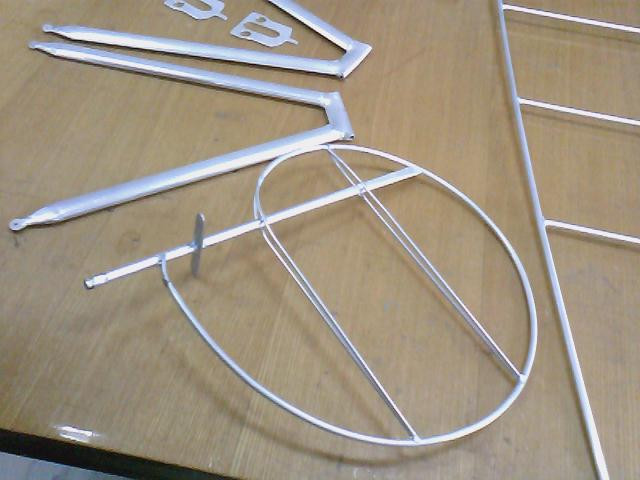

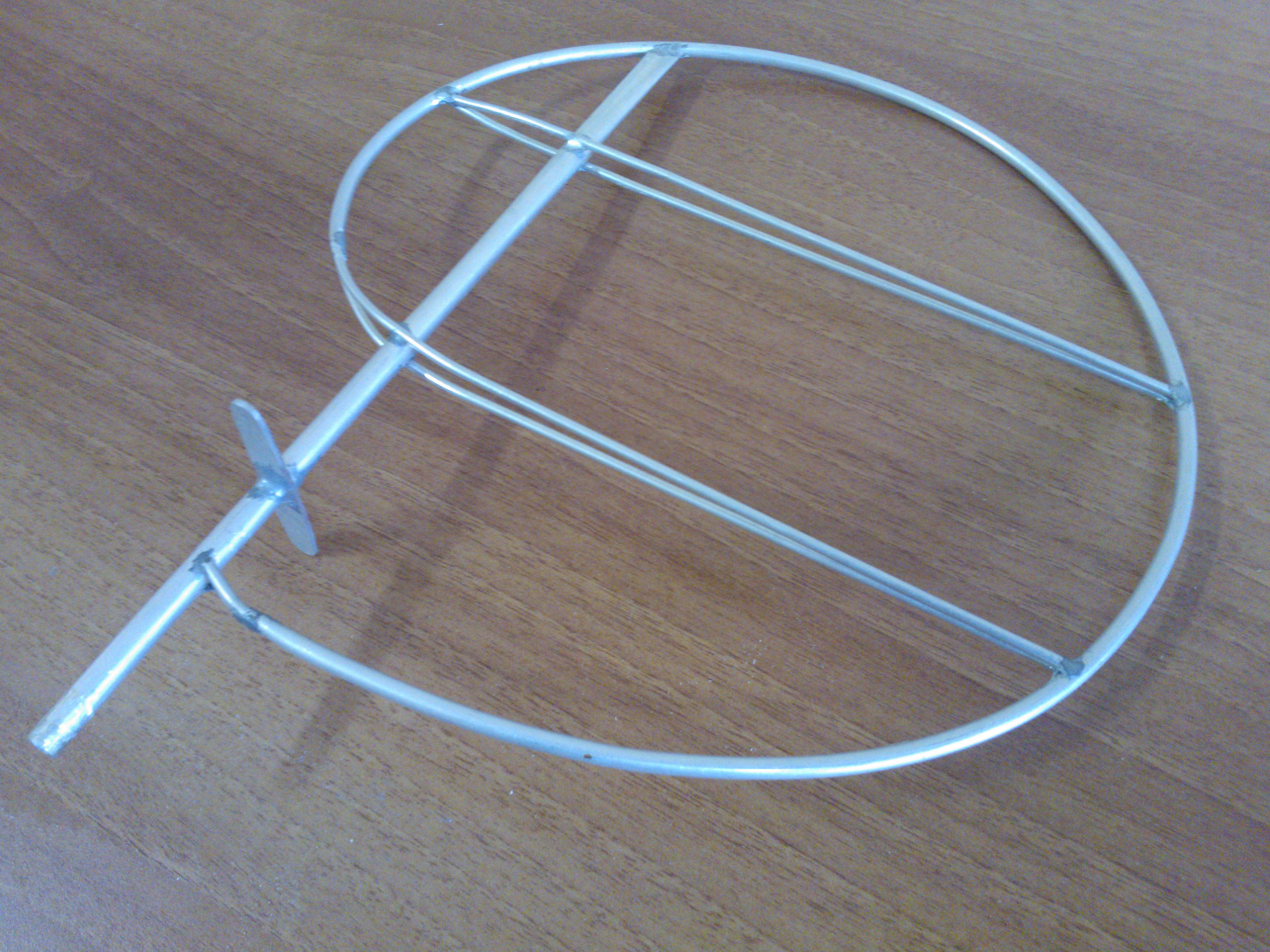

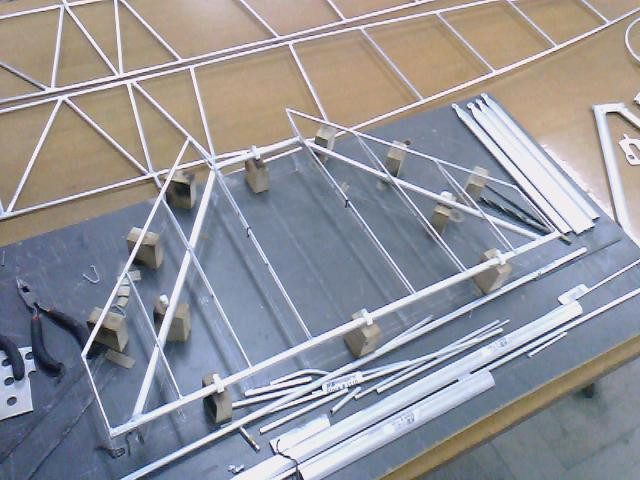

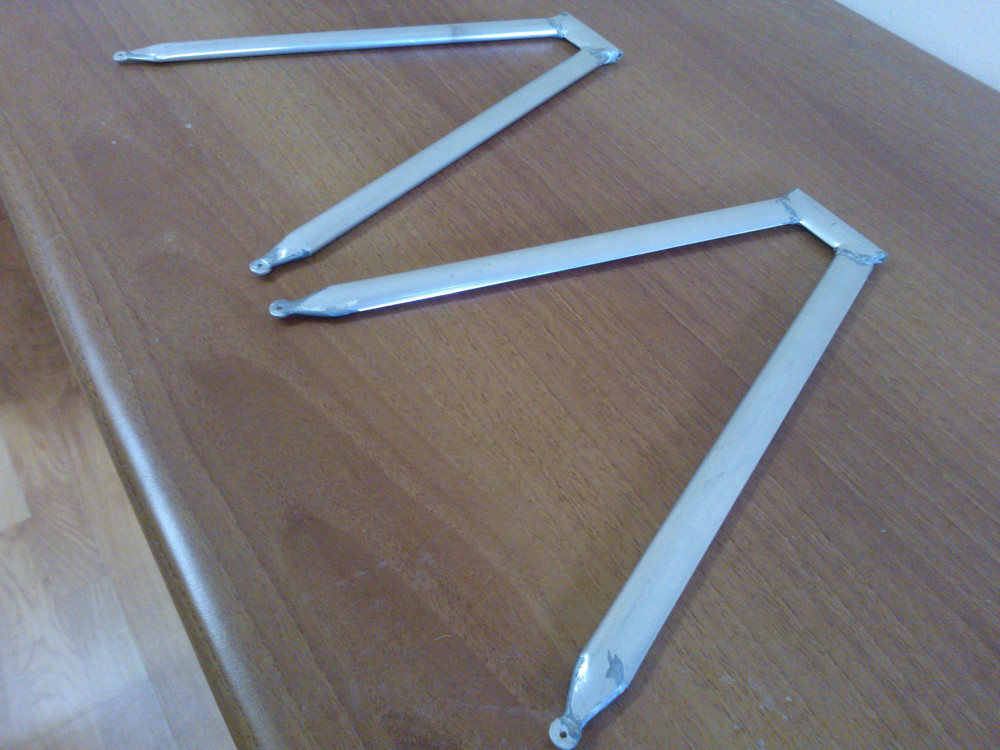

Изготовление элеронов, стабилизатора, руля направления и подкосов.



Изображение 012.jpg

Изображение 006.jpg

Изображение 009.jpg

  • Like 7
  • Thanks 2
Link to comment
Share on other sites

-AZAF-Lev15

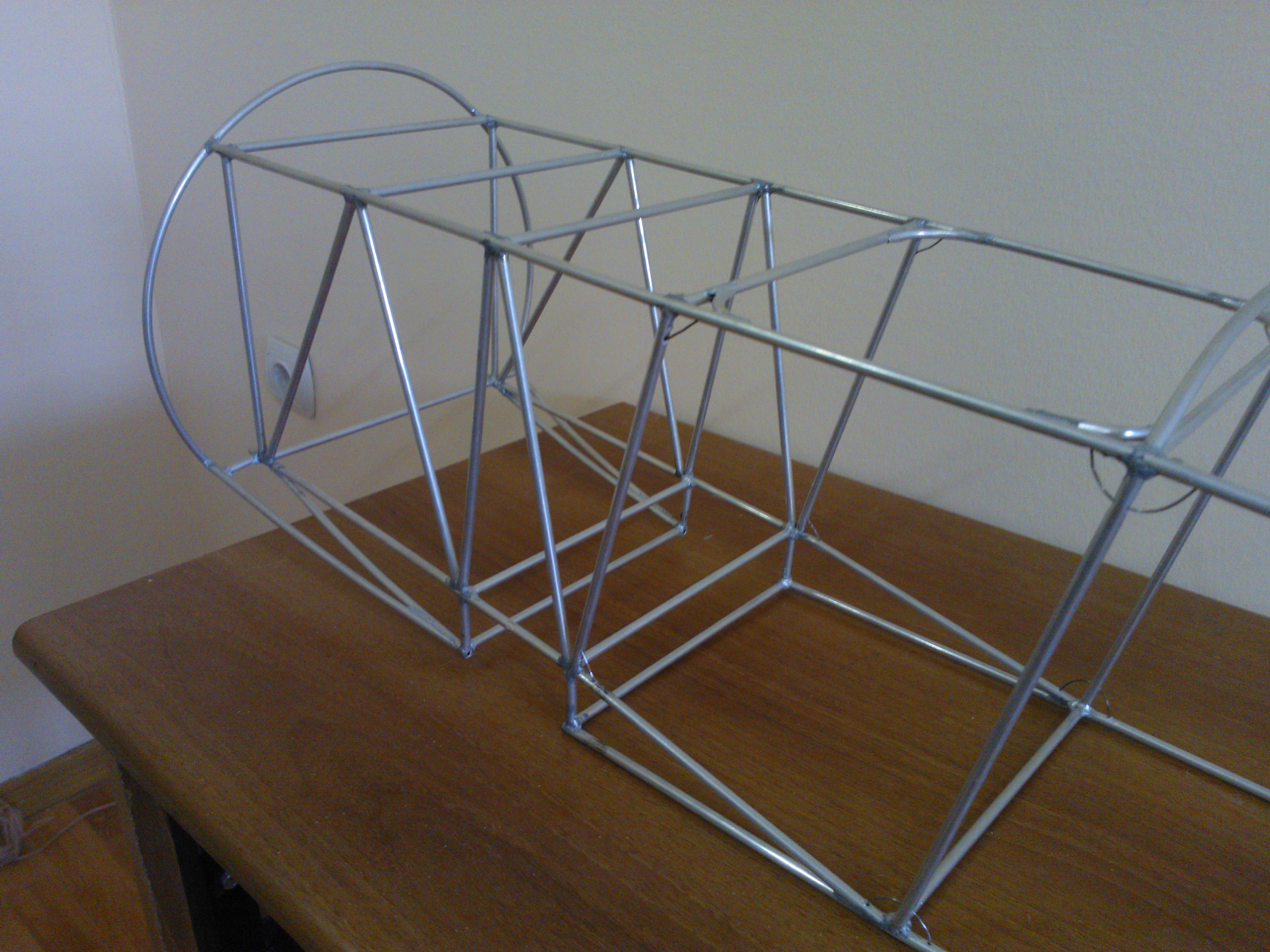

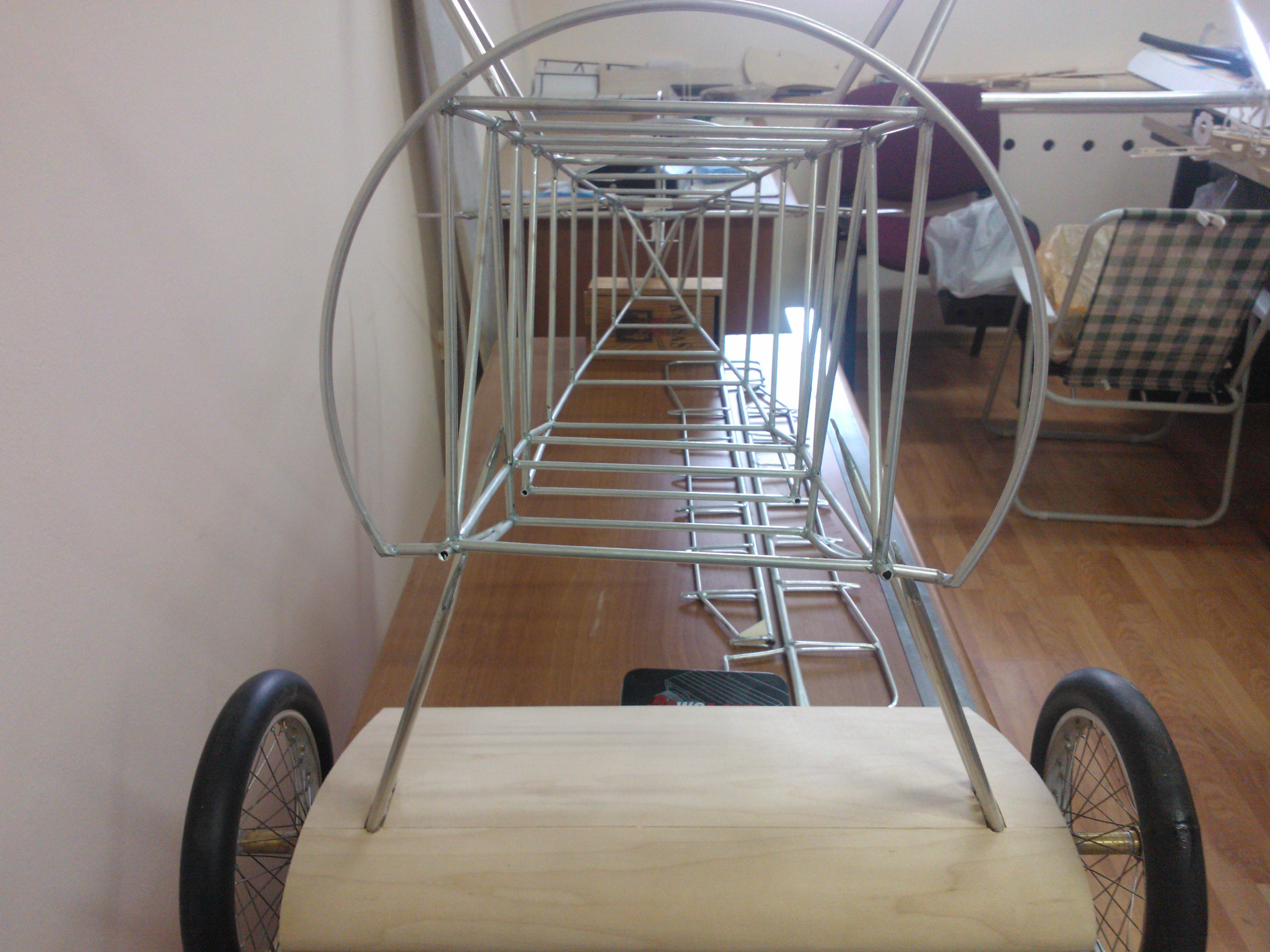

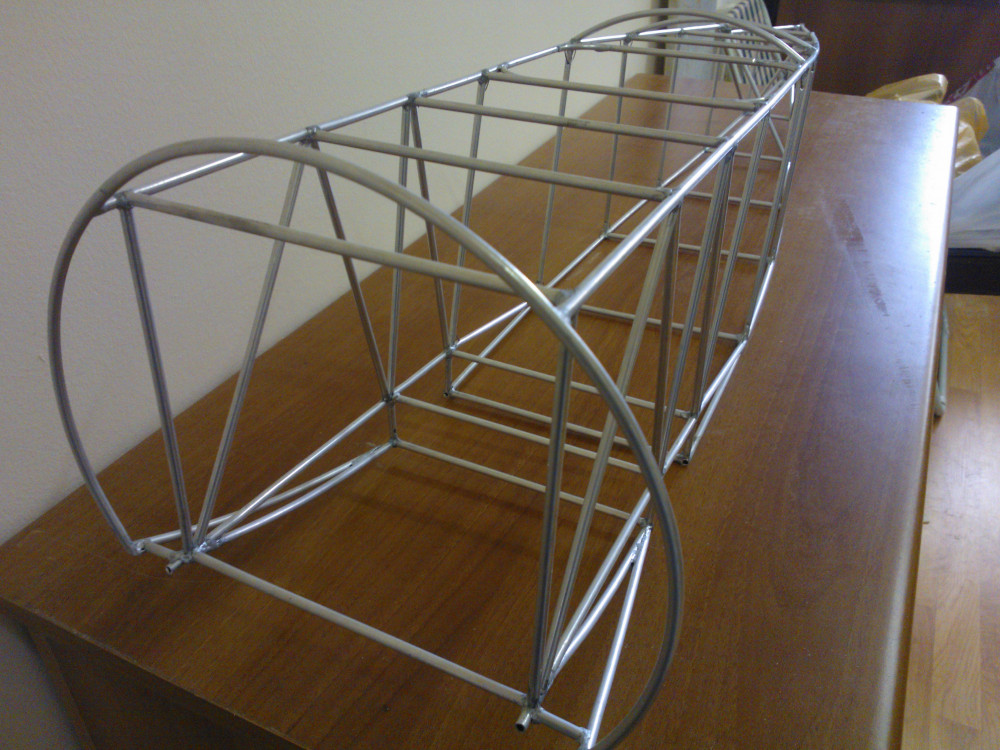

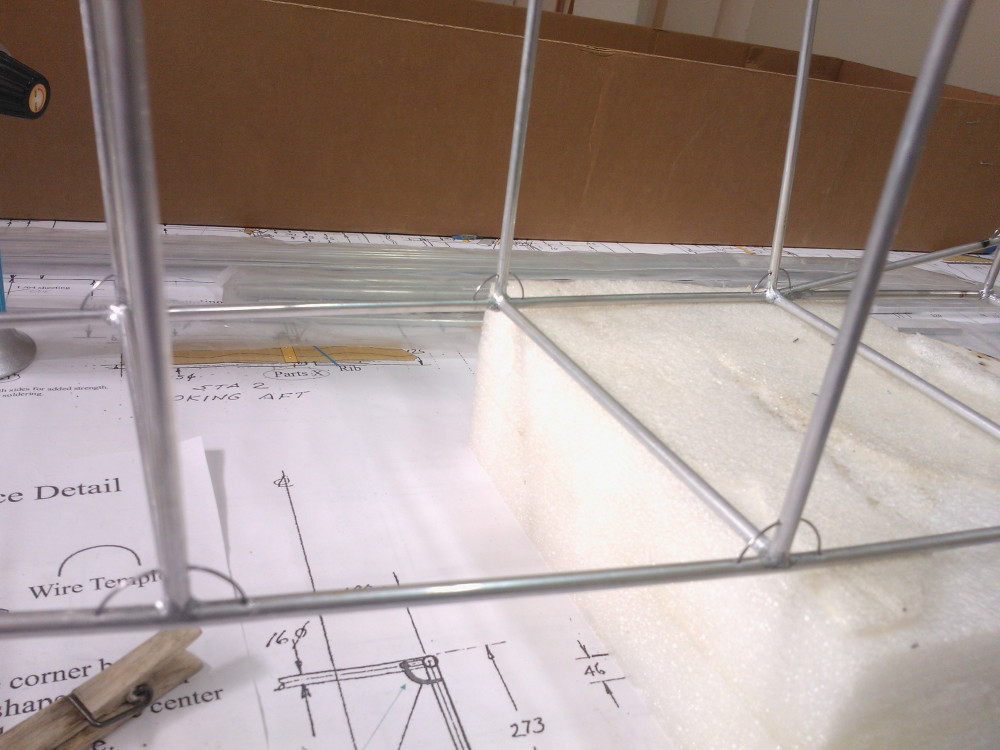

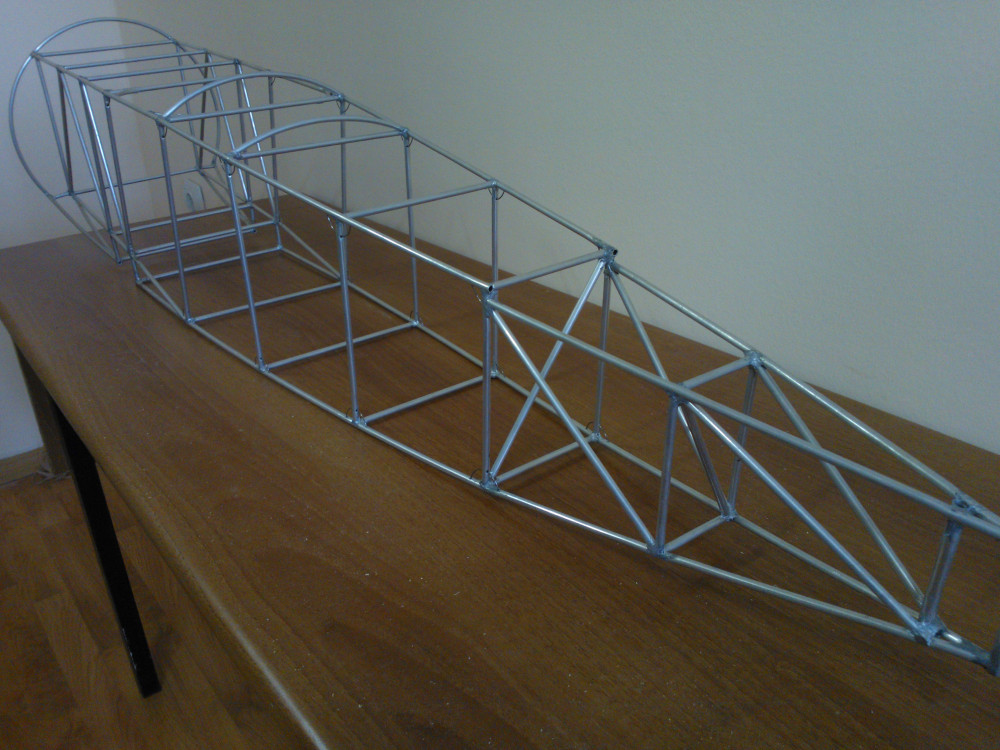

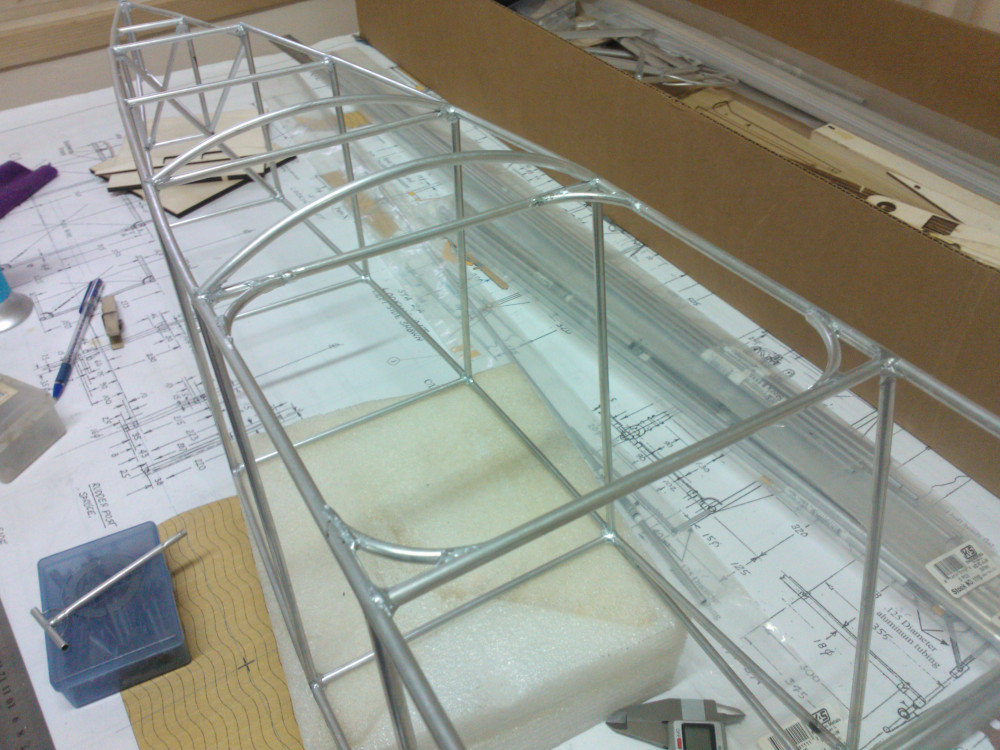

Фюзеляж.



Фюзеляж.



Фюзеляж.



  • Like 11
  • Upvote 1
Link to comment
Share on other sites

  • 2 weeks later...
-AZAF-Lev15

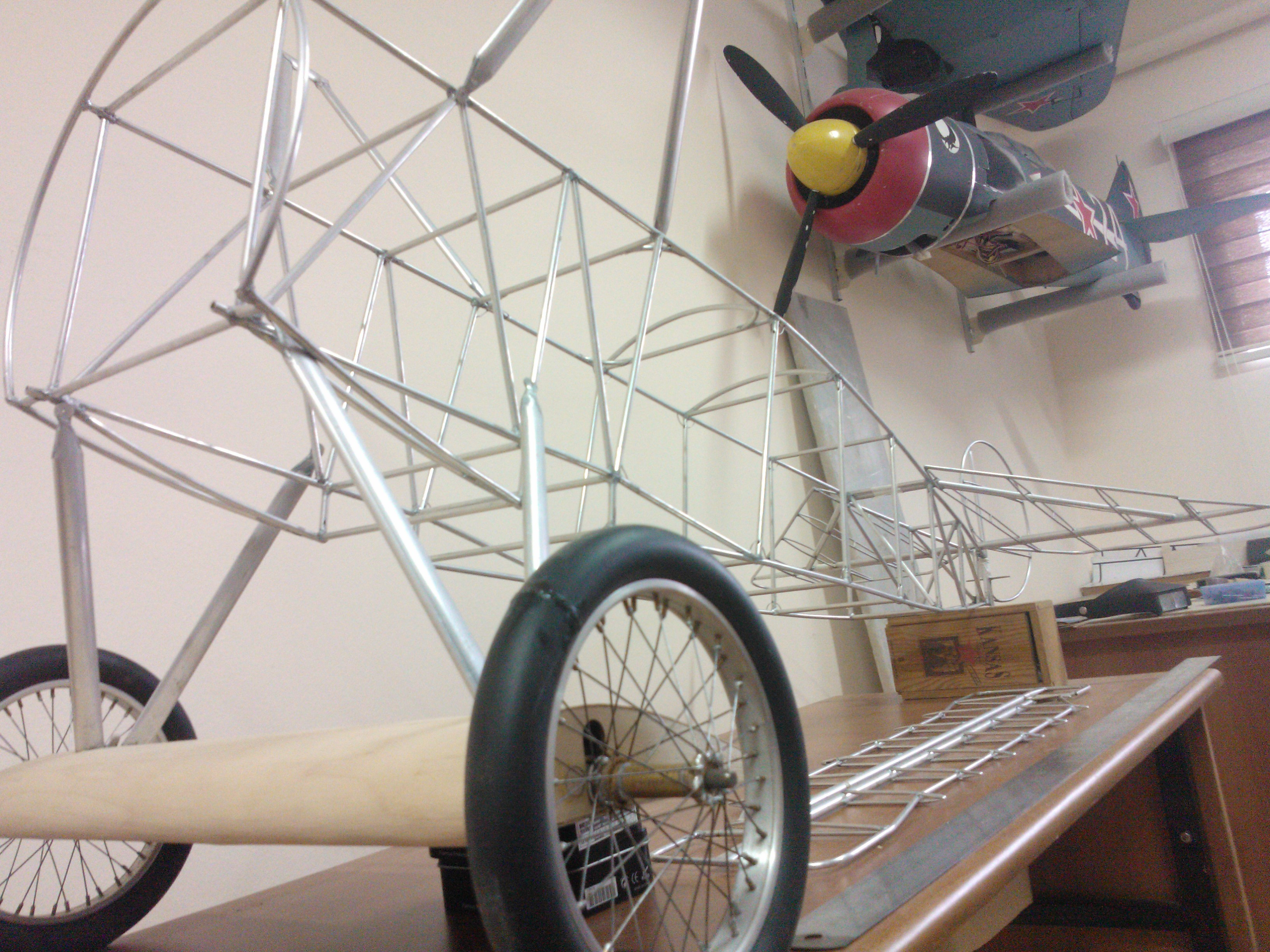

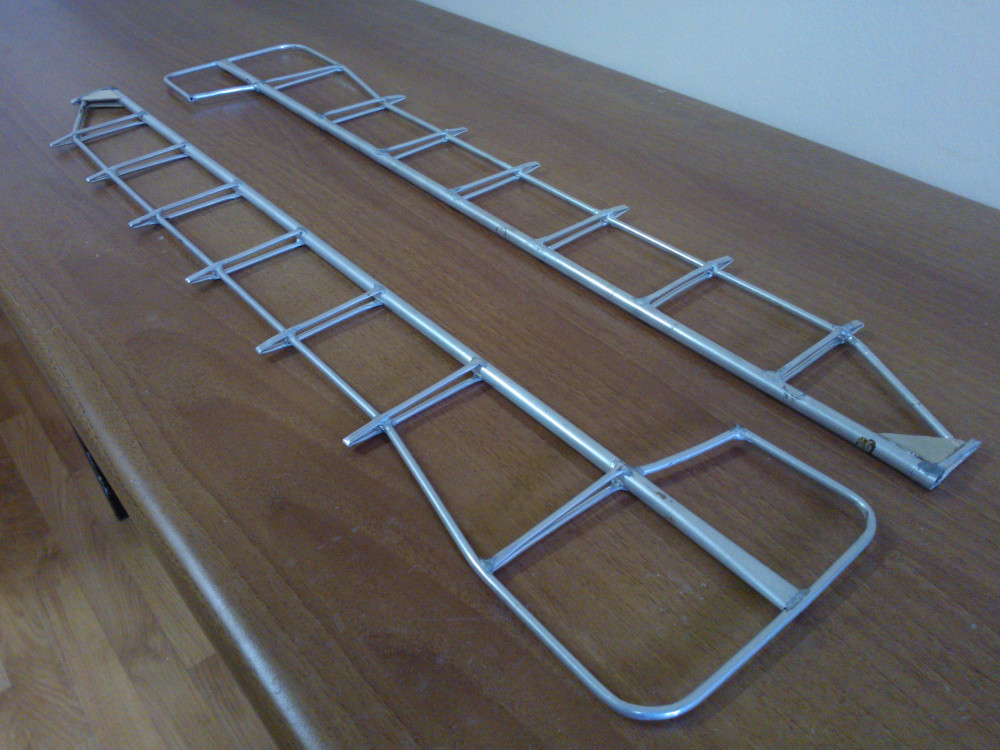

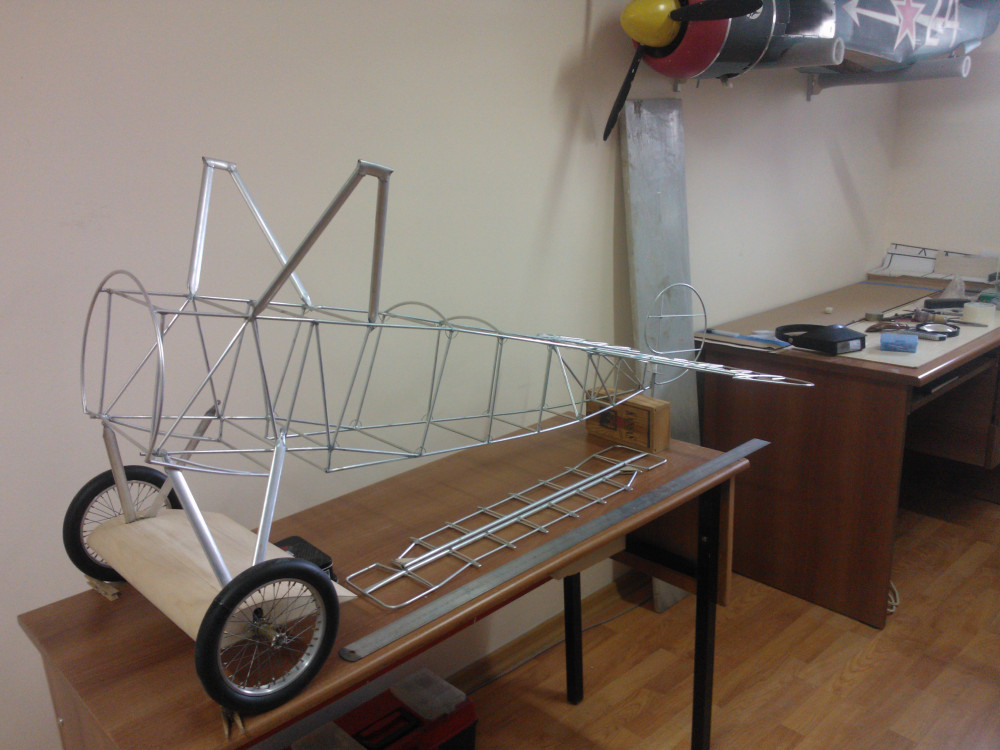

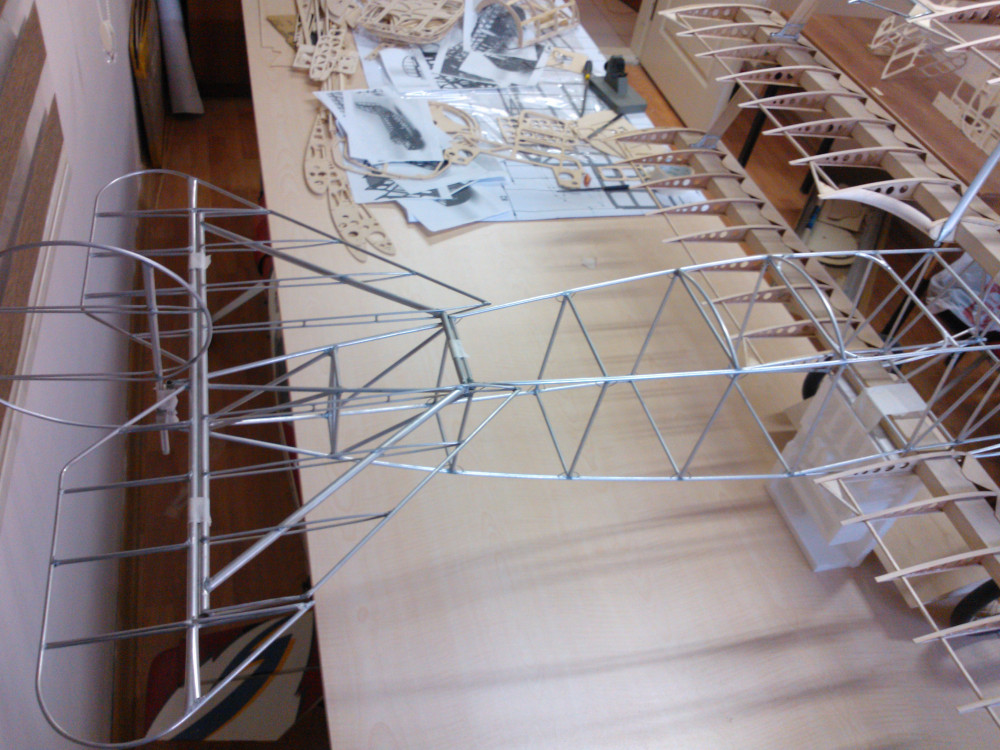

Металлические детали планера готовы.








  • Like 8
  • Thanks 2
Link to comment
Share on other sites

Когда моделируешь, старайся добиться реального звука мотора!)))))



Link to comment
Share on other sites

-AZAF-Lev15

И не надо добиваться, у нас в авиамоделизме, есть имитаторы звука различных моторов просто устанавливаешь на модели.

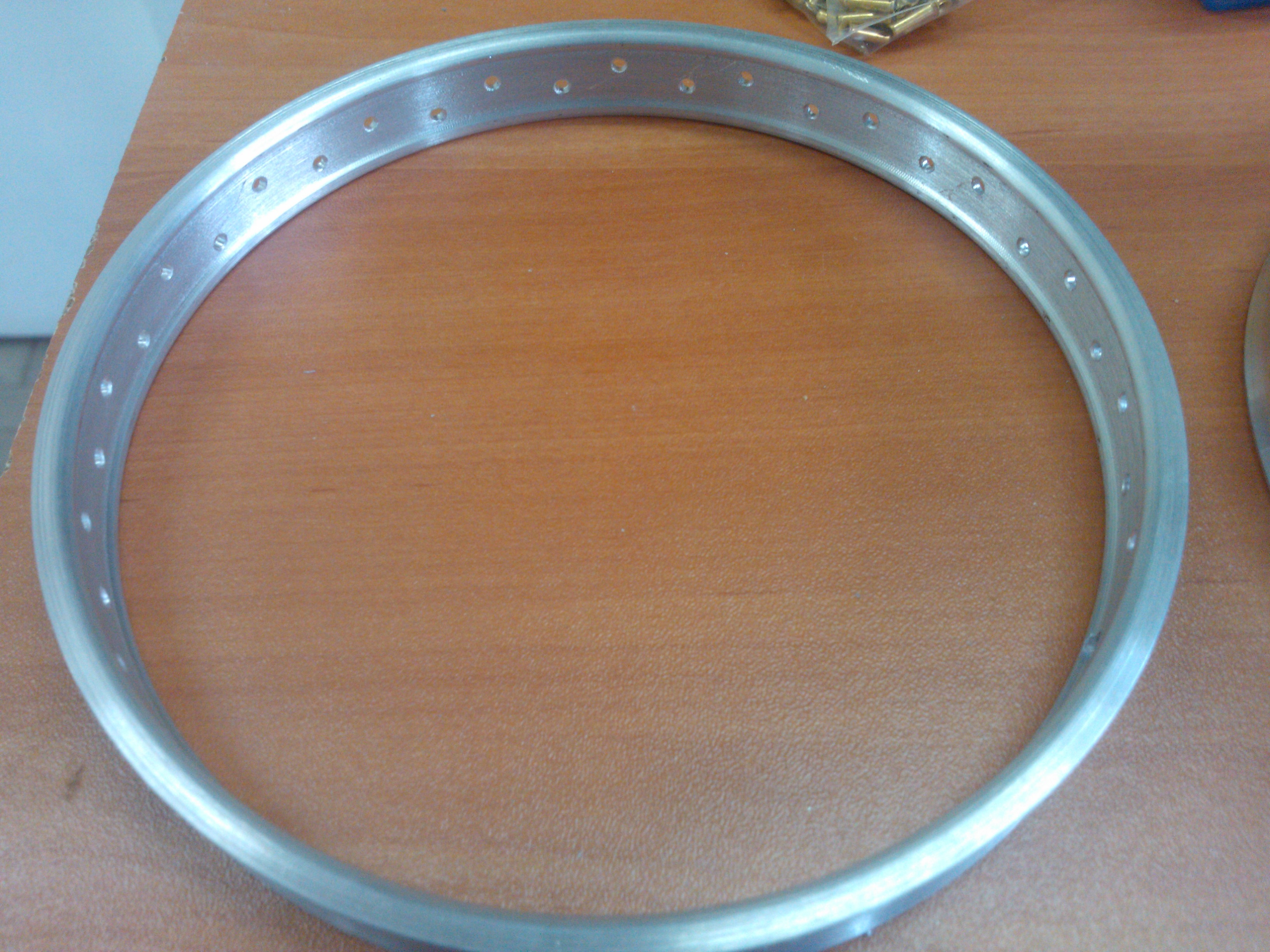

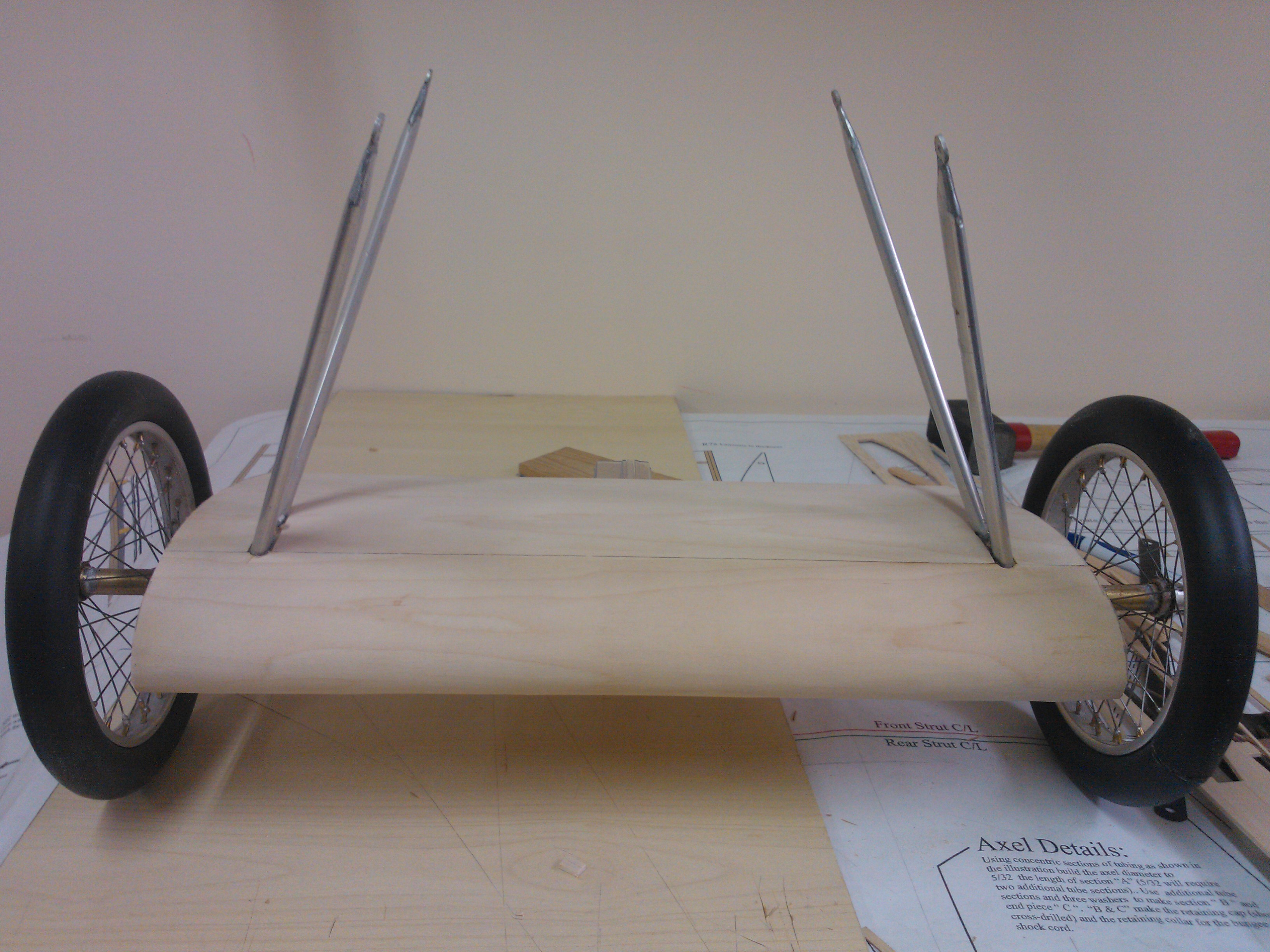

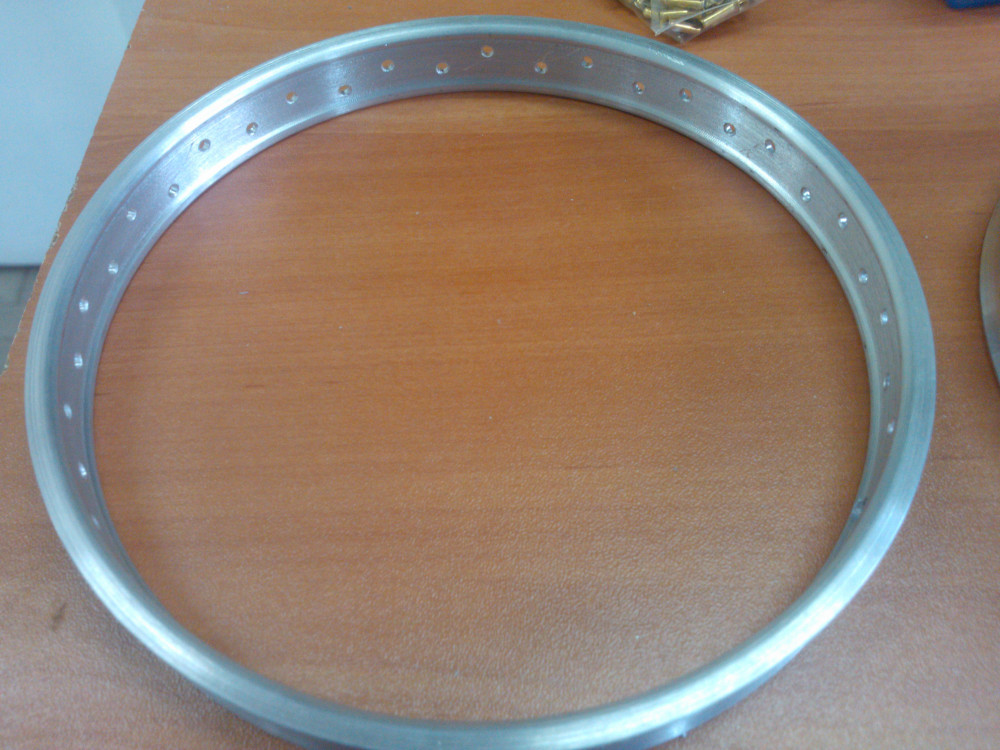

Изготовление узла шасси

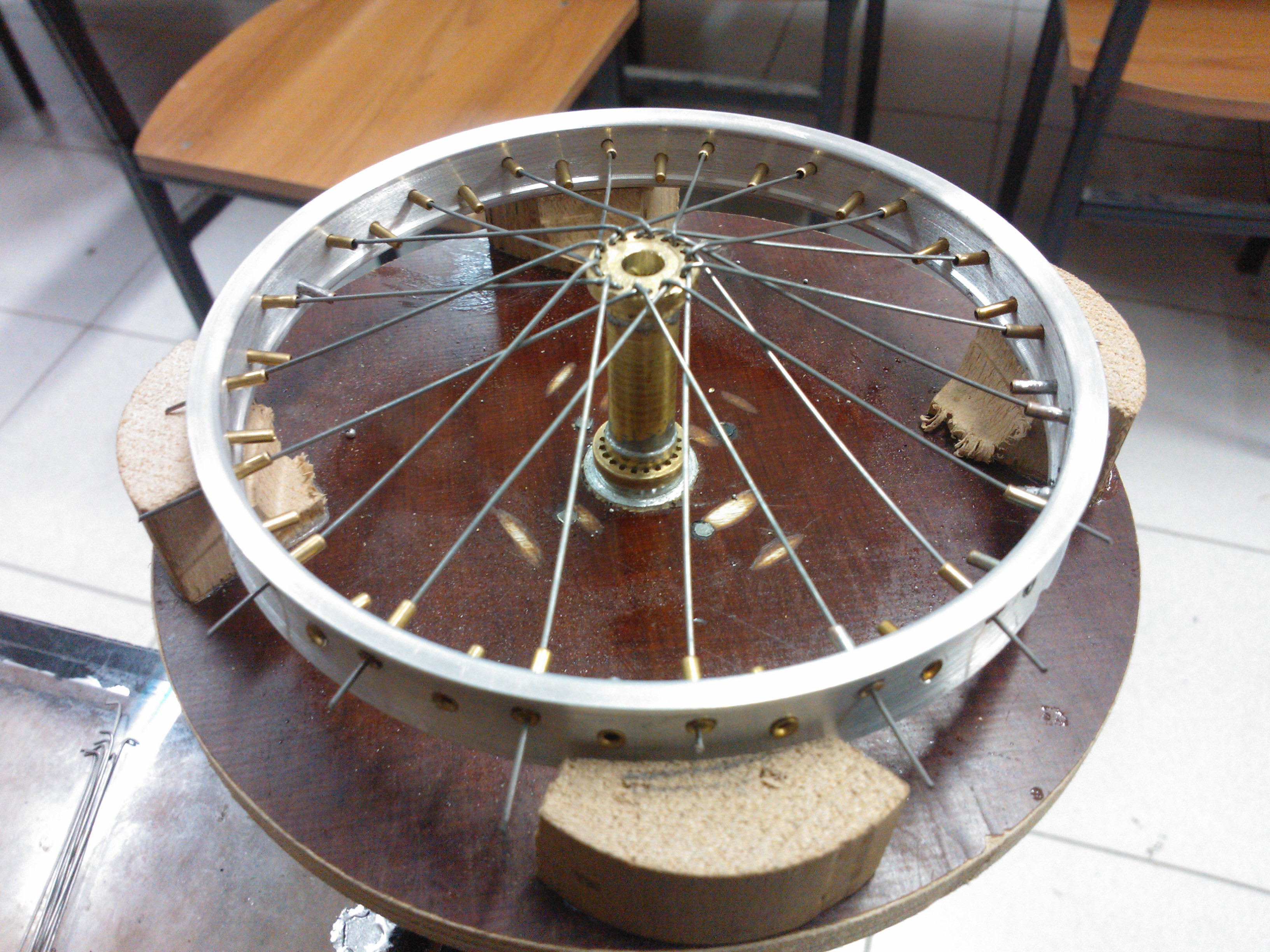

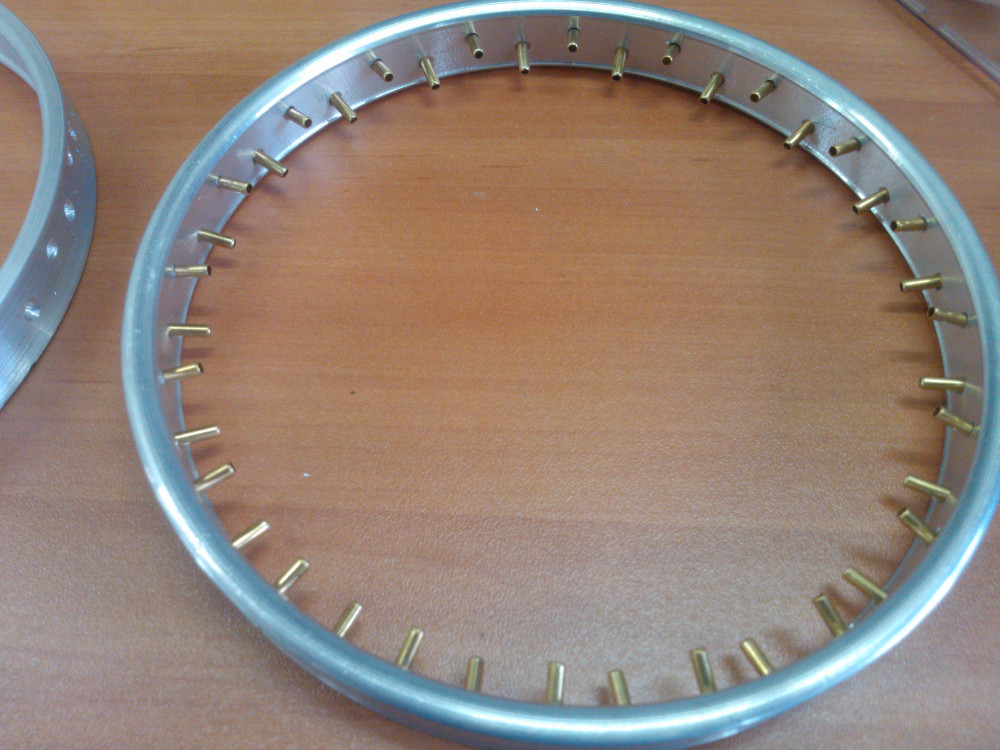

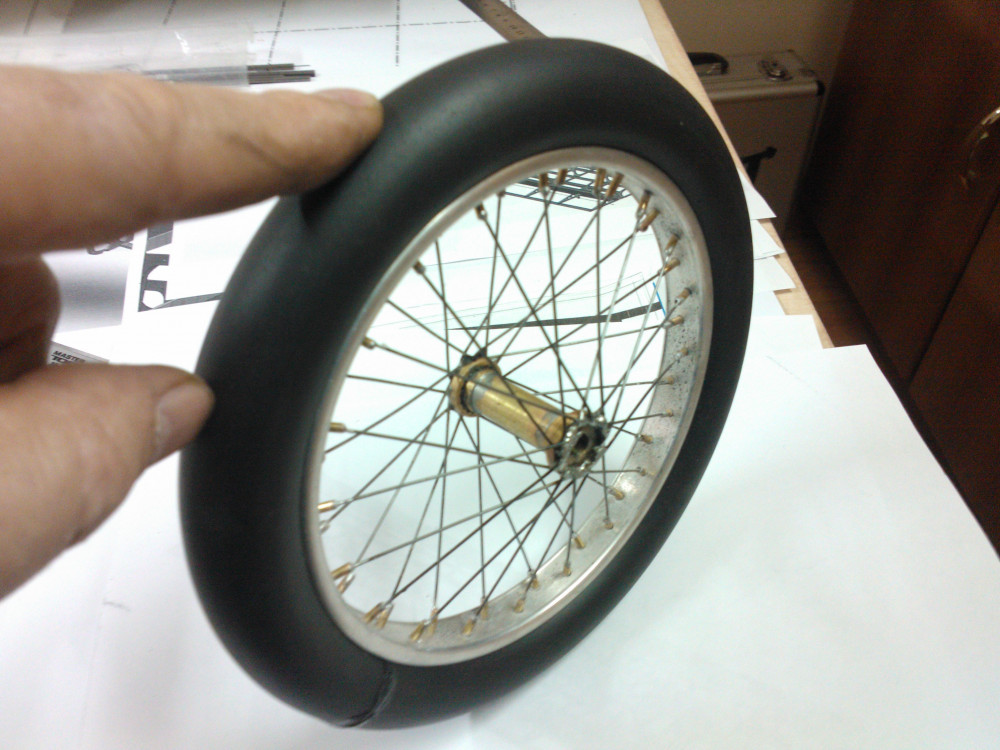

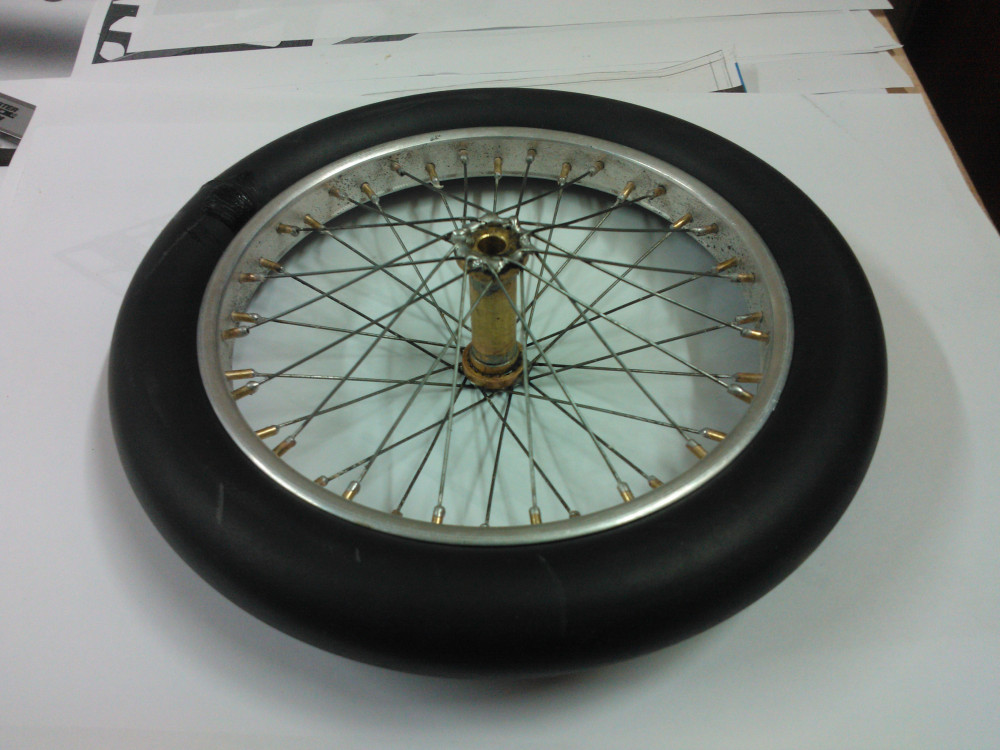

Сборка колёс на стапеле.






  • Like 9
  • Thanks 2
Link to comment
Share on other sites

7 часов назад, -AZAF-Lev15 сказал:

И не надо добиваться, у нас в авиамоделизме, есть имитаторы звука различных моторов просто устанавливаешь на модели.



А как выглядят эти «имитаторы»? Что то я первый раз о них слышу

Link to comment
Share on other sites

11 минут назад, Eeafanas сказал:

имитаторы звука различных моторов





  • Like 3
Link to comment
Share on other sites

-AZAF-Lev15

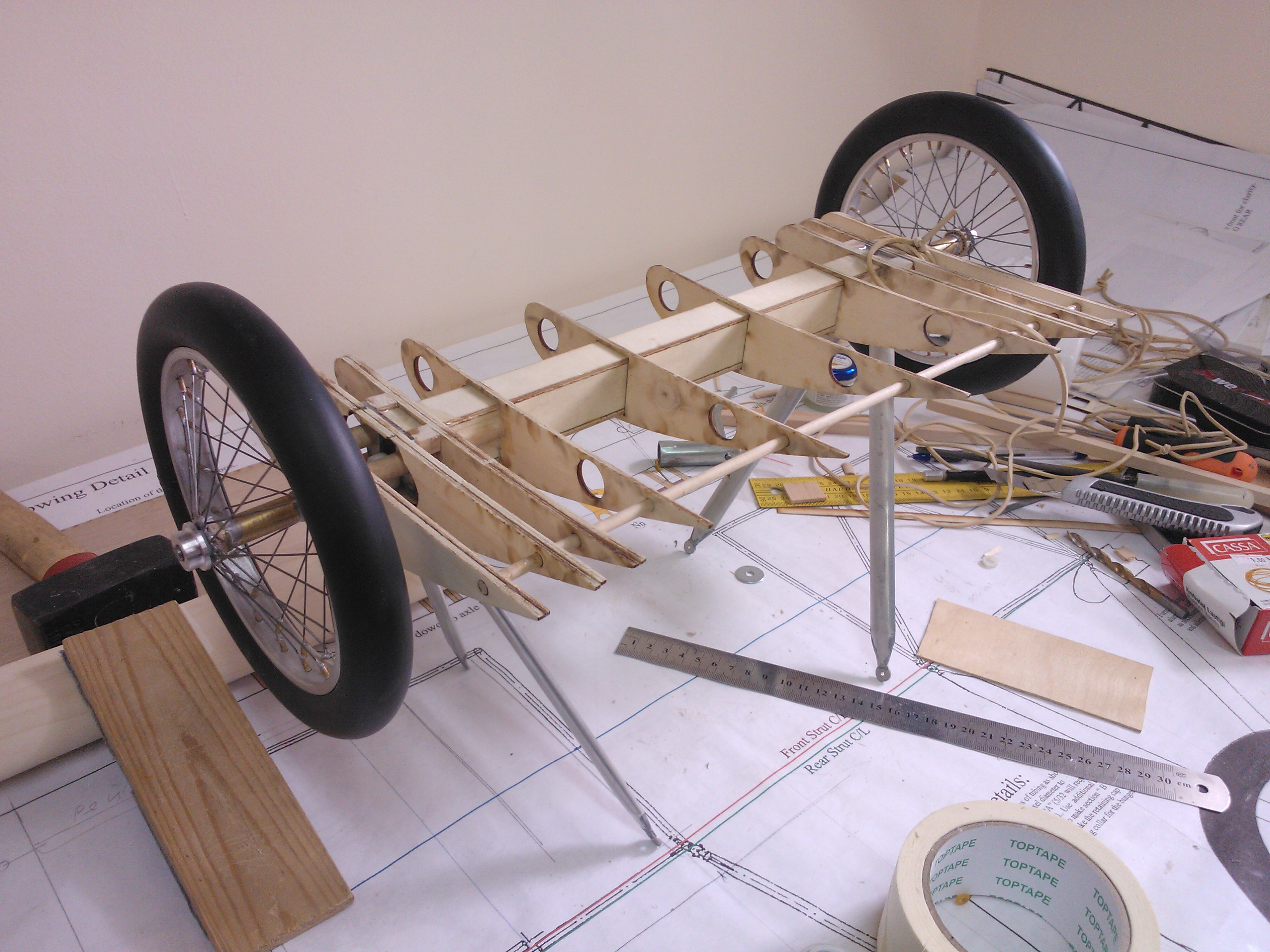

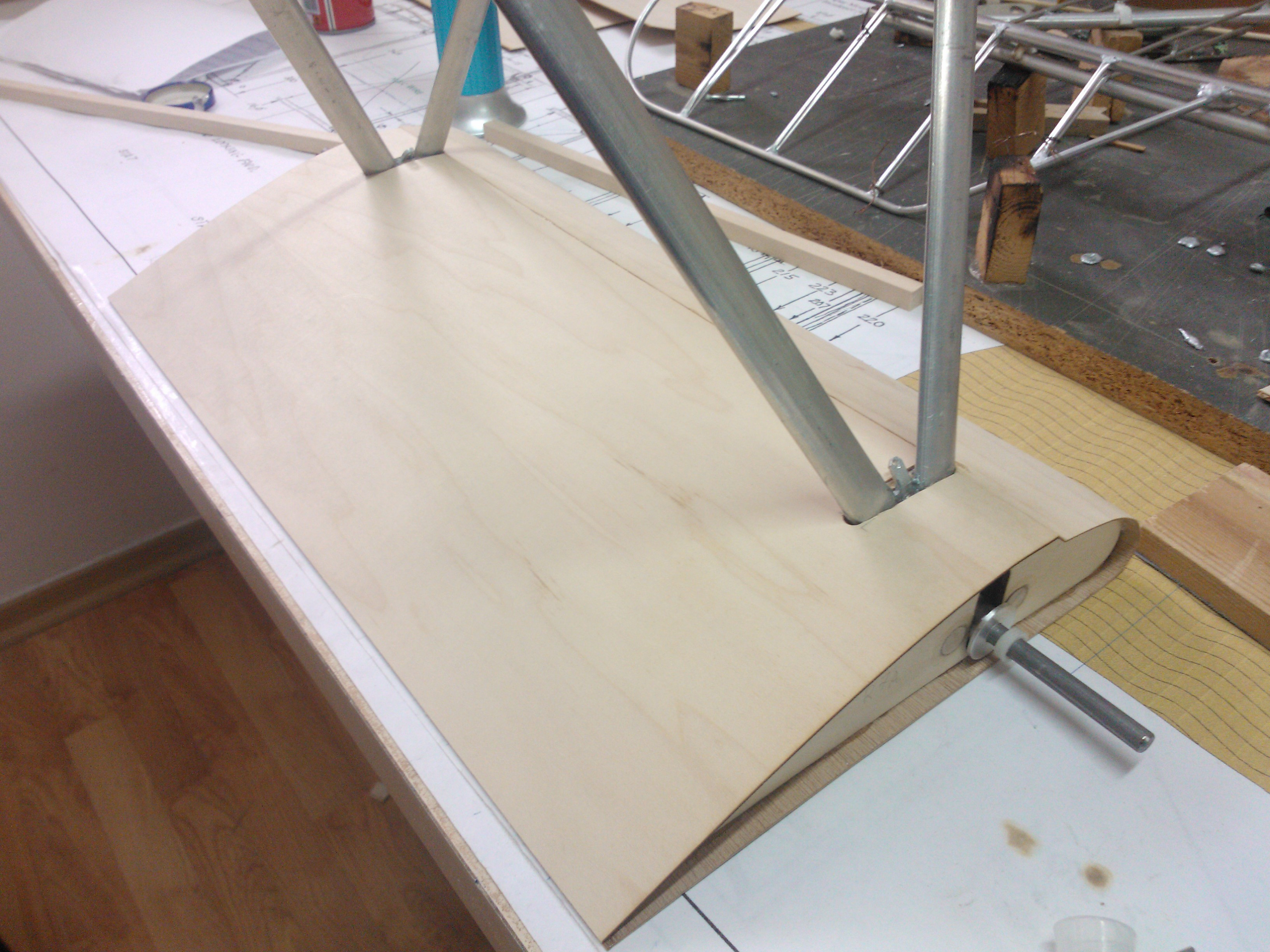

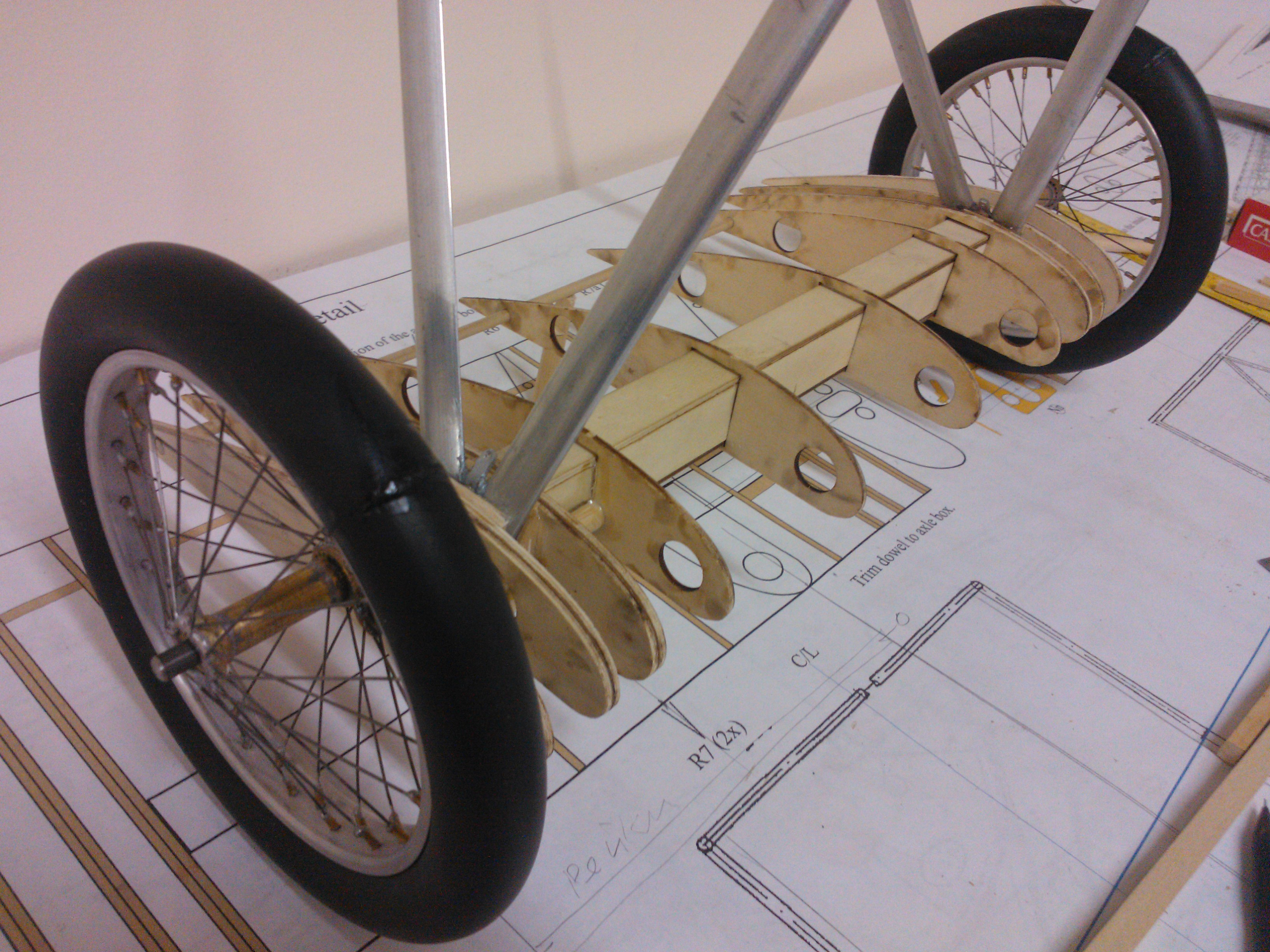

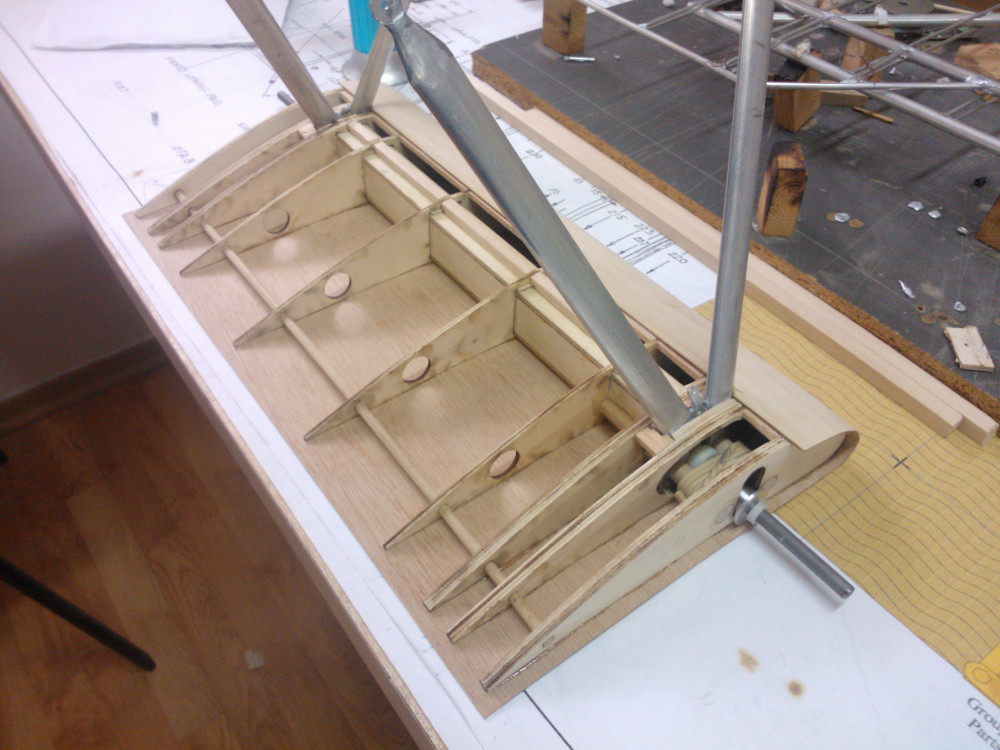

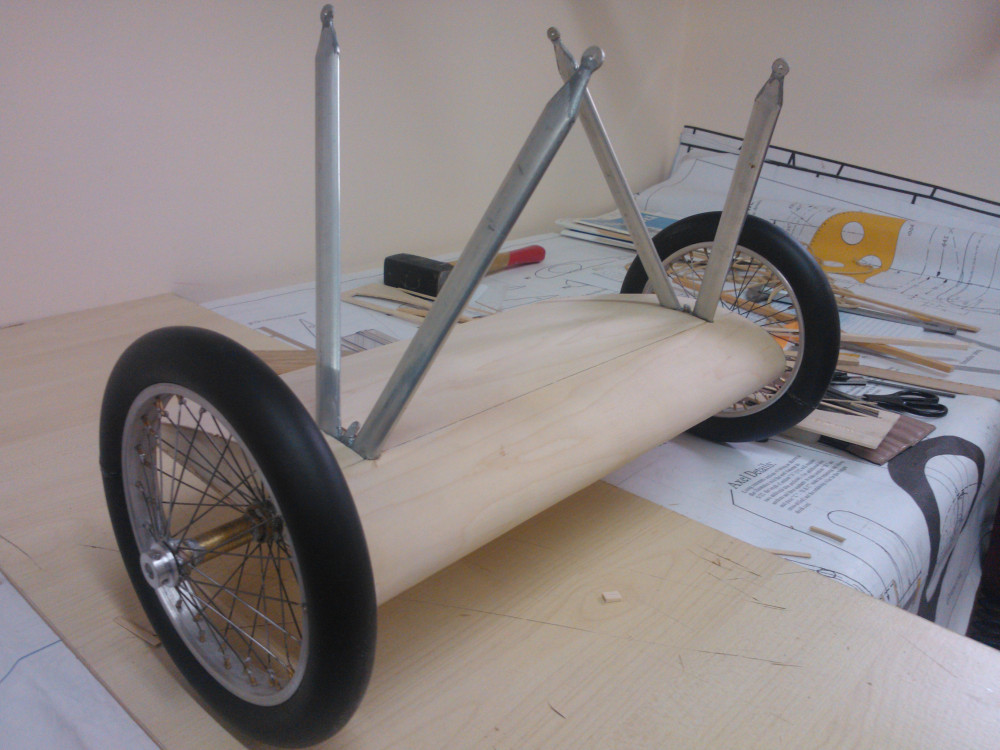

Изготовление пилона шасси.

WP_000884.thumb.jpg.7e46148c5426d47c56c01f0efee486f8.jpgWP_000872.thumb.jpg.980316209cbdf22a794647931c257cb5.jpgWP_000878.thumb.jpg.ef25e3419d8d7581ab04f73382136948.jpg

WP_000885.thumb.jpg.46b56b9c0b80d2fb46632522f50053eb.jpgWP_000886.thumb.jpg.67b056ff4b9f3f7da1839204c498274a.jpgWP_000887.thumb.jpg.2f8a8550b322f59e56cad4ed8c30ea8a.jpg





Edited by -AZAF-Lev15
  • Like 6
  • Upvote 1
Link to comment
Share on other sites

А трипланчики ты когда нибудь делал? Очень необычная конструкция

Link to comment
Share on other sites

Tovarisch_Mauser
2 часа назад, Eeafanas сказал:

А трипланчики ты когда нибудь делал? Очень необычная конструкция

Так это Володя Дырчика то и камстралит ...

Link to comment
Share on other sites

18 минут назад, Tovarisch_Mauser сказал:

камстралит ...

Что?)

Link to comment
Share on other sites

Tovarisch_Mauser
2 часа назад, Eeafanas сказал:

Что?)

делает ...:lol:

  • Haha 1
Link to comment
Share on other sites

-AZAF-Lev15

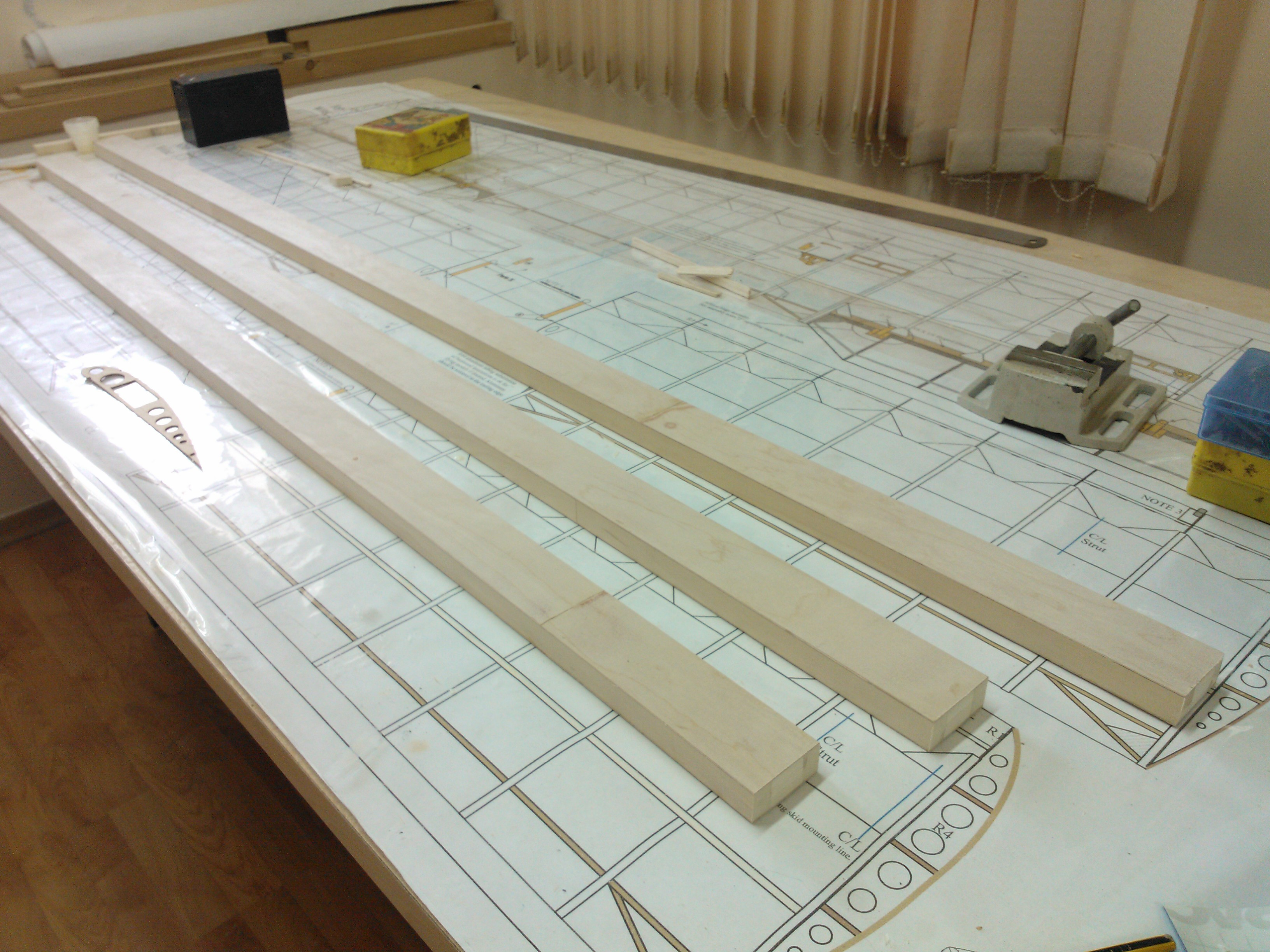

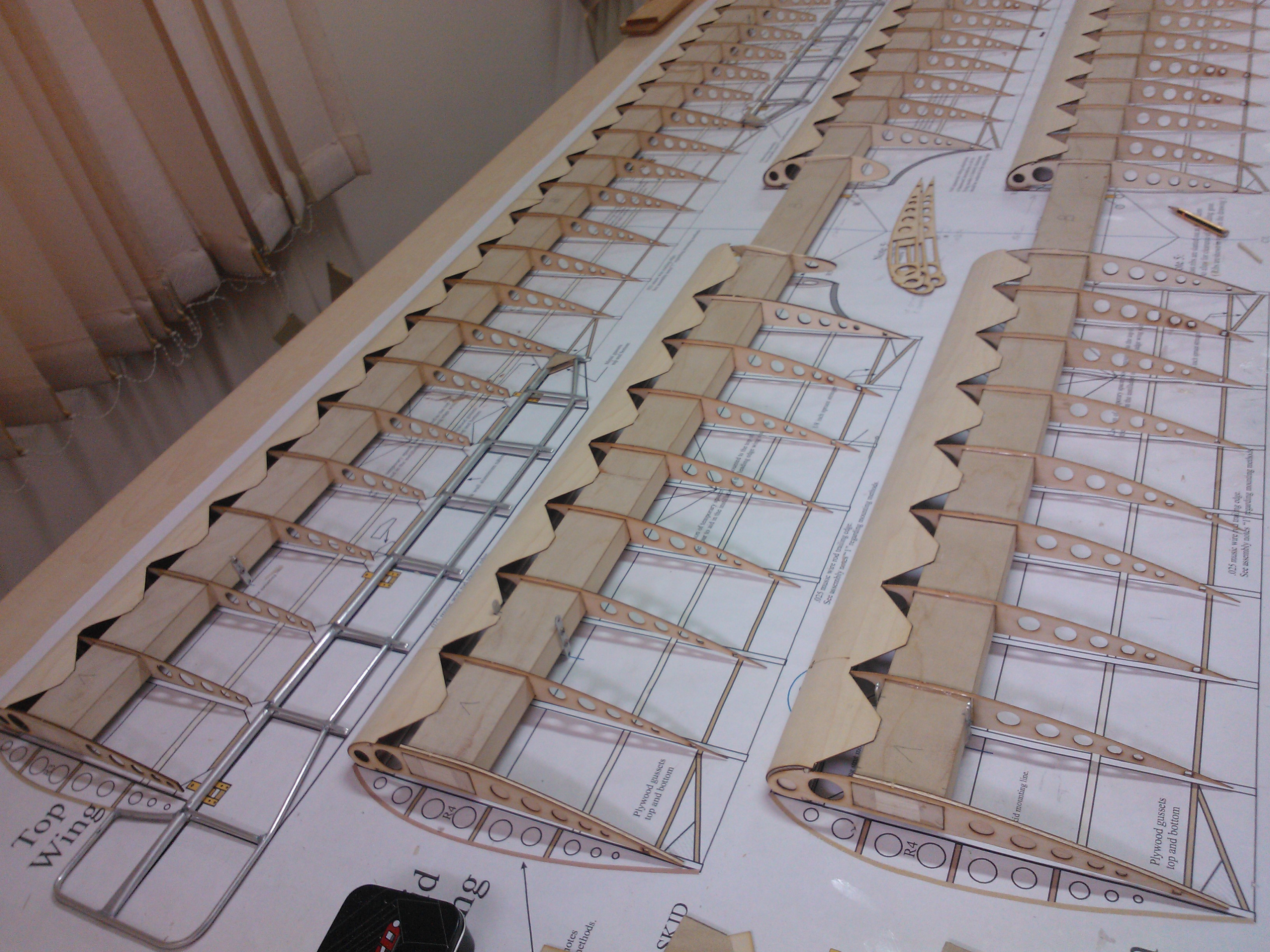

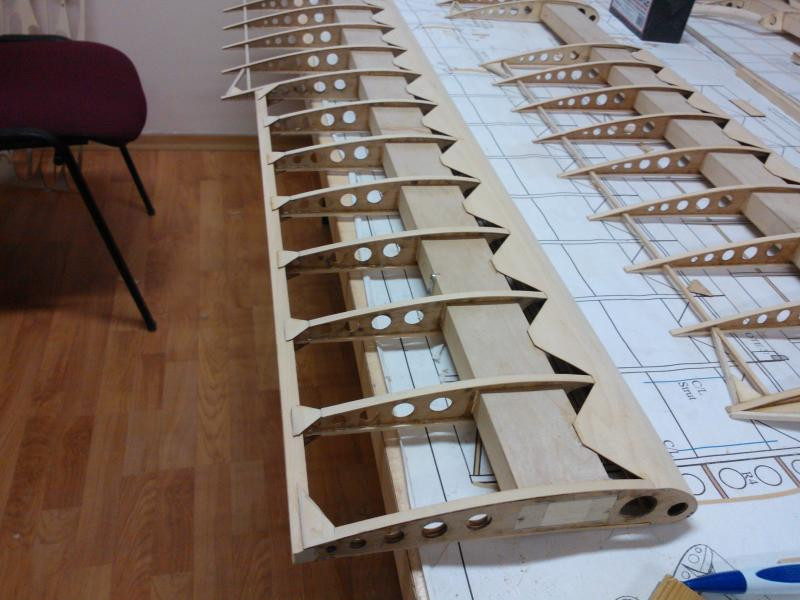

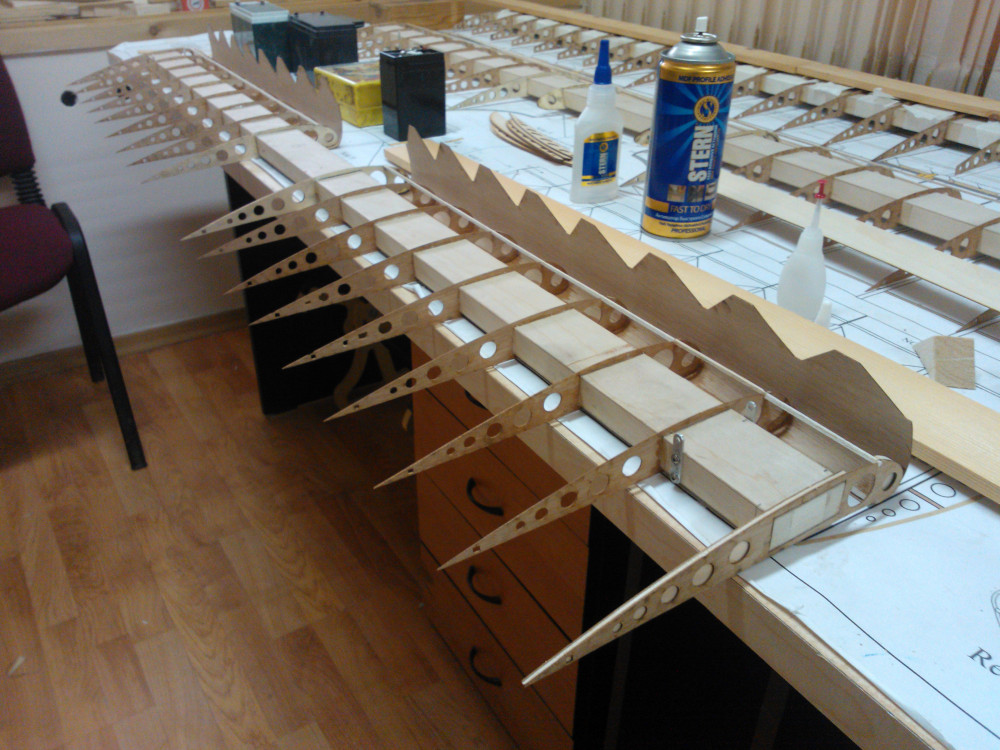

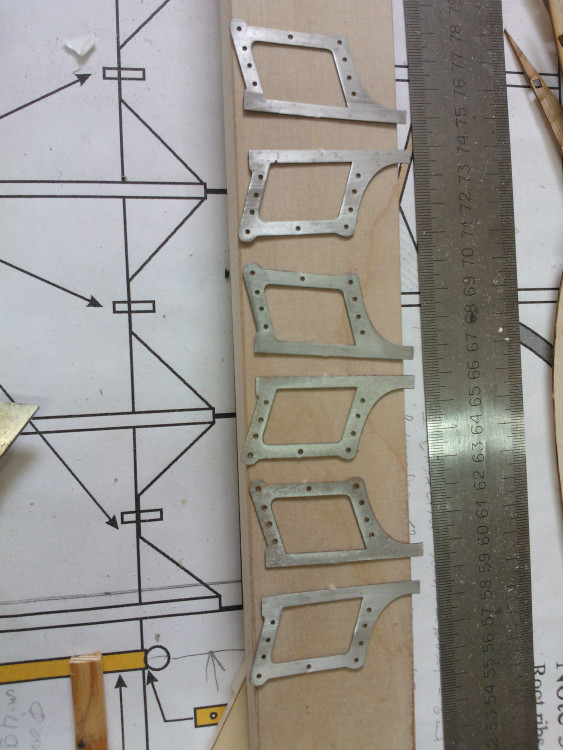

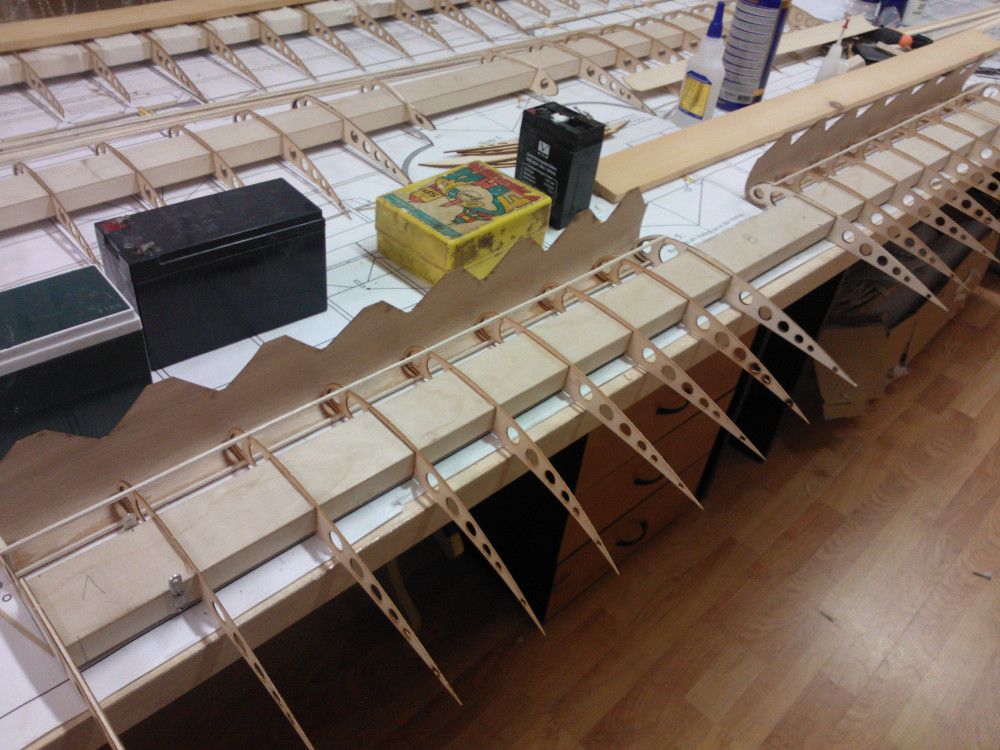

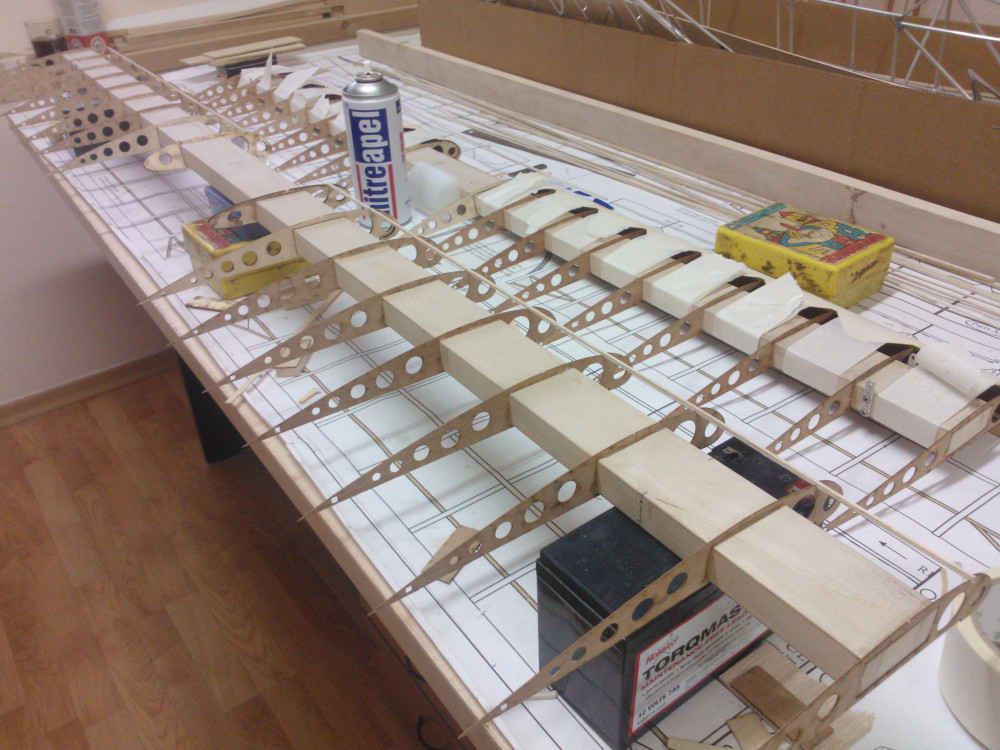

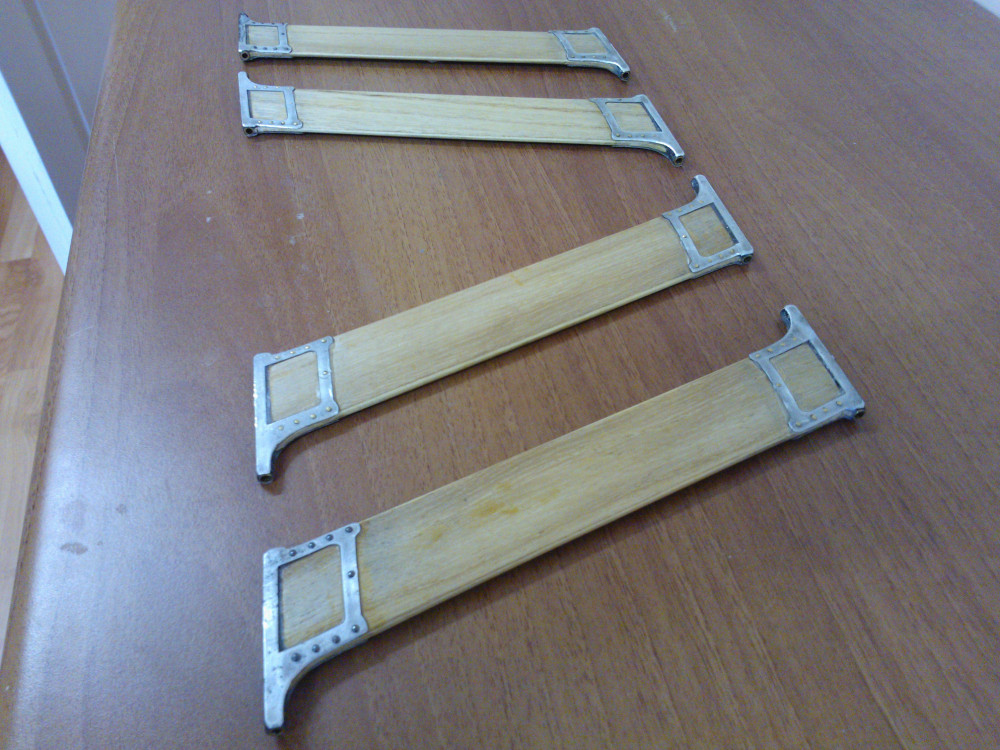

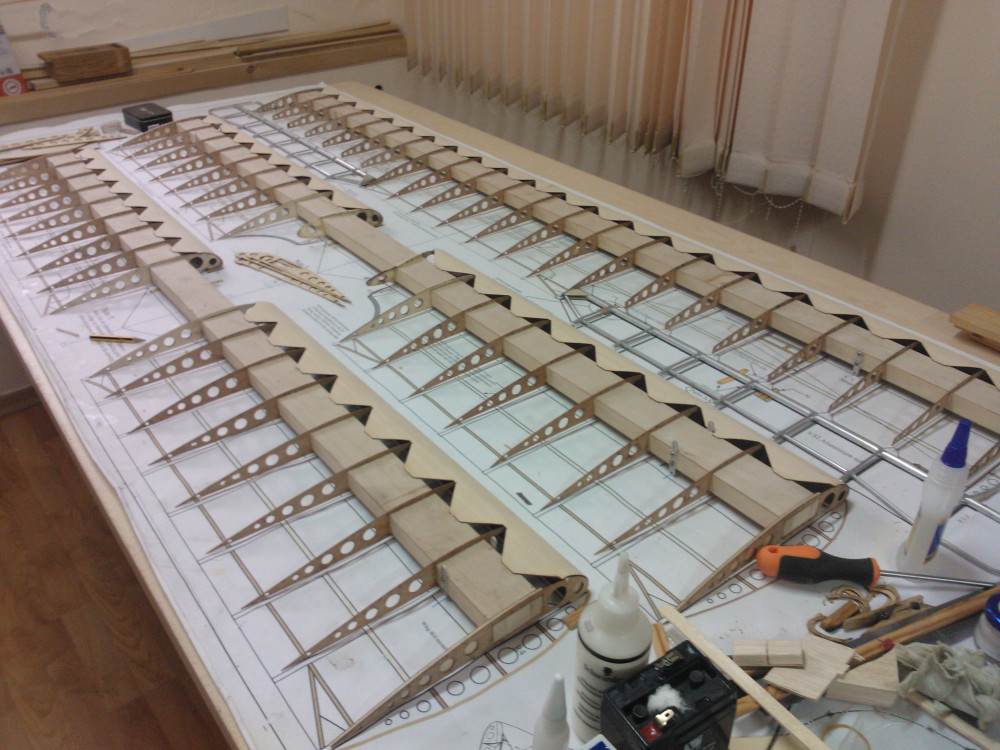

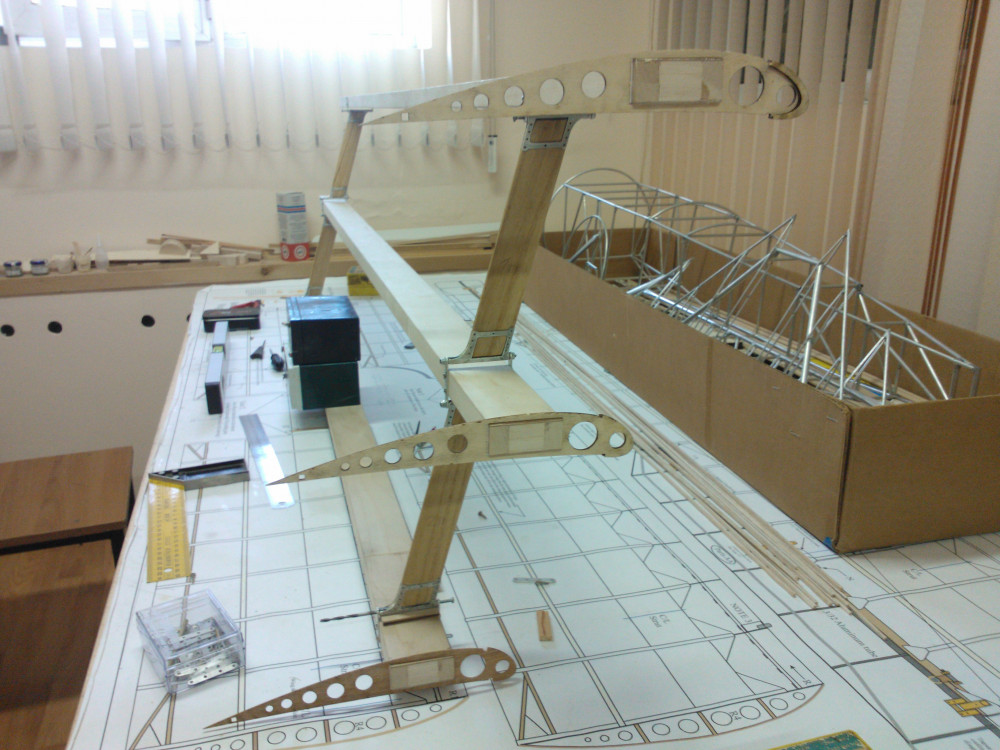

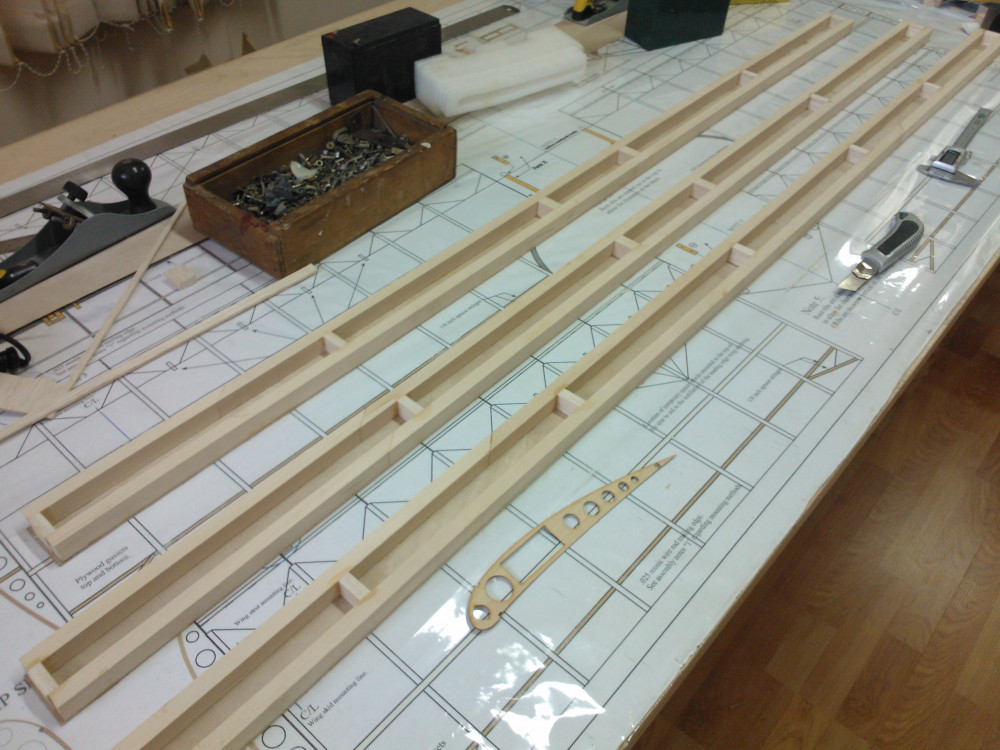

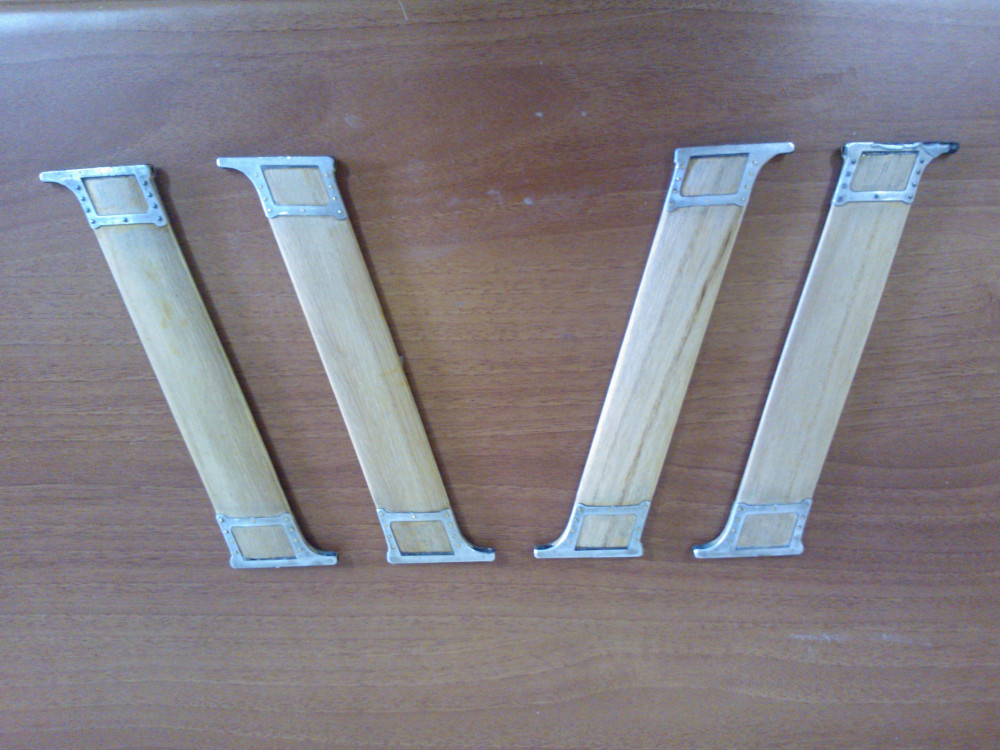

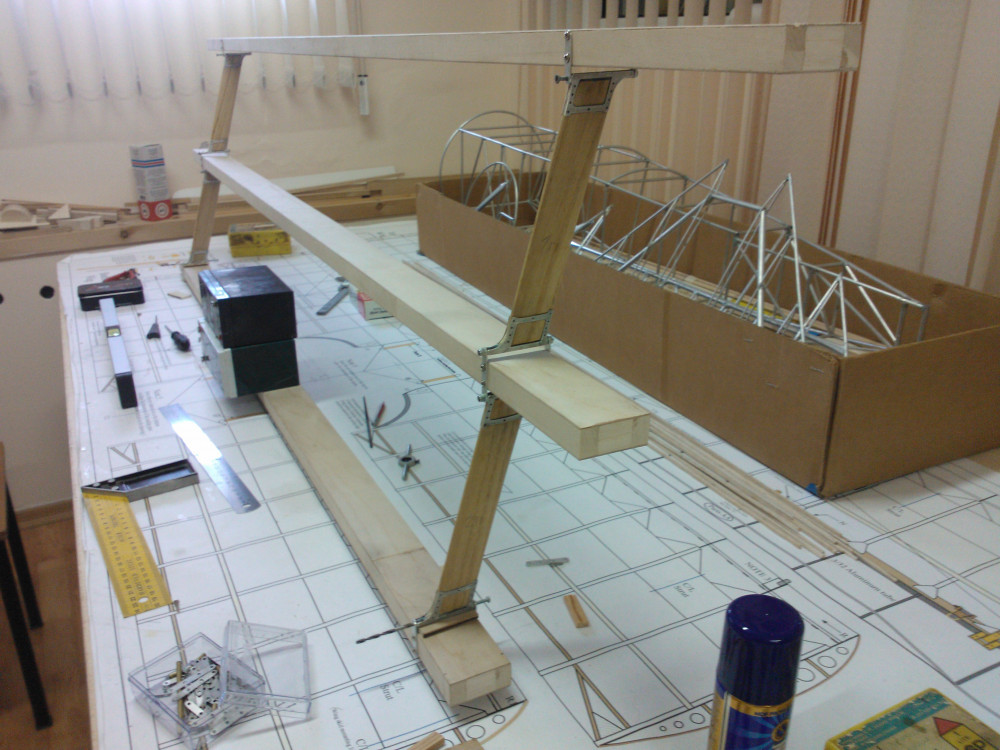

Лонжероны крыла, стойки, монтаж.

WP_000987.thumb.jpg.62f8a8356c8153df5eb5a2e9838ce986.jpgWP_000989.thumb.jpg.65fb2ab41ab669ade31e22479b74bf3b.jpgWP_000997.thumb.jpg.3aaf3339647eec21d80097f4c557d915.jpg





  • Like 7
  • Thanks 1
Link to comment
Share on other sites

  • 2 weeks later...

Тут 1я мировая! Про другии эпохи надо искать в других форумах.

Link to comment
Share on other sites

-AZAF-Lev15
2 часа назад, II./JG51WaIther сказал:

Ого,круть! А лавочки есть фото процесса?

Есть конечно, потом покажу.

  • Like 1
  • Thanks 1
Link to comment
Share on other sites

  • 2 weeks later...
-AZAF-Lev15

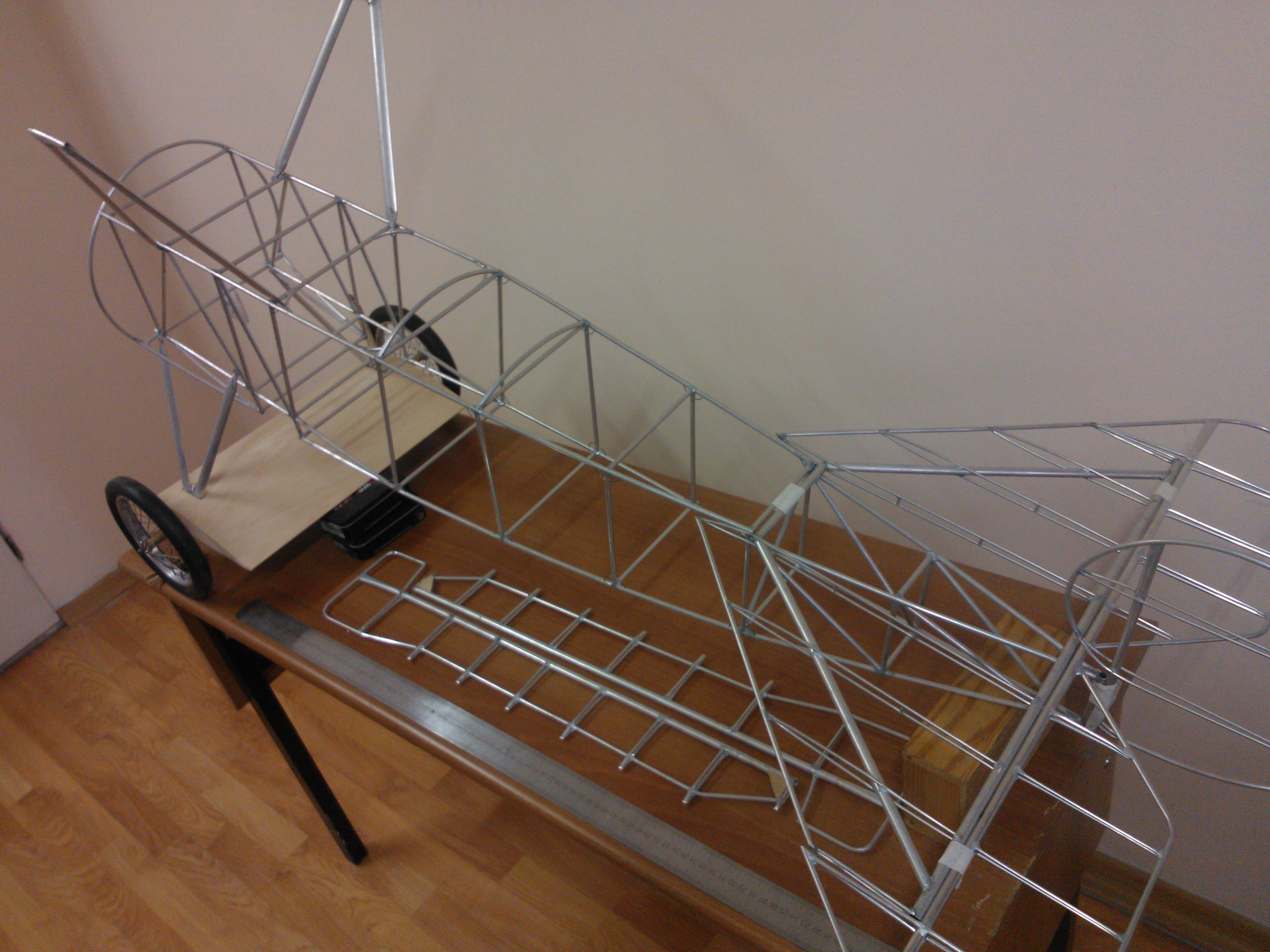

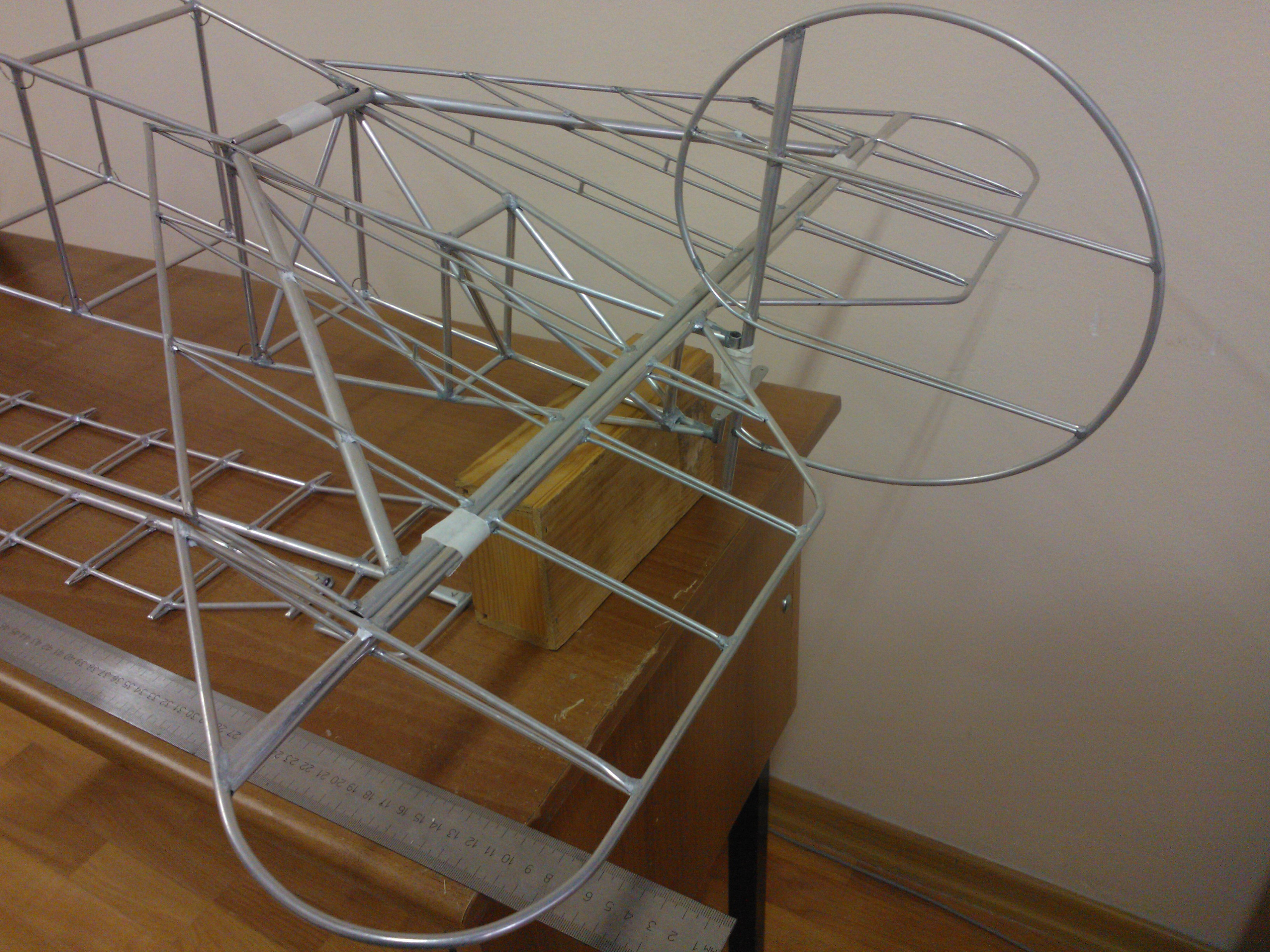

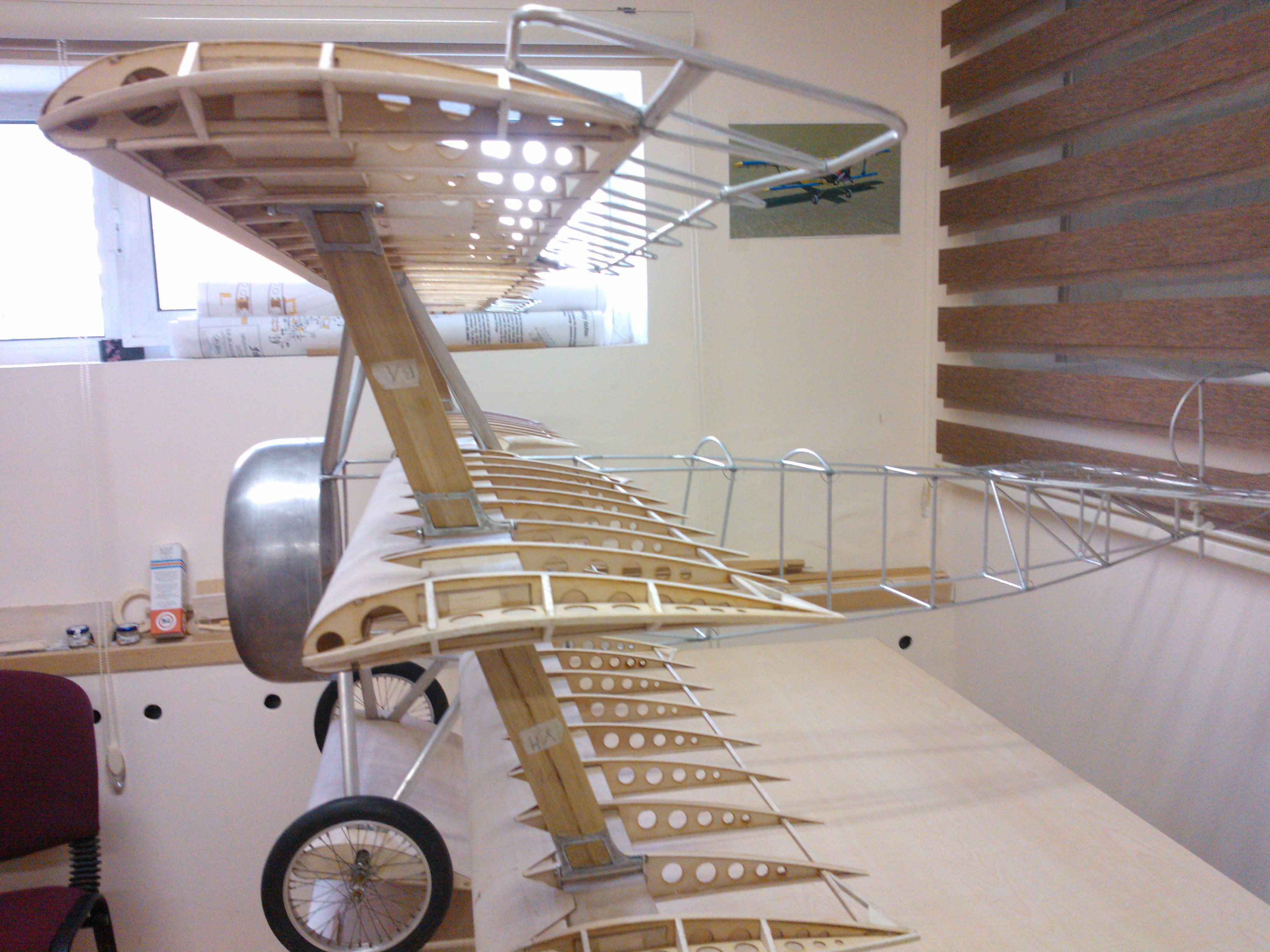

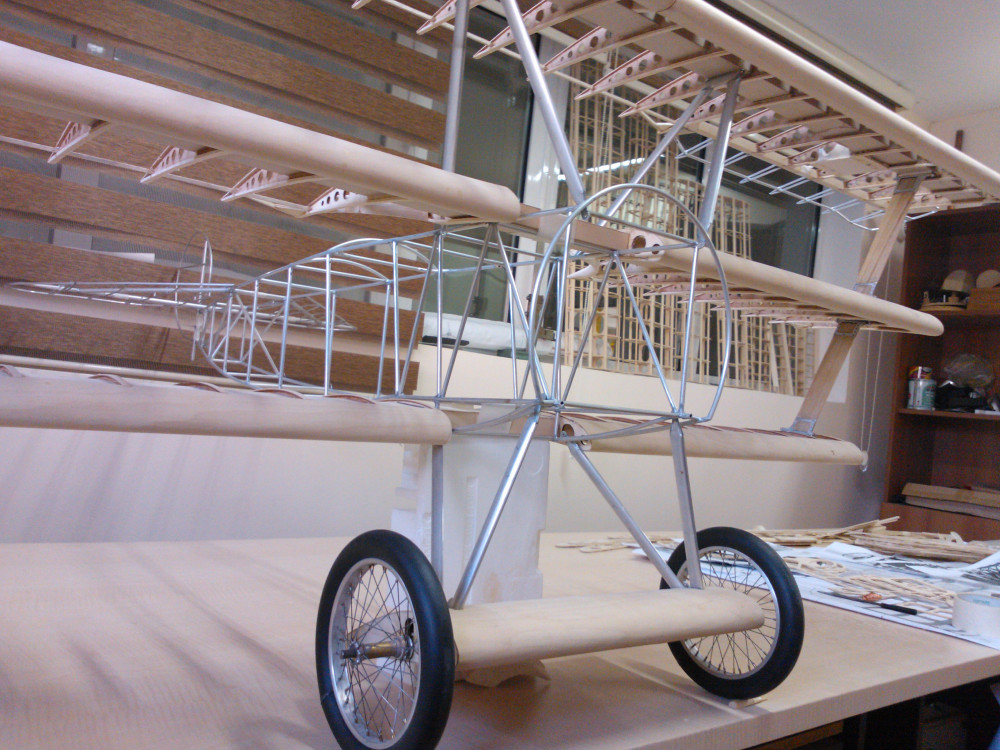

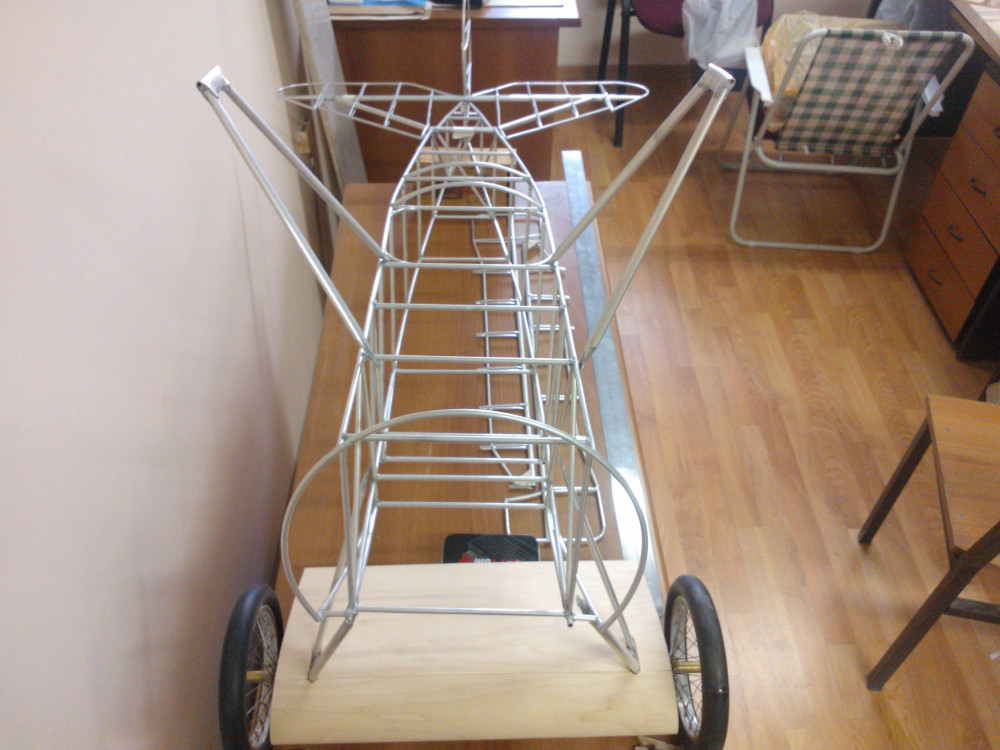

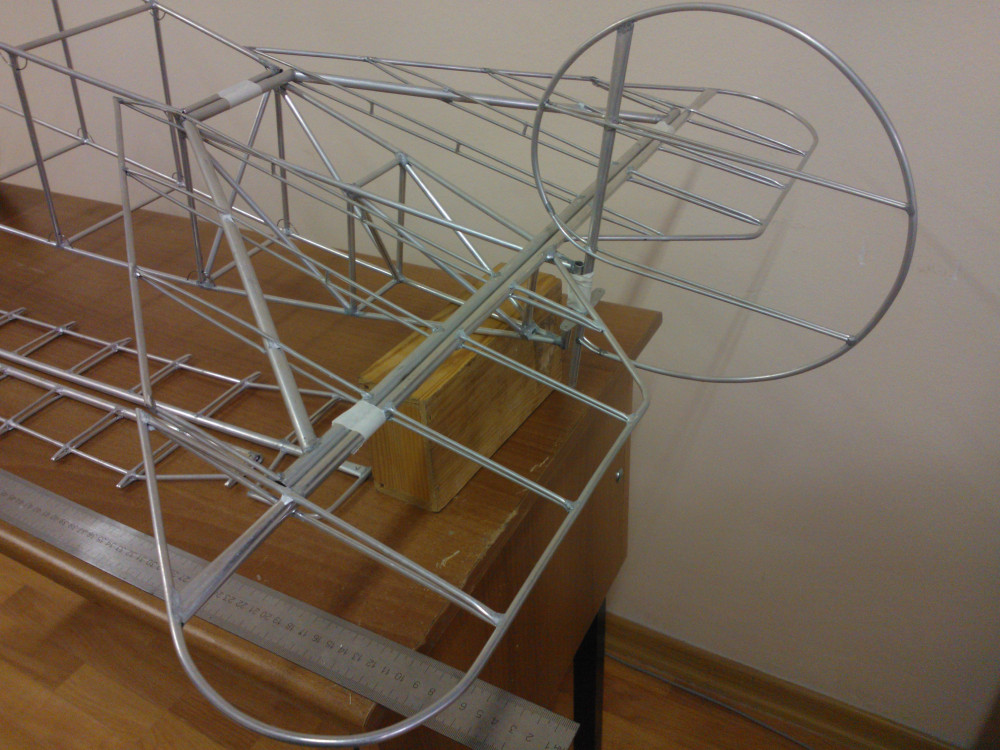

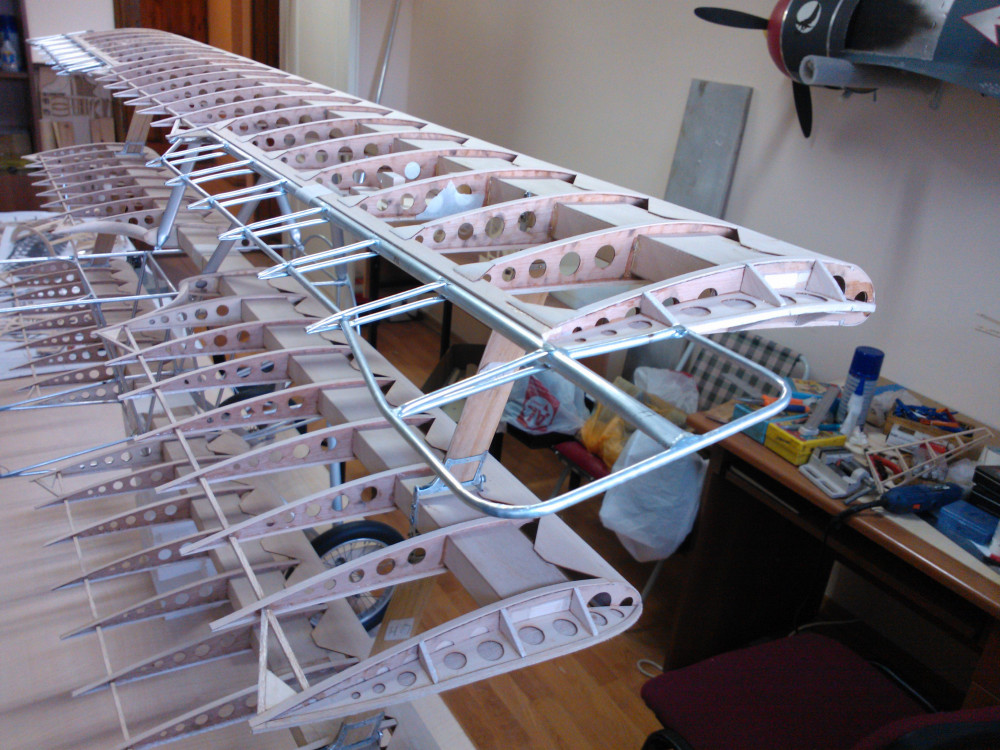

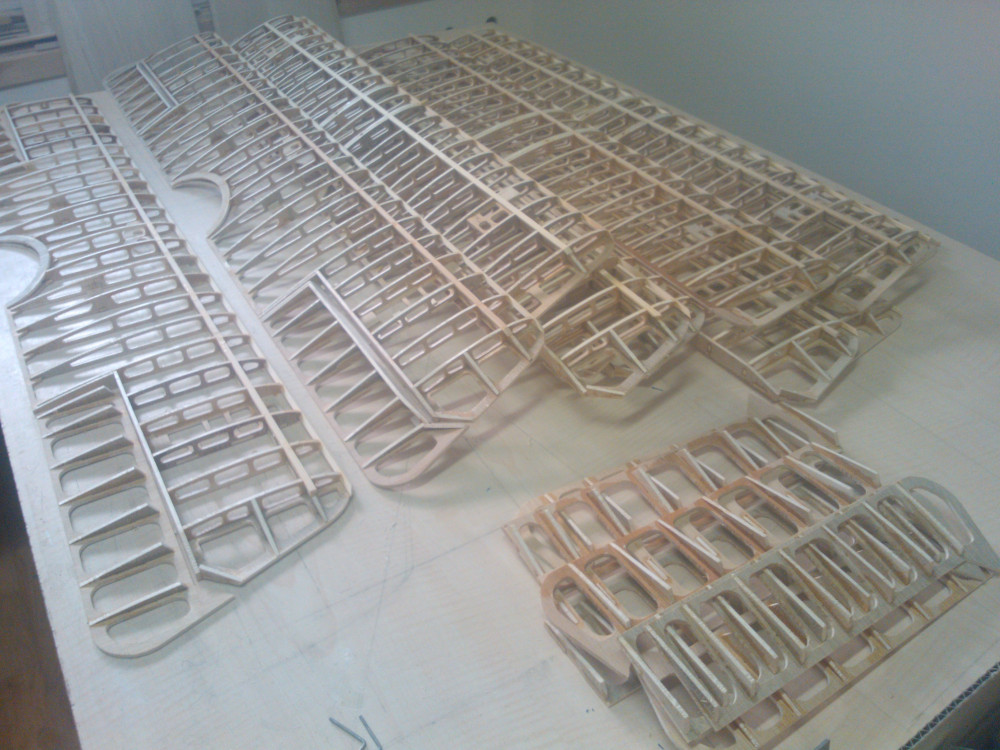

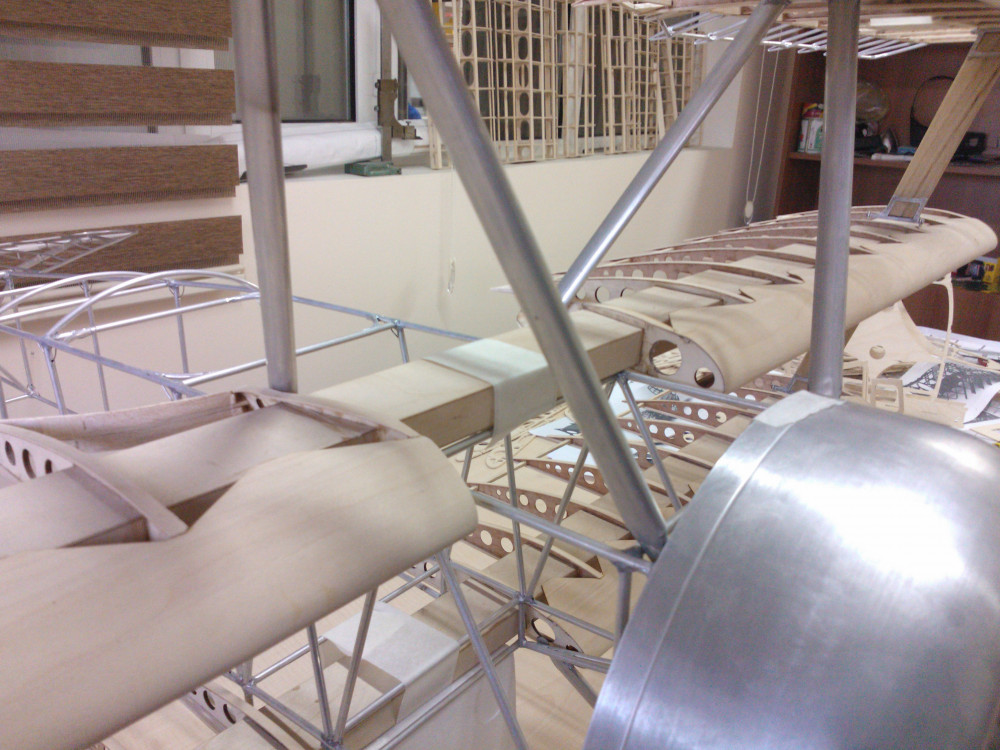

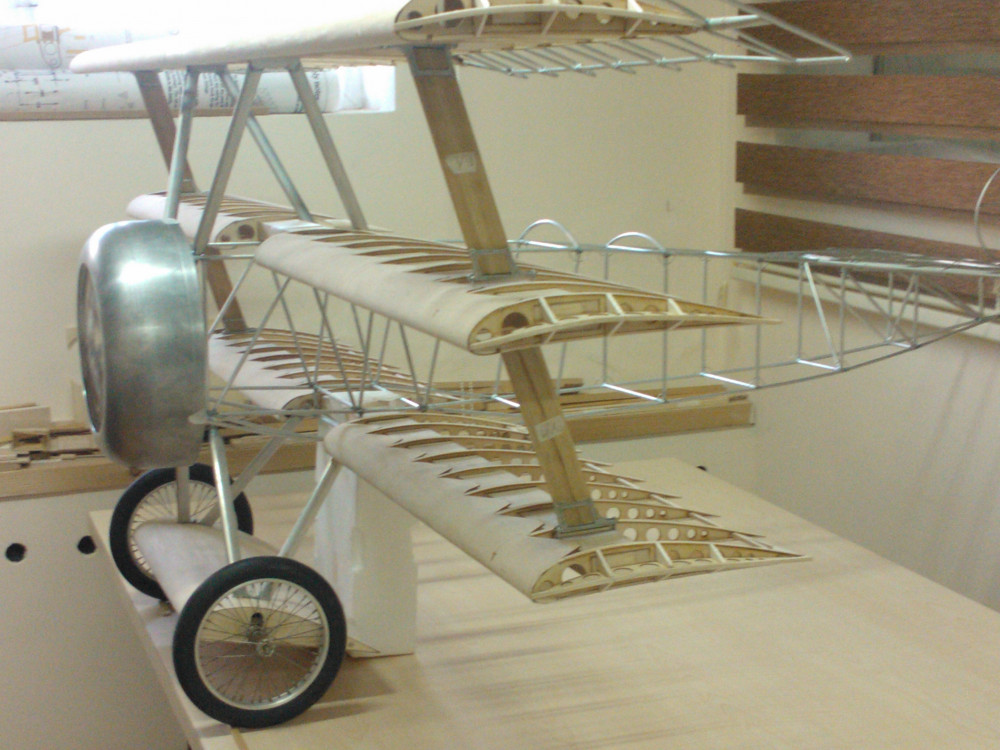

Предварительная сборка отдельных элементов конструкции планера DR-1.










  • Like 6
  • Thanks 2
Link to comment
Share on other sites
