Руд под печать

[propeler]

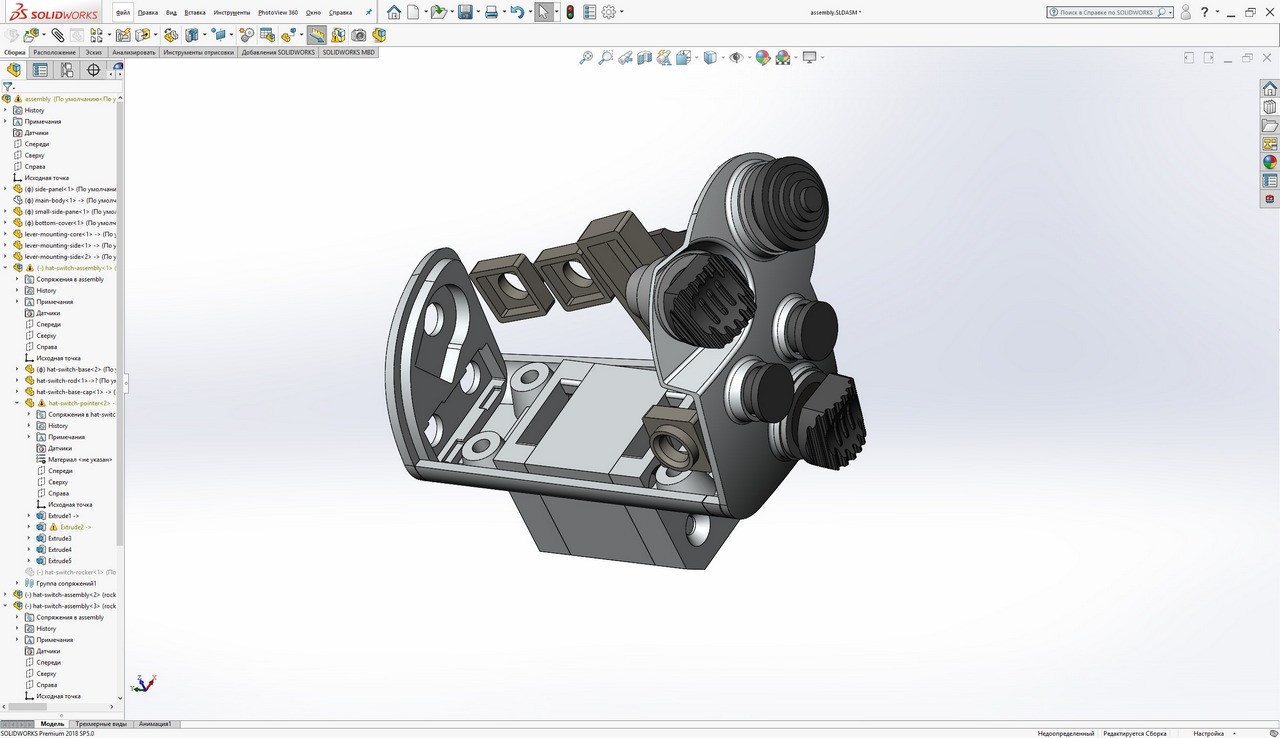

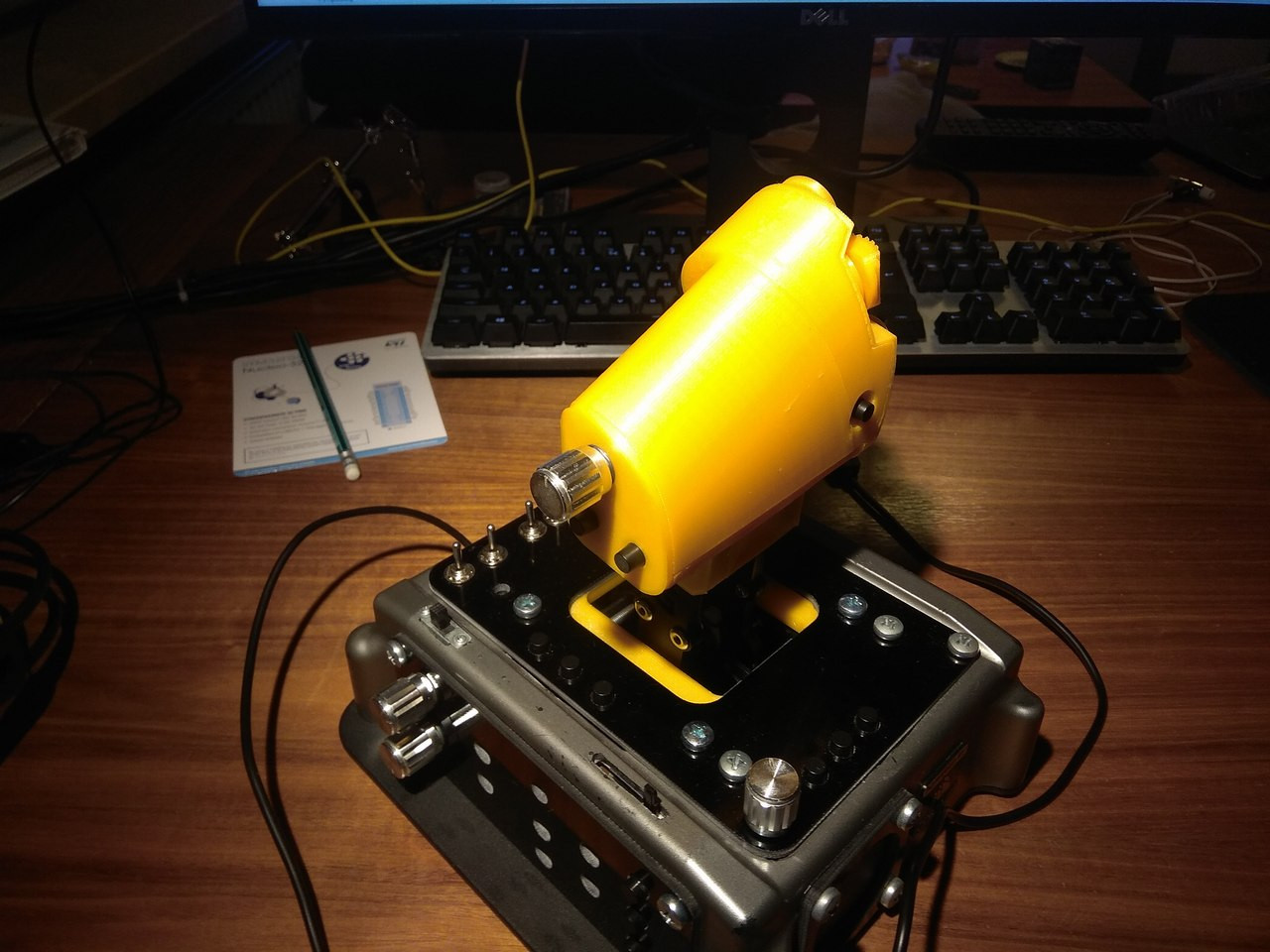

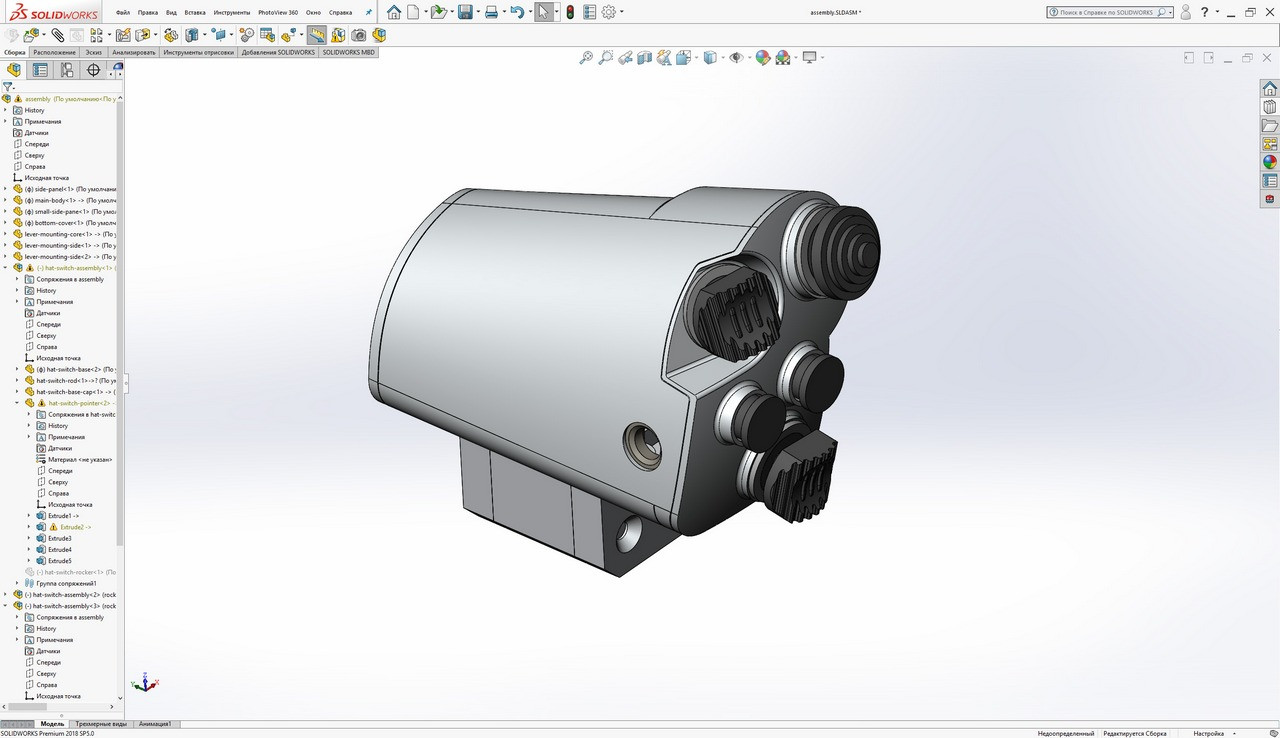

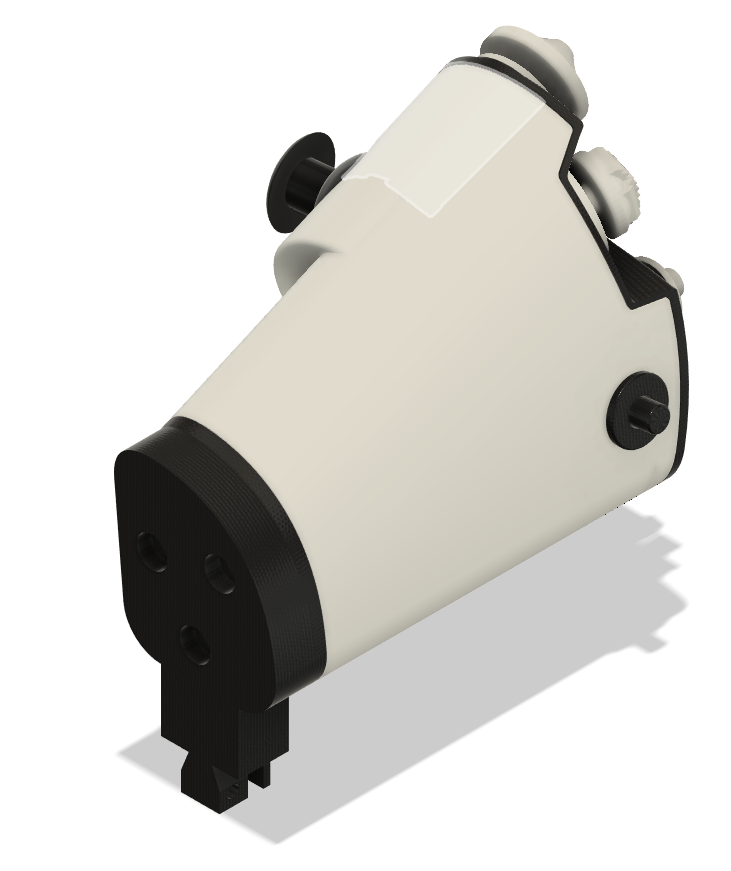

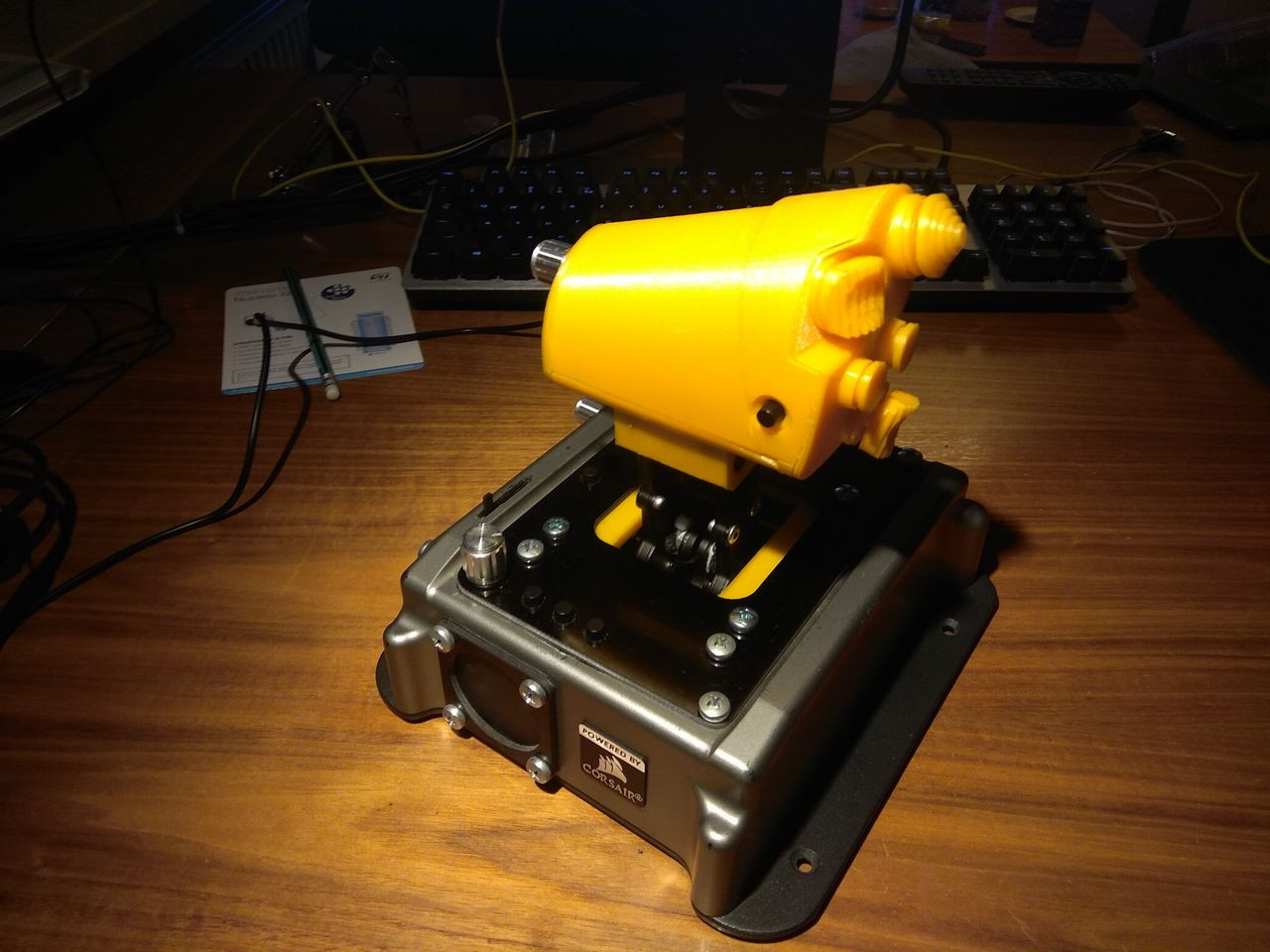

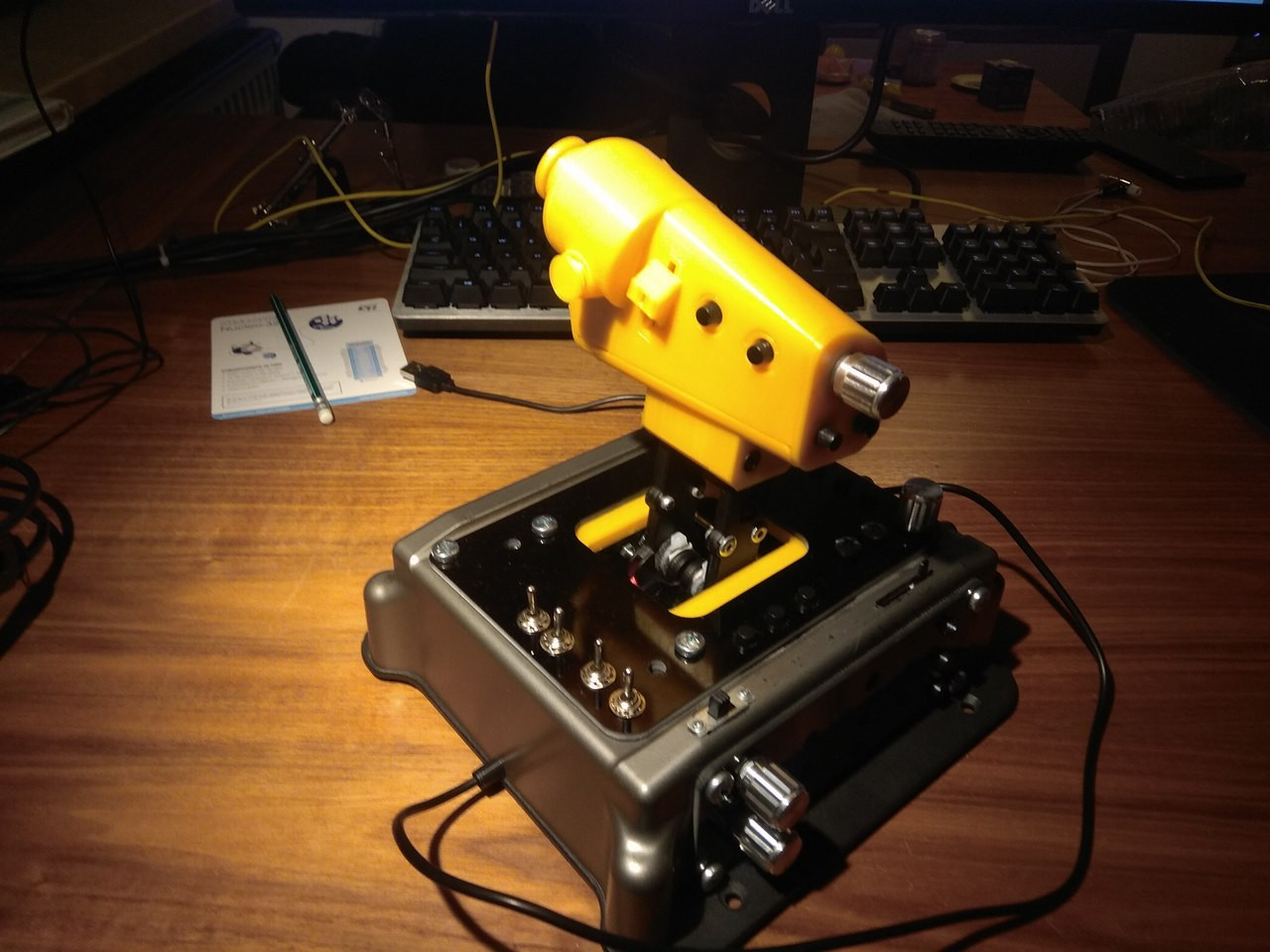

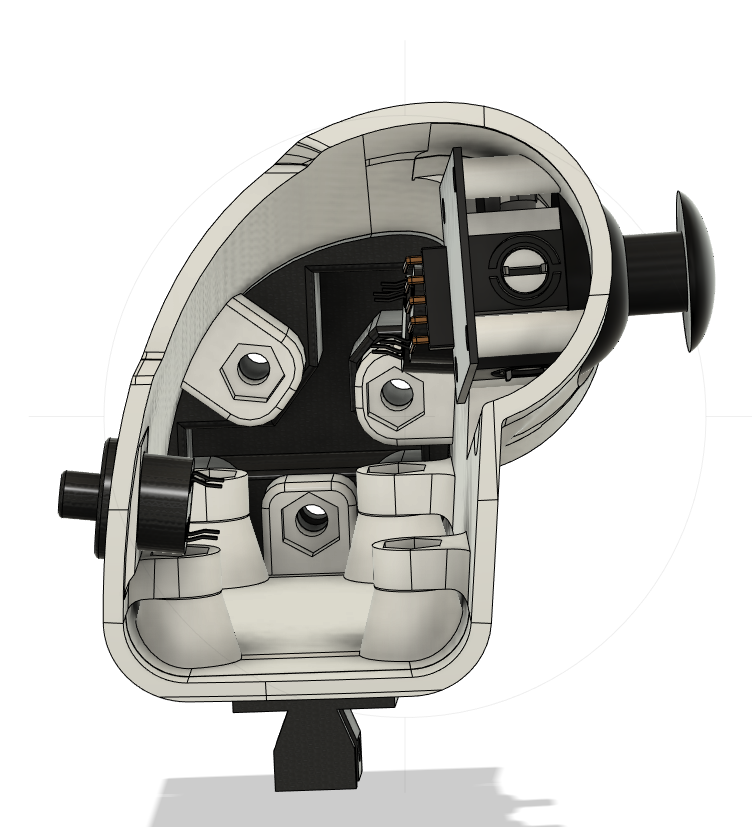

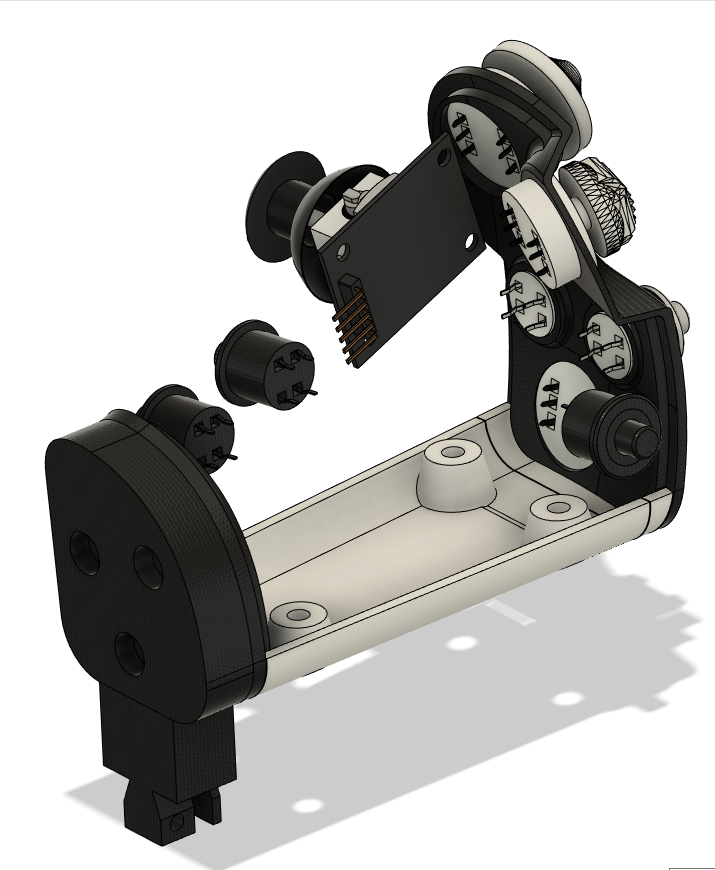

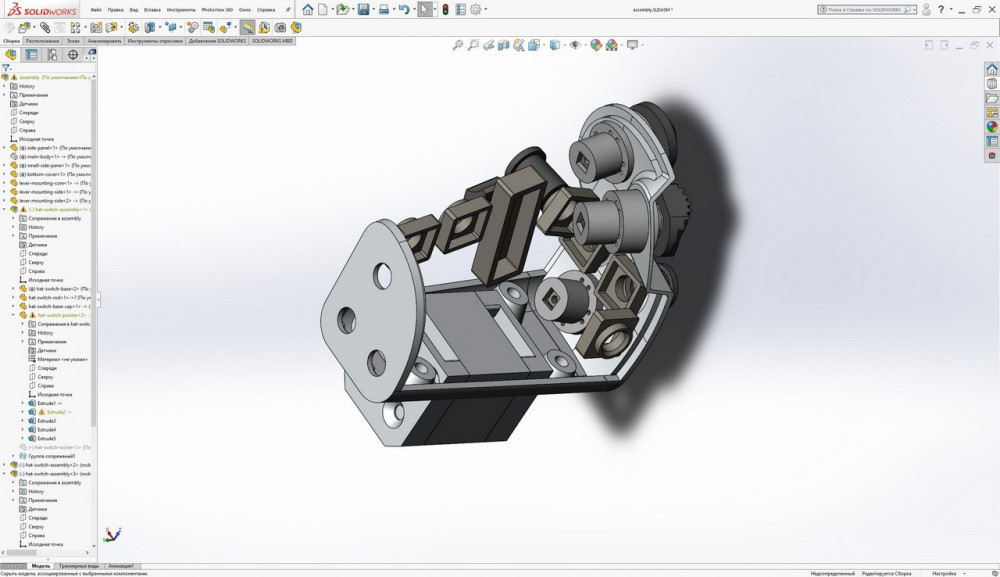

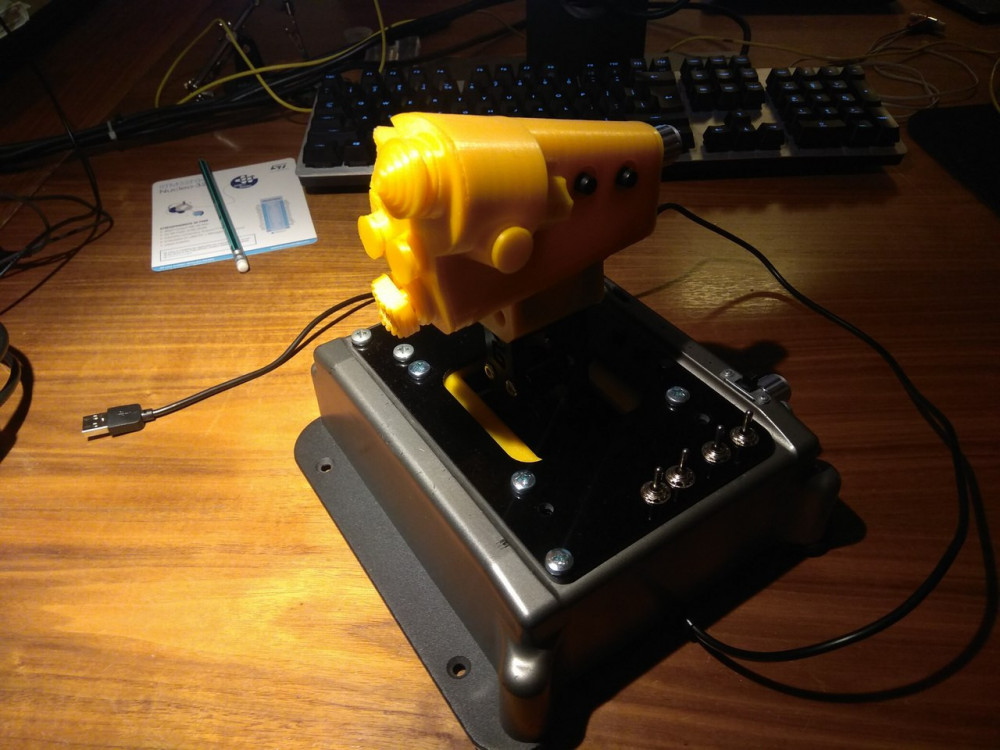

Не дождался я руда от VKB.... Основано на железной механике от GVL. Сначала планировал двойной но потом решил что не надо мне оно и нарисовал одиночный. Все расчитано под стандартные  переменные резистор крутилку, резистор двигалку, кнопки 12x12, кнопки 6x6. Кому надо, забирайте модифицируйте. На гитхабе как оригинальный Solidworks проект и экспорты в STL.



https://github.com/o-devices/throttle-quadrant





Изменено 30 января 2020 пользователем propeler

[MYCYJIbMAHUH]

Очень красивый и аккуратный Рудик получился.?

[GVL224]

Красиво.

Современем можно и раздельные рукоятки установить

[=SOVA=Teiger]

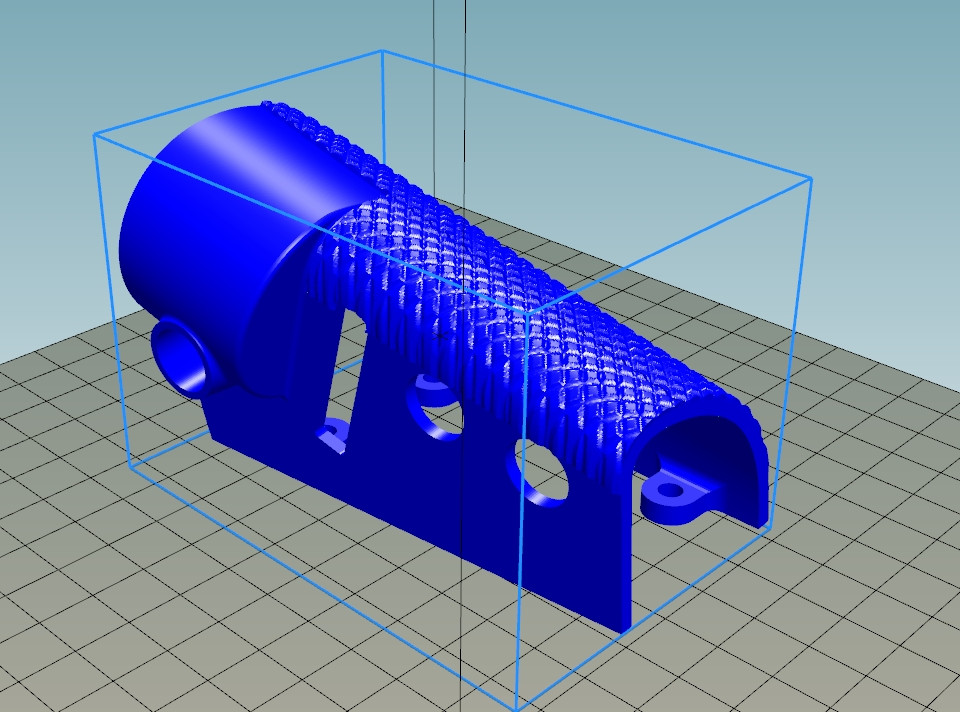

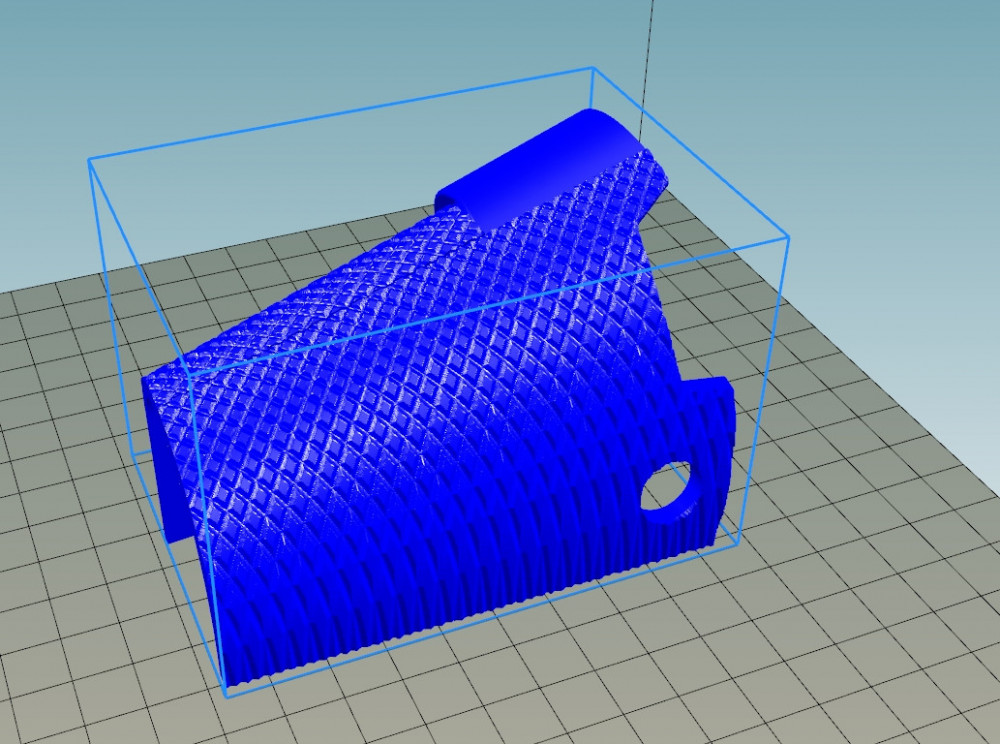

Предлагаю деталь в архиве с файлами .stl заменить вот на такую (отредактировал её в SW 2019). С насечкой как-то поживее и натуральнее выглядит. Файл весит 45 Мб. Тут не могу переслать. Только на почту смогу.

[=FA=CATFISH]

Ничего в моделях заменять не надо.

Стиральные доски на 3Д печати плохо смотрятся и на ощуть противные

[Alator]

Сколько грамм уйдет пластика на печать? Своего нету принтера, хочу стоимость заказа прикинуть. Пока нашел  цену у себя 10 руб/грамм.

[SSV]

9 часов назад, Alator сказал:

Сколько грамм уйдет пластика на печать?

Симплифи выдает оценочно 150 грамм (100% заполнение, 1.25 г/кубсм). Рассчитывай грубо грамм 200 PETG, ABS полегче будет.

[=SOVA=Teiger]

02.02.2020 в 01:58, =FA=CATFISH сказал:

Ничего в моделях заменять не надо.

Стиральные доски на 3Д печати плохо смотрятся и на ощуть противные

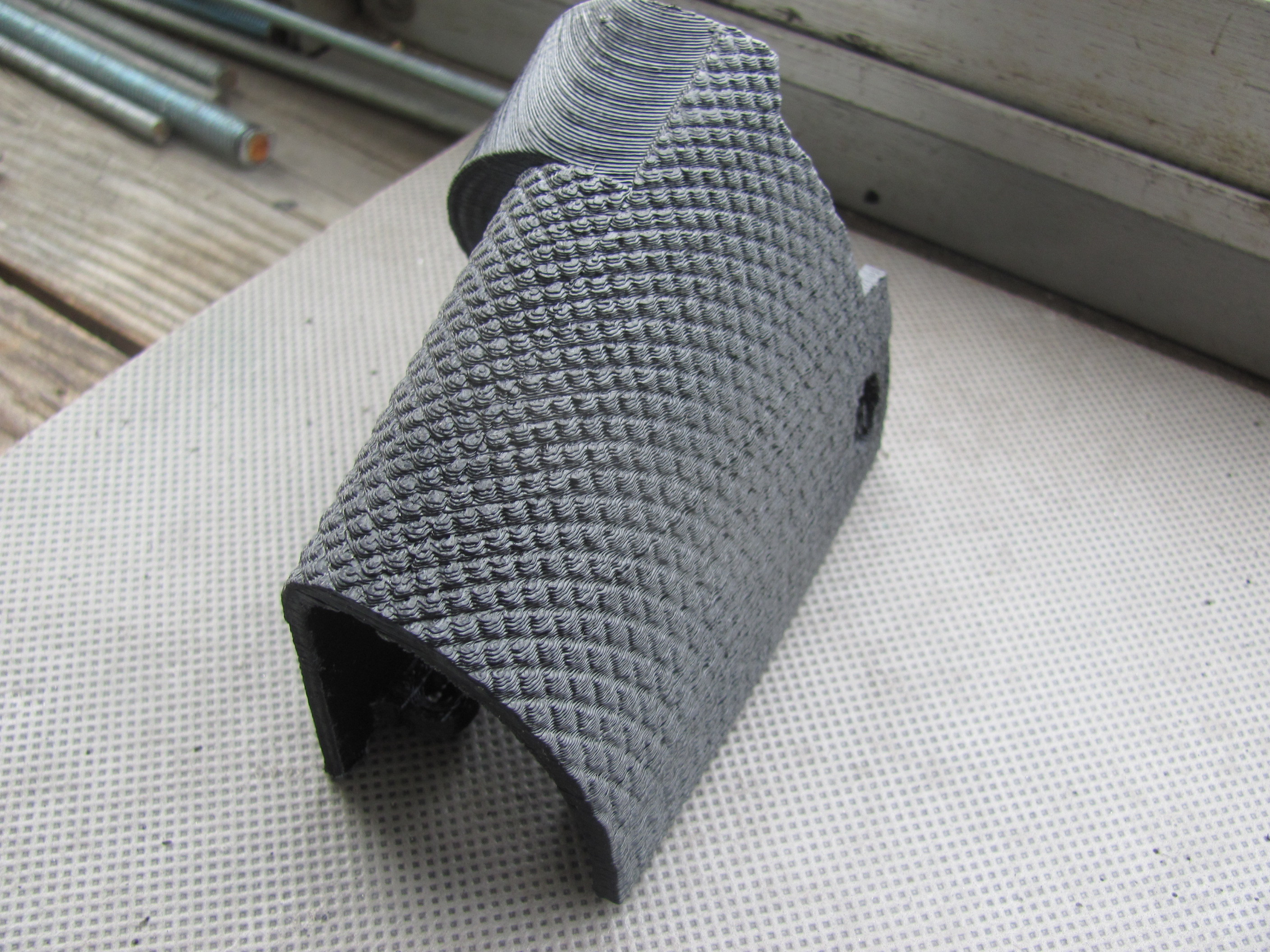

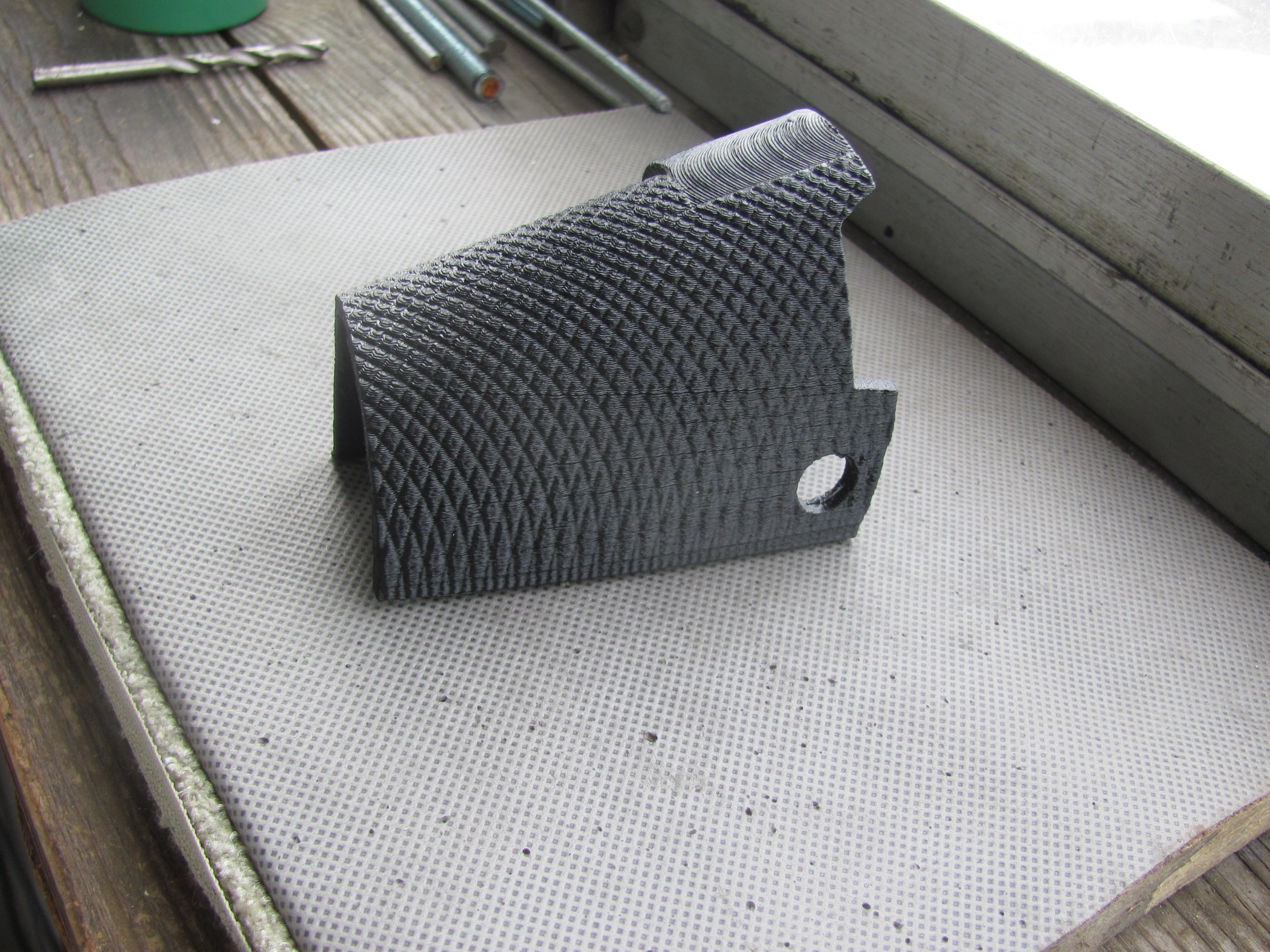

Распечатал. Посмотрел. Пощупал. По-моему приемлемый вариант по сравнению с гладкой и блестящей поверхностью пластмассы. Для меня наоборот старый вариант смотрелся "лысо". Печатал слоем толщиной 0.2 мм, сопло 0.4 мм.

Изменено 12 февраля 2020 пользователем =SOVA=Teiger

[=SOVA=Teiger]

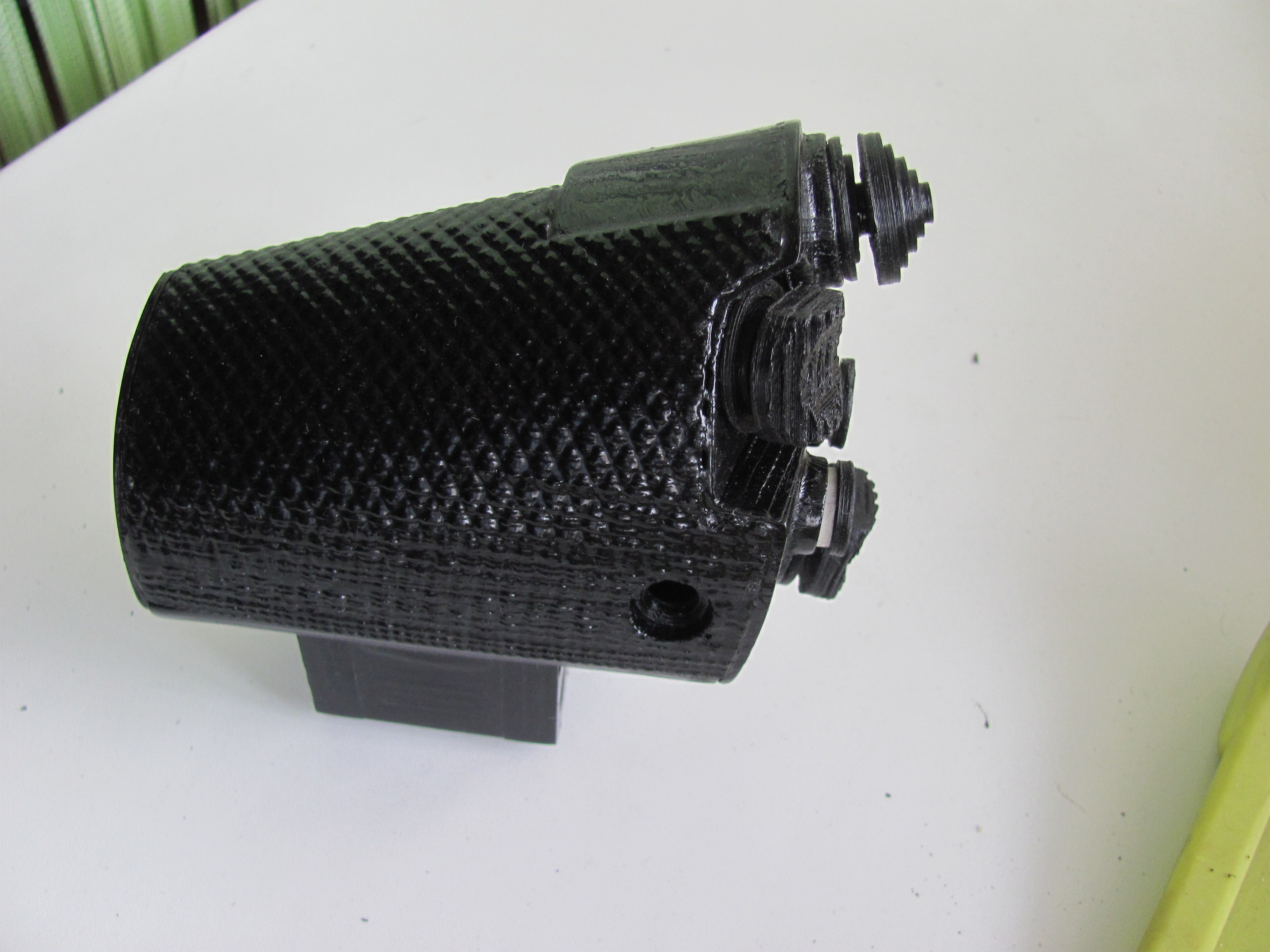

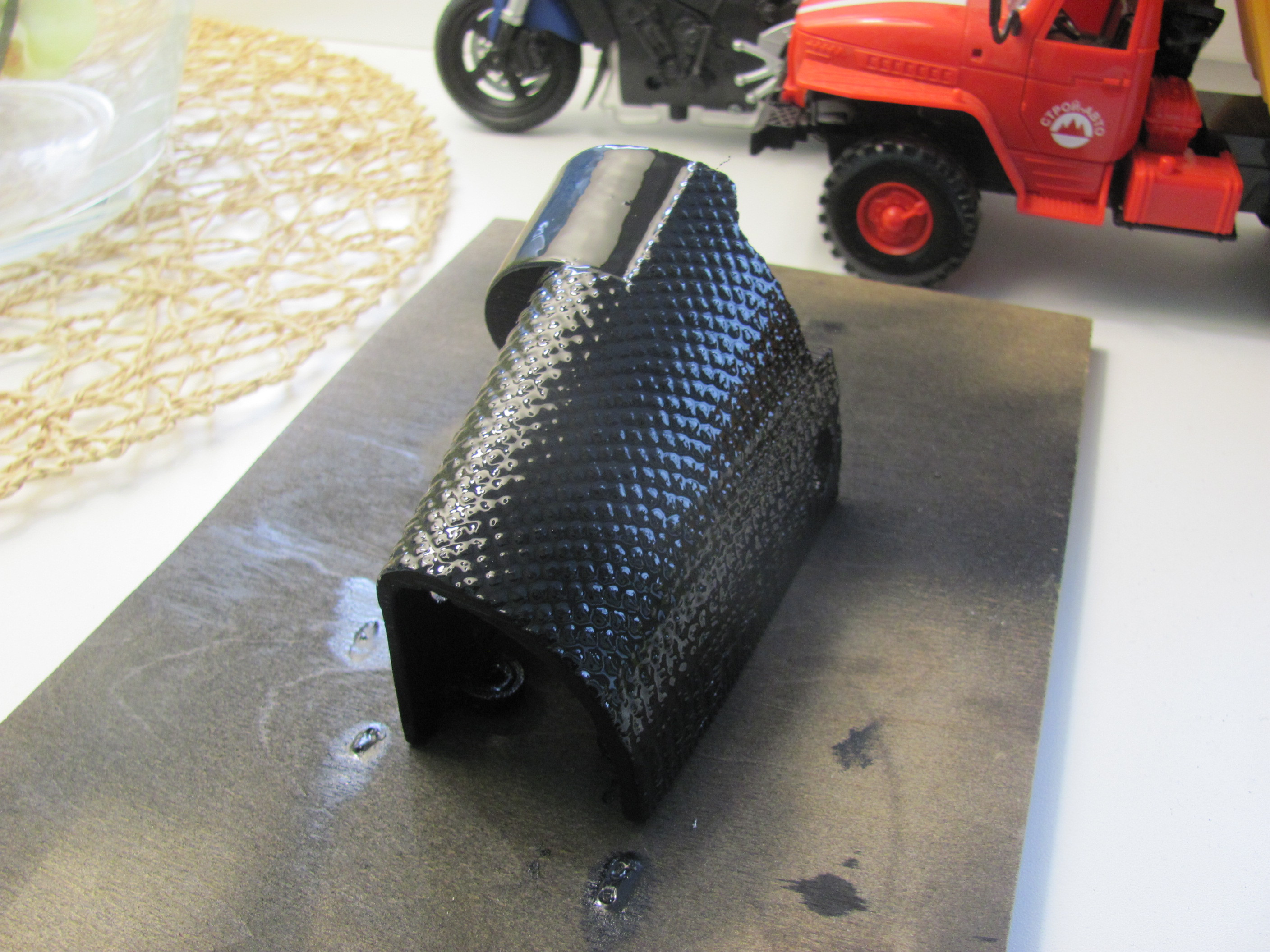

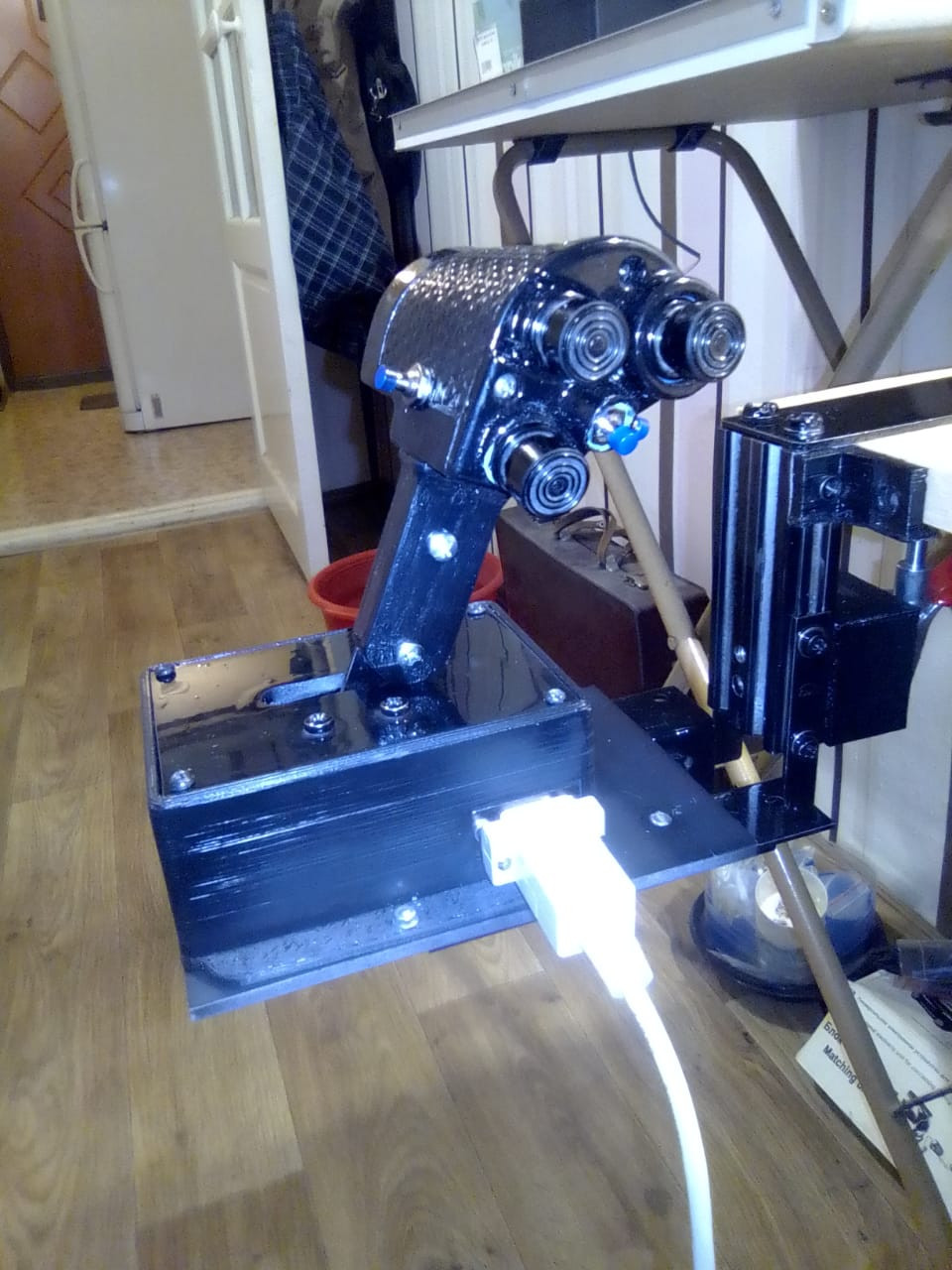

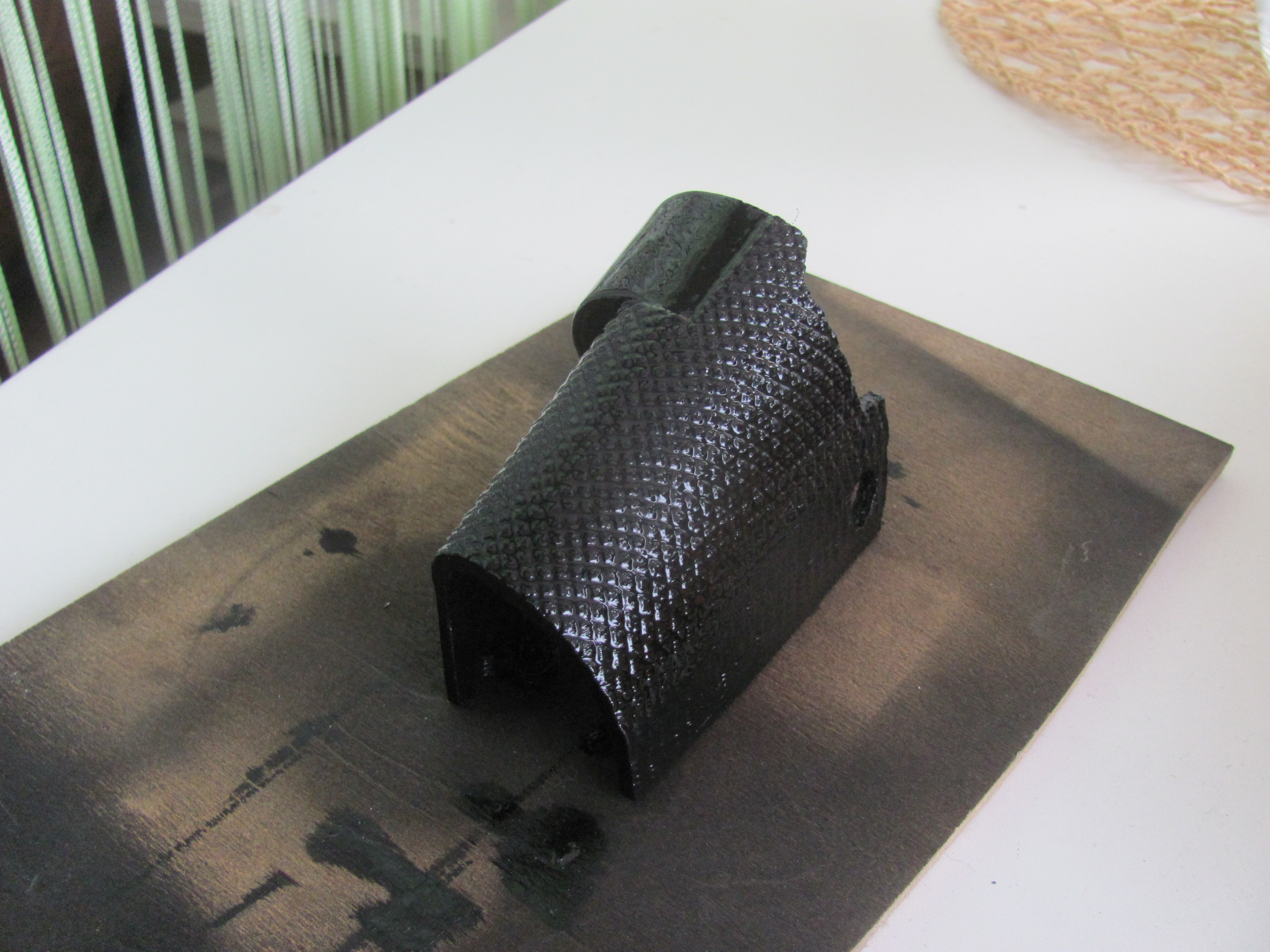

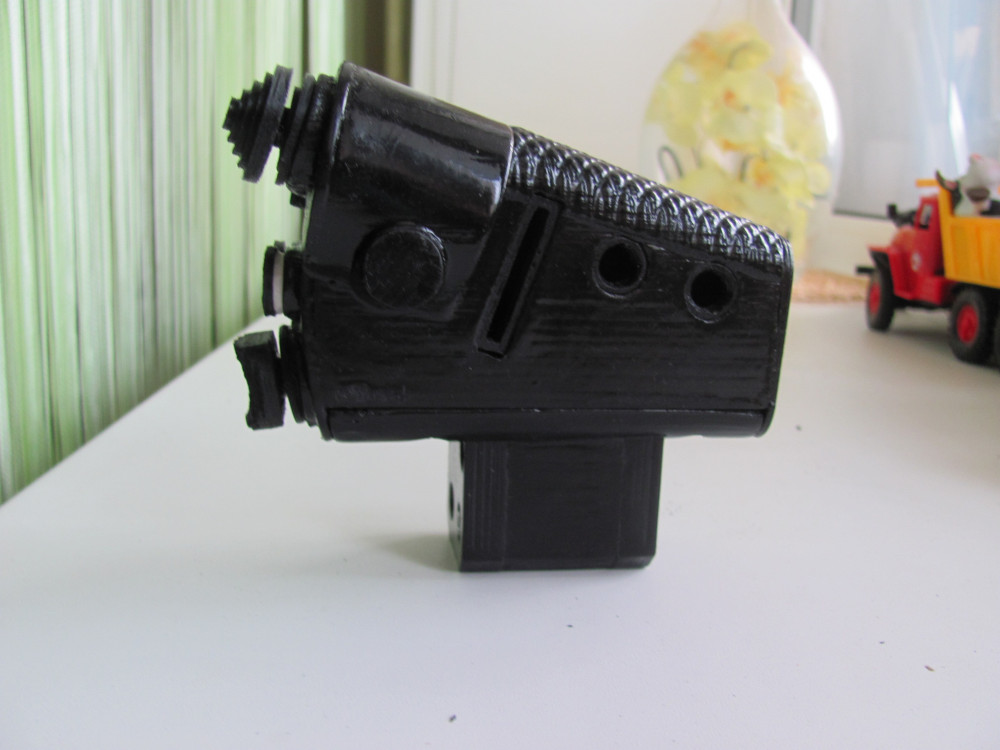

А вот эта же фигня после легкого ошкуривания прямых поверхностей, покраски в один слой.

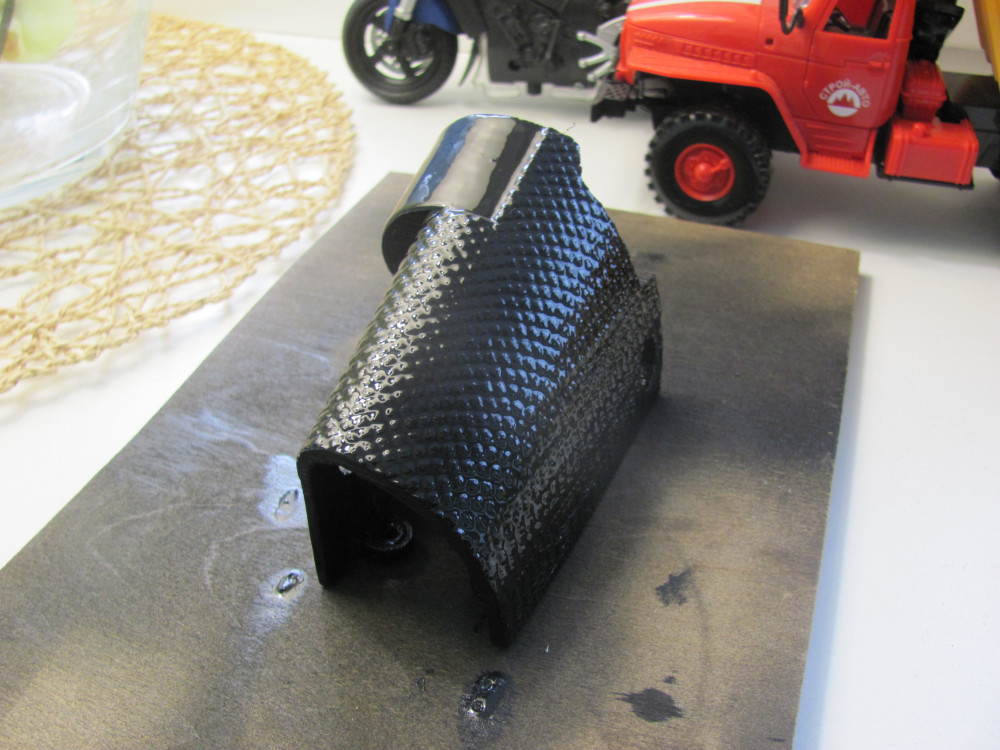

После покраски второго слоя.

Изменено 12 февраля 2020 пользователем =SOVA=Teiger

[MYCYJIbMAHUH]

Хорошее время,время технологий доступных простому человеку!!!!Лишь бы не было войны.



[Alator]

Может кто помочь с распечаткой данной ручки и пересылкой потом? Естественно на возмездной основе.

Изменено 12 февраля 2020 пользователем Alator

[=SOVA=Teiger]

1 час назад, Alator сказал:

Может кто помочь с распечаткой данной ручки и пересылкой потом? Естественно на возмездной основе.

сделаю. я тут просто тренировался.

Изменено 12 февраля 2020 пользователем =SOVA=Teiger

[=SOVA=Teiger]

3 часа назад, Alator сказал:

Может кто помочь с распечаткой данной ручки и пересылкой потом? Естественно на возмездной основе.

Вот тут есть кнопки 205.

[=SOVA=Teiger]

04.02.2020 в 08:09, Alator сказал:

Сколько грамм уйдет пластика на печать? Своего нету принтера, хочу стоимость заказа прикинуть. Пока нашел  цену у себя 10 руб/грамм.

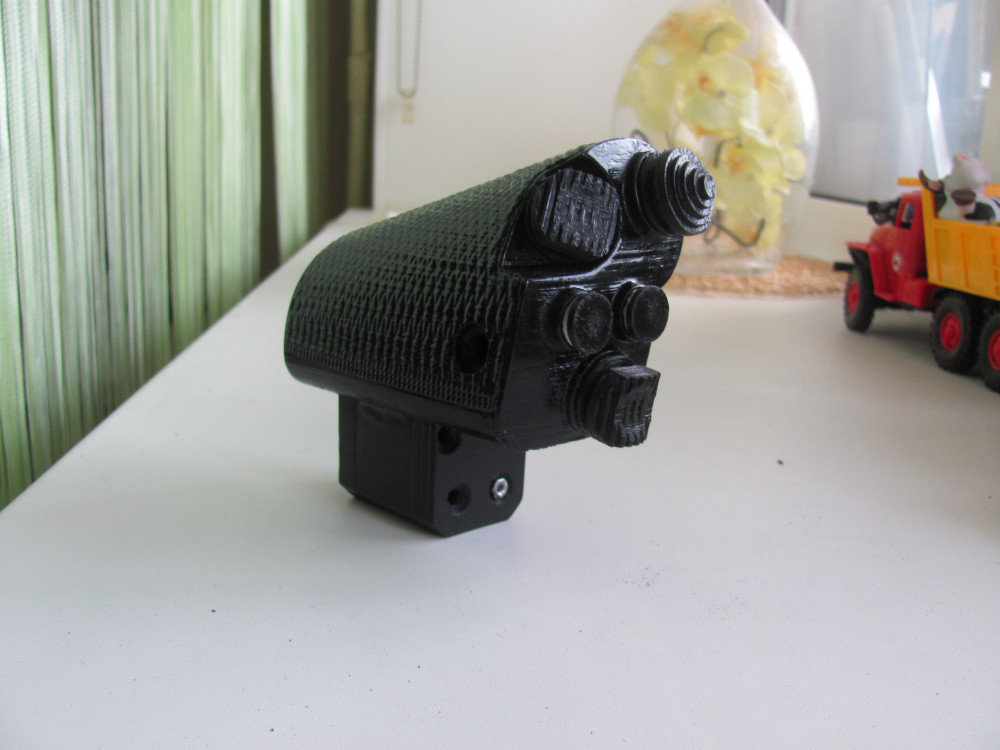

Вот такой "полуфабрикат" с насечкой получился.

[=SOVA=Teiger]

Хочу сказать спасибо автору за модель хатки. Много перепробовал, сам в ходе освоения моделирования рисовал. С моей точки зрения это самая подходящая модель для хатки без заворачивания мозгов при распечатке на принтере. Простая, надежная. Спасибо за модель. Это уже наверное классика для хатки на 4 кнопки. Минимум "допила" на среднем принтере и работы "напильником".?

Теперь выбрасываю у себя мой корявый самопал и меняю на эти хатки.

Изменено 16 февраля 2020 пользователем =SOVA=Teiger

[Nblg_Magni]

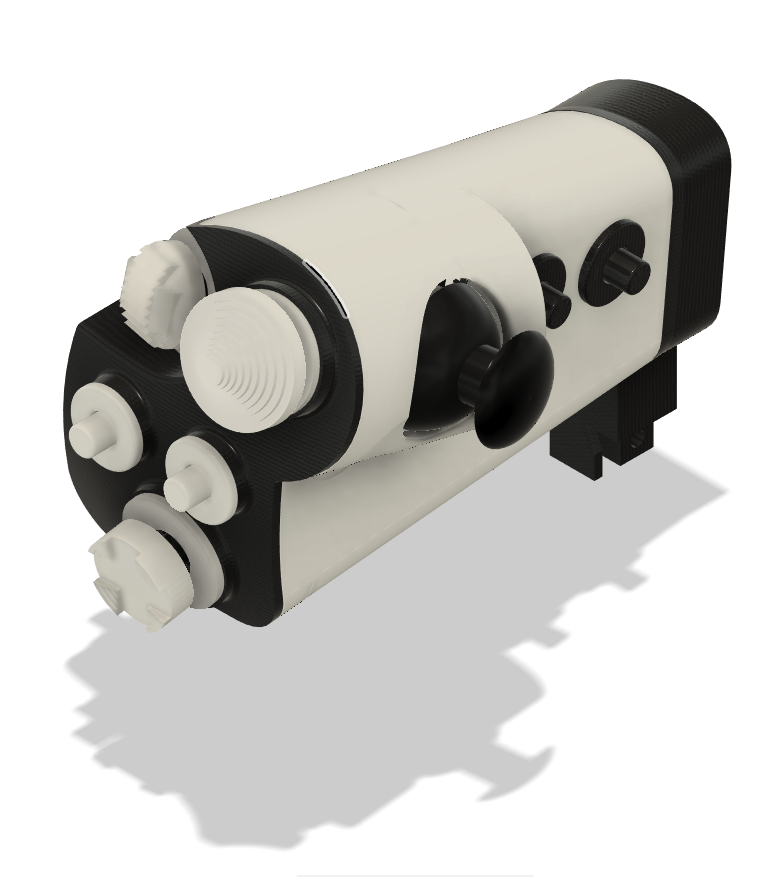

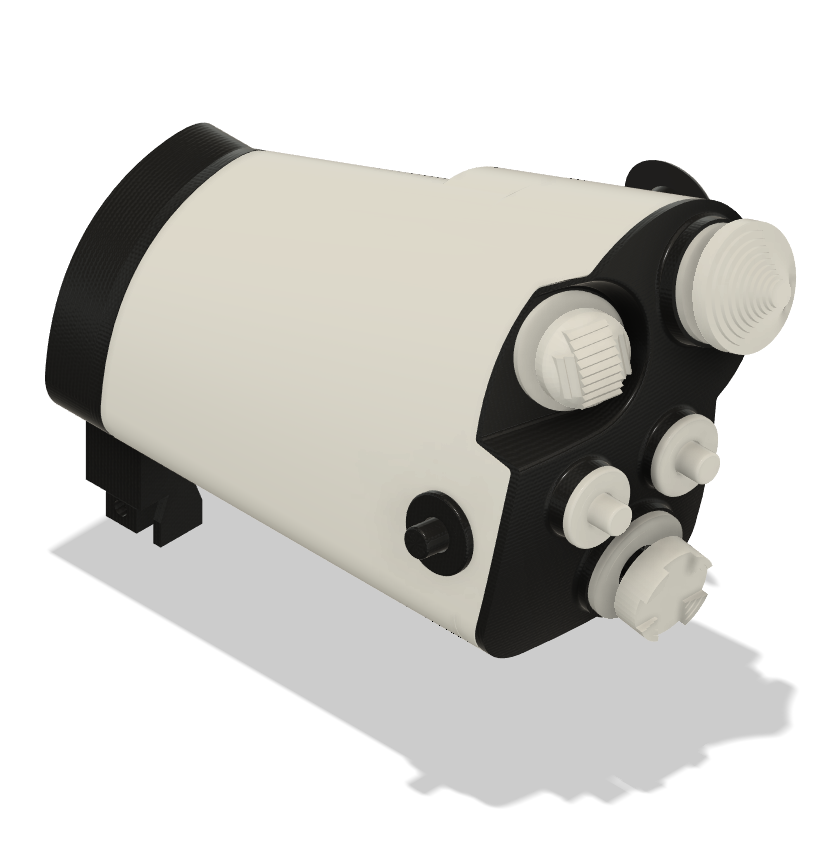

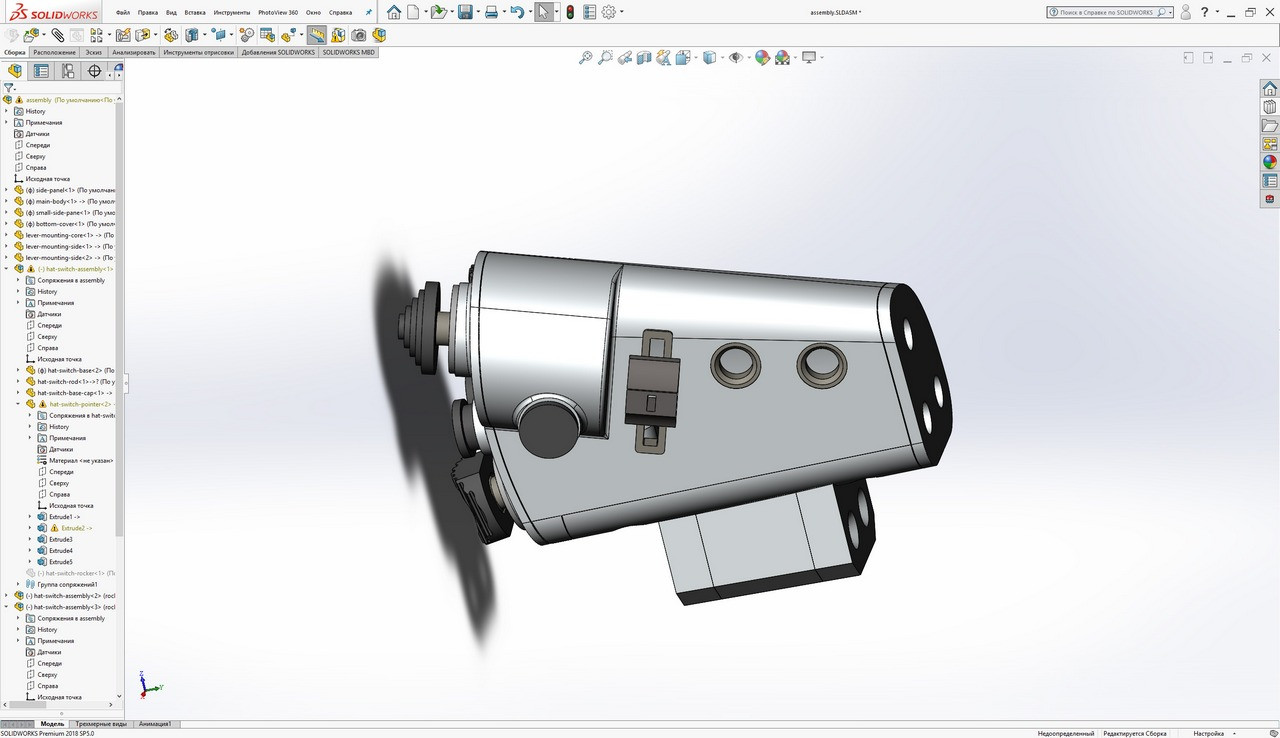

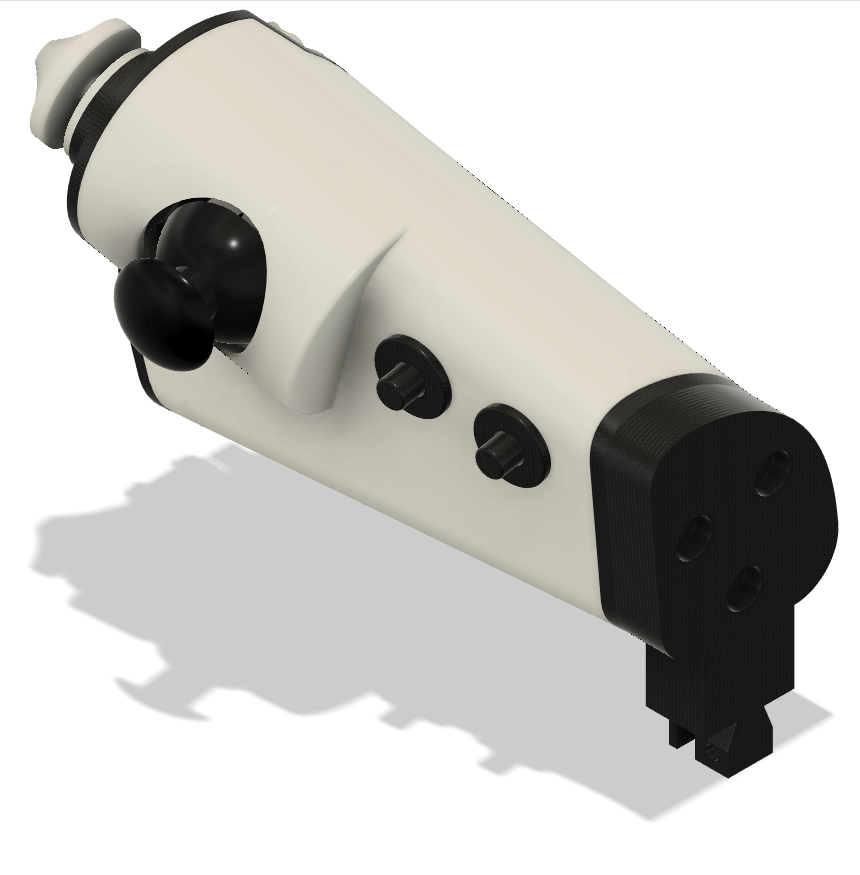

Также хочу поблагодарить @propeler. Ручка руда очень понравилась - немного адаптировал ее под свои нужды и вот что получилось:











Также хотел бы просить у автора разрешение выложить (после доводки  и тестирования конечно) мои  модификации его ручки в общие доступ (thingiverse и github)



Изменено 18 августа 2021 пользователем Nblg_Magni

[propeler]

8 часов назад, Nblg_Magni сказал:

Также хотел бы просить у автора разрешение выложить (после доводки  и тестирования конечно) мои  модификации его ручки в общие доступ (thingiverse и github)

Та без проблем
