Опубликовано: (изменено)

Роман по моей просьбе добавил на софт педалей -две оси для тормозов.Чтобы уйти от доп.контроллера и подключать оси тормозов непосредственно на одрайв.

Датчик-AS5600 сильно шумит.А вот датчик от COBRA M5 3rev замечательно себя ведёт.

Как разжиться такими  аналоговыми датчиками?

Если б кто нарисовал такой датчик для самостоятельной сборки,было бы замечательно.

Изменено пользователем MYCYJIbMAHUH
Опубликовано:

Датчики магнитные от COBRA M5 подключены на одрайв.Откалибровались и работают без шума.



магниты датчиков приклеены на осевой болт который проходит через втулку педали.Болт этот можно расфиксировать и ключом проворачивать,тем самым подогнать магнит в ноль,что я и сделал.Выставил магниты,откалибровал датчики.В программе настроек видно что значения  для датчиков одинаковые.

После настройки и калибровки,осевые винты зафиксировать.

  • Нравится 1
Опубликовано:
20.03.2023 в 22:25, MYCYJIbMAHUH сказал:

Датчики магнитные от COBRA M5 подключены на одрайв.Откалибровались и работают без шума...

И когда можно будет прийти за педалями с прямым приводом и модными тормозами? ;)

Опубликовано:
22 минуты назад, =RNN=HeXyaH сказал:

И когда можно будет прийти за педалями с прямым приводом и модными тормозами? ;)

Есть б\у комплект железа для сборки трёхосевых педалей с прямым приводом.Электроника в комплект не входит.Это я на нём обкатал датчики тормозов на одрайве.

Нужно?

Опубликовано:
2 часа назад, MYCYJIbMAHUH сказал:

Есть б\у комплект железа для сборки трёхосевых педалей с прямым приводом.Электроника в комплект не входит.Это я на нём обкатал датчики тормозов на одрайве.

Нужно?

Готов подождать, пока электроника попадёт в комплект ... ;)



А кстати, фоточки бы не помешали. Где правильный пиар? ;)

Опубликовано:
7 часов назад, =RNN=HeXyaH сказал:

Готов подождать, пока электроника попадёт в комплект ... ;)



А кстати, фоточки бы не помешали. Где правильный пиар? ;)

Кино-фото в теме хватает.

А пиар начнётся когда будут получены первые комплекты.



Опубликовано: (изменено)
9 часов назад, =RNN=HeXyaH сказал:

Готов подождать, пока электроника попадёт в комплект ... ;)



А кстати, фоточки бы не помешали. Где правильный пиар? ;)

На первом экземпляре в Тундру шпилит вирпил-Терновый куст.На скриншоте видно шпилит так,что аж шпильки согнул и даже не заметил изменений-процитировал его.Привод прямой.Максимум-9кг

На место шпильки надо ставить гайку для сращивания-40мм высотой М6.Или шпильку из нержавейки.

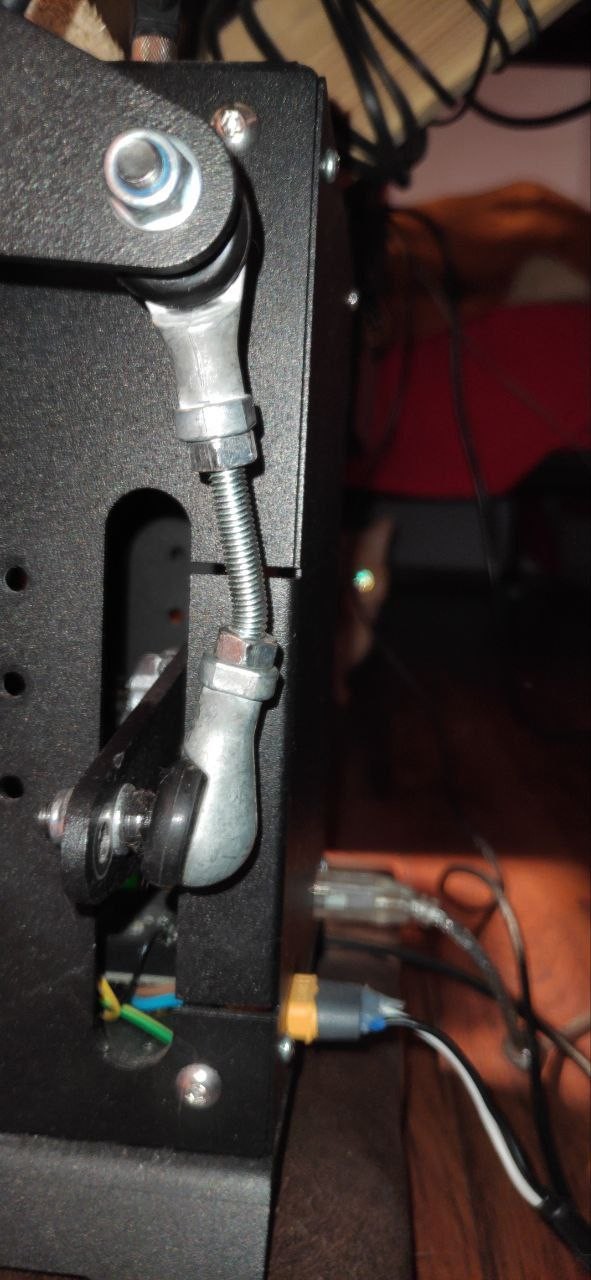

И кстати, датчик мотора висит на корпусе напротив двигателя.Пользуется около трёх с небольшим месяцев.Кроме согнутых шпилек и пары вопросов по настройке эффектов,других замечаний не было.




Изменено пользователем MYCYJIbMAHUH
  • Нравится 2
Опубликовано:

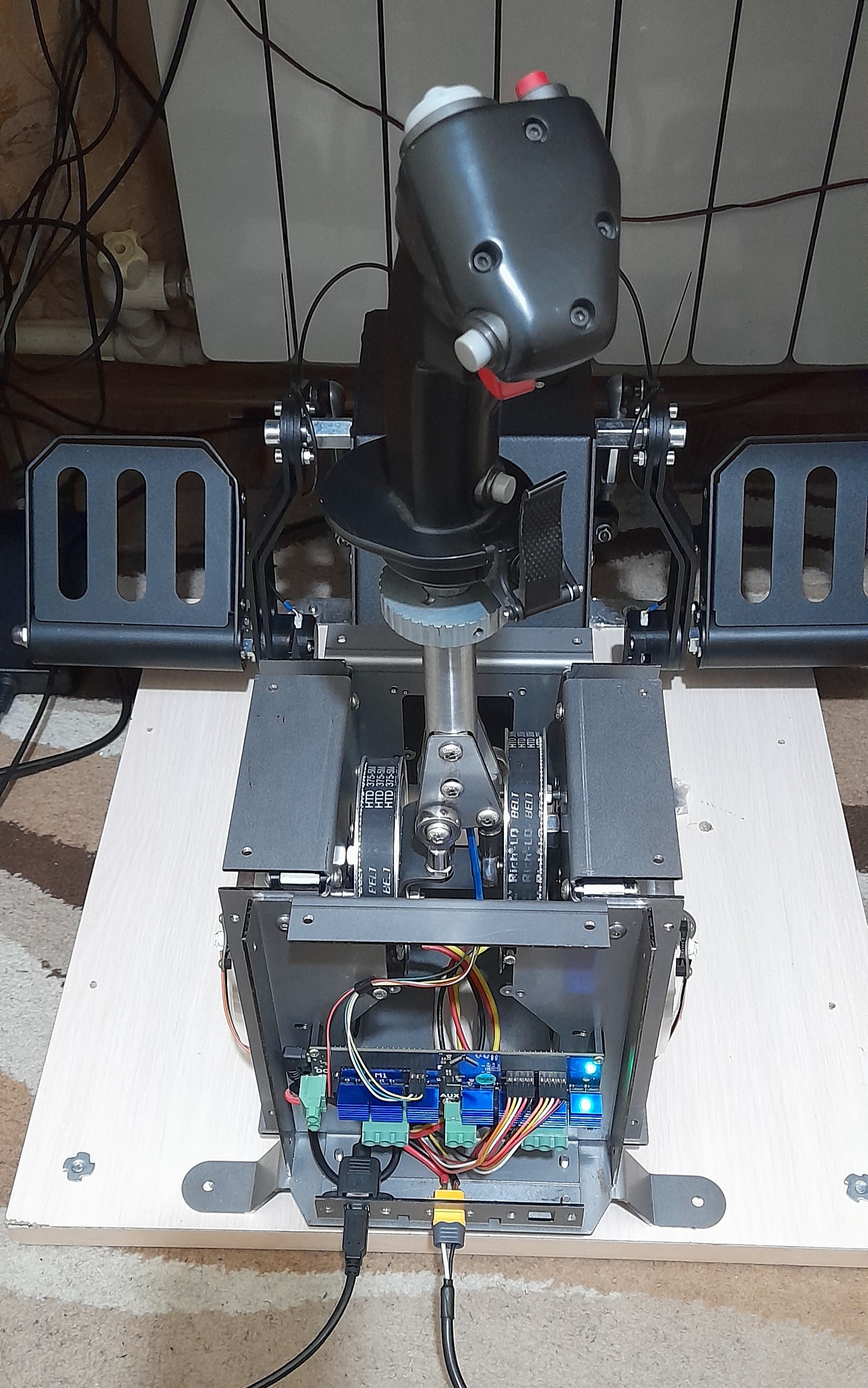

Подключил ручку кабана на одрайв.

Кнопки работают адекватно,самонажатие отсутствует.

Единственно курок-первое нажатие срабатывает,второе нажатие кнопки без признаков жизни.Проверил подключив ручку кота,тоже самое.


  • Нравится 2
Опубликовано:
13 часов назад, MYCYJIbMAHUH сказал:

... других замечаний не было.

Мне одному кажется, что коромысла-тяги в конструкции с прямым приводом лишние и могут съедать до пары кг?

ИМХО - классыческий параллелограмм, с упорами под подшипники на главной палке - для предотвращения перекоса - гораздо проще и правильнее ...

Опубликовано: (изменено)
37 минут назад, =RNN=HeXyaH сказал:

Мне одному кажется, что коромысла-тяги в конструкции с прямым приводом лишние и могут съедать до пары кг?

ИМХО - классыческий параллелограмм, с упорами под подшипники на главной палке - для предотвращения перекоса - гораздо проще и правильнее ...

Мне кажется педали TPR трастмастер не согласны.Они почемуто применили коромысло и две тяги.


Изменено пользователем MYCYJIbMAHUH
  • Нравится 1
Опубликовано:
1 минуту назад, MYCYJIbMAHUH сказал:

Мне кажется педали TPR трастмастер не согласны.Они почемуто применили коромысло и две тяги.

У них есть ФФБ? Они стремились сделать максимально простое и надёжное устройство без кинематических потерь? Сумляваюсь ;)

Но бабла за такую конструкцию можно просить больше - это факт ...

Опубликовано: (изменено)
1 час назад, =RNN=HeXyaH сказал:

Мне одному кажется, что коромысла-тяги в конструкции с прямым приводом лишние и могут съедать до пары кг?

ИМХО - классыческий параллелограмм, с упорами под подшипники на главной палке - для предотвращения перекоса - гораздо проще и правильнее ...

Здесь так не принято. Здесь изобретать надо)

Кстати что интересно, в пендулумах (и им подобных нелицензионных копиях) достаточно сделать рычаг с плечами равной длины и не нужен будет вобще никакой редуктор. Или вобще сделать верхнее плечо б0льшей длинны и уже мотор перетолкать будет намного сложнее. Но тогда надо будет следить, чтобы ход педали не сократился.

Собственно из-за этого, из-за небольшого рабочего хода, параллелограммные педали и считаются не труЪ.
Хотя на фото внизу можно обнаружить чуть менее чем полностью отвечающие требованиям параллелограммности, непараллельного и короткого хода педали, устанавливаемые на самом успешном выпиливателе всего, что летает, времён второй мировой.

Есть мысли сделать к своим параллелограммам мотор, но нема натхнення и денег)





Изменено пользователем Graphene
  • Нравится 1
Опубликовано:
59 минут назад, =RNN=HeXyaH сказал:

Мне одному кажется, что коромысла-тяги в конструкции с прямым приводом лишние и могут съедать до пары кг?

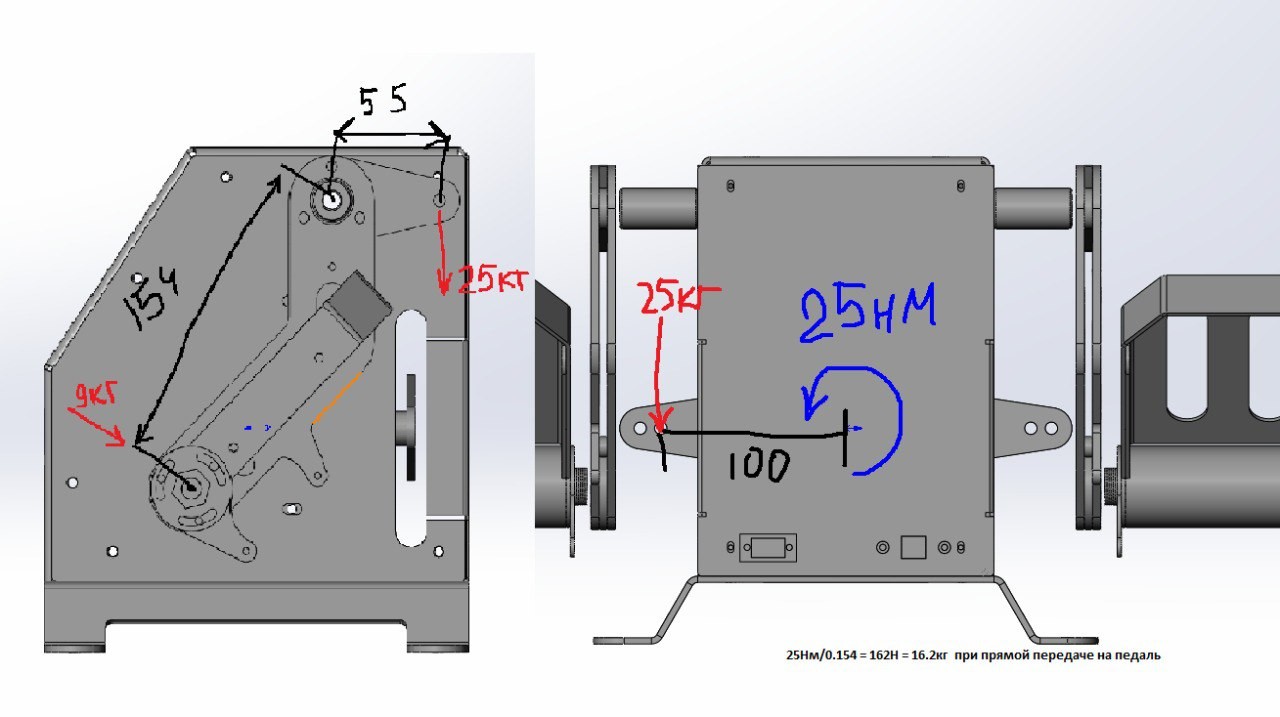

За счет рычажности наоборот можно усилить. А можно и ослабить. Я както считал 25Nm во сколько превращаются на рычажных педалях.


Увиличивая рычаг который 55 и уменьшая который 100 можно менять силу на  педали. Можно посчитать сколько будет на вашей конструкции если накидете эскиз с размерами.

  • Нравится 1
  • Поддерживаю! 1
Опубликовано:

Потестил рус и педали ффб в Ил-2.Ляпота!!!!Как и в Тундре.Всё просто.Скорость растёт тянуть толкать тяжелее.Скорость упала,педали и рус становятся пустыми.

Тряска на ручке рус предупреждает о потере скорости с возможным срывом.

Короче вся информация читается тактильно.

Спасибо Роману.

  • Нравится 4
  • Спасибо! 1
Опубликовано:

Почитав выше разговоры инженеров,вспомнил свою  историю из 2006 года.

Пригнал из Самары новую Ниву 2131.В дороге уже понял что с контроллером Бошш что-то не то.

По месту проживания автоэлектрики

"Мастера чиптюнинга"с прошивкой установленной в контроллере ЭСУД,дел не имели.Проехал всех в округе.Начал методом исключения менять датчики.Все это не помогло.В то время я еще покупал журнал " За рулем",из которого за пол года изучил этот ЭСУД не хуже самого умного профессора.

В итоге я нашёл ребят из гаража.Был среди них тот,кто имел инженерный блок,с помощью которого он написал на ходу за двадцать минут новую прошивку для чистого контроллера.

Но перед этим в ходе знакомства я ему выдал сдендап о том,как работает ЭСУД от бака до трубы.

Ребята в гараже молча слушали меня,а потом хлопчик который всё отремонтировал задал мне вопрос-Если ты такой умный.Чё ты тогда сюда приехал!?





  • ХА-ХА 3
Опубликовано: (изменено)

Жаль Макс не захотел записывать разбор педалей, когда опробовал. Думаю это пролило бы свет на многие задаваемые здесь вопросы касаемо конструкции контроллеров, мимикрирующих под реальные органы управления.


Изменено пользователем Graphene
Опубликовано:
7 часов назад, =RNN=HeXyaH сказал:

коромысла-тяги в конструкции с прямым приводом лишние

Тяги на коромысле компенсируют то, что движение педалей линейное, а движение коромысла - круговое.

Опубликовано: (изменено)

Предложили мне на днях построить базу рус ффб.Но,чтобы был штурвал.А вместо штурвала будет стоять руль для автогонок.База будет использоваться и в автосимах.Руль должен иметь ограничитель угла,который для автогонок будет выкручиваться.Ось тангажа должна фиксироваться.

Вижу три концепта.

1-Цесна.

2-Р38 Лайтинг.

3-собственный вариант.

Изменено пользователем MYCYJIbMAHUH
  • В замешательстве 1
Опубликовано:
24.03.2023 в 01:28, Graphene сказал:

мимикрирующих под реальные органы управления

кто это и где они, эти мимикраторы, огласите весь список пожалуйста!

Опубликовано:
5 часов назад, Antony99 сказал:

кто это и где они, эти мимикраторы, огласите весь список пожалуйста!

Трастмастеры их подобия.

Во вложении репорт об исследовании по эргономике педалей.
Там уже всё давно проверено и посчитано, как должно быть, чтобы было удобно.

Foot Forces Exerted at Various.zip

  • Спасибо! 1
Опубликовано:

Коль скоро тут судя по всему начали появляться и продаваться устройства

Есть задумка в качестве варианта съёмной ручки прикрутить сверху механизм FFB-руля получив таким образом штурвал. Сделать быстроразъёмные провода для питания мотора и энкодера крена, и механическую блокировку оси крена базы. Будет ли оно работать в текущей прошивке, особенно если у моторов разные типы энкодеров?

Опубликовано:
28 минут назад, Angry_Bird сказал:

Коль скоро тут судя по всему начали появляться и продаваться устройства

Есть задумка в качестве варианта съёмной ручки прикрутить сверху механизм FFB-руля получив таким образом штурвал. Сделать быстроразъёмные провода для питания мотора и энкодера крена, и механическую блокировку оси крена базы. Будет ли оно работать в текущей прошивке, особенно если у моторов разные типы энкодеров?

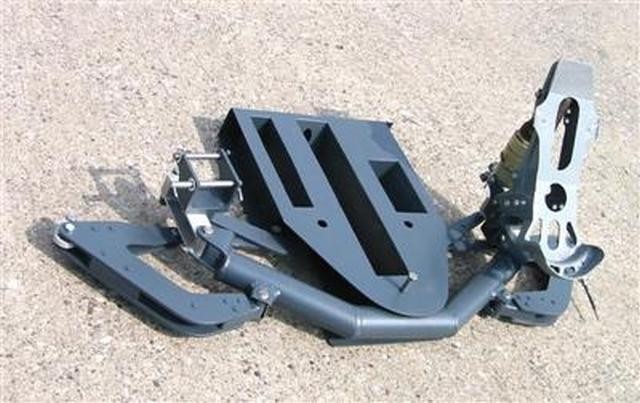

Условно типа такого как на фото?
Стопорный палец или другой фиксатор оси крена где-то поближе к трубе, и найти хороший разъём для силовых и сигнальных проводов. Если переключаться между энкодерами крена и "руля", то будет по идее желательно выбрать одинаковое разрешение (разрядность), чтобы не надо было менять настройки. Края и центр джой сам найдёт на старте.

Экскурсия по советским лайнерам Ту-154 и Ил-86

  • Спасибо! 1
Опубликовано:



Цитата

Во вложении репорт об исследовании по эргономике педалей.
Там уже всё давно проверено и посчитано, как должно быть, чтобы было удобно.

Во вложении "давно проверено и посчитано" всего то на всего, тормозные функции педалей при движении по земле, с рекомендацией использования полученных результатов так же и в автомобилях. Про усилия и перемещения педалей для пилотирования там НЕТ НИЧЕГО!

Опубликовано:
1 час назад, gfdtk62 сказал:



Во вложении "давно проверено и посчитано" всего то на всего, тормозные функции педалей при движении по земле, с рекомендацией использования полученных результатов так же и в автомобилях. Про усилия и перемещения педалей для пилотирования там НЕТ НИЧЕГО!

Вобще если внимательно почитать, циферки посмотреть, то можно свой кабинет сделать по уму. И педали с ручкой тоже. Всё же от человеческой конструкции исходит. Наверное.
А про усилия на педалях уже обсуждали. Все захейтили и сказали не надобно такое, это неприемлемо, нагибать не получится.


Можно еще здесь почитать.

Но в данном случае опять наверное скажут ну мы же не в самолёте, зачем нам всё это. Соотношения эти все, углы, усилия. Какое кресло есть, на таком и сижу. Ну подумаешь потом суставы болят)

aircraft-controls-design-639028.zip

  • Нравится 1
Опубликовано:
23.03.2023 в 14:40, MYCYJIbMAHUH сказал:

Подключил ручку кабана на одрайв.

Кнопки работают адекватно,самонажатие отсутствует.

Единственно курок-первое нажатие срабатывает,второе нажатие кнопки без признаков жизни.Проверил подключив ручку кота,тоже самое.


Я правильно понимаю, с одрайвом не работает только одна кнопка, вторая на гашетке? Все остальные, в том числе и хатки, работают как надо?

Опубликовано:
1 минуту назад, BondK сказал:

Я правильно понимаю, с одрайвом не работает только одна кнопка, вторая на гашетке? Все остальные, в том числе и хатки, работают как надо?

Да,верно.Первая кнопка остаётся нажатой при нажатии второй.Может в этом вся проблема.Рома сказал разберётся с этим.

Опубликовано:
1 час назад, MYCYJIbMAHUH сказал:

Да,верно.Первая кнопка остаётся нажатой при нажатии второй.Может в этом вся проблема.Рома сказал разберётся с этим.

Не понял?  Нажимаем на гашетку, срабатывает первая кнопка. Продолжаем нажимать дальше, к сработавшей первой добавляется срабатывание второй. Итого, нажав гашетку до конца, имеем две сработавших кнопки.  Так устроен механизм. И так работает контроллер кабана.

У кого то не так?

Опубликовано:
22 минуты назад, BondK сказал:

Не понял?  Нажимаем на гашетку, срабатывает первая кнопка. Продолжаем нажимать дальше, к сработавшей первой добавляется срабатывание второй. Итого, нажав гашетку до конца, имеем две сработавших кнопки.  Так устроен механизм. И так работает контроллер кабана.

У кого то не так?

Смотрим в калибровщик Винды.Нажимаем курок,загорается кнопка.Давим дальше.Срабатывает нажатие второй кнопки,но она не загорается.

Опубликовано:
7 минут назад, MYCYJIbMAHUH сказал:

Смотрим в калибровщик Винды.Нажимаем курок,загорается кнопка.Давим дальше.Срабатывает нажатие второй кнопки,но она не загорается.

Ааа..  Вот теперь понял. Но все остальные кнопки работают?

Я так понимаю, это для того, чтоб лишний контроллер не встраивать, так?

Опубликовано:
1 час назад, BondK сказал:

Ааа..  Вот теперь понял. Но все остальные кнопки работают?

Я так понимаю, это для того, чтоб лишний контроллер не встраивать, так?

Верно,подключив ручку рус к одрайву,доп.контроллер не нужен.

Но если например для доп осей в наличии два датчика as5600 они шумят на одрайве,тогда по любому нужно доп.контроллер добавлять.

Если конструкция позволяет можно установить обычные механические резюки на 10ком.

Думаю что подойдёт  холл ss495a,но магнит чтобы спозиционировать под него еще та потная история))).



Опубликовано:

Было в 2015,на оси тормозов приделывал датчик положения дросельной заслонки от движка 405 Соболь.Датчик работал от usb 5v.

Опубликовано: (изменено)
24.03.2023 в 10:51, MYCYJIbMAHUH сказал:

Предложили мне на днях построить базу рус ффб.Но,чтобы был штурвал.А вместо штурвала будет стоять руль для автогонок.База будет использоваться и в автосимах.Руль должен иметь ограничитель угла,который для автогонок будет выкручиваться.

Вы, издеваетесь!?? Я только вчера об этом думал, а он сегодня уже делать собрался!!! Виктор, подаю на вас в суд за кражу идей из моей головы! ?

Бесплатная мысля: сделать и штурвал и баранку руля. Поставить на быстросъем. Можно менять при необходимости.

Руль сколько градусов хотят? А то может ограничиться программными упорами двигателя.

Просто у штурвала угол поворота 180 град. У руля 900 - 1080. Ребята рули делают без физических упоров.

Вот тут про рули есть на контроллере Propelera

https://forum.simracing.su/topic/4400-dd-rul-iz-hoverborda-ya-sdelal-eto/page/34/#comments



26.03.2023 в 00:38, Angry_Bird сказал:





Изменено пользователем Johnet
Опубликовано:

Виктор загружен на полгода вперёд. Базу я вряд ли сам сделаю, а вот FFB(с)руль с насаженными рогами от Ан-2 выглядит не таким сложным в реализации для среднего рукозада вроде меня. Думал об этом ещё когда увидел релиз "нового" штурвала от хрустмастера

Опубликовано:
31.03.2023 в 04:01, Johnet сказал:

Вы, издеваетесь!?? Я только вчера об этом думал, а он сегодня уже делать собрался!!! Виктор, подаю на вас в суд за кражу идей из моей головы! ?

Бесплатная мысля: сделать и штурвал и баранку руля. Поставить на быстросъем. Можно менять при необходимости.

Руль сколько градусов хотят? А то может ограничиться программными упорами двигателя.

Просто у штурвала угол поворота 180 град. У руля 900 - 1080. Ребята рули делают без физических упоров.

Вот тут про рули есть на контроллере Propelera

https://forum.simracing.su/topic/4400-dd-rul-iz-hoverborda-ya-sdelal-eto/page/34/#comments





Идея может быть одинаковой.А вот реализация разной.

Интересно же посмотреть на несколько концептов.



Думаю что руль сьемным делать не обязательно.

Руль будет и рулём и штурвалом.Устроить механический ограничитель угла,этого будет достаточно.

  • Поддерживаю! 1
Опубликовано:

Прикупил себе на днях комплект руд+рус Cougar.

Подумал а почему бы не разместить в корпусе рус ффб контроллер рус кота.?Заодно хотасинг кошачий сохранится.

  • Поддерживаю! 1
Опубликовано:
13 часов назад, MYCYJIbMAHUH сказал:

Прикупил себе на днях комплект руд+рус Cougar.

Подумал а почему бы не разместить в корпусе рус ффб контроллер рус кота.?Заодно хотасинг кошачий сохранится.

Надо все ставить, че скромничать, ВКБ, Вирпил, Сайтек. )))

Опубликовано:
1 час назад, Antony99 сказал:

Надо все ставить, че скромничать, ВКБ, Вирпил, Сайтек. )))

ВКБ,Вирпил уже на моей базе прописались.Сайтек оставьте себе)))Такого добра за даром не надо.

Опубликовано:



Вчера забрал железо.На свой страх и риск заказывал пять комплектов рус второй ревизии.

В три часа дня начал собирать .Двигателя заранее были подготовлены.Закончил сборку в начале второго часа ночи.Сегодня утром откалибровал джойстик.Немного погонял ботов.Вечером попробую новую миссию.

Отправка заказчикам в порядке очереди.Некоторые сделали заказ перед новым годом.Пока собираю эти пять комплеатов,Лазерезка отрежет остальные комплекты.



  • Нравится 6
