Народный FFB? Возможно!

[MYCYJIbMAHUH]

5 часов назад, Magenta сказал:

Вообще то в DCS есть и родной ффб, просто на телеметрии вроде получается более реальный, на сколько я понимаю

Есть в DCS кнопка в настройках-FFB.Кнопка мёртвая,на нажатия не реагирует.Зашёл я в DCS проверить педали перед отправкой.В програмке включил телеметрию DCS,но никакого ффб не испытал.Романа вопросами как настроить ффб в DCS  не стал доставать,оставил это для пользователя педалей.

А  в Тундре всё работает и кночка есть-вкл/выкл ффб.Для простых юзеров сделали)))).

Изменено 7 декабря 2022 пользователем MYCYJIbMAHUH

[Johnet]

35 минут назад, MYCYJIbMAHUH сказал:

сть в DCS кнопка в настройках-FFB.Кнопка мёртвая,на нажатия не реагирует. Зашёл я в DCS проверить педали перед отправкой.В програмке включил телеметрию DCS,но никакого ффб не испытал

 У меня на СУ-25Т джойстик работал нормально. Может это потому, что для оси педалей нет канала FFB?

А в ИЛ-2 работали?

Изменено 7 декабря 2022 пользователем Johnet

[MYCYJIbMAHUH]

А у брутальных вирпилов из реалистичного DCS забыл спросить-максимальную перегрузку ваш организм,без костюма какую выдерживает?)))

Американский производитель виар шлемов,придумал шлем который убивает пользователя в случае геймовера.Может среди нас есть кто может попробовать и рассказать про испытанные эмоции от такого реализма?



1 минуту назад, Johnet сказал:

 У меня на СУ-25Т работало все. Может это потому, что для оси педалей нет канала FFB?

А в ИЛ-2 работали?

В Ил-2  педали ффб не работают.

[Nahlebnik]

19 часов назад, gfdtk62 сказал:

положение РУС не меняется.



14 часов назад, gfdtk62 сказал:

переместил ручку (или педали) в новое положение, в следствии чего, на них возникла нагрузка,  снял её триммером. Это новое положение и будет новым "нолём" по нагрузке.

Вы путаетесь в показаниях ?

[propeler]

4 часа назад, MYCYJIbMAHUH сказал:

Романа вопросами как настроить ффб в DCS  не стал доставать,оставил это для пользователя педалей.

А надо было подоставать  Через телеметрию должны работать. В тундре работает FFB  если выключена телеметрия?

[MYCYJIbMAHUH]

5 минут назад, propeler сказал:

А надо было подоставать  Через телеметрию должны работать. В тундре работает FFB  если выключена телеметрия?

Не проверил)).В настройках обратная связь включена по умолчанию.



Изменено 7 декабря 2022 пользователем MYCYJIbMAHUH

[72AG_TAPAKAH]

04.12.2022 в 09:36, MYCYJIbMAHUH сказал:

Обсчитал себестоимость трёхосных педалей -Marksman ffb с редуктором-27500руб.

На первые педали брал БП 240w за 5100руб на Али,сейчас БП-2500руб.А плата ODrive наоборот немного подорожала.

Интернет магазин метизов-это самый дешёвый из мной изученных с прошлого года.Беру нержавейку А2,выходит дешевле оксидных винтов.Заметил что оксидный винт начинает гнить со временем.

https://grover-sk.ru/

Ждём открытие продаж кита

[MYCYJIbMAHUH]

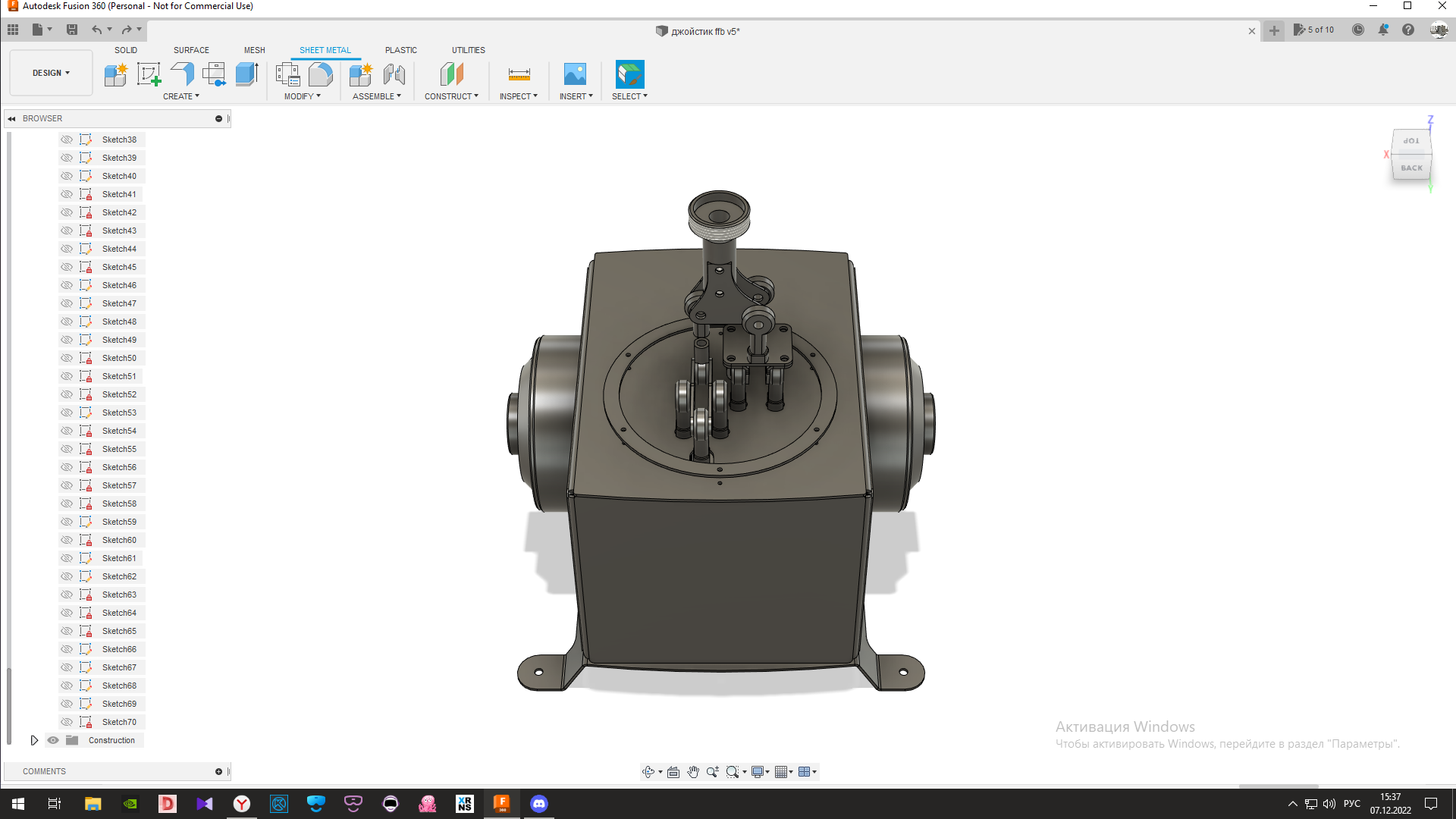

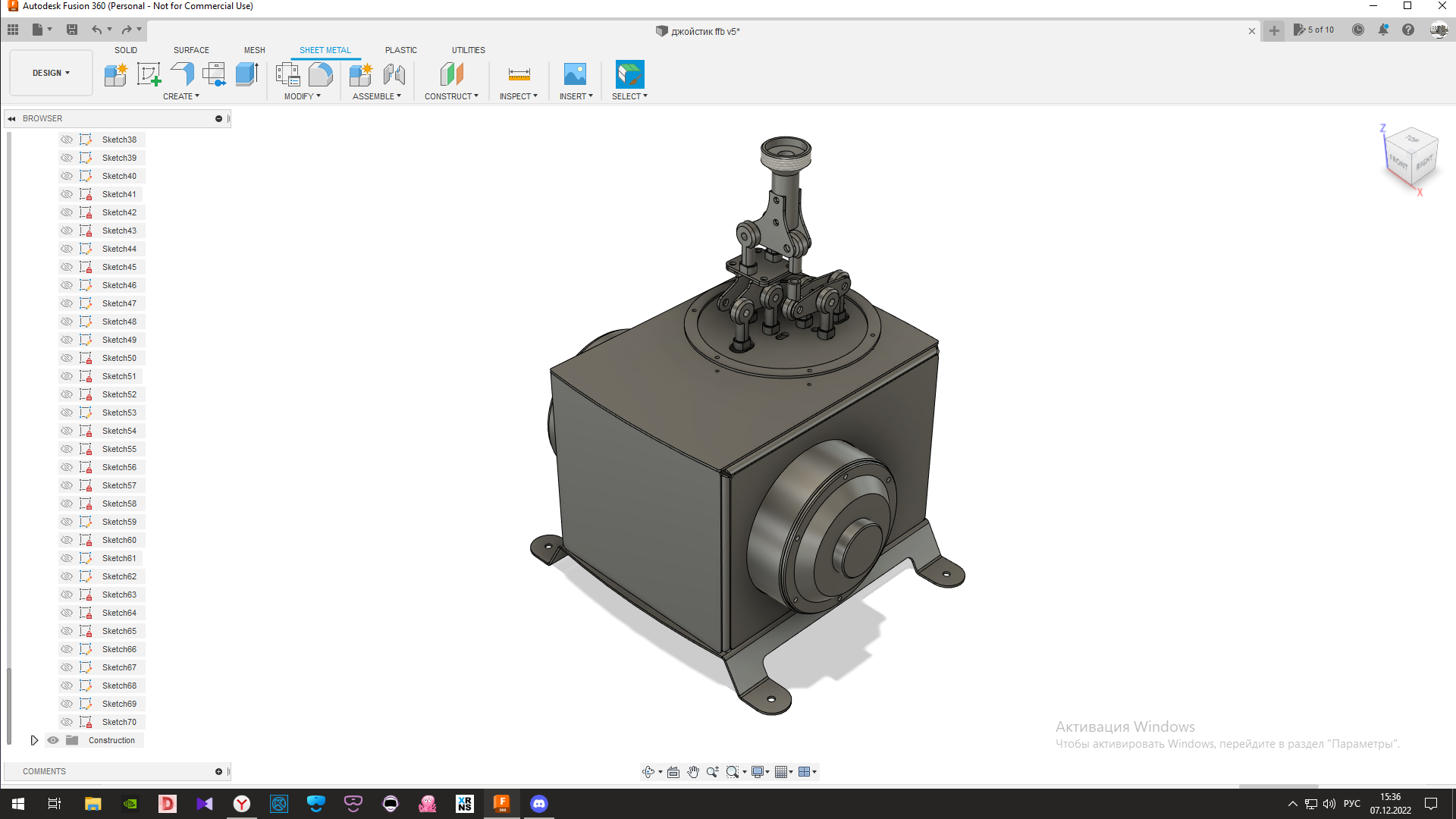

Все подшипники SI 6 будут спрятаны под пыльником от рычага переключения КПП Газель.



Изменено 7 декабря 2022 пользователем MYCYJIbMAHUH

[propeler]

13 минут назад, MYCYJIbMAHUH сказал:

Все подшипники SI 6 будут спрятаны под пыльником от рычага переключения КПП Газель.

Может сразу делал как Graphene максимум на шариковых  подшипах, чтоб уйти от шаровых. Ибо всумме(когда набегает со всех соединений) шаровые  все-таки некоторый люфт дают. Хотя зависит конечно от качества шаровых

[MYCYJIbMAHUH]

2 часа назад, propeler сказал:

Может сразу делал как Graphene максимум на шариковых  подшипах, чтоб уйти от шаровых. Ибо всумме(когда набегает со всех соединений) шаровые  все-таки некоторый люфт дают. Хотя зависит конечно от качества шаровых

На днях мне приедет твой джойстик.

Я как раз определюсь с люфтом потрогав механику.

[Krysnic]

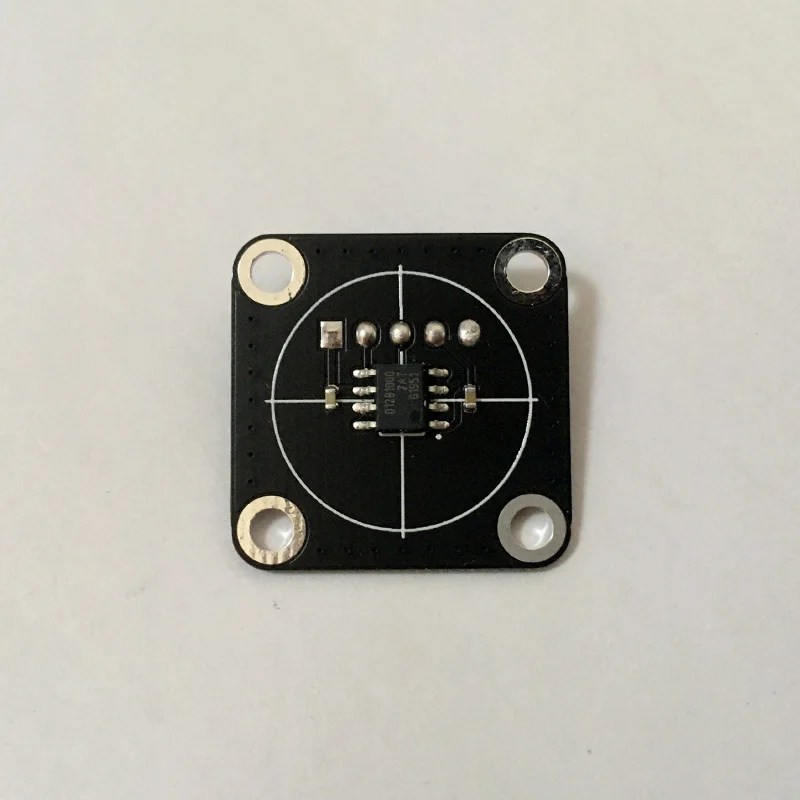

Делаю шильд TLE 5012B для ODrive. Судя по китайской платке там из обвеса получается только два конденсатора нужно?

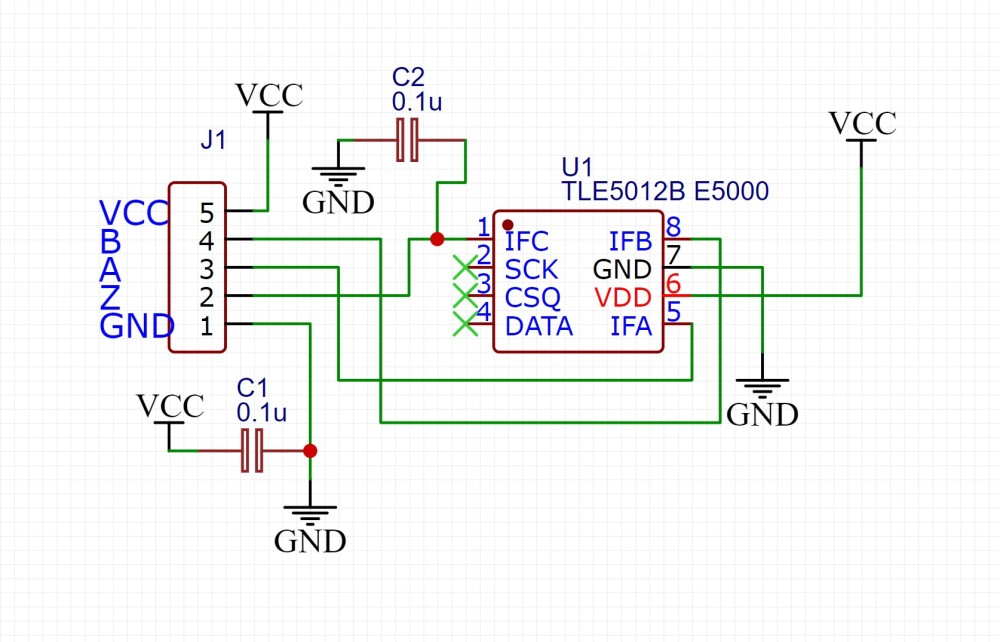

Если правильно рассмотрел схема должна выглядеть так.

Изменено 7 декабря 2022 пользователем Krysnic

[Antony99]

30.11.2022 в 16:30, Graphene сказал:

Там же написано что-то вроде мини. Значит и усилия не ядерные. Но люфт да, минусую.

мини это размер, как я понял, а такие маленькие двигатели могут и 30кг на палке дать.

[propeler]

1 час назад, Antony99 сказал:

мини это размер, как я понял, а такие маленькие двигатели могут и 30кг на палке дать.

Это где такие моторы? Дайте два



[gfdtk62]

12 часов назад, Nahlebnik сказал:

Вы путаетесь в показаниях

Ничего не путаюсь, в первом случае управление триммером в игре, "наложением оси на ось", при этом РУС и педали на месте, а рули двигаются. Во- втором случае, управление с "плавающим нолём", для джойстика с ффб (тогда диапазон хода рычагов сохраняется полным).

[Graphene]

Спитфайр, Р47 и какие-то другие самолёты будут в следующих сериях.




Изменено 7 декабря 2022 пользователем Graphene

[Johnet]

8 часов назад, Krysnic сказал:

схема должна выглядеть так.



Интересно, нафига на IFC конденсатор? По datasheet ничего подобного нет.

[propeler]

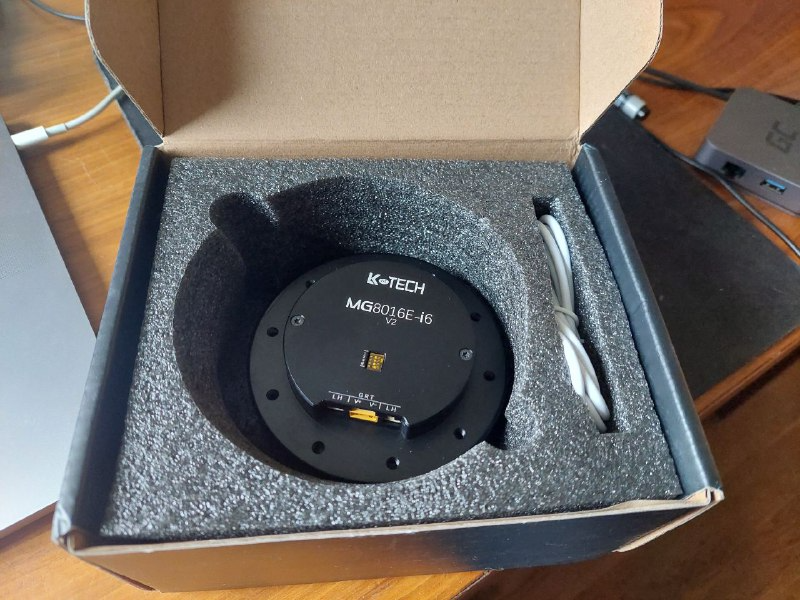

Инструкции в комплекте нет, где брать тест софт не понятно, но будем разбираться)



Изменено 8 декабря 2022 пользователем propeler

[w15]

круть !

[HeXyaH]

2 часа назад, propeler сказал:

Инструкции в комплекте нет, где брать тест софт не понятно, но будем разбираться)

Пеши кетайскому продафцу - проси мануал/инструкции для тестов и контроля - должен выслать, что имеет, обычно оне не злобничают ...



Стуки/люфты ащущаются какие-нть в редукторе?

Изменено 8 декабря 2022 пользователем =RNN=HeXyaH

[propeler]

4 минуты назад, =RNN=HeXyaH сказал:

Пеши кетайскому продафцу - проси мануал/инструкции для тестов и контроля - должен выслать, что имеет, обычно оне не злобничают ...

Уже)) Все выслали.

5 минут назад, =RNN=HeXyaH сказал:

Стуки/люфты ащущаются какие-нть в редукторе?

Не, стуков нет, плотненько вращается. Но я пальцами за мелкие шипы не особо могу ощутить. Вечером поищу что прикрутить чтоб на рычаге проверить.  ибо <6 аркминут на малом радиусе не ошутить

[MYCYJIbMAHUH]

2 минуты назад, propeler сказал:

.  ибо <6 аркминут на малом радиусе не ошутить

Люфт устранит-Литол!))

[l3VGV]

6 минут назад, MYCYJIbMAHUH сказал:

Люфт устранит-Литол!))



Только ПМС 1 000 000.

[HeXyaH]

31 минуту назад, propeler сказал:

Не, стуков нет, плотненько вращается. Но я пальцами за мелкие шипы не особо могу ощутить. Вечером поищу что прикрутить чтоб на рычаге проверить.  ибо <6 аркминут на малом радиусе не ошутить

Я бы не удержалсо и раскрутил - глянуть/проверить, есть ли смазка на шестернях ...

[propeler]

Я тоже не удержусь... Но сначала включу софт погоняю)) Чтоб раскручивать надо камеру подготовить чтоб все поснимать. Меня больше контролер беспокоит, смогу ли я от него получить то что мне надо



Изменено 8 декабря 2022 пользователем propeler

[l3VGV]

2 часа назад, =RNN=HeXyaH сказал:

Я бы не удержалсо и раскрутил - глянуть/проверить, есть ли смазка на шестернях ...

Вот ты опасный тип. Не стоит такое разбирать, есть шансы не собрать обратно.

[propeler]

1 минуту назад, l3VGV сказал:

Вот ты опасный тип. Не стоит такое разбирать, есть шансы не собрать обратно.

Это не наш подход  Разобрать!

Точно буду смотреть контролер и возможность его замены. Ибо мотор без контролера сильно дешевле. Контролер стоит как двухосевой ОДрайв. Надо изучить возможность замены его контролером по дешману.

[propeler]

Первые впечатления. Прикрутил к мотору 'рычажок'. Запустил в торк мод с небольшими значениями. Двоякое впечатление.....



Плюсы :

• Компактность. Не передать какой он маленький. Аж предаставляю какую мелкую базу с ним можно сделать!
• По виду хороший потенциал по усилию. Поставил чутка силы и приятно так сопротивляется. Думаю можно делать палку от центра вращения до курка 40см и потянет(но надо тестировать на долгосрочную нагрузку).
• Люфт пренебрежимо мал. На рычажке 30см не чувствуется вообще. Можно сказать тут все прекрасно. На шаровых опорах мне кажется люфт больше.

Минусы :

• Высокое усилие страгивания. Для активного пилотажа и педалей не составит проблем, но вот управление 'двумя пальчиками' получится врядле. После страгивани крутиться легче но сам стартовый момент есть.
• Зубчатость. Гораздо выше чем на моторе с гироскутера. На нулевом усилии чувствуется как полюса мотора притягиваются к магнитам. Ногами не почувствуется, а вот 'пальчиками' чувствуется. По количеству где-то 20 штук на 30 градусов хода.

Теперь надо написать какую-то тестовую програмулинку для контроля по CAN и проверить как будет в режиме пружины.

Изменено 8 декабря 2022 пользователем propeler

[HeXyaH]

1 час назад, l3VGV сказал:

Вот ты опасный тип. Не стоит такое разбирать, есть шансы не собрать обратно.

Да чего там может быть - кроме планетарки? Не страшнее стартёрного поди ...

[propeler]



Есть полный разбор подобного мотора



[Graphene]

2 часа назад, propeler сказал:

• Зубчатость. Гораздо выше чем на моторе с гироскутера. На нулевом усилии чувствуется как полюса мотора притягиваются к магнитам. Ногами не почувствуется, а вот 'пальчиками' чувствуется. По количеству где-то 20 штук на 30 градусов хода.



Беда

[propeler]



Работает по CAN. Читаю угол, рассчитываю усилие и выдаю команду по усилию на мотор. Хватает одного USB-to-CAN адаптера чтоб сделать трехосевое устройство.

[senya016]

3 часа назад, propeler сказал:

Работает по CAN. Читаю угол, рассчитываю усилие и выдаю команду по усилию на мотор. Хватает одного USB-to-CAN адаптера чтоб сделать трехосевое устройство.

 Что может быть лучше прогресса в создании реального ffb и просмотре "Во все тяжкие" - только готовое финальное устройство и продолжение просмотра культового сериала )

[Graphene]

Скоро на ютубе)

[MYCYJIbMAHUH]

Друзья,если Вас беспокоит люфт в узле подшипников-SI6 в Романовой конструкции рус ффб,этот люфт легко убирается.

Просто нужно один подшипник который на тяге шкива,завернуть на половину или полный оборот.Осевой болт установится с минимальным перекосом.

На руках у меня Ромин  джойстик,так что я его уже разобрал,собрал и что надо отрегулировал.





[GR_Val]

04.12.2022 в 20:21, Graphene сказал:

+1 FFB девайс готов, проверен и уже уехал в теплые края радовать нового владельца.

От первого сообщения до стадии готовности сборка заняла ровно месяц.
Сейчас если кто хочет собрать, можно попробовать немного быстрее.



Это уже можно заказывать?

Пару вопросов: работает ли ЭТО в БОБике и сколько стоит?

[Graphene]

18 минут назад, GR_Val сказал:

Это уже можно заказывать?

Пару вопросов: работает ли ЭТО в БОБике и сколько стоит?

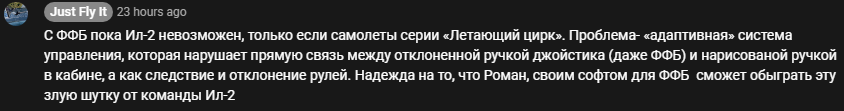

Касаемо Ил2 ниже цитата, лучше не скажешь. Физически работает, да. По ощущениям весьма странно, после DCS.
Цена разная в зависимости от "производителя". Вилка $600-$900 примерно ?



Изменено 12 декабря 2022 пользователем Graphene

[GR_Val]

10 минут назад, Graphene сказал:

Касаемо Ил2 ниже цитата, лучше не скажешь.

ИЛ-2 имеется в виду все, что на три буквы, и мой БзБ-Блиц и остальные БзХ, без разницы?

Я почему переспрашиваю, вроде была где-то фраза, что именно в БоБике, телеметрия выдается изначально.

Изменено 12 декабря 2022 пользователем GR_Val

[Graphene]

5 минут назад, GR_Val сказал:

ИЛ-2 имеется в виду все, что на три буквы, и мой БзБ-Блиц и остальные БзХ, без разницы?

Я почему переспрашиваю, вроде была где-то фраза, что в БоБике именно телеметрия выдается изначально.

Смотря что требуется получить. Некоторым хватает того факта, что ручка просто имеет переменную загрузку. Если подходить серьёзно, то косяки Ил2 по FFB в данный момент являются таковыми, как в описании на скриншоте. Скажем так в Ил2 и в ДКС на ощупь одинаковые самолёты могут показаться разными.

[GR_Val]

6 минут назад, Graphene сказал:

Смотря что требуется получить. Некоторым хватает того факта, что ручка просто имеет переменную загрузку.

Извиняюсь за свою темноту, а что еще может выдать FFB?

[Graphene]

14 минут назад, GR_Val сказал:

Извиняюсь за свою темноту, а что еще может выдать FFB?

К примеру в Ил2 будет не так явно ощущаться характер управления самолётом. Большие ли у него ходы ручки или маленькие, какая загрузка и т.п. В Ил2 тяжесть ручки имитируется её уходом на большой угол отклонения, т.к. на пружине там макс усилие. Нечто похожее и с ффб.
Советую посмотреть например эти видео, где видно ходы ручки.

Я лично пробовал только 109й в БзС, т.к. на нём наибольшая влётанность. Там он какой-то вобще другой. По идее если имитируется примерно один и тот же самолёт, не должно же управление быть настолько разным на ощупь?)



Изменено 12 декабря 2022 пользователем Graphene
