Народный FFB? Возможно!

[Oraclenok]

1 час назад, MYCYJIbMAHUH сказал:

Себестоимость сборки,включающая транспортные расходы,цену комплектующих-винты,подшипники,заклёпки...и прочее, может оказаться запредельной.

Если есть множество людей, позволившие себе дорогущие шлемы VR и видеокарты 3090 Ti, то и на такие устройства покупатели найдутся. Я думаю, что люди, которые смогут организовать мелкосерийное производство, смогут неплохо заработать. У меня, хоть и есть уже два хороших джойстика, и один из них со слабеньким FFB, но я с удовольствием заказал бы себе новый хороший джойстик с настоящей обратной связью. Так что те, кто имеет нормальные руки, подумайте о новом бизнесе. Я давно жду предложений.

[MYCYJIbMAHUH]

14 минут назад, Oraclenok сказал:

Если есть множество людей, позволившие себе дорогущие шлемы VR и видеокарты 3090 Ti, то и на такие устройства покупатели найдутся. Я думаю, что люди, которые смогут организовать мелкосерийное производство, смогут неплохо заработать. У меня, хоть и есть уже два хороших джойстика, и один из них со слабеньким FFB, но я с удовольствием заказал бы себе новый хороший джойстик с настоящей обратной связью. Так что те, кто имеет нормальные руки, подумайте о новом бизнесе. Я давно жду предложений.

Цена сборки на ффб не является тайной.Просто этих джойстиков-три или четыре экземпляра.

Всё будет,думаю к концу года будет известна  розничная цена этих девайсов.

Изменено 10 августа 2022 пользователем MYCYJIbMAHUH

[w15]

Цена хоть как останется в районе 900евро,если не больше станет из за ситуации в экономике.

С этим аппаратом реально приходится исподьзовать триммера.Вчера летал в простой миссии в иле, крутил туда сюда ,чтобы сбросить усилие с ручки?

[MYCYJIbMAHUH]

8 минут назад, w15 сказал:

Цена хоть как останется в районе 900евро,если не больше станет из за ситуации в экономике.

С этим аппаратом реально приходится исподьзовать триммера.Вчера летал в простой миссии в иле, крутил туда сюда ,чтобы сбросить усилие с ручки?

Из этого следует-нужно на тример по тангажу колесо диаметром 200-250мм и многооборотный потенциометр фирмы Bourns

[w15]

У меня сейчас Виктор к вашем аппаратам и Романа, модуль триммеров от Михаила К51, там диаметр,примерно такой.Все знания ,которые были получены в игре на классической схеме,тут неработают

[Crobat]

10 часов назад, MYCYJIbMAHUH сказал:

Цена сборки на ффб не является тайной.Просто этих джойстиков-три или четыре экземпляра.

Всё будет,думаю к концу года будет известна  розничная цена этих девайсов.

Ну ок, раз на текущий момент никто не готов озвучить ценник, то ждем дальше.

[propeler]

20 минут назад, Crobat сказал:

Ну ок, раз на текущий момент никто не готов озвучить ценник, то ждем дальше.

Вопрос цены в теме неоднократно поднимался, и вот вам пару постов выше написали. К сожалению я не могу сделать что-то типа закрепленного поста с основными вопросами ответами которые по кругу раз за разом поднимаются и отвечаются. Но ответ на ваш вопрос есть

[w15]

32 минуты назад, Crobat сказал:

Ну ок, раз на текущий момент никто не готов озвучить ценник, то ждем дальше.

Цена СЕЙЧАС FFBBeast 900euro.

Изменено 11 августа 2022 пользователем w15

[MYCYJIbMAHUH]

34 минуты назад, Crobat сказал:

Ну ок, раз на текущий момент никто не готов озвучить ценник, то ждем дальше.

Могу твёрдо сказать о себестоимости  по некоторым компонентам.

Купил на Авито два мотор колеса-3000руб.

Отрезать,согнуть,покрасить корпус девайса-3000-4000руб.

Метрический крепёж оксидный\нержавеющий(винты.гайки)-1000руб.

Токарные работы в районе пяти-семи тысяч.руб

И конечно самый главный вопрос-сколько попросить за сборку девайса.Моя жена говорит-что я не ценю свой труд и мало беру за работу.



Изменено 11 августа 2022 пользователем MYCYJIbMAHUH

[Crobat]

11 минут назад, propeler сказал:

Вопрос цены в теме неоднократно поднимался, и вот вам пару постов выше написали. К сожалению я не могу сделать что-то типа закрепленного поста с основными вопросами ответами которые по кругу раз за разом поднимаются и отвечаются. Но ответ на ваш вопрос есть

900 евро норм. У меня сейчас девайсов от ВКБ и Мусульманина, пожалуй, на бОльшую сумму.

Еще бы кто ни будь готов был изготовить и отправить в Москву

Изменено 11 августа 2022 пользователем Crobat

[w15]

Плюс ,закладываем на покушать и след.проекты и другие расходки

[Graphene]

21 минуту назад, propeler сказал:

Вопрос цены в теме неоднократно поднимался, и вот вам пару постов выше написали. К сожалению я не могу сделать что-то типа закрепленного поста с основными вопросами ответами которые по кругу раз за разом поднимаются и отвечаются. Но ответ на ваш вопрос есть

Народ спрашивает, или как-бы мягко намекает, готов ли ты за 100500 900 евро собирать девайс?) Их будет некоторое множество.

Изменено 11 августа 2022 пользователем Graphene

[propeler]

17 минут назад, Graphene сказал:

мягко намекает

Да я то готов. Но мы ж знаем в каком дурацком мире мы живём и какие щас проблемы и с пересылкой с переводами. Поэтому я уже намекал что неплохо было бы если бы кто-то прям в России мог их собирать.

[Johnet]

6 часов назад, propeler сказал:

прям в России мог их собирать

Считал выше. В России получается дешевле 900  долл.

[Crobat]

1 час назад, Johnet сказал:

Считал выше. В России получается дешевле 900  долл.

Это, безусловно, радует. Но что то пока не видно желающих заняться этим делом ?

[Johnet]

7 часов назад, Crobat сказал:

Но что то пока не видно желающих заняться этим делом

Это не значит, что их нет.

[w15]

Ждем педали

[Johnet]

@CrobatЧто вас смущает?

[Angry_Bird]

Товарищи, подскажите какие конкретно моторы гироскутерные брать

[MYCYJIbMAHUH]

14.07.2022 в 11:34, propeler сказал:

https://github.com/o-devices/bldc-ffb-joystick

Рома,обнови ссылку пожалуйста.Не пройти уже.

[Magenta]

3 часа назад, MYCYJIbMAHUH сказал:

обнови ссылку пожалуйста.Не пройти уже.

Наверное так

https://github.com/gavazquez/bldc-ffb-joystick



хотя могу ошибаться, возможно это старая версия

Изменено 14 августа 2022 пользователем Magenta

[MYCYJIbMAHUH]

10 минут назад, Magenta сказал:

Наверное так

https://github.com/gavazquez/bldc-ffb-joystick



хотя могу ошибаться, возможно это старая версия

Спасибо.С телефона сейчас зашёл.Вечером с компьютера зайду.

Скрин схемы сохраню.



[MYCYJIbMAHUH]

del





Изменено 14 августа 2022 пользователем MYCYJIbMAHUH

[MYCYJIbMAHUH]

03.08.2022 в 20:25, propeler сказал:



Блок питания 19.5V 12.3A 7.4x5.0 (240W) для Dell. Не родной тоже катит. Оч хорошо у меня на руле себя зарекомендовал на таком же моторе



Помогите выбрать гнездо для этого блока питания,монтируемое на корпус.

[MYCYJIbMAHUH]

Педали построил.Осталось разместить на корпусе  разъём для блока питания.На Али их такое множество,что я не знаю какой купить правильно.Моторы уехали к токарю,чтобы снять борта для покрышки.Ещё токарь выточит фланец для крепления коромысла на валу двигателя и втулки для педалей.

Скрытый текст





Изменено 15 августа 2022 пользователем MYCYJIbMAHUH

[MYCYJIbMAHUH]

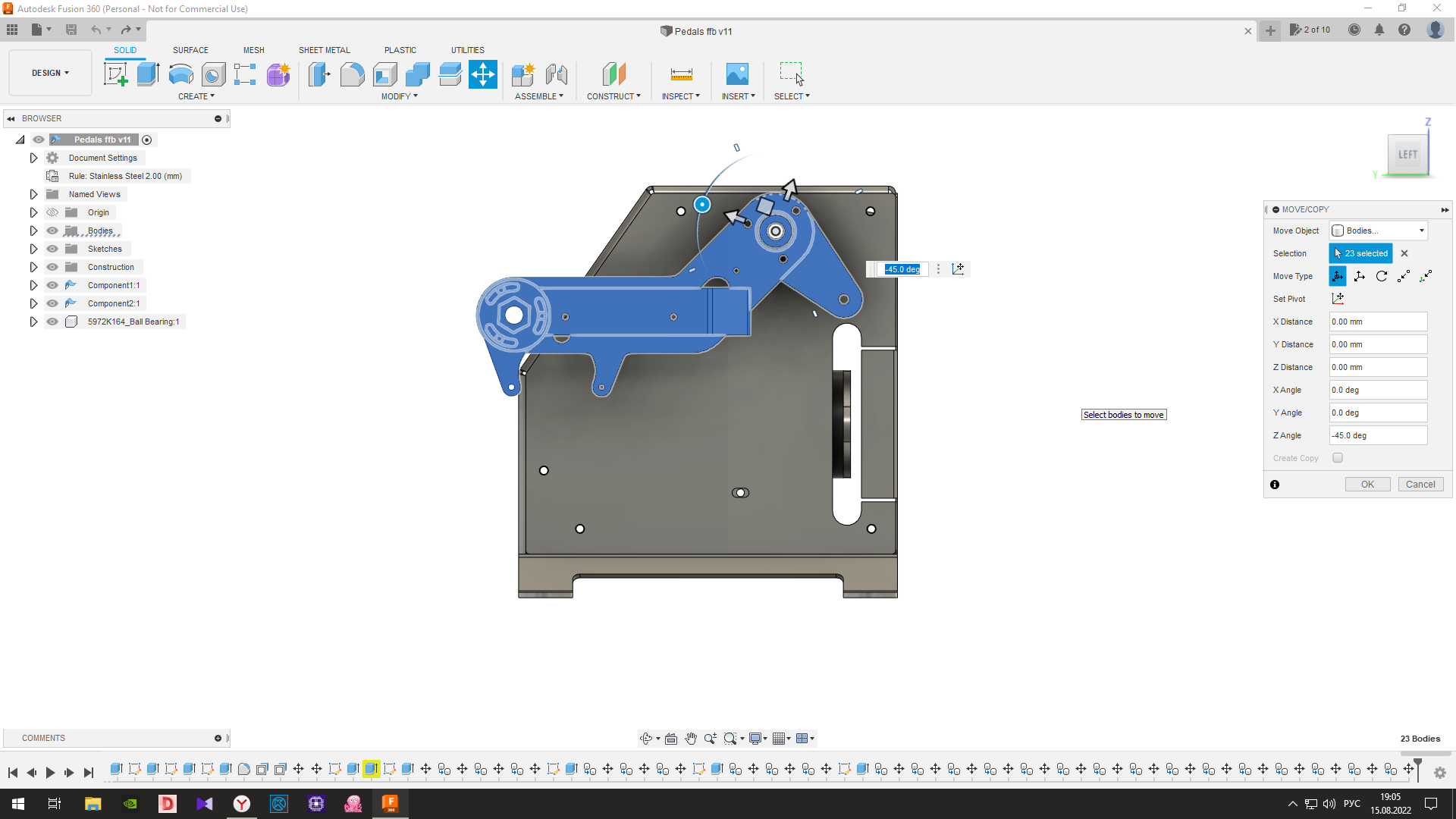

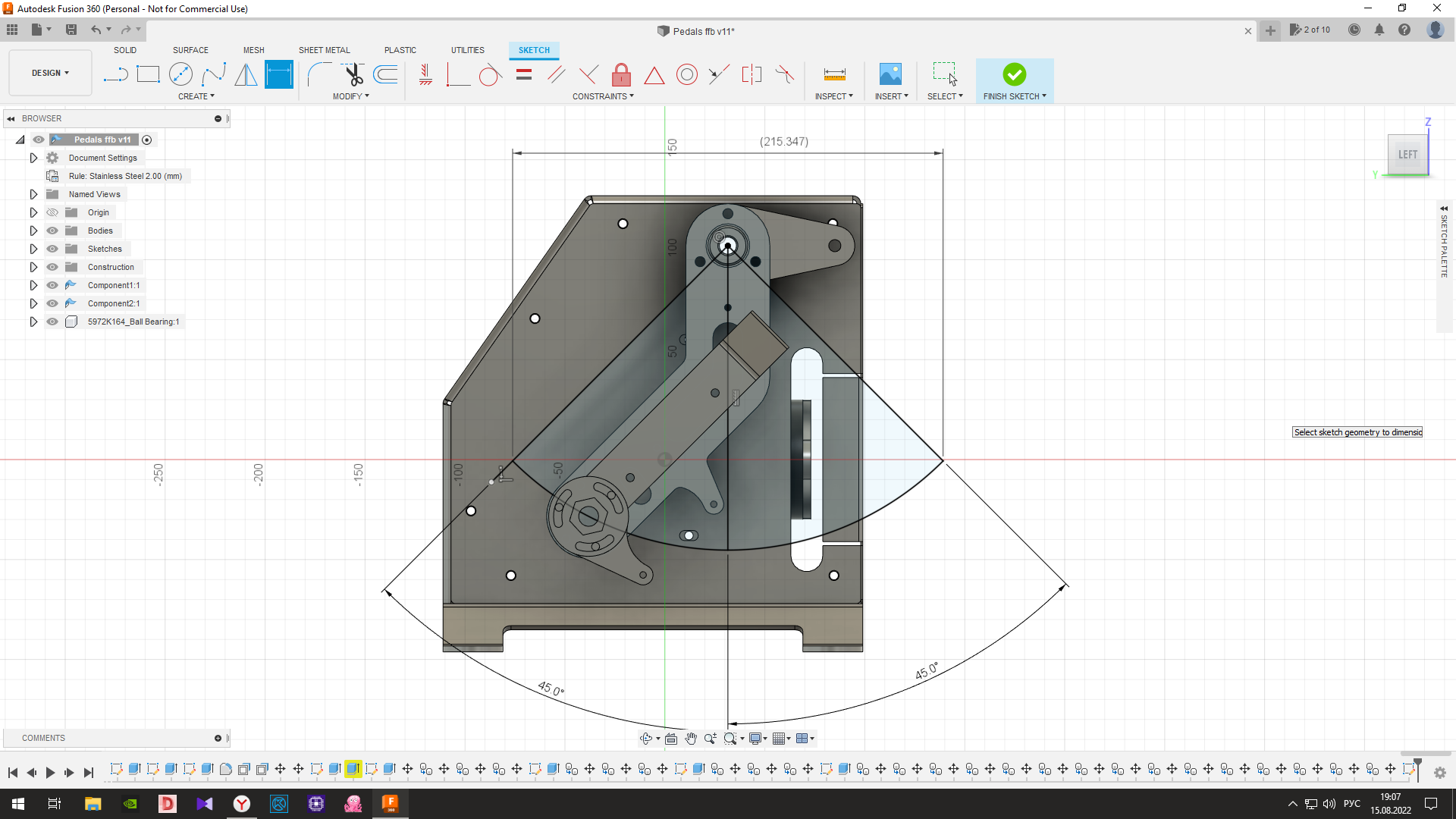

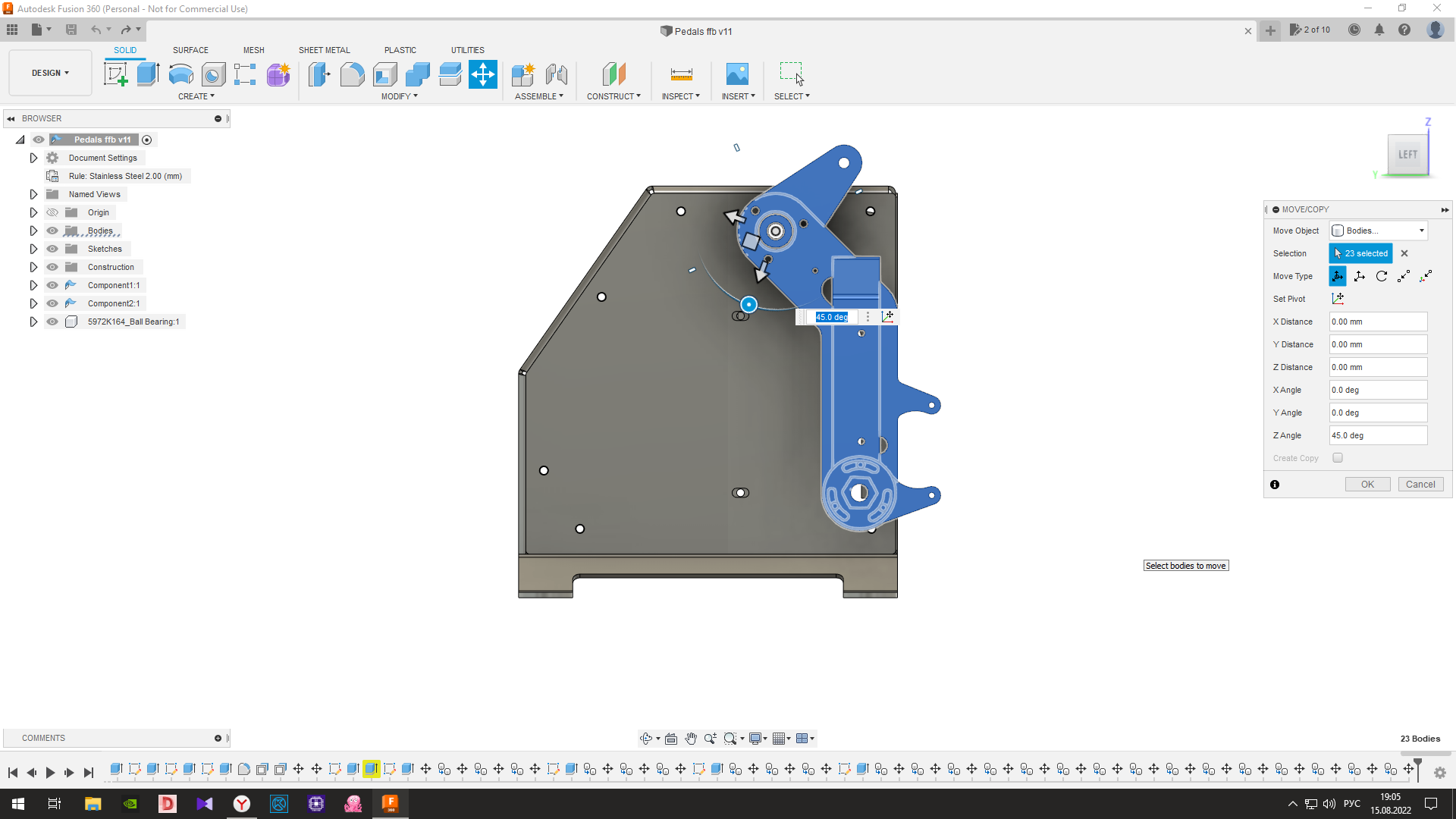

Ход педалей максимальный-90грд общий-это 215мм.Угол отклонения можно уменьшить следующим образом.Я не стал устраивать ограничитель для шпильки,которая создаёт стук при крайних отклонениях оси.

Угол отклонения можно регулировать сведение шарнирных подшипников на шпильке.Ещё нижний шарнирный подшипник переместить во второе отверстие на коромысле.

Также можно изменить угол наклона верхнего лепестка на котором висит верхний шарнирный подшипник.Правда тогда шпильку соединяющую два шарнирных подшипника SI6 придётся укоротить.В итоге можно подобрать под себя ход педалей и работа будет беззвучная.

[Graphene]

16 минут назад, MYCYJIbMAHUH сказал:

Ход педалей максимальный-90грд общий-это 215мм.Угол отклонения можно уменьшить следующим образом.Я не стал устраивать ограничитель для шпильки,которая создаёт стук при крайних отклонениях оси.

Угол отклонения можно регулировать сведение шарнирных подшипников на шпильке.Ещё нижний шарнирный подшипник переместить во второе отверстие на коромысле.

Также можно изменить угол наклона верхнего лепестка на котором висит верхний шарнирный подшипник.Правда тогда шпильку соединяющую два шарнирных подшипника SI6 придётся укоротить.В итоге можно подобрать под себя ход педалей и работа будет беззвучная.

Почему не будет жесткого стопа? На уголок резиновую ножку можно или что-то неметаллическое.

[propeler]

6 часов назад, MYCYJIbMAHUH сказал:

Помогите выбрать гнездо для этого блока питания,монтируемое на корпус.

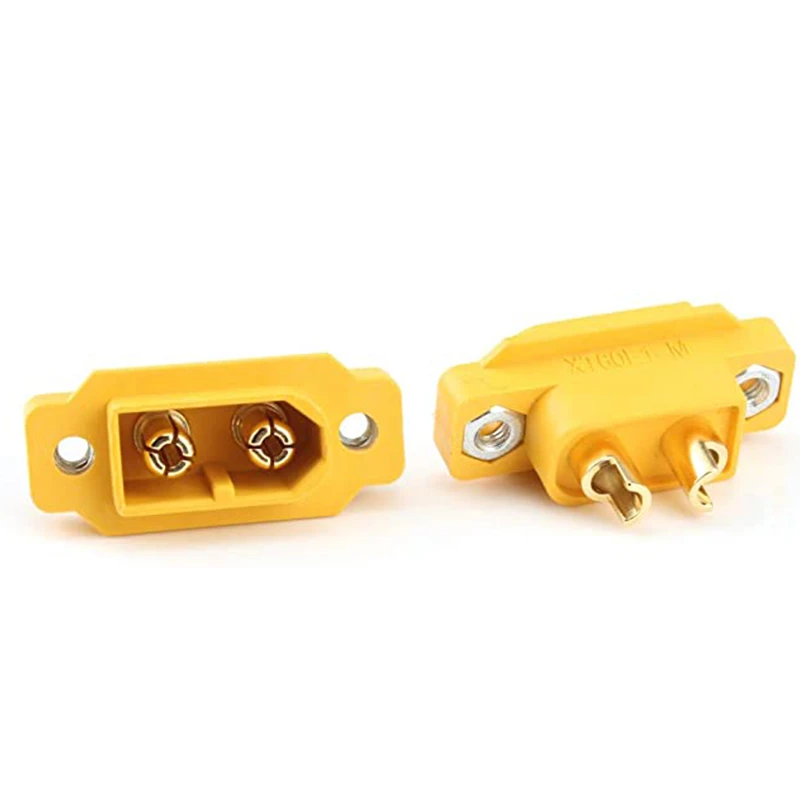

Я у себя вездe ставлю XT60E-M

а на провода соответственно XT60H-F

Оч удобный хорошо зарекомендовавший себя разьем

[MYCYJIbMAHUH]

13 минут назад, Graphene сказал:

Почему не будет жесткого стопа? На уголок резиновую ножку можно или что-то неметаллическое.

Конечно можно.Но когда-то общавшись с одним из знакомых

по его интонации понял,что стуки в механике это такой типа зашквар.Вот с тех пор строю чтобы ничего не стучало))).

12 минут назад, propeler сказал:

Я у себя вездe ставлю XT60E-M

а на провода соответственно XT60H-F

Оч удобный хорошо зарекомендовавший себя разьем

Спасибо.Всё таки придётся провода резать)))

[Graphene]

14 минут назад, MYCYJIbMAHUH сказал:

Конечно можно.Но когда-то общавшись с одним из знакомых

по его интонации понял,что стуки в механике это такой типа зашквар.Вот с тех пор строю чтобы ничего не стучало))).

Спасибо.Всё таки придётся провода резать)))

Может я не совсем понял описание конструкции, т.к. не увидел, где бампстопы будут. Железо когда стукает это действительно зашквар. Особенно для нижних соседей,если есть)

На счёт разъема питания лучше перейти сразу на 5,5 или чёт такое. Они более популярны и много где есть резьбовые на панель. Но надо резать штекер, да.

Изменено 15 августа 2022 пользователем Graphene

[propeler]

4 часа назад, Graphene сказал:

5,5

Они не потянут 10-15ампер тока

[HeXyaH]

6 часов назад, MYCYJIbMAHUH сказал:

Педали построил.

А почему не разместить мотор горизонтально?

И места меньше будет (высота меньше), и железа меньше, и передачу прямую сделать можно - и это позволит сделать площадки регулируемыми по ширине ... ы?

[MYCYJIbMAHUH]

22 минуты назад, =RNN=HeXyaH сказал:

А почему не разместить мотор горизонтально?

И места меньше будет (высота меньше), и железа меньше, и передачу прямую сделать можно - и это позволит сделать площадки регулируемыми по ширине ... ы?

Конечно можно взять квадрат дсп-50х50.Прикрутить к плите эл.колесо.К колесу прикрутить отрезок трубы-500мм.К трубе привязать тапочки,и всё готово.)))

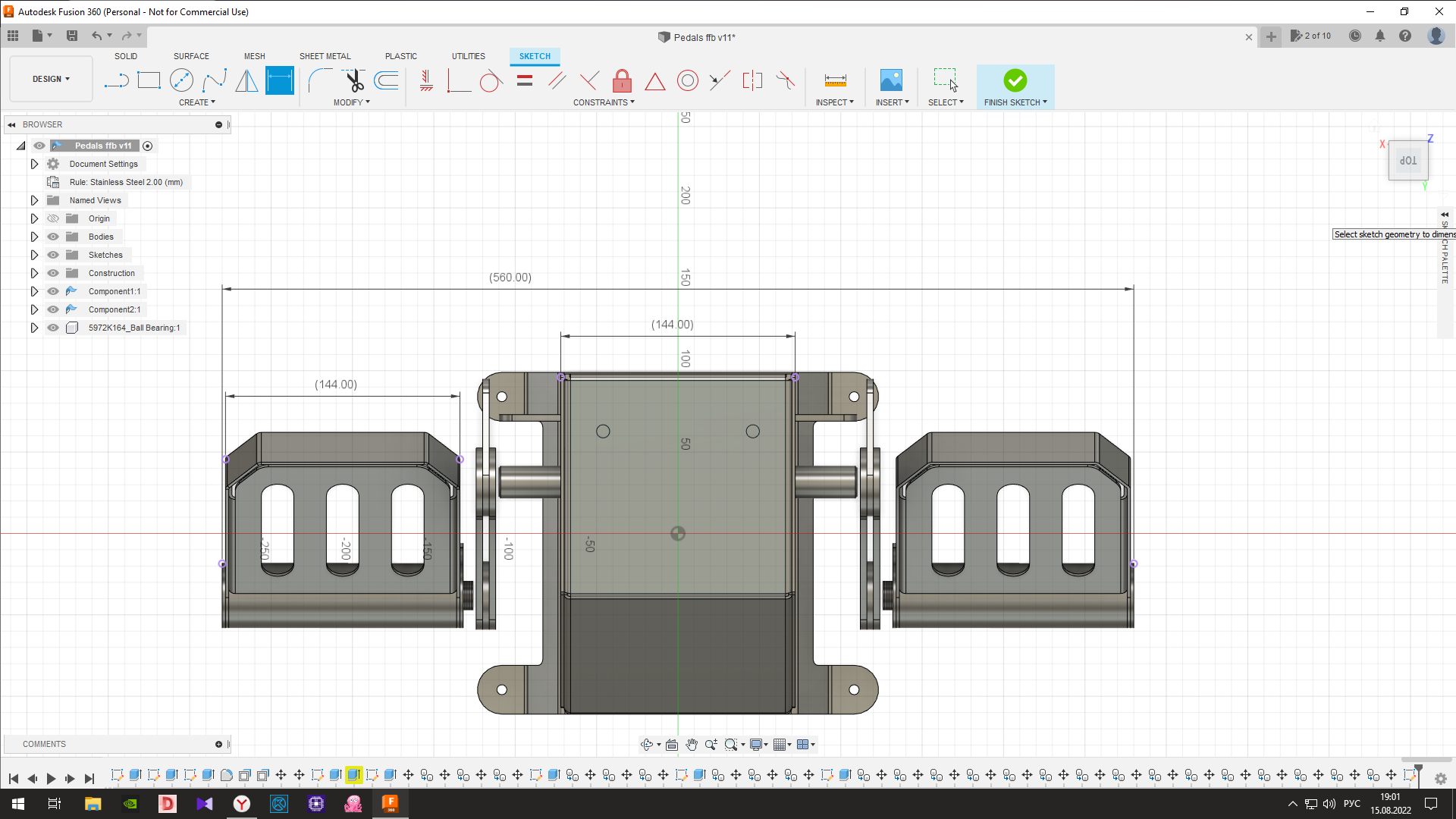

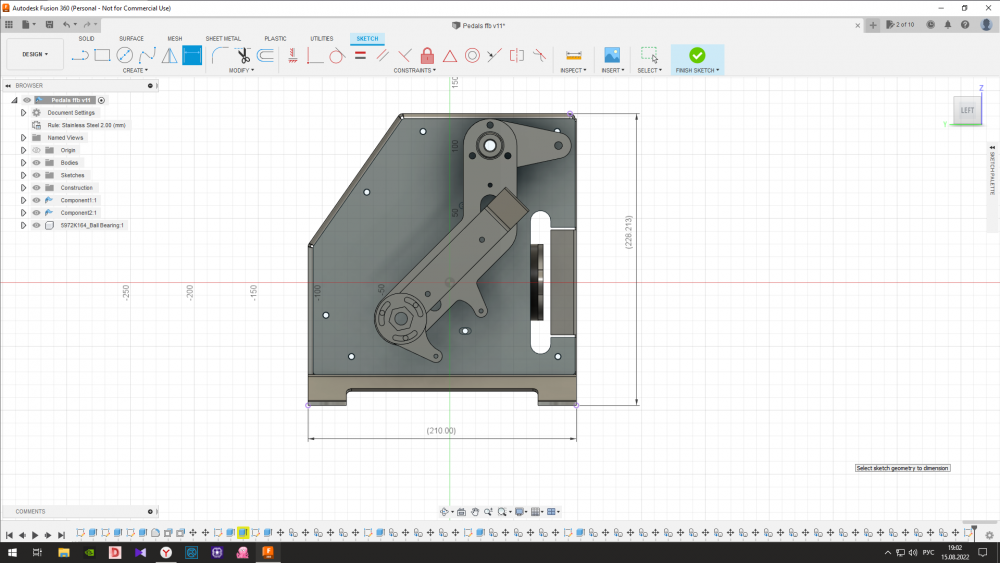

Высота педалей что я предоставил,на подставке-230мм,ширина по краям площадок-560мм.

Паралельно строю вариант-типа топтуны.Так вот высота корпуса тоже составляет-двести с лишним миллиметров.По моему мнению внешний вид этого горбуна не очень.Куда выгоднее будет смотреться вариант-боинг там какой-то.В которых ширина на высоту и на длину-сплошная гармония.







[MYCYJIbMAHUH]

6 часов назад, propeler сказал:

Я у себя вездe ставлю XT60E-M

а на провода соответственно XT60H-F

Оч удобный хорошо зарекомендовавший себя разьем

Роман,не могу найти адекватных размеров мамы.Укажи пожалуйста размер гнезда которое надо вырезать в металле.

[Graphene]

1 час назад, propeler сказал:

Они не потянут 10-15ампер тока

7А... подумаешь будет малёха поддымливать))) (не надо). 7,5 тоже кстати китайчаные рейт по току до 10А. Твой квадрокоптерный самая тема, тем более плашка с отверстием уже имеется готовая.

А какие на педалях нагрузки будут? И кто знает, какие они в реале допустим? Думаю как вобще РУС крепить. Надо подрамник похоже к педалям крепить. Или к креслу.

4 минуты назад, MYCYJIbMAHUH сказал:

Роман,не могу найти адекватных размеров мамы.Укажи пожалуйста размер гнезда которое надо вырезать в металле.





В файлах РУСа есть дхф 1mm_HOLE_COVER_CONNECTORS. Оно?

1mm_HOLE_COVER_CONNECTORS.zip

[MYCYJIbMAHUH]

18 минут назад, Graphene сказал:

7А... подумаешь будет малёха поддымливать))) (не надо). 7,5 тоже кстати китайчаные рейт по току до 10А. Твой квадрокоптерный самая тема, тем более плашка с отверстием уже имеется готовая.

А какие на педалях нагрузки будут? И кто знает, какие они в реале допустим? Думаю как вобще РУС крепить. Надо подрамник похоже к педалям крепить. Или к креслу.





В файлах РУСа есть дхф 1mm_HOLE_COVER_CONNECTORS. Оно?

1mm_HOLE_COVER_CONNECTORS.zip 2 \u041a\u0431 · 0 скачиваний

Я не нашёл ссылки на рус,иначе не спрашивал бы.

[Johnet]

30.07.2022 в 00:27, pavlich сказал:

ЭнкодерTELE5012B, https://aliexpress.ru/item/1005002374763839.html?spm=a2g2w.productlist.0.0.4716222etM3zn3&sku_id=12000020404197720,

А схемку обвязки датчика не сложно вам накидать?

[Johnet]

Кстати, как он себя показал? Пишут (в даташите), что такой режим предназначен когда датчик и контроллер на одной плате распаяны.

[Johnet]

37 минут назад, MYCYJIbMAHUH сказал:

https://a360.co/3QNuqmQ

А где остальное? ?

[MYCYJIbMAHUH]

50 минут назад, Johnet сказал:

А где остальное? ?

Что именно?))
