FreeJoy. OpenSource контроллер на STM32

[Reksotiv]

6 часов назад, Johnet сказал:

как обычными светодиодами ими невозможно управлять?

в 1.7.2 нет, но для себя сделал из FJ midi педаль для гитары и там есть такой функционал. Перенесу на следующей неделе

Изменено 26 июня пользователем Reksotiv

[Reksotiv]

Добавил кнопки для адресных светодиодов, они работают с любым выбранным эффектом, симхаб или лгб, без разницы, но щёлкнуть правой кнопкой можно только в static color и flow(пока совсем нет желания это исправлять).

Изменения:
v1.7.2b3
- Добавлена активация ARGB светодиодов по кнопке(правый щелчок на светодиоде)
- Добавлена поддержка светодиодов PL9823
- Уменьшено максимальное количество адресных светодиодов до 50
- Переработан способ определения FJ в simhub

Как добавить в simhub:
1) Открываем вкладку Devices
2) Жмём Add new device
3) Снизу-слева Add standard device
4) Standard Led device и Ok
5) Во вкладке USB PID/VID configuration заполняем VID/PID FreeJoy и количество светодиодов, Apply

Скачать:
cloud.mail.ru
drive.google.com

Исправил ссылки, уже не могу редактировать выше пост
Скачать:
cloud.mail.ru
drive.google.com

[Johnet]

1 час назад, Reksotiv сказал:

Добавил кнопки для адресных светодиодов

Круто!!! Буду ковырять...

Ага. И сразу вопрос. Т.е. либо все светодиоды по simhub, либо все от кнопок. А можно сделать, что бы нужны т simhub, а нужные от логики контроллера? Может второй пин сделать для адресных светодиодов, то бы можно было раздельно управлять?

[Reksotiv]

45 минут назад, Johnet сказал:

Круто!!! Буду ковырять...

Ага. И сразу вопрос. Т.е. либо все светодиоды по simhub, либо все от кнопок. А можно сделать, что бы нужны т simhub, а нужные от логики контроллера? Может второй пин сделать для адресных светодиодов, то бы можно было раздельно управлять?

Второй пин не так то просто сделать, и так впихнул невпихуемое, а второй пин это второй таймер, а они все заняты. Там Магнерс обещал к лету кое-что сделать, так что пока без сильных доработок. Как костыль могу предложить, например, взять 20 светодиодов назначить кнопки на последние 10 и выбрать симхаб, в нём сделать последние 10 всегда светящимися, а первые 10 использовать для эффектов симхаба. Щас стоит ограничение до 20 светодиодов при выборе симхаба, теоретически и до 40 можно, но я перестраховался, можно попробовать повысить. Контроллер уже перегружен и тяжело переваривает новые фичи.

Изменено 4 июля пользователем Reksotiv

[Johnet]

3 минуты назад, Reksotiv сказал:

Второй пин не так то просто сделать, и так впихнул невпихуемое, а второй пин это второй таймер, а они все заняты. Там Магнерс обещал к лету кое-что сделать, так что пока без сильных доработок. Как костыль могу предложить, например, взять 20 светодиодов назначить кнопки на последние 10 и выбрать симхаб, в нём сделать последние 10 всегда светящимися, а первые 10 использовать для эффектов симхаба. Щас стоит ограничение до 20 светодиодов при выборе симхаба, теоретически и до 40 можно, но я перестраховался, можно попробовать повысить. Контроллер уже перегружен и тяжело переваривает новые фичи.

Понял. Буду пробовать. В принципе уже круто!!!

[Johnet]

@WG_Magners @Reksotiv Если заявки на будущее на разные фичи принимаются, то вот такую хотелку озвучу:

1. Возможность управлять обычными светодиодами через SimHub.

2. Возможность выбирать для каждого светодиода как управлять: Через SimHub, от событий контроллера, включен/выключен.

3. Добавить еще ногу для адресных светодиодов.

Дойдут руки - хорошо. Не дойду - штош...



@Reksotiv А в вашей прошивке можете сделать возможность для обычных светодиодов, что бы постоянно горел? А то костыли разные приходится измышлять, а потом у клиента неифига не работает... (((( Например справа в выпадающем списке для кнопок: Нормальный, Инвертированный, включен постоянно.

[72_Logan]

Всем привет. Возникла необходимость собрать коробку с кнопками и крутилками. Купил плату, программатор. Все прошилось без проблем, в конфигураторе тоже все работает. Но в виндовс в свойствах устройства пусто, т.е нет ничего. Ни кнопок, ни осей. Что делаю не так? (правда при этом ни одна кнопка и ось не подключена в плате, но в конфигураторе пины открыты для них)

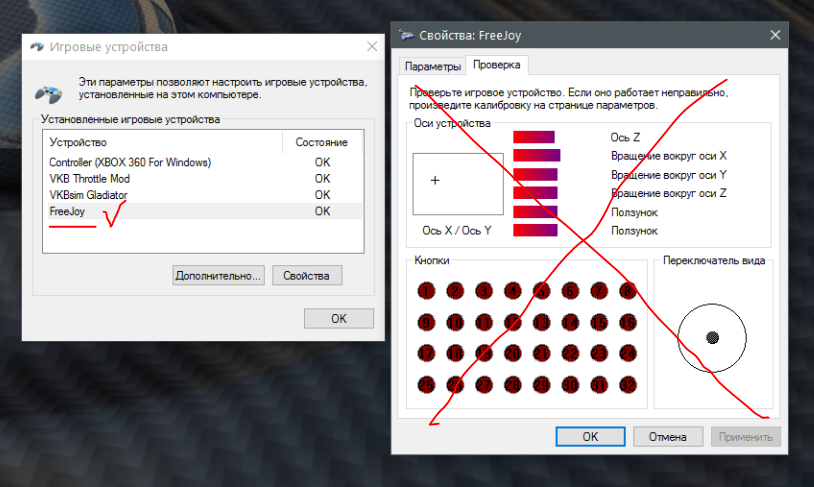

Вот собственно слева в устройствах есть контроллер, а справа в свойствах просто пустое окно.

Второй вопрос. Как подключить к плате 10 энкодеров. Схему можно? И в конфигураторе как назначить пины?

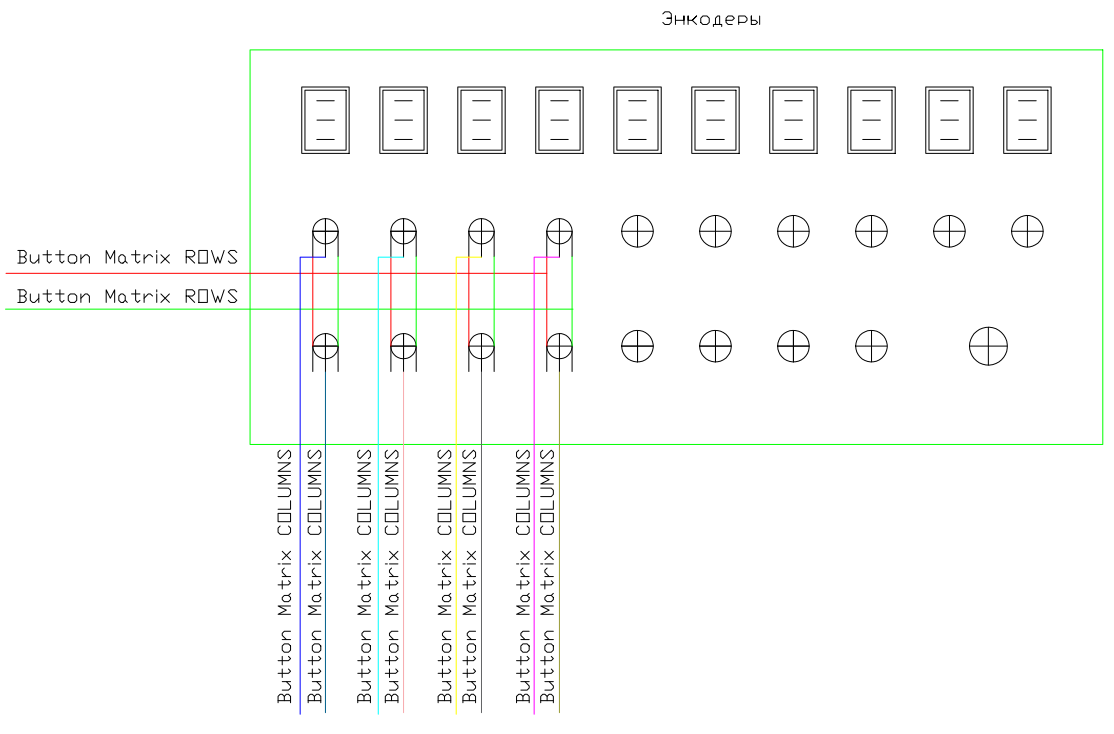

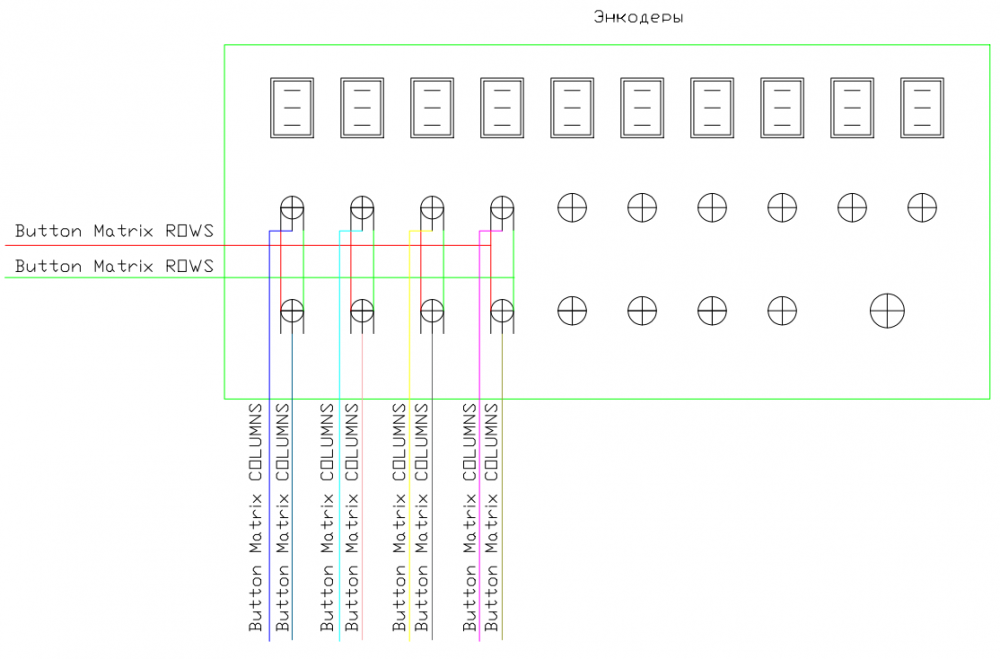

Я думаю так? Не?

[Johnet]

33 минуты назад, 72_Logan сказал:

Всем привет. Возникла необходимость собрать коробку с кнопками и крутилками. Купил плату, программатор. Все прошилось без проблем, в конфигураторе тоже все работает. Но в виндовс в свойствах устройства пусто, т.е нет ничего. Ни кнопок, ни осей. Что делаю не так? (правда при этом ни одна кнопка и ось не подключена в плате, но в конфигураторе пины открыты для них)

Вот собственно слева в устройствах есть контроллер, а справа в свойствах просто пустое окно.

Второй вопрос. Как подключить к плате 10 энкодеров. Схему можно? И в конфигураторе как назначить пины?

Я думаю так? Не?

Пока вы не назначите физические кнопки логическим, у вас не будет кнопок. По осям, надо видеть вкладку конфигуратора "Оси", если у вас сняты галки для всех осей "Вывод", то и осей, соответственно не будет.

[72_Logan]

Спасибо, проверю вкладку "Оси". Но во вкладке "кнопки" точно назначил физические кнопки логическими.

[Johnet]

По энкодеры, если уж вы собрались подключать их матрицей (ох не благодарное это дело). Воспользуемся той схемой, которую вы нарисовали. Строки подключаем к среднему контакту энкодер, Колонки к крайним.

[72_Logan]

"Не благодарное дело" в плане трудоемкости соединения, пайки? Или в плане качества дальнейшей функциональности энкодеров?

А как еще можно подключить энкодеры? Через сдвиговые регистры? Оно того точно не стоит (наверное) )))))

[Johnet]

Т.е. например в верхней строке энокдеров строка 1 к средним контактам. В нижней строке энокдеров строка 2 к средним контактам. В колонке 1 энокдеров 1 колонка к левым контактам обоих энкодеров колонки, 2 колонка к правым контактам обоих энокдеров колонки.

1 минуту назад, 72_Logan сказал:

А как еще можно подключить энкодеры? Через сдвиговые регистры? Оно того точно не стоит (наверное) )))))

Оно точно того стоит. Вашими энкодерами вы займете 12 ножек контроллера. А сдвиговыми регистрами - 3 (питание не считаю).

Плюс еще и карнавал при потере контакта одной из ног. У вас минимум 2 энкодера сразу из строя выйдут.

В плане отказоустойчивости, ремонтопригодности и экономии ресурсов (тех же ног) контроллера.

Можете для начала матрицу сделать. Кстати диоды забыли нарисовать.

[72_Logan]

Спасибо, друг, учту! В данном проекте сдвиговых регистров точно не будет, на количество занимаемых ножек на плате контроллера все равно. Это пока тестовый, учебный проект для ознакомления.

[Johnet]

8 минут назад, 72_Logan сказал:

Это пока тестовый, учебный проект для ознакомления.

Диоды не забудьте!!!

[Reksotiv]

15 часов назад, Johnet сказал:

А в вашей прошивке можете сделать возможность для обычных светодиодов, что бы постоянно горел?

Вроде не сложно реализовать, посмотрю.



15 часов назад, Johnet сказал:

Если заявки на будущее на разные фичи принимаются

Пока сложные не принимаются, надо дождаться изменений Магнерса.

[Johnet]

11 часов назад, Reksotiv сказал:

Пока сложные не принимаются, надо дождаться изменений Магнерса.

А может вы можете немного приоткрыть завесу тайны? А то @WG_Magners чего то молчит как партизанин. Чего , когда, будет ли переход на новый контроллер?

Изменено 8 июля пользователем Johnet

[Reksotiv]

22 часа назад, Johnet сказал:

А может вы можете немного приоткрыть завесу тайны?

Магнерс на другой контроллер хотел перейти, он сам делает, не знаю какой текущий статус

[Johnet]

04.07.2025 в 07:17, Reksotiv сказал:

v1.7.2b3

Что не так делаю?



Скрытый текст

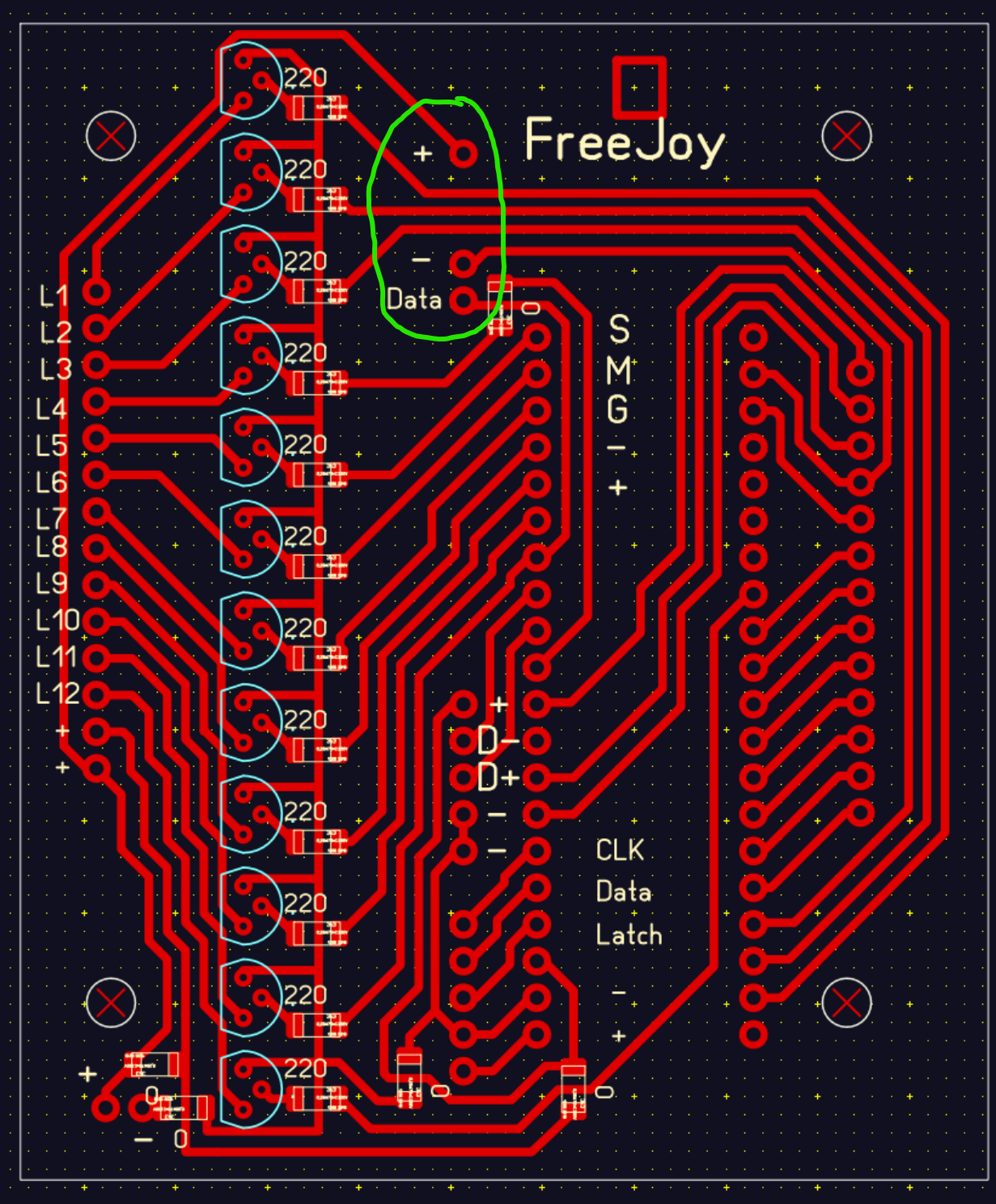

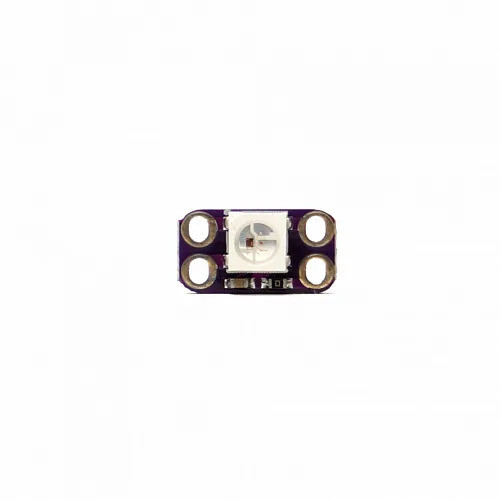

Купил такие:

Плата такая:

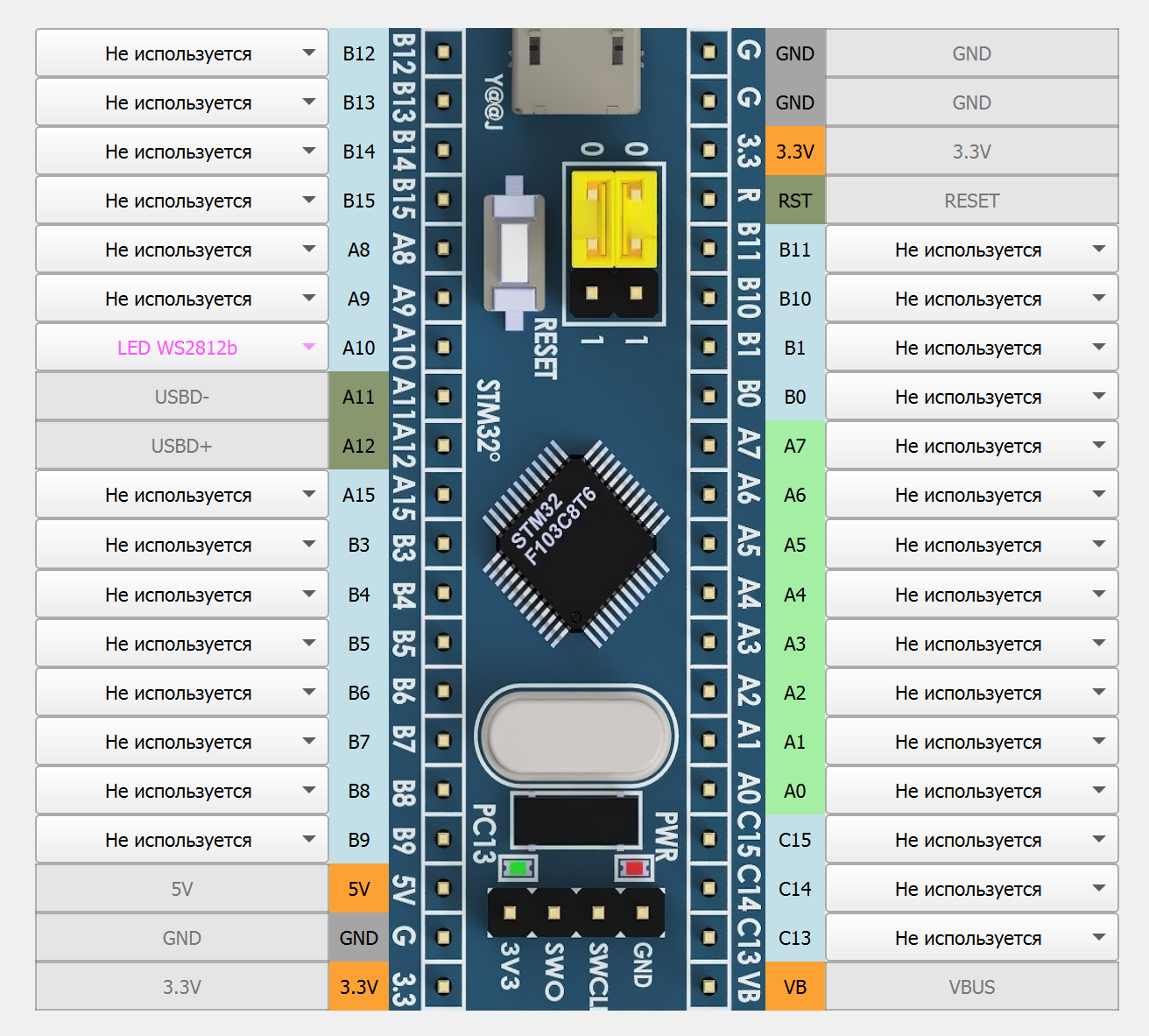

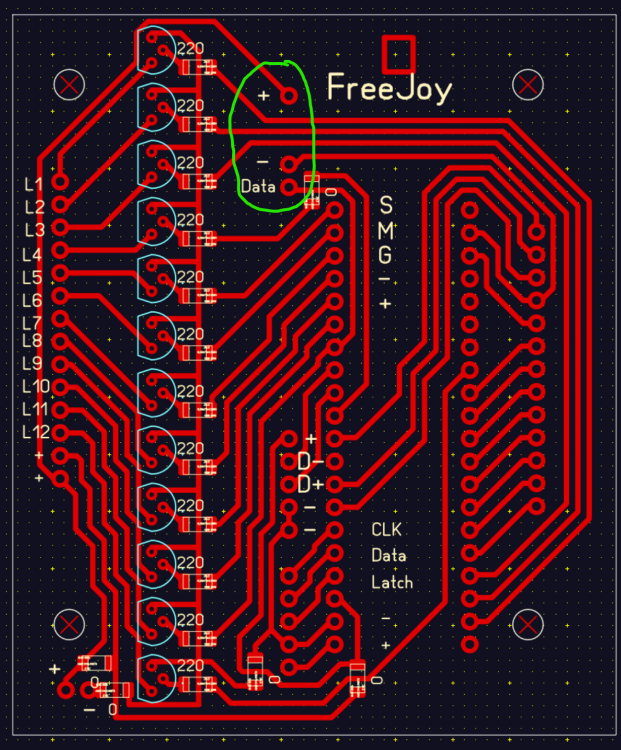

Подключил  + к VCC платы диода, - к GND, data (A10) к IN.











И нифига ((( Светодиод не горит. На ногах у него 5 вольт есть. Плата WeAct STM32F103  Пробовал два подключать. По одному...

На 1.7.2 b2 то же.

К оригинальной STM32 тоже. И напрямую к контроллеру без переходной платы не работает ((((

Между ногой контроллера и Data in светодиода надо резистор?

Изменено 10 июля пользователем Johnet

[Reksotiv]

34 минуты назад, Johnet сказал:

Светодиод не горит

Ты же цитировал недавно мой пост про подтяжку, нужен резистор 1кОм

[Johnet]

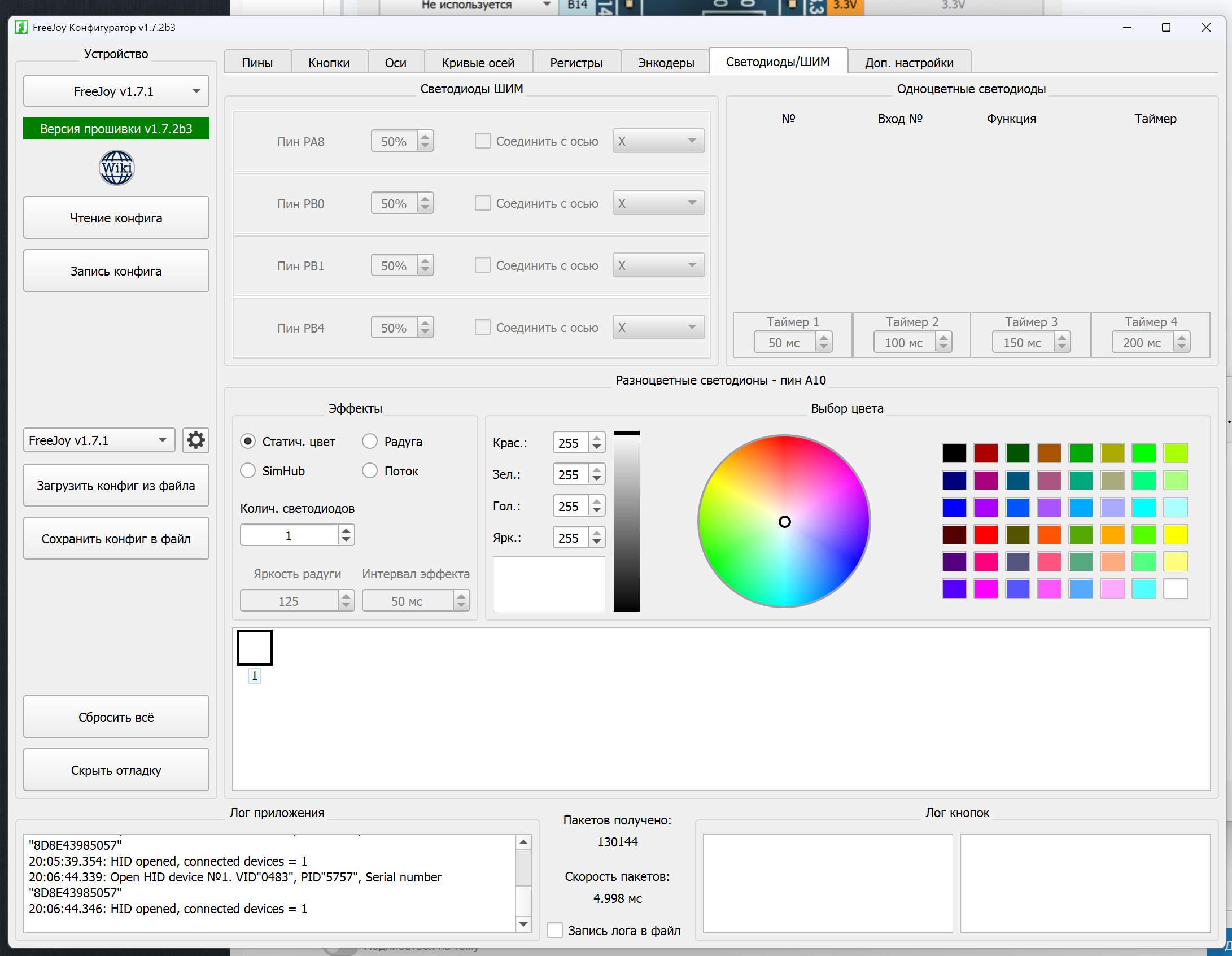

Подключил один светодиодик. Заработало. Теперь разбираюсь с симхаб. Устройство подключилось, можно поменять яркость свечения светодиода (светодиод меняет яркость). DCS к симхабе тоже подключился. А чего дальше то делать? Как назначить реакции на события в игре? Настройка светодиодов есть только на вкладке Ардуино. Но там добавляются события для автомобилей... Информации чего то нигде нет как Симхаб для DCS настраивать ((((

[Reksotiv]

9 часов назад, Johnet сказал:

Настройка светодиодов есть только на вкладке Ардуино.

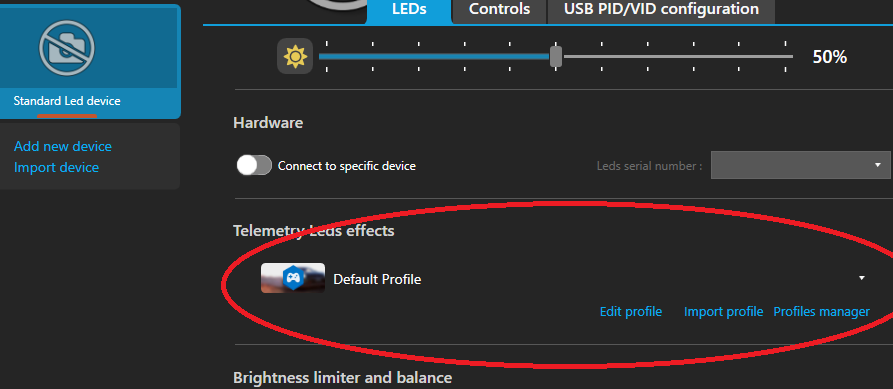

Здесь настройка светодиодов

Скрытый текст

Наверное, для самолётов придётся использовать эффекты Custom formulas и в condition что-то делать, тут не помогу

[Johnet]

54 минуты назад, Reksotiv сказал:

Наверное, для самолётов придётся использовать эффекты Custom formulas и в condition что-то делать, тут не помогу

Не... Там на Java предлагают чего нибудь написать (((

[Reksotiv]

Там ncalc есть, надо вставлять нужное property и можно применять формулы типа < или > и т.д. https://github.com/SHWotever/SimHub/wiki/NCalc-scripting---Introduction Это не так сложно, как может показаться, но и не слишком просто, придётся всё в ручную настраивать

Изменено 12 июля пользователем Reksotiv

[Johnet]

1 час назад, Reksotiv сказал:

Там ncalc есть, надо вставлять нужное property и можно применять формулы типа < или > и т.д. https://github.com/SHWotever/SimHub/wiki/NCalc-scripting---Introduction Это не так сложно, как может показаться, но и не слишком просто, придётся всё в ручную настраивать

Спасибо. Буду пробовать...

[72_Logan]

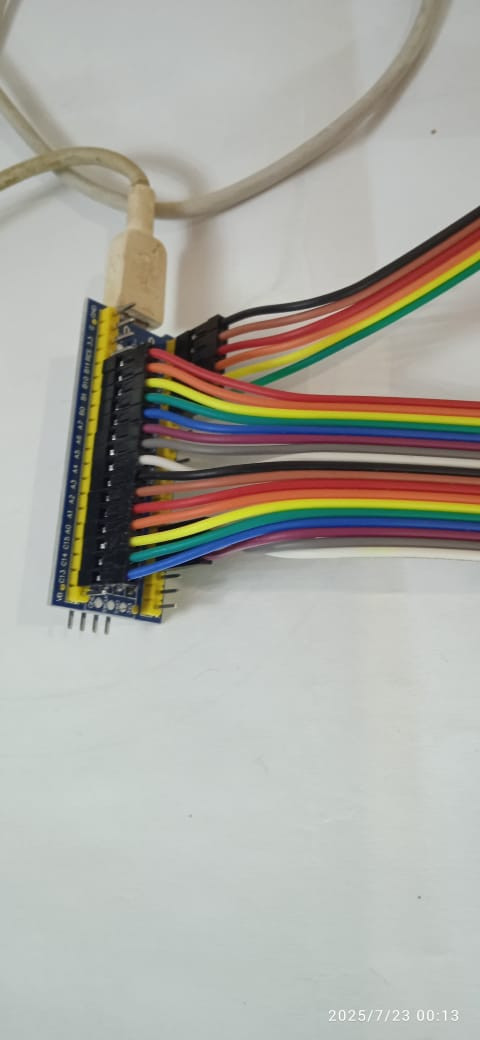

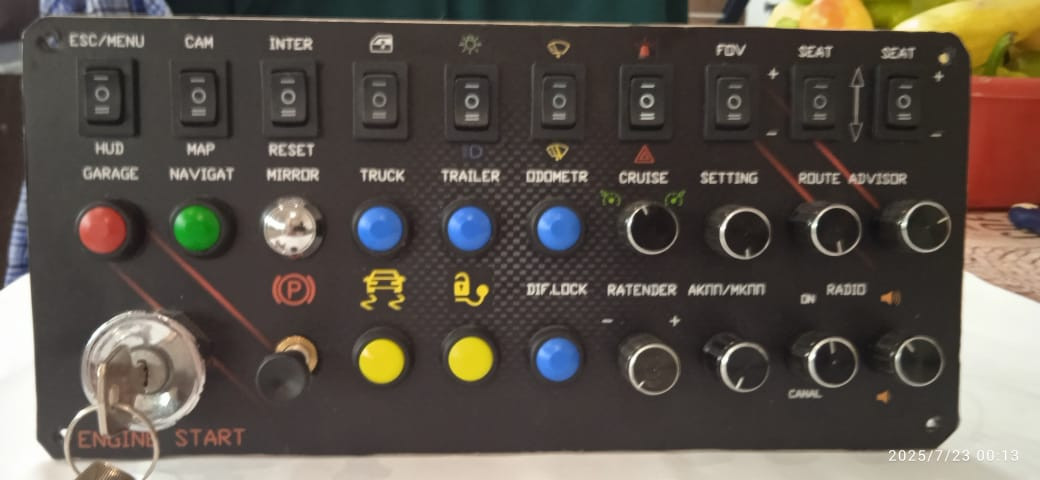

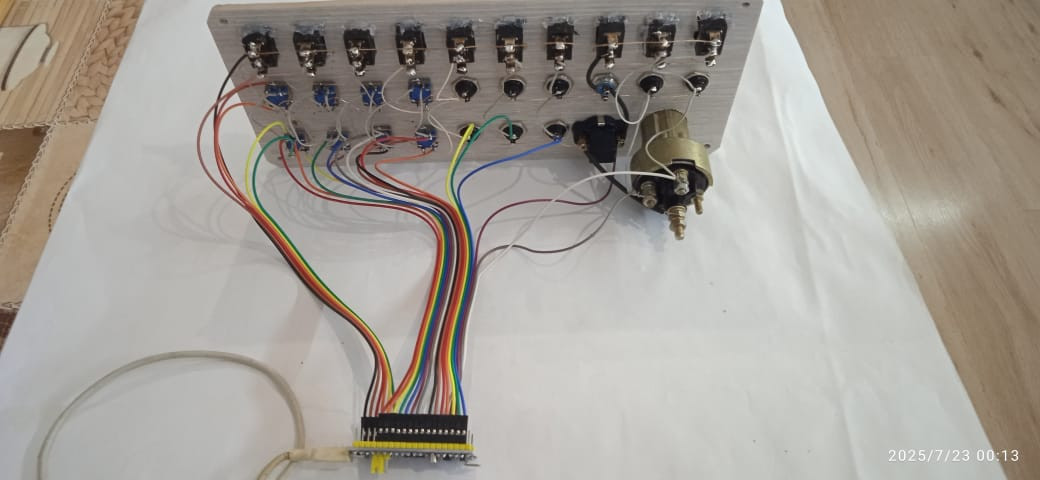

Вот такой получился тестовый бокс для ETS/ATS. Диоды подпаивать не стал (хотя имеются в наличии) и так прекрасно все работает. Очень порадовал функционал FreeJoy. Теперь не нужны всякие мапперы для кнопок для замка зажигания и стояночного тормоза. Кто в теме, тот в теме. Вся логика сигнала ввода настраивается в конфигураторе. Огромная благодарность создателям проекта  FreeJoy за их работу, поддержку и развития данного софта.

[72_Logan]

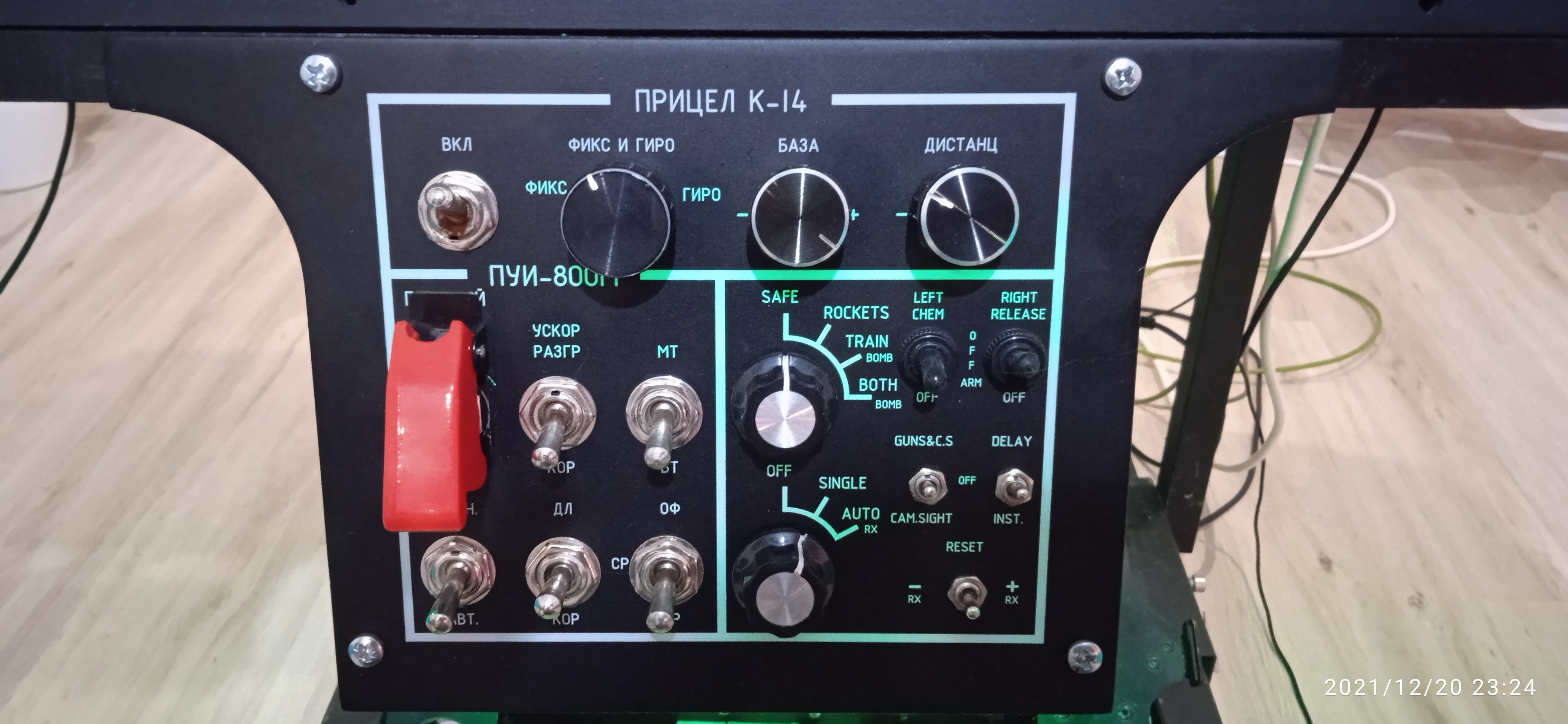

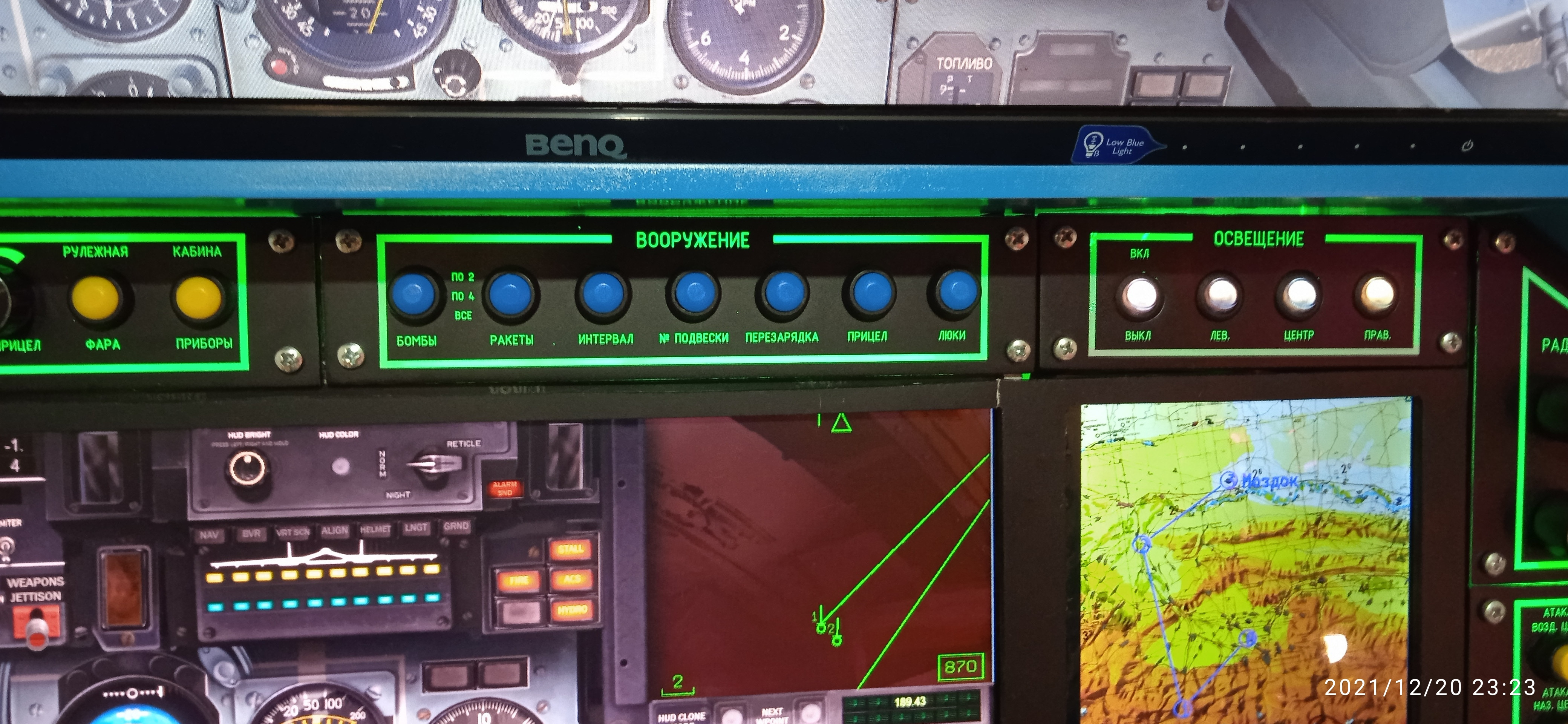

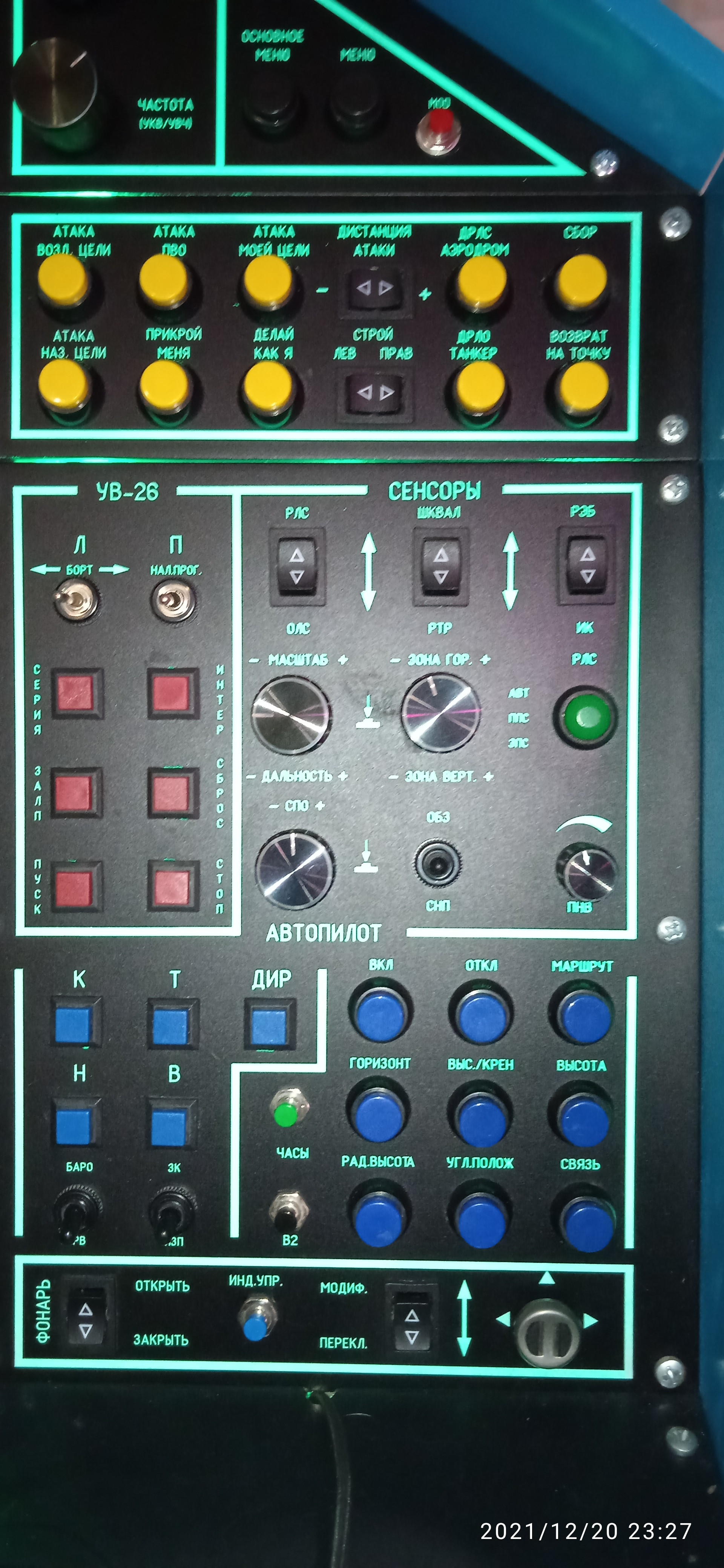

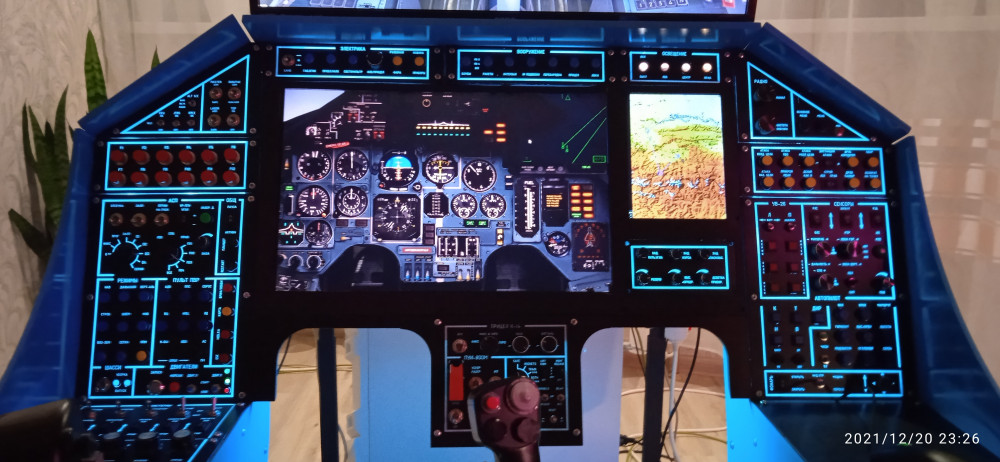

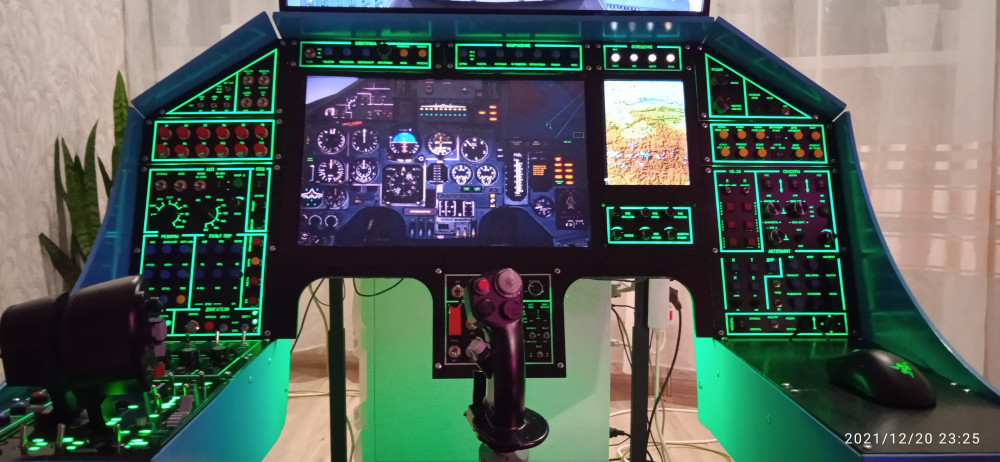

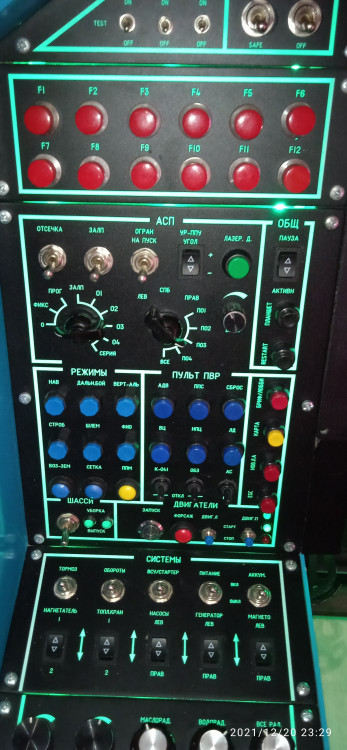

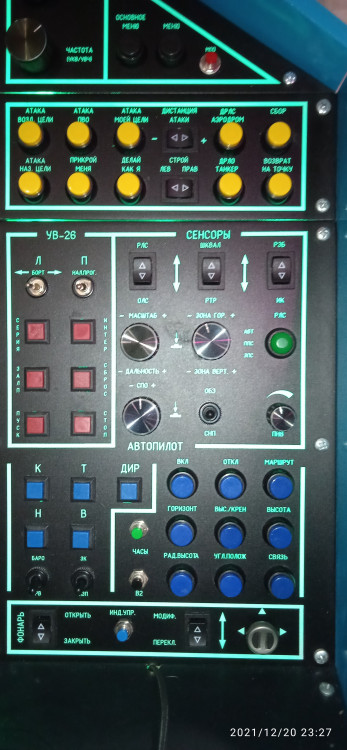

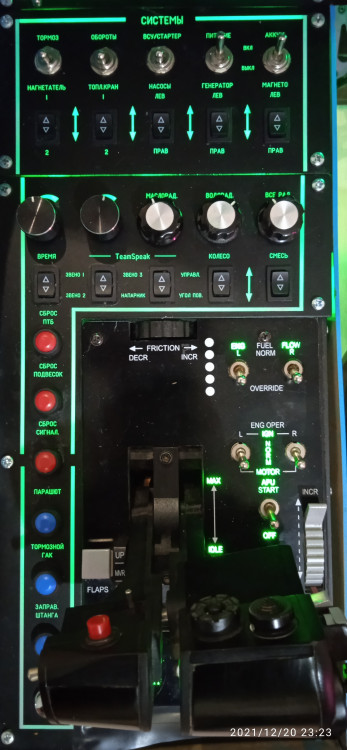

Вы спросите почему "тестовый", а я отвечу. Есть у меня амбициозный проект реализованный на 95%. Строится уже 15 лет. )))). Выигрывал несколько тематических конкурсов и два раза себя окупил. Но не мог до этого времени найти контроллер к нему. Конечно были попытки подключения контроллеров MJoy и от Кремля. Но их нужно было 5-6 шт внедрить чтобы задействовать более 360 шт сигналов ввода. Подскажите как грамотно реализовать подключение двух, трех плат STM32 чтобы на выходе был только один провод USB к компу, а не 5,6. Да, тут уже не обойтись без сдвиговых регистров и диодов. Подскажите где, у кого купить готовые платы со сдвиговыми регистрами и диодные матрицы. И как объединить несколько плат STM32 (через USB hub?).

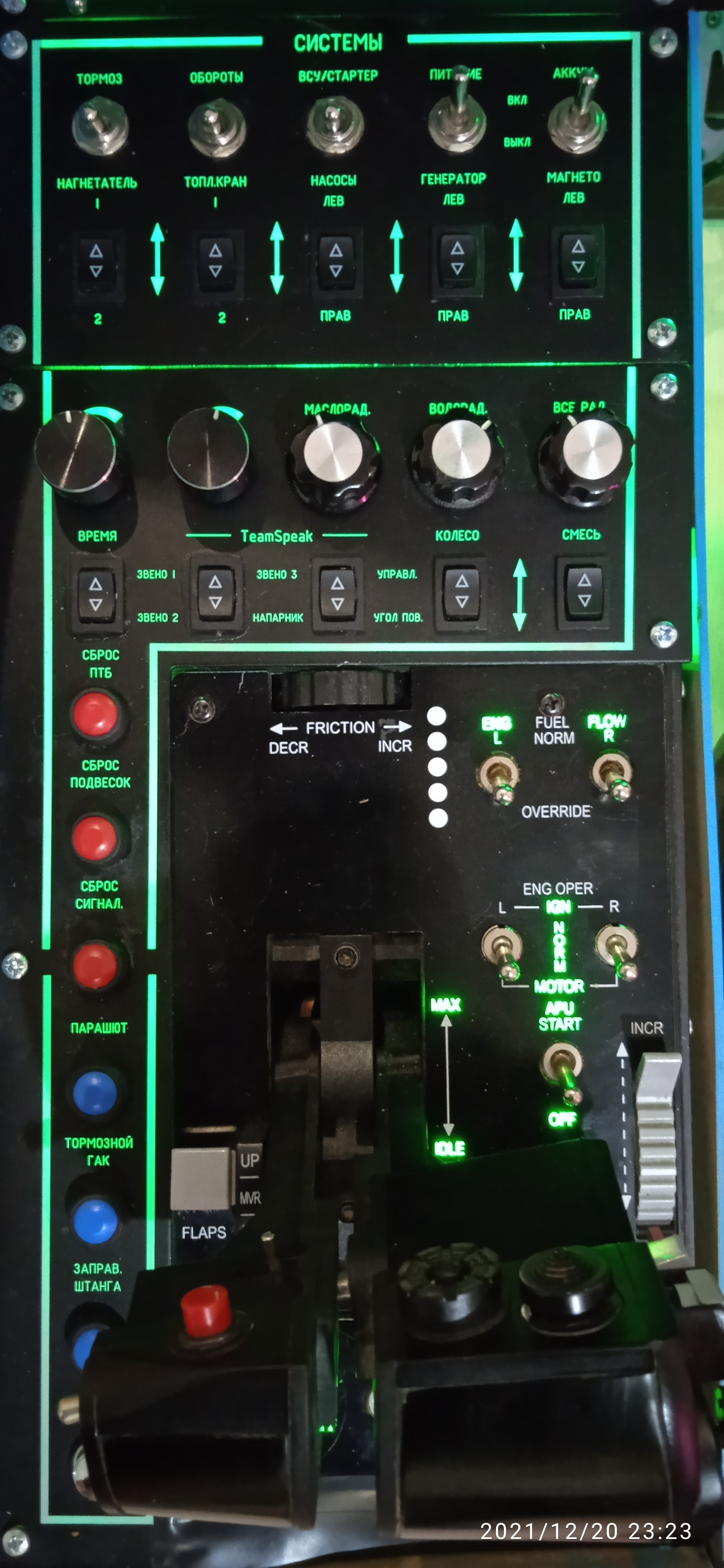

Это универсальный кокпит для Ила и DCS

[72AGs_Buzoter]

13 минут назад, 72_Logan сказал:

Вы спросите почему "тестовый", а я отвечу. Есть у меня амбициозный проект реализованный на 95%. Строится уже 15 лет. )))). Выигрывал несколько тематических конкурсов и два раза себя окупил. Но не мог до этого времени найти контроллер к нему. Конечно были попытки подключения контроллеров MJoy и от Кремля. Но их нужно было 5-6 шт внедрить чтобы задействовать более 360 шт сигналов ввода. Подскажите как грамотно реализовать подключение двух, трех плат STM32 чтобы на выходе был только один провод USB к компу, а не 5,6. Да, тут уже не обойтись без сдвиговых регистров и диодов. Подскажите где, у кого купить готовые платы со сдвиговыми регистрами и диодные матрицы. И как объединить несколько плат STM32 (через USB hub?).

Это универсальный кокпит для Ила и DCS

Так это... С одного устройства ИЛ не возьмет столько сигналов, максимум 128, если не ошибаюсь. И не более восьми осей на устройство.

[72_Logan]

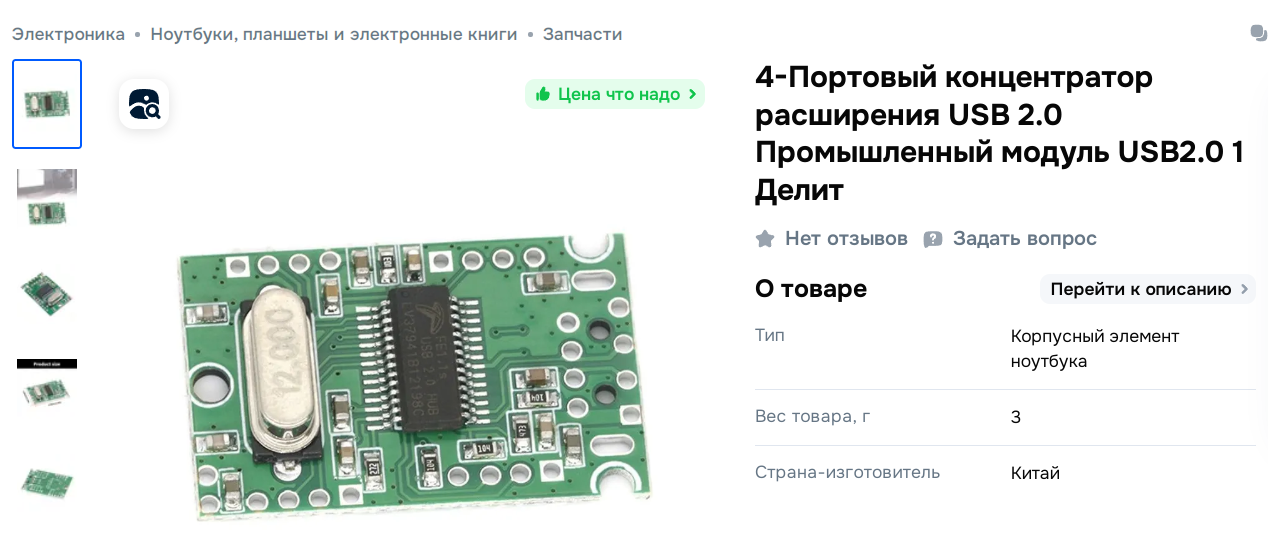

Я ж поэтому и спрашиваю как грамотно все сделать? Вот USB концентратор на 4 порта (устройства). Часть кнопок управления для ила повесть на одну плату STM все остальное для DCS на другие. Для ила как раз у меня не более 128 кнопок и 8 осей отведено.

[sergeype]

21 минуту назад, 72_Logan сказал:

Подскажите где, у кого купить готовые платы со сдвиговыми регистрами

На Али поиском по "74HC165"- там есть трех- и четырехчиповые платы. Немного дороже- у SWIFT_CCCP.

[72_Logan]

Благодарочка. Диодные матрицы тоже у  SWIFT_CCCP есть?.

Посмотрел, нет у него.

Изменено 23 июля пользователем 72_Logan

[sergeype]

11 минут назад, 72_Logan сказал:

Посмотрел, нет у него.

А зачем матрицы, если есть регистры?

[72_Logan]

Даа? Я просто никогда не имел дело с регистрами, хотя есть в наличии штук 20 74HC165.

Ну это конечно гораздо упрощает дело. Спасибо!

Мне лень паять их на макетной плате.

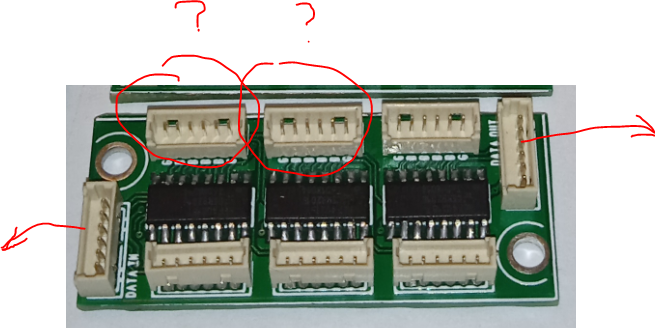

Тогда попутный вопрос. Сколько кнопок (сигналов ввода) можно подключить к одному разъему на этой плате? И не совсем понятно как? В вики не совсем ясно рассказано и показано как именно группировать кнопки к этим разъемам. Можно простую схемку?

Изменено 23 июля пользователем 72_Logan

[sergeype]

3 минуты назад, 72_Logan сказал:

Даа? Я просто никогда не имел дело с регистрами. Ну это конечно гораздо упрощает дело. Спасибо!

Пожалуйста 😀. На всякий случай напоминаю про FreeJoyWiki- там все ну очень подробно расписано.

[72_Logan]

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-кнопок-к-сдвиговым-регистрам.md

Да, там есть схема подключения плат с регистрами к контроллеру, а схемы подключения кнопок к плате с регистрами нет

[sergeype]

10 минут назад, 72_Logan сказал:

а схемы подключения кнопок к плате с регистрами нет

На каждом из пятиконтактных разъемов по длинной стороне платы четыре контакта- для подключения кнопок, а пятый- общий для этих кнопок. Резисторы подтяжки на плате уже есть.

Изменено 23 июля пользователем sergeype

[72_Logan]

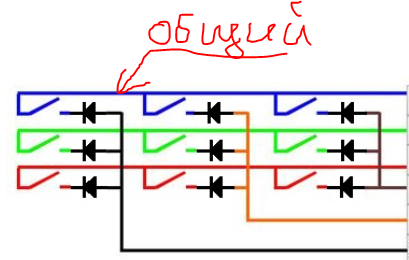

Так? Получается 9 кнопок к одному разъему? Всего 9*6=54 кнопки к одной плате?

Изменено 23 июля пользователем 72_Logan

[sergeype]

2 минуты назад, 72_Logan сказал:

Так?

Нет, не так. Матрицу к регистру подключить нельзя. Четыре кнопки- к четырем контактам, общий от них- к пятому контакту. Итого к этой плате подключаются 24 кнопки. Максимально к STM можно подключить 16 чипов регистров, то есть 4 четырехчиповых платы (128 кнопок) или 5 трехчиповых (120 кнопок). Ну, или еще одну трехчиповую, но в ней будут использоваться только 8 кнопок из 24. При этом платы соединяются последовательно, то есть задействуются только 3 сигнальных порта на контроллере.

[72_Logan]

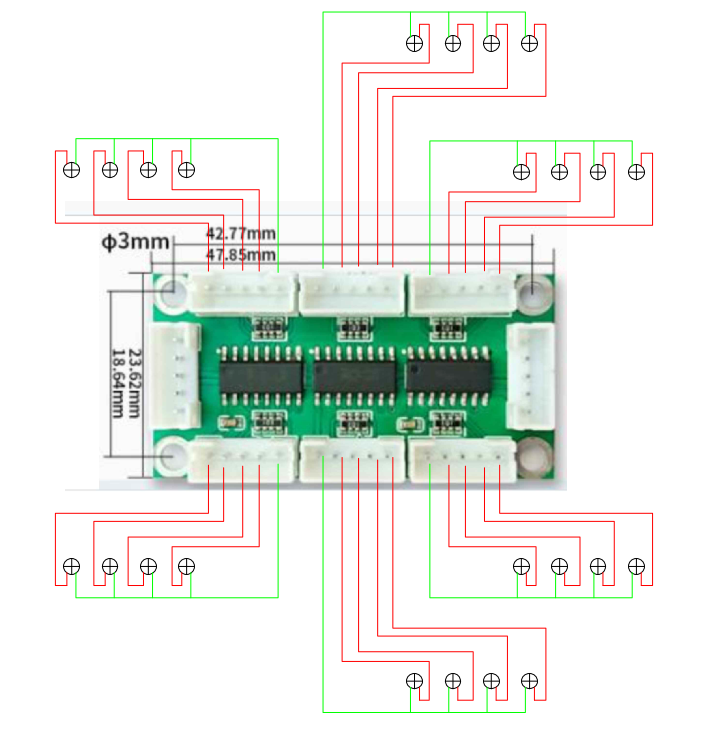

Вот теперь предельно ясно и понятно. Спасибо, дошло. Ну ,зараза, маловато и очень дороговато. Получается для моего кокпита потребуется 3 платы STM и 12  четырехчиповых плат, как минимум. Это больше 10К вечно деревянных, не говоря уже проводах и прочих расходниках. Когда уже создадут контроллер на 500 и более кнопок? А? Сложно что-ли ))))))). Подожду еще пару тройку лет. ))))))

Так?

[sergeype]

1 час назад, 72_Logan сказал:

Так?

Да. правильно.

[72_Logan]



3 минуты назад, sergeype сказал:

Да. правильно.

Отлично!. Добавьте в Вики подобную схему. Реально много вопросов к этому способу подключения у новичков как я. И эту фразу тоже. Очень полезна. "Матрицу к регистру подключить нельзя. Четыре кнопки- к четырем контактам, общий от них- к пятому контакту. Итого к этой плате подключаются 24 кнопки. Максимально к STM можно подключить 16 чипов регистров, то есть 4 четырехчиповых платы (128 кнопок) или 5 трехчиповых (120 кнопок). Ну, или еще одну трехчиповую, но в ней будут использоваться только 8 кнопок из 24. При этом платы соединяются последовательно, то есть задействуются только 3 сигнальных порта на контроллере."
