FreeJoy. OpenSource контроллер на STM32

[sergeype]

1 час назад, MYCYJIbMAHUH сказал:

Зря видимо я с mmjoy2 решил спрыгнуть))).

Виктор, из штук, наверное, 50 С8'х, которые я в разное время заказывал для FreeJoy у нескольких продавцов на Али, прошились абсолютно все, у двух были проблемы с USB- разъемом, одну после прошивки не распознала винда. С клонами ПроМикро для MMJoy статистика была примерно такая же.

Касательно MMJoy- при всем огромном уважении к работе Романа, эта прошивка более капризна, в первую голову в части опознания контроллера виндой и сторонним софтом, особенно если этих контроллеров несколько. Например, программа SPAD.NEXT воспринимает только одно подключенное MMJoy- устройство и игнорирует остальные, как ни играй с VID/ PID. C FreeJoy все работает безупречно. А еще у меня есть британский штурвал Fulcrum One, в котором разработчик использовал контроллер со специально разработанной для него Романом версией MMJoy; так вот, свою винду-десятку мне после всех танцев с DIView так и не удалось заставить его воспринимать иначе, как "Устройство с 1 осью и 10 кнопками", хотя он должен был опознаваться, как двухосевой Fulcrum Yoke. Пришлось выкинуть родной контроллер и перейти на FreeJoy, что, есс-но, решило проблему...

24 минуты назад, MYCYJIbMAHUH сказал:

И всё же,как теперь почистить реестр?С рабочего компа принёс джойстик на игровой комп.А эта хрень на том же месте.

А что чистить-то нужно?

[MYCYJIbMAHUH]

9 минут назад, sergeype сказал:



А что чистить-то нужно?

После того как я прошил плату с 1.7.0 на 1.7.1 раздражают жёлтые треугольники.Возможно поэтому оси после прошивки начали мерцать.



[sergeype]

3 минуты назад, MYCYJIbMAHUH сказал:

раздражают жёлтые треугольники

Так это же просто предупреждения о том, что при неудачном выборе значений VID или PID контроллер может перестать восприниматься системой. Они не имеют никакого отношения к осям или кнопкам.

[MYCYJIbMAHUH]

27 минут назад, sergeype сказал:

Так это же просто предупреждения о том, что при неудачном выборе значений VID или PID контроллер может перестать восприниматься системой. Они не имеют никакого отношения к осям или кнопкам.

Хорошо,с этим понятно.

Почему оси на прошивке 1.7.0 не мерцали,а на прошивке 1.7.1 мерцать стали?.Может питание датчиков c 3v перенести на 5v?Датчики тле 5010.

Изменено 23 декабря 2022 пользователем MYCYJIbMAHUH

[sergeype]

30 минут назад, MYCYJIbMAHUH сказал:

Может питание датчиков c 3v перенести на 5v?Датчики тле 5010.

Нет, дело точно не в этом. А что значит "оси мерцают"?

[MYCYJIbMAHUH]

18 минут назад, sergeype сказал:

Нет, дело точно не в этом. А что значит "оси мерцают"?

Ручка в центре,значения осей  резко увеличивается до максимума .

[sergeype]

17 минут назад, MYCYJIbMAHUH сказал:

Ручка в центре,значения осей  резко увеличивается до максимума .

Да, сорри, не посмотрел видео. Первый вопрос- если поменять местами датчики, рывки остаются на том же входе (той же оси в конфигураторе)?

[MYCYJIbMAHUH]

13 часов назад, sergeype сказал:

Да, сорри, не посмотрел видео. Первый вопрос- если поменять местами датчики, рывки остаются на том же входе (той же оси в конфигураторе)?

Прошил плату через ст-линк и ей похорошело.

[sergeype]

1 минуту назад, MYCYJIbMAHUH сказал:

Прошил плату через ст-линк и ей похорошело.

Вот и отлично.

[MYCYJIbMAHUH]

Только что, sergeype сказал:

Вот и отлично.

Прошивка через конфигуратор криво зашла.

[MYCYJIbMAHUH]

По центральной МЗ если сравнивать фриджой&mmjoy2-10:1

[sergeype]

7 минут назад, MYCYJIbMAHUH сказал:

По центральной МЗ если сравнивать фриджой&mmjoy2-10:1

 В смысле?

[MYCYJIbMAHUH]

1 минуту назад, sergeype сказал:

 В смысле?

В mmjoy2 обычно центральную МЗ ставлю значение-1.

В фриджое пришлось поставить значение-10.

[sergeype]

2 минуты назад, MYCYJIbMAHUH сказал:

В mmjoy2 обычно центральную МЗ ставлю значение-1.

В фриджое пришлось поставить значение-10.

Правильно, потому что в MMJoy диапазон установки МЗ- от 0 до 15 единиц (условных?), а во FreeJoy- от 0 до 127. А вот какой части полного диапазона соответствуют эти 15/ 127- никогда не проверял.

[4elic]

С наступающим!

Такой вопрос. К одному sn74hc165 можно подключить кнопки и энкодер(мышинный) или надо разделить по разным регистрам?

[Johnet]

19 часов назад, 4elic сказал:

С наступающим!

Аналлогично!

19 часов назад, 4elic сказал:

К одному sn74hc165 можно подключить кнопки и энкодер (мышинный) или надо разделить по разным регистрам?

Можно на один.

Энкодер можно подключить еще так:

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-быстрых-энкодеров.md

[l3VGV]

@WG_Magners Пришла пора - ВСЁ менять



https://aliexpress.ru/item/1005003928558306.html

[Pilot27]

7 часов назад, l3VGV сказал:

@WG_Magners Пришла пора - ВСЁ менять



https://aliexpress.ru/item/1005003928558306.html

Можете сказать, что за устройства  в списке с заявленными 4 мб и 16 мб. Это что за память? Я не увидел такого в даташите raspberry. А на фото пользователей вообще 127 мб...

[l3VGV]

1 час назад, Pilot27 сказал:

Можете сказать, что за устройства  в списке с заявленными 4 мб и 16 мб. Это что за память? Я не увидел такого в даташите raspberry. А на фото пользователей вообще 127 мб...



Это флеш. он там внешний(а встроенного нету совсем), можно поставить любой, сколько не жалко.



128 это мбит, т.е. байт будет в 8 раз меньше.

Изменено 30 декабря 2022 пользователем l3VGV

[WG_Magners]

8 часов назад, l3VGV сказал:

@WG_Magners Пришла пора - ВСЁ менять



https://aliexpress.ru/item/1005003928558306.html

По периферии на борту оно сильно грустнее. Ещё около года назад приценивался

[l3VGV]

7 минут назад, WG_Magners сказал:

По периферии на борту оно сильно грустнее. Ещё около года назад приценивался



Возможно придётся отказаться от некоторых функций. А собственно чего не хватает? SPI есть, уже хорошо! плюс ещё вон это странное програмируемое PIO. Аналоговые ноги тоже есть.



Основной плюс который мне видится на данный момент - отсутствие подделок(на данный момент). Покупать кривые f103 надоело.

[Pilot27]

19 минут назад, l3VGV сказал:



Это флеш. он там внешний(а встроенного нету совсем), можно поставить любой, сколько не жалко.



128 это мбит, т.е. байт будет в 8 раз меньше.

То есть по вашей ссылке продавец продаёт оригинальный pi pico с 2 мб флеш памяти и ещё две своих неоригинальных разработки на 4 и 16 мб. Так что ли?

[l3VGV]

2 минуты назад, Pilot27 сказал:

То есть по вашей ссылке продавец продаёт оригинальный pi pico с 2 мб флеш памяти и ещё две своих неоригинальных разработки на 4 и 16 мб. Так что ли?



Похоже на то. Скорее всего не разработки, а просто немного измененные стандартные платы. Видно что памяти больше а заместо дц-дц стоит обычный линейный стаб.

[Pilot27]

Мне показалось, что там скриншоты из проводника Windows, а у меня он показывает в байтах...

[WG_Magners]

5 минут назад, l3VGV сказал:



Возможно придётся отказаться от некоторых функций. А собственно чего не хватает? SPI есть, уже хорошо! плюс ещё вон это странное програмируемое PIO. Аналоговые ноги тоже есть.



Основной плюс который мне видится на данный момент - отсутствие подделок(на данный момент). Покупать кривые f103 надоело.

С f401 пока что всё хорошо и сейчас есть тенденция по постепенному возвращению чипов на рынок.

И кстати black pill не потребует переработки всех уже разработанных шилдов

[Pilot27]

По памяти он здорово выигрывет у Ардуино Мега, кода можно на все устройства кабины залить)) Только пинов бы побольше...

А есть ли плата, как Мега, только памяти и пинов побольше? А то у меня код для индикации барометра до сотых не влезает, пришлось до десятых ужать...

[Krysnic]

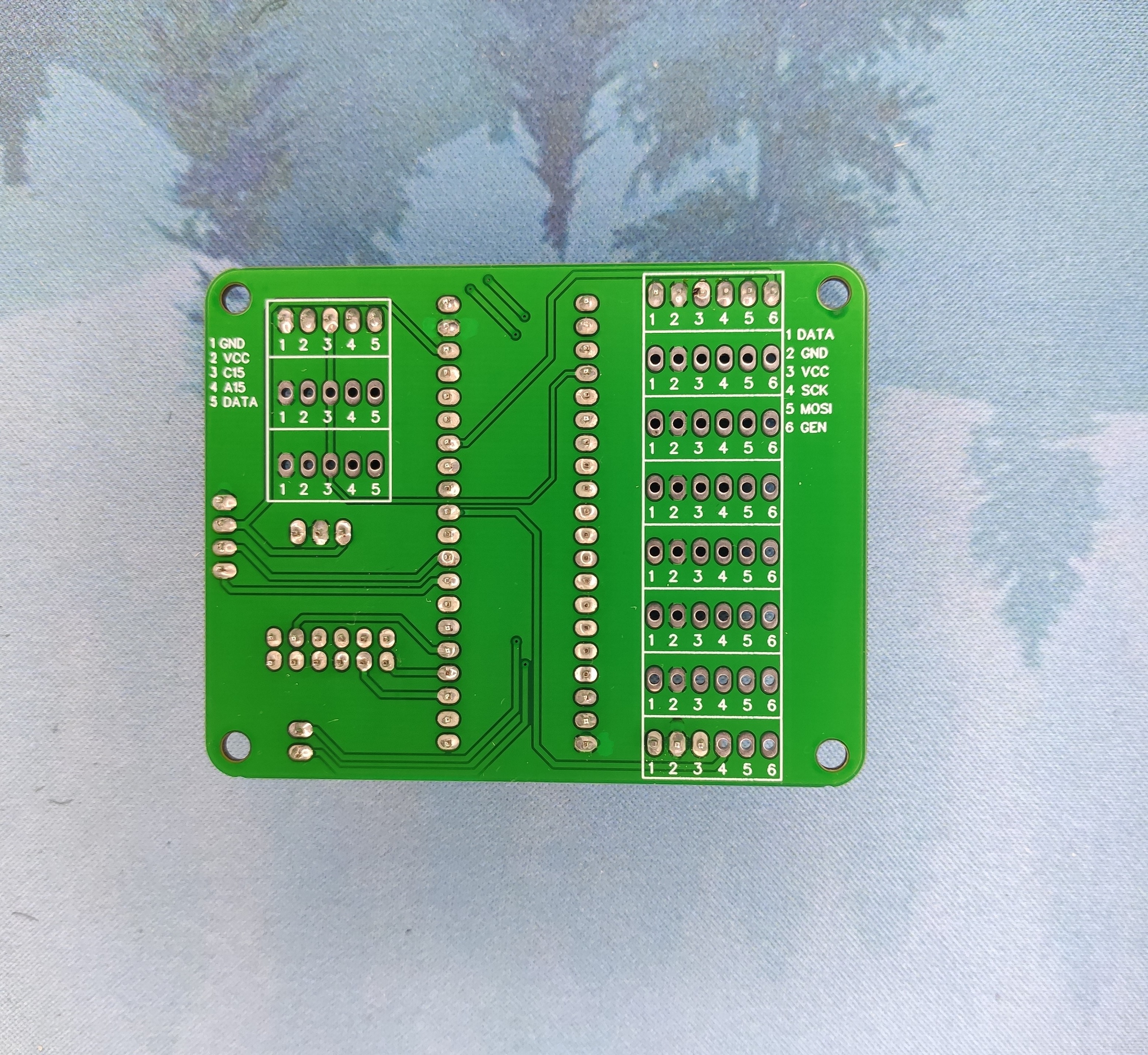

Наконец то собрал шильд для тестов.





[Krysnic]

Наконец то выходные и можно отдохнуть от работы.

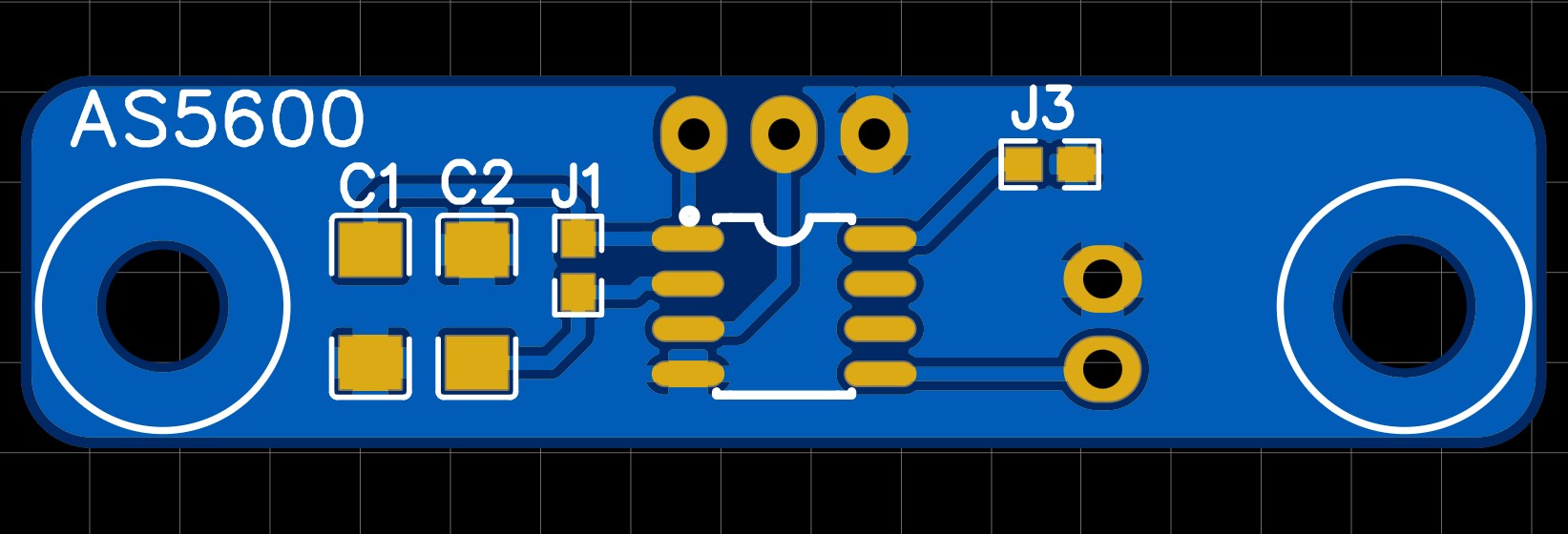

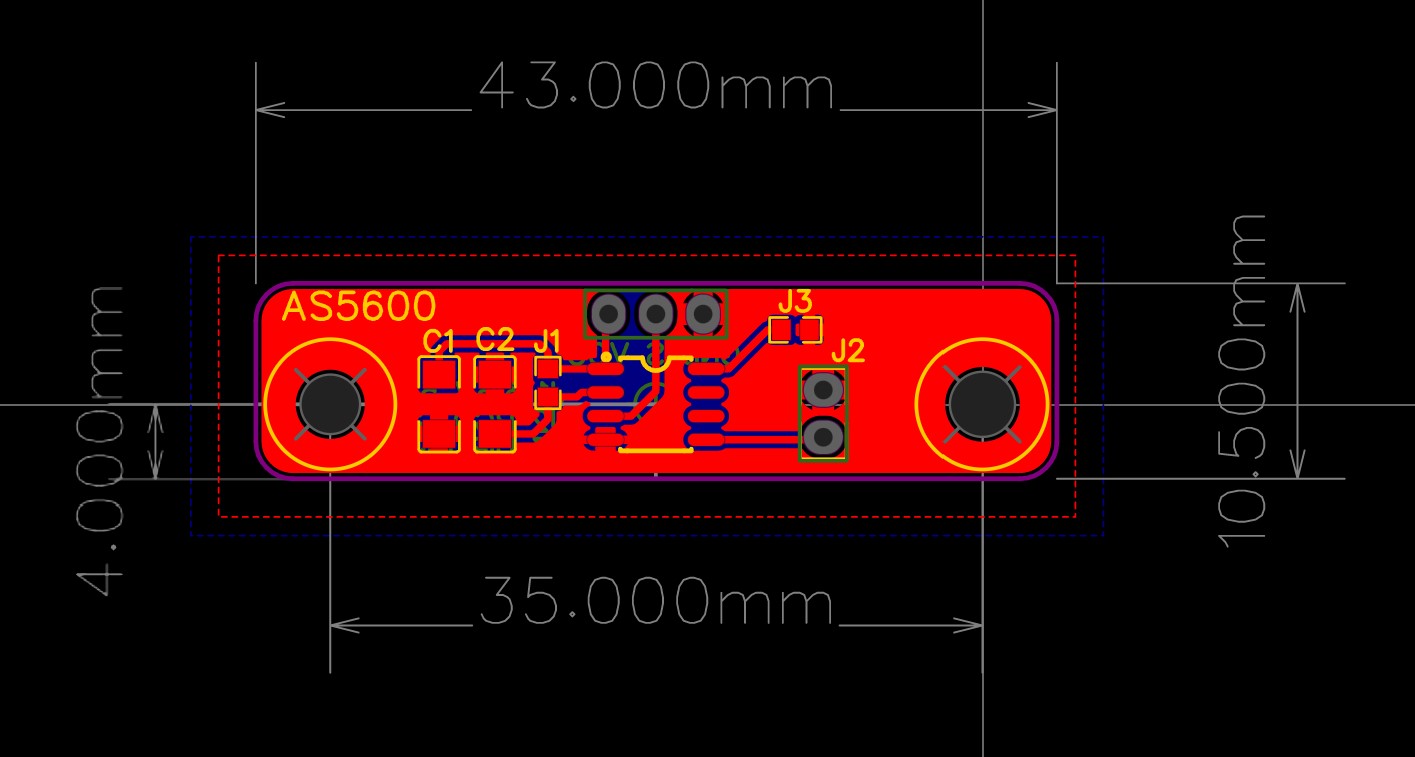

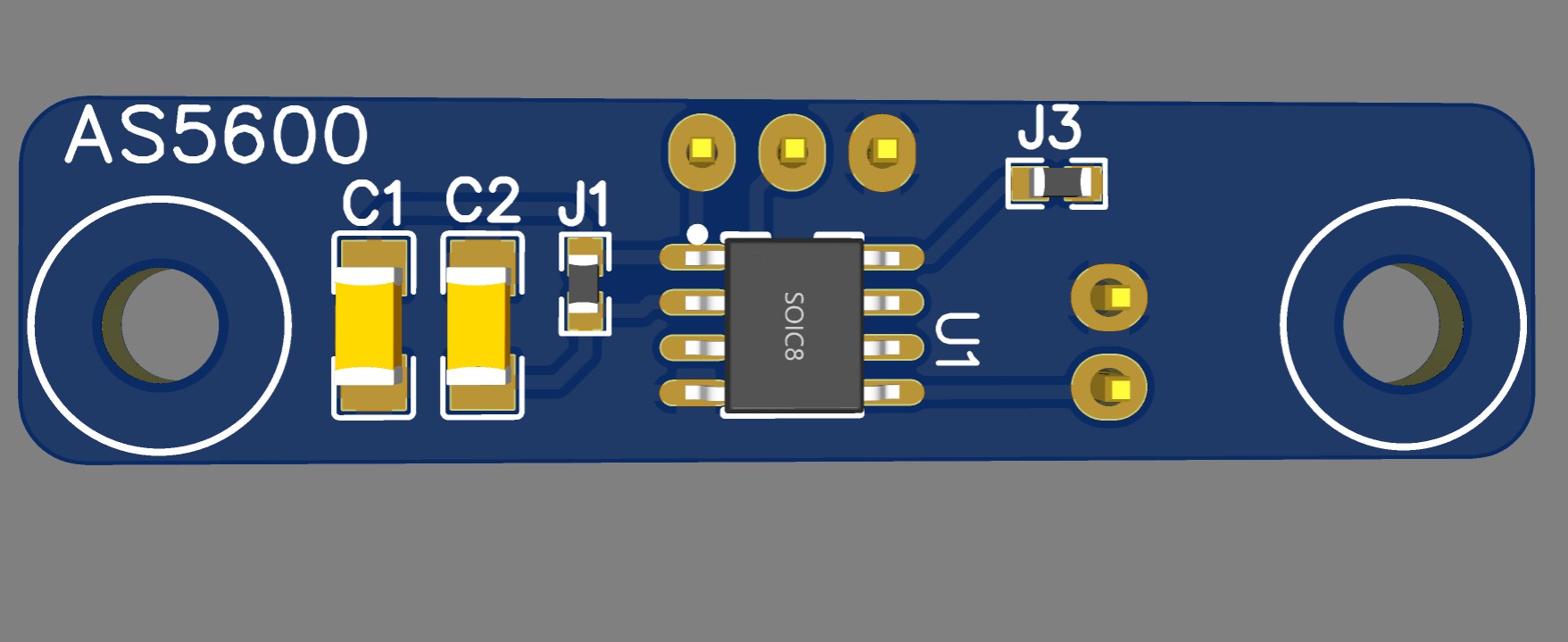

Довел до ума схему для датчика AS5600. Подумав решил отказаться от цифрового подключения, по крайней мере пока.

Перемычка J1 для выбора питания, перемычки J2 и J3 для программирования.

Осталось облагородить подписать и все перепроверить.





[sergeype]

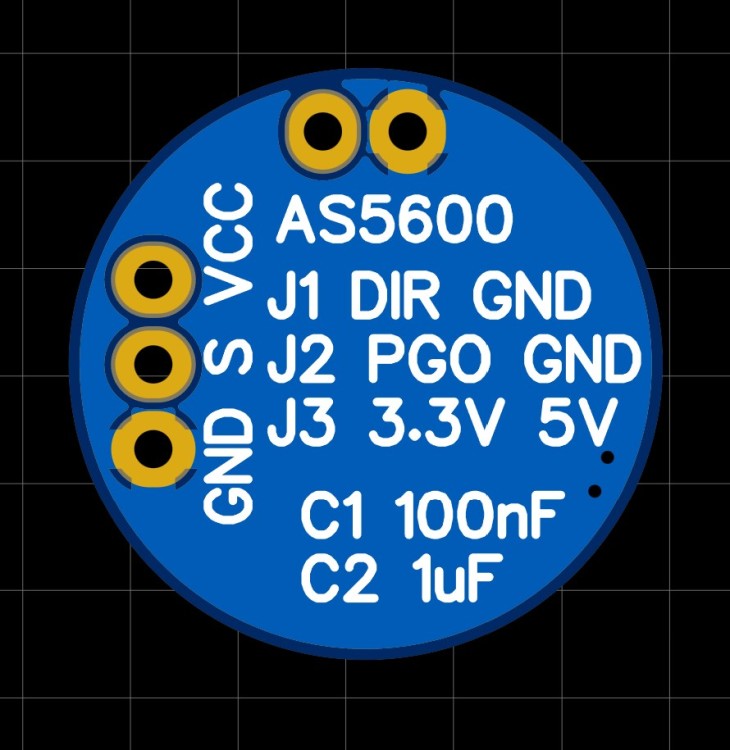

Настоятельно рекомендую добавить вариант платы для AS5600 круглой формы, который позволит: а) делать бесконтактные датчики из китайских г..норезисторов в металлических корпусах и б) заменять такого же качества резисторы в квадрантах Saitek/ Logitech, коими пользуется довольно много коллег. Я свою универсальную версию (круглая или прямоугольная, выложена двумя страницами ранее) использую, как правило, в круглом форм-факторе (диаметр 14 мм) как раз для второстепенных осей; для основных все-таки лучше TLE ничего не придумано...

[Krysnic]

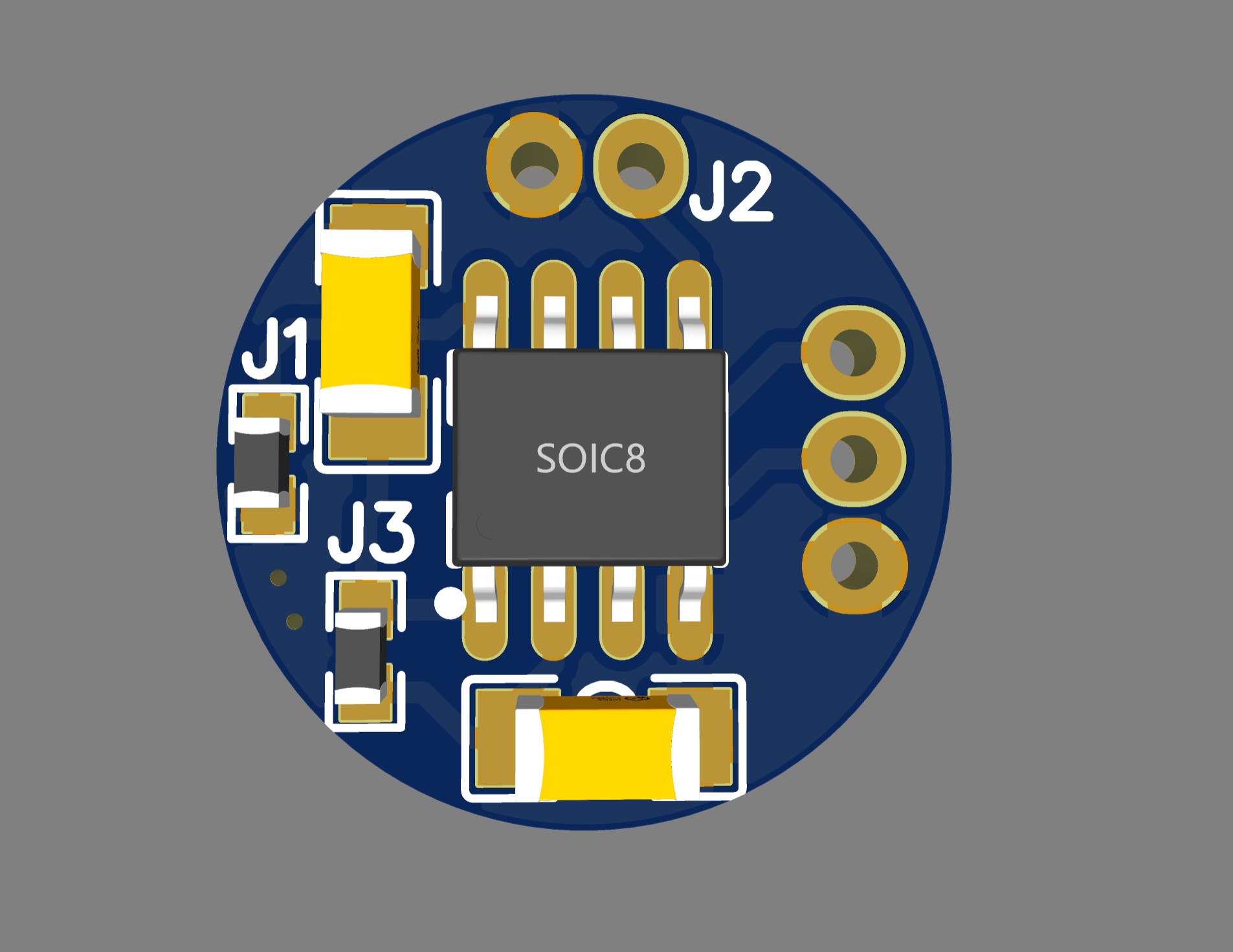

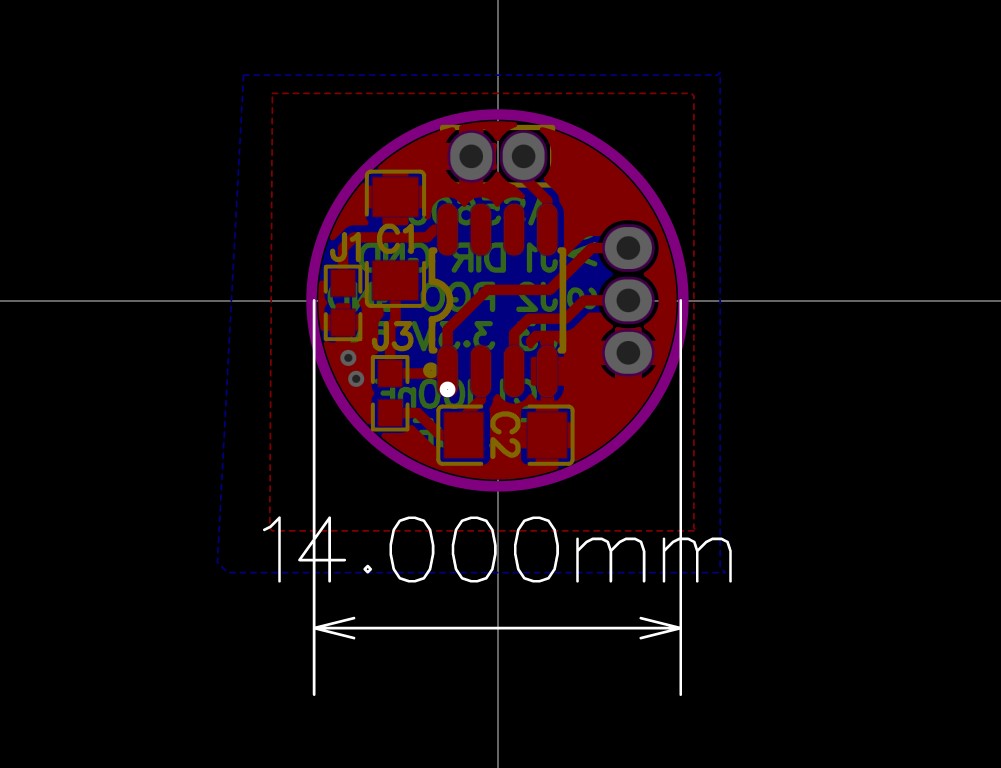

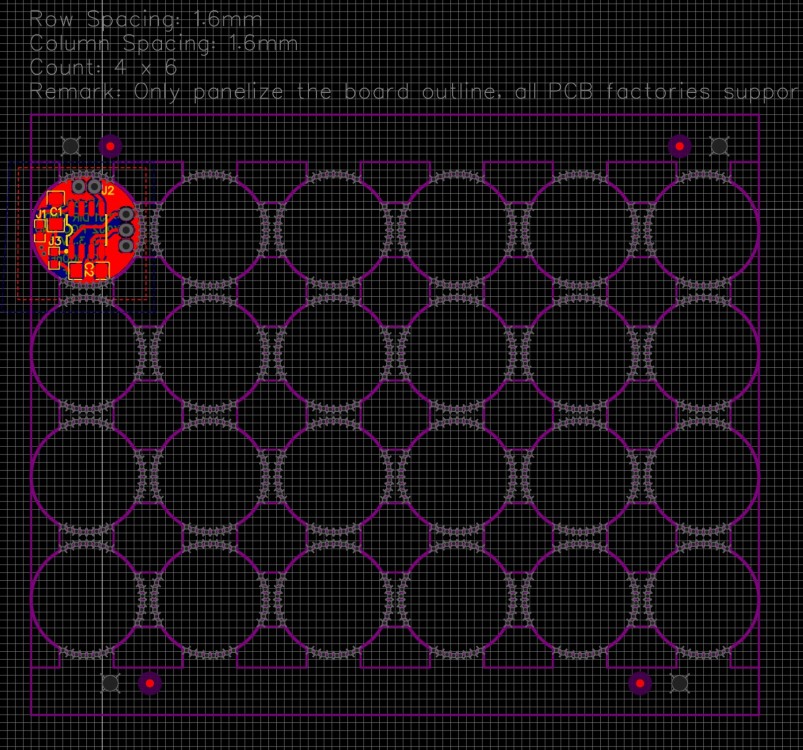

Сделал, не знаю только сколько за такую панельку запросят денег. Хотя можно одну строку убрать.





[MYCYJIbMAHUH]

16 минут назад, Krysnic сказал:

Сделал, не знаю только сколько за такую панельку запросят денег. Хотя можно одну строку убрать.





Я таких кругленьких хочу))).Для осей тормоза на педали.Сами датчики в защитных колпаках будут устанавливаться.

[sergeype]

Совсем забыл- рекомендация из опыта применения: перемычка, задающая направление вращения, на фиг не нужна, поскольку инверсию оси можно задать и в конфигураторе, и в симе. Только путаться, в какую сторону крутить при калибровке, что чревато непоправимой установкой неправильного угла и большим количеством трехэтажных фраз на радость домочадцам?. Просто замкнуть 8-ю ногу на землю и помнить, что калибровка всегда по часовой стрелке.

[Krysnic]

Гербер файлы датчиков AS5600. Панельки с панелизацией, у круглых 3*6 у прямоугольных 3*2.

Да, я перемычку 8 ноги делал только на землю.







Gerber_PCB_AS5600 14mm_2023-01-02.zip Gerber_PCB_AS5600_2023-01-02.zip

[Krysnic]

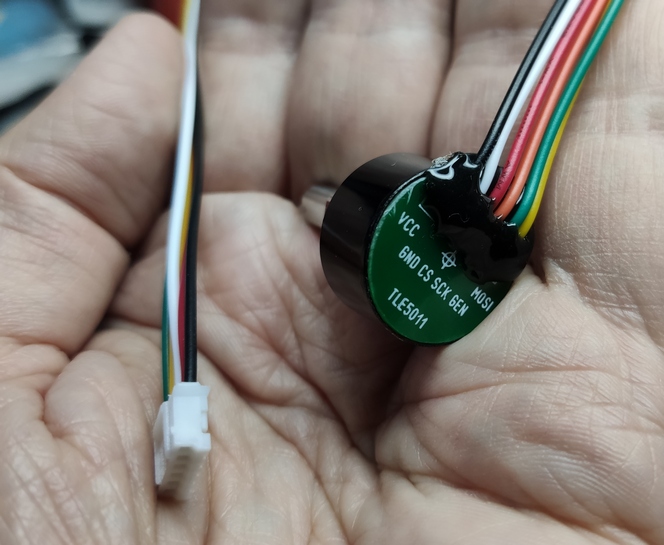

Датчики TLE5011 круглые 14мм. Так же с панелизацией 3*6

Gerber_PCB_TLE5010 14mm_2023-01-03.zip

[ZERgyt]

А крепить как такой круглый ?

[sergeype]

7 минут назад, ZERgyt сказал:

А крепить как такой круглый ?

Вклеивать, например, на термоклей. Под спойлером- пара примеров (один, правда, с TLE5011, но принцип тот же).

Скрытый текст



[Krysnic]

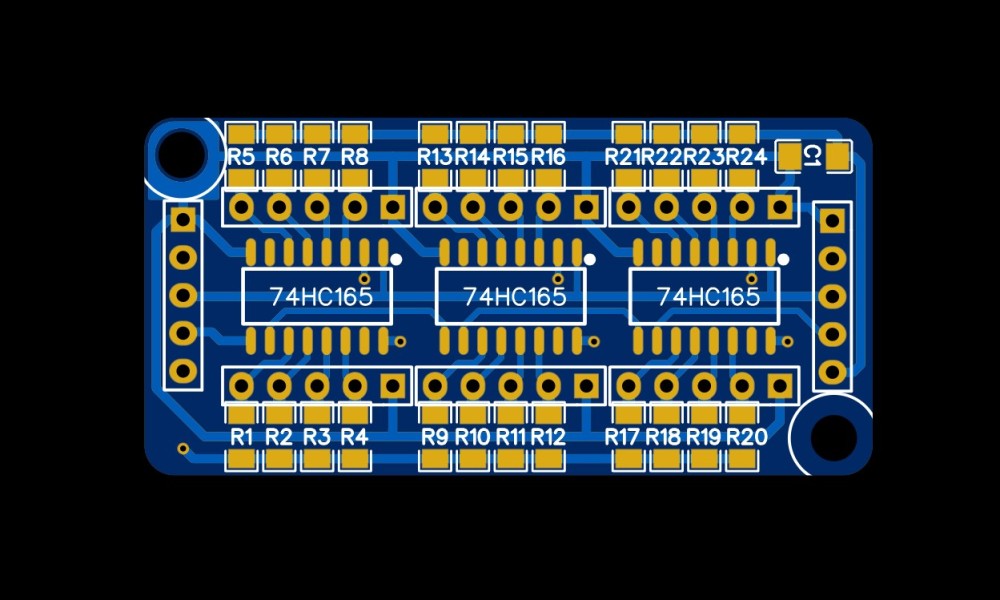

Наконец то руки дошли и до сдвиговых регистров. Габариты выходят 49*24мм, с панелизацией 3*2 входит в пределы 100*100мм.



Надо будет еще запилить диодную матрицу, как раз на моем шильде 12 ножек есть. Выйдет матрица на 36 кнопок. В некоторых случаях диодная матрица

предпочтительнее, плюс проще в сборке и дешевле.

[MYCYJIbMAHUH]

11 минут назад, Krysnic сказал:

Наконец то руки дошли и до сдвиговых регистров. Габариты выходят 49*24мм, с панелизацией 3*2 входит в пределы 100*100мм.



Надо будет еще запилить диодную матрицу, как раз на моем шильде 12 ножек есть. Выйдет матрица на 36 кнопок. В некоторых случаях диодная матрица

предпочтительнее, плюс проще в сборке и дешевле.

А на сдвиговых  4021 будет шильд?

[Krysnic]

С ними еще разбираться нужно, когда ни будь сделаю.

[sergeype]

3 часа назад, MYCYJIbMAHUH сказал:

А на сдвиговых  4021 будет шильд?

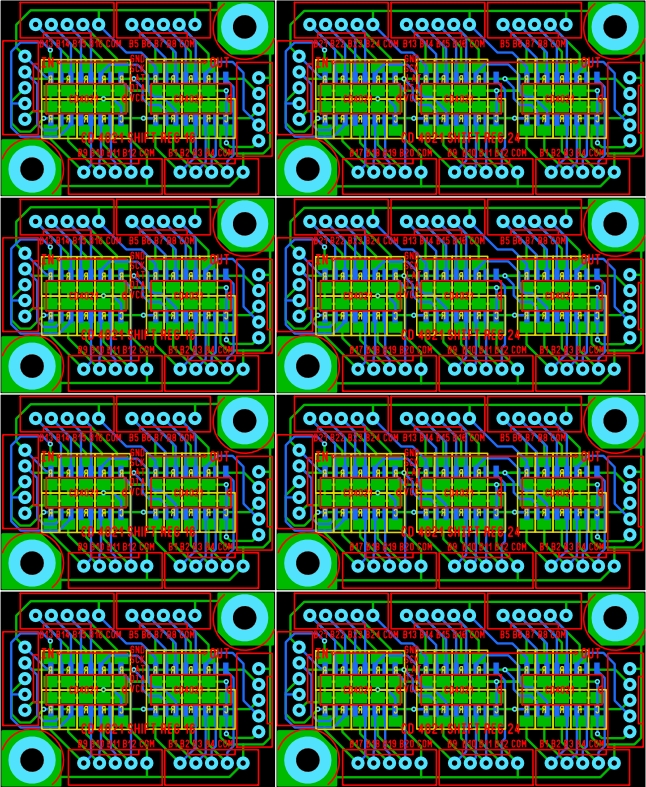

Давно разведены, на два регистра- 35ммх25 мм, на три- 47ммх25мм. Как раз жду приезда панелей от JLCPCB; Gerber нужен?
