10 часов назад, =FA=CATFISH сказал:

Не обращай внимания на страшилки от Комароффа.

Если прикрутишь датчик от Кабана, очень многие тебя на руках носить станут и вечную славу провозглосят.

Глядишь и святым станешь как Миндог ))



Ты только что перенастроил мозг автора от всех остальных целей ?

Потестил бетку занимающую память на ~35% меньше, ну работает. Наверное это очень хорошо в связи с ростом количества хотелок.

ПС про мозг шутка - пуст все получат то что хотят - Аминь!

[WG_Magners]

3 часа назад, =M=PiloT сказал:

Ты только что перенастроил мозг автора от всех остальных целей ?

Потестил бетку занимающую память на ~35% меньше, ну работает. Наверное это очень хорошо в связи с ростом количества хотелок.

ПС про мозг шутка - пуст все получат то что хотят - Аминь!



Меня не так просто сбить с пути) Вообще добавление новых датчиков немного отъезжает по срокам, внедрение шифтов натолкнуло на сильную модернизацию системы назначения кнопок (в сторону большей гибкости).
По осям уже сейчас есть результаты:


Скрытый текст

TLE5011 откалиброванный на диапазон углов около 30 градусов:



Precision Tester



VKB joytester



Скрытый текст

TLE5011 откалиброванный на полную шкалу 360 градусов:



Precision Tester

VKB joytester



Изменено 27 января 2020 пользователем WG_Magners

[=VCC=Ghash34]

разрешение оси повысилось?

[WG_Magners]

1 минуту назад, =VCC=Ghash34 сказал:

разрешение оси повысилось?

Да, теперь на 30 градусах получается что-то около 12 бит (возможно на самом деле меньше, но не то чтобы сильно)

[=VCC=Ghash34]

а де новая прошивка?

[WG_Magners]

1 минуту назад, =VCC=Ghash34 сказал:

а де новая прошивка?

в разработке

[=VCC=Ghash34]

скоро уже соберу франкенштейн джой на вашем контроллере

[1./SG2_GIR]

Ты нам тока не забудь показать )))



[=VCC=Ghash34]

само собой

[popoffskiy]

Ребята, а кто-то сможет подсказать, энкодер можно использовать как ось?

[=FA=CATFISH]

2 часа назад, popoffskiy сказал:

Ребята, а кто-то сможет подсказать, энкодер можно использовать как ось?

Можно, если функция имеет два представления: в виде аналоговой и в виде дискретной

[popoffskiy]

14 минут назад, =FA=CATFISH сказал:

Можно, если функция имеет два представления: в виде аналоговой и в виде дискретной

Намек понял, перефразирую, https://www.rcscomponents.kiev.ua/datasheets/ec1101s-datasheet.pdf есть вот такой энкодер, каким образом его можно заставить работать на этой плате, не подскажите? В электронике дно, но дико загорелся собрать себе джой. Закончил с механикой, осталось вот электроника...

[=FA=CATFISH]

4 минуты назад, popoffskiy сказал:

Намек понял, перефразирую, https://www.rcscomponents.kiev.ua/datasheets/ec1101s-datasheet.pdf есть вот такой энкодер, каким образом его можно заставить работать на этой плате, не подскажите? В электронике дно, но дико загорелся собрать себе джой. Закончил с механикой, осталось вот электроника...

Абисняю по букофкам.

Энкодеры без разницы какой конторы.

Энкодеры подключаются заместо кнопачек.

Если функция, например ГАЗ ( он же TROTTLE) имеет в игре возможность управляться и как аналоговая ось и кнопачками, то на эту функцию можно назначить энкодер, который при помощи его вращения переключает кнопачки в определенном порядке - и взад и в перед.



В этом контроллере прошивка для кнопок на регистрах (ну шоб кнопок было в достатке) ныне проходит апробацию.

Или уже прошла WG_Magners?

[=VCC=Ghash34]

регистры уже есть

[=M=PiloT]

7 минут назад, =FA=CATFISH сказал:

(ну шоб кнопок было в достатке)

Осьминоги ))

[=FA=CATFISH]

13 минут назад, =VCC=Ghash34 сказал:

регистры уже есть









7 минут назад, =M=PiloT сказал:

Осьминоги ))

Побольше осьминогов, чем больше -  тем луТьше. Их все любят. Мммм... Скушают, сколько не дай



Изменено 28 января 2020 пользователем =FA=CATFISH

[1./SG2_GIR]

Чё то 3 пиновые ищу , не попадаются... Энкодоры типа вот таких CTS 288. У нас кто то продаёт аналогичные?

[Johnet]

3 часа назад, popoffskiy сказал:

есть вот такой энкодер,

У этого энкодера разрешение 15 щелчков на один оборот. Вам две передачи придется делать с передаточным числом 1:6, что бы более менее приличное разрешение было. Кроме того прошивка это делать не позволяет.

Кстати вот еще две фишки.для обсуждения:

1. Кнопки в ось. При нажатии одной кнопки значение оси увеличивается с определенным шагом, при нажатии на другую уменьшается, при нажатии на третью становится в предустановленое значение (центр, либо какое то из крайних положений). Это расширит возможность использования энкодеров. В сочетании со сложением осей, триммирование ЛА можно делать только аппаратной частью джойстика.

2. Ось в кнопки (извиняюсь если было): в промежутке между заданными значениями оси срабатывает виртуальная кнопка.

Изменено 28 января 2020 пользователем Johnet

[WG_Magners]

3 минуты назад, Johnet сказал:



Кстати вот еще две фишки.для обсуждения:.

Кнопки в оси планирую чуть позже сделать, это в обязательных долгосрочных планах.

Оси в кнопки есть уже пару версий как.

7 часов назад, popoffskiy сказал:

Ребята, а кто-то сможет подсказать, энкодер можно использовать как ось?

Кэт всё верно расписал, сама плата пока что не умеет преобразовывать кнопки (читай энкодеры) в оси, поэтому пока что можно только средствами игры замапить кнопки на ось

[=VCC=Ghash34]

а вот корпус для франкенштейна

[-DED-Ron]

Такую кастрюлю не жалко распускать на корпус?

[=VCC=Ghash34]

Только что, -DED-Ron сказал:

Такую кастрюлю не жалко распускать на корпус?

раздел вкб в другой части форума

[Vumpel18]

Не плюй в колодец молодец.

[=M=PiloT]

Теперь любую физ. кнопку можно сделать любой логической,  а так же + 5 шифтов. Вроде работает как положено. Шифты на срабатывание пробовал, на применение нет. В общем раздел ButtonConfig стал такой жирный и совсем другой, больше возможности комбинирования на порядок.

[WG_Magners]

Раз уж Пилот проспойлерил, то выложу сегодня версию для открытых тестов) Не релиз, а относительно стабильную промежуточную сборку без подробных инструкций на гитхабе

[WG_Magners]

Тестовая версия 1.03b4:



Нового:

• Увеличено разрешение по осям
• Сделано разделение на логические и физические кнопки
• Добавлены шифты

Разделение на логические и физические кнопки дает возможность присваивать физическим кнопкам произвольные номера в системе, дублировать вывод с кнопок, отключать кнопки и т.д. В общем повысилась гибкость системы назначения кнопок.



Шифты назначаются на логические кнопки, поэтому для них доступны все модификаторы, которые доступны для обычных кнопок (инверсия, защелка и т.д.). Кроме того действие шифтов распространяется не на всю раскладку, а только на те физические кнопки, которым соответствуют логические кнопки с назначенным шифтом. Это дает возможность назначить шифты только на часть кнопок устройства.
Еще так как шифты назначаются на логические кнопки, то на них тоже можно назначить шифты, таким образом каскадируя их действие. Не знаю каким извращенцам может понадобиться, но вдруг))

В целом версия вроде бы стабильная, но тестировалась мало, поэтому могут быть косяки. О них по возможности сообщайте в личку.

Конфигуратор  https://yadi.sk/d/-S3b6IF7axHPSA
Прошивка  https://yadi.sk/d/LVmEIWDHTyGJHQ



По идее должно шиться бином из программы, если на плате стояла прошивка не ниже 1.02. Если будет тупить, то шейте hex программатором

[MYCYJIbMAHUH]

А можно прописать алгоритм работы энкодера?Не устраивает к примеру когда крутишь вперёд срабатывает кнопка назад.Если по одному два щелчка давать,то нормально.Но вот я энкодер настроил на зум(Приблизить-отдалить-нормальный зум).

[WG_Magners]

7 минут назад, MYCYJIbMAHUH сказал:

А можно прописать алгоритм работы энкодера?Не устраивает к примеру когда крутишь вперёд срабатывает кнопка назад.Если по одному два щелчка давать,то нормально.Но вот я энкодер настроил на зум(Приблизить-отдалить-нормальный зум).



В какой версии прошивки? Я вроде как раз в прошлом обновлении это вылечил и сколько не крутил, у меня всё чётко было

[MYCYJIbMAHUH]

1 минуту назад, WG_Magners сказал:



В какой версии прошивки? Я вроде как раз в прошлом обновлении это вылечил и сколько не крутил, у меня всё чётко было

Спасибо.Я пока ещё mmjoy2 мучаю.Ещё одна причина следующий девайс собрать на вашей площадке.

[=VCC=Ghash34]

8 часов назад, Vumpel18 сказал:

Не плюй в колодец молодец.

извинити

[SV7_Electric]

Заказал себе платку с программатором.)

[MYCYJIbMAHUH]

11 часов назад, WG_Magners сказал:





Ещё один важный вопрос.Вы можете заставить датчик 5010-5011 работать как 90333?

Было бы вообще сказка!!!

[=FA=CATFISH]

53 минуты назад, MYCYJIbMAHUH сказал:

...Вы можете заставить датчик 5010-5011 работать как 90333?

...

В каком смысле?

[l3VGV]

Полагаю в смысле как uzz9000, т.е. выдавать наружу аналоговый сигнал, для апгрейда старых резисторных джоев на магнитные датчики?

[=1stBL=ch_voron]

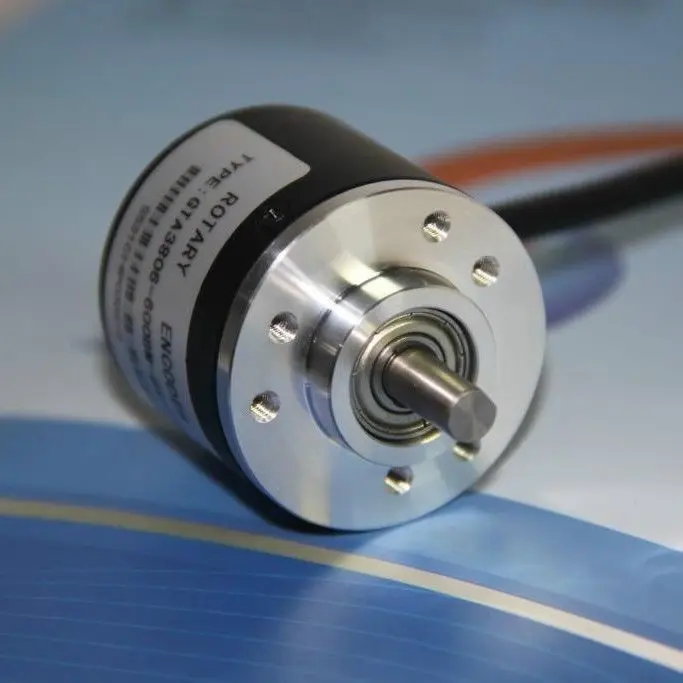

Извиняюсь, что влажу в ваш круг, но я задавал вопрос в полумёртвой ветке тундры, мне никто не ответил. Даже пароль вспоминать пришлось ради этого. Вот такие хреновины можно использовать в качестве энкодеров? Можно ли такое подружить с обсуждаемым контроллером?



Скрытый текст

https://aliexpress.ru/item/4000143910873.html?spm=a2g0o.detail.1000060.1.22503269JcyNcE&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=c5dbba05-bfc3-4dbf-90c1-9ab15c709cde



Скрытый текст



Скрытый текст

https://aliexpress.ru/item/4000451302161.html?spm=a2g0o.detail.1000014.9.38203269LPBPM0&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.142407.0&scm_id=1007.13338.142407.0&scm-url=1007.13338.142407.0&pvid=fedc89b2-e625-4cba-8381-5869917e5b33&aff_request_id=d71cd43a37fa4fe39951cebb755abedd-1580196145798-08098-VnYZvQVf&dp=513347684e2cce8e4359dcad45d0b528&af=843361&cv=47843&afref=&mall_affr=pr3&dp=513347684e2cce8e4359dcad45d0b528&af=843361&cv=47843&afref=&mall_affr=pr3&aff_request_id=f352371a55254f52ab730a5a0bf0732a-1580241833486-00624-VnYZvQVf&aff_platform=aaf&cpt=1580241833486&sk=VnYZvQVf&aff_trace_key=f352371a55254f52ab730a5a0bf0732a-1580241833486-00624-VnYZvQVf&terminal_id=5c090224db3b45e1bd9e1c1067a1e739



Скрытый текст



Если я правильно понял, это энкодеры промышленного класса. Первый на 12 бит, второй - не понял, но у них есть несомненные достоинства - корпус из металла, ось на подшипнике и посадочные под болты. Я подумал - а нельзя ли такое использовать без дополнительных плясок с бубном в качестве осей РУДа? Только тормозную площадку поставить и готовая ось.

Изменено 30 января 2020 пользователем =1stBL=ch_voron

[MYCYJIbMAHUH]

1 час назад, =FA=CATFISH сказал:

В каком смысле?



46 минут назад, l3VGV сказал:

Полагаю в смысле как uzz9000, т.е. выдавать наружу аналоговый сигнал, для апгрейда старых резисторных джоев на магнитные датчики?

 Чтобы тлешка(один сенсор) работал на две оси,как датчик джойстика т-16000.

Мега_Мозк отписался как-то,что в одной из прошивок mmjoy2 такое возможно.Только у меня и ещё кто-то пробовал ничего не вышло.

Изменено 30 января 2020 пользователем MYCYJIbMAHUH

[Johnet]

6 минут назад, =1stBL=ch_voron сказал:

Первый на 12 бит

Вроде выдает аналоговый сигнал: P3022 выводит электрический сигнал, пропорциональный вращательному углу

7 минут назад, =1stBL=ch_voron сказал:

второй - не понял

Вроде как написано инкрементный Поворотный энкодер

Т.о. первый, видимо эти устройства можно подключить первый - как аналоговую ось, второй - как энкодер. Да поправят меня не согласные.

[=1stBL=ch_voron]

6 минут назад, Johnet сказал:

Вроде выдает аналоговый сигнал: P3022 выводит электрический сигнал, пропорциональный вращательному углу

"Разрешение 360 °/4096 (12 бит) и asymp; 0,088 °" ???

Готовая конструкция уж больно заманчивая.

Изменено 30 января 2020 пользователем =1stBL=ch_voron

[=FA=CATFISH]

14 минут назад, MYCYJIbMAHUH сказал:



 Чтобы тлешка(один сенсор) работал на две оси,как датчик джойстика т-16000.

Мега_Мозк отписался как-то,что в одной из прошивок mmjoy2 такое возможно.Только у меня и ещё кто-то пробовал ничего не вышло.

ТЛЕ 5010 - измеряет только угол магнитного поля в одной плоскости

90333 - 3Д сенсор.

Как???



[Johnet]

9 минут назад, =1stBL=ch_voron сказал:

"Разрешение 360 °/4096 (12 бит) и asymp; 0,088 °" ???

Готовая конструкция уж больно заманчивая.

Еще раз. Судя по описанию выход у него аналоговый от 0 до 5 В. Оцифровка будет происходить внутренним АЦП контроллера а не энкодером. Т.е. Фактически (если не вдаваться в устройство, а взять за основу выходной сигнал). Это не энкодер, а переменный резистор.
