Опубликовано: (изменено)

Прошу прощения ,хотелось бы ради примера сравнить  два датчика на собственном опыте.

Датчик аналоговый MLX-90333 500 отсчётов(то что показывает конфигуратор) сравнил с TLE-5010 .Провёл на обоих джойстиках около 400 боёв в тундре СБ на двоих.

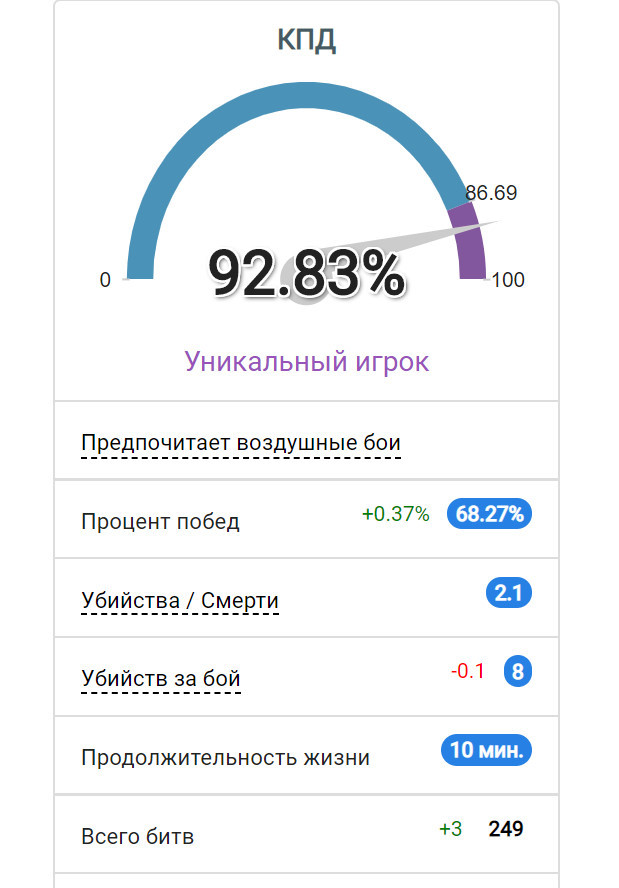

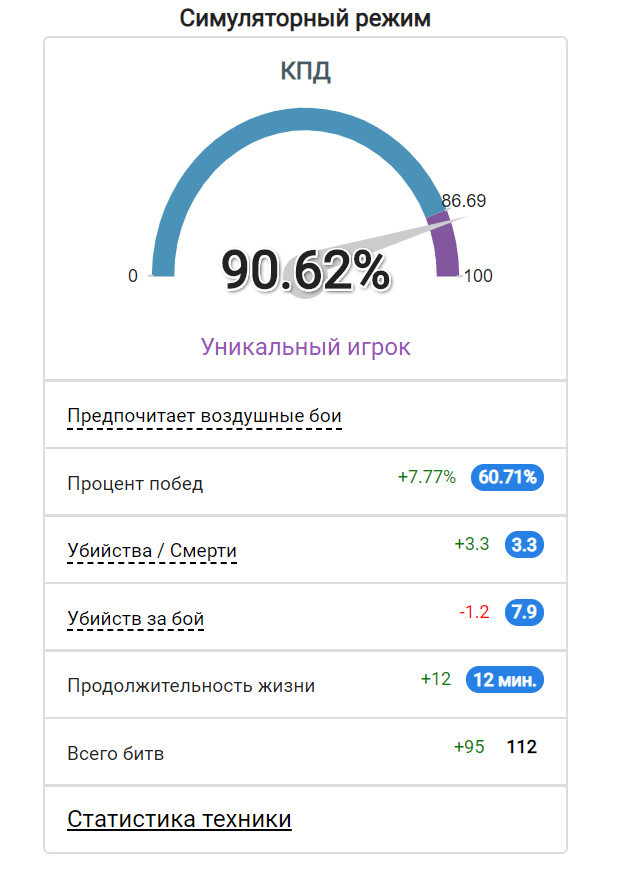

Сравнить примерно можно по предоставленной статистике определённым сайтом.Летал в основном на И-153 Чайка и P-36G с разных аккаунтов.

Результативней оказался джойстик с датчиком MLX 90333.Незнаю,может разное расположение джойстиков,90333 висит на кресле справа.Джойстик с датчиками 5010 стоит на столе передо мной.Вот у меня последнее время вопрос появился,может с TLE 5010 что-то не так.Не мог же я разучиться стрелять на упреждение?

Скрытый текст

1636412939_bandicam2020-01-2320-46-56-370.thumb.jpg.3f02f36c3c3c0f32c8aaa15da1befafa.jpg 2002018840_bandicam2020-01-2320-45-06-915.thumb.jpg.facfb8700d8dfdac4f2ad96e6747bfba.jpg



Изменено пользователем MYCYJIbMAHUH
  • ХА-ХА 1
Опубликовано: (изменено)
10 минут назад, MYCYJIbMAHUH сказал:

Прошу прощения ,хотелось бы ради примера сравнить  два датчика на собственном опыте.

Датчик аналоговый MLX-90333 500 отсчётов(то что показывает конфигуратор) сравнил с TLE-5010 .Провёл на обоих джойстиках около 400 боёв в тундре СБ на двоих.

Сравнить примерно можно по предоставленной статистике определённым сайтом.Летал в основном на И-153 Чайка и P-36G с разных аккаунтов.

Результативней оказался джойстик с датчиком MLX 90333.Незнаю,может разное расположение джойстиков,90333 висит на кресле справа.Джойстик с датчиками 5010 стоит на столе передо мной.Вот у меня последнее время вопрос появился,может с TLE 5010 что-то не так.Не мог же я разучиться стрелять на упреждение?

  Показать содержимое

1636412939_bandicam2020-01-2320-46-56-370.thumb.jpg.3f02f36c3c3c0f32c8aaa15da1befafa.jpg 2002018840_bandicam2020-01-2320-45-06-915.thumb.jpg.facfb8700d8dfdac4f2ad96e6747bfba.jpg




Получается, что MLX 90333 результативнее на 2.21 процента. Путем нехитрых вычислений, можем выяснить, что практическая разрешающая способность датчика TLE5010  составляет 97.79% от разрешающей способности датчика 90333, что в свою очередь составляет 65536*0.9779=64087 отсчетов. Кто там спрашивал какая чувствительность у TLE? :)

P.S. @MYCYJIbMAHUH, я очень надеюсь что это была шутка юмора)

Изменено пользователем WG_Magners
  • ХА-ХА 1
Опубликовано: (изменено)

Скорей моторика разная. Справа и по центру Джои. Руки по разному лежат. Вот и разброс по этому..))

Изменено пользователем 2/SG2_GIR
Опубликовано:

Забыл самое главное упомянуть.У джойстика с датчиком 90333 отклонения ручки-12 градусов,у джойстика с датчиками 5010-25 градусов.Высота рычагов почти одинаковая.

Опубликовано:
7 минут назад, WG_Magners сказал:


Получается, что MLX 90333 результативнее на 2.21 процента. Путем нехитрых вычислений, можем выяснить, что практическая разрешающая способность датчика TLE5010  составляет 97.79% от разрешающей способности датчика 90333, что в свою очередь составляет 65536*0.9779=64087 отсчетов. Кто там спрашивал какая чувствительность у TLE? :)

Чушь собачья.

Моторика, а не точность датчиков здесь виновник торжества.

  • Нравится 2
  • Поддерживаю! 1
Опубликовано:
14 минут назад, Vumpel18 сказал:

Чушь собачья.

Моторика, а не точность датчиков здесь виновник торжества.

Бенефис вашего красноречия!



15 минут назад, MYCYJIbMAHUH сказал:

Забыл самое главное упомянуть.У джойстика с датчиком 90333 отклонения ручки-12 градусов,у джойстика с датчиками 5010-25 градусов.Высота рычагов почти одинаковая.

А вот это по яблоку

23 минуты назад, 2/SG2_GIR сказал:

Скорей

А теперь вспомни в этой связи мои расклады в личке))

(в связи второй цитатой данного поста)

ПС если взять холл, тлее и еще что то подобное и ухудшить их линейность на 10%, а биттность в двое это на результат не повлияет

22 минуты назад, MYCYJIbMAHUH сказал:

Забыл самое главное упомянуть.У джойстика с датчиком 90333 отклонения ручки-12 градусов,у джойстика с датчиками 5010-25 градусов.Высота рычагов почти одинаковая.

Большой ход для систем управления где из одной координаты ху нужно быстро и точно переместить орган управления в другую координату ху огромный минус к точности позиционирования. Это элементарно. Хотя миф о точности при большем ходе крайне живуч, не смотря на очевидность обратного. Это правило не работает если время позиционирования не ограниченно.

Опубликовано: (изменено)

Мда... Из тестов Мусульманина выходит, что ходы вообще не имеют значения (+/-12" и +/- 25") при одинаковом софте и датчиках (+\- равных).

P/S Честно не представляю как на 12" то ? Это ж как, по миллиметру, надо выставлять положение ручки, да ещё это все в динамике........



Изменено пользователем 2/SG2_GIR
Опубликовано:
Только что, 2/SG2_GIR сказал:

Мда... Из тестов Мусульманина выходит, что ходы вообще не имеют значения (+/-12" и +/- 25") при одинаковом софте и датчиках (+\- равных).

P/S Честно не представляю как на 12" то ?

Эта теория очень ясная и к тому же имеет практическое подтверждение массой примеров и многими годами практики на разнообразных устройствах. Например результаты товарищей на тензо сайтеках  миф большого хода закапывают в могилу..итд, да тут голой теории достаточно

ПС, думаю не +- 25, а полные 12 и 25

Тк подозреваю, что у него длинорычажная система

Опубликовано:

М ну ты представь такой, короткоходный девайс... с полным ходом по осям в 24" (+/- 12") ну не всем зайдёт. Народ привык к +30"/-30" , примерно так у многих кто делает Джойстики. У нас , сделать меньше? Ну попробую. Нам все равно бустер делать надо в механике.. -2 мм от ходов. Попробую так.

На моём, переделанном, Сайтеке Х - 52. Лет 10 тому назад Илорман мне делал железную механику. Ходы по осям +/-24".

Я писал о настольниках. Напольники - длиннорычажные, под руку, имеют большую амплитуду перемещения.

Опубликовано:

Парни. Предлагаю вернуться в сабжу. По тле наработки уже есть. А там и другие подтянуть можно будет. Сейчас калибровки на рабочий диапазон углов осей реализовать надо.


  • Нравится 1
Опубликовано:
1 минуту назад, Komaroff сказал:

Парни. Предлагаю вернуться в сабжу. По тле наработки уже есть. А там и другие подтянуть можно будет. Сейчас калибровки на рабочий диапазон углов осей реализовать надо.


Я хотел так сделать, но не очень красиво получается. Я думаю просто увеличить разрядность оси, чтобы при калибровке не терялась чувствительность.


На следующее обновление у меня планы в порядке приоритета (может поменяться):

  1. Перейти с библиотек HAL на SPL чтобы облегчить код
  2. Добавить шифты
  3. Сделать энкодеры назначаемыми на произвольные кнопки
  4. Прикрутить поддержку датчика MLX 90333
  5. Добавить радио-кнопки (это не точно)
  6. Добавить функционал светодиодов привязываемых к кнопкам (это не точно)
  • Нравится 4
  • Спасибо! 1
Опубликовано:

обновить последнюю прошку на ту что выйдет позже можно без программатора ?

Опубликовано:
3 минуты назад, =VCC=Ghash34 сказал:

обновить последнюю прошку на ту что выйдет позже можно без программатора ?

Скорее всего да. Если надо будет программатором, то напишу отдельно

Опубликовано:

Меня терзают смутные сомнения насчет 90333, у которой нормальное питание 5В+-0,5В

Опубликовано:
1 час назад, =FA=CATFISH сказал:

Меня терзают смутные сомнения насчет 90333, у которой нормальное питание 5В+-0,5В

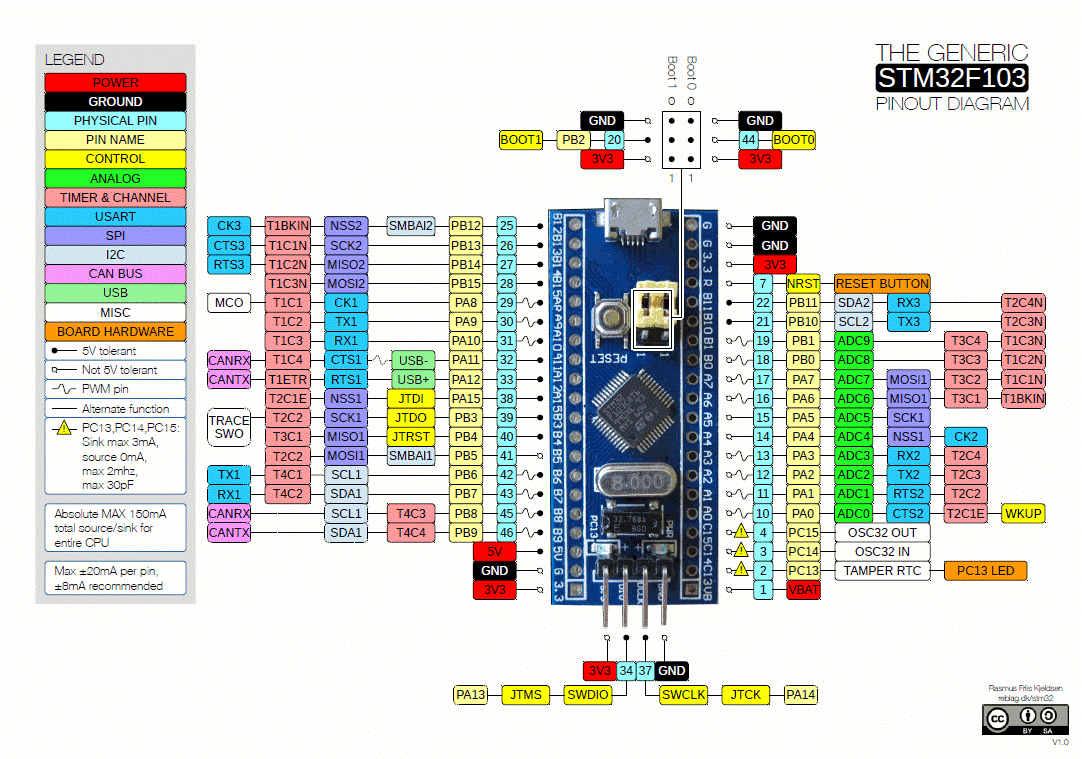

Если не будет проблем с цифровым режимом, то всё должно быть ок. На практике даже не толерантные к 5В пины STM32 нормально живут

Опубликовано:
18 минут назад, WG_Magners сказал:


На практике даже не толерантные к 5В пины STM32 нормально живут

до времени Ч.

Ох не люблю я всех этих нетрадиционных режимов и конфигураций.





Опубликовано:
Только что, =FA=CATFISH сказал:

Ох не люблю я всех этих нетрадиционных режимов и конфигураций.

Поэтому подключайте к толерантным)

Опубликовано:
1 минуту назад, WG_Magners сказал:

Поэтому подключайте к толерантным)

Вообще-то  у меня широкие взгляды на совместимость  разных видов в общественном пространстве. Но электроника - это тот случай, когда я отрицаю толерантность. ))



Опубликовано:
Только что, =FA=CATFISH сказал:

Вообще-то  у меня широкие взгляды на совместимость  разных видов в общественном пространстве. Но электроника - это тот случай, когда я отрицаю толерантность. ))



Ваше право

Опубликовано: (изменено)
4 минуты назад, WG_Magners сказал:

Ваше право

Пардон, я видимо отвлекаю от интересной  задачи по совместимости.

Завязываю.

С большим интересом слежу за результатом

Изменено пользователем =FA=CATFISH
Опубликовано:
1 минуту назад, =FA=CATFISH сказал:

Пардон, я видимо отвлекаю от интересной  задачи по совместимости.

Завязываю.

С большим интересом слежу за результатом

Ни в коем случае. я к просто к тому, что никто никому не сможет навязать пользоваться тем или этим) у нас тут всё на добровольной основе)

Опубликовано:
Только что, WG_Magners сказал:

Ни в коем случае. я к просто к тому, что никто никому не сможет навязать пользоваться тем или этим) у нас тут всё на добровольной основе)

Ну ОК.

Тогда можем потрепаться.

Тяпница как ни как. ))

Опубликовано:

Кстати, насчет совместимости логических уровней для датчиков TLE5010 и MLX90333. Цифровой интерфейс у них одинаковый, полудуплексный SPI, соответственно у микросхем имеется два входа (CS и SCK) и один вход-выход (DATA). Входы не испытывают проблем с уровнями 3.3В (при номинальном напряжении питания 5В), а DATA у обоих датчиков Open-Drain. Получается, что уровень подтяжки линии DATA определяет уровень входного напряжения для микроконтроллера, в нашем случае делаем подтяжку к 3.3В и всё работает. На случай если подтяжка таки сделана к 5В, то толерантные к 5В входы к нашим услугам.

  • Нравится 1
  • Спасибо! 1
  • Поддерживаю! 1
Опубликовано:
25.01.2020 в 14:23, WG_Magners сказал:

Кстати, насчет совместимости логических уровней для датчиков TLE5010 и MLX90333. Цифровой интерфейс у них одинаковый, полудуплексный SPI, соответственно у микросхем имеется два входа (CS и SCK) и один вход-выход (DATA). Входы не испытывают проблем с уровнями 3.3В (при номинальном напряжении питания 5В), а DATA у обоих датчиков Open-Drain. Получается, что уровень подтяжки линии DATA определяет уровень входного напряжения для микроконтроллера, в нашем случае делаем подтяжку к 3.3В и всё работает. На случай если подтяжка таки сделана к 5В, то толерантные к 5В входы к нашим услугам.

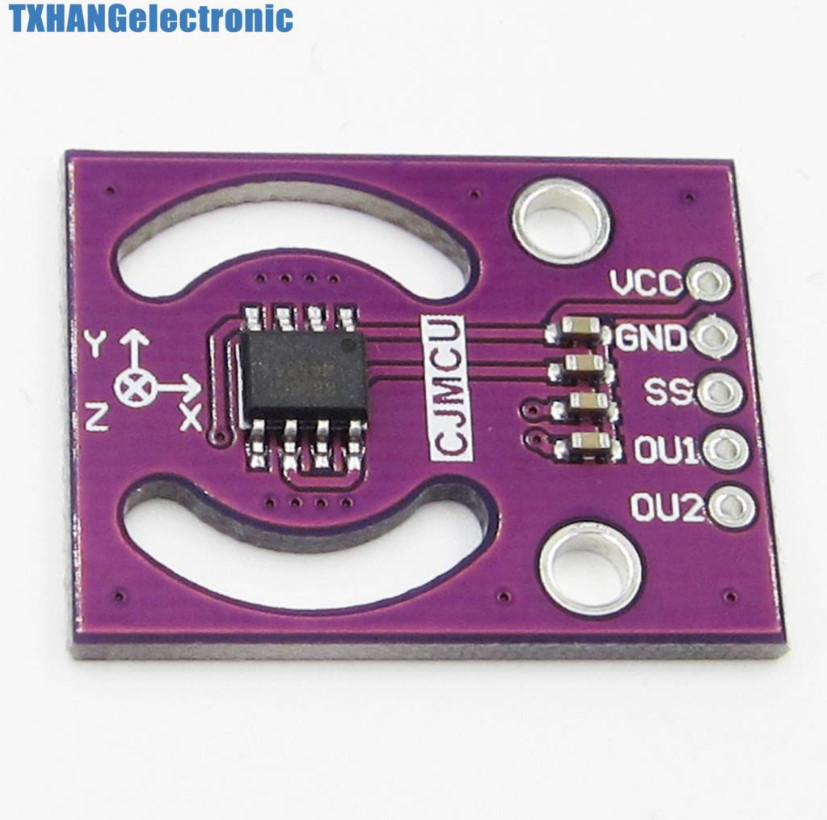

Когда Вы упоминаете о датчике MLX-90333, имеете ввиду этот?

1363058984_bandicam2020-01-2614-29-34-786.thumb.jpg.33cf09fece1ebef271689cf784f69902.jpg

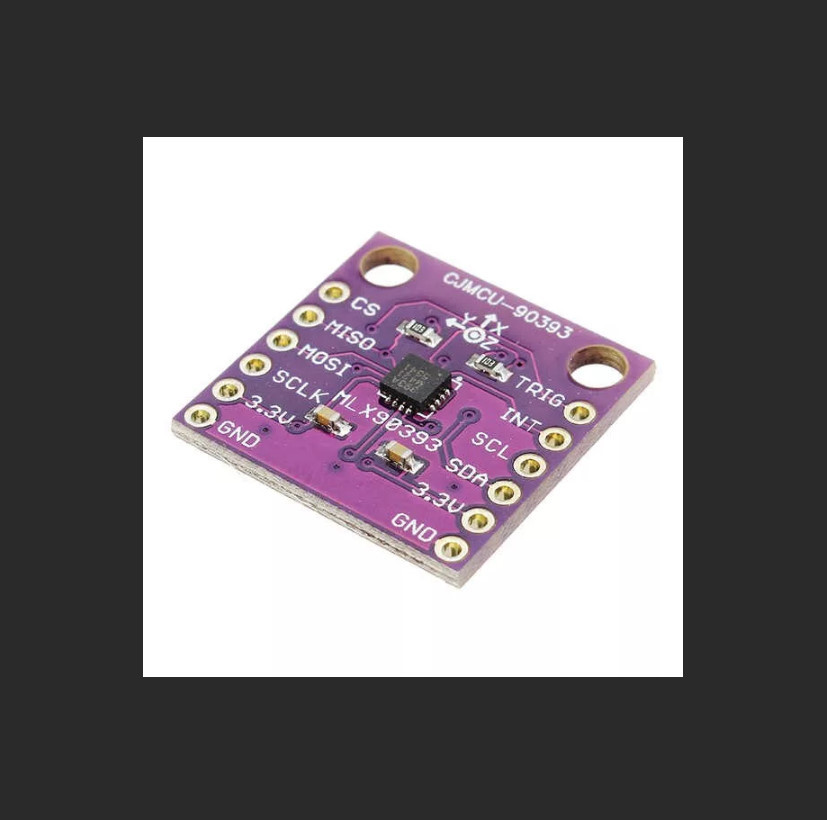

Или этот?

635378891_bandicam2020-01-2614-30-12-936.thumb.jpg.a5bd0d81abb69b0fe78a0e147defc78b.jpg



Опубликовано:
27 минут назад, MYCYJIbMAHUH сказал:

Или этот?

635378891_bandicam2020-01-2614-30-12-936.thumb.jpg.a5bd0d81abb69b0fe78a0e147defc78b.jpg



Это 90393. На платке 2 раза написано ))

Опубликовано:

как я читал для mmjoy2 90333 распаян только как аналоговый сигнал и ногу ss никуда не воткнёшь.

Неужели этот 90333 с пятью пинами будет цифру выдавать если подключить к FreeJoy. OpenSource контроллер на STM32 ?

Опубликовано: (изменено)
9 минут назад, MYCYJIbMAHUH сказал:

как я читал для mmjoy2 90333 распаян только как аналоговый сигнал и ногу ss никуда не воткнёшь.

Неужели этот 90333 с пятью пинами будет цифру выдавать если подключить к FreeJoy. OpenSource контроллер на STM32 ?

В Кабане стоит 90333 и выдает цифру



а на твоей картинке - таки да, эта платка с аналоговым сигналом

Изменено пользователем =FA=CATFISH
Опубликовано:

Парни. Режимы работы MLX90333 (цифра/аналог), а также параметры этих режимов программируются исключительно фирменным программатором, который имеет конскую цену , емнип несколько сотен баксов. Поэтому возможности доступных нам чипов определяются режимами, в которых они запрограммированы на момент продажи.


Опубликовано: (изменено)
2 часа назад, MYCYJIbMAHUH сказал:

Когда Вы упоминаете о датчике MLX-90333, имеете ввиду этот?



Я имею в виду саму микросхему, т.к. беру информацию исключительно из даташита на неё.
Читал, что могут быть проблемы с режимами работы, но пока что не успел потрогать всё это руками.

Изменено пользователем WG_Magners
Опубликовано:
4 часа назад, MYCYJIbMAHUH сказал:





Или этот?

635378891_bandicam2020-01-2614-30-12-936.thumb.jpg.a5bd0d81abb69b0fe78a0e147defc78b.jpg



Этот может даже поинтереснее будет!!!

Опубликовано:
5 часов назад, =SPb=Electric сказал:

поинтереснее



Добавление разных датчиков - тема обсуждаемая. Если какой-то функционал нужен многим, то я постараюсь его добавить

Опубликовано: (изменено)
25 минут назад, WG_Magners сказал:



Добавление разных датчиков - тема обсуждаемая. Если какой-то функционал нужен многим, то я постараюсь его добавить

Не обращай внимания на страшилки от Комароффа.

Если прикрутишь датчик от Кабана, очень многие тебя на руках носить станут и вечную славу провозглосят.

Глядишь и святым станешь как Миндог ))



Изменено пользователем =FA=CATFISH
Опубликовано:
Только что, =FA=CATFISH сказал:

Не обращай внимания на страшилки от Комароффа.

Если прикрутишь датчик от Кабана, очень многие тебя на руках носить станут и вечную славу провозглосят



Я постараюсь разобраться в вопросе, но я ж не боженька. Явно я не первый за это берусь)

Опубликовано: (изменено)
4 минуты назад, WG_Magners сказал:

Я постараюсь разобраться в вопросе, но я ж не боженька. Явно я не первый за это берусь)

Остальные пророки были ложными в этом  деле  )))

Изменено пользователем =FA=CATFISH
Опубликовано:

К слову аналоговый датчик 90333 подцепил к mmjoy2,оси не шумели.Когда этот 90333 подцепил через MPC 3202 ,то появился шум на осях.В кабине видно как дёргается РУС.



Опубликовано:

Страшилки - не страшилки :) Просто есть нюансы, на которые нужно обратить внимание при приобретении MLX90333.

Например из отзывов с али на покупку модуля "MLX90333 module handle joystick sensor absolute position digital three-dimensional angle":

отзыв по итогу - "The device does not have SPI. It is pre-programmed for analog output only. "

7 часов назад, WG_Magners сказал:

 Явно я не первый за это берусь)

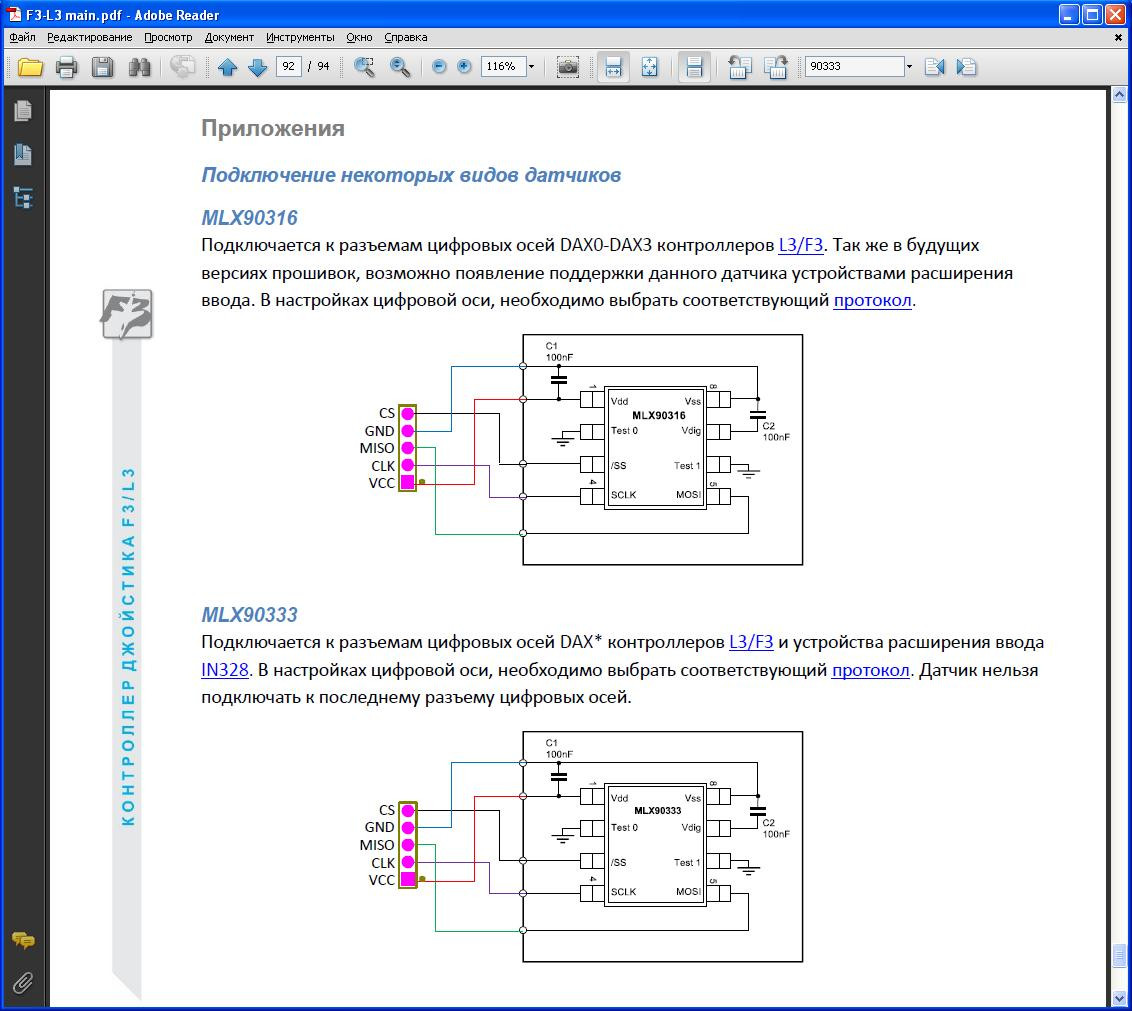

В контроллере F3 Кремля были наработки


Встречал на simhq попытки разобраться с протоколом настроек MLX90316 (или MLX90333). Насколько помню - безуспешные.

14 часов назад, =SPb=Electric сказал:

Этот может даже поинтереснее будет!!!

Модуль на MLX90393 действительно интересный вариант. Есть еще чипы MLX90363, но модулей на них, по крайней мере с нормальной ценой, не встречал. Оба чипа с открытым протоколом настроек.

Пока видится, что тле наиболее оптимальный вариант.

  • Поддерживаю! 2
Опубликовано:
16 минут назад, Komaroff сказал:

...

Модуль на MLX90393 действительно интересный вариант...

Он компактен, работает по цифре и не требует прошивки(наверное).

 Для моих задач главное избавиться от доноров и иметь альтернативное решение.



  • Поддерживаю! 2
