Опубликовано: (изменено)
23 минуты назад, PowerTCX сказал:

В системе PID 5C77, сохранённая конфигурация почему-то часто PID = 0, заметил это недели две три назад.

Воспроизвёл у себя - это баг. Если PID изменить на любой с буквой, то в конфиг запишется 0. Завтра залью обновлённую версию

Изменено пользователем Reksotiv
  • Нравится 1
  • Спасибо! 1
Опубликовано:
Только что, Reksotiv сказал:

Т.е. не сам случайно установил PID 0, а оно само происходит?

Да, именно так, само обнуляется.

Обычно после настройки правлю PID в файле с помощью Notepad++.

Вот такая ерунда ещё случается - в списке устройств нет его названия.

https://yadi.sk/i/3Z69K2LjgInRFA

  • Спасибо! 1
Опубликовано:
11 минут назад, PowerTCX сказал:

Вот такая ерунда ещё случается - в списке устройств нет его названия.

Блин, вроде исправил это в 1.1.0, ещё раз всё проверю

Опубликовано:

А есть решение моей проблемы ? Может кто проверить mcp3201?

Опубликовано:
4 минуты назад, ZERgyt сказал:

А есть решение моей проблемы ? Может кто проверить mcp3201?

Это к WG_Magners

Опубликовано:
1 час назад, ZERgyt сказал:

Возникла проблема с mcp3201+усилитель. Ось слишком сильна и проходит несколько оборотов как будто. При этом в mmjoy2 нормально пашет.





А вот в mmjoy2 как работает.



Такое ощущение берётся не все 4к шагов с ацп mcp3201.

попробуй OFFSET покрути

Опубликовано:
20 часов назад, =VCC=Ghash34 сказал:

попробуй OFFSET покрути

Не попробовал явно некорректно считывает mcp3201

Опубликовано:
21 час назад, Reksotiv сказал:

баг. Если PID изменить на любой с буквой, то в конфиг запишется 0



21 час назад, PowerTCX сказал:

Вот такая ерунда ещё случается - в списке устройств нет его названия.

https://yadi.sk/i/3Z69K2LjgInRFA

Исправил https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases

  • Спасибо! 2
Опубликовано:

Такое ощущение у меня что 4095 шагов mcp3201 поделили на множество маленьких частей. И именно маленькая часть за диапазон оси берется.

Опубликовано:

Девелоперы, модные дотнетеры, помогите собрать

https://docs.microsoft.com/en-us/samples/microsoft/windows-driver-samples/usbview-sample-application/



То одно ёй надо то другое, и в конце всёравно не собирается.



В наше, нативное время, такого небыло!





(дада, теперь для usbview нужен дотнет, они туда чот впихнули, но хотелосьбы версию посвежее чем 10летней давности, а вдруг там чот нам нужное!?)

Опубликовано:
12 часов назад, l3VGV сказал:

То одно ёй надо то другое, и в конце всёравно не собирается.

Поменял набор инструментов платформы с WindowsApplicationForDrivers10.0 на Visual Studio 2019 (v142) и всё собралось

usbview.zip

  • Нравится 2
Опубликовано:
10 минут назад, Reksotiv сказал:

Поменял набор инструментов платформы с WindowsApplicationForDrivers10.0 на Visual Studio 2019 (v142) и всё собралось

usbview.zip 2 MB · 0 скачиваний



Это пробовал, не помогало. То ей спектр не нравился, то ещё чтото. В конце хотела либу...



А тулза полезная, для диагностики. Спасибо :)

  • 3 недели спустя...
Опубликовано:

Привет, и с наступающе-наливающим ?
Какие там новости про ФФ?

Опубликовано:
8 часов назад, 3BAG_Orion33 сказал:

Привет, и с наступающе-наливающим ?
Какие там новости про ФФ?

Ч2Н ?

Если серьезно, то пока что новостей нет. Накопилась куча репортов о багах - на праздниках буду заниматься этим в первую очередь

  • 2 недели спустя...
Опубликовано:

Коллеги, приветствую!



Никак не удается прошить blue pill переходником usb-uart на чипе CH340. Программа flash loader demonstrator пишет, что нет ответа от целевого устройства (No response from the target).

Перемычка boot0=1

TX<->RX

RX<->TX

GND<->GND

Порт правильный.



Я уже что только ни делал. Пытался прошить 3 проводками. И USB подключал для питания, и отключал. И отдельно вешал +3,3 и +5. И даже плату поменяли в магазине.

Прошивальщик проверил утилитой terminal - данные идут.



Из-за этого я был вынужден построить проект на mmjoy2 + pro micro. Теперь, когда проект готов, хочется разобраться в этом вопросе, и все-таки заставить это работать.

Что я делаю не так?

Опубликовано:

первую прошивку надо залить через st-link

Опубликовано:
39 минут назад, K0L0bock сказал:

первую прошивку надо залить через st-link

В инструкции к проекту freejoy я такого не нашел. Но попробую. Можете объяснить, в чем разница?

Опубликовано:
5 часов назад, Pilot27 сказал:

не удается прошить blue pill переходником usb-uart



3 часа назад, K0L0bock сказал:

первую прошивку надо залить через st-link

Вообще, вроде как, неважно ST-Link или USB-UART заливать первую прошивку. Если есть возможность попробуйте ST-Link. Если нет возможности, подождите WG_Magners подойдет.

Опубликовано:

У меня нет времени изучить прошивку стмки.Поручил это дело своему сыну.Купил плату и прошивальщик на Али.Сын попробовал ,не получилось.А почитать тему с начала и до конца ему лень.

Опубликовано:
2 минуты назад, MYCYJIbMAHUH сказал:

У меня нет времени изучить прошивку стмки.Поручил это дело своему сыну.Купил плату и прошивальщик на Али.Сын попробовал ,не получилось.А почитать тему с начала и до конца ему лень.

А на Али комплекты разве не с ST-Link продаются?

Опубликовано: (изменено)
21 минуту назад, Johnet сказал:

А на Али комплекты разве не с ST-Link продаются?

Купил с  ST-Link.Забыл прикупить для сына желание и терпение для изучения темы.

Изменено пользователем MYCYJIbMAHUH
Опубликовано:
1 минуту назад, MYCYJIbMAHUH сказал:

Купил с  ST-Link.Забыл прикупить для сына желание и терпение для изучения темы.

Дык для этого вики есть)))) Что бы всю тему не читать )))

Вот, напоминаю: https://github.com/FreeJoy-Team/FreeJoyWiki

На самом деле самые глупые вопросы помогают развитию википедии))) Пусть спрашивает)))

Опубликовано: (изменено)

Через USB-UART можно шить, если он работает конечно. Преобразователи на чипах CH340 славятся тем, что на них могут криво стать дрова, поэтому надо проверить этот преобразователь в каком либо терминале (типа Putty или HTerm) соединив RX с TX и отправив что-нибудь - приняться должно, то что отправили. (сорри, не прочитал сразу, что преобразователь проверили)
Ну и с перемычками BOOT надо не перепутать, при прошивке через USB-UART их надо правильно поставить. Впрочем в вики это есть.
Есть еще шанс что чип STM какой-то левый, и тогда не шьется через USB-UART. Если есть фото платы крупным планом - то возможно получится определить подлеца

09.01.2021 в 23:49, Pilot27 сказал:

Что я делаю не так?

Мне можно в дискорд стукнуться Magners#1201. Я там сильно оперативнее отвечаю

Изменено пользователем WG_Magners
Опубликовано: (изменено)
2 часа назад, WG_Magners сказал:

Через USB-UART можно шить, если он работает конечно. Преобразователи на чипах CH340 славятся тем, что на них могут криво стать дрова, поэтому надо проверить этот преобразователь в каком либо терминале (типа Putty или HTerm) соединив RX с TX и отправив что-нибудь - приняться должно, то что отправили. (сорри, не прочитал сразу, что преобразователь проверили)
Ну и с перемычками BOOT надо не перепутать, при прошивке через USB-UART их надо правильно поставить. Впрочем в вики это есть.
Есть еще шанс что чип STM какой-то левый, и тогда не шьется через USB-UART. Если есть фото платы крупным планом - то возможно получится определить подлеца

Мне можно в дискорд стукнуться Magners#1201. Я там сильно оперативнее отвечаю

Спасибо за ответ. Вряд ли проблема с драйвером, потому что этот драйвер стоял еще раньше, когда я делал трекер arduino nano + GY85. Собственно, потому и думал шить через прошивальщик UART, чтобы не париться с дровами. Фото STM постараюсь сделать завтра.

Дискорд я еще не до конца освоил, попробую Вас там найти.

UPD. Завтра куплю прошивальщик ST-LINK v2 и попробую с ним.

Изменено пользователем Pilot27
Опубликовано:

Сегодня приобрел ST-Link v2. Все прошилось с первого раза.

  • Нравится 1
Опубликовано: (изменено)
11.01.2021 в 17:13, WG_Magners сказал:

Мне можно в дискорд стукнуться Magners#1201. Я там сильно оперативнее отвечаю

Что-то ни находит в дискорде.

Изменено пользователем ZERgyt
Опубликовано:
4 часа назад, ZERgyt сказал:

Что-то ни находит в дискорде.

Сорри, номер квартиры написал вместо номера в дискорде))

Magners#1207

Опубликовано:

@WG_Magners

Поддерживает ли ФриДжой профилирование? То есть назначение на какую-нибудь кнопку функции шифта для смены назначений других кнопок/осей?

Опубликовано:
1 минуту назад, 3BAG_Orion33 сказал:

@WG_Magners

Поддерживает ли ФриДжой профилирование? То есть назначение на какую-нибудь кнопку функции шифта для смены назначений других кнопок/осей?

да

Опубликовано: (изменено)
11 минут назад, 3BAG_Orion33 сказал:

@WG_Magners

Поддерживает ли ФриДжой профилирование? То есть назначение на какую-нибудь кнопку функции шифта для смены назначений других кнопок/осей?

Шифты для кнопок есть, причем даже довольно навороченные (на шифты назначаются логические кнопки , а не физические, соответсвенно с уже примененными для кнопки функциями). А для осей профилирования как такового нет, есть разве что функции вроде изменения размаха оси по кнопке (для более точного прицеливания например)

Изменено пользователем WG_Magners
  • Нравится 2
Опубликовано:

На всякий случай спрошу тут:
Кто нибудь делал USB Composite HID + HID на STM32 без использования HAL библиотек (желательно на USB-FS-Device_Lib)? Я немного встрял с этим делом, не могу получить от хоста request на дескриптор репорта для второго HID интерфейса - просто не вижу, чтоб он приходил, при том что хост его вроде как шлет.
Сам Composite Device определяется и все дескрипторы читаются (включая дескриптор репорта для первого HID устройства).
У нас тут много светлых голов, может кто-то уже делал такое)

Опубликовано:

всем привет) а можно схему подключения TLE5011? у него же 8 выводов,а у LE5010 всего 6

и где можно купить TLE5011?

Опубликовано:
26 минут назад, GOPHER сказал:

 TLE5011? у него же 8 выводов,а у LE5010 всего 6

Вообще-то их 8 и у одного, и у другого.

27 минут назад, GOPHER сказал:

и где можно купить TLE5011

На АлиЭкспресс. Или в ChipDip, если денег не жалко.

Опубликовано: (изменено)
22 часа назад, WG_Magners сказал:

На всякий случай спрошу тут:
Кто нибудь делал USB Composite HID + HID на STM32 без использования HAL библиотек (желательно на USB-FS-Device_Lib)? Я немного встрял с этим делом, не могу получить от хоста request на дескриптор репорта для второго HID интерфейса - просто не вижу, чтоб он приходил, при том что хост его вроде как шлет.
Сам Composite Device определяется и все дескрипторы читаются (включая дескриптор репорта для первого HID устройства).
У нас тут много светлых голов, может кто-то уже делал такое)



Без хал нет. С халом да. Не думаю что хал какимто образом тут чото влияет.

Просто в один репорт дескриптр всадил ещё одну топ левел колекшн. Винда показала это как 2 устройства.

Внутри прошивки определял кому чо по репортИД, которые были ессно разные для каждой колекции и для каждого устройства соответственно.



Интерфейс был 1 общий. Есличо. Ендпоинты тоже, общие.

Изменено пользователем l3VGV
  • Спасибо! 1
Опубликовано:
2 часа назад, sergeype сказал:

Вообще-то их 8 и у одного, и у другого.

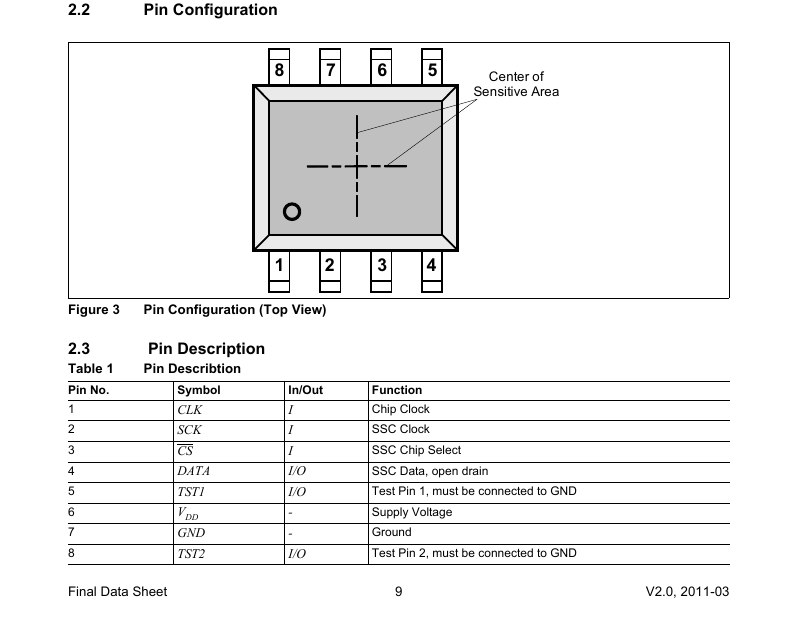

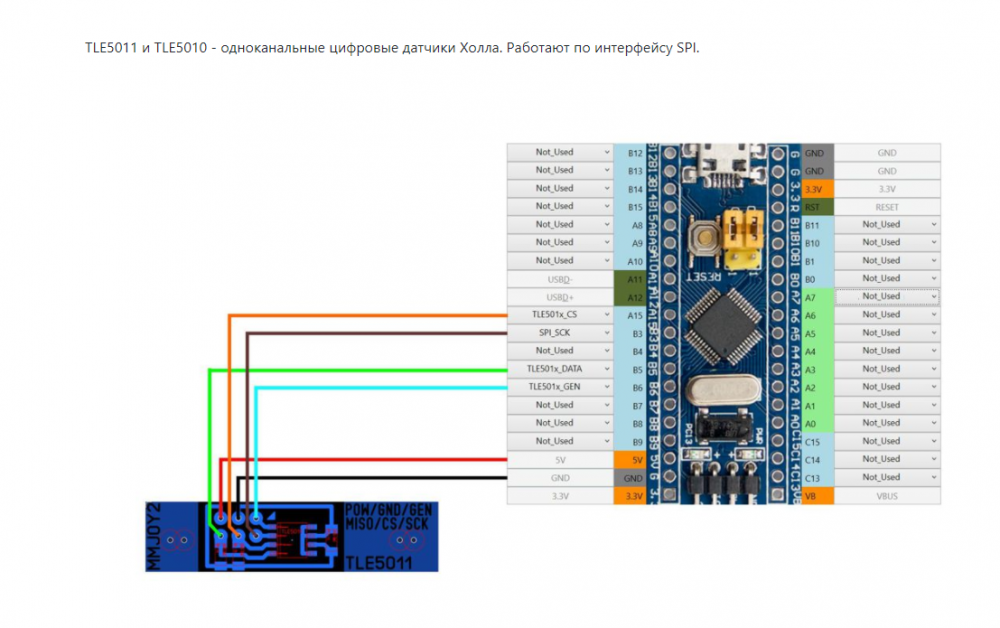

image.thumb.png.8e1879ea87990f8b893b5d16943bb273.pngа почему по схеме 6? A1.2.jpg.0891087fb0087ca762fddafdaa7e1375.jpgи для чего тут конденсатор ?



извиняюсь за такие кривые ответы,просто ещё не разобрался в вашем форуме )



2 часа назад, sergeype сказал:

На АлиЭкспресс. Или в ChipDip, если денег не жалко.

на алике как то стрёмно, отзывов нет.  если кто покупал на али можно ссылку



Опубликовано: (изменено)
3 часа назад, GOPHER сказал:

всем привет) а можно схему подключения TLE5011? у него же 8 выводов,а у LE5010 всего 6

и где можно купить TLE5011?

https://aliexpress.ru/item/32634095245.html?spm=a2g0o.detail.1000014.1.

https://aliexpress.ru/item/33000201306.html?spm=a2g0v.12057483.0.0.5a6b59e1TFmZ66&sku_id=66955695982



Изменено пользователем MYCYJIbMAHUH
Опубликовано: (изменено)
12 минут назад, GOPHER сказал:

а почему по схеме 6?

Потому что три из восьми выводов микросхемы соединены друг с другом (общий провод).

12 минут назад, GOPHER сказал:

и для чего тут конденсатор ?

Для дополнительной фильтрации помех по питанию.

2 минуты назад, MYCYJIbMAHUH сказал:

Это 5010- он с трехвольтовым питанием, скорее всего, работать не будет (где-то в середине ветки активно обсуждалось). Готовых плат датчиков на 5011 я не видел.

Изменено пользователем sergeype
Опубликовано: (изменено)
4 минуты назад, sergeype сказал:

Потому что три из восьми выводов микросхемы соединены друг с другом (общий провод).

Для дополнительной фильтрации помех по питанию.

Это 5010- он с трехвольтовым питанием, скорее всего, работать не будет (где-то в середине ветки активно обсуждалось). Готовых плат датчиков на 5011 я не видел.

А если выпаиваем сенсор 5010 и на его место запаиваем 5011,будет работать?

Я не читал тему и не видел разговоров про 3 вольта.Но вижу на Стмке пин 3.3v?



Изменено пользователем MYCYJIbMAHUH
Опубликовано:
34 минуты назад, sergeype сказал:
44 минуты назад, GOPHER сказал:



Потому что три из восьми выводов микросхемы соединены друг с другом (общий провод).

можете сказать какие именно нужны будут ?










Опубликовано:
59 минут назад, MYCYJIbMAHUH сказал:

А если выпаиваем сенсор 5010 и на его место запаиваем 5011,будет работать?

Будет.

1 час назад, MYCYJIbMAHUH сказал:

Но вижу на Стмке пин 3.3v?

Правильно.

29 минут назад, GOPHER сказал:

можете сказать какие именно нужны будут ?

1- GEN

2- SCK

3- CS

4- MOSI

5, 7, 8- GND (Общий)

6- VCC (питание)

Это все есть на Вашем рисунке выше.
