FreeJoy. OpenSource контроллер на STM32

[huligan]

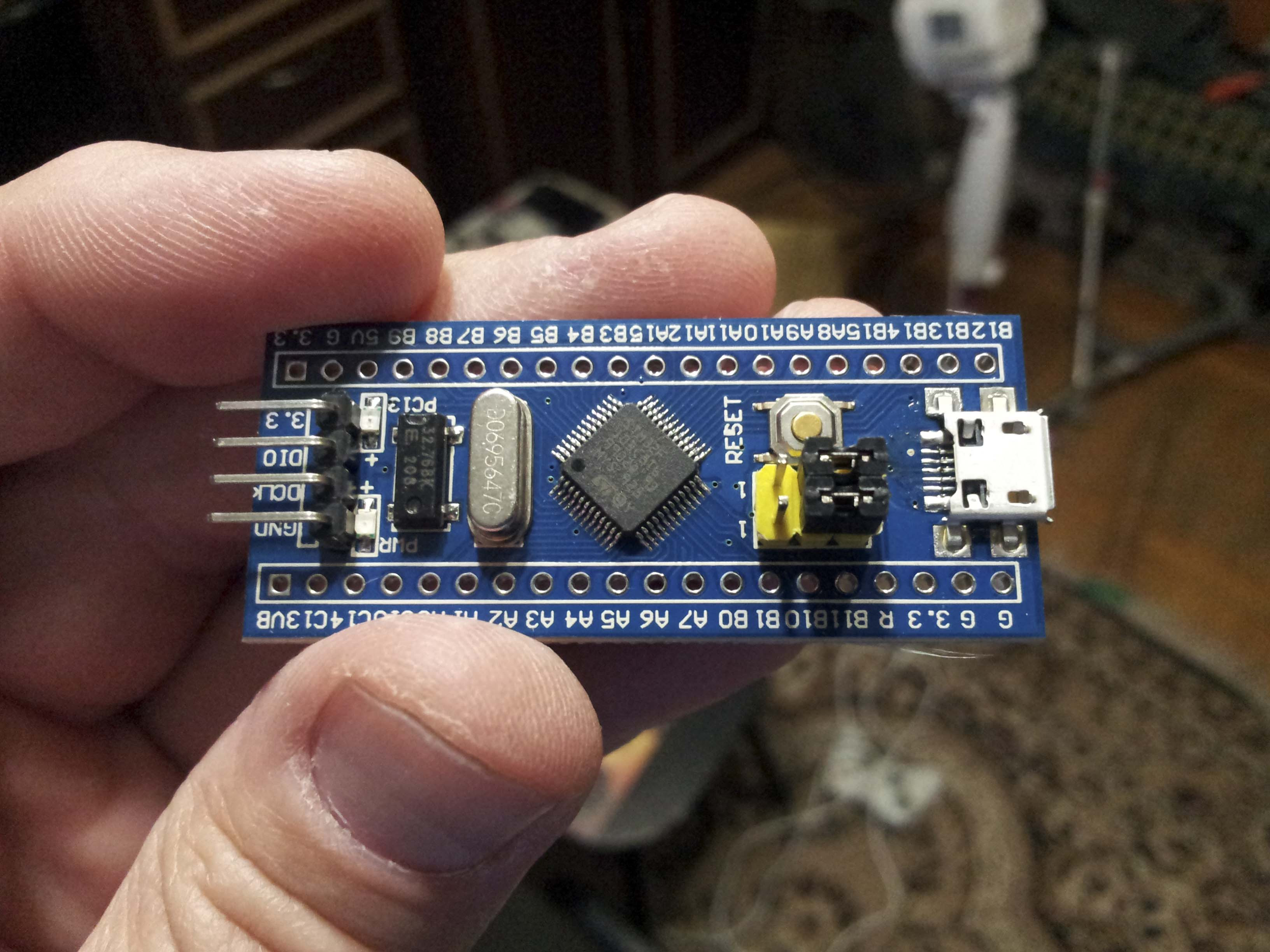

контроллер уже вроде правильный

Изменено 15 сентября 2020 пользователем huligan

[WG_Magners]

32 минуты назад, huligan сказал:

к каким именно контактам программатора нужно подключать?

3.3 <=> 3.3

SWDIO <=> DIO

SWCLK <=> IOCLK

GND <=> GND



[huligan]

11 минут назад, WG_Magners сказал:

3.3 <=> 3.3

SWDIO <=> DIO

SWCLK <=> IOCLK

GND <=> GND

заработало!

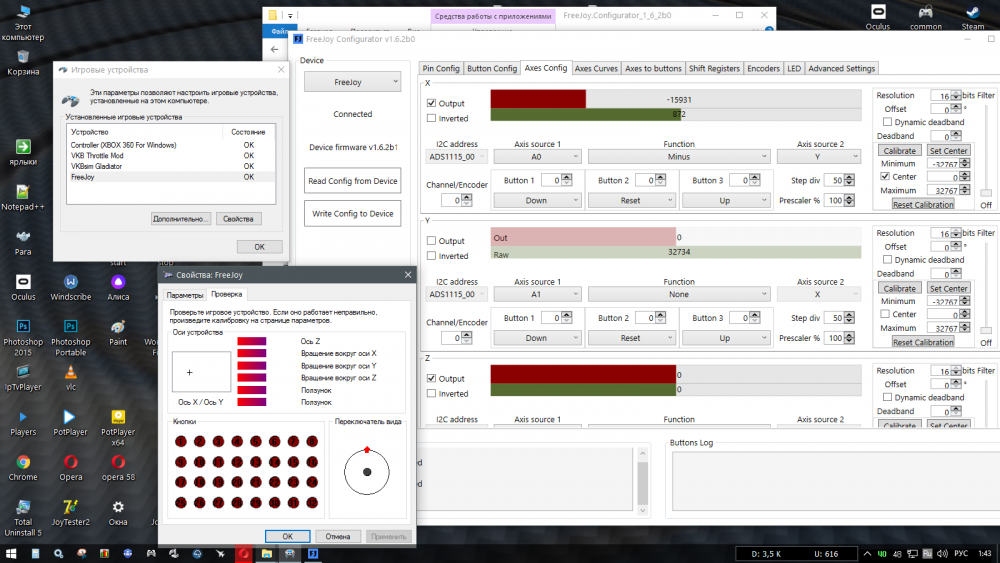

прошился,определяет,как freejoy

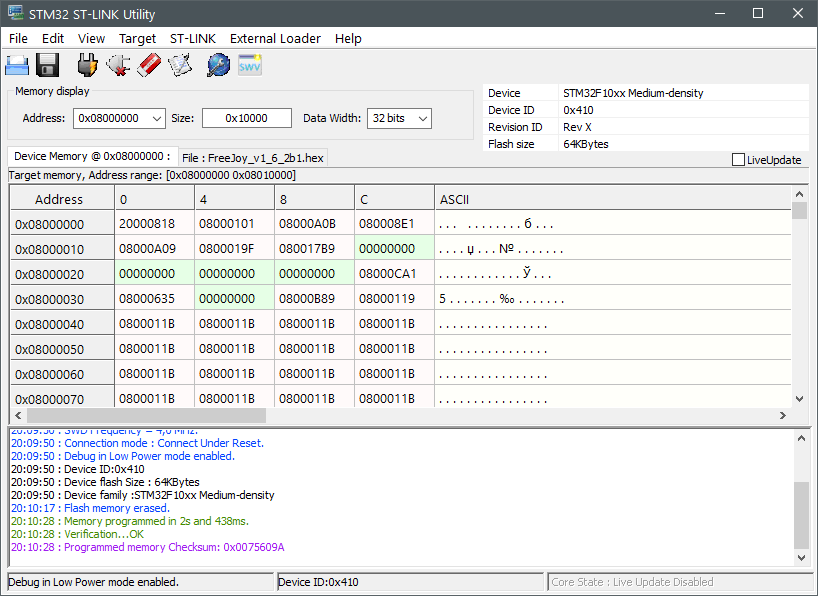

Прошил программатором и старый свой левый контроллер CKS32,

но USB бутлоадера у него как не было,так и нет.

Подскажите,как ему USB загрузчик залить?

19 минут назад, huligan сказал:

прошился,определяет,как freejoy

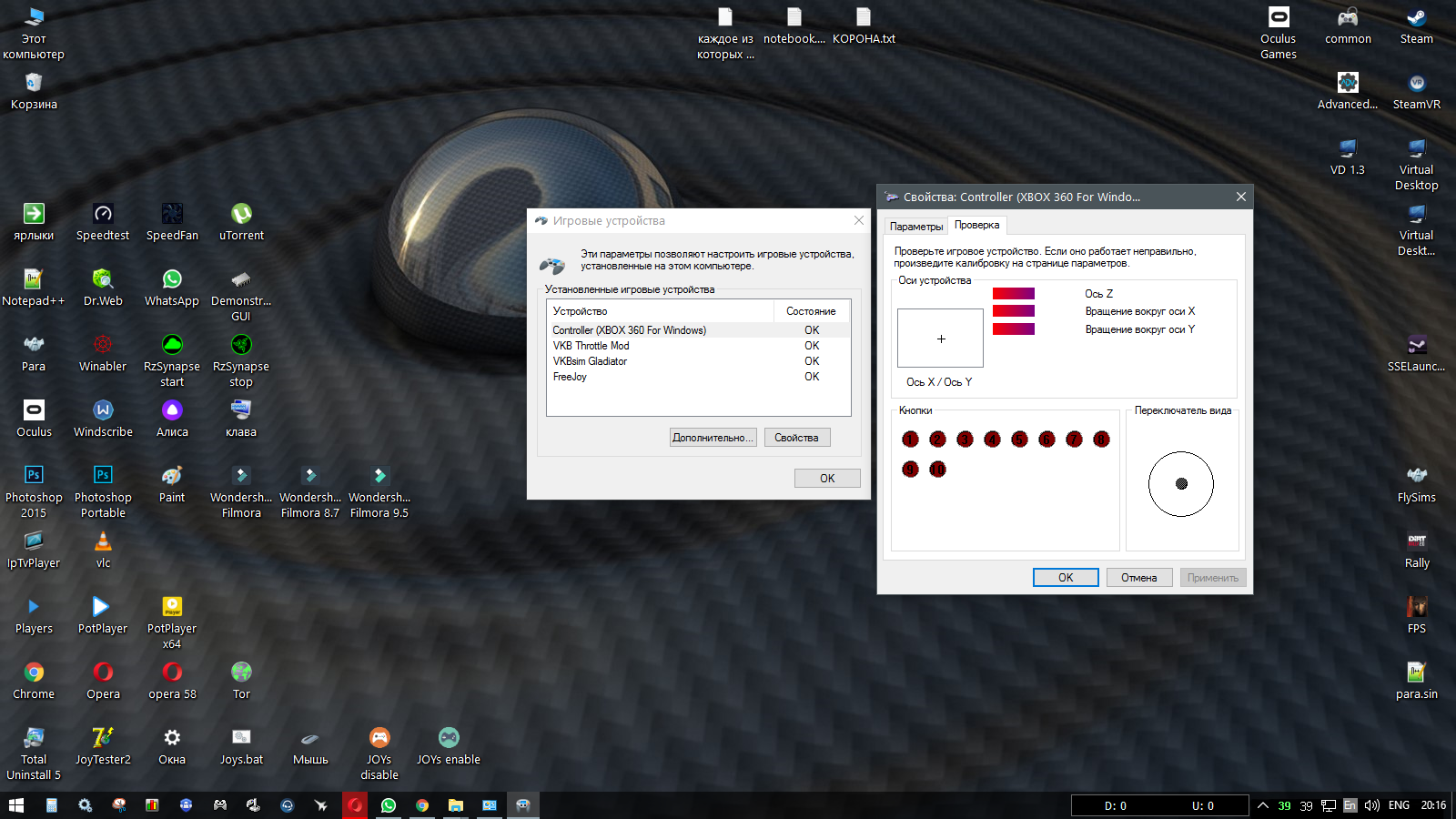

не тот скрин залил

[WG_Magners]

2 часа назад, huligan сказал:

но USB бутлоадера у него как не было,так и нет.

Подскажите,как ему USB загрузчик залить?

А зачем USB загрузчик когда уже программатор на руках? Или имеется в виду что по USB этот чип не определился?

[huligan]

4 часа назад, WG_Magners сказал:

Или имеется в виду что по USB этот чип не определился?

ну да именно,что по юсб не определяется.

Можно в него юсб чего то там залить?

Изменено 16 сентября 2020 пользователем huligan

[Johnet]

Говорят еще на оригинальных 128МБ флеш памяти, а на китайских 64МБ. Если это так, то и заливка загрузчика не поможет.

[avalonnw]

16.09.2020 в 11:27, Johnet сказал:

Говорят еще на оригинальных 128МБ флеш памяти, а на китайских 64МБ. Если это так, то и заливка загрузчика не поможет.

https://www.st.com/en/microcontrollers-microprocessors/stm32f103c8.html

Вроде как наоборот.

[huligan]

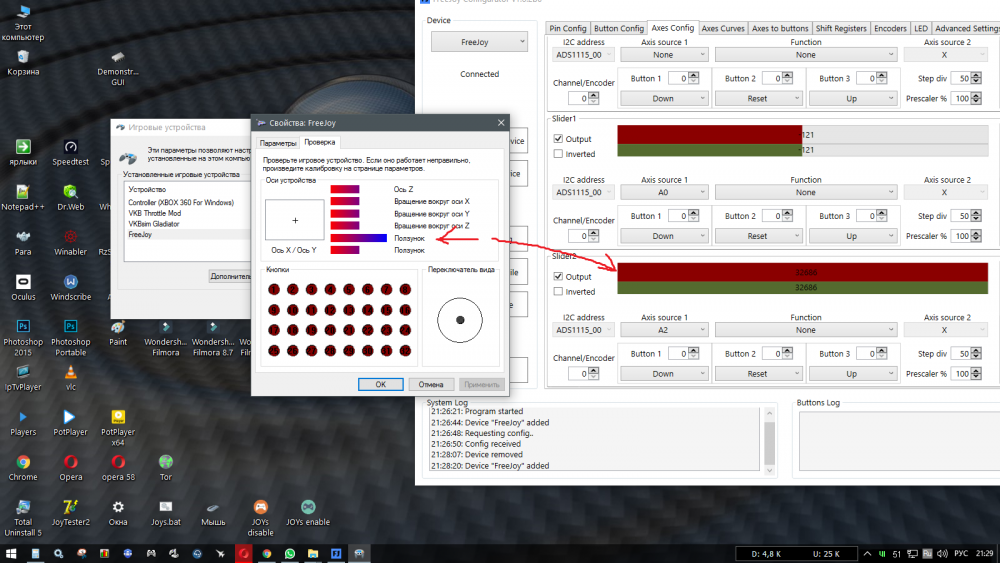

как то странно в конфигураторе настройки осей работают.

Подцепил ось на "А0" а в конфигураторе она как "А2" двигается,а в винде,как 1-й слайдер



недопонял чего?

Если на "А2" цепляю,то вообще не двигается(на платке всё расположение пинов,как на дефолтной)

Изменено 17 сентября 2020 пользователем huligan

[huligan]

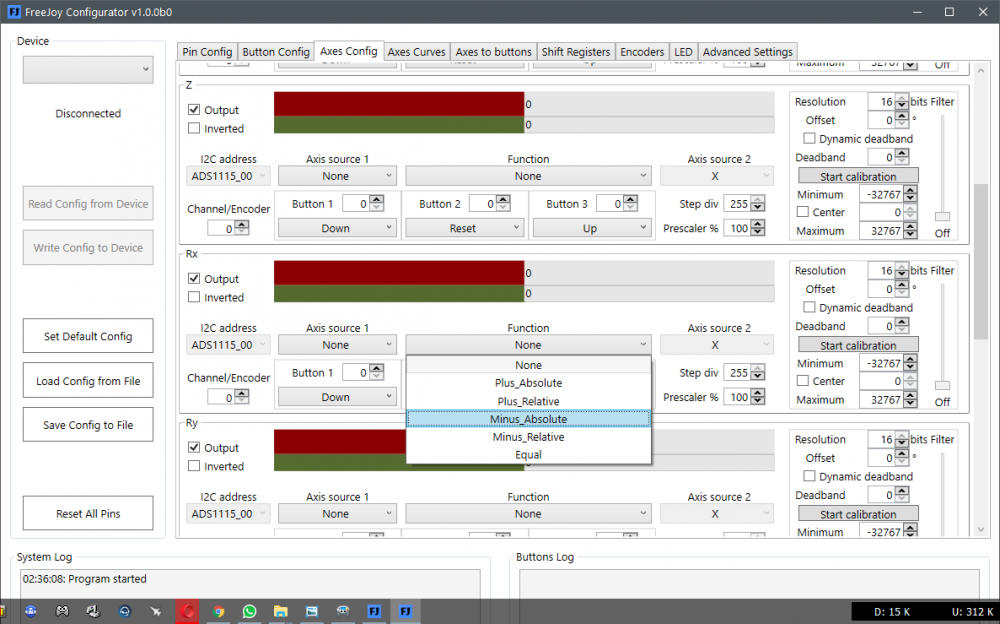

А куда из нового конфигуратора делись нужные мне функции?

Цитата

• Minus_Absolute = (AS1-AS2)/2 Т.е. результирующая ось находится в центре при минимуме обеих осей-источников, При максимуме одной оси-источника, результирующая ось отклоняется к максимуму, при максимуме второй – к минимуму.



теперь там только такое



прошил этой прошивкой FreeJoy_v1_6_2b1

я так понимаю,что старый конфигуратор FreeJoy.Configurator_1_6_0b5 с новой прошивкой работать не будет?

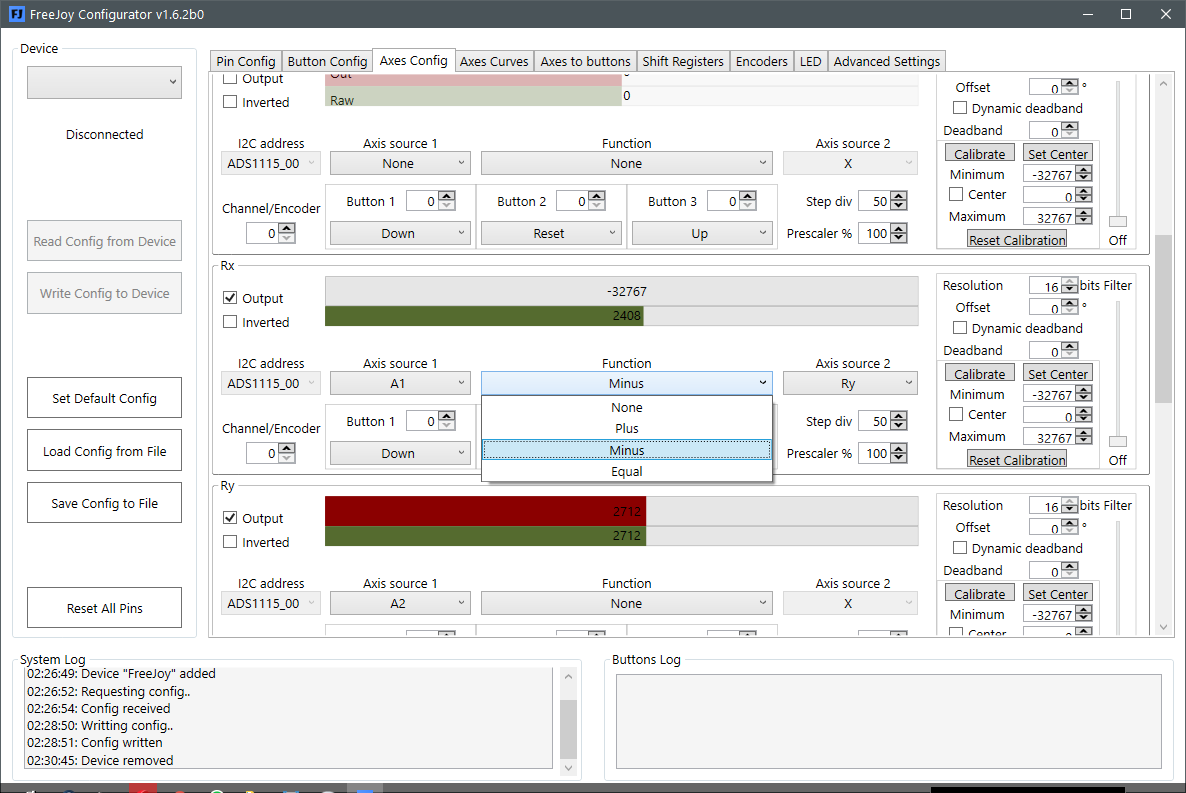

А в новом FreeJoy.Configurator_1_6_2b0 как выбрать  Minus_Absolute ?

[Reksotiv]

1 час назад, huligan сказал:

я так понимаю,что старый конфигуратор FreeJoy.Configurator_1_6_0b5 с новой прошивкой работать не будет?

Не будет. Для прошивки 1.6.2 нужен конфигуратор 1.6.2

1 час назад, huligan сказал:

А в новом FreeJoy.Configurator_1_6_2b0 как выбрать  Minus_Absolute ?

Вики не обновили. Minus_Absolute и Minus_Relative объединены в Minus. Если стоит галка Center у оси с выбранной функцией, то работает Minus_Absolute, без неё Minus_Relative. Так же работает и Plus.

[Johnet]

1 час назад, Reksotiv сказал:

Вики не обновили.

Сейчас сделаю.

Описание функция подновил. Полное перетряхивание вики буду делать после появления ново прошивки и конфигуратора.

[=M=PiloT]

20 часов назад, Reksotiv сказал:

 Для прошивки 1.6.2

Вы в курсе, что анимация положения оси для функции "кнопки из осей" работает в сыром виде? Или у меня конфликт версий?
конфигуратор 1.6.2b1

прошивка 1.6.2b0
Или это из за того, что мой конфиг изначально сделан в оригинальном конфигураторе ФриДжоя?

[huligan]

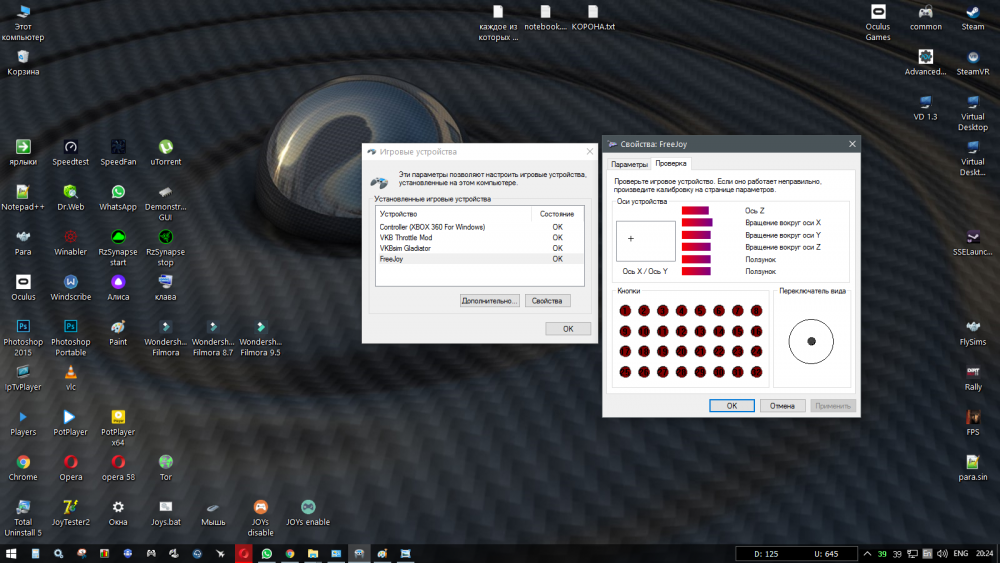

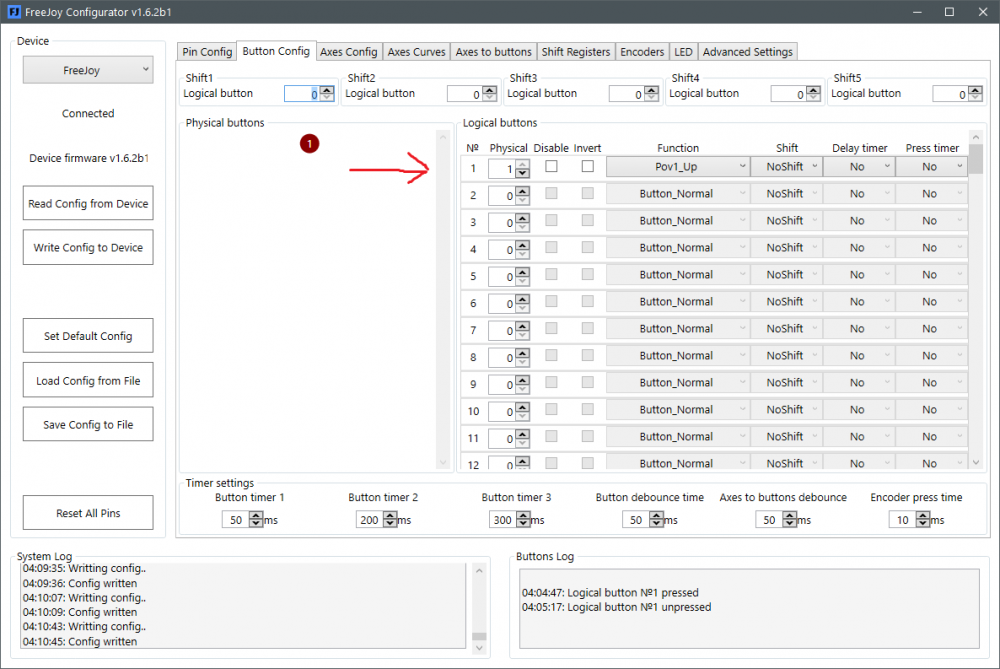

а как постоянно нажатую хатку убрать?

назначены только 2 оси в одну(минус)

и как к ним ещё на 0.25 хода по краям тормоза прикрутить?

[huligan]

в видео инструкции у Магнерса "А0" вешается сразу на три оси,а в настоящем конфигураторе я этого сделать не могу:(

можно продублировать ось через Equal,но,если ось "Х" составлена из 2-х,т.е. с минусом и центром,то такая ось с центром и дублируется и реагирует на обе оси и Х и У

[huligan]

.

Придумал,как нажатую хатку отжать :)))

Изменено 19 сентября 2020 пользователем huligan

[Johnet]

26 минут назад, huligan сказал:

Придумал,как нажатую хатку отжать :)))

Если у вас нет кнопок, то и там куда у вас стрелка показывает, должен в физ кнопках стоять "0".

Какие оси вы используете, куда они подключены и что вы хотите сделать из них?

Изменено 19 сентября 2020 пользователем Johnet

[huligan]

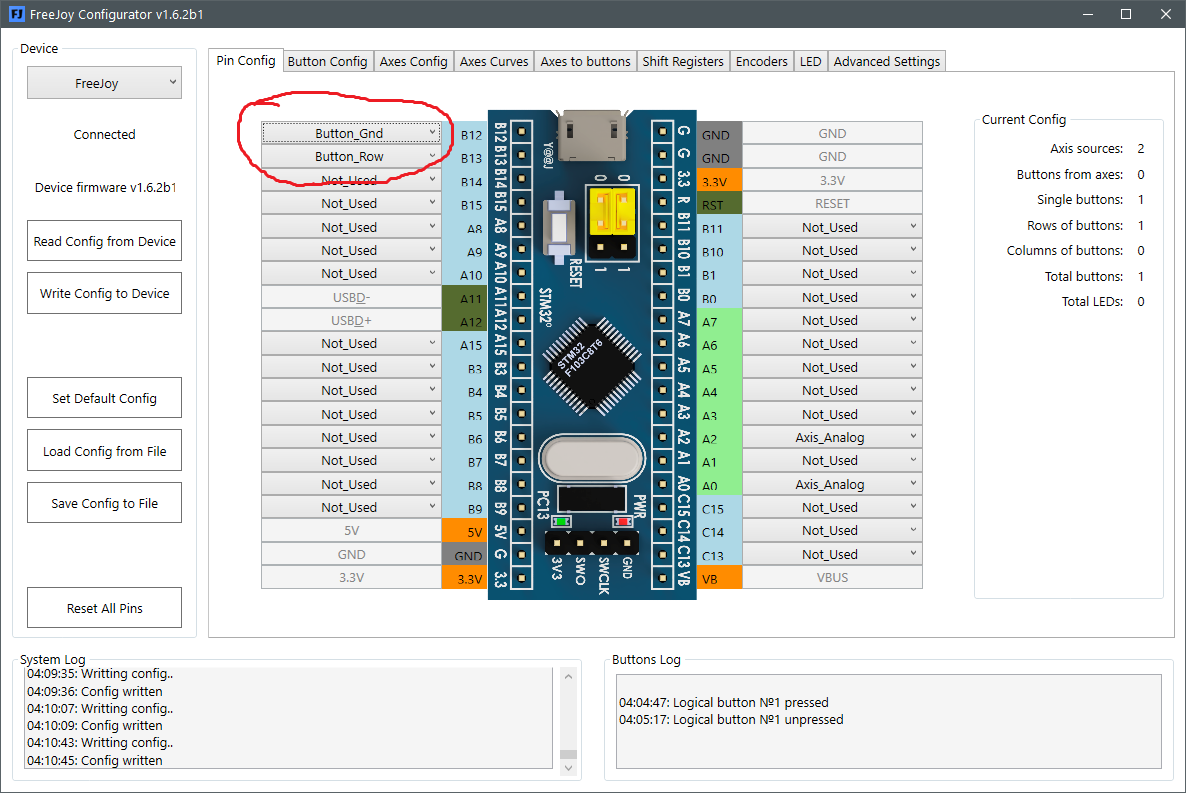

а как простую 2-х контактную кнопку к платке цеплять? Ну,один контакт к пину Button_Gnd ,а второй контакт кнопки к какому пину?

[Johnet]

2 минуты назад, huligan сказал:

а как простую 2-х контактную кнопку к платке цеплять? Ну,один контакт к пину Button_Gnd ,а второй контакт кнопки к какому пину?

Соответственно к общему:

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-кнопок-непосредственно-к-контроллеру.md

[huligan]

1 минуту назад, Johnet сказал:

и что вы хотите сделать из них?

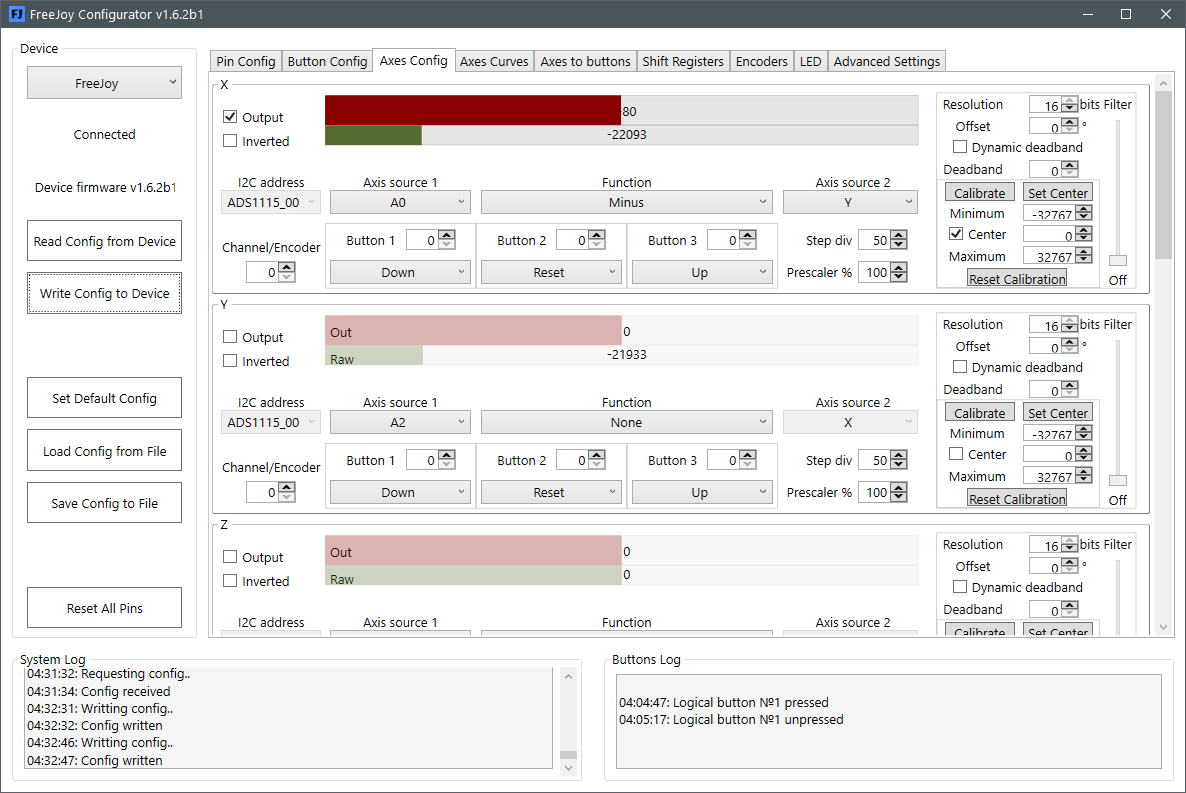

две оси обычных потенциометров от простых старых педалей подцепил каждую к Gnd+3.3V и к "А0" + А2"

соединил в одну ось



а теперь хочу ещё на каждую ось педали на четверть конца хода тормоза повесить

4 минуты назад, Johnet сказал:

Соответственно к общему:

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-кнопок-непосредственно-к-контроллеру.md

дык,я ж оттуда и пришёл:)  что значить "к общему" ? Общий-это какой?

[Johnet]

У вас не правильно, щас нарисую.

[huligan]

с кнопкой уже сам допёр-2-й контакт на массу контроллера(просто пробовал кнопку прицепить)

...и в конфиге с "1" на "0" просто поменял

Изменено 19 сентября 2020 пользователем huligan

[Johnet]

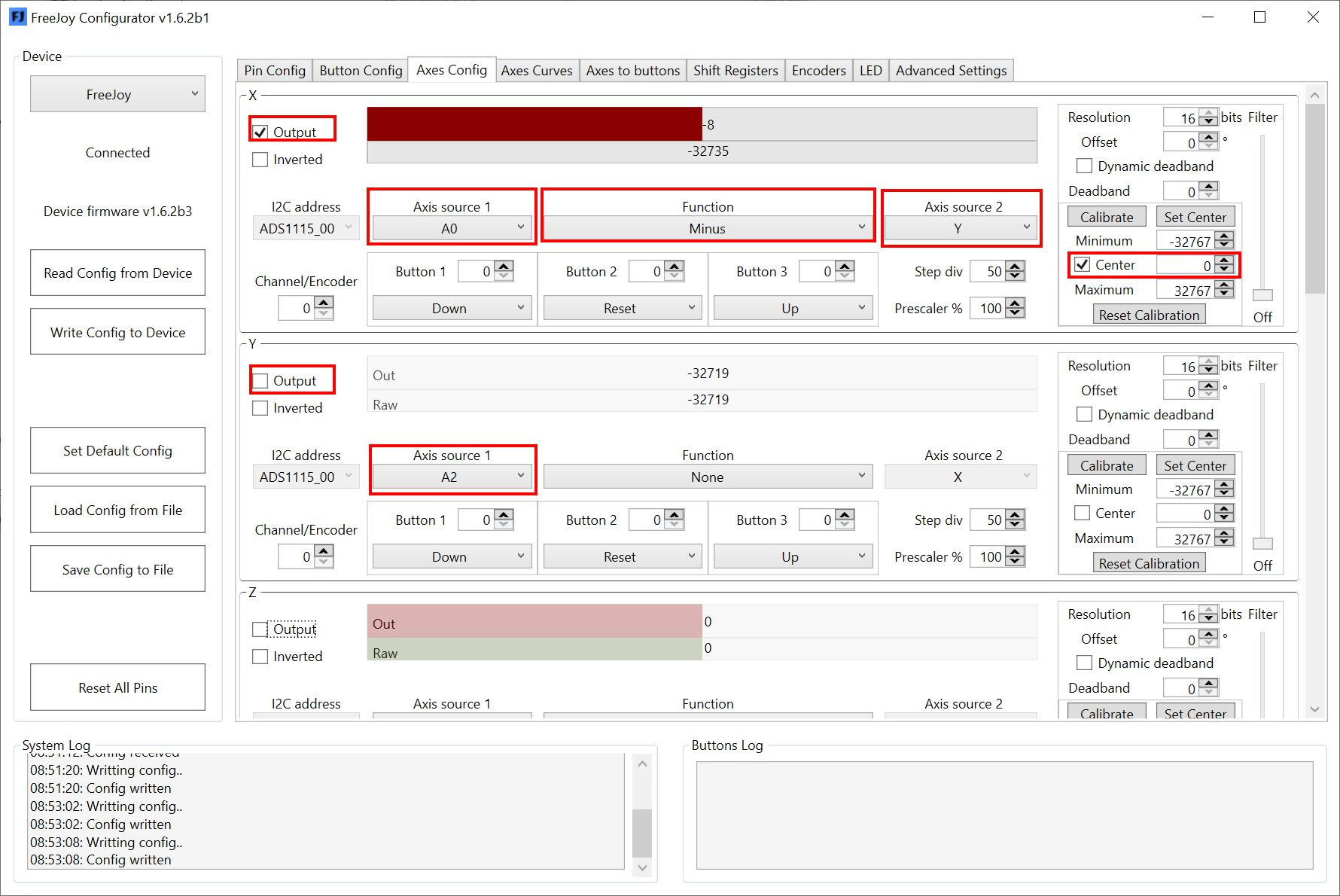

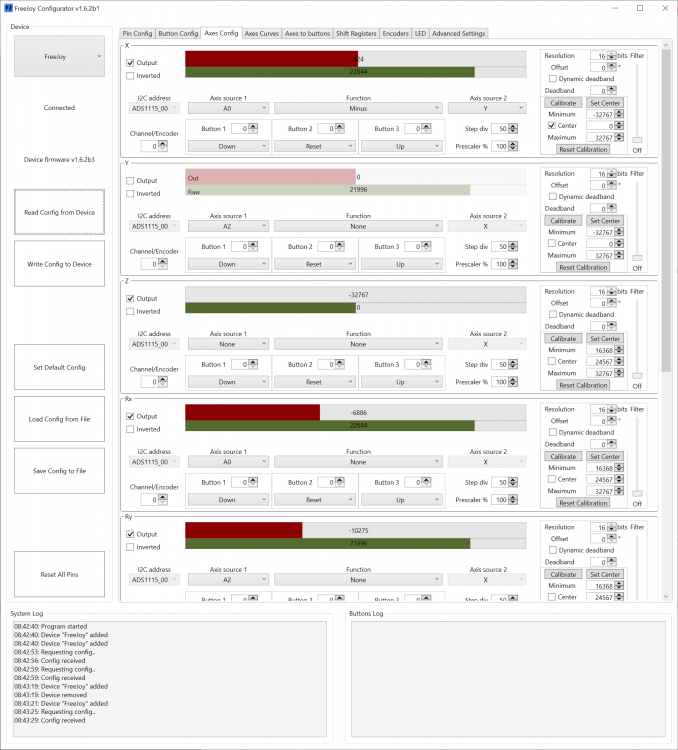

Так:

25 минут назад, huligan сказал:

соединил в одну ось



[huligan]

так,а чем мой скрин от вашего отличается? У меня ж точно так же вроде.

5 минут назад, Johnet сказал:

Так:



[Johnet]

1 минуту назад, huligan сказал:

так,а чем мой скрин от вашего отличается? У меня ж точно так же вроде.

Точно, виноват, еще не проснулся ((( Покзаалось источник оси Y не указан.

У вас все работает?

[huligan]

2 минуты назад, Johnet сказал:

все работает?

работает,но добавить тормоза-проблема.Верней на ось "У" тормоз могу повесить(через Equal),а на "Х" нет.Ну и только на полный ход оси,а надо на четверть

Изменено 19 сентября 2020 пользователем huligan

[Johnet]

2 минуты назад, huligan сказал:

добавить тормоза-проблема

Как должны работать тормоза?

[huligan]

нажимаю левую педаль(А0)-после 75% хода начинает работать новая ось Rx

нажимаю правую педаль(А2)-после 75% хода начинает работать новая ось Ry

вот так у меня на обычных авиа педалях с 1 осью(МАРС+NLOY32)



[Johnet]

7 минут назад, huligan сказал:

нажимаю левую педаль(А0)-после 75% хода начинает работать новая ось Rx

нажимаю правую педаль(А2)-после 75% хода начинает работать новая ось Ry

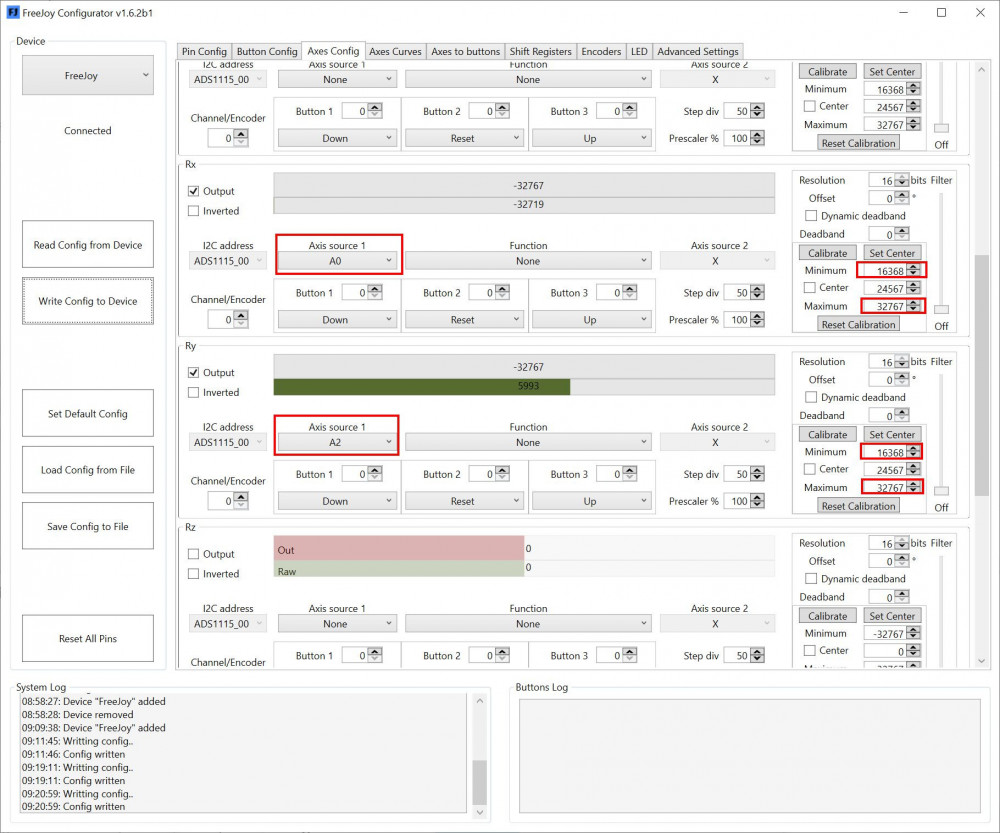

Нужно дополнительно две оси задействовать и подобрать вручную калибровку как вам надо:

[Reksotiv]

4 часа назад, =M=PiloT сказал:

Вы в курсе, что анимация положения оси для функции "кнопки из осей" работает в сыром виде? Или у меня конфликт версий?
конфигуратор 1.6.2b1

прошивка 1.6.2b0
Или это из за того, что мой конфиг изначально сделан в оригинальном конфигураторе ФриДжоя?

Это ошибка, спасибо исправлю.

Главное первые 3 цифры одинаковые 1.6.2, остальное не важно. Всё равно где конфиг изначально сделал.



Кстати, конфигуратор переехал https://github.com/FreeJoy-Team  FreeJoyConfiguratorQt. И исправил баг с задержкой отображения состояний физических кнопок. Сейчас всё мгновенно должно работать.

[Reksotiv]

7 часов назад, =M=PiloT сказал:

Вы в курсе, что анимация положения оси для функции "кнопки из осей" работает в сыром виде?

Исправил https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases . Дублируются данные из Out, работает только при включённом Output.

[=M=PiloT]

6 часов назад, Reksotiv сказал:

Это ошибка, спасибо исправлю.

Это тебе спасибо. Кстати анимация оси в кнопки теперь на темной теме очь плохо видна( у меня во всяком), ведь не проблема цвет чуть изменить?

[Reksotiv]

2 часа назад, =M=PiloT сказал:

Кстати анимация оси в кнопки теперь на темной теме очь плохо видна

Сделал цвет как у Out. Если галка Output включена, то полоска а2б становится ярче, как и Out, при условии двух и более кнопок. https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases

[huligan]

22 часа назад, Johnet сказал:

Нужно дополнительно две оси задействовать и подобрать вручную калибровку как вам надо:



у меня ,если А0 и А2 уже на X-Y повешены,то ,если их ещё на Rx-Ry повесить,то ничего не происходит,Rx и Ry оси не работают.Работают только если их через Equal повесить,но так двойная ось Х некорректно работает на тормозе

13 часов назад, Reksotiv сказал:

Сделал цвет как у Out

а что это за версия Qt?При попытке в ней прошить настройки,прога вылетает с ошибкой ничего не изменив

16 минут назад, huligan сказал:

При попытке в ней прошить настройки,прога вылетает с ошибкой ничего не изменив

а нет,это просто был какой то глюк.Всё прошивается,как и на FreeJoy Configurator_1_6_2b1 версии

но 2 раза повесить одну физ ось на 2 логические не получилось.



[huligan]

если ось назначена через Equal ,то она не калибруется,невозможно ей задать ограничение хода вначале или в конце

[Johnet]

1 час назад, huligan сказал:

у меня ,если А0 и А2 уже на X-Y повешены,то ,если их ещё на Rx-Ry повесить,то ничего не происходит,Rx и Ry оси не работают.Работают только если их через Equal повесить,но так двойная ось Х некорректно работает на тормозе

Странно, у меня все работает:

прошивка 1.6.2b3



Изменено 20 сентября 2020 пользователем Johnet

[huligan]

1 минуту назад, Johnet сказал:

Странно, у меня все работает:

блин,у меня опять что то не так

9 минут назад, Johnet сказал:

прошивка 1.6.2b3

Ура! на этой и у меня заработало!!!

Супер!!! Теперь я получил именно то,что хотел! Спасибо!Крутой контроллер!!!

...а мёртвую зону в центре как то можно настроить?

[huligan]

есть ли способ заставить работать юсб в контроллере с CKS32 ?  Вроде тут кто то писал,что в него можно залить что то типа прошивки с юсб коннектом

[Johnet]

3 минуты назад, huligan сказал:

юсб в контроллере с CKS32 ?

Тех.поддержка amperkot.ru

Дело в том, что по умолчанию эти платы идут с бутлоадером, в котором подключение по USB не предусмотрено. Но вы можете самостоятельно, подключившись с помощью usb-ttl переходника, залить бутлоадер usb. Схемы подключения и сама прошивка, легко находиться гуглом. Их много разных, по этому я не стану писать прямые ссылки.



Про оригинальный бутлоадер (где взять) не ответили.

50 минут назад, huligan сказал:

блин,у меня опять что то не так

Выложите здесь конфигурацию. @WG_Magners проснется, посмотрит.

[Gang]

Hello! I found that the signals of the potentiometer would overlap in 1.6.2b3.

I set A0 and A1 to Axis analog, when I tune the potentiometer connected to A0，A1 port has data volatility.

[WG_Magners]

39 минут назад, Gang сказал:

Hello! I found that the signals of the potentiometer would overlap in 1.6.2b3.

I set A0 and A1 to Axis analog, when I tune the potentiometer connected to A0，A1 port has data volatility.

Do you have A1 connected also to pot or something?
