FreeJoy. OpenSource контроллер на STM32

[WG_Magners]

2 часа назад, huligan сказал:

...вспомнил!



Ну тогда всё как я выше написал. А если нужно кнопку подключить, то на любой свободный пин на плате

[huligan]

гранд мерси!Сёня не успел,завтра выходной,наверно у электронщиков,припаяю пины к плате и попробую прошить

[huligan]

в инструкции по прошивке контроллера ничего не сказано о том,что платку перед прошивкой нужно подключать к компу

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Прошивка-при-помощи-преобразователя-USB-UART.md

Если не нужно,то почему VCC питание от UART не подключено к контроллеру?

Или всё таки и UART и контроллер нужно к компу сначала подключить в USB ?

Цитата

Если включена защита от чтения нажмите "Remove protection".

где она включена?Где её отключать?

вот такое

два разных UART подключал

Изменено 30 августа 2020 пользователем huligan

[WG_Magners]

1 час назад, huligan сказал:

ничего не сказано о том,что платку перед прошивкой нужно подключать к компу

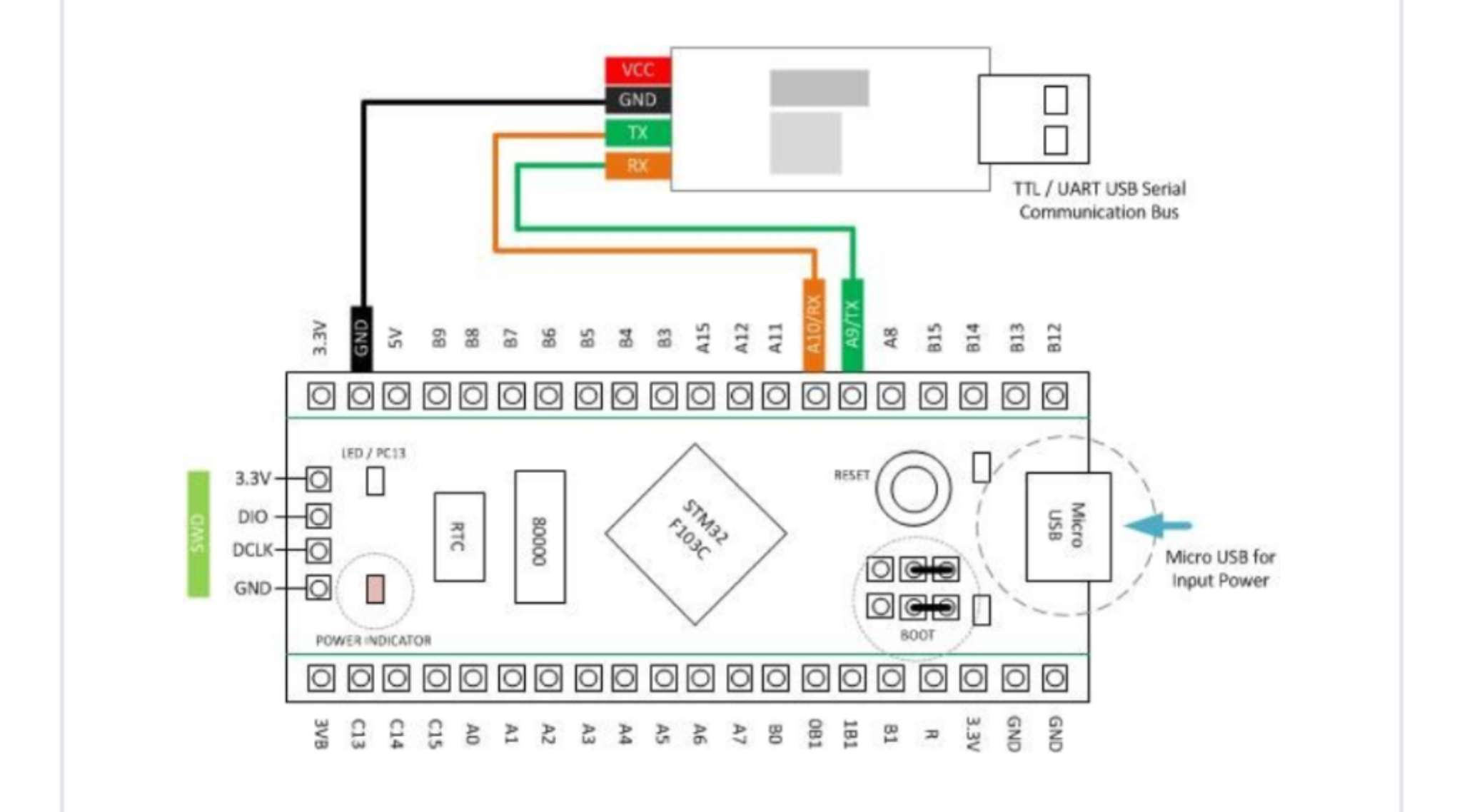

Вы ошибаетесь, на картинке подписано подключение микро юсб:

Скрытый текст

Итого, нужно подключить обе платы к USB, либо USB-UART к компу, а на bluepill подать 5В внешних (с того же USB-UART).



Джампер перекинули, подключили правильно? Очень часто люди ошибаются с подключением, надо RX преобразователя к TX платы и наоборот.

Как бы, если не работает, то варианта два: либо что-то делаете не так, либо оборудование не работает. Чаще бывает первое)

[huligan]

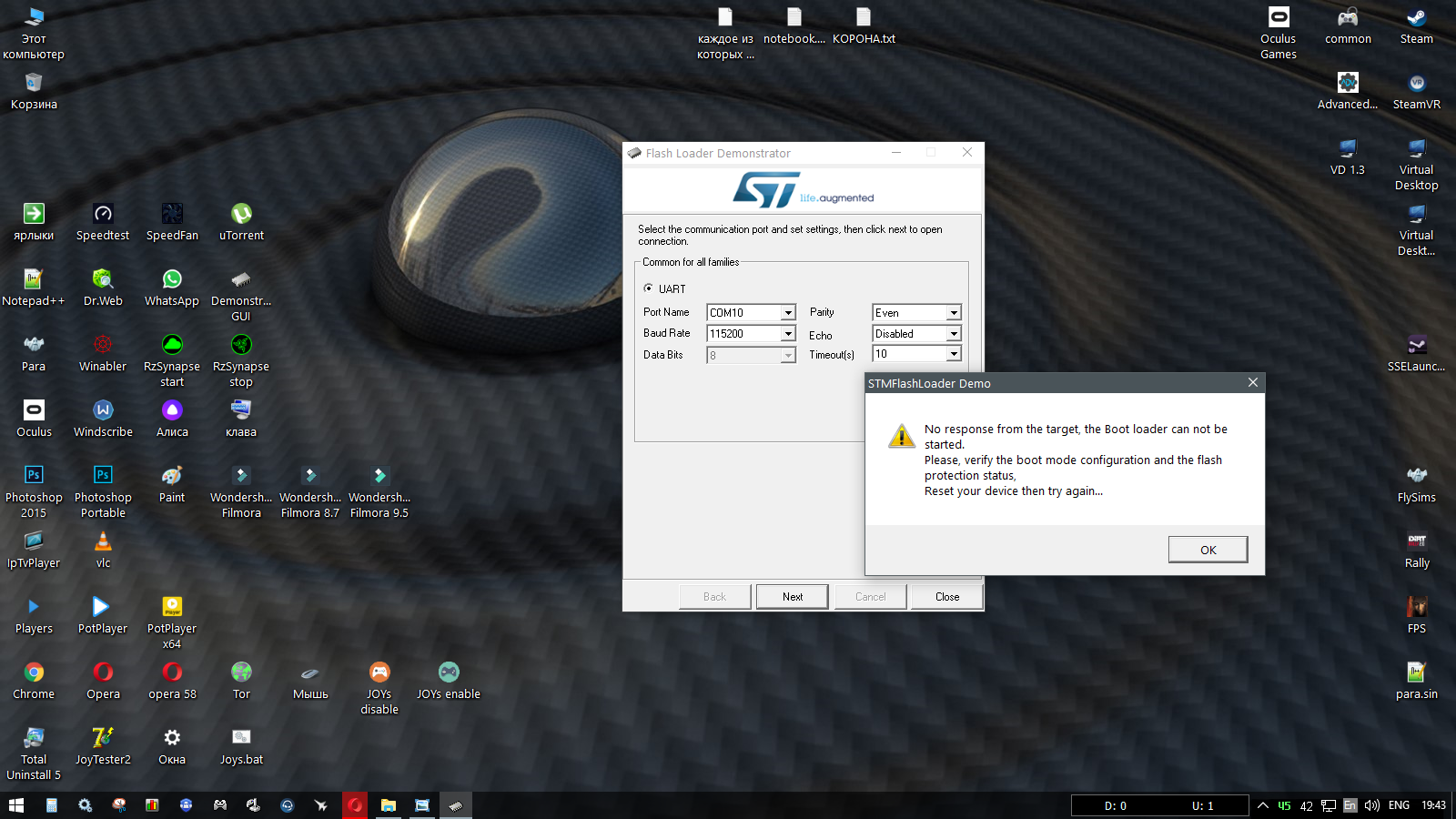

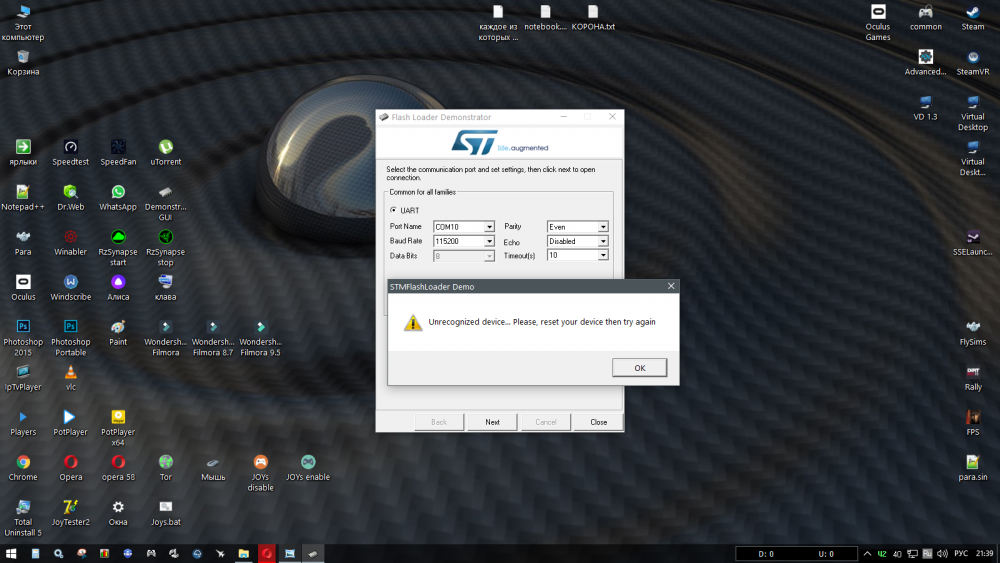

теперь другое выдаёт.Да чего ж ей надо?

Изменено 30 августа 2020 пользователем huligan

[WG_Magners]

29 минут назад, huligan сказал:

теперь другое выдаёт.

А можно фото как подключено и как джамперы стоят?

[huligan]

1 час назад, WG_Magners сказал:

А можно фото как подключено и как джамперы стоят?

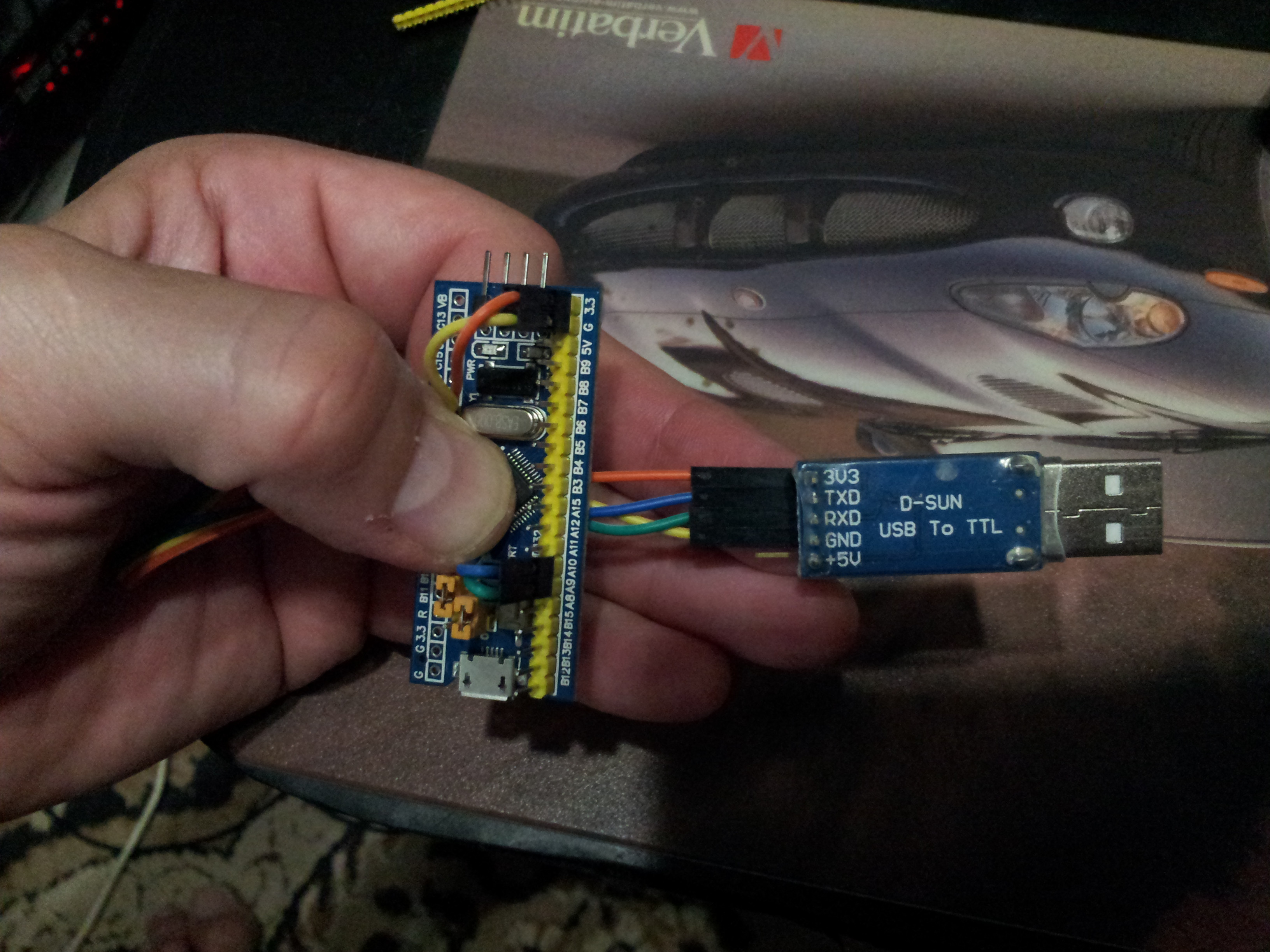

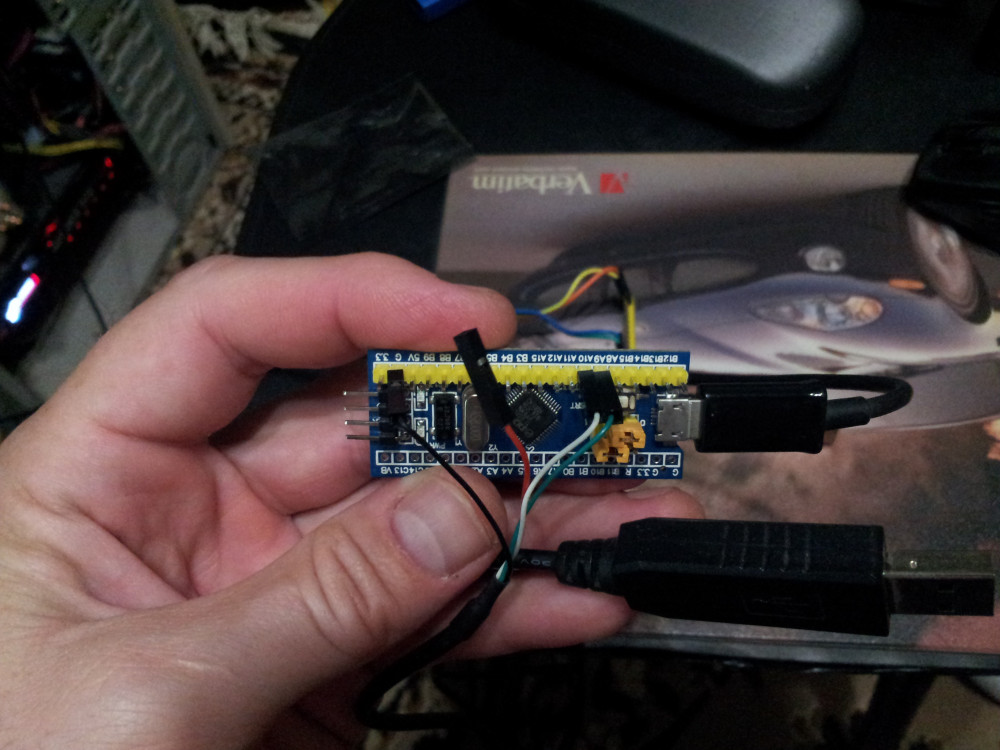

один UART



Другой UART с питанием от микро юсб



при подключении контроллера к юсб компа ни звуков,ни диодики не загораются,в отличии от когда питание с UART (3.3V) подаю

...а кнопку "РЕСЕТ" на контроллере надо нажимать?

ещё с 5V -на-5V подключил

последний вариант-пины припаять и попробовать ещё раз,может из-за плохих контактов не получается?

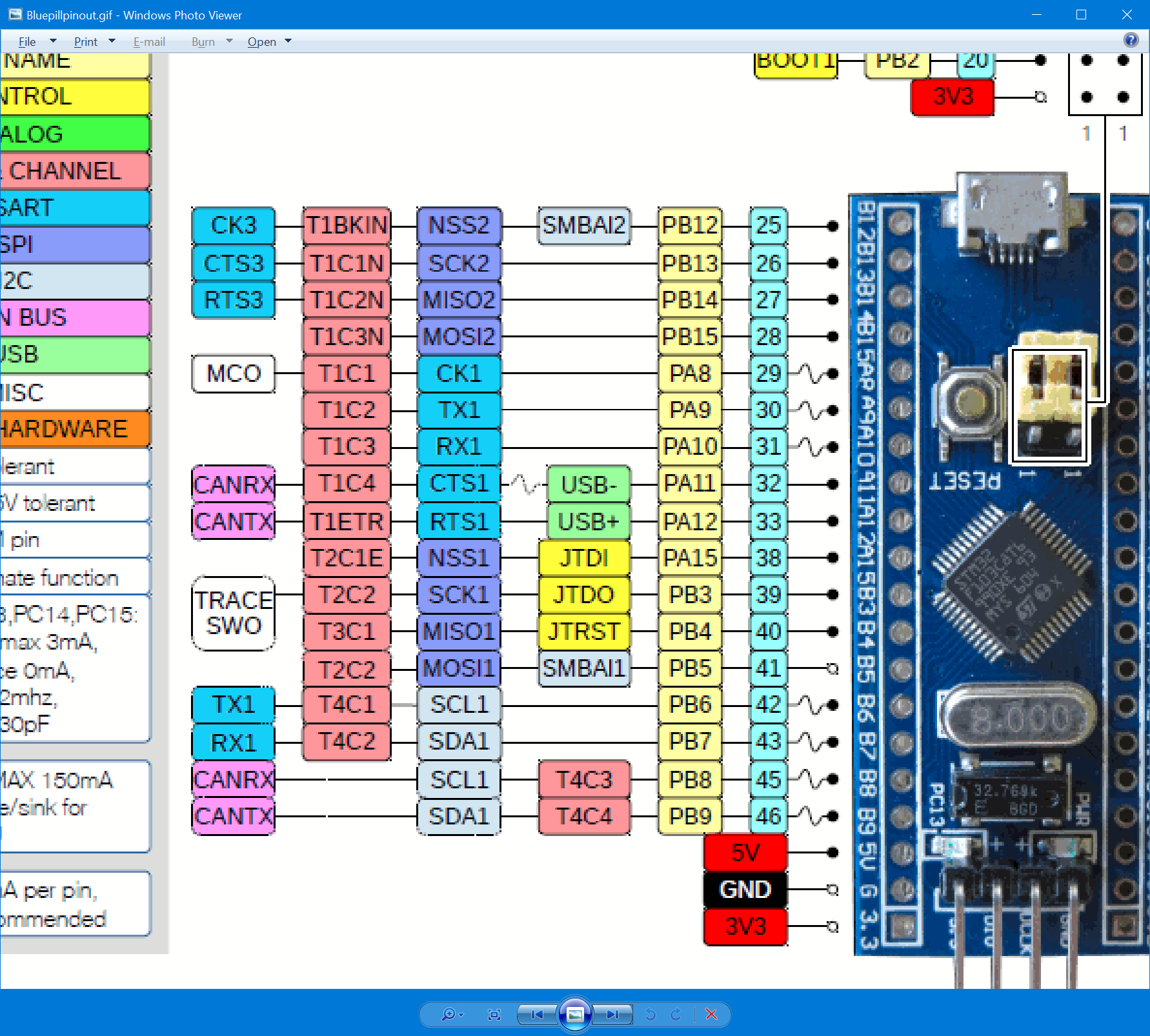

Вопрос-а почему Rx и Tx в А9 и А10,а не в В6 и В7 ??? Как вот тут

Изменено 30 августа 2020 пользователем huligan

[WG_Magners]

27 минут назад, huligan сказал:

при подключении контроллера к юсб компа ни звуков,ни диодики не загораются

При подключении к USB на bluepill должен загораться красный светодиод независимо он наличия прошивки.

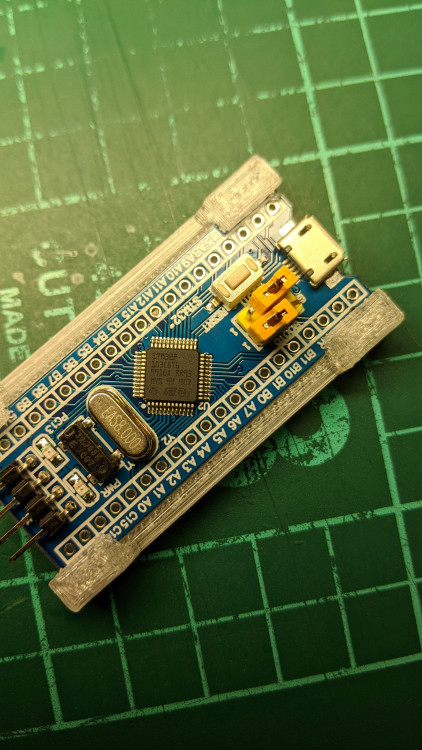

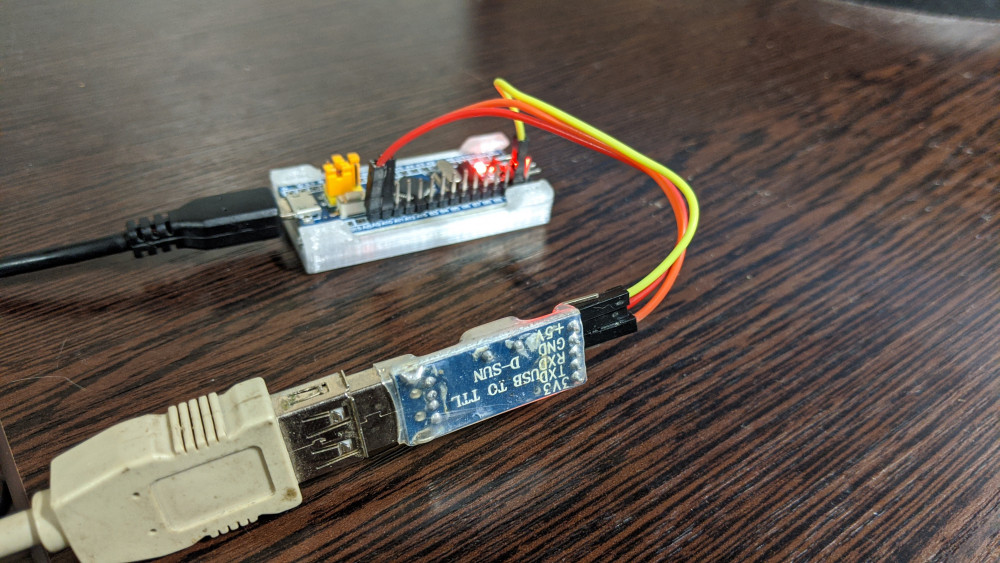

Я собрал такой же конфиг, с таким же преобразователем:

Скрытый текст

Плата видится и шьётся, НО у меня драйвер преобразователя сразу не подцепился, пришлось устанавливать отдельно (причем выбирать вручную более древний, 2011 года):

https://robotchip.ru/ustanovka-drayvera-pl-2303hx-na-windows-8-10/

Проверьте, что драйвер на преобразователь нормально стал, потом проверьте пайку разъемов PLS (подозрительно что светодиод не загорается при подключении к USB). А по подключению вроде всё правильно, осталось немного)

Ах да, еще важно правильный COM порт выбрать) В диспетчере устройств надо посмотреть какой номер порта присвоился преобразователю

Изменено 30 августа 2020 пользователем WG_Magners

[huligan]

попробую ещё.

А если просто платку к компу к юсб цепляешь,что то происходит в винде?и загорается диод?

У меня нифига,только когда питание с UART подаю

[WG_Magners]

Только что, huligan сказал:

попробую ещё.

А если просто платку к компу к юсб цепляешь,что то происходит в винде?и загорается диод?

У меня нифига,только когда питание с UART подаю

Загорается диод, винда ругается на неизвестное устройство.
Бывает такое, что кабель USB пригоден только для зарядки, тогда только диод загорается, а винда плату не видит - уже несколько человек было, которые на такие грабли наткнулись.

Но светодиод при исправной плате и исправном кабеле должен гореть железно - это индикация наличия питания на плате. Если не горит - значит, что-то не так, либо разъем USB недопаян, либо еще какая-то железная проблема

[l3VGV]

Либо чип на плате левый. Которые иногда даже прошиваются, но с юсб всёравно не работают. Конектор диагностируется просто, юсб д+ д- подаются на ра11 12. Иногда можно подтяжку поставить правильные 1к5, но крайне редко это надо. Обычно работает с кривыми штатными для блупилы 10к.

Изменено 30 августа 2020 пользователем l3VGV

[huligan]

3 минуты назад, l3VGV сказал:

юсб д+ д- подаются на ра11 12.

а попроще можно? Ничего не понял

[l3VGV]

пины ра11 ра12





Д+ и Д- белый и зеленый пускать через резистры 10-20Ом. Это для хоть какойто защиты.

+5 и гнд вниз, рядом с разъемом програматора.



Если конектор кривой, то так заработает. Если внутри конектора например КЗ, что у меня пару раз было, то не заработает. Ну это тестером легко проверяется.



Если в разрезанном юсб проводе другие цвета - выкинуть его и резать другой.

Изменено 30 августа 2020 пользователем l3VGV

[WG_Magners]

47 минут назад, huligan сказал:

а попроще можно? Ничего не понял

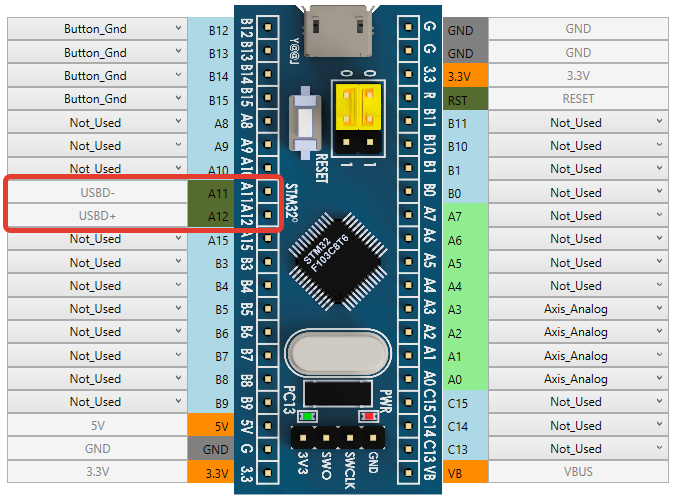

У интерфейса USB 4 контакта (на самом деле не всегда, но не суть):

• +5V
• D-
• D+
• GND

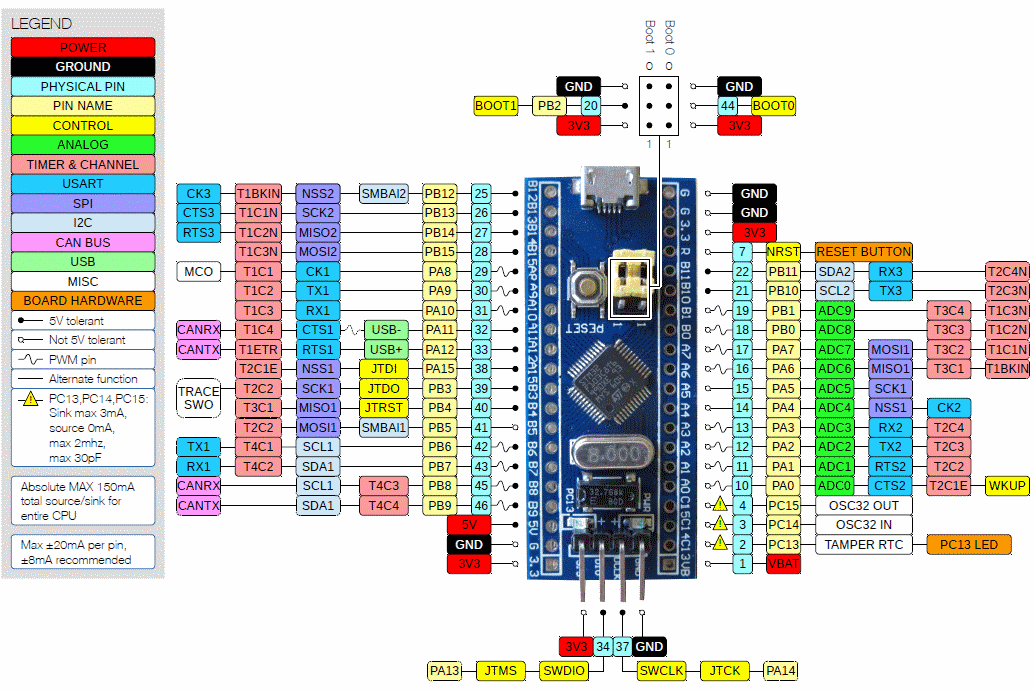

+5V и GND понятно куда на плате подсоединены, а D- и D+ подсоединены к PA11 и PA12. Таким образом, если USB не будет работать можно прозвонить


Скрытый текст





Изменено 30 августа 2020 пользователем WG_Magners

[huligan]

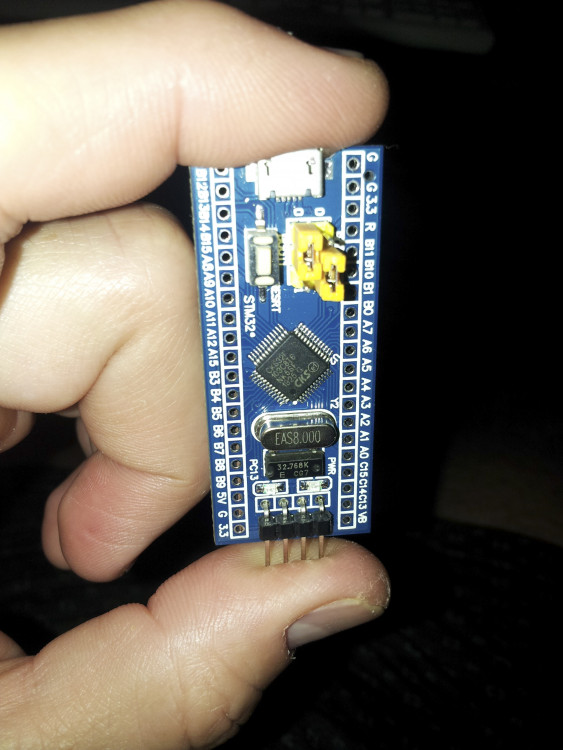

а что на центральном чёрном квадратном чипе должно быть написано?

[WG_Magners]

7 минут назад, huligan сказал:

а что на центральном чёрном квадратном чипе должно быть написано?

Должно быть написано STM32F103C8T6. К сожалению китайцы подогнали вам левый чип(

Я кстати ни разу не натыкался сам, где покупали?

Скрытый текст



[huligan]

подключил проводами к D- D+ 5V GND заработал красный диод и в компе звук определения подключения нового устройства

в диспетчере неизвестное юсб устройство появляется



Изменено 30 августа 2020 пользователем huligan

[WG_Magners]

6 минут назад, huligan сказал:

подключил проводами к D- D+ 5V GND заработал красный диод и в компе звук определения подключения нового устройства



Это хорошо, только вот сейчас уже есть сомнения что с этим чипом будет работать прошивка как положено.

Я не очень знаком с этими китайскими копиями, может коллеги подскажут насколько это всё жизнеспособно.



P.S. Дрова то на USB-UART преобразователь стали?

[huligan]

1 минуту назад, WG_Magners сказал:

Дрова то на USB-UART преобразователь стали?

ага,дрова встали норм.Пролифик там какой то показывают.

Отписался продавцу в гневных выражениях,с рефандом естесна.Но толку-стоит 100р,а следующий заказ ждать ещё месяц-два теперь.

А с этим контроллером-толкус тогго,даже если он рабочий,юсб то у него не фурычит!

В общем буду в другом месте заказывать.Прошивка откладывается

[WG_Magners]

3 минуты назад, huligan сказал:

Прошивка откладывается

Ну там небось и версия прошивки посвежее-поинтереснее выйдет, так что не надо сильно переживать)

[=M=PiloT]

49 минут назад, WG_Magners сказал:

Должно быть написано STM32F103C8T6. К сожалению китайцы подогнали вам левый чип(

Я кстати ни разу не натыкался сам, где покупали?

  Показать содержимое



даже я читал про такой чип

[WG_Magners]

5 минут назад, =M=PiloT сказал:

даже я читал про такой чип

Читать-то я читал, но вживую не видел. Хотя купил я не один десяток блупилов и чипов отдельно

Изменено 30 августа 2020 пользователем WG_Magners

[=M=PiloT]

17.08.2020 в 11:57, Johnet сказал:



давал ссыль на магазин в России, во время пандемии я брал там пару платок, в коментах того магазина была тема про данные мк

Ссылка  тут в теме где то, интересно Хулиган случаем не там брал?



ПС мне прислали нормальные, я им об этом подчеркнул во время заказа

[huligan]

8 минут назад, =M=PiloT сказал:

Хулиган случаем не там брал?

а типа жмотяра и брал на али

[Johnet]

Я брал в фирме амперкот. Доехали за неделю, несколько дороже китайских. Чипы правильные.

[sergeype]

3 часа назад, Johnet сказал:

Я брал в фирме амперкот. Доехали за неделю, несколько дороже китайских. Чипы правильные.

Аналогично.

[Tomhet]

WG_Magners, спасибо за великолепный проект. Будущее конфигуратора уже предрешено в формате перехода на qt или тот что написан на c# будет поддерживаться? Есть скромный опыт на последнем, мог бы понемногу прикручивать фичи которые интересны сообществу - например пользовательские настройки кривых которые можно привязывать к произвольному количеству осей. Есть в этом смысл?

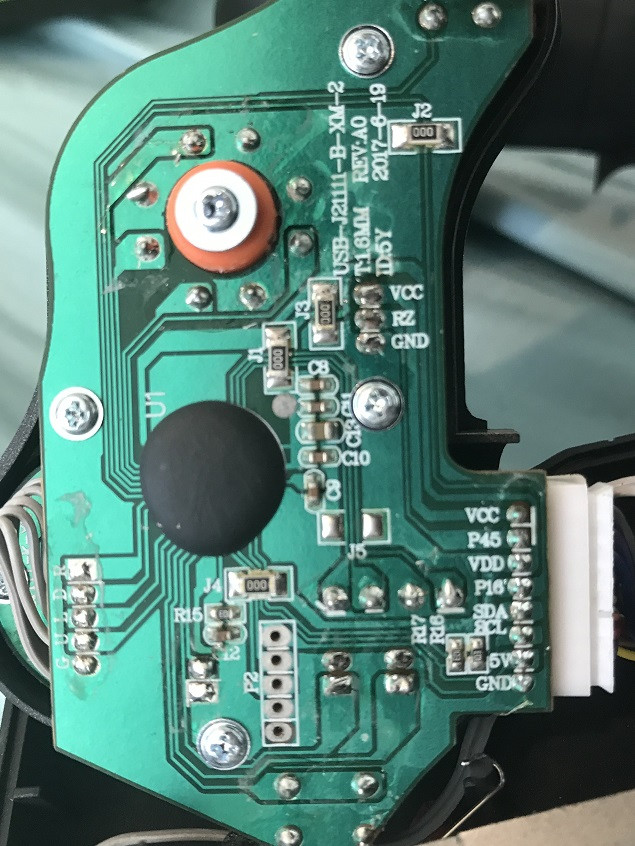

В качестве эксперимента пытаюсь перевести кобру на stm32. Выше в теме была схема подключения ручки кобры, но в моём случае разъем выглядит иначе. Может кто посоветовать как подключать такое?



[=VCC=Ghash34]

23 минуты назад, Tomhet сказал:

WG_Magners, спасибо за великолепный проект. Будущее конфигуратора уже предрешено в формате перехода на qt или тот что написан на c# будет поддерживаться? Есть скромный опыт на последнем, мог бы понемногу прикручивать фичи которые интересны сообществу - например пользовательские настройки кривых которые можно привязывать к произвольному количеству осей. Есть в этом смысл?



В качестве эксперимента пытаюсь перевести кобру на stm32. Выше в теме была схема подключения ручки кобры, но в моём случае разъем выглядит иначе. Может кто посоветовать как подключать такое?



выкинь ее в помойку

[Komaroff]

Это так называемая четвертая серия Кобры. Наверняка там протокол передачи информации о кнопках отличается от заложенных во фриджое регистров CD4021, которые использовались в предыдущих сериях Кобры. Из надписей на плате можно предположить, что используется интерфейс I2C.

Tomhet. Кстати, какие субьективные ощущения от пользования этой версией Кобры ?

Изменено 31 августа 2020 пользователем Komaroff

[Tomhet]

Ощущения такие, что летать удобнее чем с клавиатуры) Твист дрожит и в нейтральном положении выдаёт около 65% по оси. В остальном неплохо за свои деньги, заранее планировал поменять механику и контроллер. Но вот теперь еще проблема с ручкой вырисовывается, к этому я не был готов

[WG_Magners]

52 минуты назад, Tomhet сказал:

Будущее конфигуратора уже предрешено в формате перехода на qt или тот что написан на c# будет поддерживаться? Есть скромный опыт на последнем, мог бы понемногу прикручивать фичи которые интересны сообществу - например пользовательские настройки кривых которые можно привязывать к произвольному количеству осей. Есть в этом смысл?

Пока что-то конфигураторы на WPF и Qt поддерживаются параллельно и несколько версий вперед еще точно будут. За помощь с конфигуратором буду очень признателен, но я не завидую тому кто-будет разбираться в его коде - там бардак(
Сейчас для WPF конфигуратора стоят две основные задачи: подкрутить UI в сторону упрощения (как раз всякие настройки кривых и осей) и победить медленный и тупой HID (это пока что держит многие хорошие функции)
Если интересно - дискорд Magners#1207

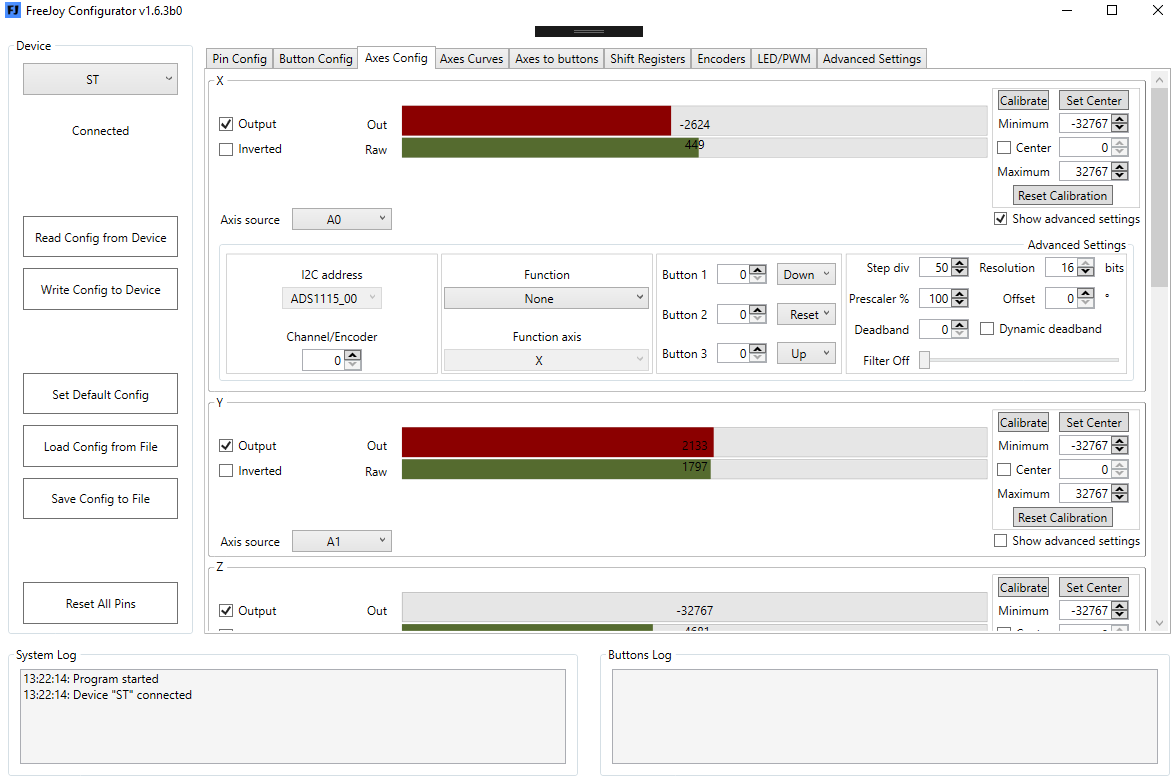

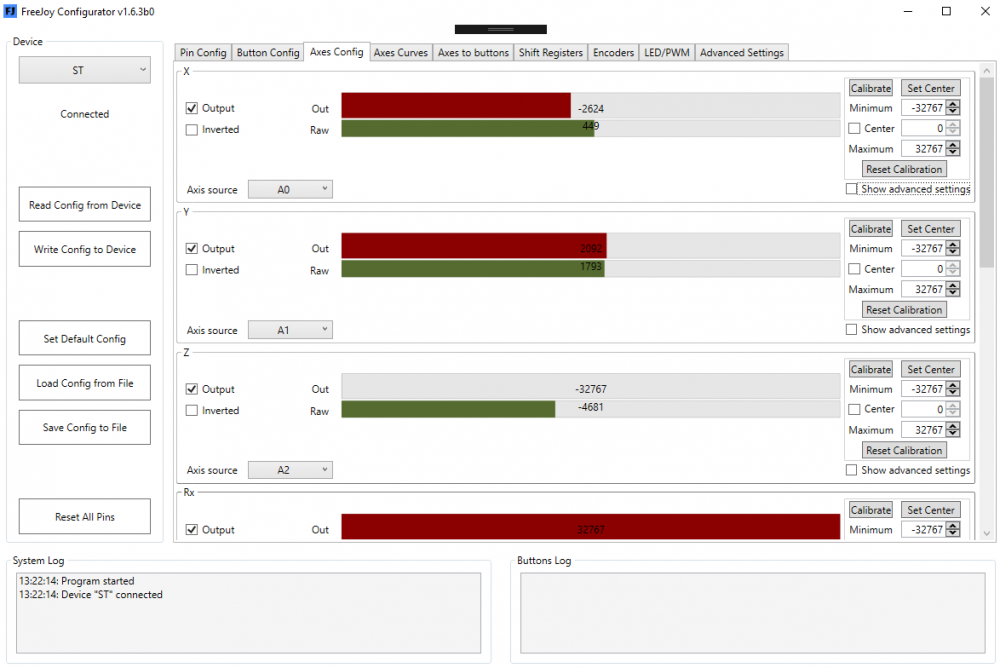

Кое-какая работа по улучшению интерфейса уже проделана совместно с @Reksotiv (у него даже побольше сделано):

Скрытый текст





Изменено 31 августа 2020 пользователем WG_Magners

[Komaroff]

36 минут назад, Tomhet сказал:

Ощущения такие, что летать удобнее чем с клавиатуры) Твист дрожит и в нейтральном положении выдаёт около 65% по оси. В остальном неплохо за свои деньги, заранее планировал поменять механику и контроллер. Но вот теперь еще проблема с ручкой вырисовывается, к этому я не был готов

А по осям крен/тангаж как ощущения ?

С ручкой может быть и  не все так однозначно. Но надо экспериментировать.

Например надпись на плате Р45 это сигнал твиста. Можно предположить что надпись Р16 это аналог сигнала CS наших регистров. Далее предполагаем , что китайцы тупо написали на плате I2Cшные надписи, но используют в реале SPI. Смущает только обилие надписей +5V, VCC, VDD,  ху из Ху среди них.

Изменено 31 августа 2020 пользователем Komaroff

[Tomhet]

Вполне неплохо. Пока могу сравнивать только с afterburnerII который десятилетие пылился на антресоли - так вот у кобры ход по осям более линейный, у предшественника на половине отклонения усилие нарастает и получается ступенька которую приходится преодолевать - и так в любом направлении. Сейчас печатаю кулачковую механику на замену (небезызвестный объект 77-б), думаю станет еще лучше

[Komaroff]

Судя по деталям, рассказанным Ghash34 при подключении сенсоров этой Кобры к фриджою может ожидаться некрасивые показания. Но по ручке не все так однозначно, наверно.

[=VCC=Ghash34]

это мусор а не джойстик , уже неоднократно говорил что покупать такую дрянь в магазине за 3000 или 3500 не целесообразно. лучше пропейте эти деньги в хорошей компании

датчик от нее на фри джое на 40 градусов хода выдаст 100-200 отсчетов и еще при этом будет шуметь отсчетов так на 10

[MYCYJIbMAHUH]

3 часа назад, Tomhet сказал:

WG_Magners, спасибо за великолепный проект. Будущее конфигуратора уже предрешено в формате перехода на qt или тот что написан на c# будет поддерживаться? Есть скромный опыт на последнем, мог бы понемногу прикручивать фичи которые интересны сообществу - например пользовательские настройки кривых которые можно привязывать к произвольному количеству осей. Есть в этом смысл?



В качестве эксперимента пытаюсь перевести кобру на stm32. Выше в теме была схема подключения ручки кобры, но в моём случае разъем выглядит иначе. Может кто посоветовать как подключать такое?

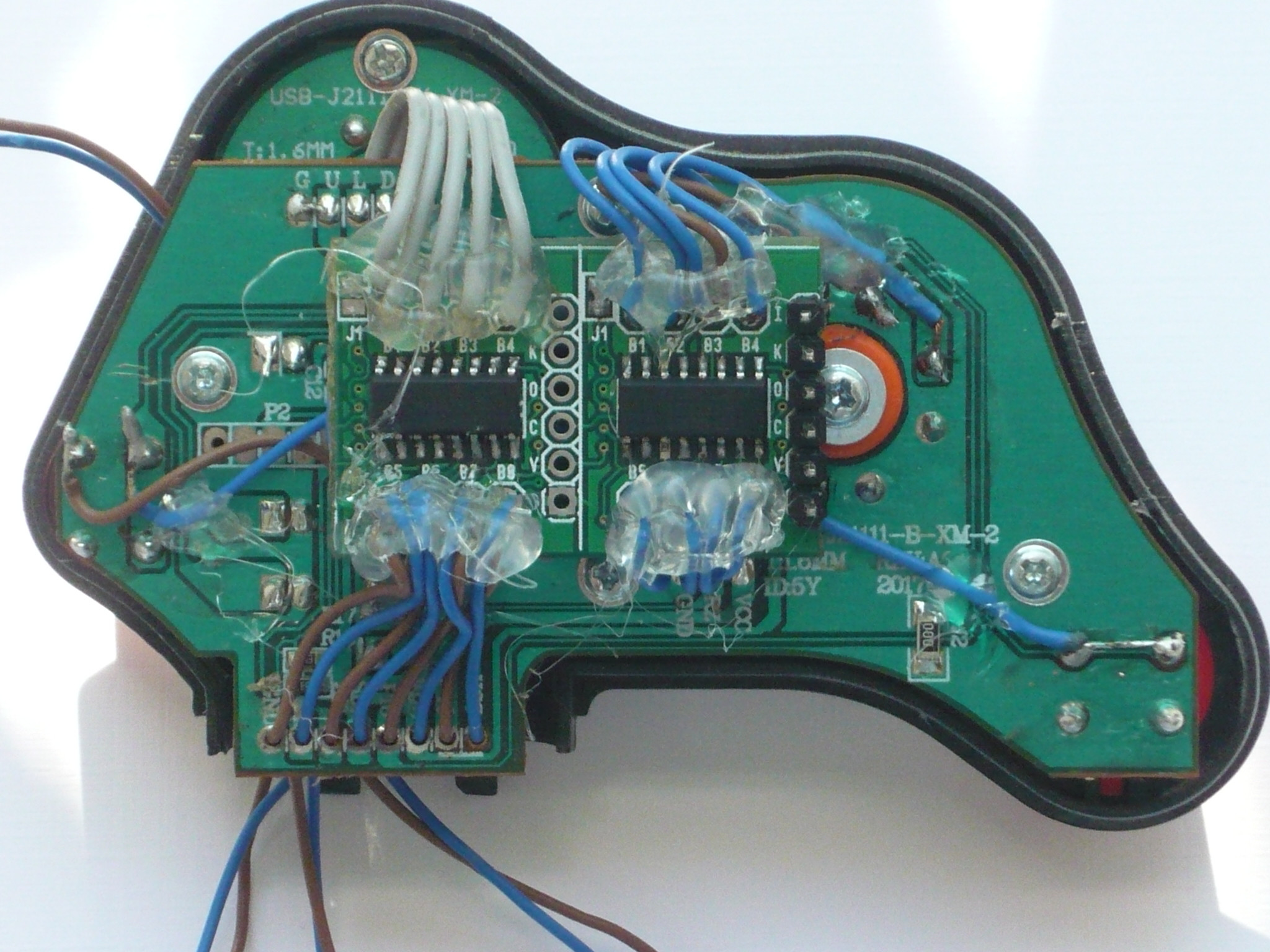

Я перецарапывал дорожки кнопок идущие до чёрной плямбы.Далее кнопки запаивал на плату из двух сдвиговых регистров 4021.

Проще купить кобру на Авито за 500руб и взять из донора эту плату.

Изменено 31 августа 2020 пользователем MYCYJIbMAHUH

[=M=PiloT]

19 часов назад, WG_Magners сказал:

Читать-то я читал, но вживую не видел. Хотя купил я не один десяток блупилов и чипов отдельно

https://amperkot.ru/products/plata_mikrokontroller_stm32f103c8t6_arm_stm32/24260785.html

Вот, прочитал тогда и сообщил продавцу быть внимательным.



(нажать на кнопку "вопрос ответ")



Скрытый текст



Виталий

Подтверждаю. В последней партии пришли 15 шт. с CKS32F103C8T6 на борту. Программаторы для stm с ними не работают. Да они даже по usb не определяются.

•

  Тех.поддержка amperkot.ru

  Дело в том, что по умолчанию эти платы идут с бутлоадером, в котором подключение по USB не предусмотрено. Но вы можете самостоятельно, подключившись с помощью usb-ttl переходника, залить бутлоадер usb. Схемы подключения и сама прошивка, легко находиться гуглом. Их много разных, по этому я не стану писать прямые ссылки.



•

Та же маркировка, что и у Хулигана

[WG_Magners]

1 час назад, =M=PiloT сказал:

https://amperkot.ru/products/plata_mikrokontroller_stm32f103c8t6_arm_stm32/24260785.html

Вот, прочитал тогда и сообщил продавцу быть внимательным.



(нажать на кнопку "вопрос ответ")



  Скрыть содержимое



Виталий

Подтверждаю. В последней партии пришли 15 шт. с CKS32F103C8T6 на борту. Программаторы для stm с ними не работают. Да они даже по usb не определяются.

•

  Тех.поддержка amperkot.ru

  Дело в том, что по умолчанию эти платы идут с бутлоадером, в котором подключение по USB не предусмотрено. Но вы можете самостоятельно, подключившись с помощью usb-ttl переходника, залить бутлоадер usb. Схемы подключения и сама прошивка, легко находиться гуглом. Их много разных, по этому я не стану писать прямые ссылки.



•

Та же маркировка, что и у Хулигана

Ага, только он как раз переходником USB-TTL подключался
Наверное ее можно прошить, но чёт мне кажется что от нее можно ждать и других сюрпризов. Я бы купил нормальные STM32 чтобы снизить вероятность непонятных косяков

[huligan]

Уже и спор на али закрыт. продавец извинился и сразу без базара вернул деньги.похоже на лоха рассчитывают:(((

21 час назад, Johnet сказал:

Я брал в фирме амперкот.

это оно? https://amperkot.ru/products/plata_mikrokontroller_stm32f103c8t6_arm_stm32/24260785.html

4 часа назад, =M=PiloT сказал:

Та же маркировка, что и у Хулигана

точно! Дай ссыль на бутлоадер и как его залить?

Изменено 31 августа 2020 пользователем huligan

[avalonnw]

12 часов назад, =VCC=Ghash34 сказал:

это мусор а не джойстик , уже неоднократно говорил что покупать такую дрянь в магазине за 3000 или 3500 не целесообразно. лучше пропейте эти деньги в хорошей компании

датчик от нее на фри джое на 40 градусов хода выдаст 100-200 отсчетов и еще при этом будет шуметь отсчетов так на 10

Врядли хуже Saitek Evo Force - тот вообще жуть. Но всяко лучше клавиатуры.
