FreeJoy. OpenSource контроллер на STM32

[huligan]

Цитата

• Minus_Absolute = (AS1-AS2)/2 Т.е. результирующая ось находится в центре при минимуме обеих осей-источников, При максимуме одной оси-источника, результирующая ось отклоняется к максимуму, при максимуме второй – к минимуму.

так?

МАРС вкб-шный,как датчик работать не будет?

дрова на мои UART-ы для 10-ки не могу поставить

отбой,вроде встали:0

Изменено 8 июля 2020 пользователем huligan

[huligan]

STM32 ST-LINK Utility для чего нужен? Для прошивки не UART-конвертером? Больше ни для чего?

Изменено 8 июля 2020 пользователем huligan

[=VCC=Ghash34]

3 минуты назад, huligan сказал:

STM32 ST-LINK Utility для чего нужен? Для прошивки не UART-конвертером? Больше ни для чего?

да только для прошивки

[huligan]

59 минут назад, huligan сказал:

дрова на мои UART-ы для 10-ки не могу поставить

отбой,вроде встали:0

да блин,вытащил-воткнул и опять треугольник и опять Demonstrator GUI его не видит:(((

какие дрова для него нужны? Ставил PL2303_Prolific_DriverInstaller_v1.12.0

Изменено 8 июля 2020 пользователем huligan

[WG_Magners]

11 минут назад, huligan сказал:

да блин,вытащил-воткнул и опять треугольник и опять Demonstrator GUI его не видит:(((

какие дрова для него нужны? Ставил PL2303_Prolific_DriverInstaller_v1.12.0

Там бывают проблемки с этими китайскими свистками, мне как-то помогло выбрать в винде какие-то то дрова более старой версии. Ну и естественно в зависимости от микросхемы, PL2303, CH340 или FTDI232, дровишки тоже разные

[huligan]

ага,так и есть!Поставил какие то древние 2008 года https://www.drive2.ru/b/462200879408219226/

и заработало всё

Изменено 8 июля 2020 пользователем huligan

[WG_Magners]

1 час назад, huligan сказал:

так?

МАРС вкб-шный,как датчик работать не будет?



Марсы здесь не работают.



UPD. Тьфу, не тот видос. Да, через вычитание в общем. Скоро ещё подъедут разная работа функций для осей с центром и без

Изменено 9 июля 2020 пользователем WG_Magners

[huligan]

тю блин

Изменено 8 июля 2020 пользователем huligan

[WG_Magners]

Только что, huligan сказал:

так там же не выбраны функции,как тогда 2 оси в одной работают?

Да, перепутал. Выше обновил коментарий

[Johnet]

1 час назад, huligan сказал:

МАРС вкб-шный,как датчик работать не будет?

Если со второго поколения кобр, то эти датчики не работают ни с чем, кроме ВКБшных контроллеров.  С третьего поколения, работает как обычный Холл (если мне не ищменяет память).

17 минут назад, WG_Magners сказал:

Скоро ещё подъедут разная работа функций для осей с центром и без

Не думал над сокращением списка функций осей? Ведь есть функции, которые прикладного применения не имеют...

[=VCC=Ghash34]

5 минут назад, Johnet сказал:

 обычный Холл (если мне не ищменяет память).

магрез

[huligan]

9 минут назад, Johnet сказал:

Если со второго поколения кобр

у меня один с 1-го поколения остался,но там,вроде,такой же,как и со 2-го.(Один МАРС в педалях стоит,вместо магреза от Баура и в Гладиаторвкб-шный вставлен)

Выше в ролике про одноосные пендали-а почему там галка на 1-й оси на центр не стоит?Когда там нужно эту галку ставить?

Какую битность для резюков ставить? 8 бит?10 бит? цифры какие,вместо 32767  и 16383 там будут? 2048/1024 для 8 бит?

Изменено 9 июля 2020 пользователем huligan

[=VCC=Ghash34]

1 минуту назад, huligan сказал:



Какую битность для резюков ставить? 8 бит?10 бит? цифры какие,вместо 32767  и 16383 там будут?

для аналоговых осей можно 12

[huligan]

12-это 8096/4048 так?

[WG_Magners]

18 минут назад, Johnet сказал:

Не думал над сокращением списка функций осей? Ведь есть функции, которые прикладного применения не имеют...

Да, как раз завязка на галку центра должно это дать. Толком пока не ковырялся, на работе завал после хренова карантина, но план привести функции к более удобному виду есть на ближайшее обновление

[huligan]

1 минуту назад, WG_Magners сказал:

как раз завязка на галку центра должно это дать

т.е. там галка какие то доп фишки включает?

[WG_Magners]

12 минут назад, huligan сказал:

12-это 8096/4048 так?

12 бит это 4096 отсчетов на ось. На выходе любой входной диапазон с датчиков масштабируются до 16 бит, т.е. 65536 отсчетов

[huligan]

а как калибровать ось,состоящую из 2-х физ. осей?

[WG_Magners]

13 минут назад, huligan сказал:

т.е. там галка какие то доп фишки включает?

Пока что она только за калибровку отвечает, то есть включает ассиметрию осей с центром (центр можно установить не ровно посередине и ось отмасштабируется как надо). Для осей с центром и без арифметические функции должны работать немного по-разному (просто положение нуля в разных местах). Сейчас за это отвечает выбор либо Absolute либо Relative, но по-моему это не очень очевидно и сложновато для понимания. Хочу упростить и завязать на галку наличия центра

9 минут назад, huligan сказал:

а как калибровать ось,состоящую из 2-х физ. осей?

Через калибровку обеих задействованных осей. Можно сначала откалибровать оси, а потом включить функцию

Изменено 9 июля 2020 пользователем WG_Magners

[Alex3232]

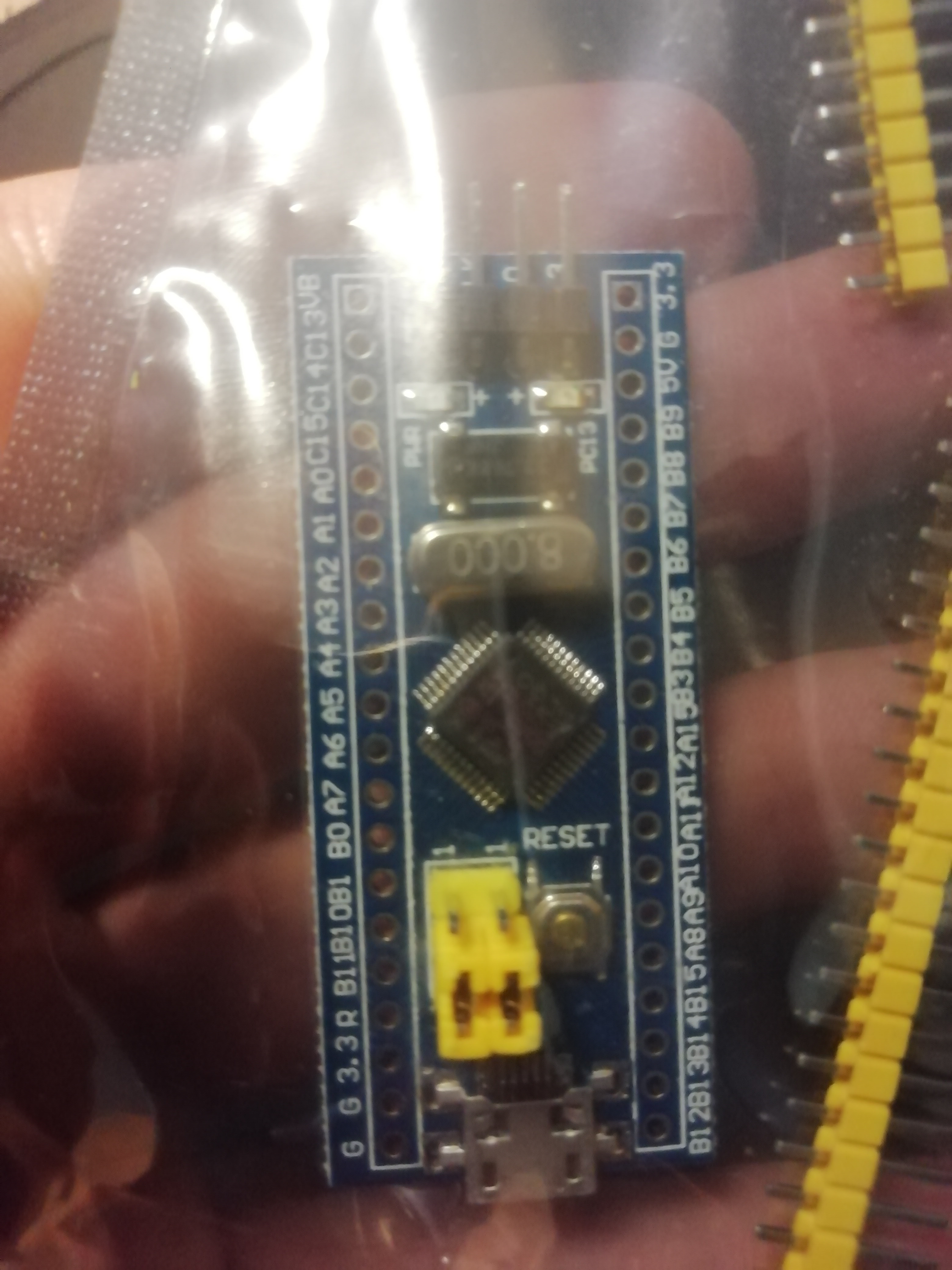

Приветствую. Мне нужно прошить плату стм32, но у меня нет программатора, могу я кому-то заслать письмом на прошивку? Буду благодарен. Плата:

[Johnet]

33 минуты назад, Alex3232 сказал:

могу я кому-то заслать письмом на прошивку?

Я могу прошить. Но стоимость пересылки туда/обратно будет такая же как если бы вы купили программатор. А по времени в два раза меньше. Это раз. В качестве программатора (а точнее переходника USB-UART) можно использовать Ардуино. (Ссылка выше была). Это два. Если вдруг решите (прошивать Ардуиной или пересылать) спрашивайте, отвечу.

В смысле туда/обратно в два раза дольше пересылать, чем программатор в одну сторону.

[Alex3232]

29 минут назад, Johnet сказал:

Я могу прошить. Но стоимость пересылки туда/обратно будет такая же как если бы вы купили программатор. А по времени в два раза меньше. Это раз. В качестве программатора (а точнее переходника USB-UART) можно использовать Ардуино. (Ссылка выше была). Это два. Если вдруг решите (прошивать Ардуиной или пересылать) спрашивайте, отвечу.

В смысле туда/обратно в два раза дольше пересылать, чем программатор в одну сторону.

А вы территориально где?

30 минут назад, Johnet сказал:

Я могу прошить. Но стоимость пересылки туда/обратно будет такая же как если бы вы купили программатор. А по времени в два раза меньше. Это раз. В качестве программатора (а точнее переходника USB-UART) можно использовать Ардуино. (Ссылка выше была). Это два. Если вдруг решите (прошивать Ардуиной или пересылать) спрашивайте, отвечу.

В смысле туда/обратно в два раза дольше пересылать, чем программатор в одну сторону.

Ссылку найти не могу(

[Johnet]

2 часа назад, Alex3232 сказал:

А вы территориально где?

Алтайский край, г. Барнаул. (в инфе к аккаунту написано)

2 часа назад, Alex3232 сказал:

Ссылку найти не могу(

  Вот:

07.07.2020 в 06:31, Johnet сказал:

https://wiki.iarduino.ru/page/Arduino_as_a_USB_UART_converter



07.07.2020 в 06:52, WG_Magners сказал:

Как сказано выше можно залить через Arduino, если предварительно залить в нее скетч для работы как USB-UART преобразователь.

Далее всё по инструкции по прошивке через USB-UART преобразователь.



Чего то похоже, надо вставить в инструкцию как использовать Ардуину как USB-UART преобразователь.

Изменено 14 июля 2020 пользователем Johnet

[WG_Magners]

2 часа назад, Johnet сказал:

Чего то похоже, надо вставить в инструкцию как использовать Ардуину как USB-UART преобразователь

Да, это может быть полезным

[l3VGV]

Тогда уже не останавливайтесь, и делайте возможность прошивать FreeJoy через другой FreeJoy! Чтобы они могли размноожаться. Уарт то есть...

[A_Bereg_UAA_Bereg_UA]

Добрый день. А похоже проблема определения устройств более чем одно так и не решена ...

[Johnet]

2 часа назад, A_Bereg_UAA_Bereg_UA сказал:

А похоже проблема определения устройств более чем одно так и не решена ...

По моему выше @WG_Magners писал, что возможно проблема конфигуратора и он опрашивает только первое в списке устройство. Пока решение конфигурировать устройства по одному. В работе (определении устройств авиасимуляторами) есть проблемы?

[WG_Magners]

5 минут назад, Johnet сказал:

По моему выше @WG_Magners писал, что возможно проблема конфигуратора и он опрашивает только первое в списке устройство. Пока решение конфигурировать устройства по одному. В работе (определении устройств авиасимуляторами) есть проблемы?

Так и есть, выбор устройства не работает пока. Сейчас перелезаем на другую библиотеку USB, в следующей релизной версии починим. Это может занять некоторое время, придется подождать

[A_Bereg_UAA_Bereg_UA]

Проблем то нету в симуляторе, путаница просто при перепрошивке и назначении осей и кнопок и постоянное включение-выключение контроллеров, но не беда.

[AC_llywkuH]

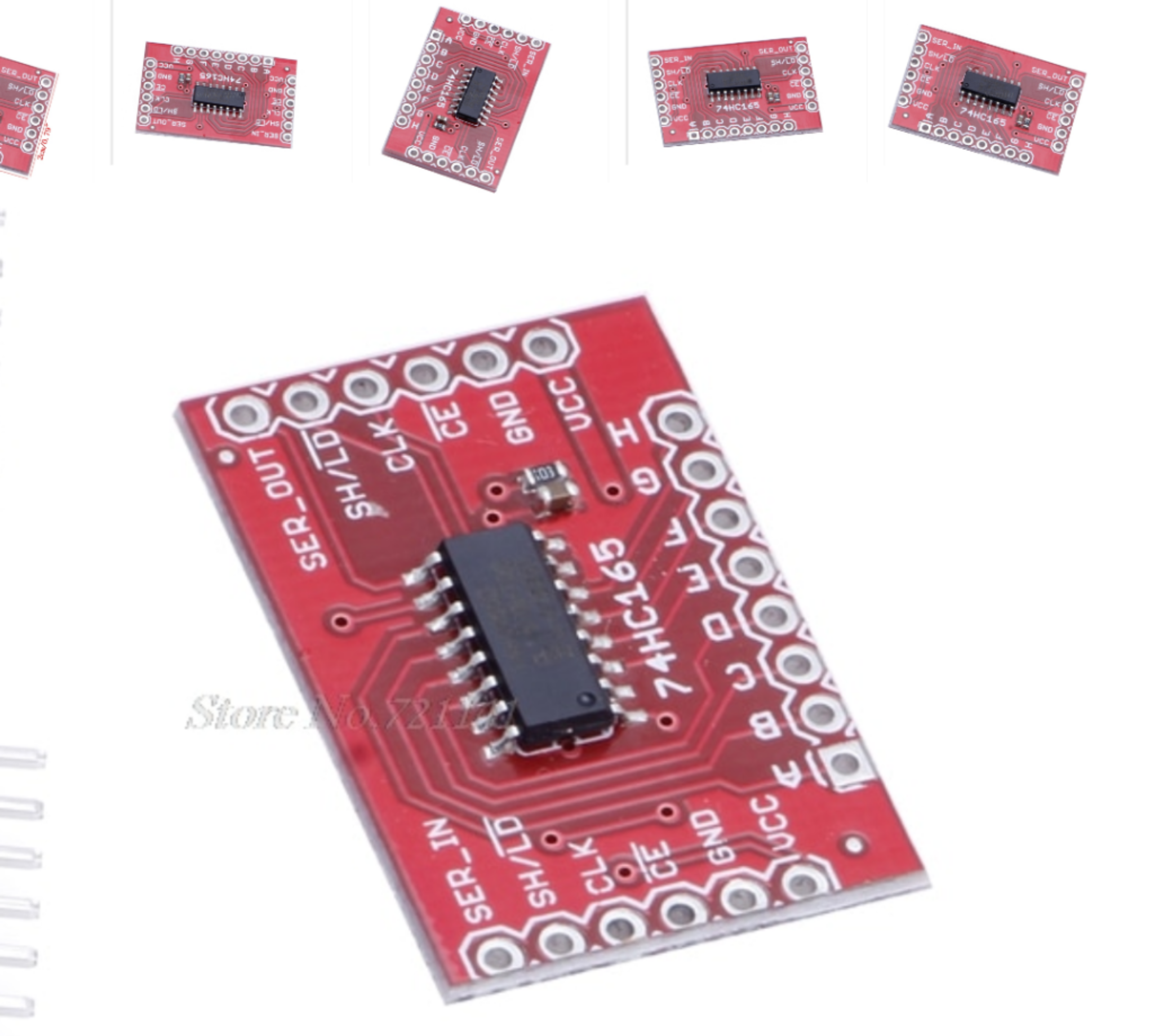

На просторах Китайпрома нашел плату с применением 74hс165D. Пойдет?

Плата называется CJMCU-165

Чип 74HC165D

Али 74HC165D

Вопрос снят. Я сам дурак - нет, чтобы сразу прочесть о чипе. Пойдет, словом.

Изменено 15 июля 2020 пользователем AC_llywkuH

[Johnet]

1 час назад, AC_llywkuH сказал:

Вопрос снят. Я сам дурак - нет, чтобы сразу прочесть о чипе. Пойдет, словом.

Я на 3 микросхемы находил:

Вот. Правда дороже чем у вас получается, но резистора распаивать не надо.

Изменено 15 июля 2020 пользователем Johnet

[WG_Magners]

56 минут назад, Johnet сказал:

Я на 3 микросхемы находил:

Вот. Правда дороже чем у вас получается, но резистора распаивать не надо.



Удобненько, но дороговизна конечно. С этими платами удобно использовать эти резисторы

[AC_llywkuH]

34 минуты назад, WG_Magners сказал:



..С этими платами удобно использовать эти резисторы

О! Вот эти искал, самое оно для компактности. Мерси.

[Johnet]

Угу, только сборки придется паять к хвостикам разъемов PLS, и ветвить в разъемах BLS линии CS, SCK.

[WG_Magners]

8 минут назад, Johnet сказал:

Угу, только сборки придется паять к хвостикам разъемов PLS, и ветвить в разъемах BLS линии CS, SCK.

Я вот такие платы себе урвал, удобно сборки делать. Но что-то не могу их найти в продаже толком

Изменено 15 июля 2020 пользователем WG_Magners

[Johnet]

31 минуту назад, WG_Magners сказал:

Я вот такие платы себе урвал,

Ссылка битая.

[WG_Magners]

2 минуты назад, Johnet сказал:

Ссылка битая.

Вот такое, в общем

[AC_llywkuH]

39 минут назад, Johnet сказал:

Угу, только сборки придется паять к хвостикам разъемов PLS, и ветвить в разъемах BLS линии CS, SCK.

Что ветвить? Резисторы же нужны для подтяжки +питания к контактам D0-D7. По ссылке резисторы как раз с 1 общим контактом, его - на плюс питания, остальные на D0-D7. Или что-то не так?

[WG_Magners]

6 минут назад, AC_llywkuH сказал:

Что ветвить? Резисторы же нужны для подтяжки +питания к контактам D0-D7. По ссылке резисторы как раз с 1 общим контактом, его - на плюс питания, остальные на D0-D7. Или что-то не так?

Если делать цепочку из нескольких регистров, то неудобно управляющие сигналы коммутировать. Вон я фотку скинул, где эти сигналы насквозь растрассированы и можно легко цеплять произвольное число плат

Изменено 15 июля 2020 пользователем WG_Magners

[Johnet]

1 час назад, AC_llywkuH сказал:

Резисторы же нужны для подтяжки +питания к контактам D0-D7. По ссылке резисторы как раз с 1 общим контактом, его - на плюс питания, остальные на D0-D7. Или что-то не так?

Ага, а вторая цепь - подача общего сигнала через кнопку. Т. О. Варианта 2: мы паяем разъем pls в который мы будем подтыкать кнопки, а с обратной его стороны подпаиваем к хвостикам разъема резисторную сборку. Либо в отверстия платы паяем резисторную сборку и к хвостикам резисторной сборки припаиваем проводки на кнопки.
