Понял, смотрел через конфигуратор, через свойства винды меняется, спасибо.

[WG_Magners]

4 часа назад, Johnet сказал:

конфигуратор это никак не отображает.

Так быть не должно, проверим

Изменено 1 июля 2020 пользователем WG_Magners

[WG_Magners]

6 часов назад, Johnet сказал:

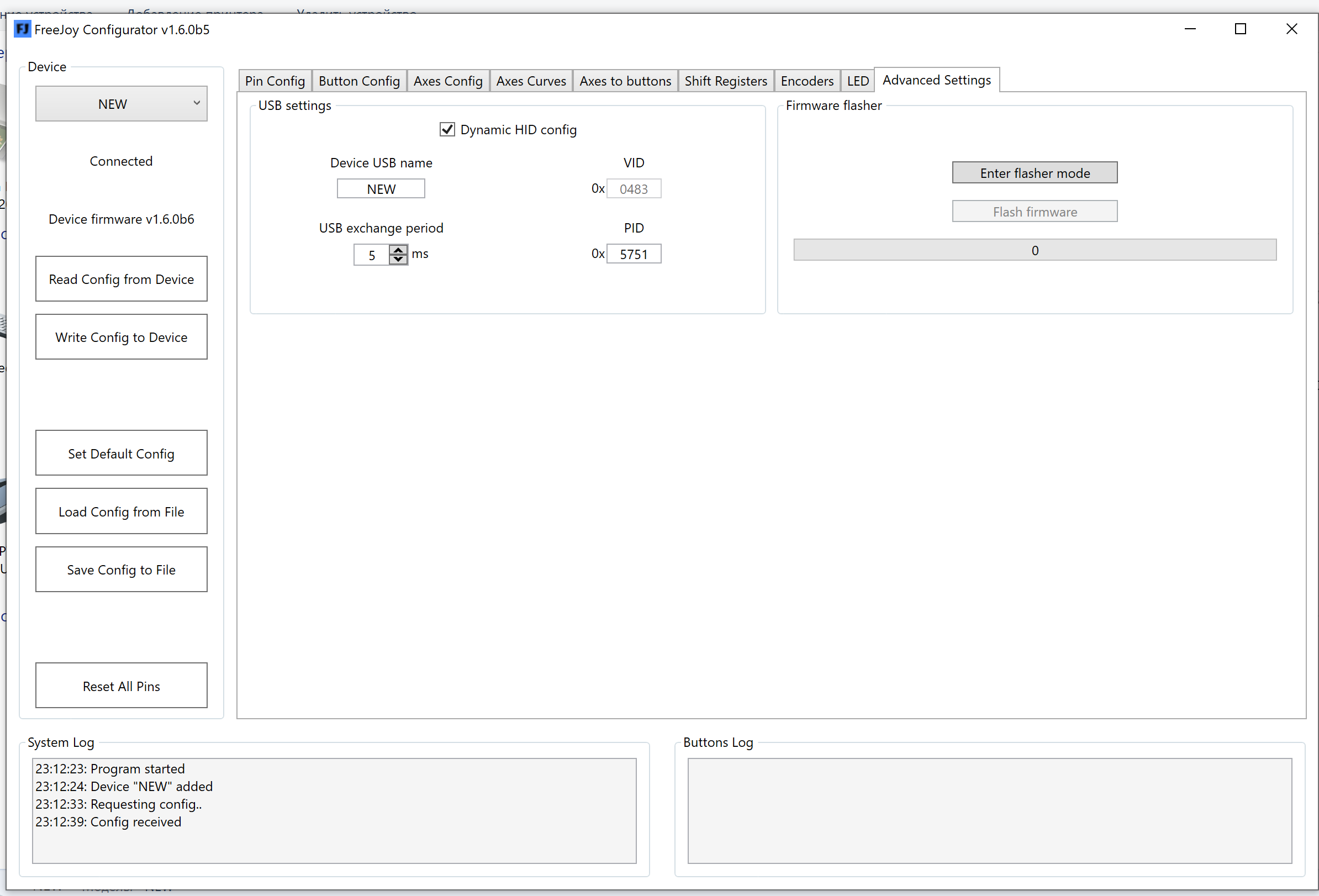

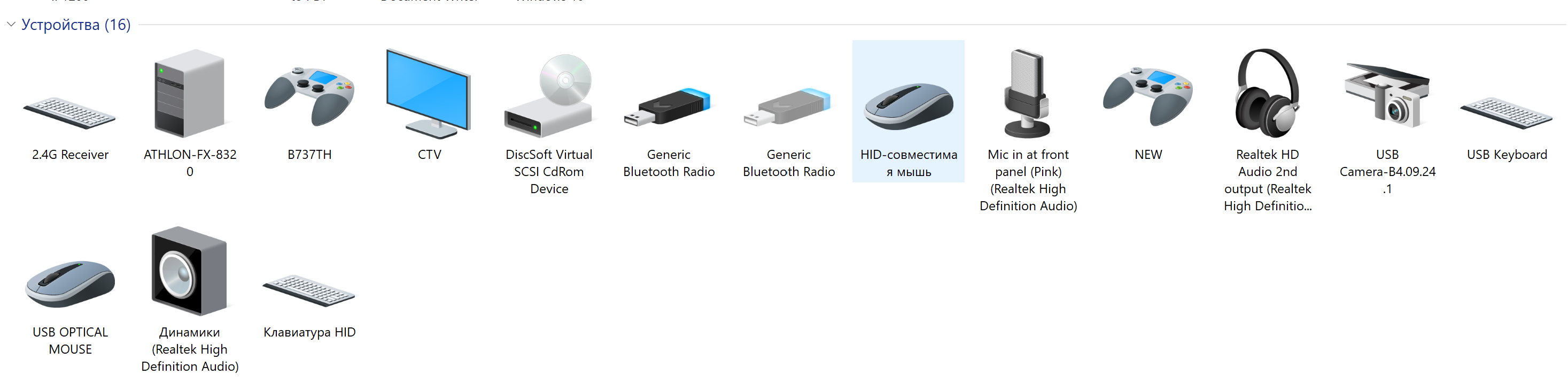

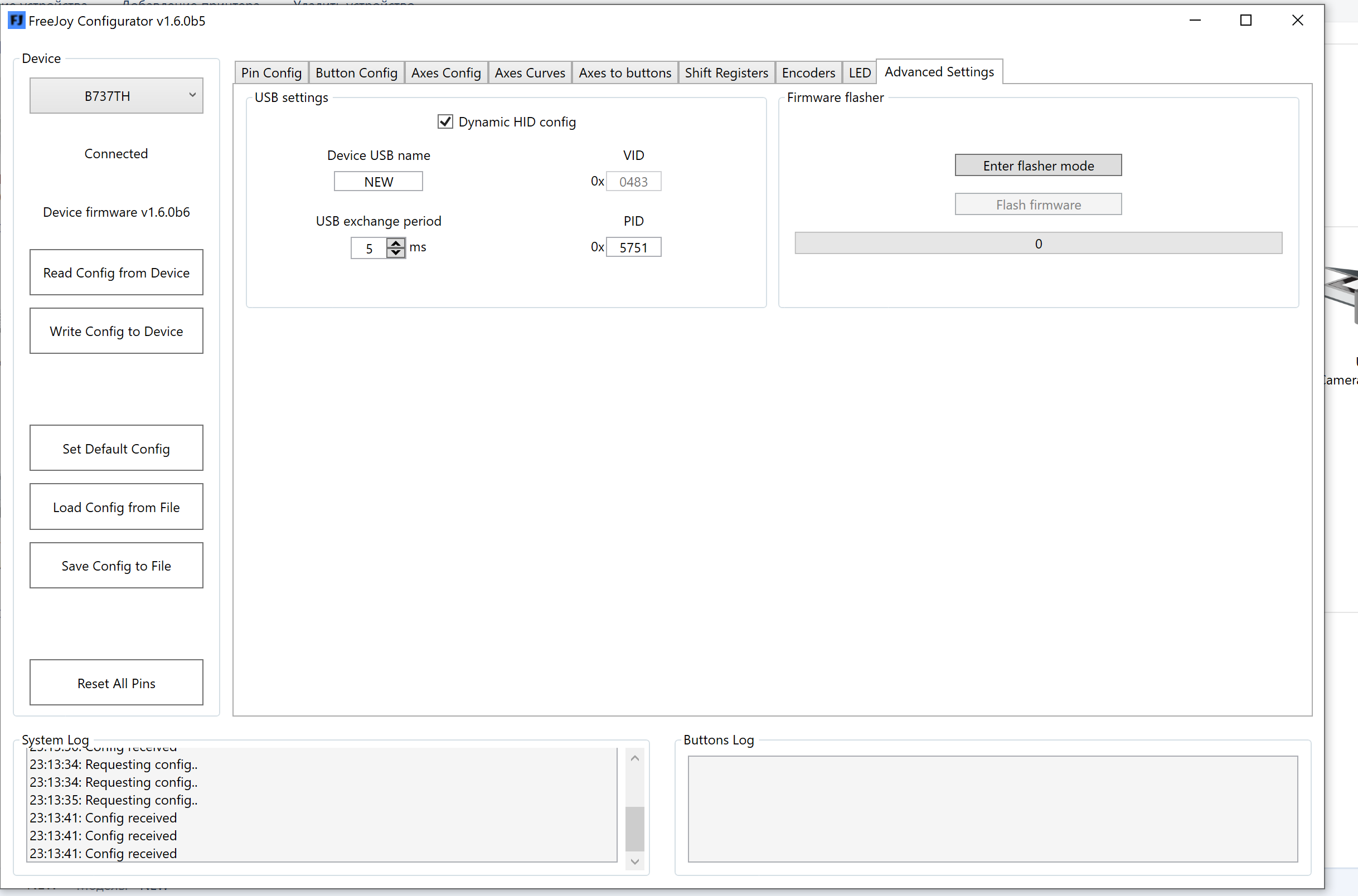

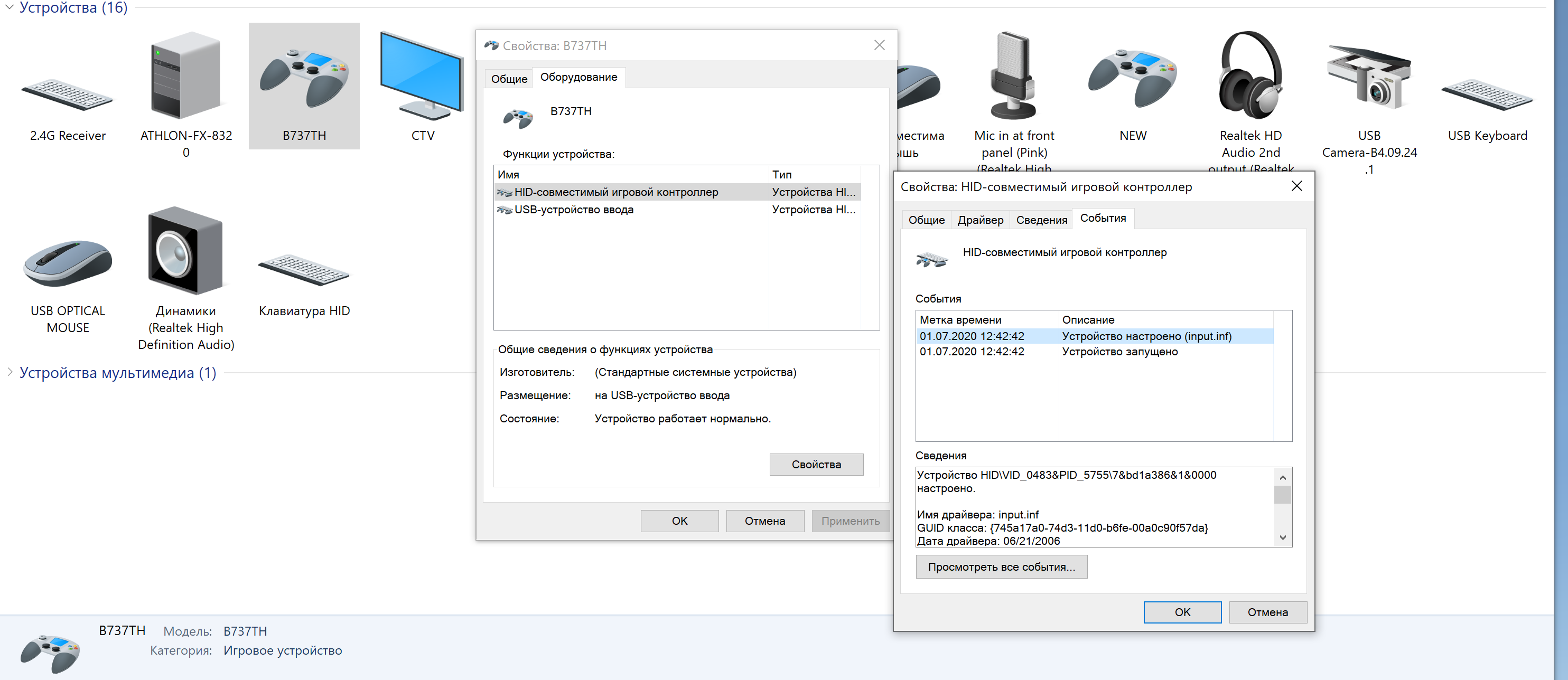

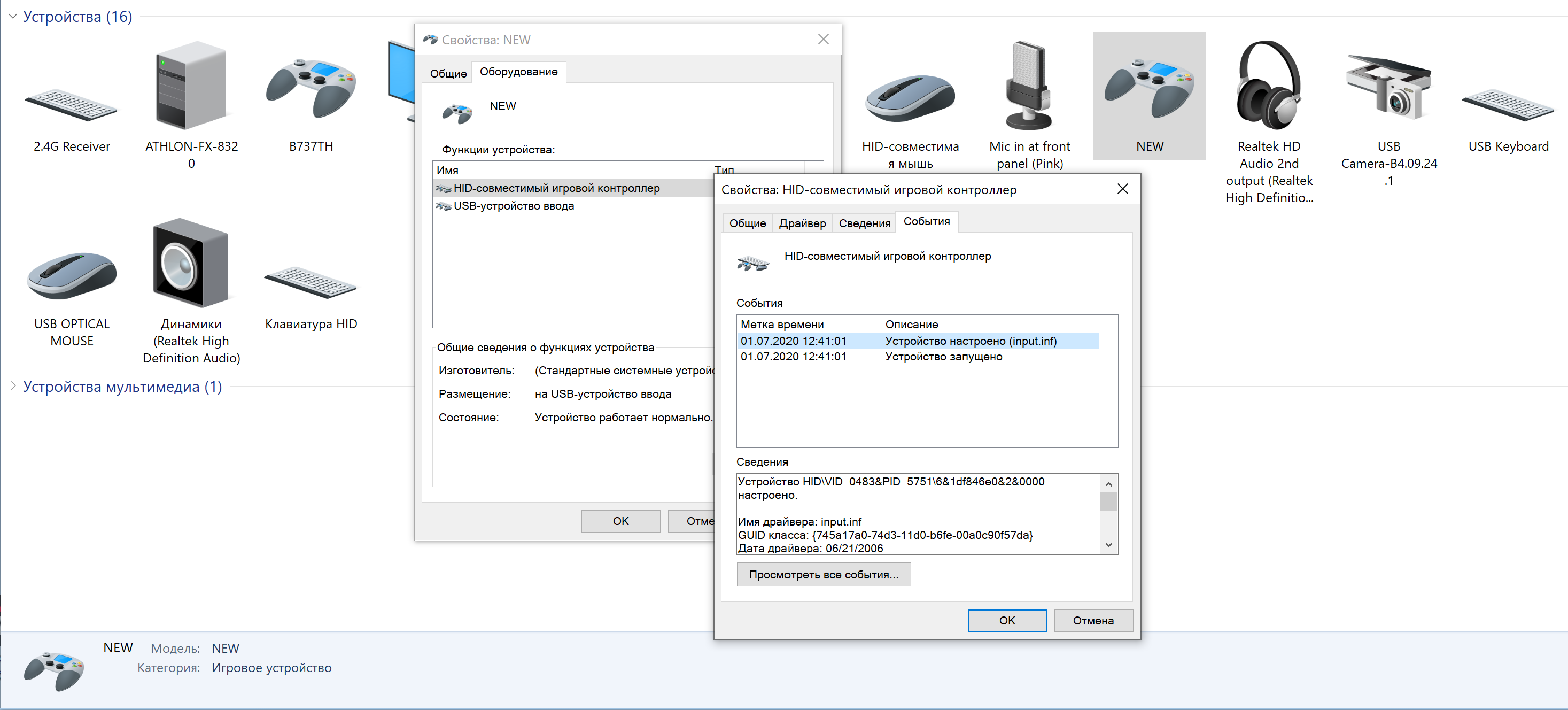

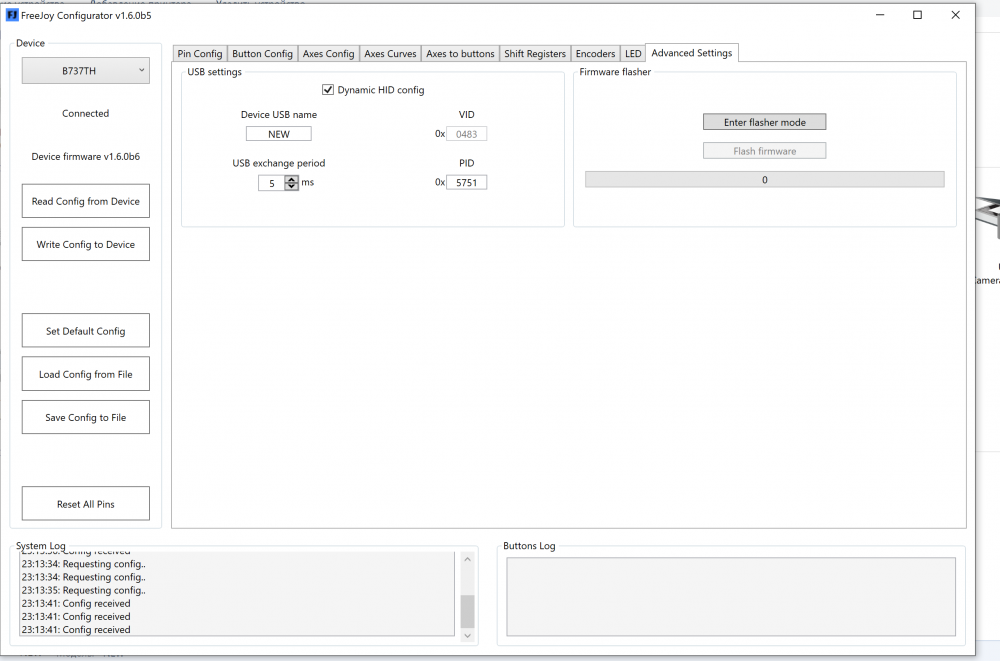

На самом деле при просмотре ИД оборудования PID меняется. конфигуратор это никак не отображает.



Исправлено в версии конфигуратора v1.6.0b5

[WG_Impact84]

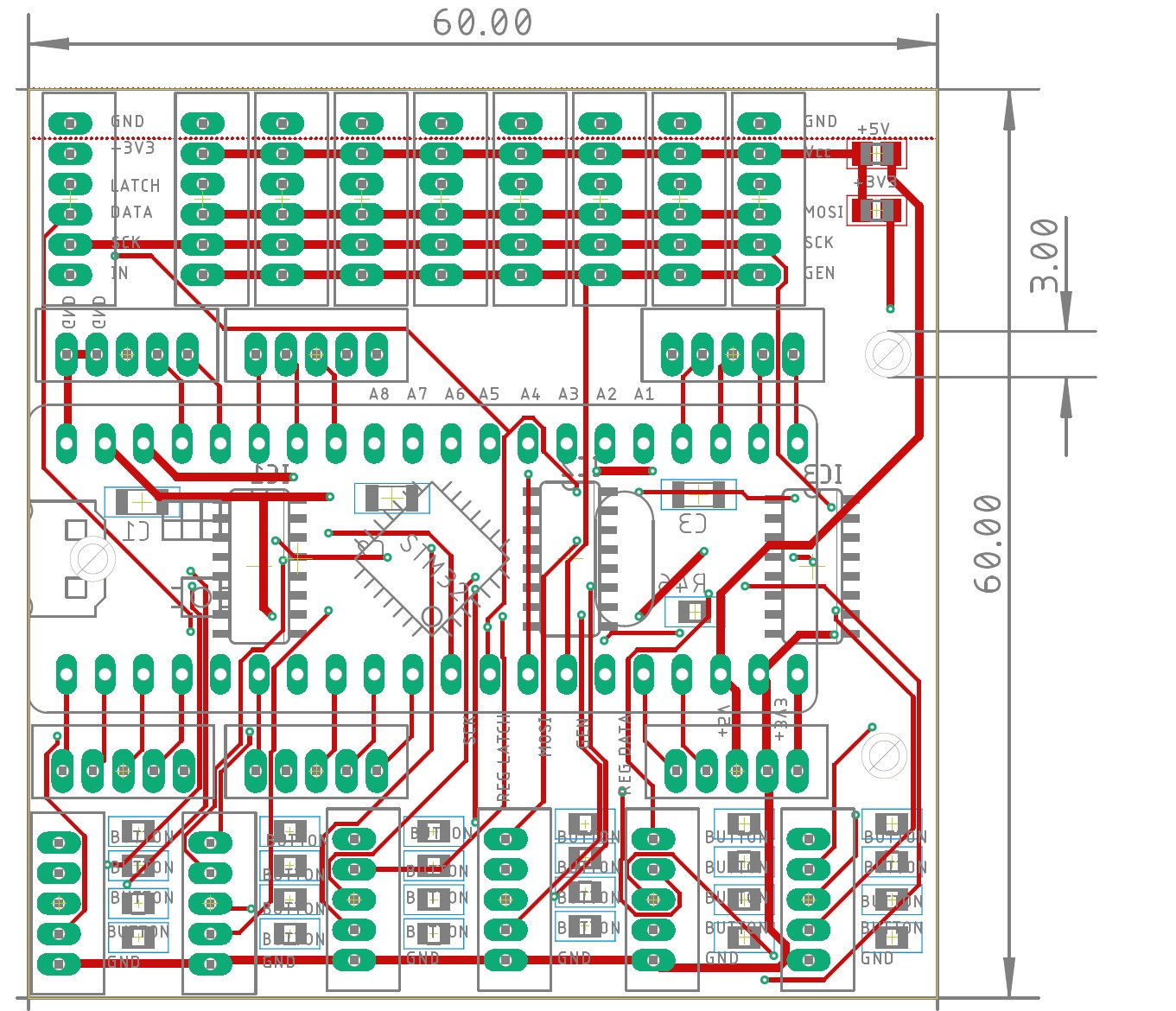

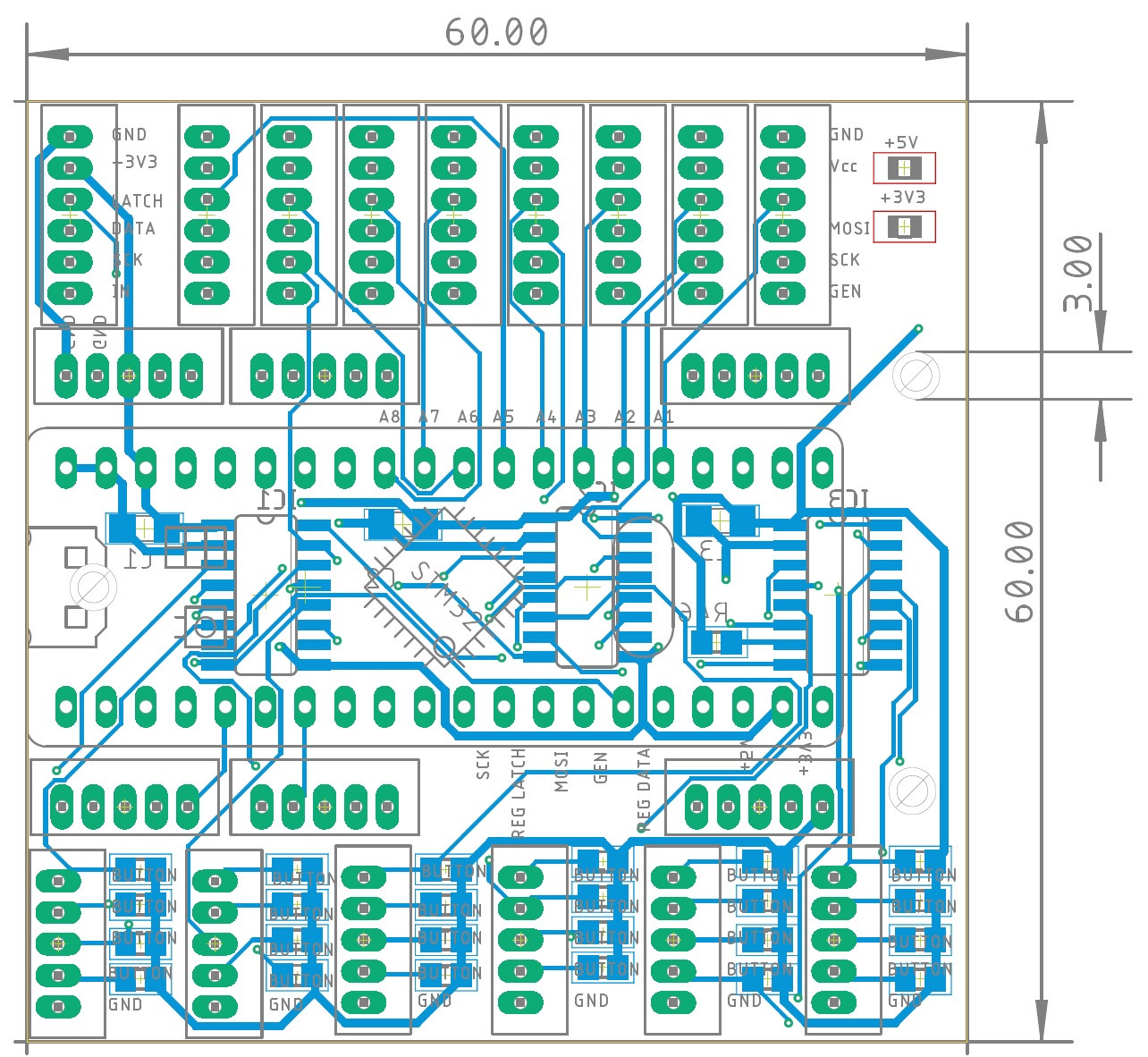

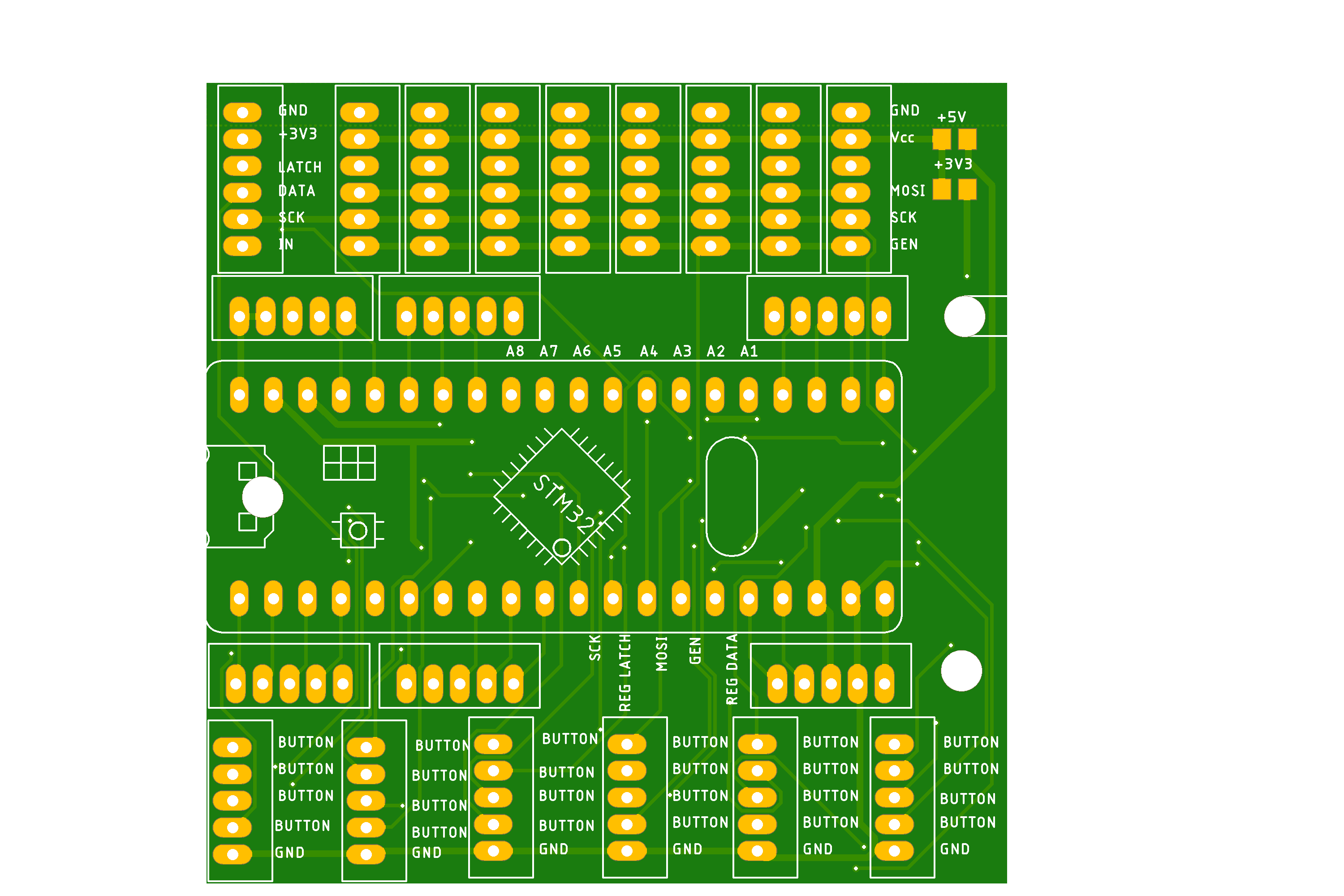

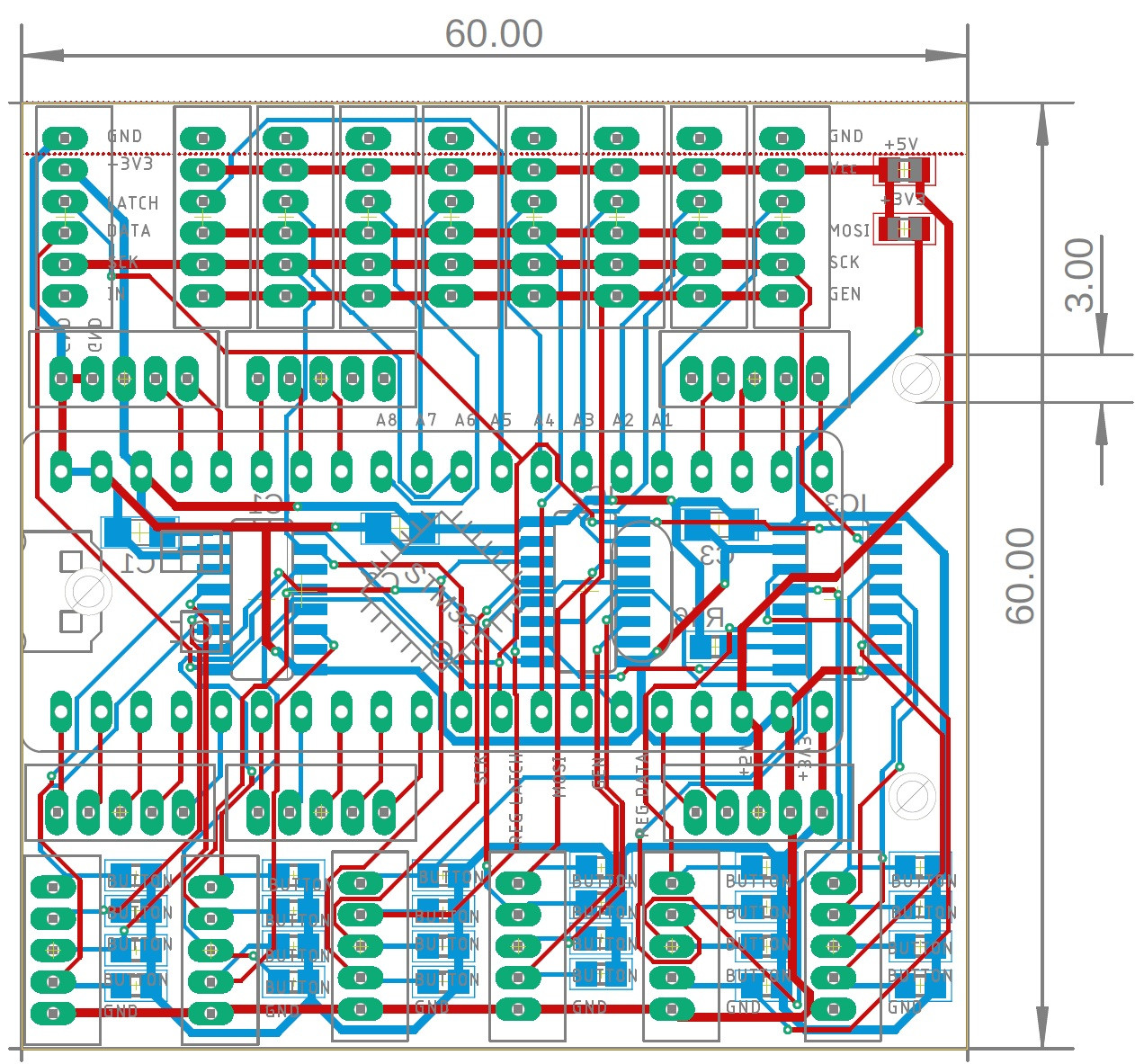

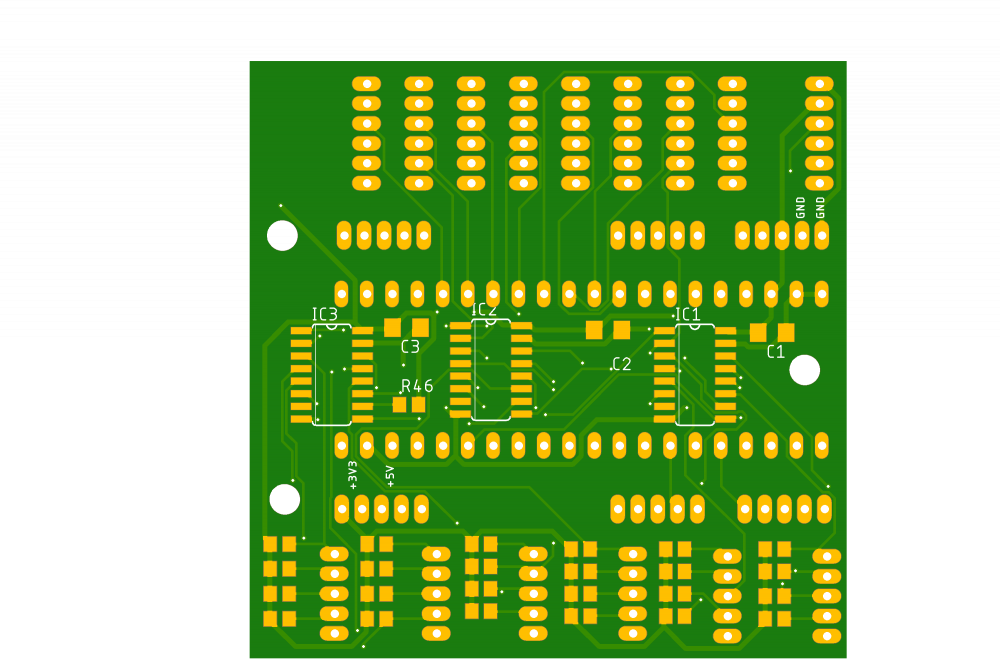

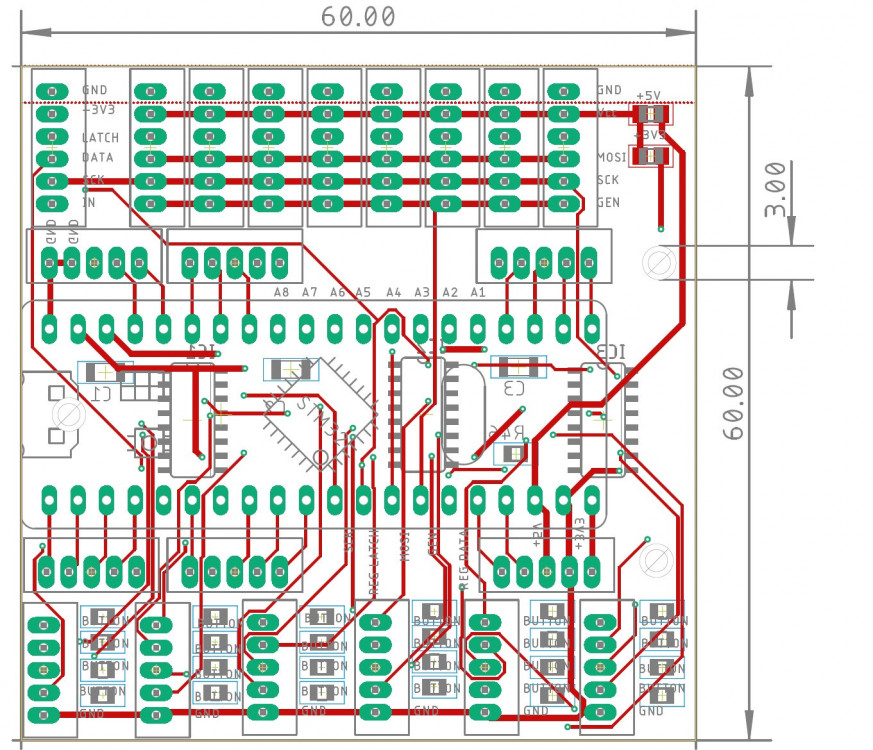

Мой вариант платы для обсуждения.

8 осей, 3 регистра 74РС165 (24 кнопки), некоторые подключения платы дублируються, пины 2мм, размер 60х60 мм.

Сейчас все криво косо и текст прыгает, это все будет ровняться ?



PDF в масштабе 1:1



Скрытый текст

Изменено 1 июля 2020 пользователем WG_Impact84

[MYCYJIbMAHUH]

1 час назад, WG_Impact84 сказал:

Мой вариант платы для обсуждения.

8 осей, 3 регистра 74РС165 (24 кнопки), некоторые подключения платы дублируються, пины 2мм, размер 60х60 мм.

Сейчас все криво косо и текст прыгает, это все будет ровняться ?



PDF в масштабе 1:1



  Скрыть содержимое

Ручку от COBRA M-5 есть возможность подключить.В Кобре регистры 402



Изменено 1 июля 2020 пользователем MYCYJIbMAHUH

[A_Bereg_UAA_Bereg_UA]

Спасибо за новую версию конфигуратора, но у меня в нем два устройства отображаются с одинаковыми пидами, хотя в винде они разные.

[WG_Magners]

1 час назад, A_Bereg_UAA_Bereg_UA сказал:

Спасибо за новую версию конфигуратора, но у меня в нем два устройства отображаются с одинаковыми пидами, хотя в винде они разные.

Больше похоже на то, что когда нескольно контроллеров подключены одновременно не работает выбор устройства из списка. И конфигуратор обращается к одной и той же железке независимо от того что выбрано.

Чуть позже проверю, сейчас ограничен доступ к железу. А пока можно попробовать конфигурировать контроллеры подключая к ПК по одному

[A_Bereg_UAA_Bereg_UA]

Спасибо, и отдельное спасибо за очень удачный конфигуратор и прошивку. И еще вопрос: а нельзя ли весь функционал прошивки и конфигуратора как-то перекинуть к более старшей модели STM?  Просто имеется STM32F407VET6, но использовать ее только под руль как-то не комильфо, было бы гораздо лучше в случае необходимости просто залить файл с другой конфигурацией и использовать в авиасимуляторах (переставил плату в штурвал и все).

[WG_Impact84]

9 часов назад, MYCYJIbMAHUH сказал:

Ручку от COBRA M-5 есть возможность подключить.В Кобре регистры 402



Кнопкам без разницы какой регистр, будет работать ?

[MYCYJIbMAHUH]

15 минут назад, WG_Impact84 сказал:

Кнопкам без разницы какой регистр, будет работать ?

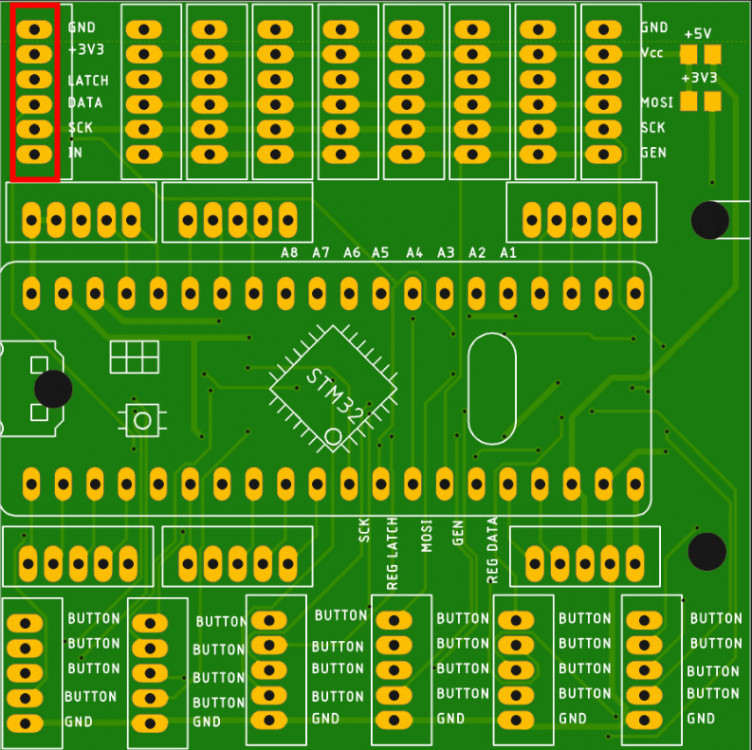

Сюда змеюку можно подключить?Отметил красной рамкой

.



[WG_Magners]

2 часа назад, A_Bereg_UAA_Bereg_UA сказал:

И еще вопрос: а нельзя ли весь функционал прошивки и конфигуратора как-то перекинуть к более старшей модели STM?

Контроллеры разных серий не взаимозаменяемы, к сожалению

[WG_Impact84]

1 час назад, MYCYJIbMAHUH сказал:

Сюда змеюку можно подключить?Отметил красной рамкой.

В самом начале не совсем правильно понял, думал в ручке остануться только кнопки ) Нет, мешанина из регистов РС165 и 4021 включеных в одну цепочку работать не будет. Сейчас плата разведина именно так что доп.регистры подключаються в одну цепь с регистрами на плате. НО ! можно  попробовать подключить в разные цепочки, на выходных попробую и отпишусь.

[Johnet]

4 часа назад, MYCYJIbMAHUH сказал:

Сюда змеюку можно подключить?

Я же делал под кобру плату.

Изменено 2 июля 2020 пользователем Johnet

[MYCYJIbMAHUH]

2 часа назад, Johnet сказал:

Я же делал под кобру плату.

эту плату уже китайцы делают,я файл отправил)).

Изменено 2 июля 2020 пользователем MYCYJIbMAHUH

[Johnet]

13 часов назад, MYCYJIbMAHUH сказал:

эту плату уже китайцы делают,я файл отправил)).

Под кобру маленькую купил бы одну.

[MYCYJIbMAHUH]

1 час назад, Johnet сказал:

Под кобру маленькую купил бы одну.

Я десять штук заказал.Когда получу напишу в теме .Желающие могут получить по почте в конверте по себестоимости оплатив почтовые расходы.

[Johnet]

@WG_Magners Подскажи, пожалуйста. Значение поля Prescaler применяется постоянно? Если это так, то можно ли сделать активацию этой функции по кнопке? (выше уже писал применение переключения маневренного и точного управления)?

[WG_Magners]

53 минуты назад, Johnet сказал:

@WG_Magners Подскажи, пожалуйста. Значение поля Prescaler применяется постоянно? Если это так, то можно ли сделать активацию этой функции по кнопке? (выше уже писал применение переключения маневренного и точного управления)?

Можно на кнопку, функция называется Prescaler Enable. Всё уже сделано)

Изменено 3 июля 2020 пользователем WG_Magners

[Johnet]

35 минут назад, WG_Magners сказал:

Можно на кнопку, функция называется Prescaler Enable. Всё уже сделано)

Ай спасибо, дорогой!

[WG_Magners]

Всем привет!
Я потихоньку разрабатываю плату контроллера (не шилда, а именно контроллера) и хочу сделать ее в форм-факторе NJoy32, чтобы можно было ставить контроллер на штатные места в некоторых устройствах.
В связи с этим у меня просьба - если у кого-то имеется на руках контроллер NJoy32 промерить габаритные размеры его платы и расположение монтажных отверстий. Заранее спасибо!

[He6o]

Скрытый текст



6 часов назад, WG_Magners сказал:

Всем привет!
Я потихоньку разрабатываю плату контроллера (не шилда, а именно контроллера) и хочу сделать ее в форм-факторе NJoy32, чтобы можно было ставить контроллер на штатные места в некоторых устройствах.
В связи с этим у меня просьба - если у кого-то имеется на руках контроллер NJoy32 промерить габаритные размеры его платы и расположение монтажных отверстий. Заранее спасибо!





Завтра вечером могу снять размеры и все параметры контроллера c CobraM5 с процесором STM32F103 и размеры самой платы.

Скрытый текст

Пока я сам не перешагнул через Option bytes, защита прошивки. При сбросе RDP боюсь выполнить Full Erase, сделать полную очистку памяти и превратить в "кирпичь"

Оригинального ST-LINK на работе у меня нет, имею опыт прямого доступа к автомобильным ЭБУ. С FreeEMS стараемся не работать. Програматоры более высокого уровня.



[WG_Magners]

1 час назад, He6o сказал:

  Скрыть содержимое









Завтра вечером могу снять размеры и все параметры контроллера c CobraM5 с процесором STM32F103 и размеры самой платы.

  Скрыть содержимое

Пока я сам не перешагнул через Option bytes, защита прошивки. При сбросе RDP боюсь выполнить Full Erase, сделать полную очистку памяти и превратить в "кирпичь"

Оригинального ST-LINK на работе у меня нет, имею опыт прямого доступа к автомобильным ЭБУ. С FreeEMS стараемся не работать. Програматоры более высокого уровня.





Спасибо! Буду ждать

[MYCYJIbMAHUH]

8 часов назад, WG_Magners сказал:

Всем привет!
Я потихоньку разрабатываю плату контроллера (не шилда, а именно контроллера) и хочу сделать ее в форм-факторе NJoy32, чтобы можно было ставить контроллер на штатные места в некоторых устройствах.
В связи с этим у меня просьба - если у кого-то имеется на руках контроллер NJoy32 промерить габаритные размеры его платы и расположение монтажных отверстий. Заранее спасибо!

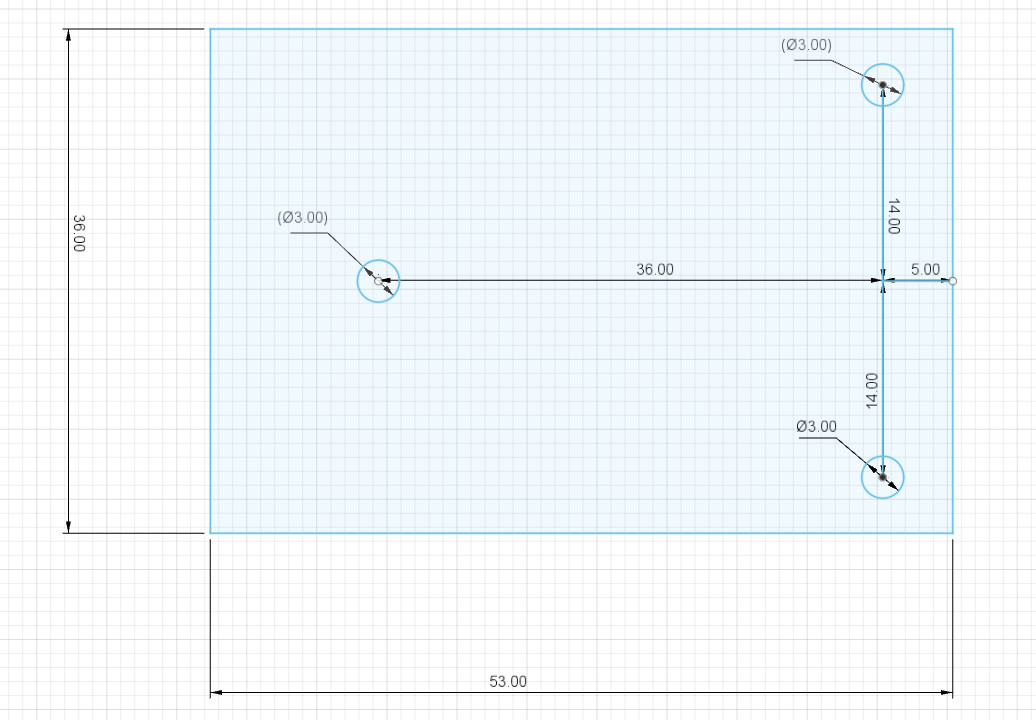

Последнюю неделю работал с контроллером нджой 32.

[huligan]

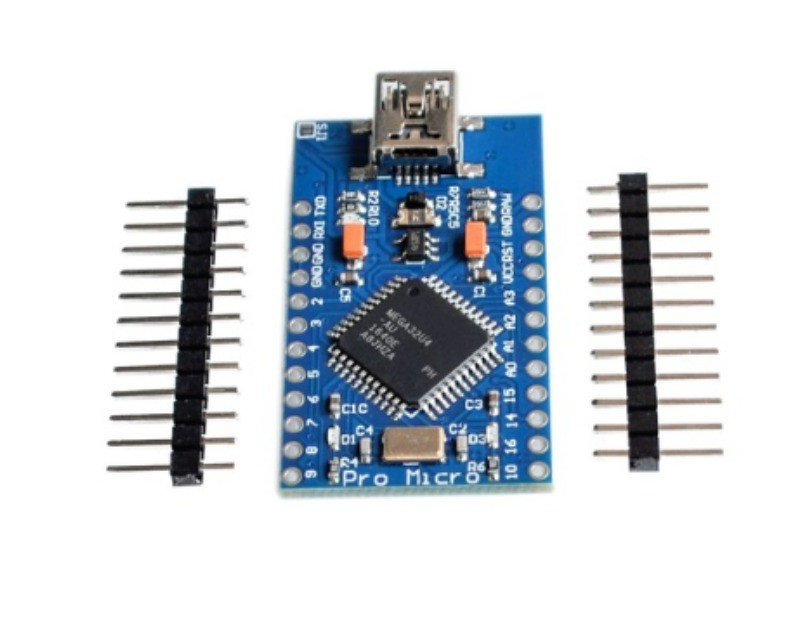

Возможно ли залить прошивку без программатора,используя Arduino или MMJOY2 загрузчик?

[Johnet]

Поата Stm32 и программатор выйдут твк де как про микра. Первый раз нельзя без программатора или переходника.

Можно ардуино использовать как переходник usb uart. Вот например:

https://wiki.iarduino.ru/page/Arduino_as_a_USB_UART_converter

Но сам я ьак никогда не делал.

Если сильно надо, вечнром могу попробовать. Прошить stm32 через ардуино.

[WG_Magners]

4 часа назад, huligan сказал:

Возможно ли залить прошивку без программатора,используя Arduino или MMJOY2 загрузчик?

Как сказано выше можно залить через Arduino, если предварительно залить в нее скетч для работы как USB-UART преобразователь.

Далее всё по инструкции по прошивке через USB-UART преобразователь.

[huligan]

21 час назад, WG_Magners сказал:

Далее всё по инструкции по прошивке через USB-UART преобразователь.

так там же нужен ещё UART USB ?

Кстати,когда ещё в 15-м году делал инерционник на nano3 + GY-85  c CH340 чипсетом,прошивал к нему блютуз-модуль  HC-05  какой то штукой очень похожей на этот UART !

тогда единственный раз его и использовал!))) Это ОНО?

21 час назад, Johnet сказал:

Если сильно надо, вечнром могу попробовать

спасиб,но я не понял,как прошивать с UART

...ваще всё это для того,чтобы две оси автопедалей в одну объединить

21 час назад, WG_Magners сказал:

можно залить через Arduino

я имел ввиду Arduino - программу https://www.arduino.cc/(постоянно пользуюсь для перезалива прошивки в логитеч шифтер г29) ,а не плату

21 минуту назад, huligan сказал:

Это ОНО?

посмотрел тему в тундре,по которой делал,оказалось это у меня переходник USB-COM

Изменено 7 июля 2020 пользователем huligan

[huligan]

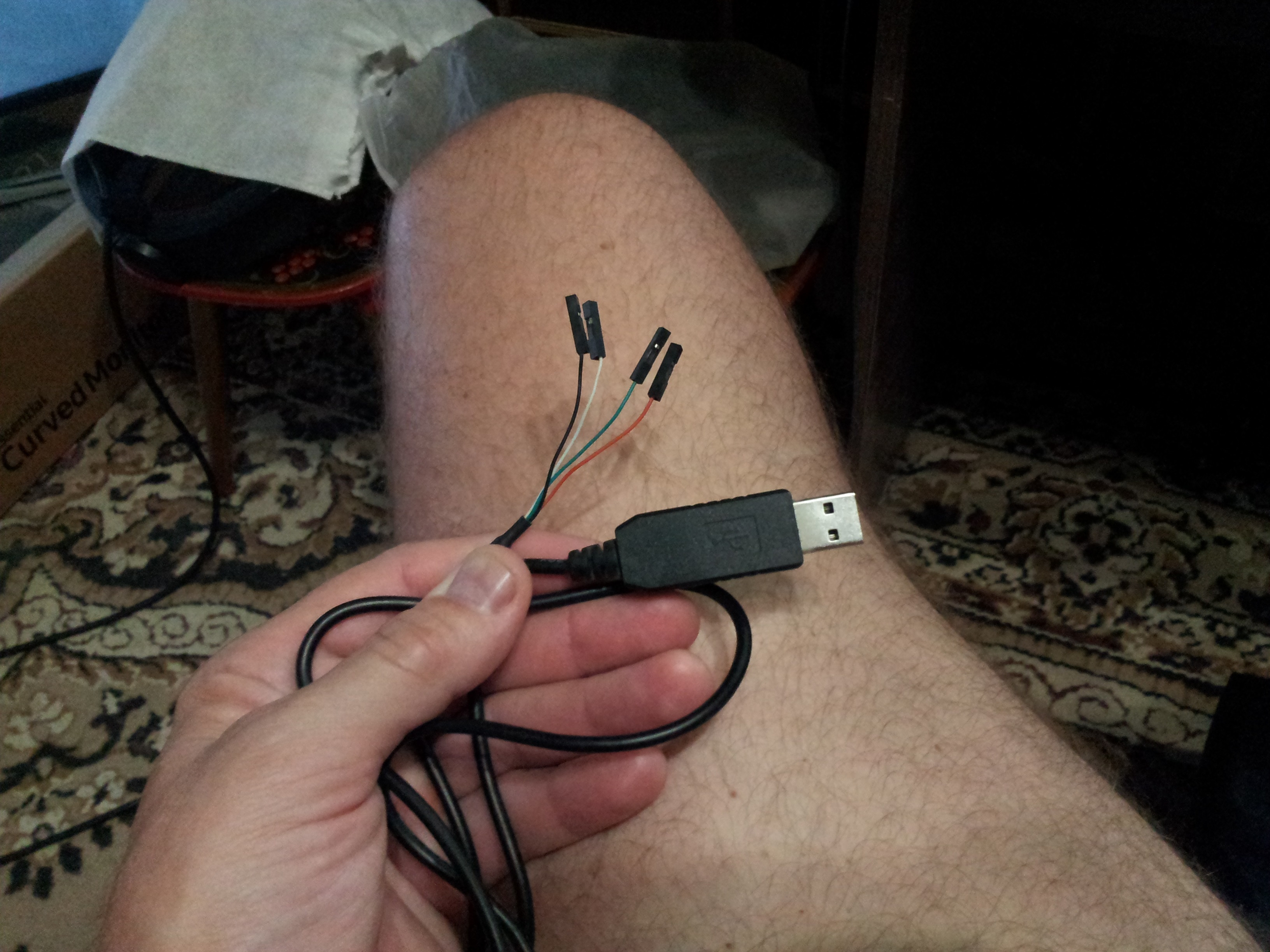

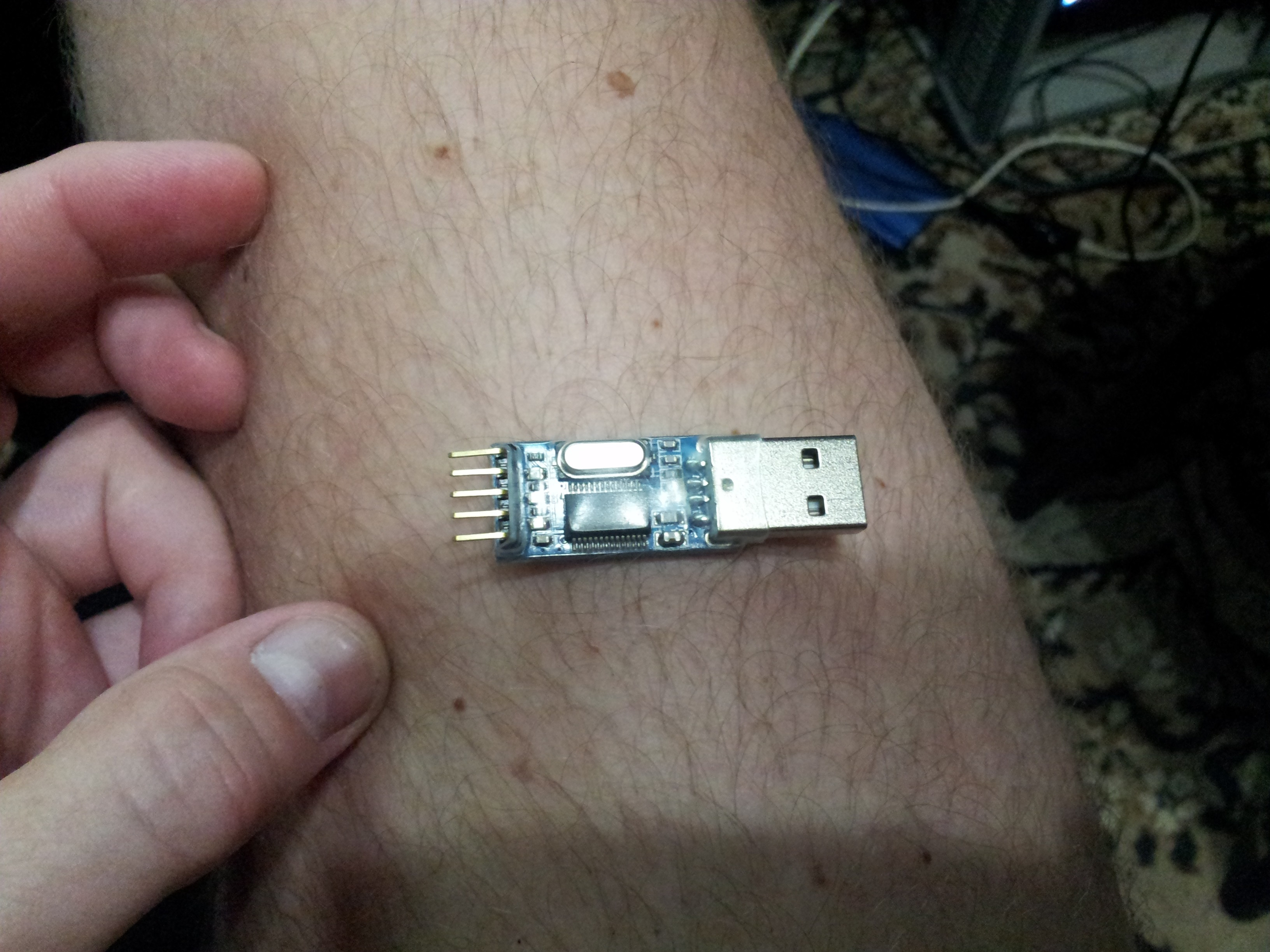

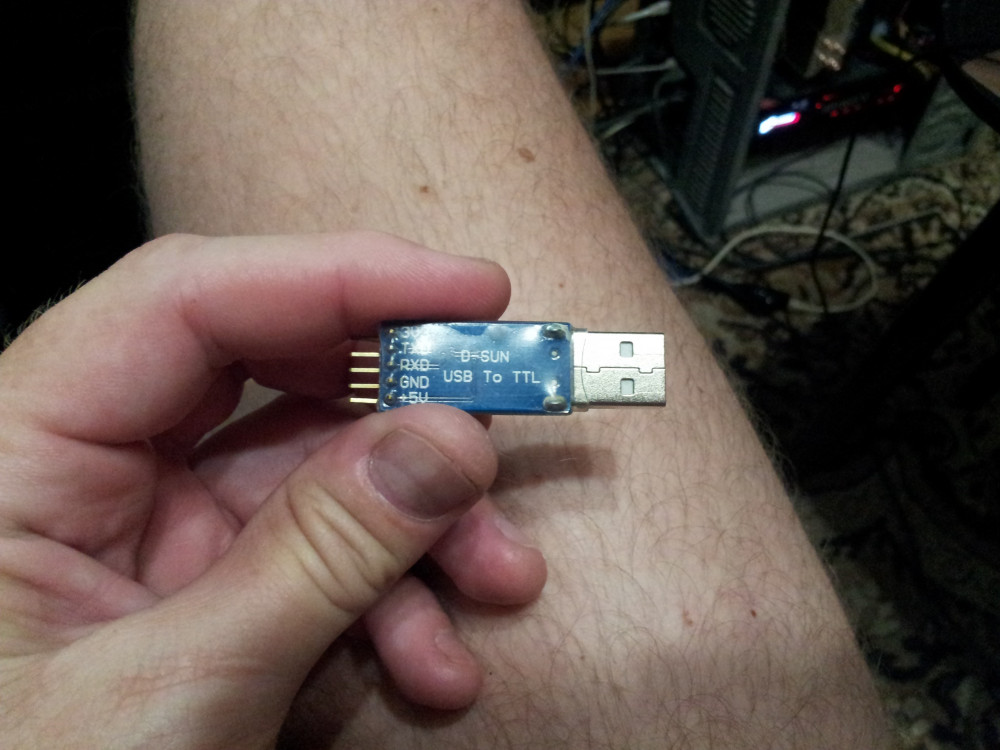

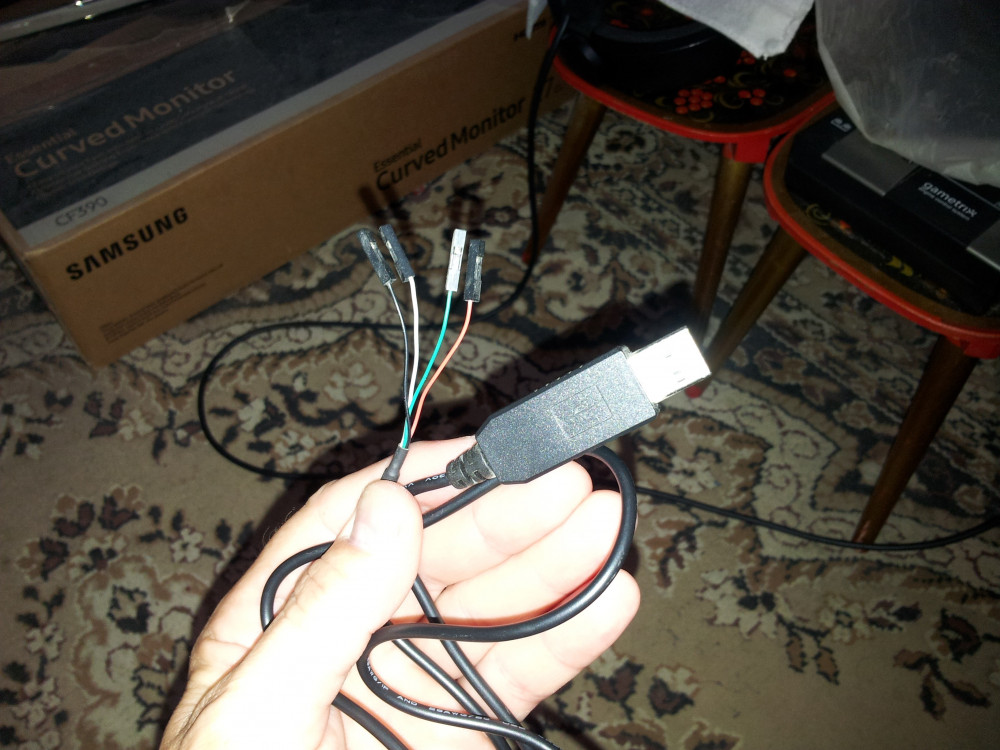

ещё  вот такой переходник нашёл у себя

D-SUN USB To TTL.Так это ж и есть UART !

Изменено 7 июля 2020 пользователем huligan

[WG_Magners]

1 час назад, huligan сказал:

ещё  вот такой переходник нашёл у себя

D-SUN USB To TTL.Так это ж и есть UART !

USB-UART, USB-TTL, USB-COM это обычно названия одного и того-же. USB-UART это, пожалуй, наиболее корректное название. Все такие преобразователи как правило имеют у себя на борту выводы RX, TX, GND и VCC (или 3.3V, 5V, VDD и тд).

Первое (то что с проводом) не очень понятно по фотке, но скорее всего оно и есть, второе - это точно подходящий переходник.



Через Arduino IDE здесь сделать ничего нельзя, проект не имеет точек соприкосновения с платформой Arduino. Шить нужно по инструкции из вики через утилиту Flash Loader Demonstrator

19 минут назад, WG_Magners сказал:

USB-UART, USB-TTL, USB-COM это обычно названия одного и того-же. USB-UART это, пожалуй, наиболее корректное название. Все такие преобразователи как правило имеют у себя на борту выводы RX, TX, GND и VCC (или 3.3V, 5V, VDD и тд).

Первое (то что с проводом) не очень понятно по фотке, но скорее всего оно и есть, второе - это точно подходящий переходник.



Через Arduino IDE здесь сделать ничего нельзя, проект не имеет точек соприкосновения с платформой Arduino. Шить нужно по инструкции из вики через утилиту Loader Demonstrator



Изменено 7 июля 2020 пользователем WG_Magners

[huligan]

2 часа назад, huligan сказал:

я не понял,как прошивать с UART

теперь,вроде,понял

34 минуты назад, WG_Magners сказал:

через утилиту Flash Loader Demonstrator

нашёл 2.6.0 пойдёт?

2.8.0 тоже скачал

[huligan]

на гитхабе в вики контроллерс джампером,а у меня нет никаких джамперов( с мини юсб-спецом такой искал) ЧТо делать для прошивки через stm32 flash loader demonstrator ?

Изменено 7 июля 2020 пользователем huligan

[WG_Magners]

Только что, huligan сказал:

на гитхабе в вики контроллерс джампером,а у меня нет никаких джамперов( с мини юсб-спецом такой искал)



FreeJoy работает на другом контроллере, не на ардуине. Для этого проекта нужна плата Bluepill или другая с аналогичным микроконтроллером STM32F103.

Эта прошивка не будет работать на микроконтроллерах Atmega, в том числе и на ардуинах. Да и в принципе на любых других контроллерах отличных от STM32F103 она работать также не будет

[huligan]

понял.спасибо

[Johnet]

44 минуты назад, huligan сказал:

понял.спасибо

В России совместимая плата стоит 300 руб., в Китае за 150 можно найти. Вот, например, в России: https://amperkot.ru/products/plata_mikrokontroller_stm32f103c8t6_arm_stm32/24260785.html

Я покупал в этом магазине, цена 160 руб,  доедет за неделю почтой России.  Зато в freejoy есть фишки, которые мегамозг только обещает (которые он даже не обещал, тоже есть). Если вы не успели оценить инструкцию, то ее усть у нас! Для самых неискушенных в электронике пользователей. https://github.com/FreeJoy-Team/FreeJoyWiki

Изменено 8 июля 2020 пользователем Johnet

[MYCYJIbMAHUH]

На  freejoy  можно только 8 осей повесить? Мне надо ещё одну(девятую ось) пристроить.

[WG_Magners]

2 минуты назад, MYCYJIbMAHUH сказал:

На  freejoy  можно только 8 осей повесить? Мне надо ещё одну(девятую ось) пристроить.

Пока только 8. Кроме того винда не видит больше 8 осей

Изменено 8 июля 2020 пользователем WG_Magners

[2./SG2_Semyon-]

Здравствуйте.

Планируется в будущем возможность подключения нескольких контроллеров друг к другу? Как у ВКБ, чтобы объединять несколько контроллеров в один. Или как у контроллера F3 подключение дополнительных плат через UART.

Изменено 8 июля 2020 пользователем semenovkr

[WG_Magners]

52 минуты назад, semenovkr сказал:

Здравствуйте.

Планируется в будущем возможность подключения нескольких контроллеров друг к другу? Как у ВКБ, чтобы объединять несколько контроллеров в один. Или как у контроллера F3 подключение дополнительных плат через UART.

Возможность подключения второго ведомого контроллера рассматривается, но не на самое ближайшее будущее

[huligan]

20 часов назад, Johnet сказал:

Зато в freejoy есть фишки, которые мегамозг только обещает

ага,я уже заметил!...и ваще почитал разницу с ардуино-понял-НАДАБРАТЬ!

Нашёл на али за 116 руб https://www.aliexpress.com/item/32898407394.html?spm=a2g0s.8937460.0.0.e5812e0edonWkt

купил! Ждёмс

...а как оси то объединить?

Изменено 8 июля 2020 пользователем huligan

[=VCC=Ghash34]

27 минут назад, huligan сказал:

...а как оси то объединить?

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Настройка-осей.md
