Мои проекты

[micro-flight]

25.05.2023 в 10:37, l3VGV сказал:

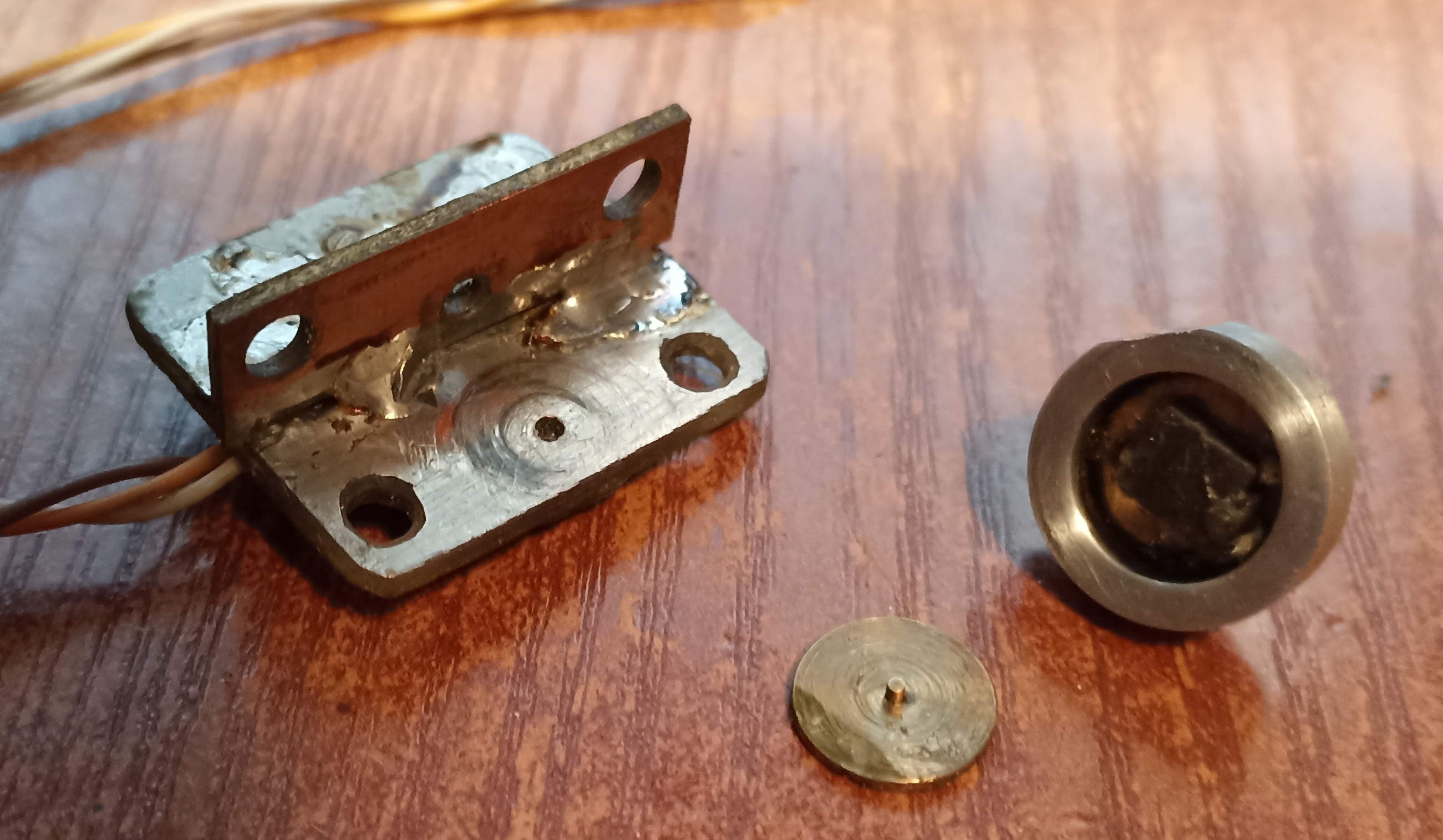

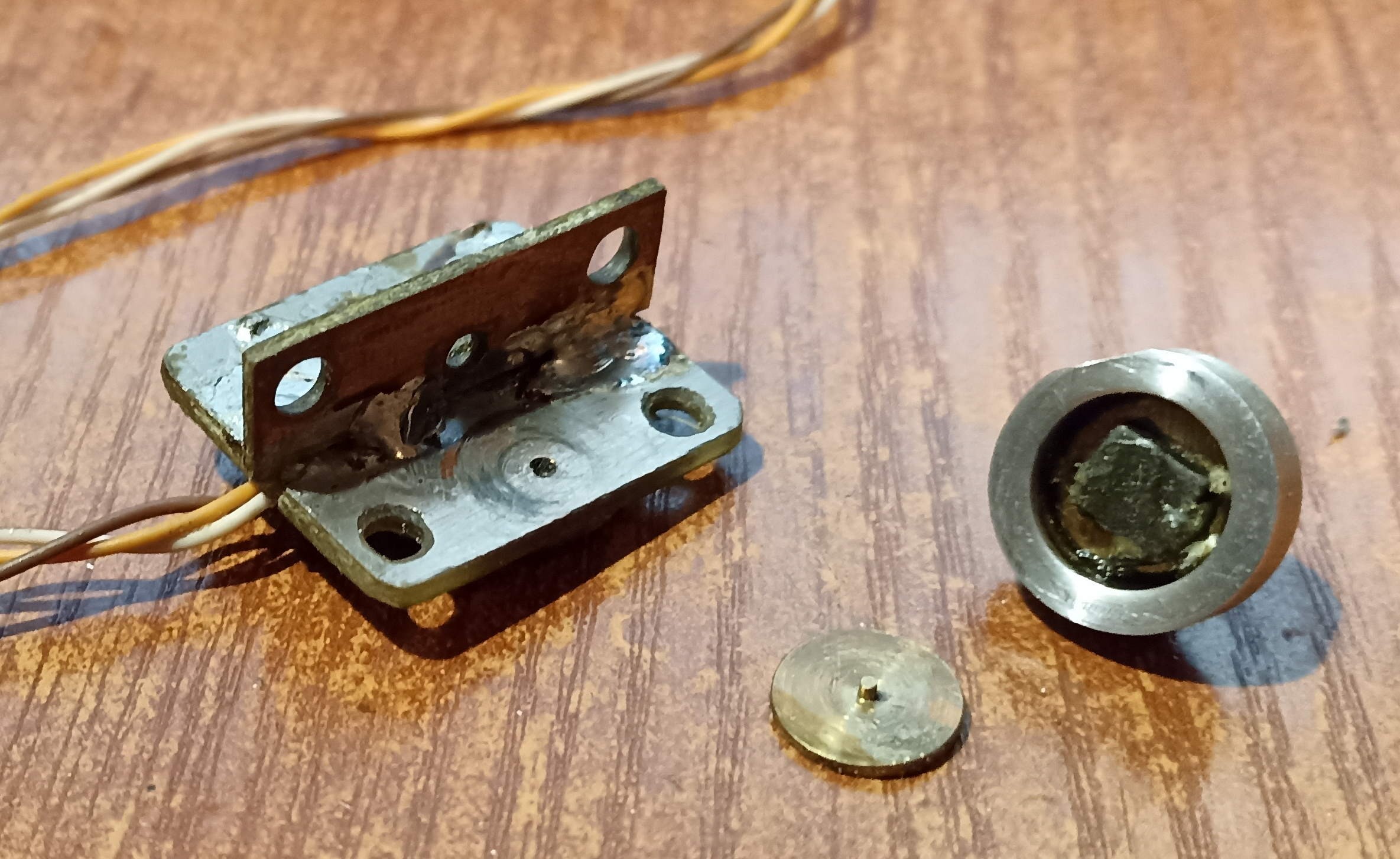

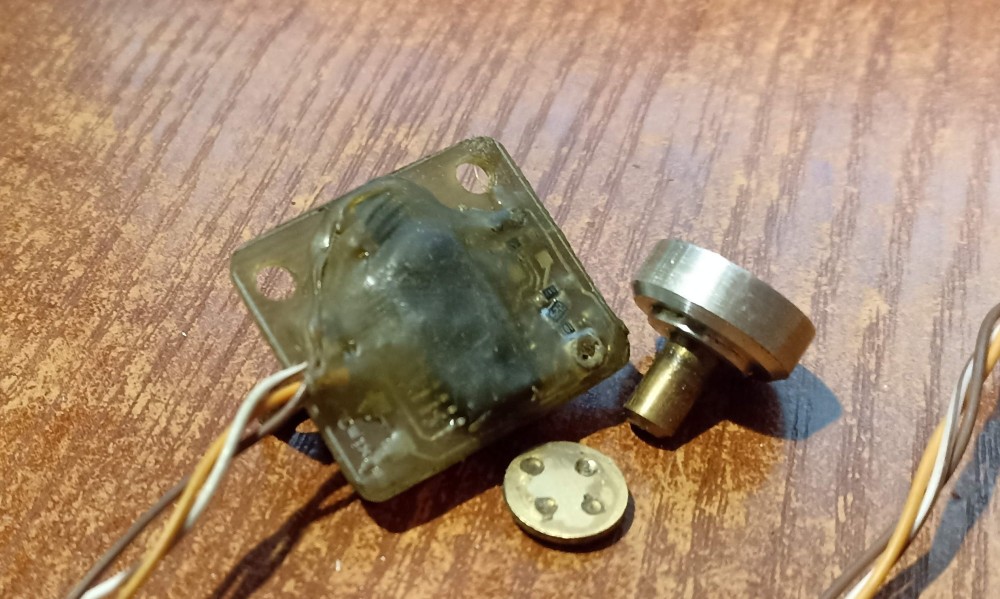

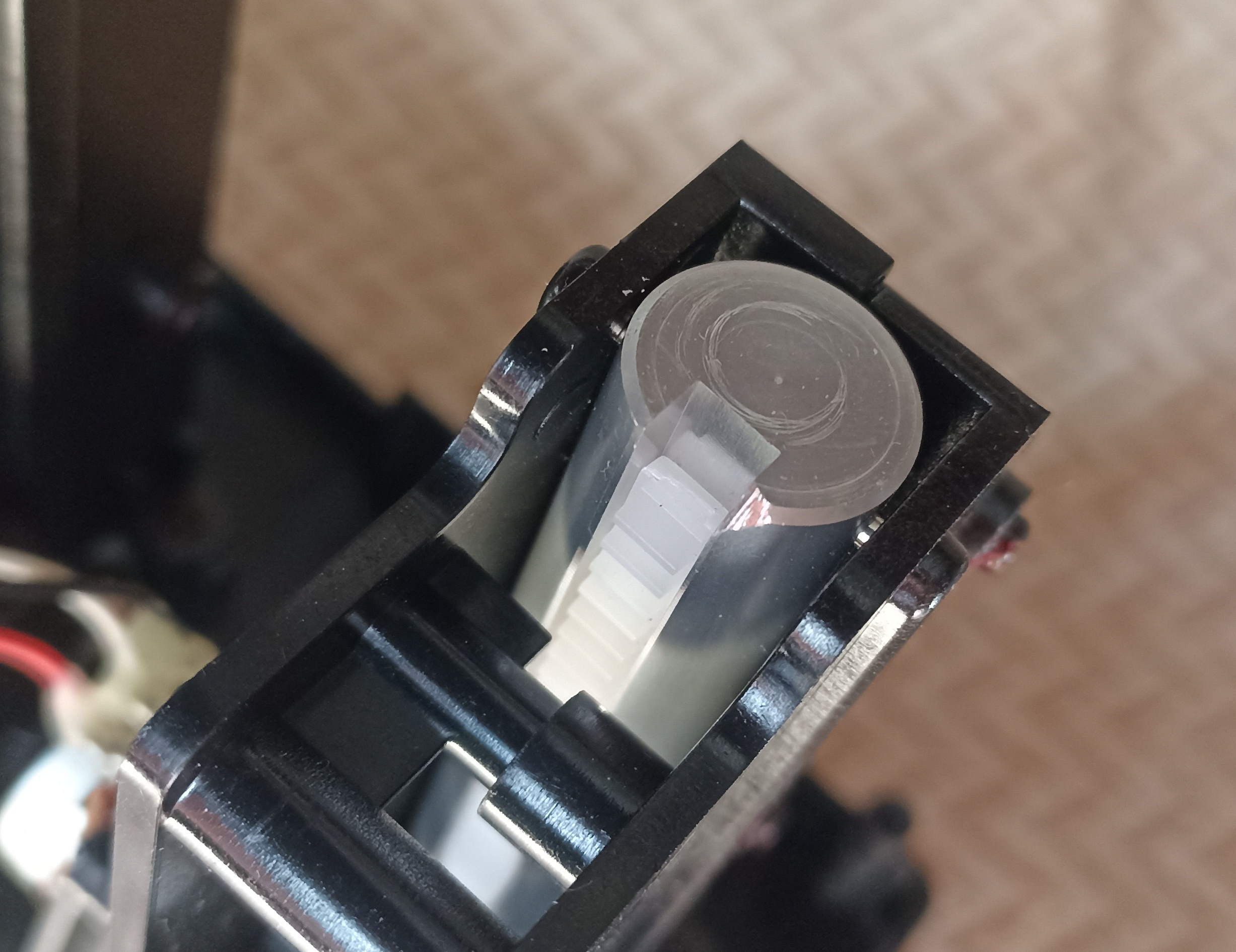

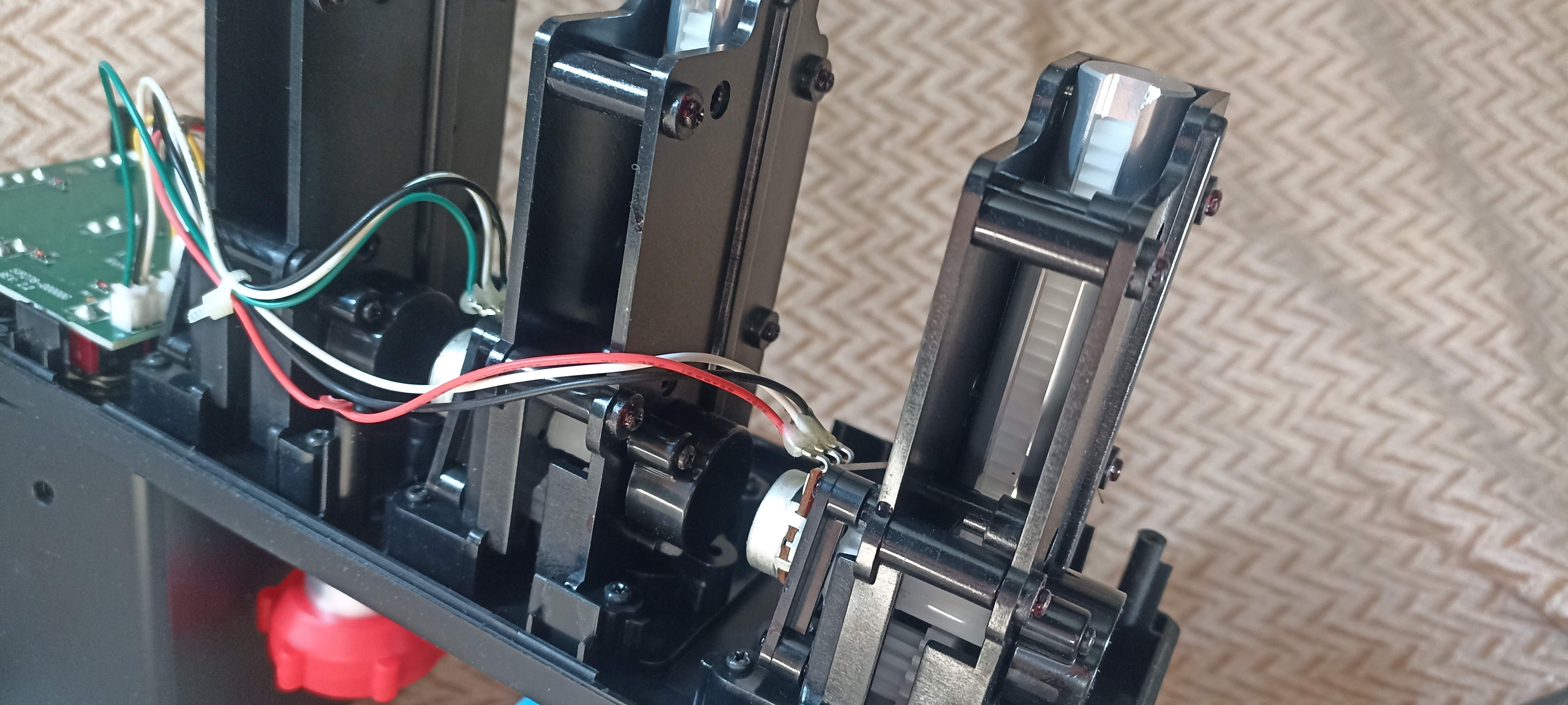

Они похоже совсем безумны или их никто не контролирует? Этот кругляк в котором внутри зубатка - они из точеного и фрезерованного люминя. Т.е. отлить из пластика это было не вариант. Прямо хочется узнать чо там по деньгам это выходило.



Откусил кусок. Подумал ну мож это метализованный абс? мож внутри пластик. Нет...





Аааа, аааааааааааааааааааа...............





У пластика жесткость по сравнению с алюминием нулевая, зуборезка внутри паза будет золотой, а вот сделать паз внутри прутка дешево и дешево вставить литую рейку. Рейка из пластика нежесткая и будет отклоняться в любых мыслимых направлениях при приложении нагрузки.

[l3VGV]

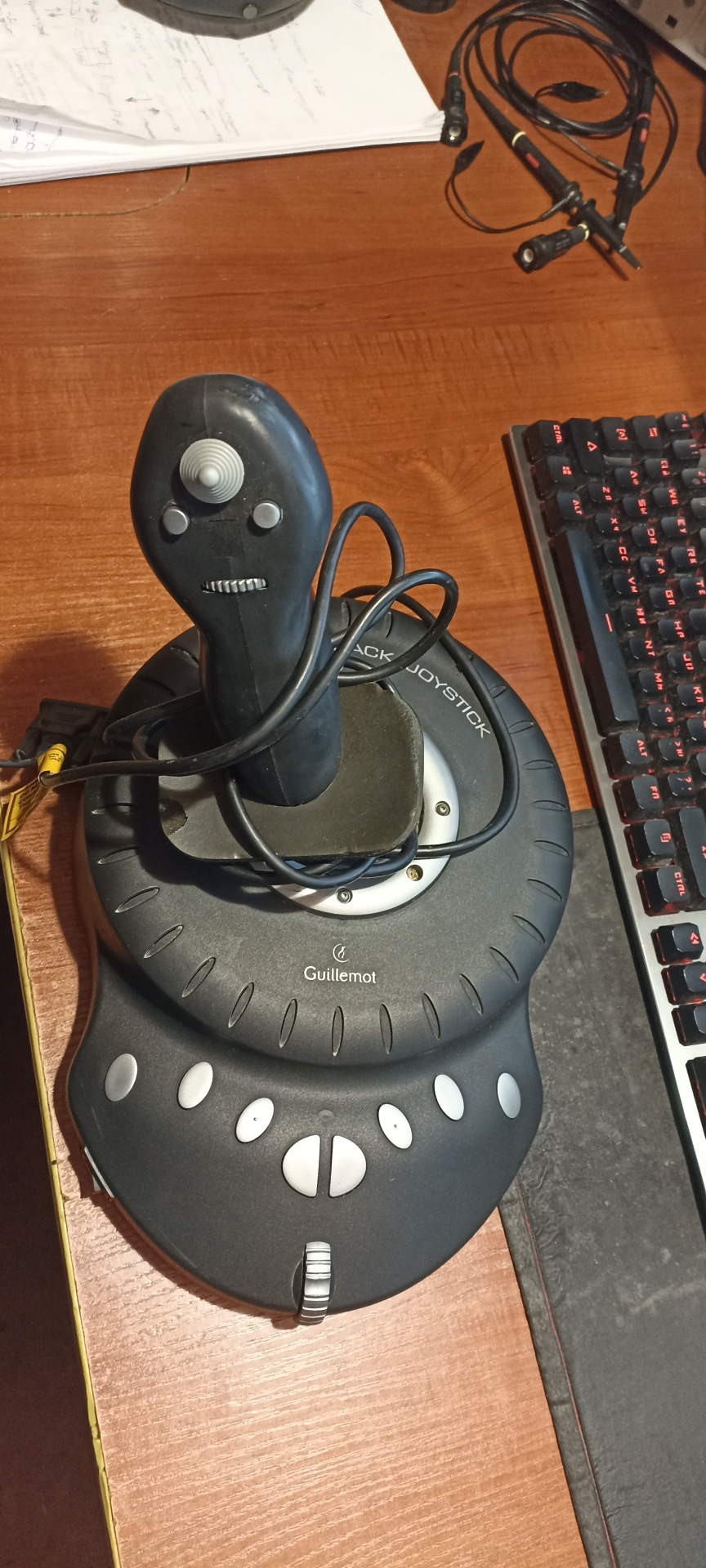

Анонс

[Sorro79]

Ждём с нетерпением. Как там устроена механика.? Ремень или тросик. ? Что за усилия ? Сам думал взять, но подумал что только испорчу . Чем чегото сделаю.

[l3VGV]



Протестировать в игорах не получится, увы. Хочет драйвер.



При этом работает, усилие есть, усилие очень хорошее, сильно больше чем у мс ффб2. Раза может быть в 2-3. Зубатость от ремней не ощущается, вообще плавность лучше чем у микрософта.



Конструкция в целом и некоторые узлы в отдельности понравились. Разбирается удобно, что странно для французской техники.

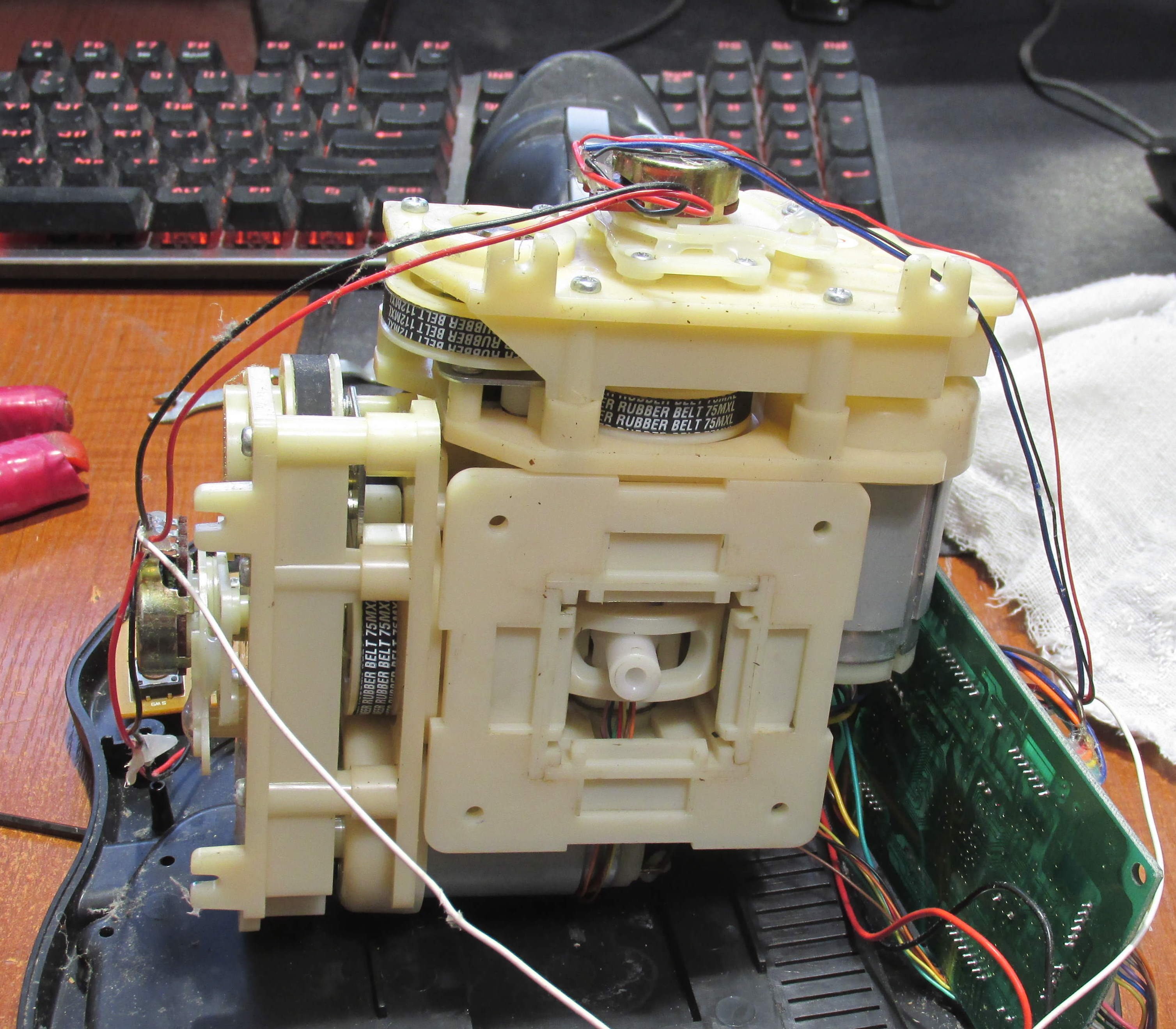

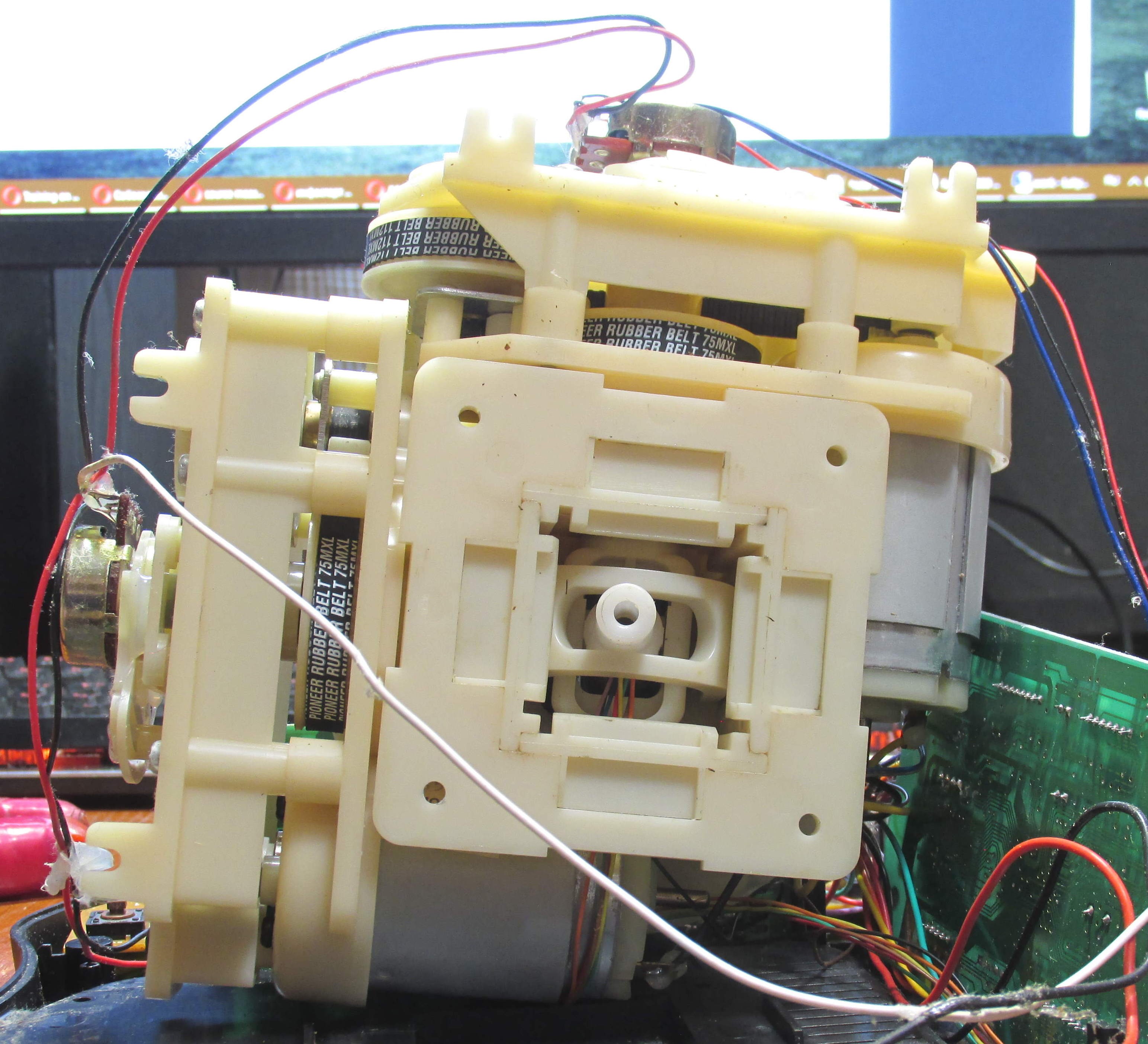

Механика на ремнях и подшипниках! причем весьма крупных. Ремни растянуты, видно как провисает при перекладывании усилия.

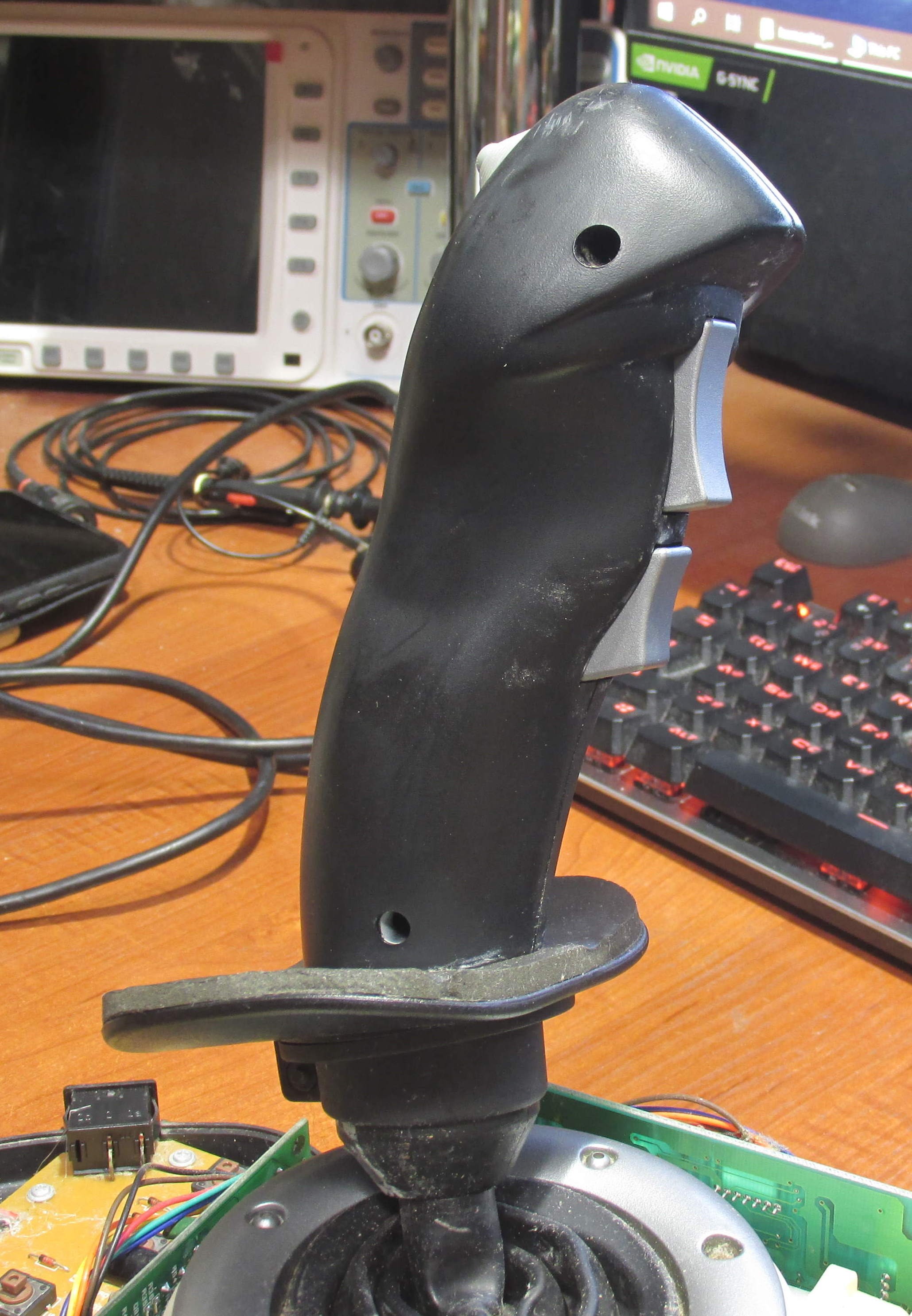

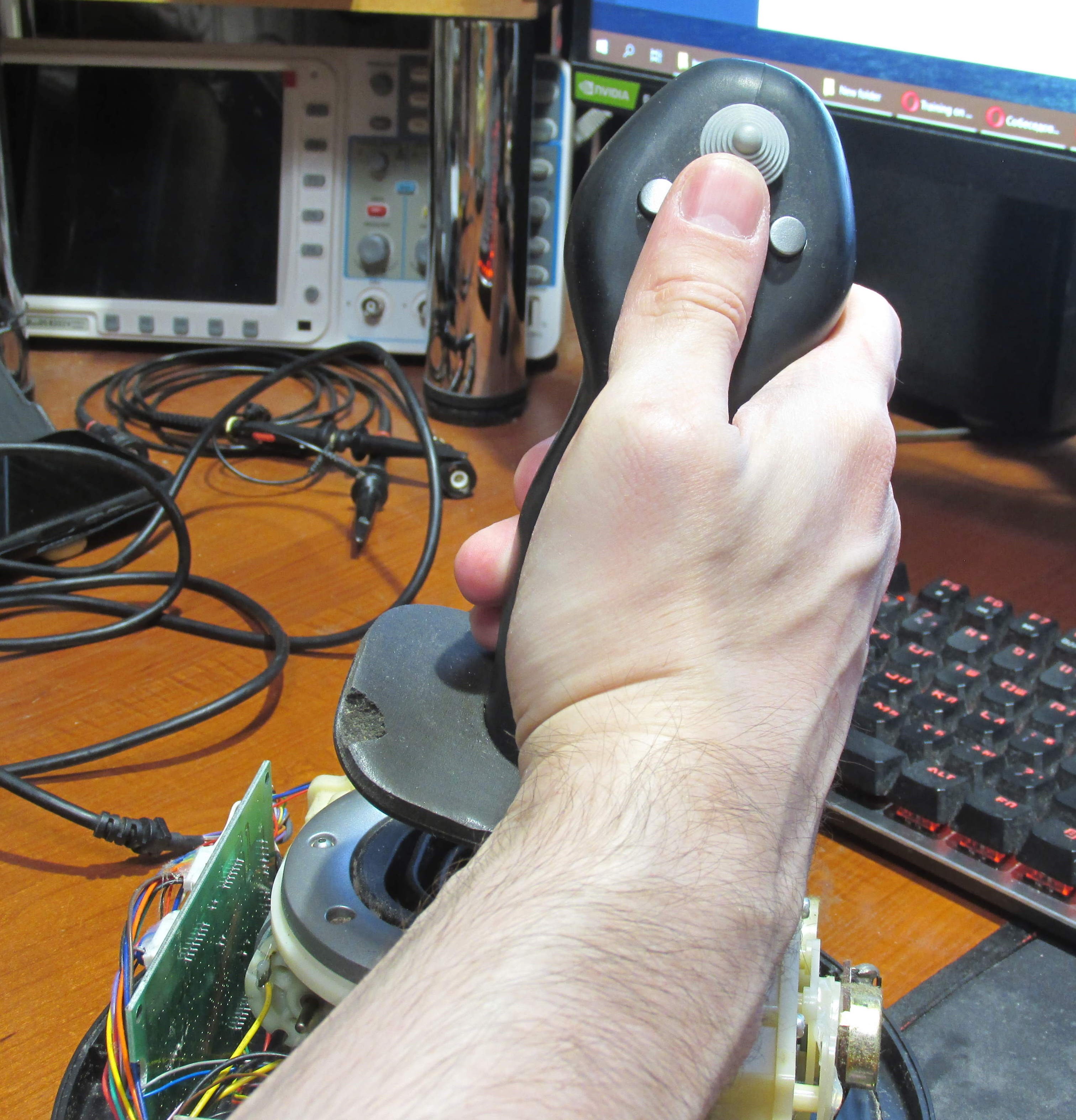

Всё аккуратно внутри, рукоятка удобная для хвата и симметричная, твиста нет, есть качалка на ручке.

https://3dnews.ru/160096





Детальные фоты механики и ручки сделаю, но - потом

Изменено 3 июня 2023 пользователем l3VGV

[l3VGV]

С вами наша постоянная рубрика: Анонс!





[l3VGV]

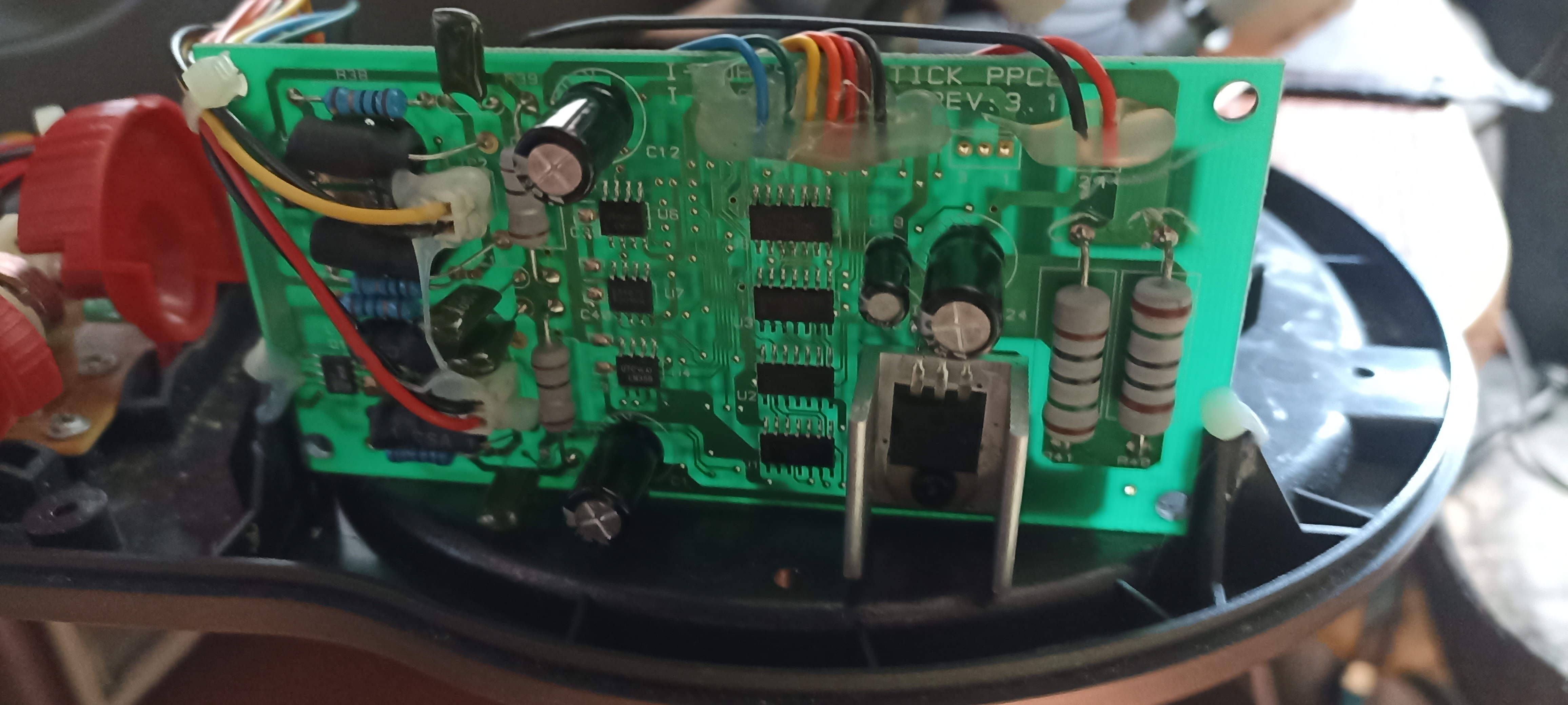

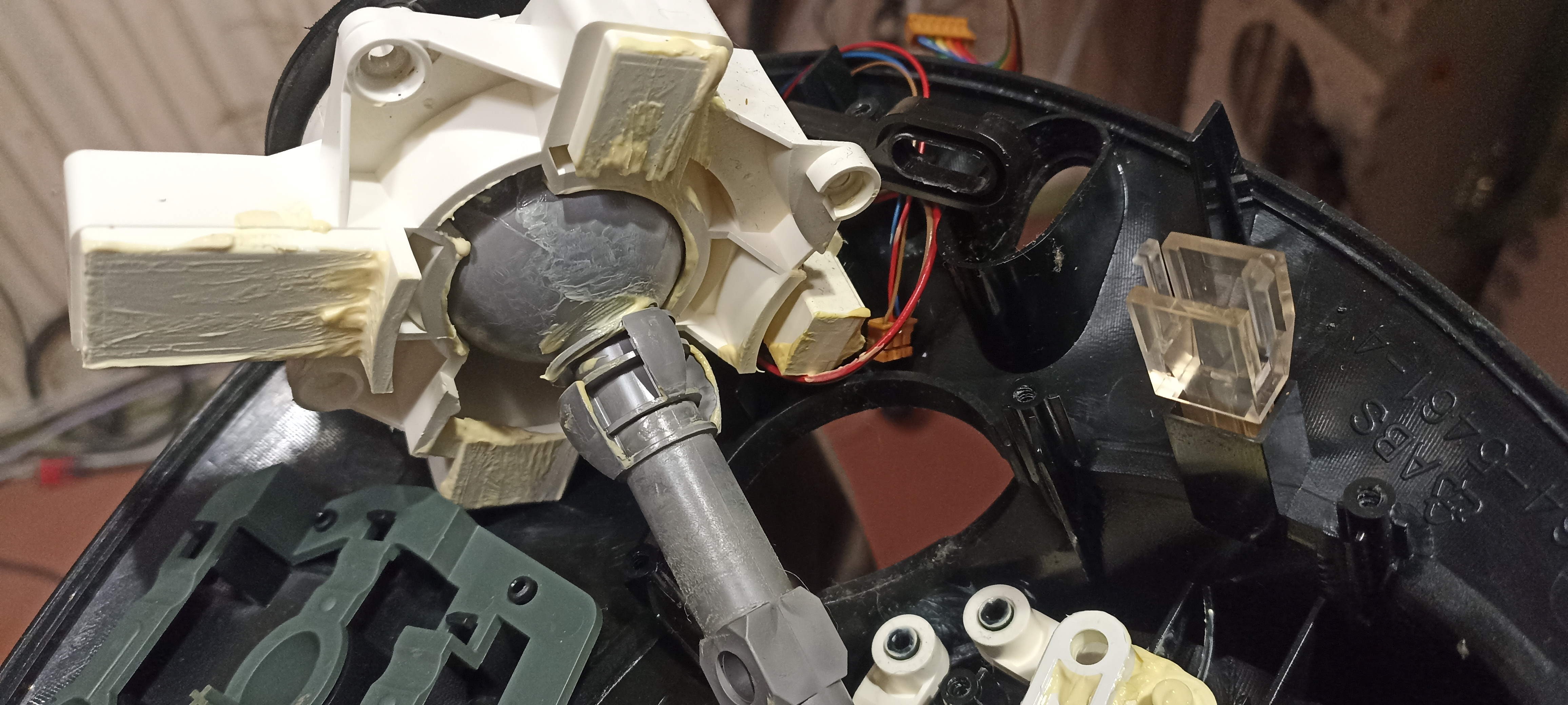

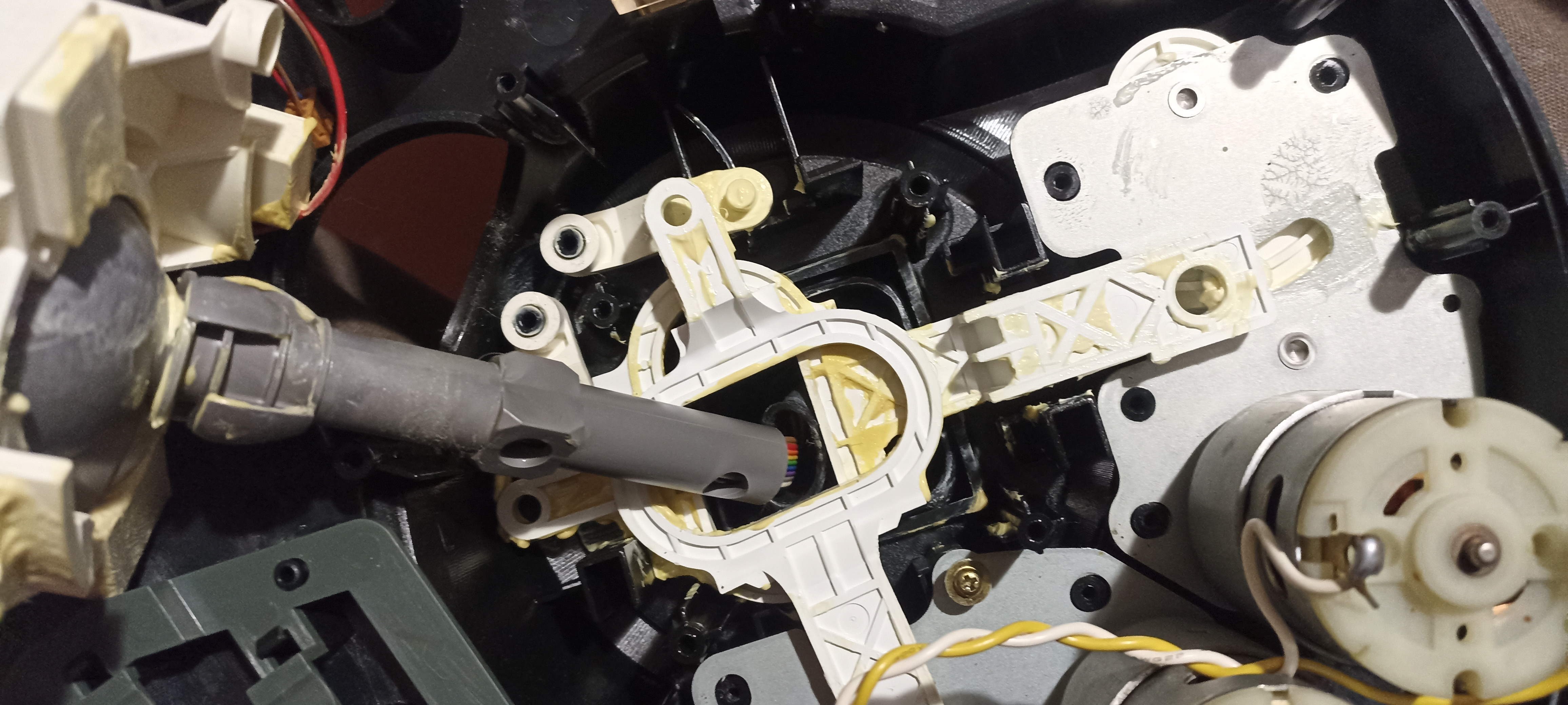

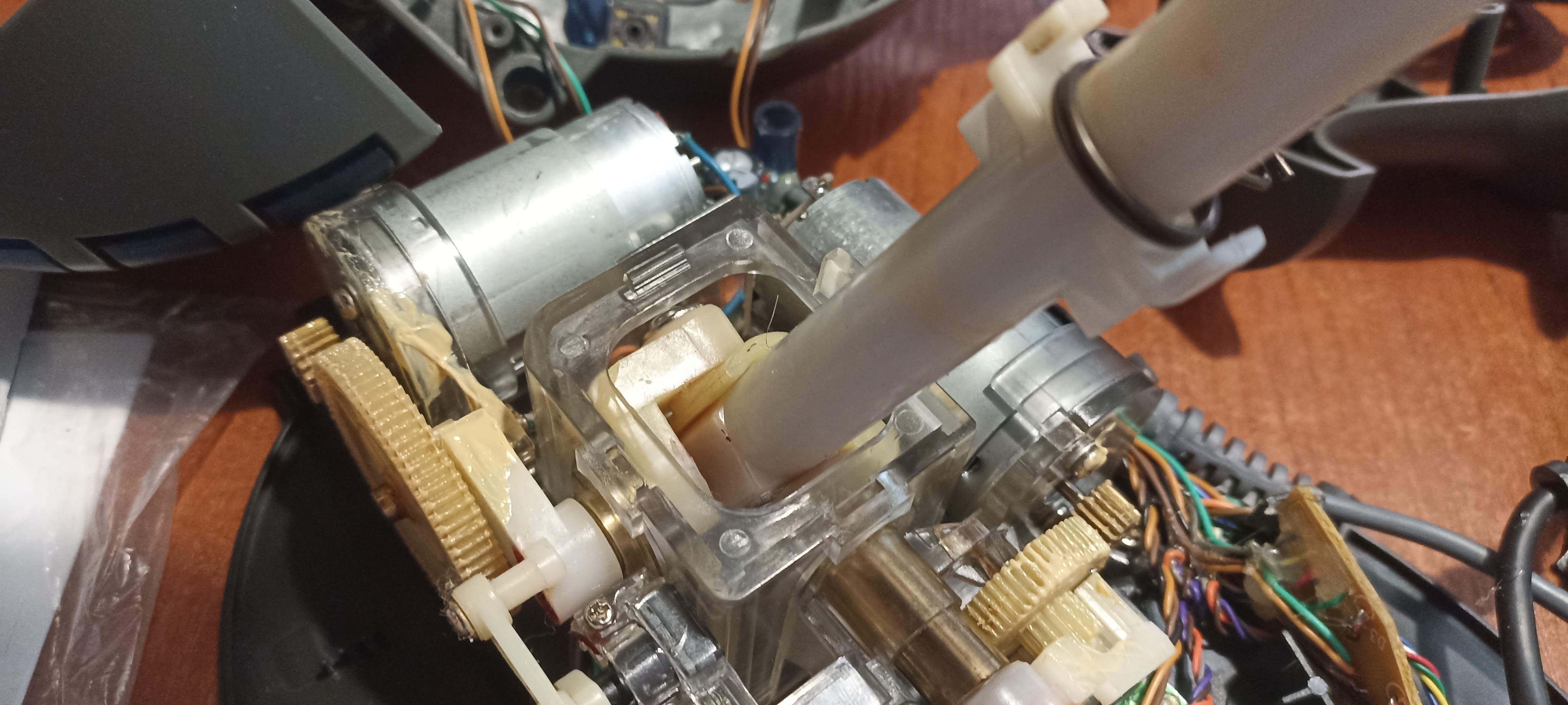

Не могу сказать что механика гильмонта меня разочаровала, нет. Но хотелось верить в чудо. А тут по сути механикак как в СН файтерстик, только кроме резисторов на осях ещё и шестерни. вторая ось передает усилие коромыслом с пазом.



Умилили подстраиваемые центра на переменниках, ну можно ведь было и софтом. Чот вообще ой.

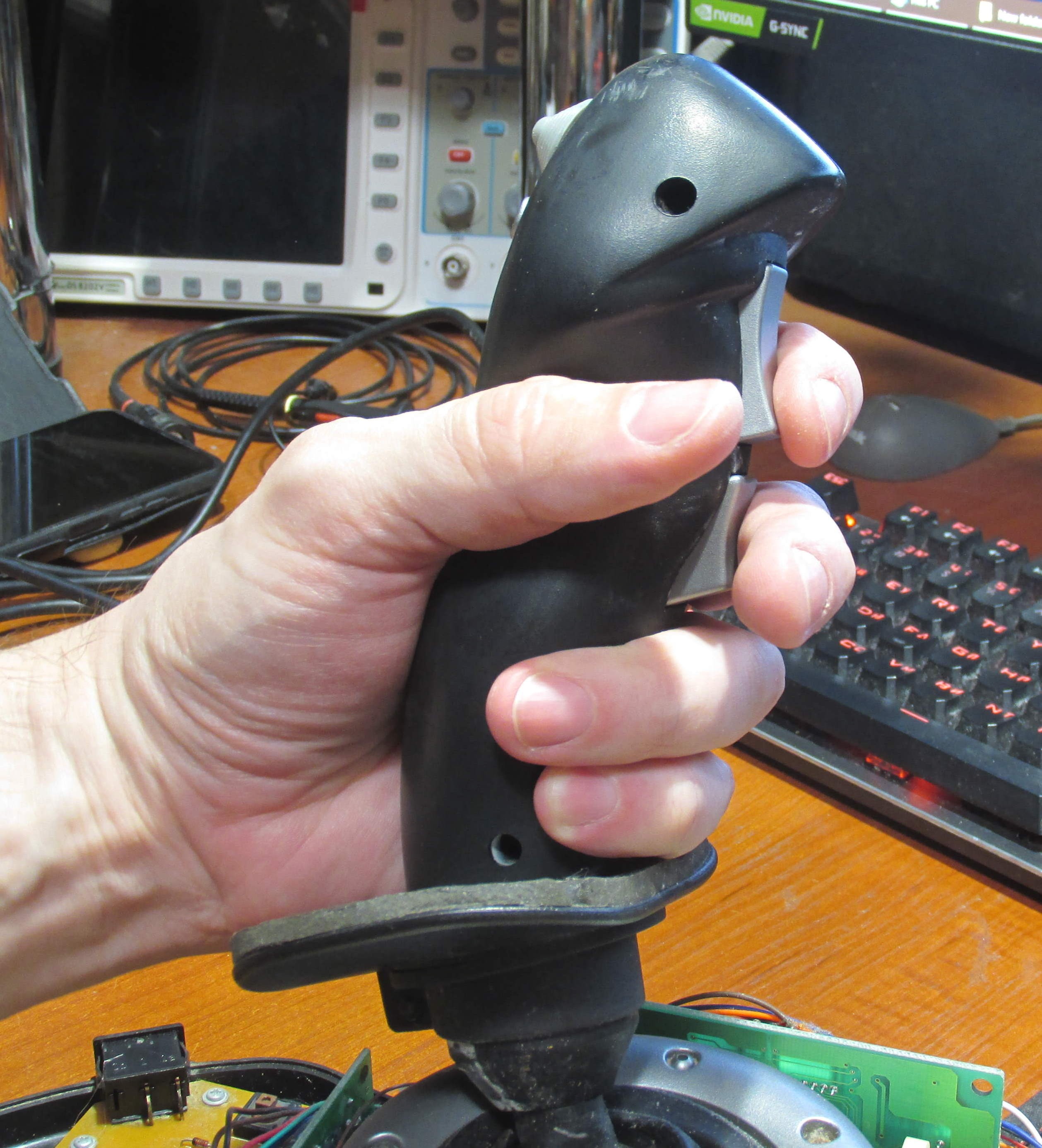

Рукоятка не очень удобная, нижний курок лишний. Площадка под запястье не опускается зато вращается, зачем?





Даже собирать назад лень  но придётся, места в разобраном виде занимает - весь стол.

Ищо фотки на гитхаби https://github.com/l3VGV/joysticks-stuff/tree/main/Giillemot

[l3VGV]

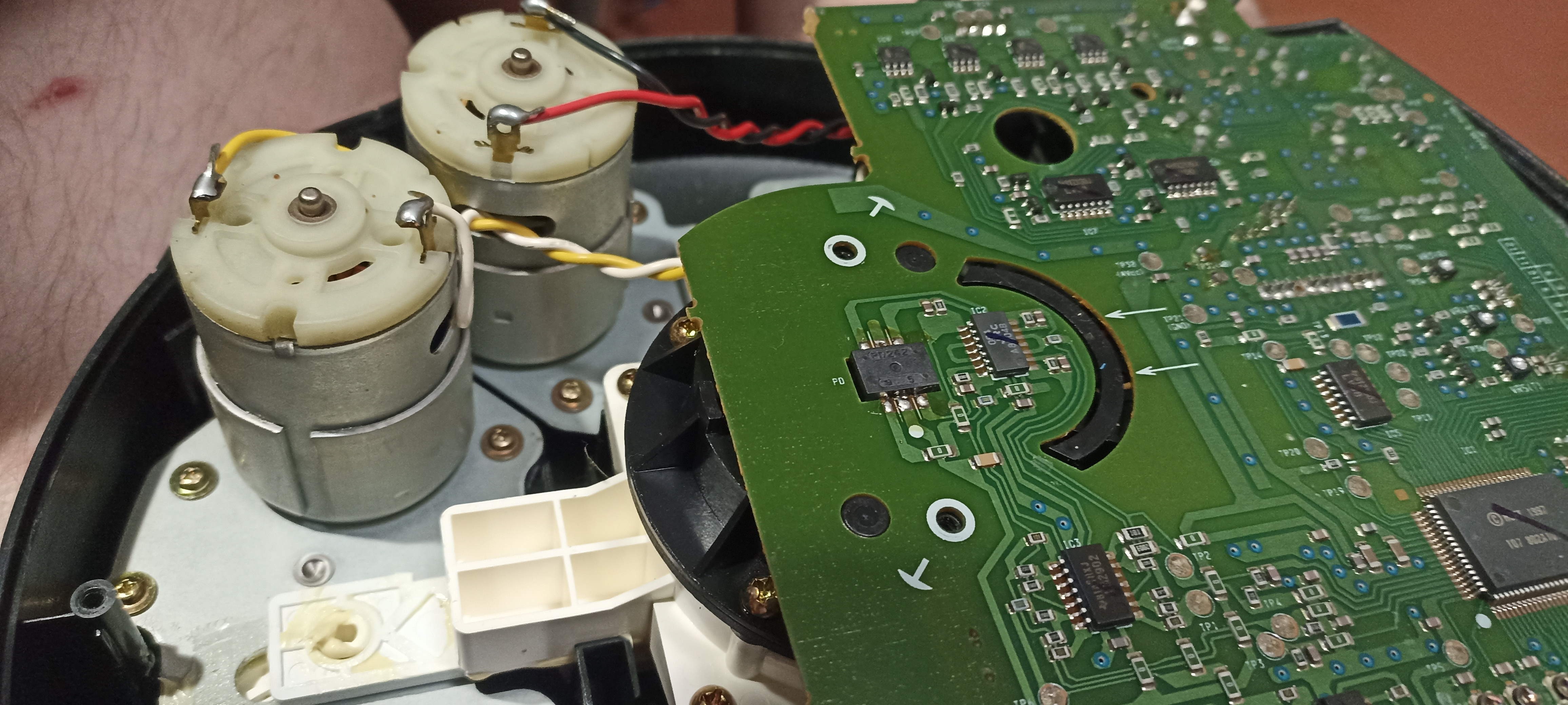

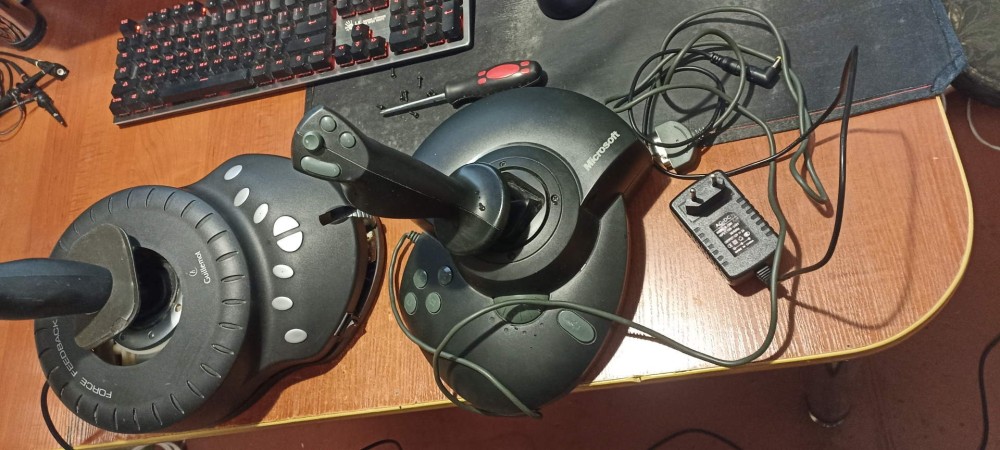

Ms ff pro.

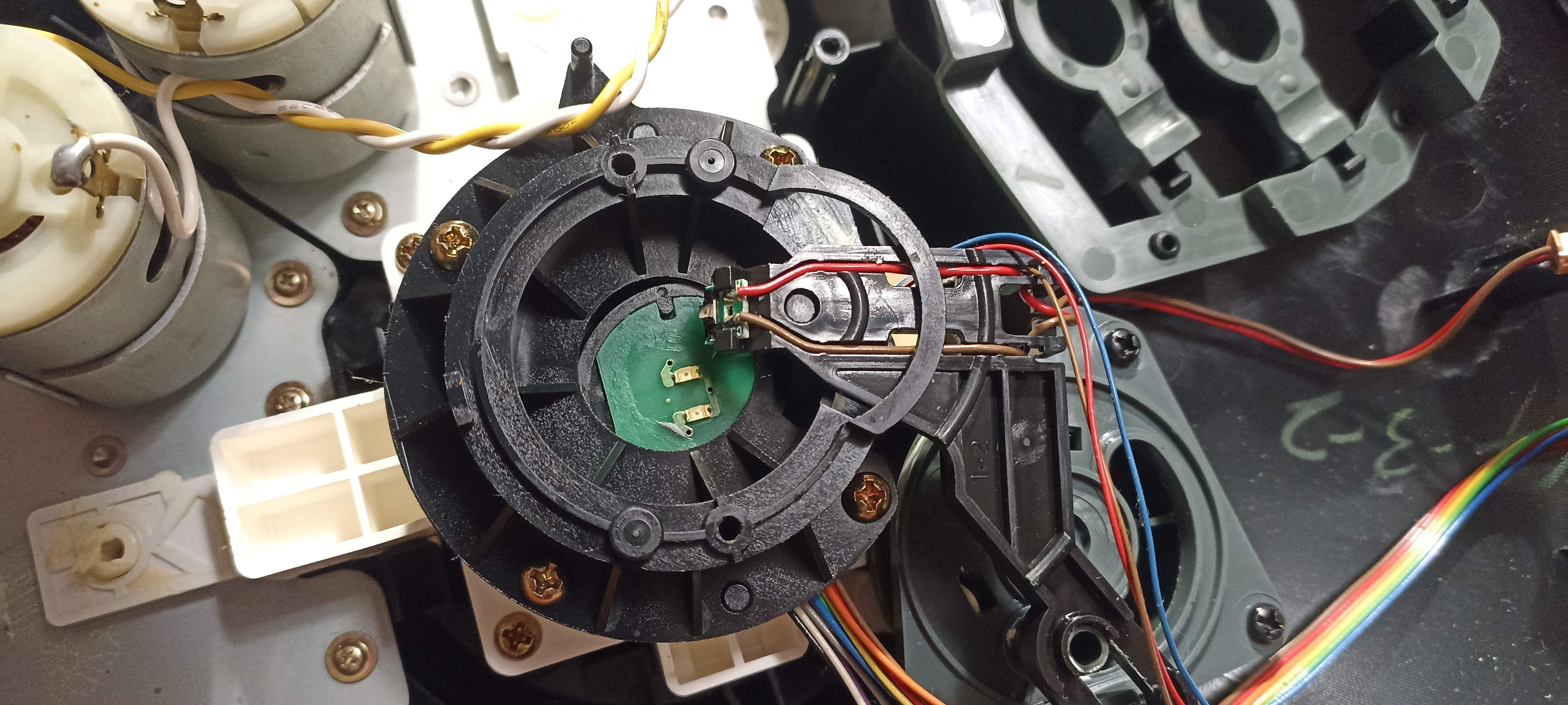

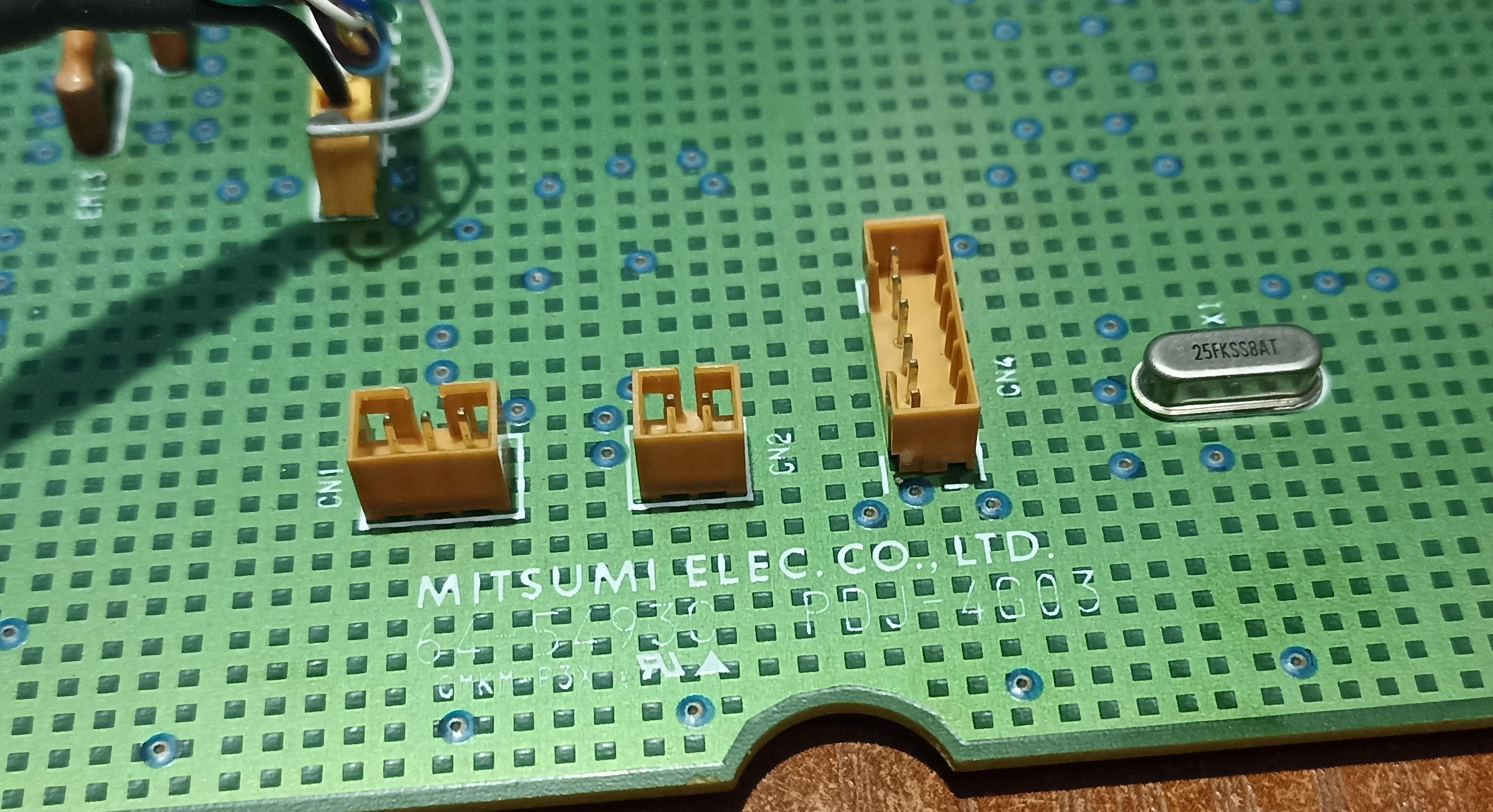

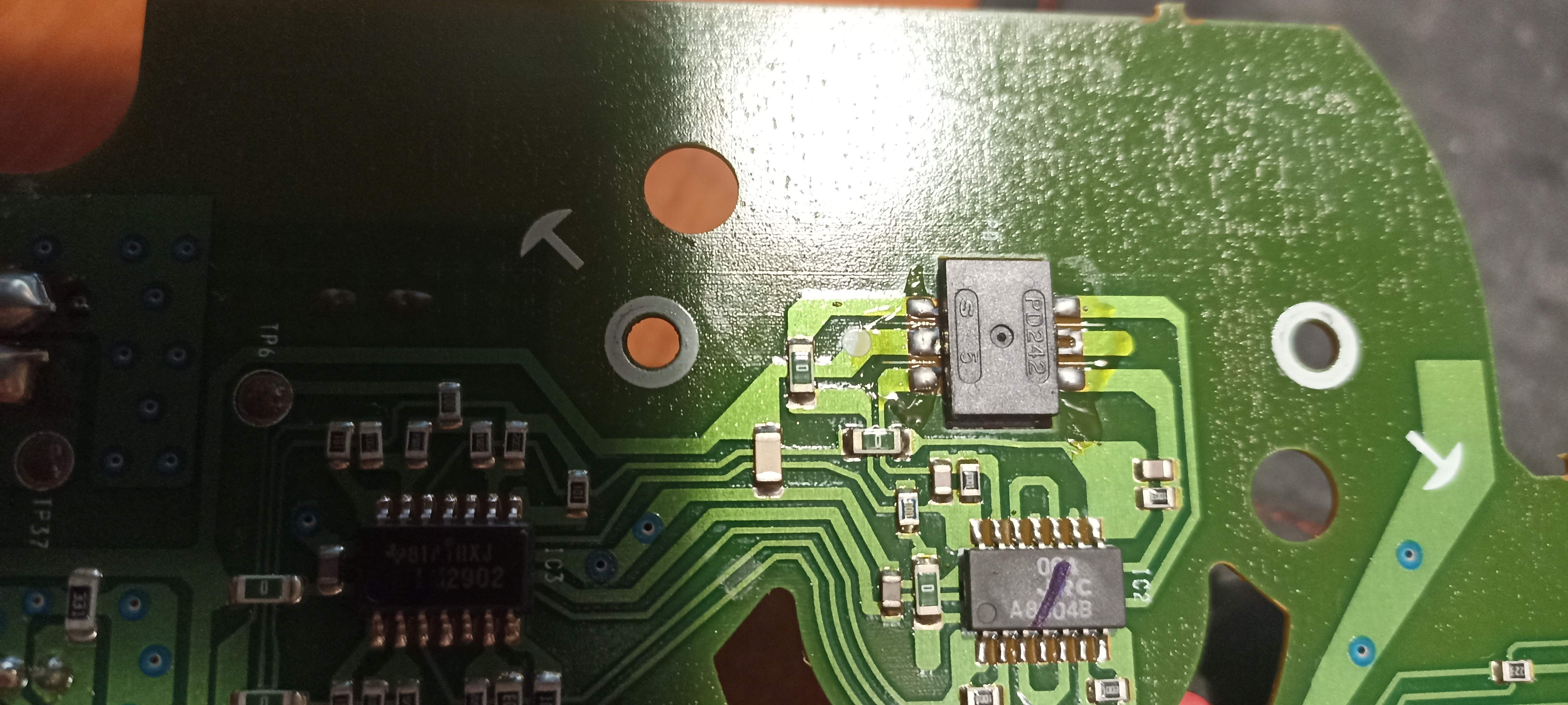

Механика, электроника, рукоятка - моё почтение. неясно только за что он называется микрософт, всё японское. Электроника - вместо резисторов стоит оптический датчик от мыши, 3 светодиода формируют распознаваемые рисунок, т.е. он работает как тракир. Электроника просто как бальзам на душу, на тело, на глаза и на всё прочее. Вот прямо 5/5.

У самого были подобные мысли(гдето раньше даже постил), но - нонешние сенсоры сами из картинок формируют сигнал сдвига, и на твист(поворот картинки) не среагируют. А тут вот, реагирует. И газ, тоже оптический. Ух, сильны! Митсуми. Лучшие мыши и клавы были.

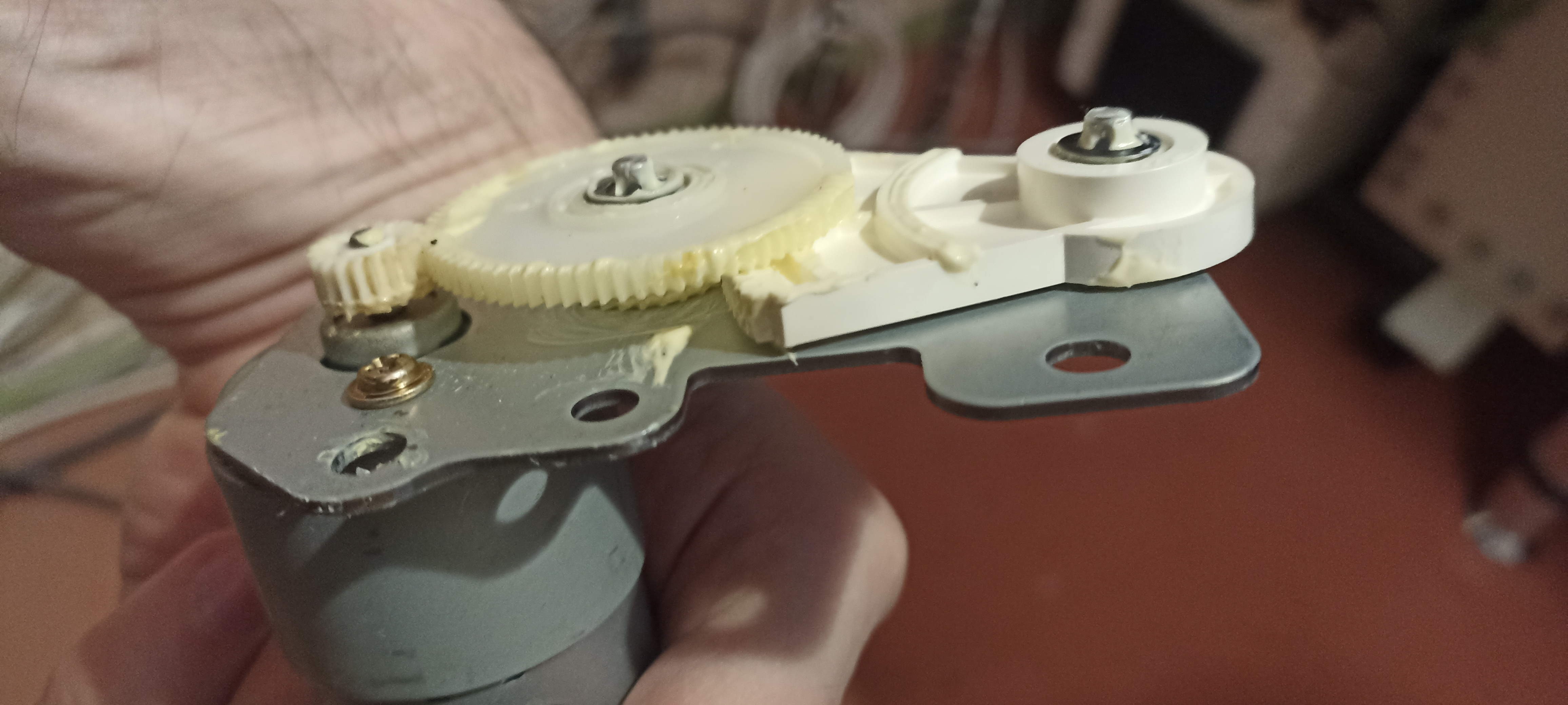

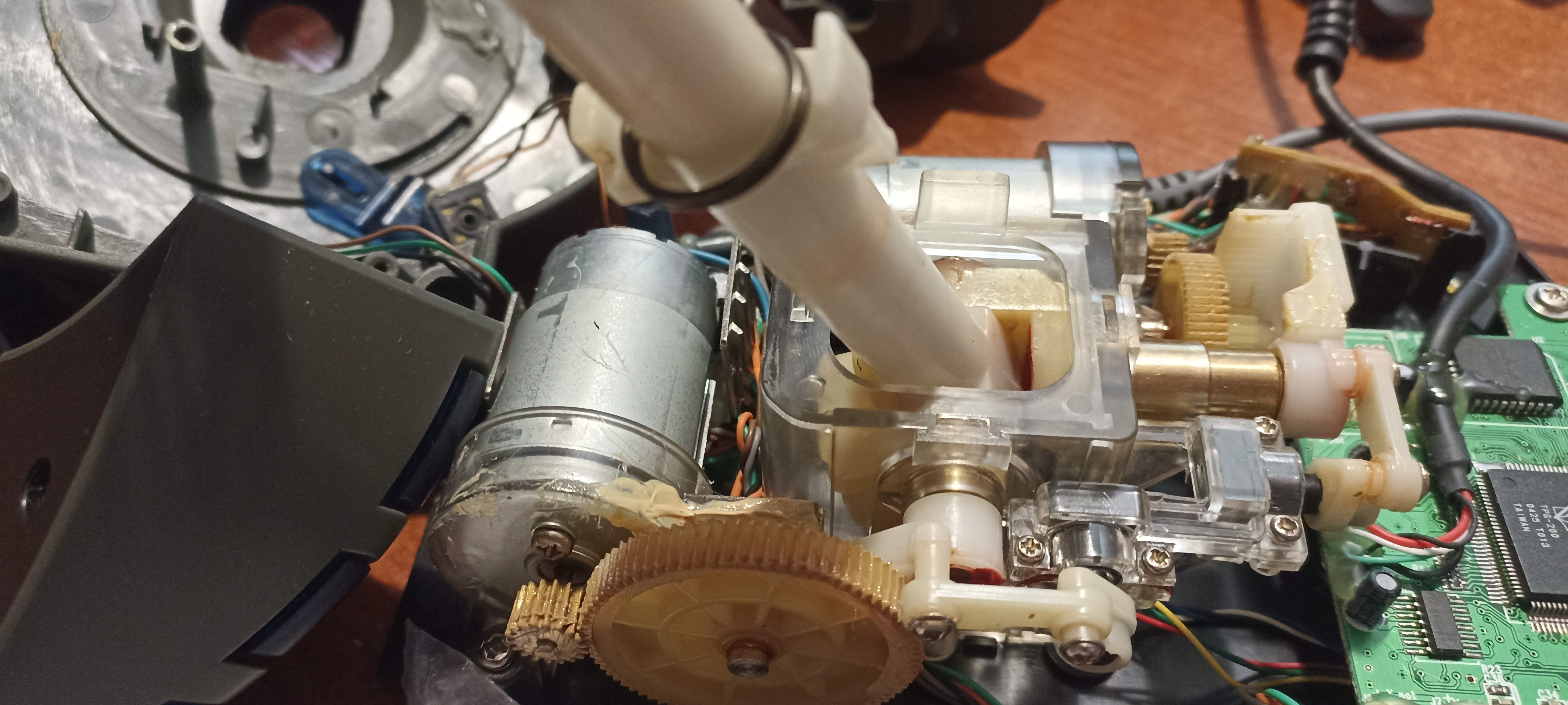

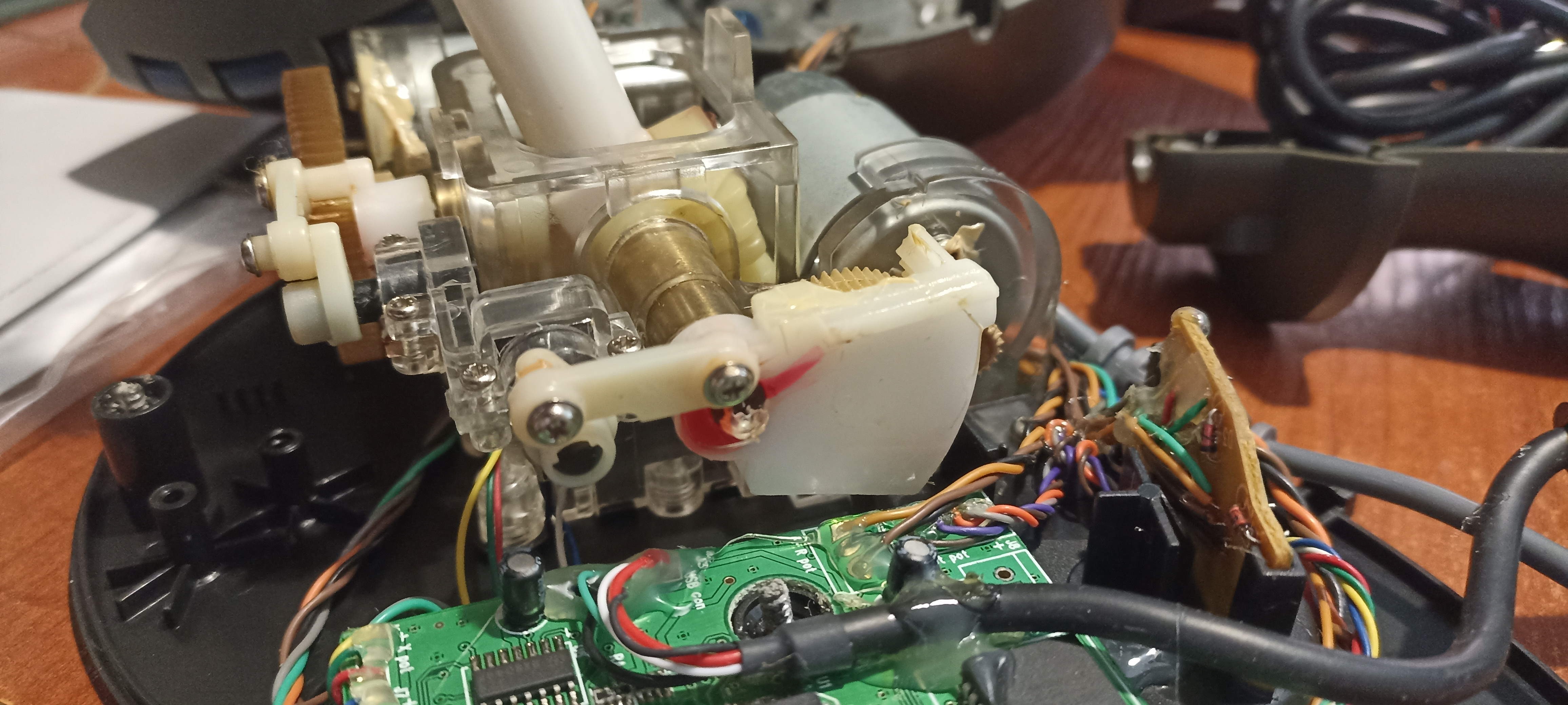

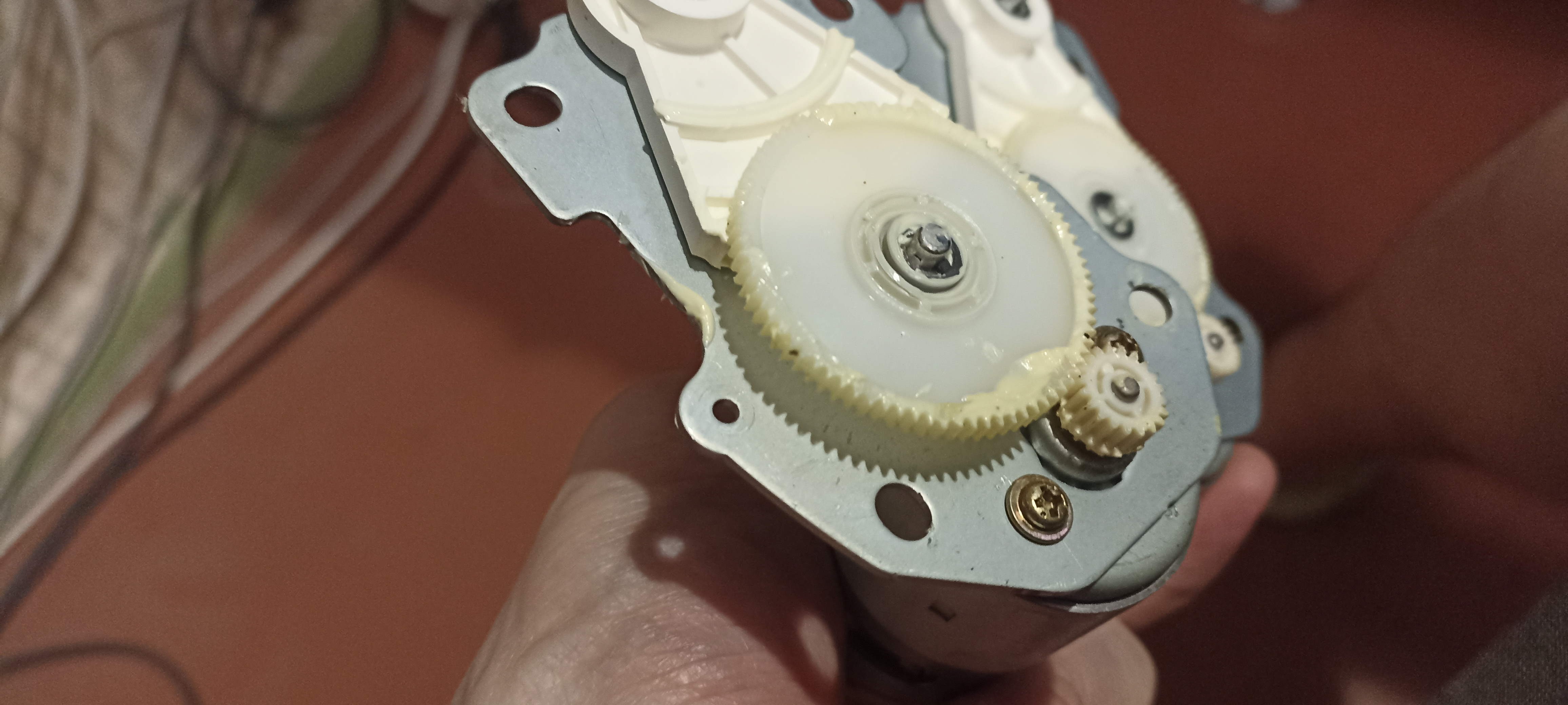

Механика - балка через редуктор толкает палку. Просто толкает, потому что ну а чо там! Просто, компактно, думаю и усилие нормальное, но тока геймпорта нет подключить  но может и без него заработает. Надо только собраться с силами и всё это скрутить обратно.











Полные версии - на гитхаби

https://github.com/l3VGV/joysticks-stuff/tree/main/ms ff pro

[l3VGV]

Изменено 4 июня 2023 пользователем l3VGV

[Sorro79]

Добрый вечер. По поводу гелемота . Есть идейка . Берете Джой, к примеру логитек 3д. Форсе. На него есть дрова и работает в десятке . Перекидываете провода с резисторов на гелемот и подключаете  моторы аналогично . И все это будет работать. Другой вопрос о количестве отсчётов и прочей адекватности ходов ручки . Надо тестить к слову один вирпил так подключал мсффб 2. У него неработал мсффб.  Были проблемы с дровами. Вот он подключал таким образом и работало как-то. (Простите за мой французский) да и пишу с телефона.

[l3VGV]

7 минут назад, Sorro79 сказал:

Добрый вечер. По поводу гелемота . Есть идейка . Берете Джой, к примеру логитек 3д. Форсе. На него есть дрова и работает в десятке . Перекидываете провода с резисторов на гелемот и подключаете  моторы аналогично . И все это будет работать. Другой вопрос о количестве отсчётов и прочей адекватности ходов ручки . Надо тестить к слову один вирпил так подключал мсффб 2. У него неработал мсффб.  Были проблемы с дровами. Вот он подключал таким образом и работало как-то. (Простите за мой французский) да и пишу с телефона.



Если что, у меня есть готовая электроника, силовуха и контроллер, которые испытаны на механике мс фф2. Но всё это настольное не вызывает энтузиазма. Хочется могучих сил.

[Sorro79]

Переходник для первого мсффб делается несложно. Платка tensee рублей 600 плюс доставка плюс кое какая мелочевка. В тысячу уложиться можно . Есть  варианты на ардуине. Но я делал на тенси. Интересный Джой. Хорошее  усилие на осях особенно в крайних положениях. А вот в центре конструктивно мертвая зона по усилию. Был бы 3д принтер можно доработать тяги и шток .была бы просто пушка . А не Джой.

[l3VGV]

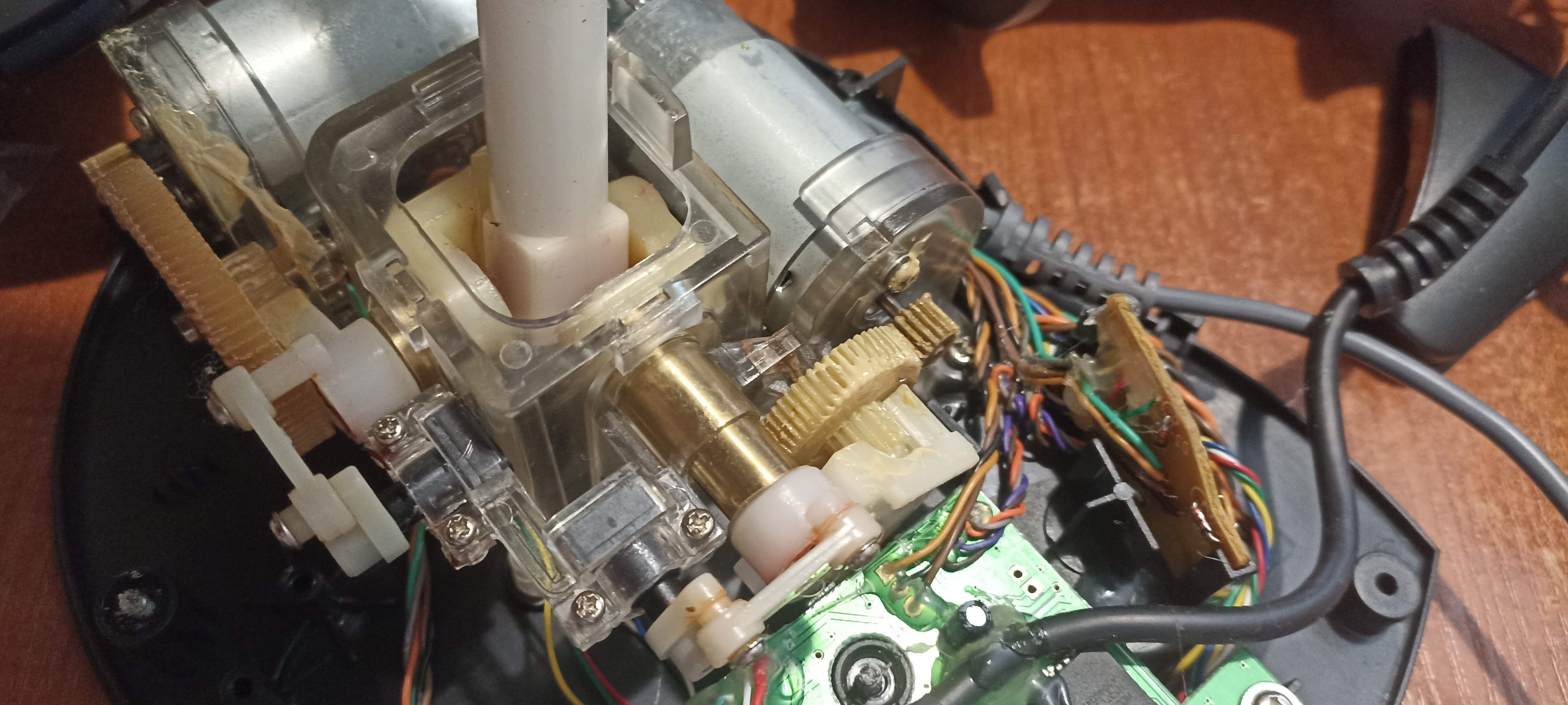

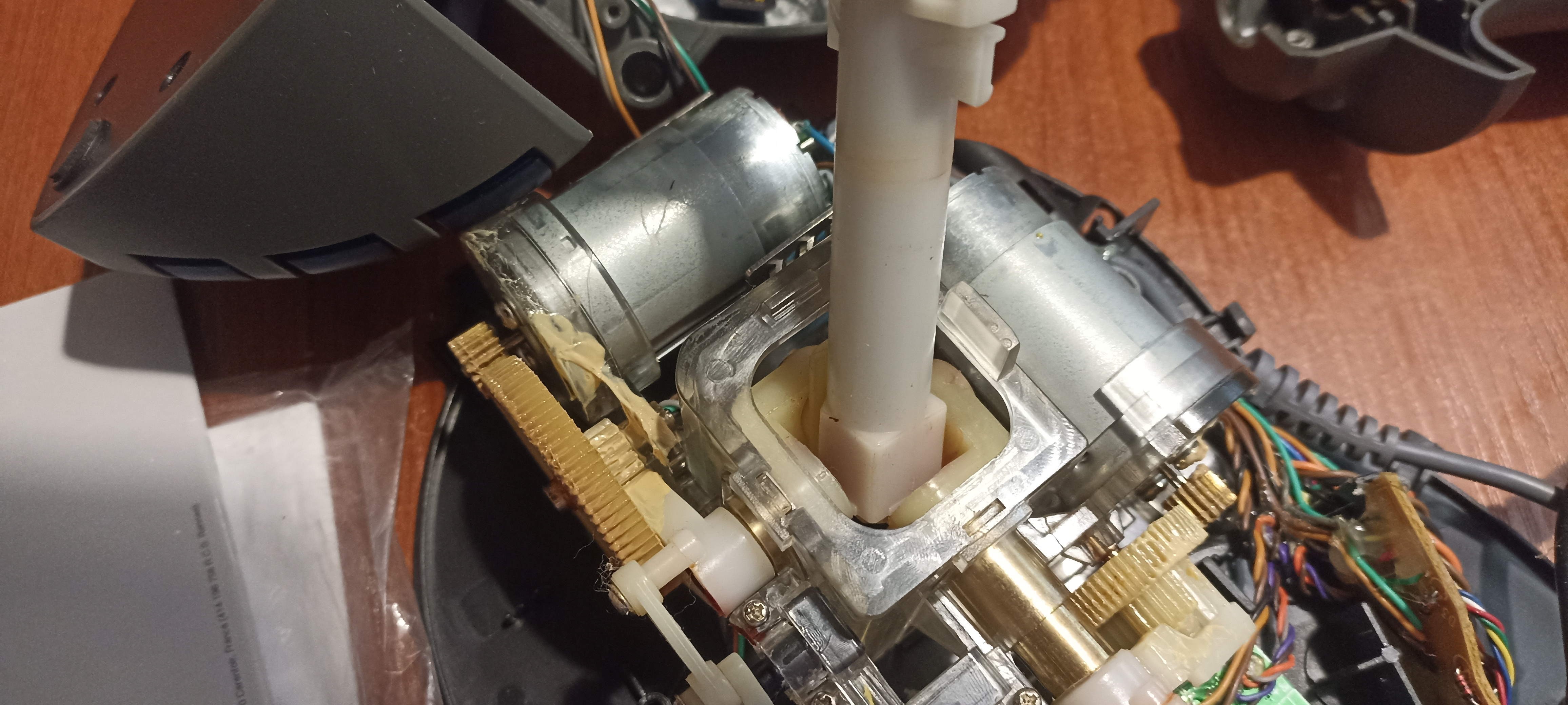

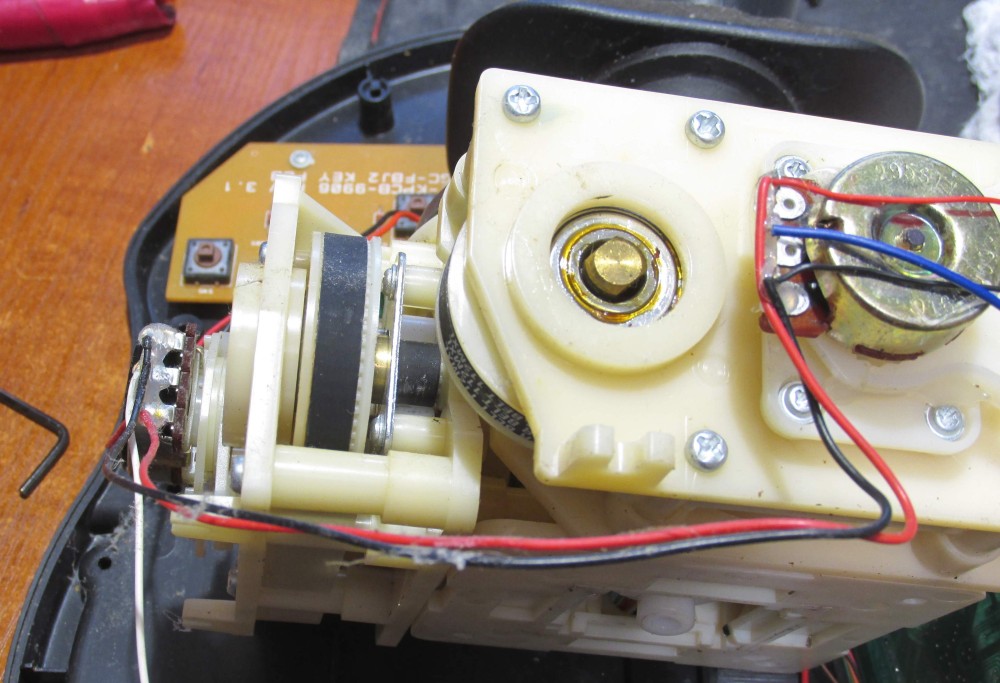

Хрустьмастер форс фидбек, идея мехники таже что и у логиетх форс фидбека, но реализовано добротнее.





[HeXyaH]

03.06.2023 в 15:30, l3VGV сказал:

Протестировать в игорах не получится, увы. Хочет драйвер.

Он в родных дровах содержит универсальные ффб-библиотеки от Immersion. Поэтому протестить можно - по крайней мере в XP и W7 (без цифровой подписи):

нужно взять дрова от любого ффб-джоя с такими же дровами (ффб-библиотеки от Immersion), и поменять в inf файле ID устройства на его ID.

У Сайтека точно был джой с такими дровами.

Другое дело - родная точность у него на X,Y-осях - 256 отсчётов.

+ короткий ремень натянут хорошо, а длинный нужно укорачивать и ставить натяжитель - ибо он всю малину портит - съедает остроту эффектов.

Механику, в принципе, можно доставить на подшипники.

Это единственный промышленный геймерский джой с ремнями и подшипниками, но таки требует доработки - после неё может стать хорошим промежуточным вариантом между настольником и напольником ...

9 часов назад, l3VGV сказал:

Хрустьмастер форс фидбек, идея мехники таже что и у логиетх форс фидбека, но реализовано добротнее.

Ага, тока качалки до резисторов как то не внушают. Но боюсь, главная его проблема - это тоже точность главных осей (вместо резюков можно воткнуть холлы с прямым приводом). И с частотой опроса у него как?

Изменено 8 июня 2023 пользователем =RNN=HeXyaH

[l3VGV]

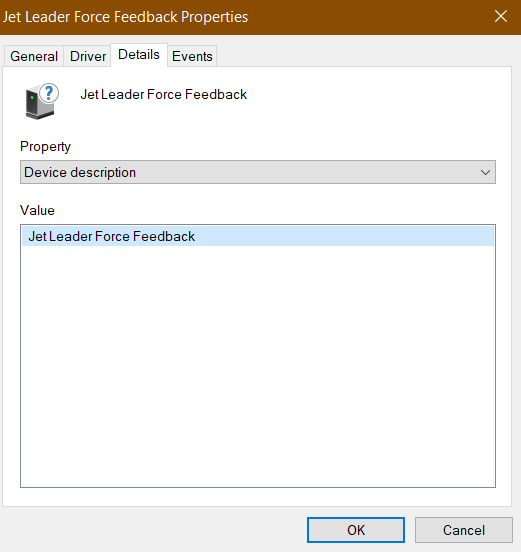

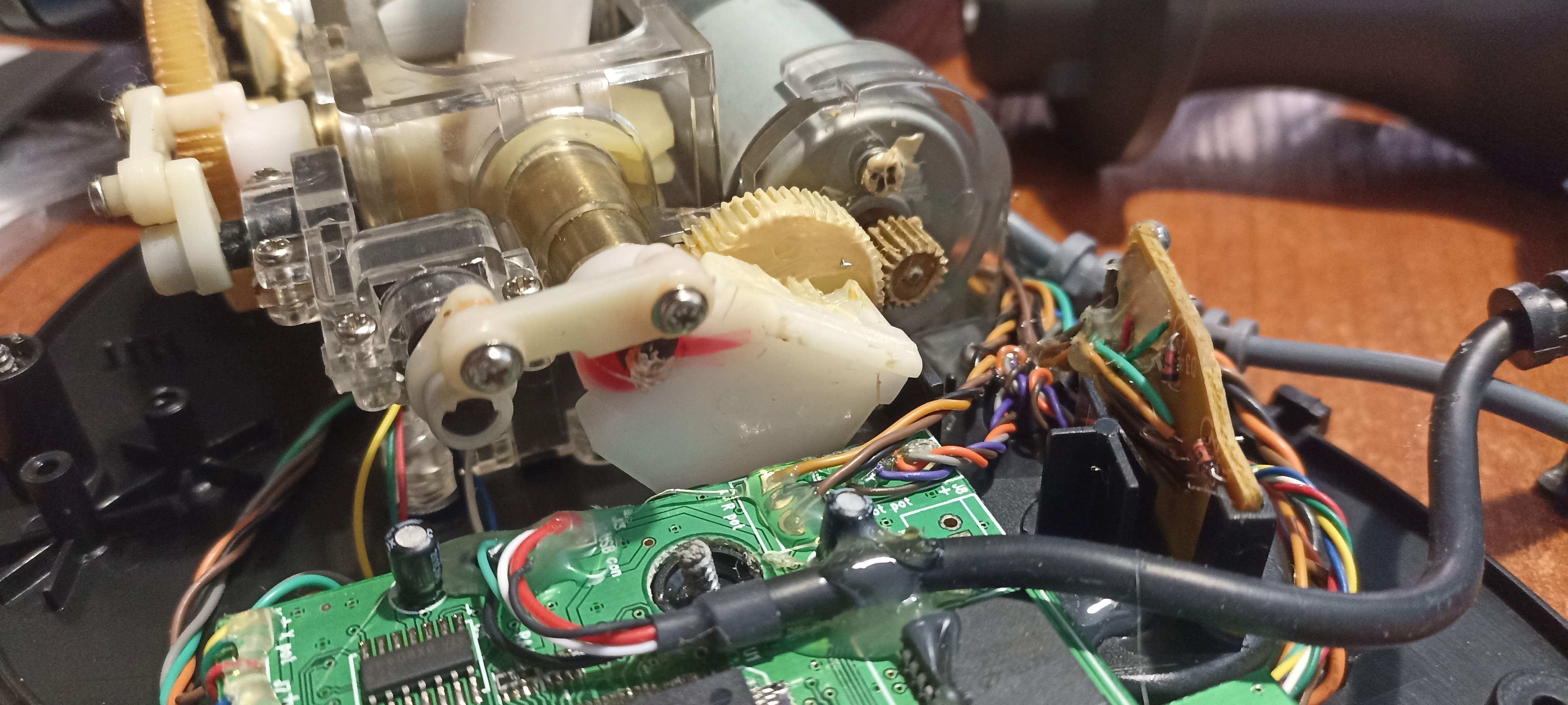

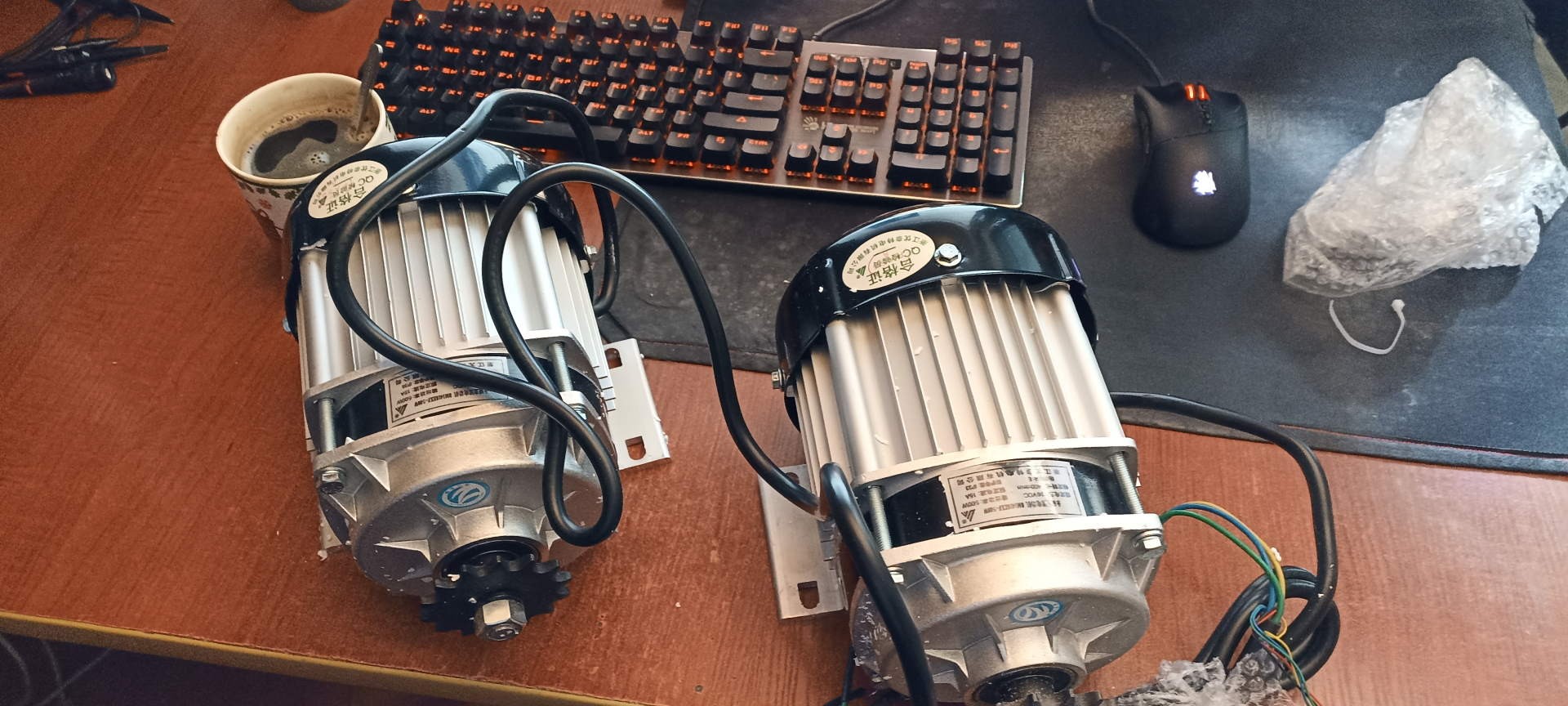

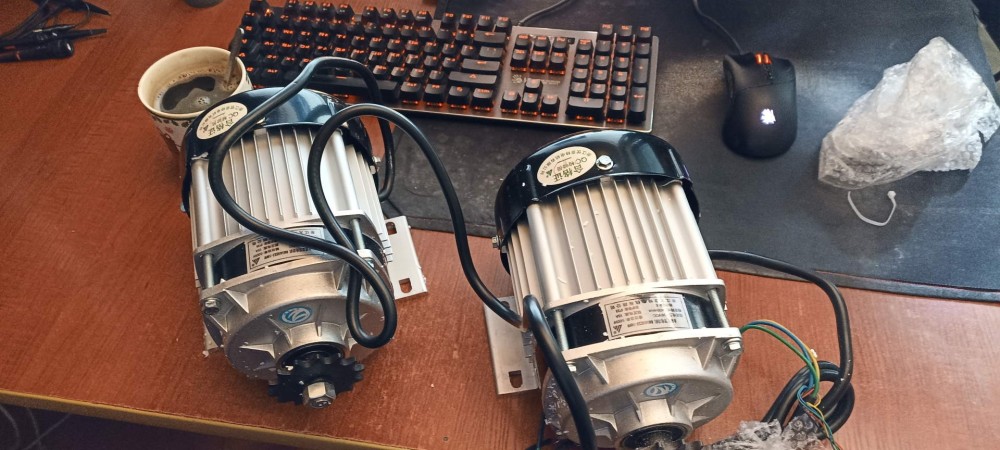

Наша постоянная рубрика - анонс!



Люфта на шестерне почти нет.



Остальное будет позже, пока нет времени промерить и залезть внутрь.





[MYCYJIbMAHUH]

9 минут назад, l3VGV сказал:

Наша постоянная рубрика - анонс!



Люфта на шестерне почти нет.



Остальное будет позже, пока нет времени промерить и залезть внутрь.





Желаю успехов!

[l3VGV]

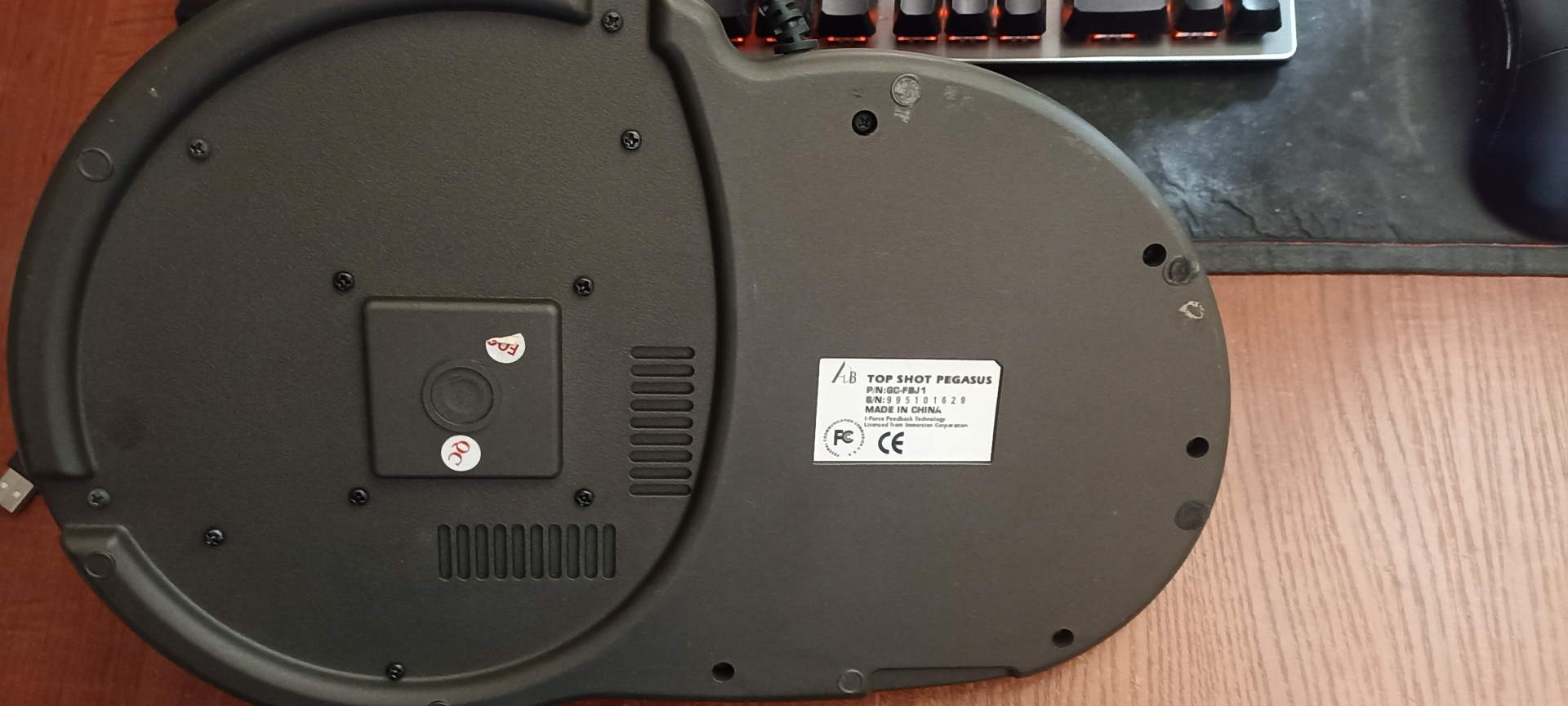

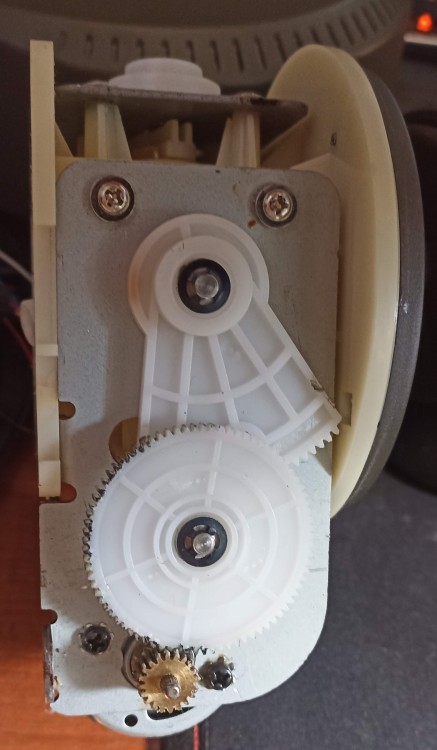

Анонс.

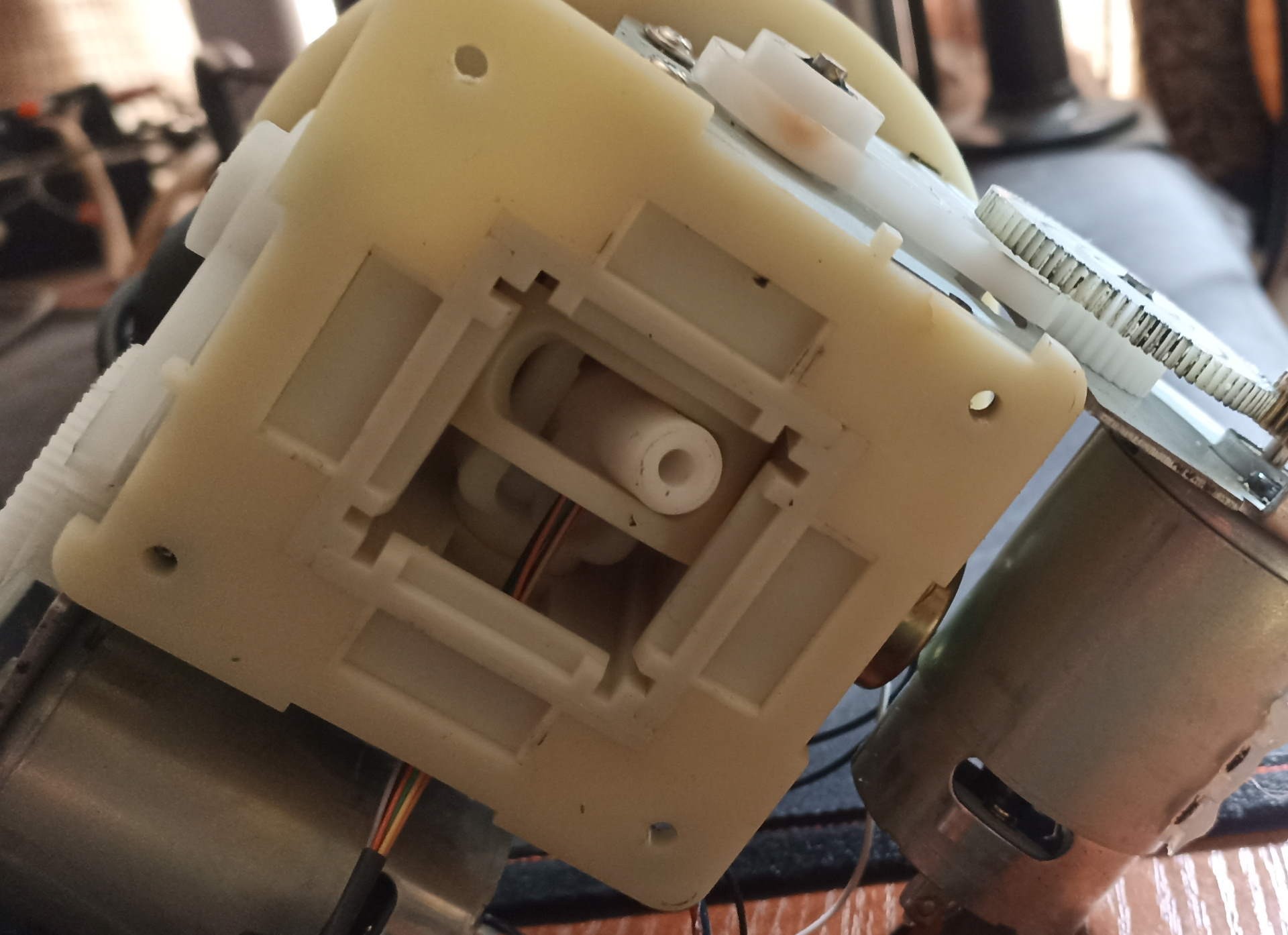

Кто думает что там гульямонт внутре?

Ну почти.

[HeXyaH]

11 часов назад, l3VGV сказал:

... Ну почти.

Мусье знает толк в извращениях

Ты лучше бы на механику МСФФБ2 его ремни прикрутил - это был бы правильный подход. А тут и в подвесе люфты остались, и в шестернях добавил ...

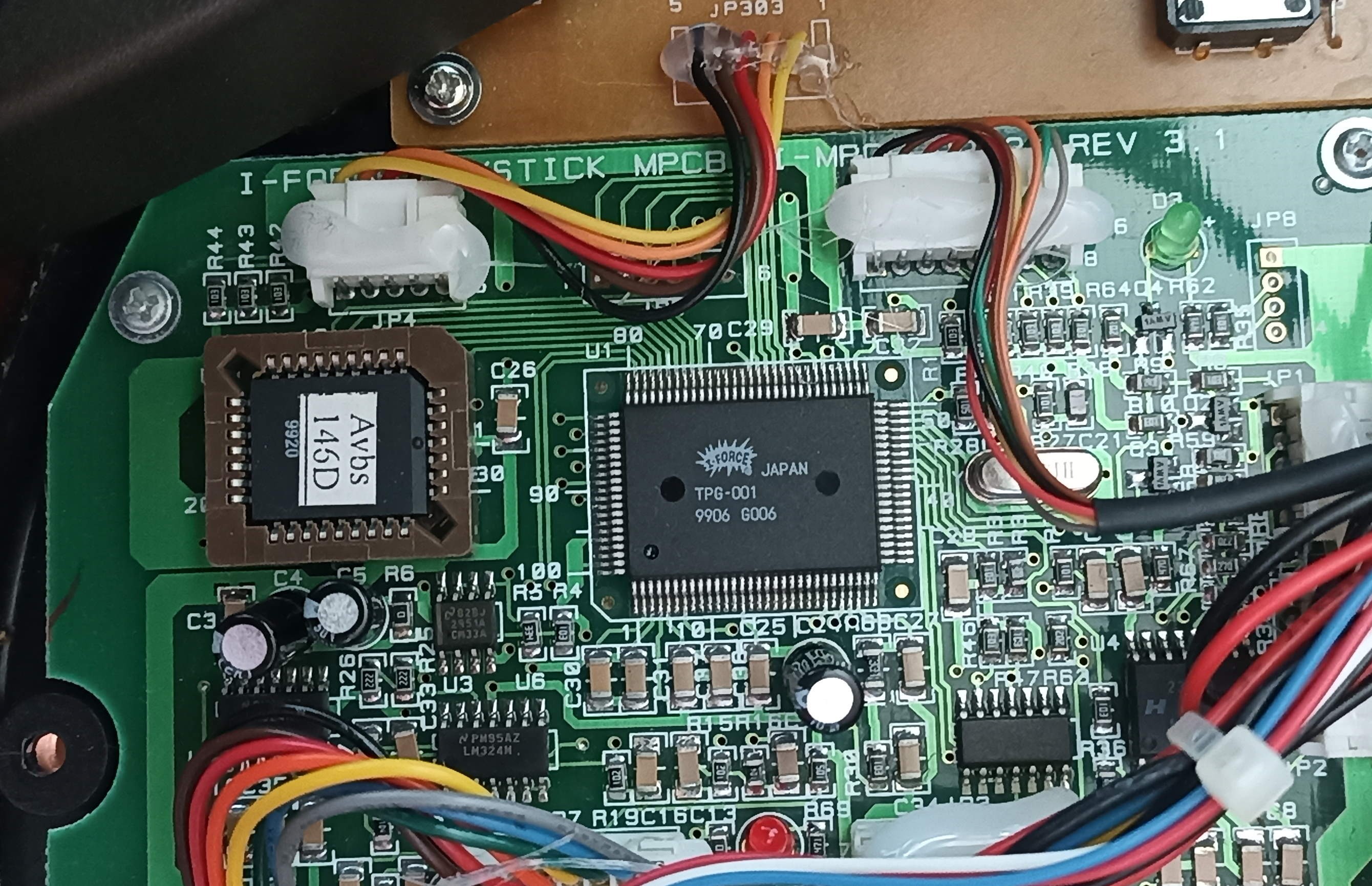

А ещё бы лучше - считал и глянул, чё там в биос залито да распотрошил микрокод - может там можна новый ID прикрутить и/или разрядность осей повысить - вот это правильный был бы вектор движения ...

Изменено 26 июня 2023 пользователем =RNN=HeXyaH

[l3VGV]

15 часов назад, =RNN=HeXyaH сказал:

Мусье знает толк в извращениях

Ты лучше бы на механику МСФФБ2 его ремни прикрутил - это был бы правильный подход. А тут и в подвесе люфты остались, и в шестернях добавил ...

А ещё бы лучше - считал и глянул, чё там в биос залито да распотрошил микрокод - может там можна новый ID прикрутить и/или разрядность осей повысить - вот это правильный был бы вектор движения ...



Но зачем это всё, если уже есть свой контролёр, где и оси и эффекты 16битные? А механики слабые как котяты.

[l3VGV]

13.06.2023 в 12:48, l3VGV сказал:

Остальное будет позже, пока нет времени промерить и залезть внутрь.

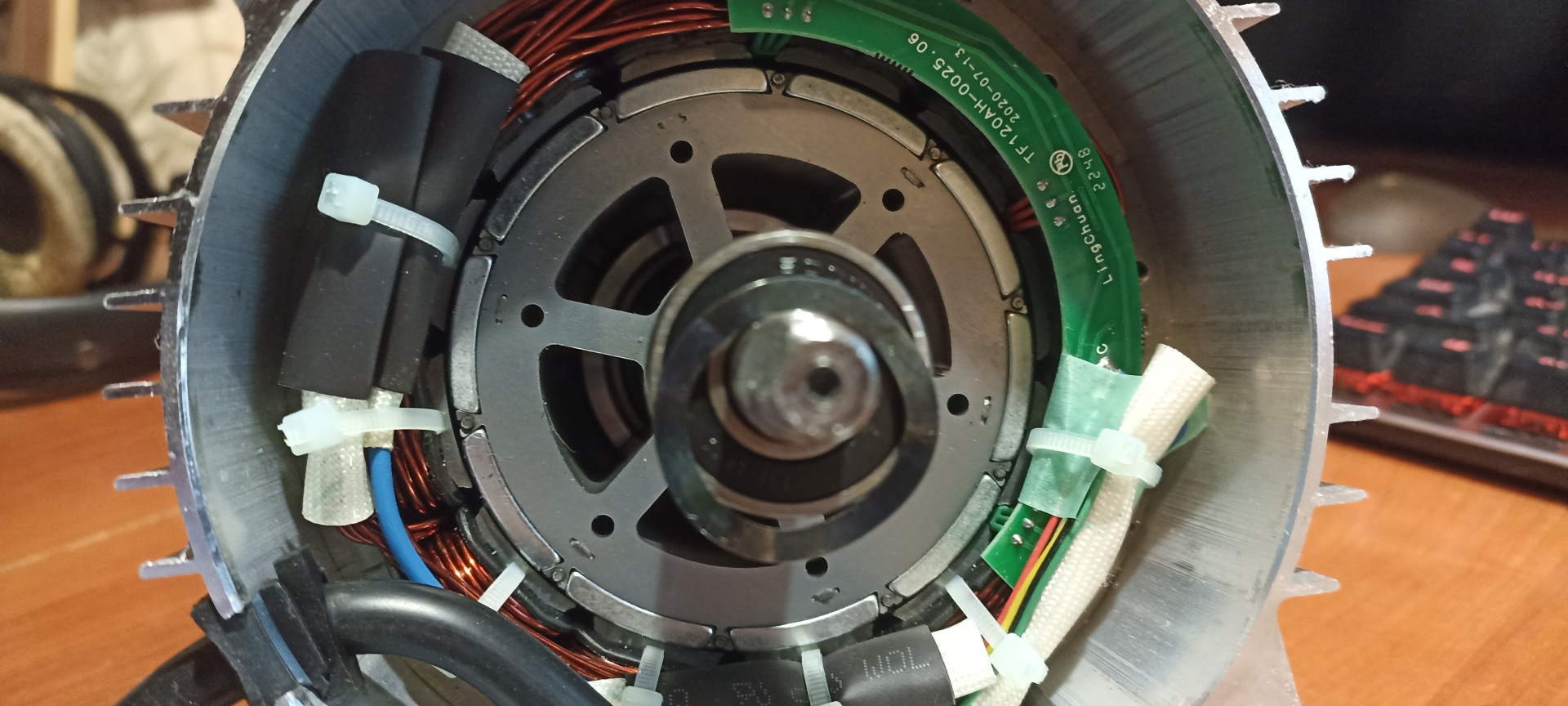

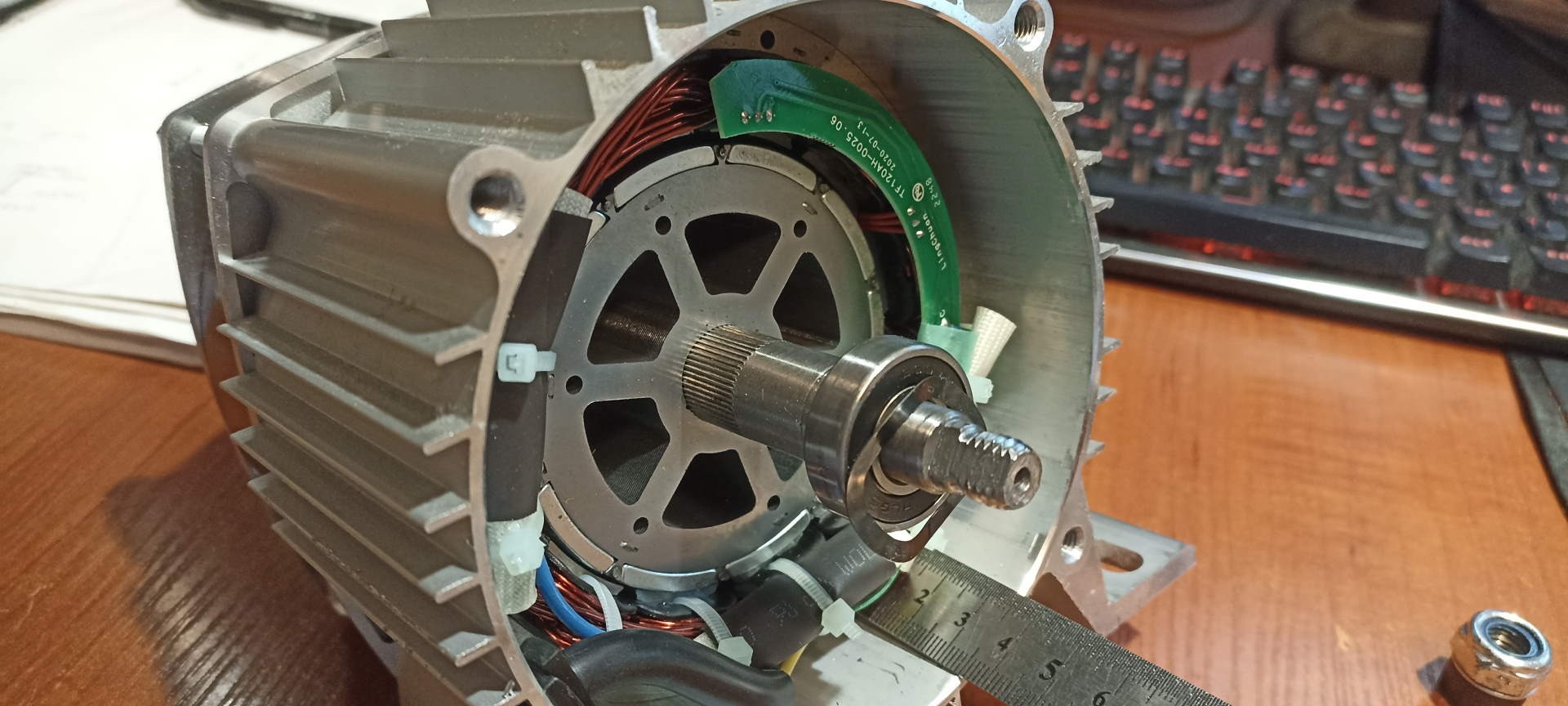

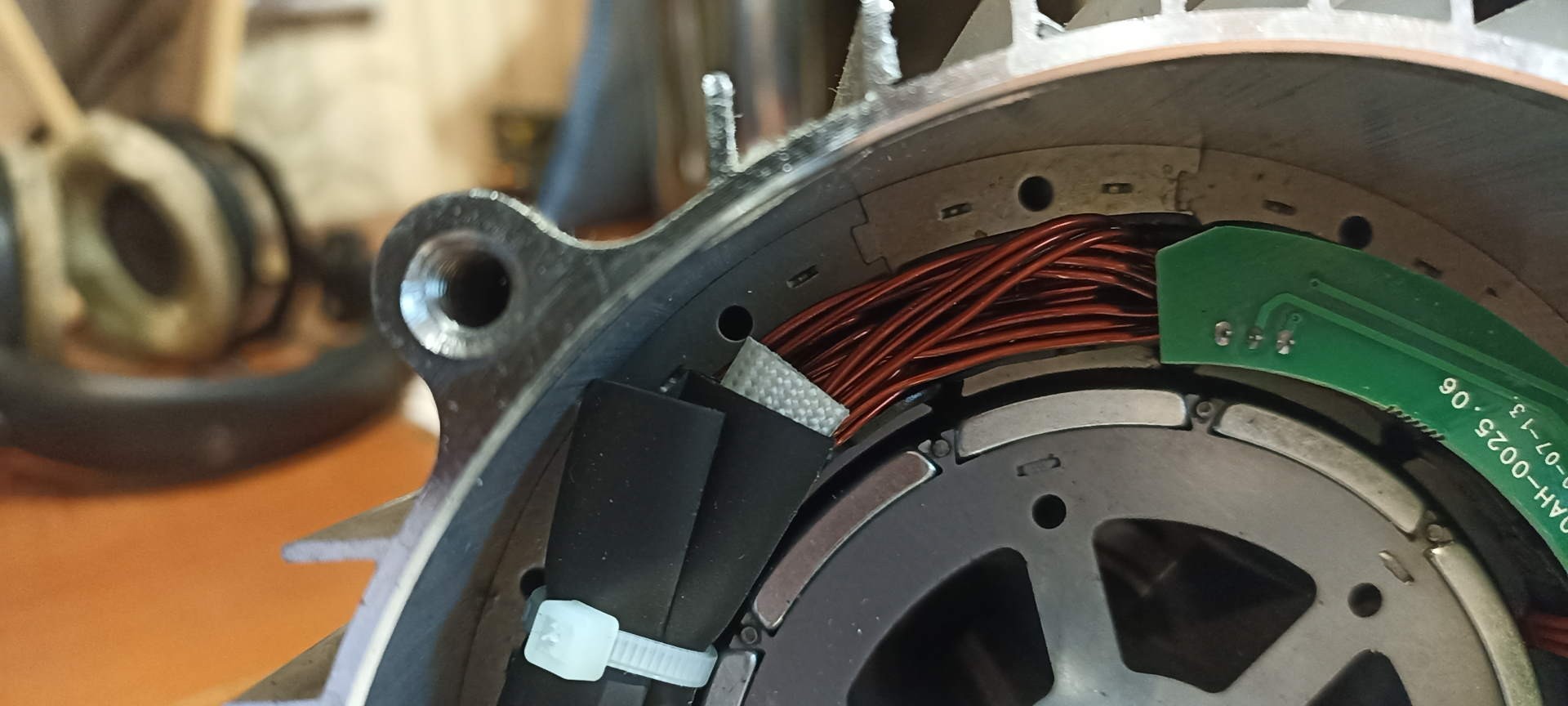

Залез.

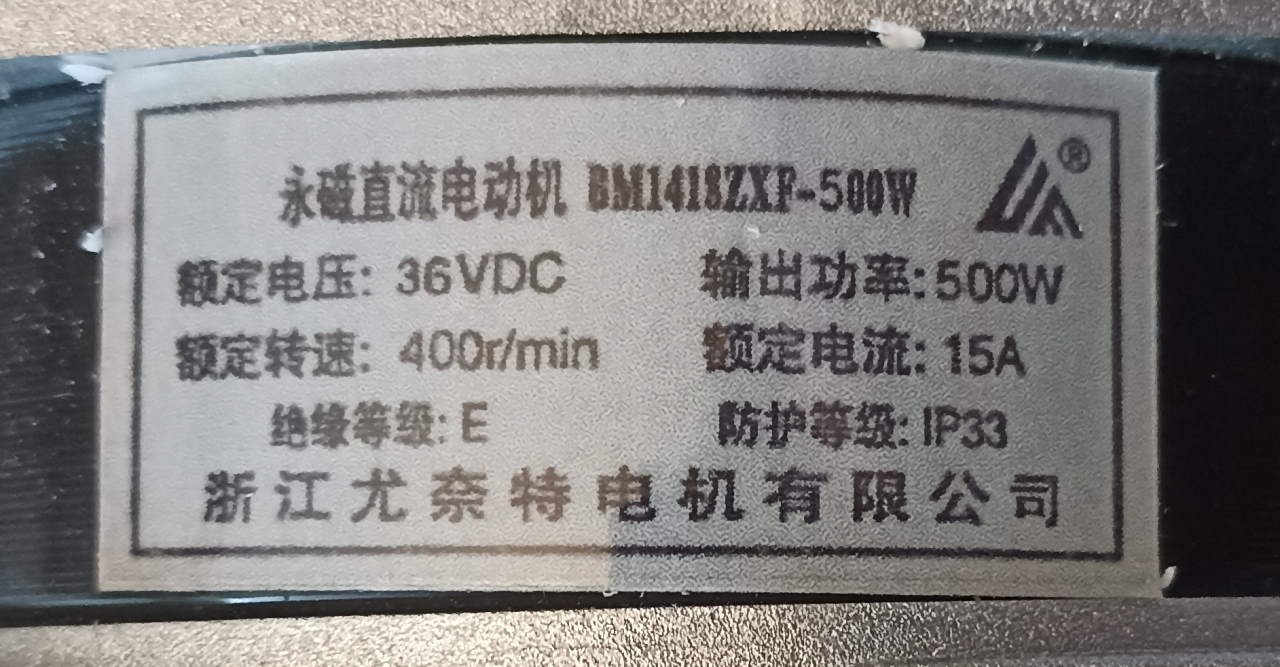

Двигателя недолжено почти половина. Как в упаковке чипсов половина воздуха, так и тут. Возможно стоило брать модель на 750Вт.



Длинна магнита 30мм, ширина 10мм. Диаметр ротора примерно 78мм.

по линейке видно что до края более 30мм, можно былобы ещё ротора и статора положить, но увы.



12 слотов 10 полюсов. намотка в 3 провода примерно 1мм диаметром.

ДАже на 20А удержание лютое, не свернуть рычагом. 50А становится едва тёплы.



Сопротивление двух обмоток последовательно 80мОм.

[l3VGV]

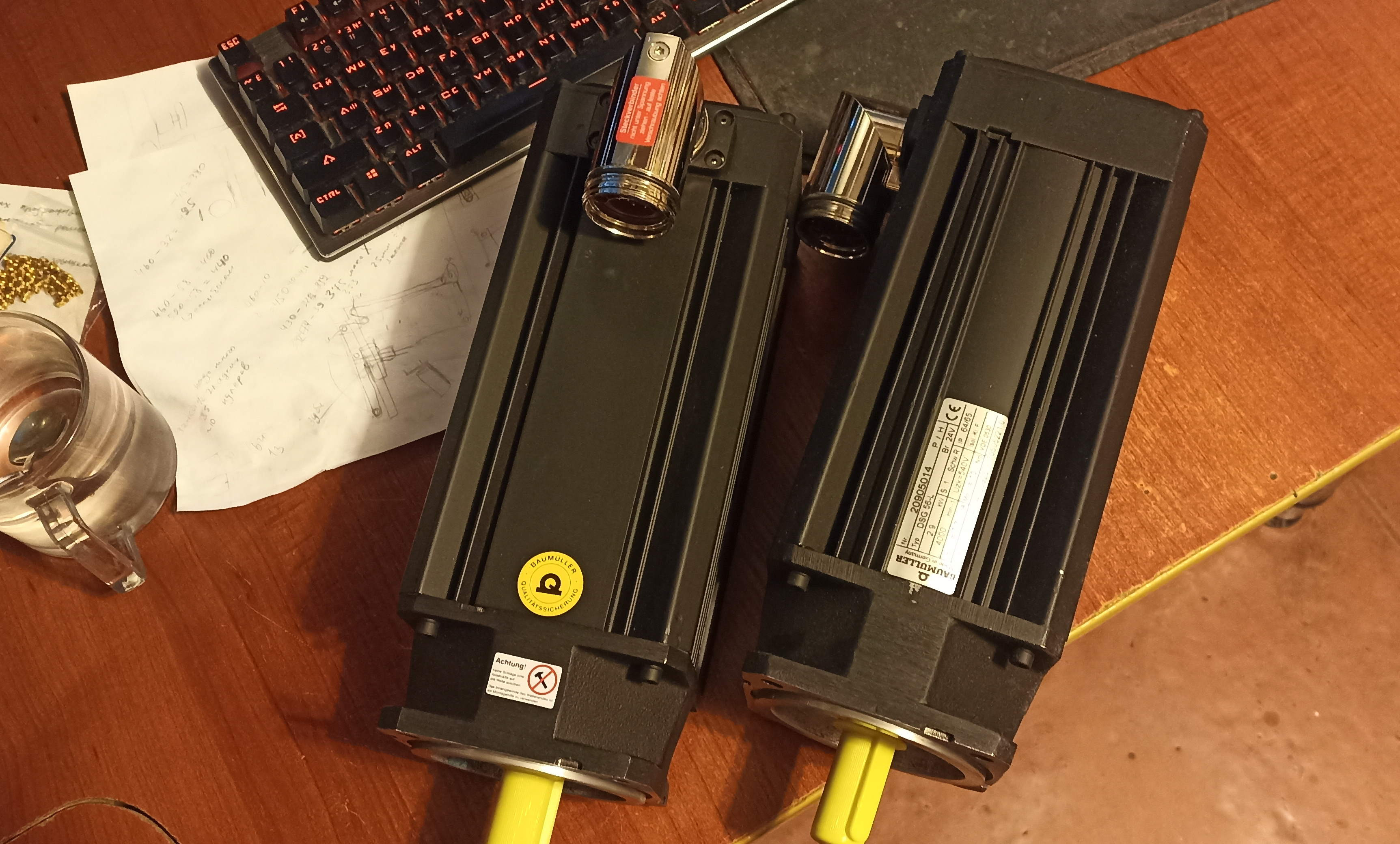

Прикупил на авите кота под переделку.

В коте оказались марсы первой ревизии, причем во влагозащищенном исполнении!



Теперь у меня таких стариков 4шт будет.

[l3VGV]

@MYCYJIbMAHUH Как думаешь, нормально будет?

[MYCYJIbMAHUH]

16 минут назад, l3VGV сказал:

@MYCYJIbMAHUH Как думаешь, нормально будет?

Иначе быть не может).Всё будет ффб!



[l3VGV]

Небыло печали, купил энтузиаст ODrive v3.6. С авиты.



Ну если сломатый, то транзисторы сниму. Их там много, хорошие.



Приехал, подключаю к USB, и ничего. Оказалось питание внешнее надо, подключил 12В лаб бп. Всёравно ничего  никаких событий на шине. но 50-70мА кудато жрёт.



DFU включил. Ничего. 6й пин на землю, ничего...





Подключаем к программатору - не определяет. 🤔



Ну поломатый наверное? Чип заметно теплый при этом.





Кидаю проводком !NRST на 3.3V, и появляется STM32 bootloader(если убрать проводок то сразу пропадает). Залил одрайв прошивку через STM32CubeProgrammer, повводил команды в odrivetool, работает, но ругается что не оригинал.





Зато дёшево!
