Конкурс идей (разработка дополнительных панелей для авиа- и космосимуляторов)

[VPC_Solway]

5 августа 2019 года



► Конкурс идей



Привет, ВИРПИЛы!



Команда VIRPIL Controls приглашает вас принять участие в создании линейки устройств под общим названием «Дополнительные панели для домашнего кокпита виртуального пилота».



Мы объявляем конкурс на разработку панелей в 4-х номинациях для:



• вертолётов
• поршневых самолётов
• реактивных самолётов
• космических кораблей



Каждый участник конкурса может присылать неограниченное количество заявок на любые перечисленные устройства вместе и по отдельности. Заявки должны соответствовать ТЗ, суть которого заключается в следующем:



• Дизайн должен поместится в прилагаемом корпусе.
• Органы управления системами и агрегатами летательного аппарата (кнопки, тумблеры, цифровые и аналоговые оси, энкодеры, галетники и т.д) располагаются ТОЛЬКО на верхней крышке корпуса панели.
• Возможно нанесение надписей на панель и реализация подсветки. Разрешается предлагать варианты со сменными надписями.
• К проекту прилагается пояснительная записка с указанием реализуемого функционала (возможное назначение органов управления для одного, а лучше нескольких летательных аппаратов).





На первом этапе мы отбираем до 10 заявок в каждую номинацию.



На втором этапе эти проекты представляются для общественного обсуждения и голосования, в результате которого будут выявлены три финалиста в каждой номинации.



Третий этап — определение победителей (жюри — команда VIRPIL Controls).



Принимаются 3Д модели, чертежи, схемы, рисунки или наброски в любом удобном для вас формате*, однако дополнительные преимущества получат участники, приславшие заявки в формате SolidWorks. Адрес для отправления заявок: competition@virpil.com, тема письма: Заявка на конкурс.



Обязательным условием является соблюдение габаритов устройств и размеров узлов и посадочных для кнопок/переключателей/потенциометров/и т.д., с которыми можно ознакомиться здесь.



Сроки проведения конкурса (изменение от 09.09.2019):

• 1-ый этап — с момента публикации анонса по  3 октября 2019 года.
• 2-ой этап — с 4 по 30 октября 2019 года.
• 3-ий этап — с 1 по 16 ноября 2019 года
• Объявление победителей — 17-ое ноября 2019 года.



И самое главное.



Победитель каждой номинации получит купон в размере 500.00 EUR, который можно будет использовать в магазинах VIRPIL Controls, и устройство, реализованное в данной номинации**.



Кроме того, мы учреждаем пятый приз — приз зрительских симпатий, который будет вручён проекту, набравшему большинство ваших голосов на втором этапе. Победитель получит джойстик VPC WarBRD Flightstick.



Авторы 7 из 10 отобранных для голосования проектов, не прошедшие в финал, в каждой категории получат дополнительный купон на 10%-ую скидку к следующему заказу, а 2 финалиста — 20% скидку.



Выигравшие конкурс проекты ожидает запуск в серийное производство.



Желаем удачи!



VIRPIL Controls Team



* — все авторские права на конкурсные работы переходят к Организатору в момент отправления участником письма, содержащего заявку с проектом, на официальный почтовый ящик competition@virpil.com.

**— внешний вид и функционал устройств, запущенных в серийное производство, могут отличаться от проектов победителей.

Изменено 10 октября 2019 пользователем VPC_Solway

[ReviZorro]

https://virpil.by/download/Test_panel_case.zip

[Economist]

А верхняя крышка с ограничениями корпуса снизу в dwg или dxf есть? И используемые тумблеры/резисторы/кнопки. А то можно не вписаться в корпус снизу.

Изменено 5 августа 2019 пользователем Economist

[=VIRPIL=Baur]

Только что, Economist сказал:

А верхняя крышка с ограничениями корпуса снизу ...

Не понял это как?

Только что, Economist сказал:

И используемые тумблеры/резисторы/кнопки. А то можно не вписаться в корпус снизу.

Вы ваяйте. А подобрать кнопки и вписать это моя задача.

Для удобства можно распечатать на А4 вид сверху и прямо на нём карандашиком... Ну а если ещё в каких то САПР будет сделано, то вообще отлично!

Только что, Economist сказал:

... в dwg или dxf есть? ...

Что нужно я прикреплю, обращайтесь.

[Economist]

2 часа назад, -=NT=-Baur сказал:

Не понял это как?



На бумажке можно, конечно. Но вот еще и насадки на тумблеры сильную роль играют.



[=VIRPIL=Baur]

Только что, Economist сказал:

Но вот еще и насадки на тумблеры сильную роль играют.





Обе просьбы выполнены в приложенном архиве

panel 05-08-19.zip

[VanZan]

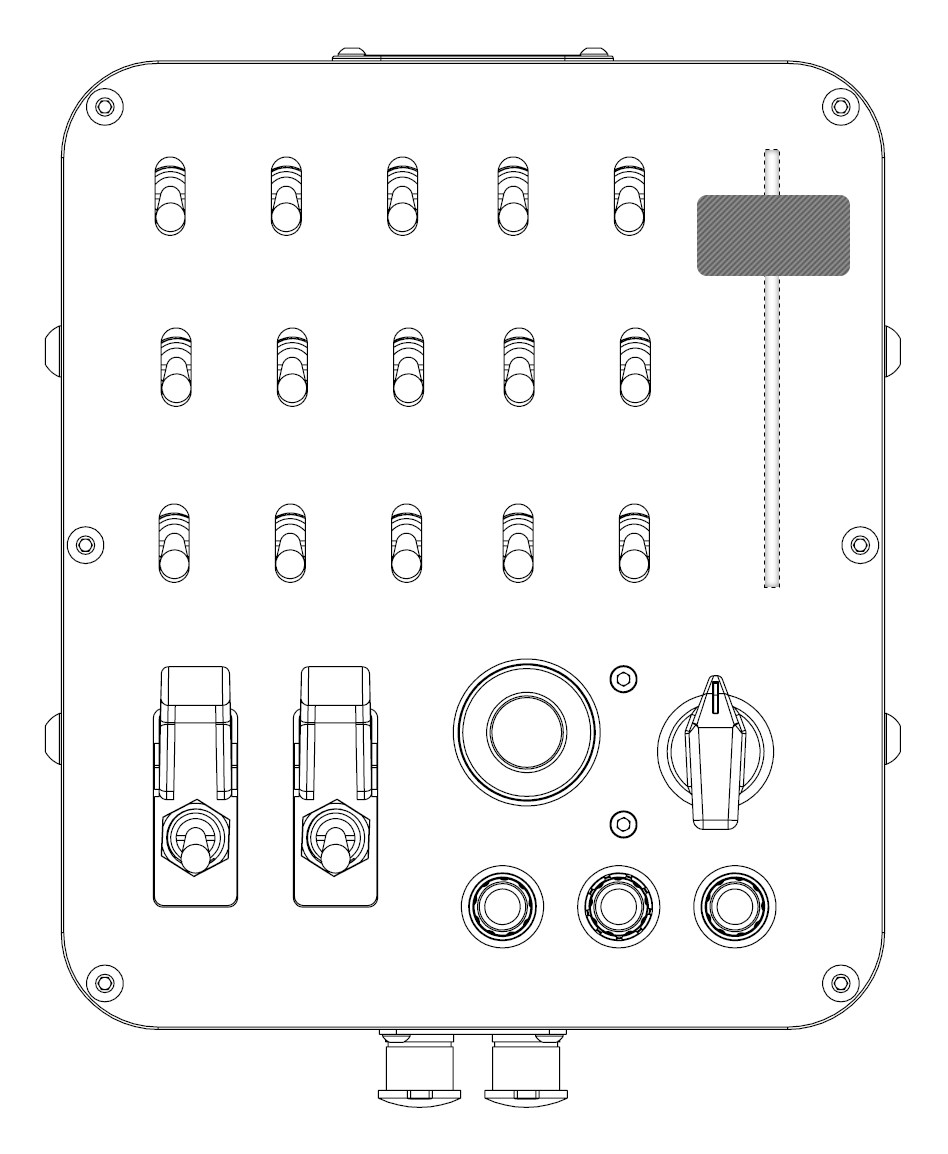

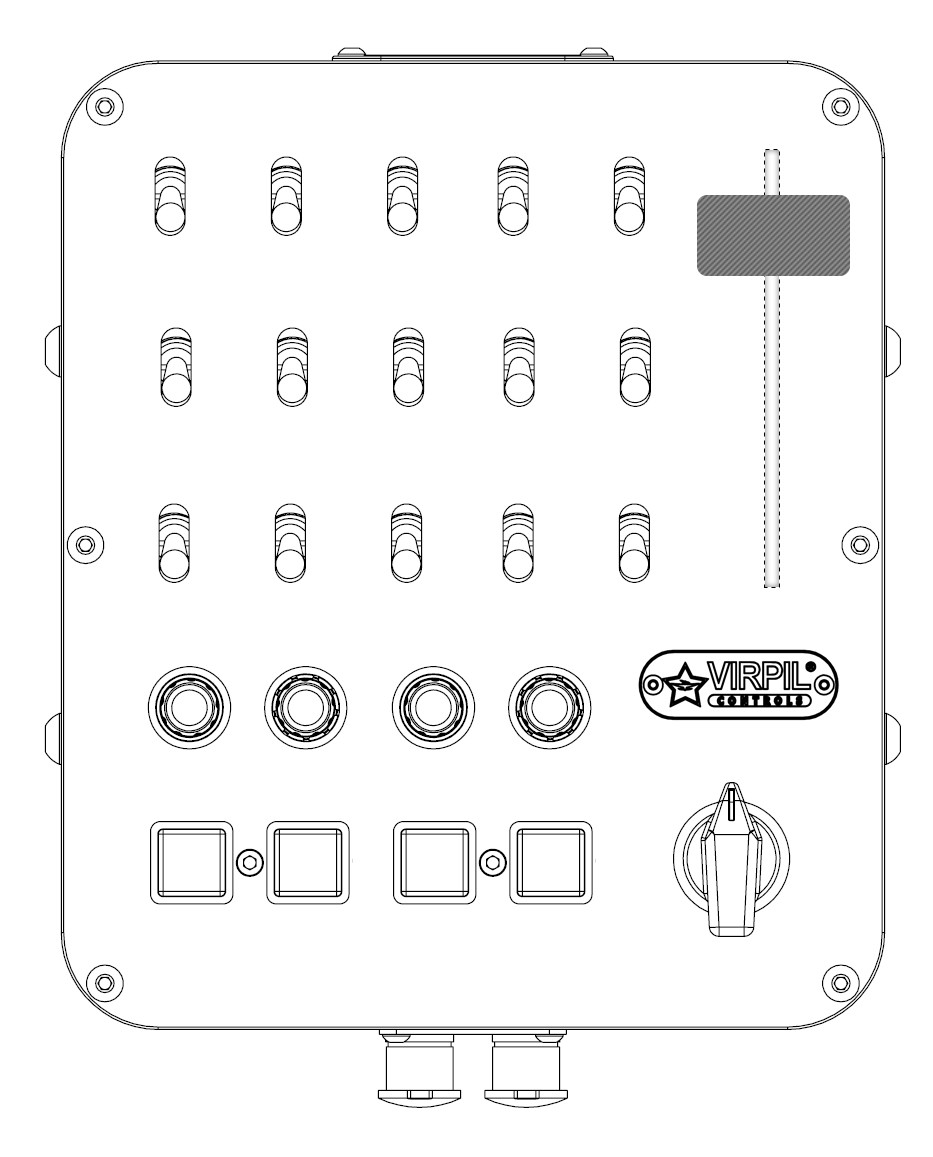

Важной составляющей любого вылета является процедура запуска двигателя. Она тесно связана с переключением множества АЗС. По крайне мере для техники советского образца (Миг-21бис, Ка-50, Ми-8, L-39). Поэтому я бы предложил создать панель АЗС, которую бы с удовольствием расположил на правом кронштейне.





Справа схематично изображён рычаг (ось).

Тумблеры двухпозиционные, с фиксацией в крайнем положении. Каждый работает как 2 кнопки.

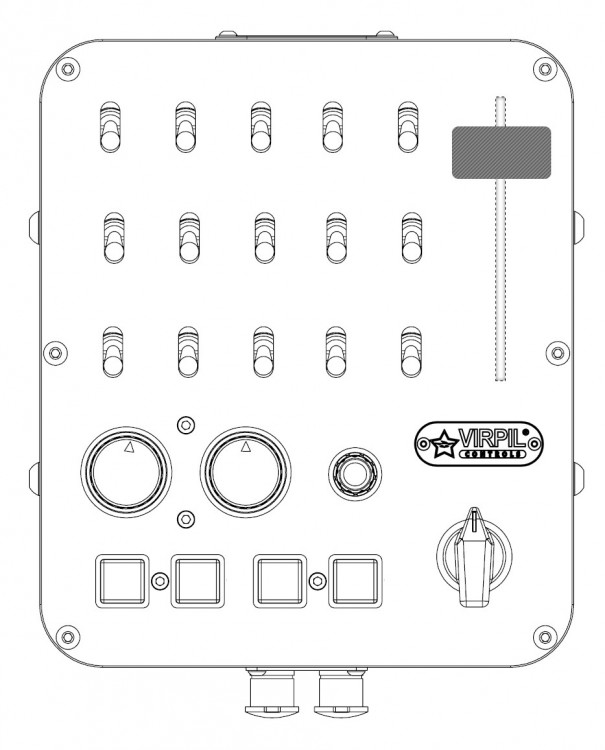

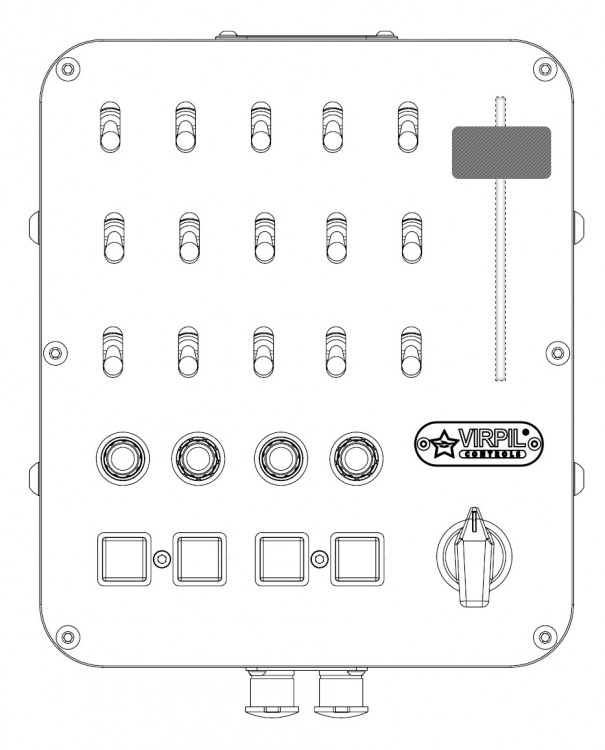

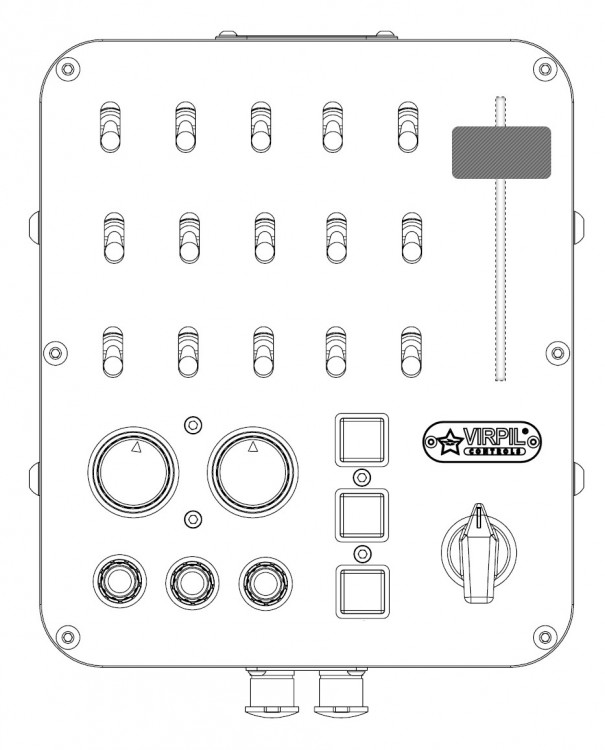

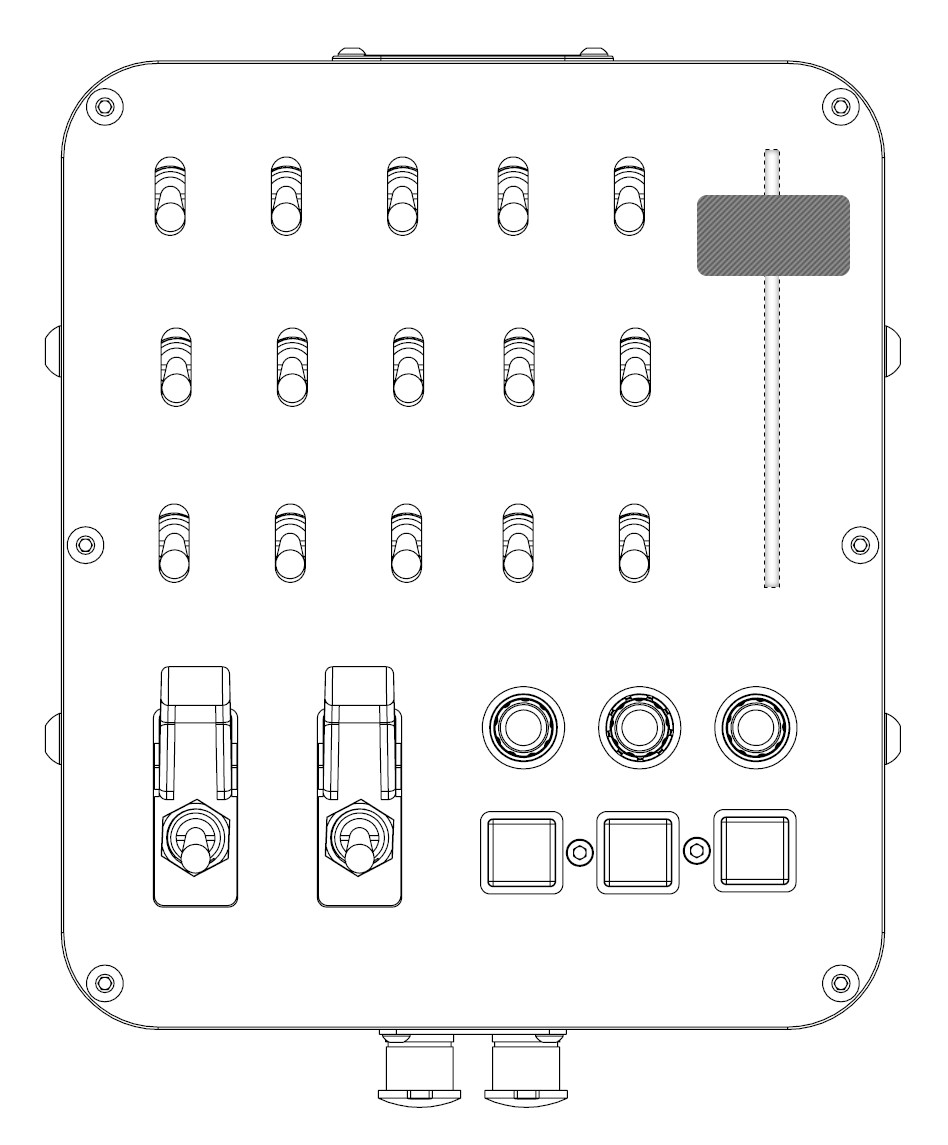

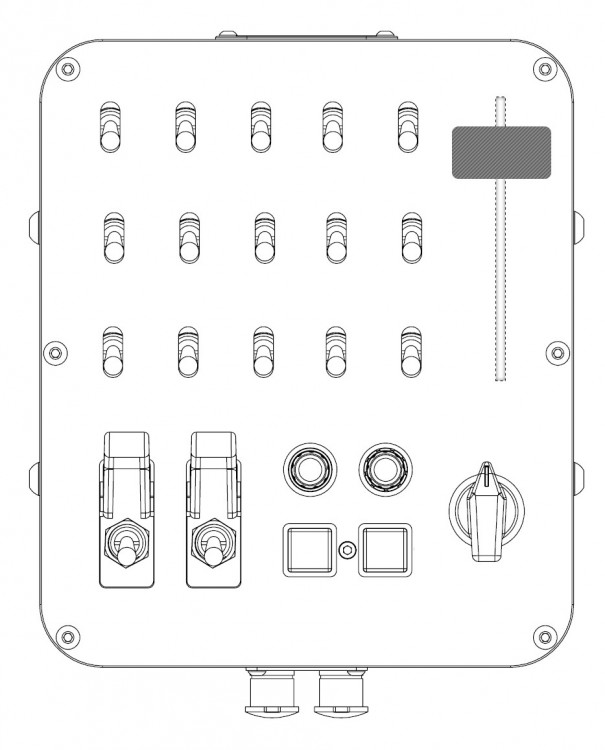

Другие варианты компоновки нижней части панели под спойлером:



Скрытый текст

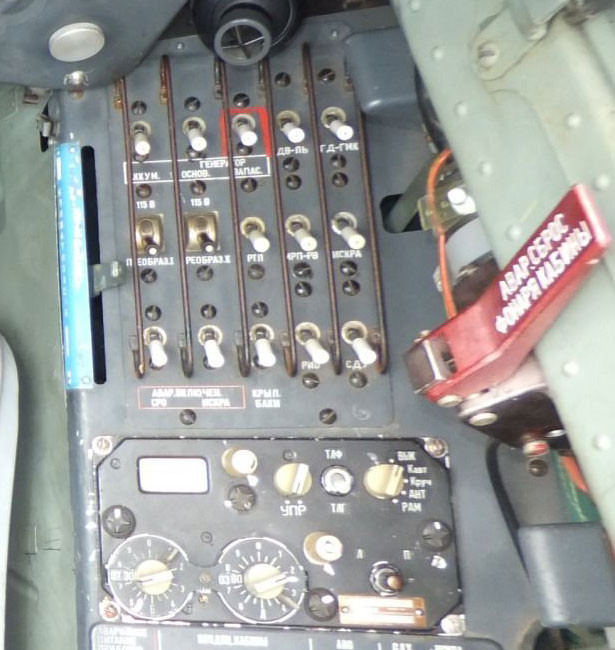

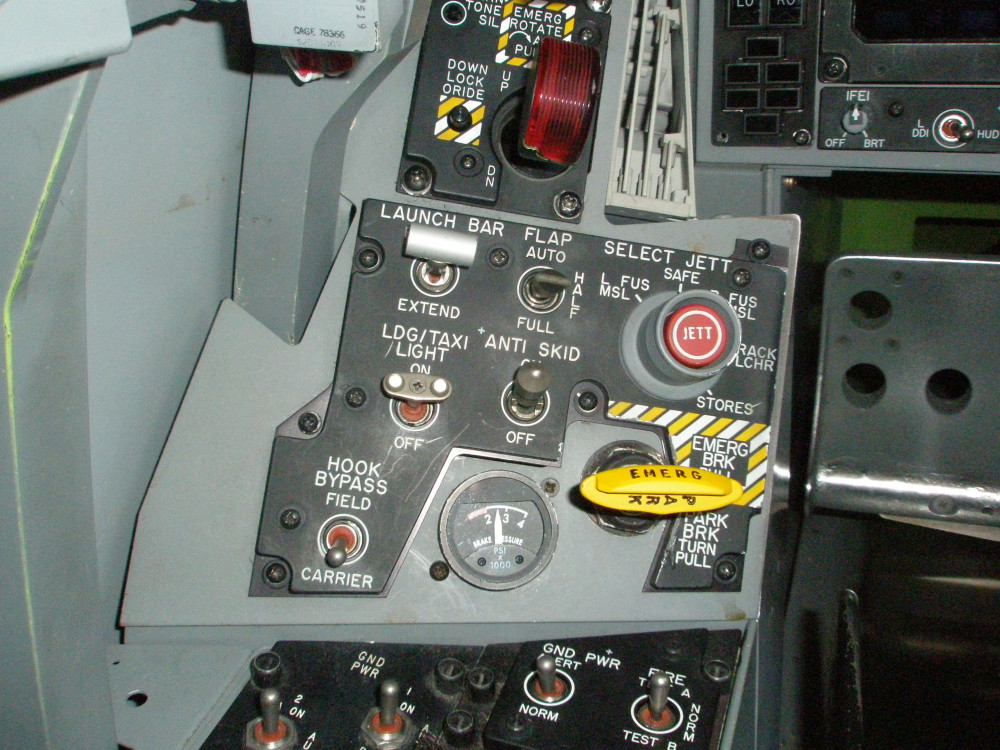

Вдохновлялся я кабиной L-39. Где под блоком АЗС расположен пульт управления РКЛ-41 (радиокомпас)





Если управлять навигационным оборудованием на правом кронштейне кому-то неудобно, то оси и энкодеры можно использовать для управления освещением, например.



Если расположить панель на левом кронштейне, то:

1. Рычаг можно задействовать как кран выпуска/уборки шасси (AXIS to Buttons)
2. Кнопки рядом с галетником назначить на управление закрылками.
3. Остальные оси и энкодеры для управления радиостанциями и навигационным оборудованием.
4. Тумблеры по желанию использовать для подачи питания на вооружение и для других систем.

Считаю, что панель прекрасно найдёт применение в разных ЛА, включая вертолёты.

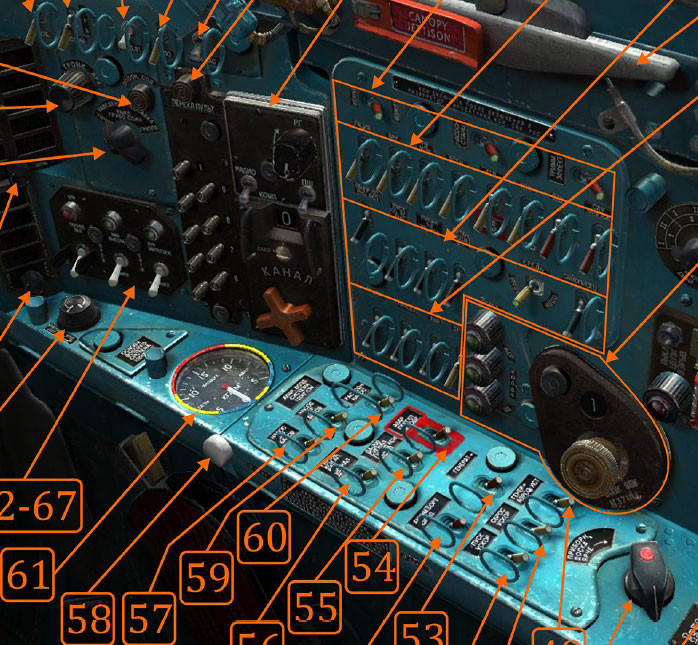

Так, например, панель напрашивается в Миг-21бис:





Изменено 9 августа 2019 пользователем VanZan

[U053]

Таки вот.

Когда я это в руках подержал, то подумалось, что панели будут в кронштейнах. Само просится и проще вытянуть шлейф.

Ограничение на размещение  контролов чисто на морде срезает кучу вкусностей.

Ваша среда поддерживает энкодеры?

[VanZan]

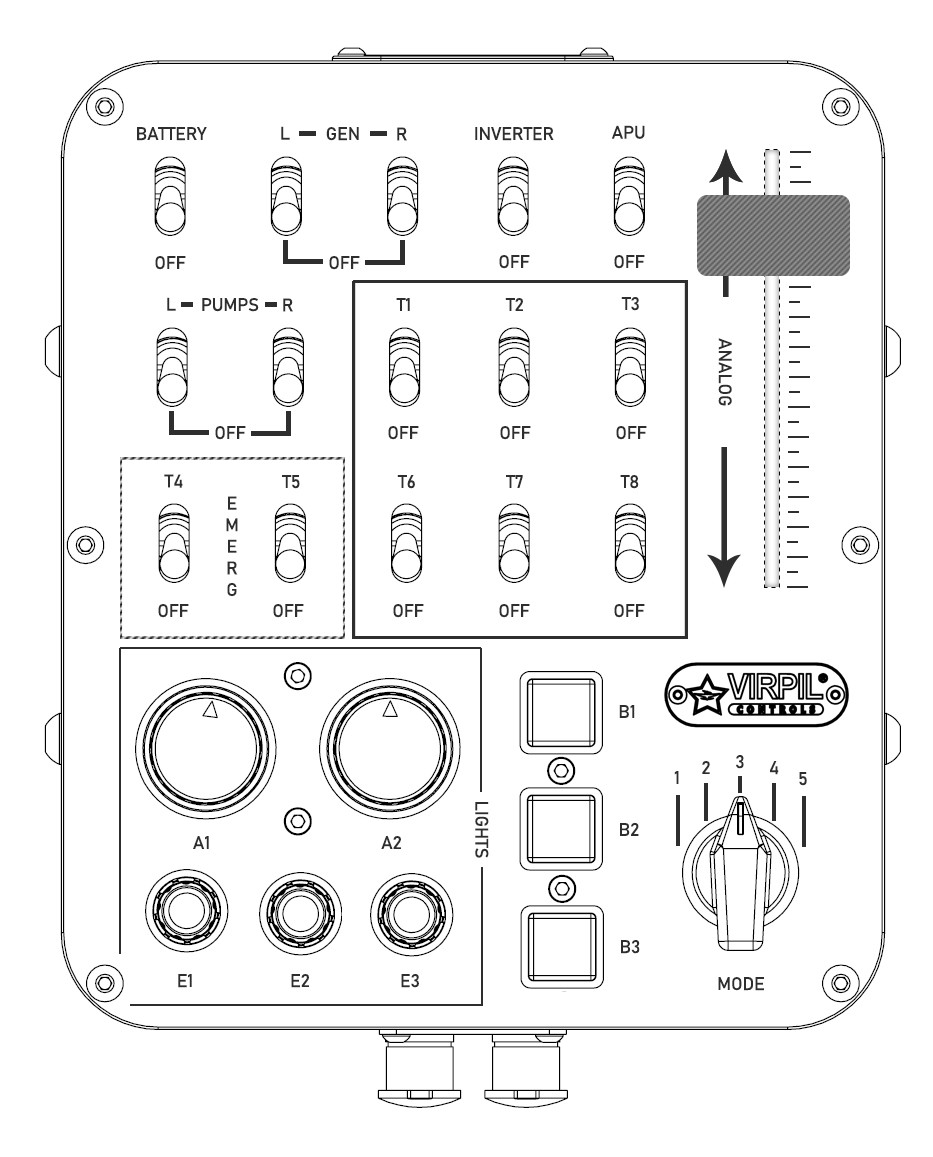

Доработанный вариант панели с надписями после замечаний Романа.

[=FA=CATFISH]

5 часов назад, VanZan сказал:

Доработанный вариант панели с надписями после замечаний Романа.

Это для DCS  или для Ил2?

[VanZan]

21 минуту назад, =FA=CATFISH сказал:

Это для DCS  или для Ил2?



DCS - реактивная авиация и вертолёты

[2./SG2_Semyon-]

23 часа назад, VanZan сказал:

Доработанный вариант панели с надписями после замечаний Романа.

Для КА-50 надо не менее двух панелей?





[VPC_Solway]

40 минут назад, semenovkr сказал:

Для КА-50 надо не менее двух панелей?





Предлагайте, обосновывайте. Если убедите, рассмотрим возможность производства ограниченной серии.

[=VIRPIL=Baur]

31 минуту назад, semenovkr сказал:

Для КА-50 надо не менее двух панелей?



На мой взгляд лучше хотя бы одна, чем совсем ни одной ? Я уверен, что никто себе полную кабину оборудовать не будет. Даже если мы её воссоздадим

[Botanik]

Лучше кнопки чем тумблеры.

Я, на своём руде  три тумблера оставил.



[VPC_Solway]

21 минуту назад, =N=Bonaparte сказал:

Лучше кнопки чем тумблеры.

Я, на своём руде  три тумблера оставил.



Рисуйте! Соотечественники проявляют невысокую активность, так что шансы у участников конкурса на победу повышаются.

[FurryTaco]

Моя идея - панель "Universal-MFD" для современной боевой авиации.



На всех современных боевых самолетах стоят мультифункциональные дисплеи, или MFD.

Однако, единственный способ управления ими, приближенный к реальности - Cougar MFD от Thrustmaster, которого днем с огнем не сыщешь.

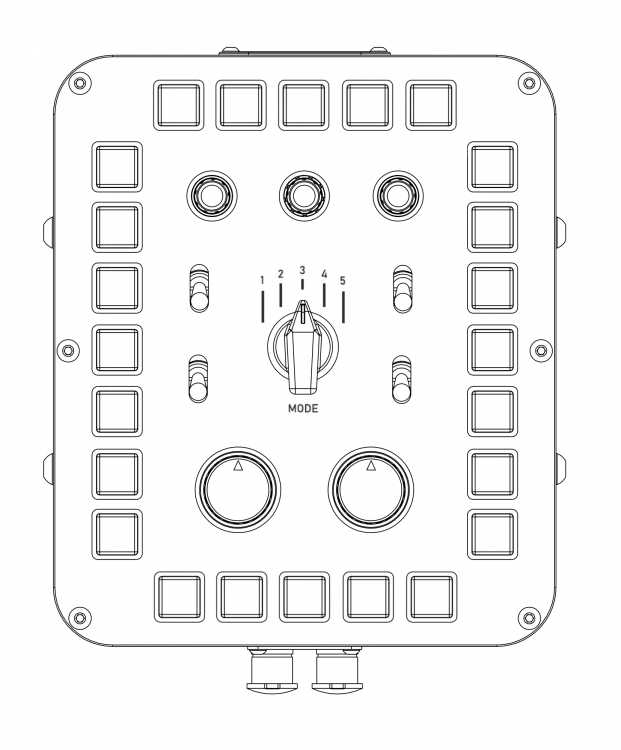

Поэтому предлагаю вариант универсальной MFD панели.

Плюсы этого варианта компоновки:

• Приближенное к реальности управление мультифункциональными дисплеями;
• Полная симметрия панели, что позволит использовать один тип панели для любого расположения ее в кокпите вирпила;
• Дополнительные трехпозиционные тумблеры, энкодеры и оси на панели;
• Переключатель режимов, позволяющий даже при наличии одной панели переключаться между MFD-дисплеями и выполнять все необходимые действия без каких-либо затруднений.

При проработке идеи задача ставилась не впихнуть максимальное количество контролов, а разместить их эргономично и удобно, сохранив при этом симметрию.

[BaronVonMyakin]

2 минуты назад, FurryTaco сказал:

На всех современных боевых самолетах стоят мультифункциональные дисплеи, или MFD.

• Переключатель режимов, позволяющий даже при наличии одной панели переключаться между MFD-дисплеями и выполнять все необходимые действия без каких-либо затруднений.



Офигенная идея, но, имхо, по краям бы тоже тогда 5 кнопок оставлять - именно как на МФД.

Чтоб диссонанса не было

[FurryTaco]

При разработке компоновки панели ориентировался на MFD F-16C Block 50, в нем по вертикали кнопок больше.

Версия панели с одинаковым количеством кнопок (основана на MFD F-18C):

Изменено 16 августа 2019 пользователем FurryTaco

[VanZan]

2 часа назад, FurryTaco сказал:

Однако, единственный способ управления ими, приближенный к реальности - Cougar MFD от Thrustmaster, которого днем с огнем не сыщешь.

Поэтому предлагаю вариант универсальной MFD панели.



Тоже думал над этим. У меня есть Cougar MFD.



Скажу, что без обвеса в виде планшета – это одно из самых бесполезных приобретений, ведь смотреть приходится в монитор, а жать кнопки на ощупь. В общем и целом, обычная мышка получается удобнее, просто потому, что всегда видишь, куда жмёшь.



Считаю, что область MFD за гранью добра и зла, т.к. для эргономичной работы (по моему глубокому убеждению) нужен дисплей, и прицепом спец. софт.



Проще, на мой взгляд, VPC реализовать держатель для планшета. А мы уже сами решим, что и как на него выводить – MFD, приборы, карту, контроллы.

Изменено 16 августа 2019 пользователем VanZan

[FurryTaco]

Основная проблема планшетов, трекпадов, тачскринов - отсутствие тактильного фидбека при нажатиях. Это влечет за собой необходимость контроля выполненного действия, на что тратится дополнительное время, а также теряется глубина погружения.



С мышью фидбек появляется, однако возникает и другой вопрос: зачем тогда разрабатывать любые тумблерно-кнопочные дополнительные панели, если есть мышь? Можно прокликать и так.



Суть дополнительных панелей в моем понимании - придание аутентичности кокпиту и возможность реже использовать мышь и другие чисто "компьютерные" принадлежности, для более глубокого погружения в симулятор.

Именно для этого я и предлагаю идею MFD.



По поводу необходимости дисплея: много зарубежных пилотов вполне успешно обходятся без дисплеев в Cougar MFD. Дело в том, что необходимость в отдельном дисплее появляется тогда, когда панель находится вне основного поля зрения пилота. В этом случае он не может контролировать боковым зрением нажатие кнопок и отвлекается, теряя контроль над самолетом. Эту проблему обычно устраняют, ставя панели непосредственно на стол перед собой.



В случае панелей Virpil их можно разместить в верхней части кронштейнов, что позволит устранить проблему бокового зрения. К тому же, увеличенные по сравнению с Cougar MFD кнопки будут проще находиться на ощупь и лучше заметны.



Я лично считаю, что любое снятие взгляда с монитора в боевом симуляторе может привести к плохим последствиям ввиду потери контроля над ситуацией.

К тому же, не забывайте про VR, область применения которого в авиасимуляторах неуклонно растет. Зачем нужны дисплеи в VR? Вы будете искать рукой мышку, тратя время и отвлекаясь?

Панели MFD с тактильным фидбеком и достаточного размера кнопками легко решат этот вопрос.

Изменено 16 августа 2019 пользователем FurryTaco

[VanZan]

16 минут назад, FurryTaco сказал:

С мышью фидбек появляется, однако возникает и другой вопрос: зачем тогда разрабатывать любые тумблерно-кнопочные дополнительные панели, если есть мышь? Можно прокликать и так.



Объяснение очень простое. MDF – это дисплей, состояние которого меняется в зависимости от выбранной функции. И соответственно, меняется смысл кнопок. Открыта страница TGP – кнопки значат одно. Открыто меню вооружения – кнопки значат другое.



Пилоту всегда приходится контролировать, что и куда он нажимает сверяясь с дисплеем. Я конечно, не ставил Coguar прямо по середине, может это спасёт ситуацию, но с боку да, этим пользоваться невозможно.



В отличии от других органов управления на доп.панелях, которые не меняют свой смысл постоянно и для которых не нужно сверяться с показаниями на мониторе.



---------------------------------



Теперь про конкурс:



Перед тем, как участвовать в конкурсе, я детально обмозговал вопрос. Вот намётки, которые могут задать всем желающим вектор мысли.



По назначению доп. панели делятся на:



• MFD – многофункциональные дисплеи
• Универсальные – с дополнительными осями, энкодерами, кнопками и т.п.
• Реплики - красивые, аутентичные, эргономичные, но часто с бедным функционалом, либо с навороченными органами управления, которые VPC скорее всего не сделает
• Специализированные – заточенные, например, только под управление радио и навигационным оборудованием



Важно понимать, что любой универсальный РУД (MT50 не исключение) совмещает в себе сразу два устройства – многофункциональную ручку управления двигателем и доп.панель управления второстепенными системами, для которых нужна оперативность.

Оперативность – это всегда левый кронштейн, т.к. левой рукой управляться проще, чем правой, которая ведёт летательный аппарат.

У реактивных истребителей я бы выделил 7 потребностей, для которых такая оперативность нужна:



• Работа с радио и навигационным оборудованием (РСБН, РКЛ / TACAN, ILS, VHF, UHF)
• Переключение тумблеров (Оружие, Фары)
• Работа с вооружением (сброс подвесок, включение TGP, количество НАР в залпе и т.п)
• Управление приборами, которые имеют кремальеру (курсозадатчик, радиовысотомер)
• Управление оборудованием, для работы с которым удобно использовать именно кнопки
• Управление краном шасси
• Управление аварийными системами



Мне почему-то кажется, что основные усилия других участников конкурса будут брошены на создание универсальных панелей, которые, в массе своей будут дублировать функции, которые ранее все назначали на РУД.  По крайне мере, те, с кем я говорил, мыслят в этом направлении. Всем подавай больше осей, энкодеров и кнопок.



Беспокоит меня то, что никто не придумает ничего путного именно для правого кронштейна. Котором удобно пользоваться преимущественно на земле / автопилоте / триммированный состоянии, когда рука не держится за РУС, а взгляд можно оторвать от фонаря.



Поэтому я и задумал панель с тумблерами. Но я прекрасно понимаю, что аплодировать стоя будут именно универсальному варианту для левого кронштейна. Все ждут именно его.

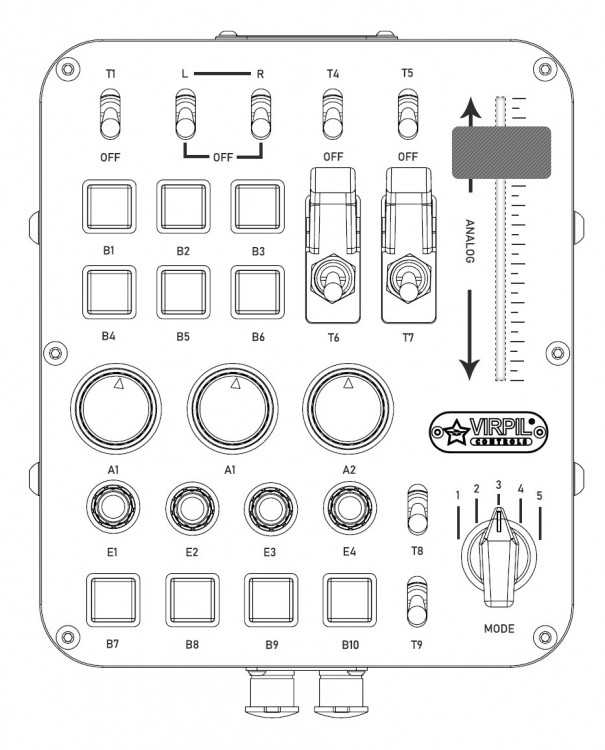

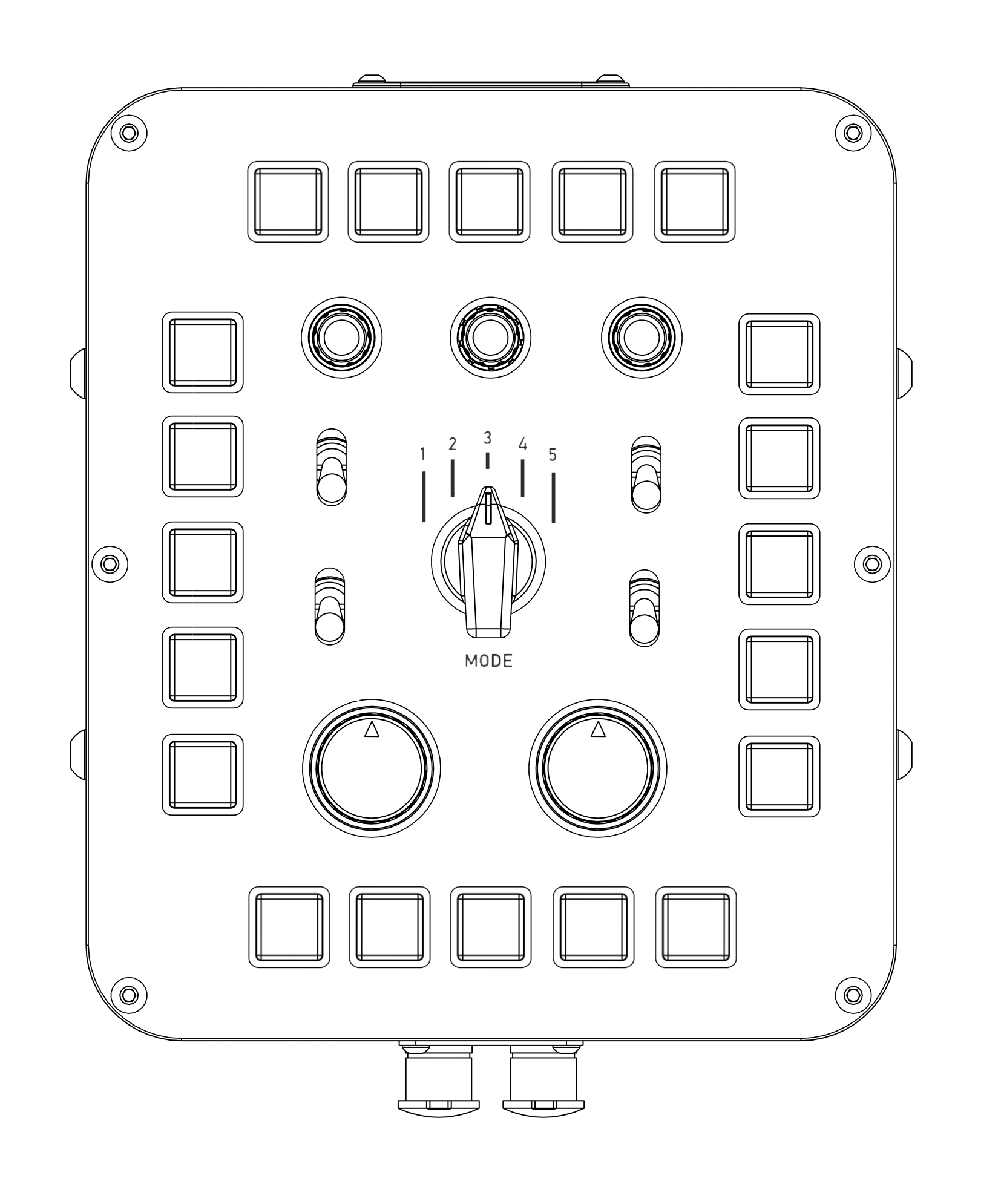

Вот для примера мой первый черновой универсальный вариант:




Хотя наиболее интересными мне кажутся именно специализированные панели.



Изменено 16 августа 2019 пользователем VanZan

[FurryTaco]

Спасибо за информацию, прочитал с удовольствием. Очень познавательно.



Хотел бы обратить Ваше внимание на такой параметр, как частота использования. Безусловно, тумблерно-кнопочная панель для запуска дело хорошее, но если посмотреть на панели с точки зрения частоты применения и целесообразности производства, то MFD пилот в полете использует несравнимо чаще, чем кнопки запуска двигателя.



По поводу сверки показаний на мониторе, как я уже писал ранее:

52 минуты назад, FurryTaco сказал:

увеличенные по сравнению с Cougar MFD кнопки будут проще находиться на ощупь и лучше заметны



52 минуты назад, FurryTaco сказал:

любое снятие взгляда с монитора в боевом симуляторе может привести к плохим последствиям ввиду потери контроля над ситуацией



MFD панели - уникальная по сути своей вещь, которая нигде (на РУДе, РУСе, etc) не может быть имитирована с достаточным удобством применения.



Для серийного производства очень важно охватить максимальное количество заинтересованных людей при ограниченных возможностях кастомизации. Именно для этого универсальность применения панелей (для различных самолетов и областей применения) должна, по моему мнению, играть решающую роль.

Изменено 16 августа 2019 пользователем FurryTaco

[VanZan]

33 минуты назад, FurryTaco сказал:

Именно для этого универсальность применения панелей (для различных самолетов и областей применения) должна, по моему мнению, играть решающую роль.



За то, что коллективный разум наплодит универсальных панелей, я как раз и не переживаю.  В любом случае, голосование, жюри и рынок всё расставят по своим местам. Может все страсть, как хотят кнопок для MFD. Удачи в конкурсе. ?



Показал концепцию панели с тумблерами соклановцам. Один человек в тот же день побежал её собирать ?

Изменено 16 августа 2019 пользователем VanZan

[=VIRPIL=Baur]

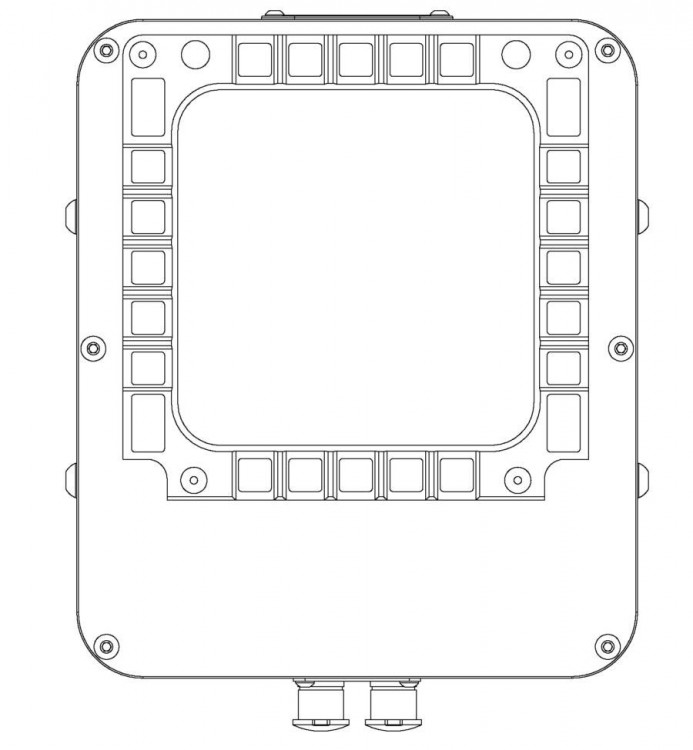

Кстати от иностранцев пришло много различных работ с MFD. Поэтому я подготовил модель (размеры сняты с Thrustmaster Cougar MFD). Только там они предлагают вставить в рамку экран и связать с авиа-симом.



Test panel case + MFD Cougar Pack 2.zip

Изменено 17 августа 2019 пользователем -=NT=-Baur

[=FA=CATFISH]

1 час назад, -=NT=-Baur сказал:

Кстати от иностранцев пришло много различных работ с MFD. Поэтому я подготовил модель (размеры сняты с Thrustmaster Cougar MFD). Только там они предлагают вставить в рамку экран и связать с авиа-симом.





Test panel case + MFD Cougar Pack 2.zip 30 kB · 1 скачивание



Они еще не подобрали ЖК панель под Трастмастеровские MFD?

Я рылся среди 7 дюймовых, да так ничего подходящего не нарыл

[ROSS_Zlyden]

12 часов назад, -=NT=-Baur сказал:

Кстати от иностранцев пришло много различных работ с MFD. Поэтому я подготовил модель (размеры сняты с Thrustmaster Cougar MFD). Только там они предлагают вставить в рамку экран и связать с авиа-симом.



Правильно предлагают. МФД без экрана, такое себе приобретение, пользоваться можно конечно, но удовольствия намного меньше. Я, как обладатель трасмастеровского МФД, с удовольствием купил бы такой же, но с экранами. А искать самому, делать им самопальные рамки, как то все это колхозить... да ну нафиг... учитывая, что нормальный по размеру экран для него найти целая проблема. А найдя, его еще купить надо, у нас то их не продается.

Изменено 17 августа 2019 пользователем ROSS_Zlyden

[=VIRPIL=Baur]

21 час назад, =FA=CATFISH сказал:



Они еще не подобрали ЖК панель под Трастмастеровские MFD?

Подобрали конечно. Один комплект квадратной ЖК панели 6850 р.

9 часов назад, ROSS_Zlyden сказал:

Правильно предлагают. МФД без экрана, такое себе приобретение, пользоваться можно конечно, но удовольствия намного меньше.

Я предложим участникам конкурса представить цену такой панели в магазине VPC. Ответ 300-400 евро. Кто то готов купить такое изделие?

А пару таких?

[Elsa]

Мне интересно. И что вы будете "транслировать" на экран такого прибора? ? HSI? Радар?... Что?

Кроме непосредственно ЖК панели, в такой прибор нужно еще какой-то контроллер управления. Я спросила знающих людей и говорят, что обычно ставится Linux kit. То есть еще придется разработать фактически мини компьютер с полноценным процессором и операционной системой, для которой можно написать софт, который будет принимать какие-то данные через сеть и отображать их на экране. Но только мой вопрос остается в силе, - а что вы будете отобржать там? Примитивный текст или какую-то более сложную информацию и откуда вы возьмете данные для нее? ?

Я когда-то хотела купить вот такой софт: "EFIS Panel Builder". Думала на два монитора полетать, но у меня места нет для этого. Ну дак если хочется реализма, то берется вот такой вот софт для конкретного сима. Окна конфигурируются по определенному размещению на втором-третьем-пятом экране. Экран прикрывается фонеркой с выпиленными окошками и вуаля! Если вы на выпиленное окошко наложите MFD, то получите то что хотите, только куда как дешевле отдельного прибора.



?

Изменено 18 августа 2019 пользователем Elsa

[=VIRPIL=Baur]

2 часа назад, Elsa сказал:

Мне интересно. И что вы будете "транслировать" на экран такого прибора? ? HSI? Радар?... Что?

Всё что реализовано в DCS в кабинах самолётах на этих экранах - ВСЁ будет на экранчиках  MFD Для остальных симов удовольствие сомнительное. Но перспектива есть.

Вообще сама идея мне очень нравится!

[VanZan]

24 минуты назад, -=NT=-Baur сказал:

Всё что реализовано в DCS в кабинах самолётах на этих экранах - ВСЁ будет на экранчиках  MFD



Вот прям вытащил из посылки, воткнул в USB, скачал драйвер с сайта VPC и полетел? Так?

[Elsa]

36 минут назад, -=NT=-Baur сказал:

Всё что реализовано в DCS в кабинах самолётах



Ну если вы целите в такой сим, то не в коем случае не принимайте во внимание первый вариант панели. ? Настроечных крутилок должно быть 4-ре минимум, а не три. Сколько крутилок на NS430 - приборе, который должен уметь крутить любой пилот, если он себя пилотом считает (ну, разумеется если нет альтернативного)? 4-ре!!!!! Сколько крутилок на двухканальном ADF/NAV? 4-ре!!!! А там ТРИ! ?



PS

Но все равно я не поняла, как вы собираетесь этот MFD реализовать. Ну да и ладно - не поняла и не поняла, будет сюрприз! ?

Изменено 18 августа 2019 пользователем Elsa

[ABP_158]

Вот есть готовое решение.

http://www.letiaga.ru/home/mfi



[1./NJGr.10Kopfjager]

2 минуты назад, ABP_158 сказал:

Вот есть готовое решение.

http://www.letiaga.ru/home/mfi



Какие кнопки использовались?



[2./SG2_Semyon-]

9 минут назад, ABP_158 сказал:

Вот есть готовое решение.

http://www.letiaga.ru/home/mfi

Там и стрелочные приборы есть "Будильники" и дополнительные панели. Универсальные и под конкретные самолёты и вертолёты. Но только цены там не для массовых продаж, скорее для фанатов. И подключить всё это разнообразие, кроме универсальных панелей, можно только к старой игре ИЛ2 Штурмовик и DCS World. Вообще эти изделия давно существуют и отлично выглядят.

[Elsa]

1 час назад, ABP_158 сказал:

Вот есть готовое решение.



Ничего не мешает прислонить MFD к плоскому экрану, заранее прорезав отверстия. ?

Изменено 18 августа 2019 пользователем Elsa

[=VIRPIL=Baur]

33 минуты назад, ABP_158 сказал:

Вот есть готовое решение.

Я вижу там только рамку, которую прислонили к монитору.

[ROSS_Zlyden]

Letiaga делает интересные панели, это да, но они в основном заточены для установки в кокпит, а вот настольных вариантов там практически нет. А трастмастеровские МФД тем и хороши, что их можно на стол поставить, для меня это критично, например.



[oldracoon]

Кстати! А есть ли у VirPil возможность изготавливать "кастомные" головки тумблеров? Или найти такие у поставщиков комплектующих?



Изменено 30 августа 2019 пользователем oldracoon

[VPC_Solway]

Обратите внимание, сроки этапов конкурса изменены (см. первый пост в теме).
