РУД MongoosT-50CM для начинающих

Recommended Posts

К сожалению не нашёл подходящей темы по VPC MongoosT-50CM Throttle, одни обсуждения, предложения и анонсы (такое ощущение, что я единственный,который купив этот девайс, не разбирается в его отладке и  настройке)  по этому приходится по крохам собирать информацию, по разным сайтам,форумам,темам,постам и.т.п. ,по настройке данного манипулятора.

Для начала внесу свои"пять копеек" по освоению ,в какой то степени даже усвоению сего изделия.



 На данный момент ссылка на ресурс по софту и руководствам: https://virpil.com/ru/support/downloads



 Для скачивания конфигуратора VPC Configurator BETA - тестовая версия программного обеспечения с поддержкой нового функционала и устройств ( MT-50CM2 Base, MT-50CM Throttle) .(это программа в которой работает РУД но пока ещё тестовая) можно сразу сюда: https://forum.virpil.com/index.php?/topic/558-vpc-configuration-tool-test-releases/ ,так как всё равно идёт перенаправление при нажатие кнопки "скачать". Ресурс англоязычный, но там всё интуитивно понятно(в крайнем случае переводчик гугл в помощь).

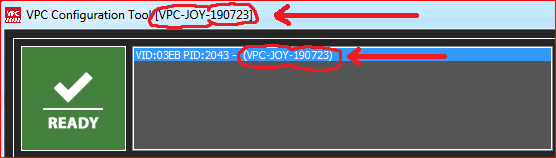

Внимание: версии конфигуратора и прошивки должны совпадать (пример на скриншоте). Извиняюсь за то,что не могу описать ход моих действий,так как плохо понимал,что делаю ,но после установки конфигуратора и актуальной прошивки обязательно откалибруйте оси ,так как в моём случае они в VPC JOY TESTER показывали,что работают в маленьком диапазоне.

Мои действия (некоторые названия у меня на русском потому как в программе поставил русский язык,что не очень то и помогло) :

1) Выбираем вкладку "AXIS" и нажимаем "ПЕРЕКАЛИБРОВАТЬ ОСИ"

2) Двигаем все оси по крайним положениям (видно по ползункам в интерфейсе), потом я нажимал "УСТАНОВИТЬ ЦЕНТР И СОХРАНИТЬ В".

3) После описанных манипуляций нажимаем зелёную кнопку вверху "SAVE VPC DEVICE",то есть сохраняем все изменения.



 Только вот руководство по эксплуатации исключительно для VPC МангусТ-50 Throttle, так как руководства по МангусТ-50СМ Throttle, думаю, пока ещё не существует но принцип надеюсь тот же за исключением настройки стопоров для рукояток двигателей (ощущаемые ступеньки при движение рукоятей тяги) которые, в этой серии устройства, не предусмотрены.

 Ну и возможно, функция приведение блока РУД в режим «Bootloader Mode» работает как то по другому,потому как вместо тактовой кнопки, стоит 2-х позиционный переключатель с функцией нажатия.



При моих расспросах на офсайте выложили пару англоязычных видео с ютуба, но так как в языках я не силён, они мало чем мне помогли, но общее представление, как всё устроено, стал иметь.

1 видео  https://www.youtube.com/watch?time_continue=22&v=cbXVBkHhehw

2 видео  https://www.youtube.com/watch?time_continue=1687&v=FqUY9hCZJDE





И пользуясь случаем :), задам свой вопрос.

Как из министика, находящимся под указательным пальцем( извиняюсь если применяю не правильную терминологию,но думаю все поняли) сделать 4-ёх позиционную хатку ?

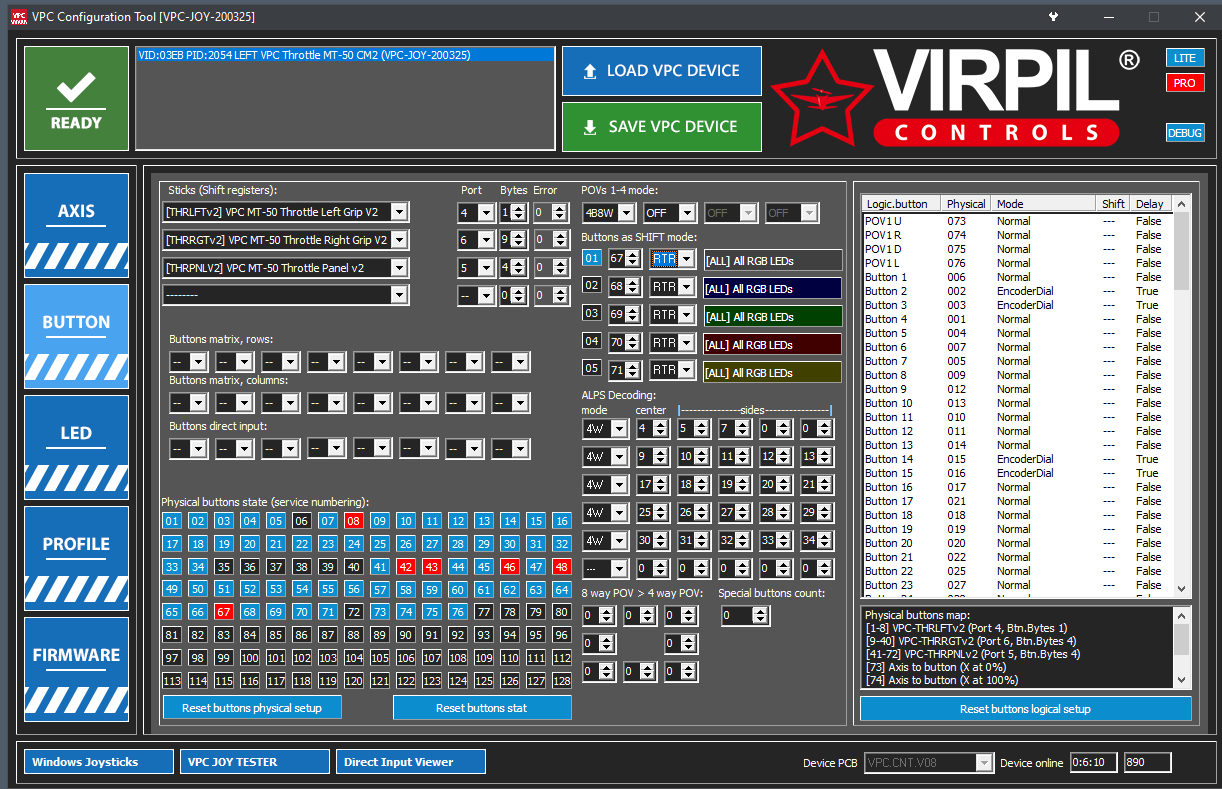

Версии совпадают.png

Share this post


Link to post
Share on other sites

Добрый день! Благодарю за создание профильной темы!!!

По существу:

1. Основные трудности с которыми сталкивается покупатель продукции Virpil Controls - отсутствие мануала/инструкции для использования программного конфигуратора. Мы не однократно начинали готовить такой документ. И каждый раз примерно на 50% проделанной работы, конфигуратор изменялся на столько сильно, что инструкция уже становилась не актуальной. Всему виной очень быстрое развитие проекта и многочисленные просьбы пользователей добавить те или иные функции и улучшения. А также общая оптимизация программного комплекса. Каждый выход нового устройства влечёт за собой внесение изменений в алгоритмы, а значит программу прошивки и конфигуратор соответственно.

2. Это конечно не избавляет нас от ответственности. Даже не смотря на то, что нашу продукцию сравнивают с продукцией разработчиков, которые работают в этой сфере уже второй десяток лет. Поэтому мы стараемся обеспечивать оперативную техническую поддержку для наших клиентов. И если вы хотите получить ответ как можно быстрее, то нужно задавать вопросы на профильном форуме - https://forum.virpil.com/index.php?/forum/8-virpil-controls-русскоязычный-форум/  Где Виталий и Я стараемся не оставлять ни одного вопроса без ответа. Однако, нужно учитывать нашу физическую необходимость покушать и хоть не много вздремнуть :) И не рассчитывать на круглосуточную техподдержку в режиме 24/24 . А также то, что техподдержка безусловно очень важный аспект нашей работы, но есть ещё и другие не менее приоритетные задачи.

15 часов назад, mihey13 сказал:

И пользуясь случаем :), задам свой вопрос.

Как из министика, находящимся под указательным пальцем( извиняюсь если применяю не правильную терминологию,но думаю все поняли) сделать 4-ёх позиционную хатку ?

https://forum.virpil.com/index.php?/topic/694-vpc-mongoost-50cm-throttle/&tab=comments#comment-5679

На оба вопроса - ДА. Более подробный ответ будет.

15 часов назад, mihey13 сказал:

При моих расспросах на офсайте выложили пару англоязычных видео с ютуба, но так как в языках я не силён, они мало чем мне помогли, но общее представление, как всё устроено, стал иметь.

1 видео  https://www.youtube.com/watch?time_continue=22&v=cbXVBkHhehw

2 видео  https://www.youtube.com/watch?time_continue=1687&v=FqUY9hCZJDE

Рекомендую включать субтитры и перевод на русский.

  • Thanks 1

Share this post


Link to post
Share on other sites
27.07.2019 в 18:38, mihey13 сказал:

Как из министика, находящимся под указательным пальцем( извиняюсь если применяю не правильную терминологию,но думаю все поняли) сделать 4-ёх позиционную хатку ?





1) переводим конфигуратор их простого в расширенный режим CTRL+F1

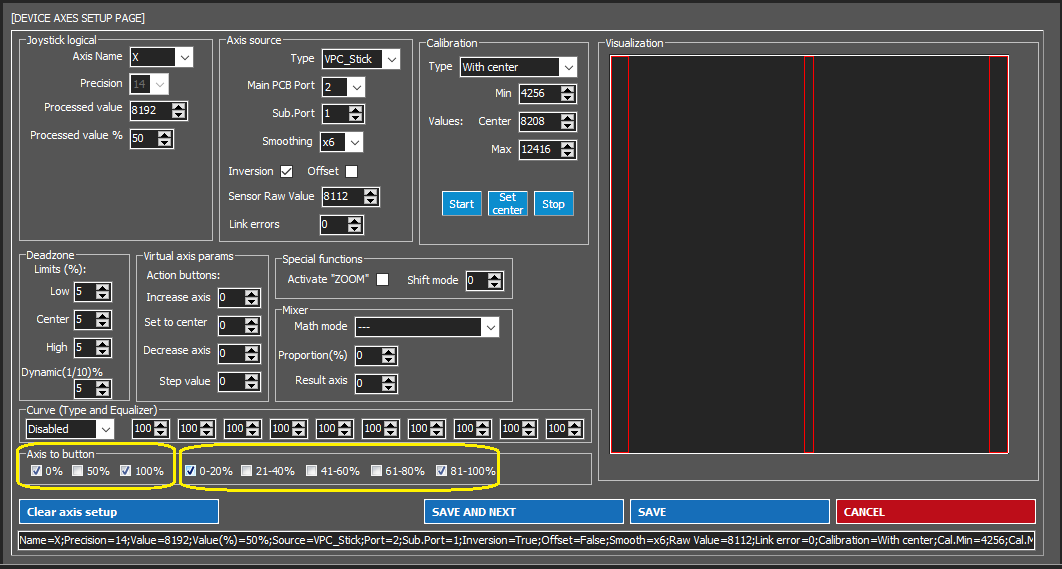

2) в настройках осей (кнопка "AXIS") для осей X и Y подключаем функции "Axis to button", выбирайте 0%/100%(хатка будет срабатывать позже у самых краёв) или 0-20% и 80-100% (так хатка будет раньше включаться, в моём примере я так и использую)

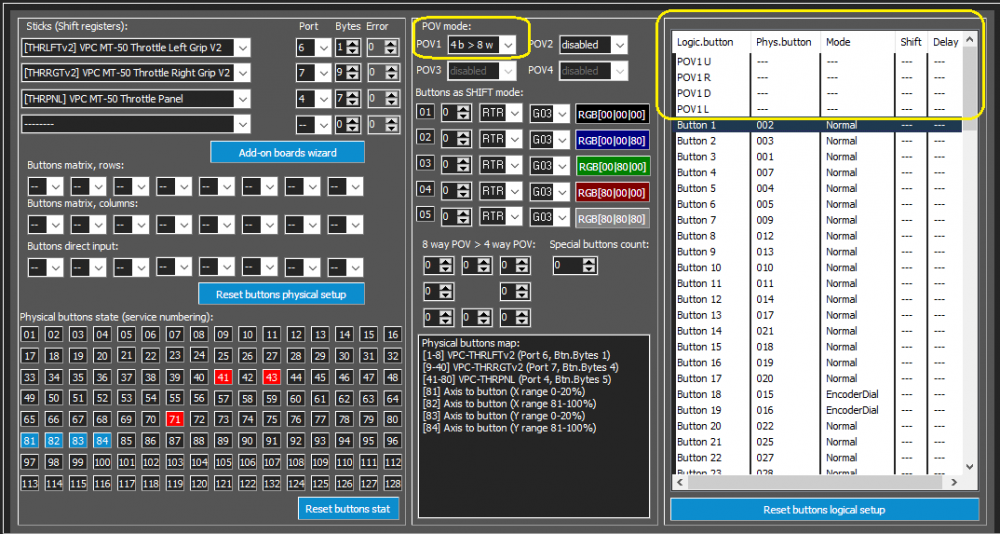

3) в настройках кнопок (кнопка "BUTTON")
подключаем POV1- 4b->8w восьми-позиционная с диагоналями
после подключения POV первые четыре кнопки сменят имена с "Button 1-4" на "POV1 U/R/D/L", поэтому ставим курсор в первую строку и пр.кн.мыши "Insert" четыре раза сдвигаем текущую настройку кнопок вниз. вот что должно получиться:

далее, по центру внизу у вас есть подсказка со служебными номерами кнопок там есть и новые от функции "Axis to button"
назначаем их для POV1(Up = Y0%, Right = X100%, Down = Y100% и Left = X0%):

сохранить профиль в контроллер SAVE VPC DEVICE.

  • Thanks 2

Share this post


Link to post
Share on other sites
28.07.2019 в 11:41, -=NT=-Baur сказал:



И если вы хотите получить ответ как можно быстрее, то нужно задавать вопросы на профильном форуме - https://forum.virpil.com/index.php?/forum/8-virpil-controls-русскоязычный-форум/

Где Виталий и Я стараемся не оставлять ни одного вопроса без ответа. Однако, нужно учитывать нашу физическую необходимость покушать и хоть не много вздремнуть  И не рассчитывать на круглосуточную техподдержку в режиме 24/24 . А также то, что техподдержка безусловно очень важный аспект нашей работы, но есть ещё и другие не менее приоритетные задачи.

На счёт общих вопросов по настройке и.т.п , конечно правильней будет задавать на профильном форуме разработчиков.

Так как не все обладатели данного устройства играют в Ил-2, то лучше задавать вопросы на один ресурс по поддержке пользователей, соответственно более обширная аудитория получит информацию по работе РУДа, по этому  у и так малочисленной тех.поддержке будет возможность оперативней давать ответы на наши вопросы, а не распыляться на несколько сайтов давая ответы на, возможно, одинаковые по смыслу вопросы.



Но у меня назрел вопрос именно по настройкам управления в игре.

Так вот, при переключении режимов пяти позиционным галетником, во втором и последующих положениях, некоторые кнопки (от В1 до В8) назначаются как положения хаток, например как; положение pov180 или pov90, то есть получаются копии команд назначенных на хатки, но что интересно, например одно положение хатки выполняет функцию взгляда и команду ведомым(функция назначенная кнопкой), а вот сама кнопка вообще не реагирует ни на что.



Вопрос в том, что это игра так воспринимает или же это конфигуратор (Beta) как то надо настроить ?

 П.С. Кнопки во вкладке "Button" обозначаются как 8 разных (от 49 до 56) плюс пять положений галетника (68-72), в VPC Joystick Tester v06 то же значатся как 40 разных.



Share this post


Link to post
Share on other sites

Проверяете работу кнопок в игровых устройствах Windows, если всё в порядке - копать в настройках игры.

  • Thanks 1

Share this post


Link to post
Share on other sites
2 часа назад, -=NT=-Baur сказал:

Проверяете работу кнопок в игровых устройствах Windows, если всё в порядке - копать в настройках игры.

А она больше 32 кнопок то не покажет 😀

  • Upvote 1

Share this post


Link to post
Share on other sites

Сейчас проверил в игре War Thunder, там кнопки определяются как надо.

 Короче, что то творится с игрой, потому как назначенные на мышку горячие клавиши тоже не срабатывают как надо.Например; если команда назначенная на кнопку "Ctrl+G" то иногда срабатывает только "G".

 По ходу, что то с оптимизацией игры, будем искать "где собака зарыта" :dash:

Share this post


Link to post
Share on other sites

Где то есть папка с настройками. И папку с обновлениями игры надо вычистить и обновиться. Я так делаю когда глюки начинаются. Помогает.

Но настраивать потом придётся всё по новой.

Share this post


Link to post
Share on other sites

Я начинающий и не смог понять, как это работает.

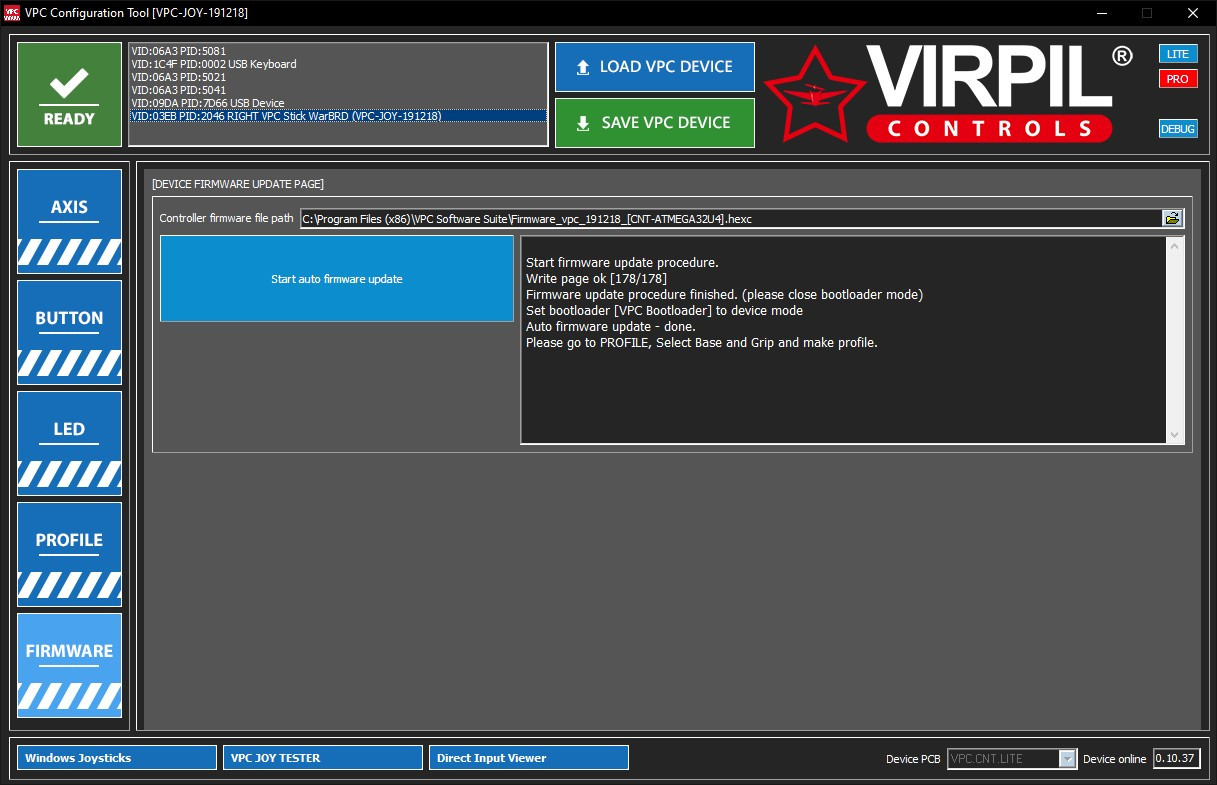

Подключил, прошил фирмваре.

Скриншот 03-02-2020 222935.jpg

создал профиль

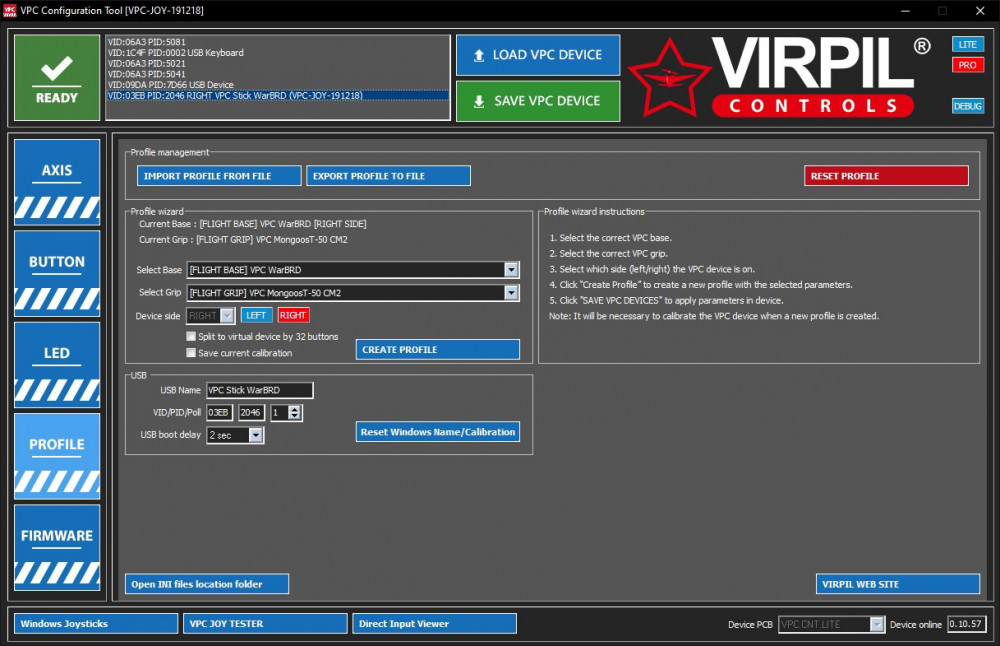

Скриншот 03-02-2020 222955.jpg

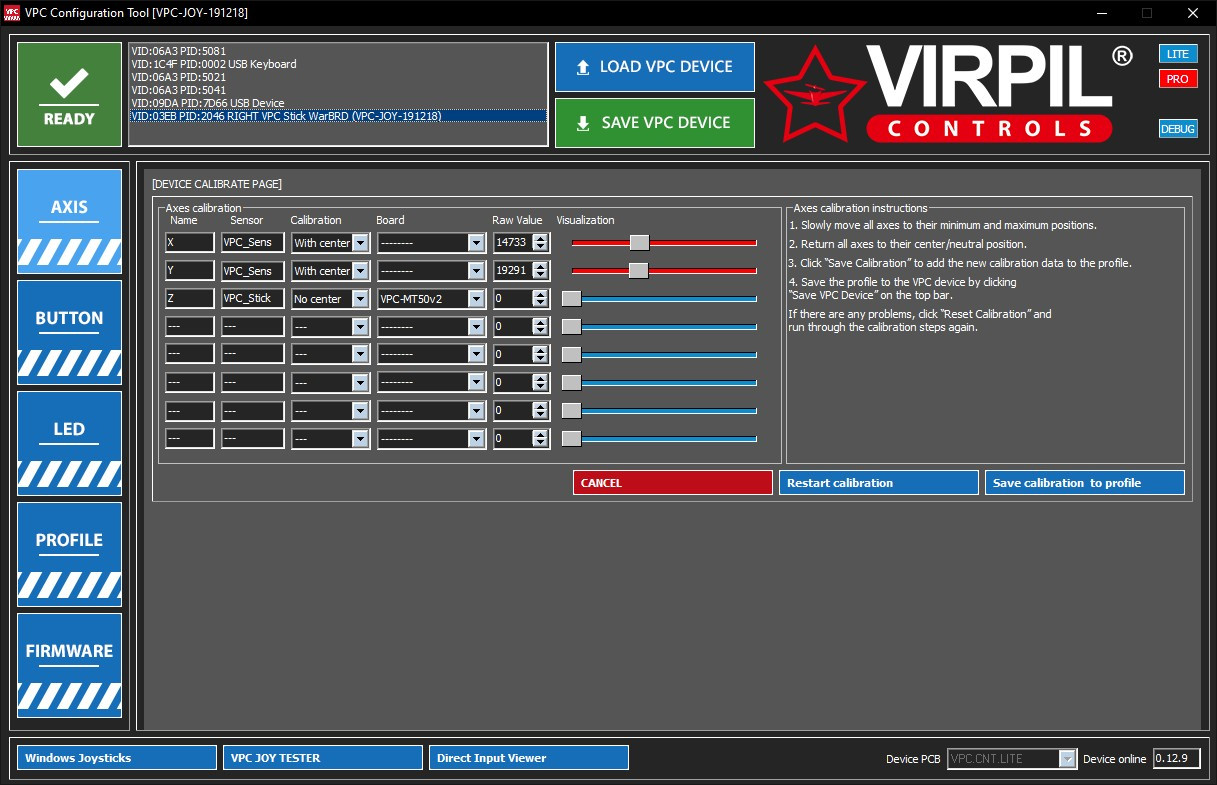

перешел в калибровку осей

Скриншот 03-02-2020 223057.jpg

Вот и начались непонятки. Ось тормоза на рус не  откликается. Кнопки тоже "молчат" . Где я затупил?

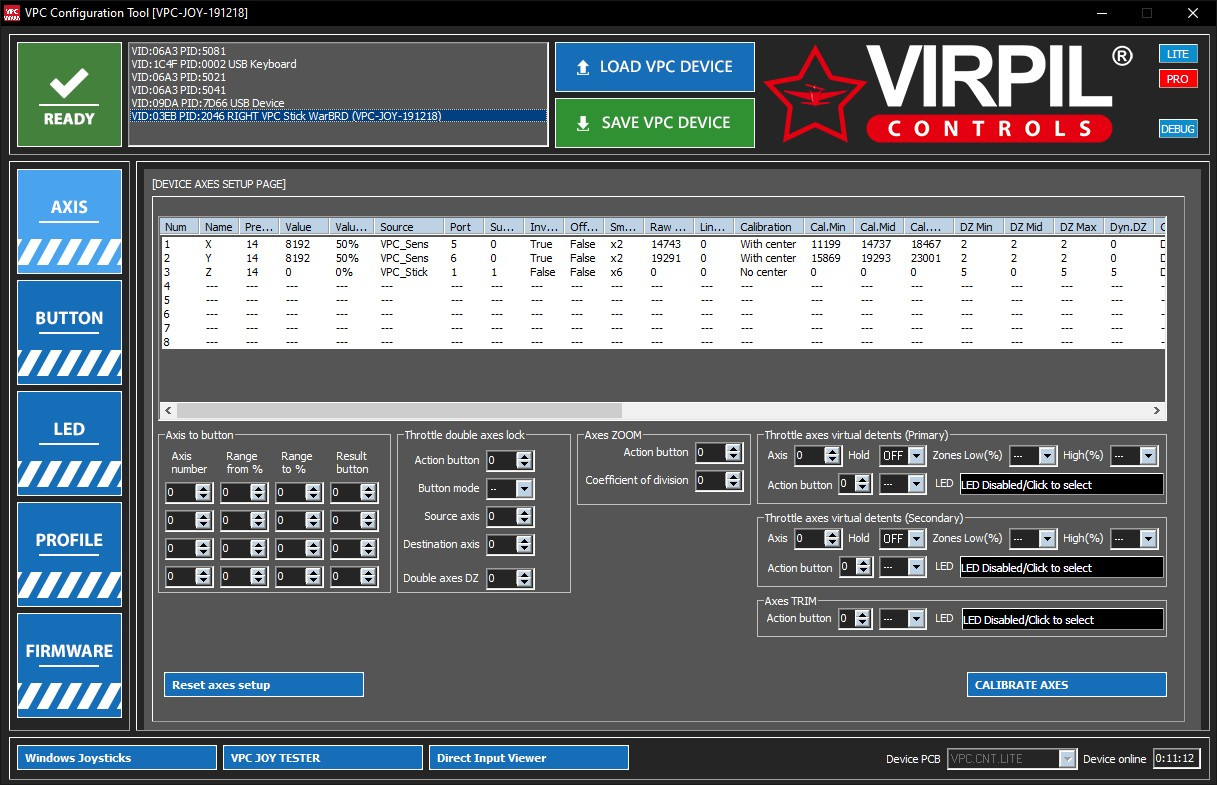

Скриншот 03-02-2020 223004.jpg

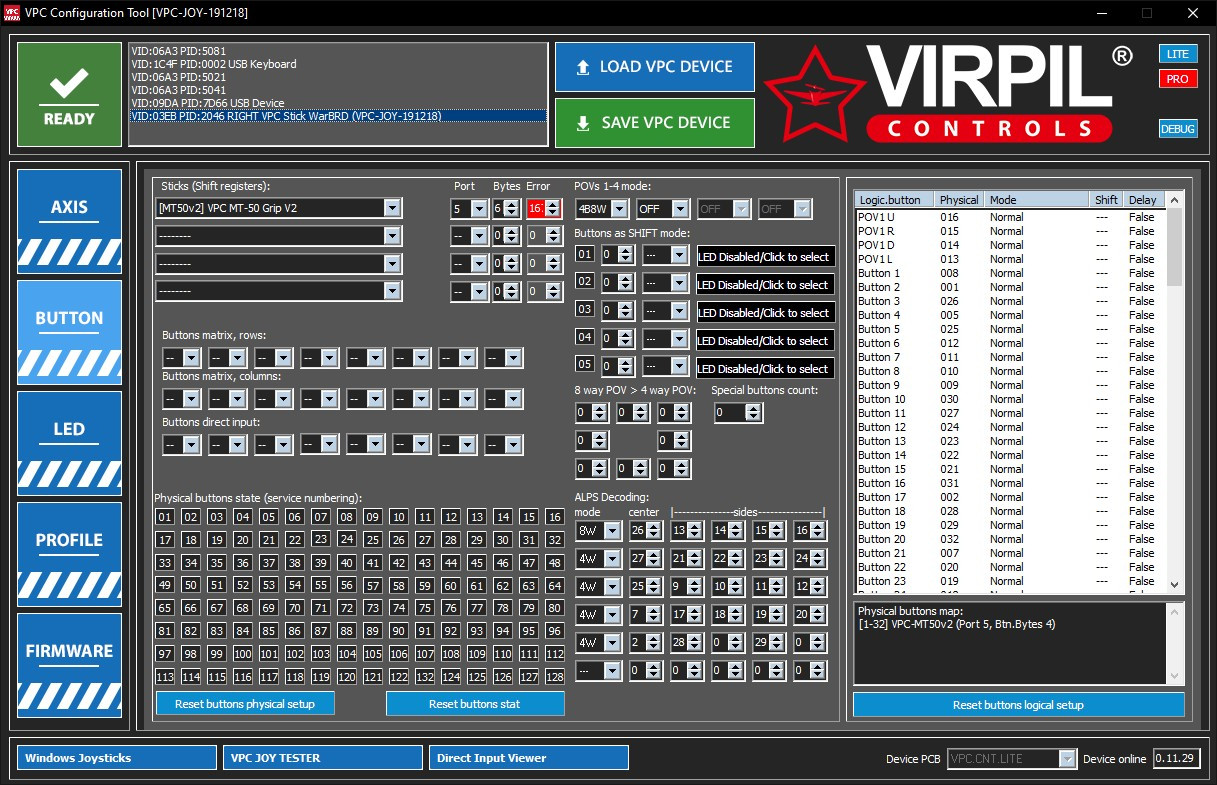

Скриншот 03-02-2020 223019.jpg

Или у меня рус не рабочий?

Упс, извиняюсь!! Не в ту тему записал, с расстройства((

Share this post


Link to post
Share on other sites

Проблему решили парни с этого форума. Спасибо всем, кто откликнулся!!!!!!

Записи можно удалить.

Share this post


Link to post
Share on other sites

Доброго, почему на РУДах неактивна кнопка 6 под безымянным пальцем?, другую кнопку назначить не получается, как быть?

Share this post


Link to post
Share on other sites

Не совсем понятно, можете выложить скрины из джойтестера, а затем из конфигуратора (так чтобы видна была версия программы и назначенные кнопки (белое поле)

Share this post


Link to post
Share on other sites

Синим и красным отмечены кнопки активные, т.е. ответившие на нажатие, 35-40, ка мне объяснила поддержка - зарезервированы и не в работе, 8-я отвечает за защелку между РУДами, 72-я, выпала при назначении министика под указательным в 4-х позиционную хатку, да и фиг с ней, а вот 6-я, по идее, должна быть задействована на хаьке под безымянным пальцем - положение влево, , х отя в она назначений физическая 6-я прописана за логической 1-й


Share this post


Link to post
Share on other sites

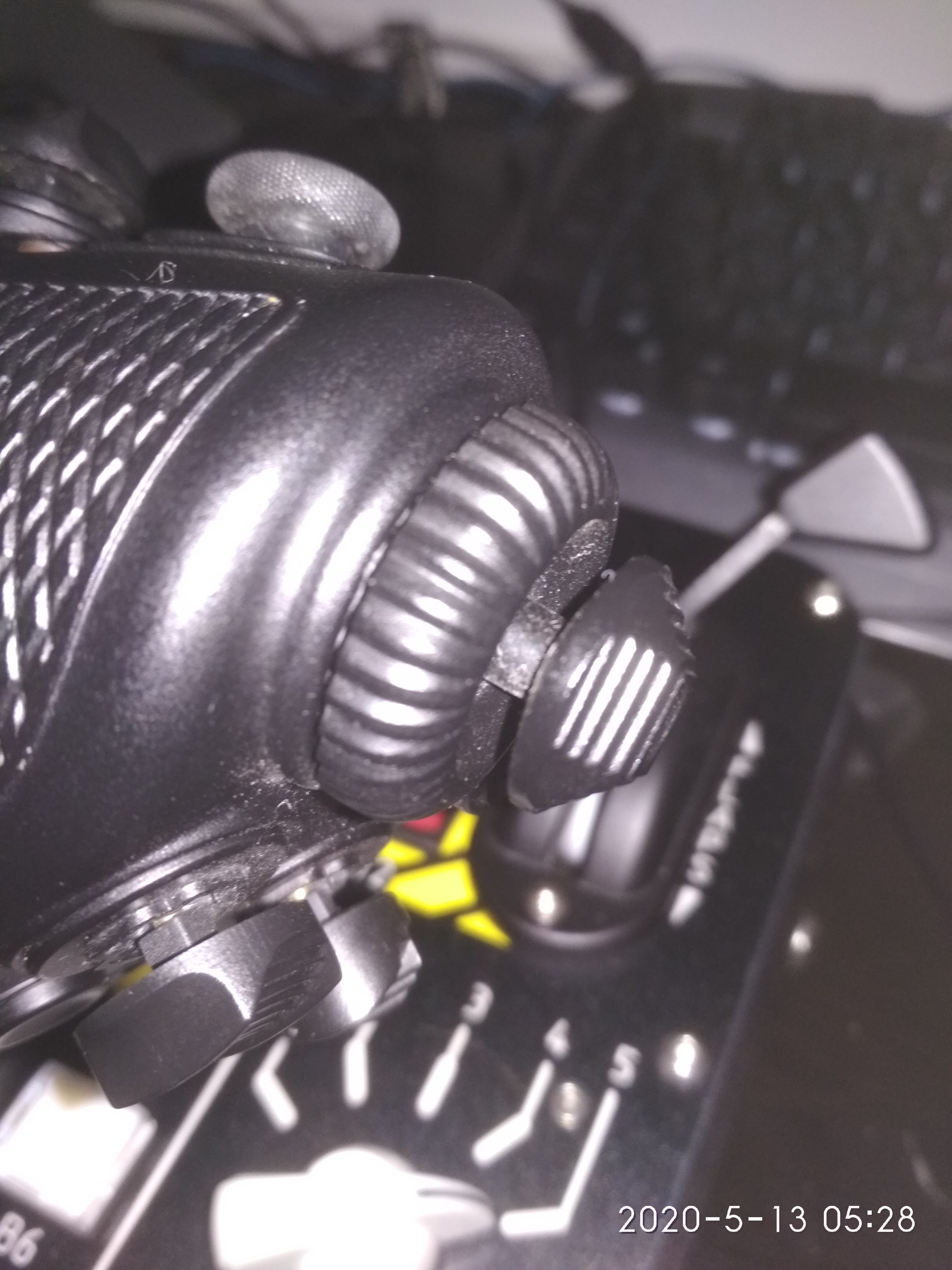

И еще вопрос: колесо какую функцию несет?IMG_20200513_052851.thumb.jpg.7ecd61f8f9f1b11cf5666661302e4505.jpg

Share this post


Link to post
Share on other sites

 В данном поле  обозначены все имеющиеся в контроллере Контакты кнопок. И не факт, что ко всем из них выведены подключенные кнопки, проблемы могут иметь место, если при нажатии какой нибудь кнопки на джойстике, она не отмечается красным в данном поле.  Если в данном поле  она отмечается а в игре нет,  значит не назначена на физическую кнопку логическая составляющая, которая и распознается игрой.

Share this post


Link to post
Share on other sites
Posted (edited)

Красным она не отмечается, и есть ли возможность колесо, которое на самом деле парные кнопки 15-16 использовать,  как ось?

Edited by =WR=EasternCat

Share this post


Link to post
Share on other sites

да, но там надо будет настраивать виртуальную ось,

И еще, чтобы посмотреть, все ли кнопки срабатывают, в окне конфигуратора выберите внизу vps joy tester, а в верхнем правом углу нажмите debug. Внизу контроллера появится поле с физическими кнопками, а также дополнительное окно тестирования джойстика. В debug будут обозначаться физические кнопки, а в тестере - логические, назначенные на кнопки устройства. И не забудьте, что у Вас включен шифт №1.

Share this post


Link to post
Share on other sites
03.02.2020 в 18:10, Candid сказал:

Записи можно удалить.



ненадо ничего удалять... может комуто будет в помошь....

Share this post


Link to post
Share on other sites
Posted (edited)

в Debug кнопка 6 неактивна на хатке, работают 4, 5, 7, в тестере работают 5, 6, 7, а 4-я не работает

и как настроить виртуальную ось на это колесико?

Ночь прошла плодотворно, родилась теория: для хатки нужны 5 кнопок, в данном случае 8-я занята блокировкой рычагов РУДов, т.е. - выпала, а алгоритм отработал оптимум и исключил еще одну кнопку, оставив три положения. Если попытаться блокировку рычагов поставить на свободную кнопку, то возможно и 6-я встанет на место.

Логично?

Ведь даже в ALPS Decoding хатки указаны только три кнопки - 4-5-7

Edited by =WR=EasternCat

Share this post


Link to post
Share on other sites

В теме анонсы вирпил контрол 10 в посте от 10 марта выложено Бауром руководство по программе Настройки осей и кнопок. Изучите, если будут вопросы - готов помочь, но только после 18 .00 мск

Share this post


Link to post
Share on other sites

может уже устал за 13 часов , наверное, не там ищу, ссылочку можно, изучу

Share this post


Link to post
Share on other sites

а в ALPS Decoding хатка настроена была? Или министик?

Share this post


Link to post
Share on other sites
Posted (edited)

она по умолчанию с тремя клавишами

думаю, что версия: из-за занятости 8 кнопки, не дающей полного комплекта для хатки, верна,

С виртуальными осями тяжко, описание пунктов - одно, порядок действия - другое



Edited by =WR=EasternCat

Share this post


Link to post
Share on other sites
Posted (edited)

Давайте по порядку, У Вас все кнопки на руде рабочие? То есть все кнопки, которые Вы нажимаете физически на руде видны в тестере и в разделе debug? Если Вы на руде нажимаете какую кнопку, а в debug она не реагирует - проблема физическая, обрыв провода, нерабочая кнопка и т.д., если нажимаете кнопку, она в debug видна в joytester нет - просто физическая кнопка не переведена в логическую.

Чтобы пойти дальше надо выяснить, все ли кнопки работают на руде. Вы можете зайти в дискорд, или тимспик?

Edited by Akademik

Share this post


Link to post
Share on other sites

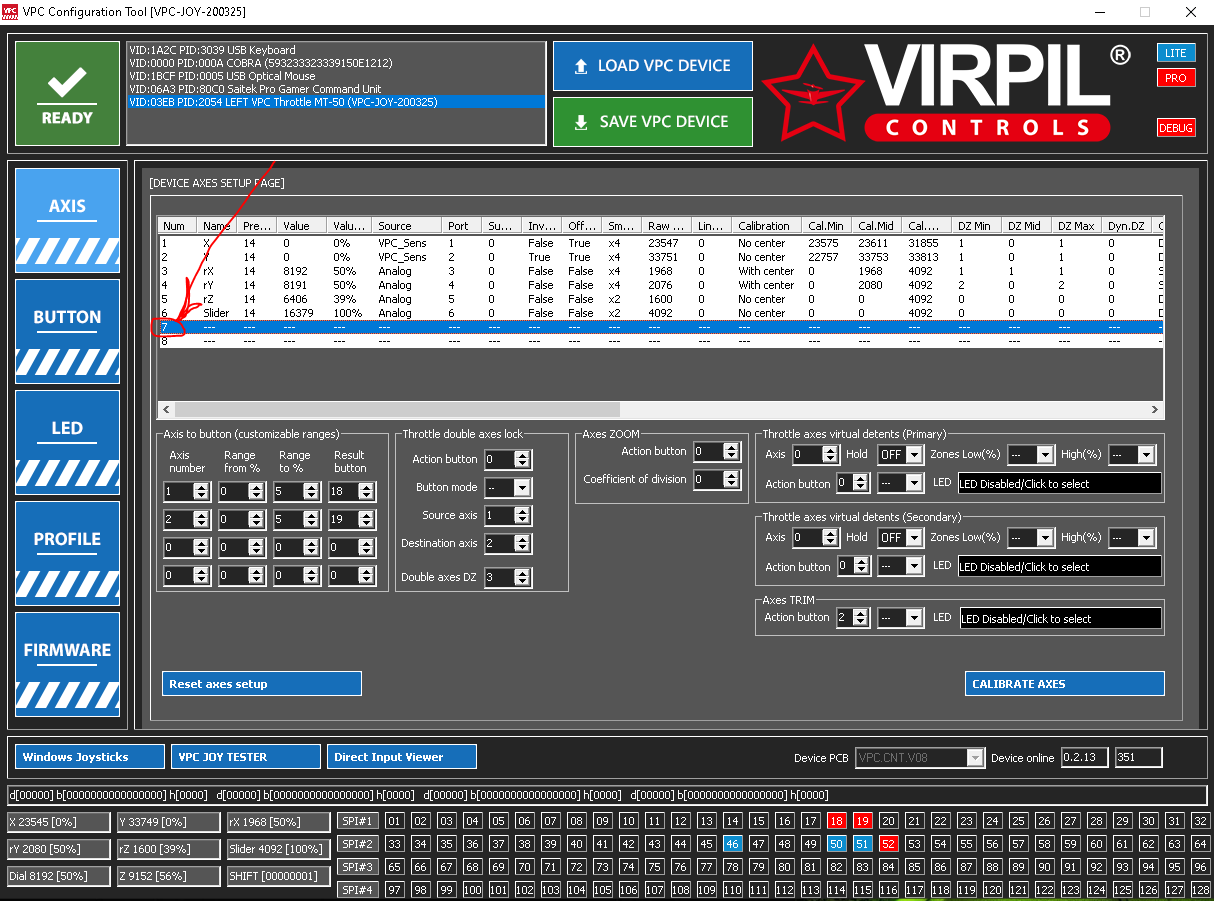

Настройка виртуальной оси из энкодера:

1.Выбираем свободную ось, у меня она под номером 7

2.Выбираем имя (любое незанятое в поле Axis name)

3. Выбираем вид оси (у нас она виртуальная)

4.В разделе Virtual Axis Params выбираем кнопки, которые у нас высвечиваются при повороте влево-вправо энкодера (у меня они №43 и №44) в разделе Debug или Physical buttons state

5. Выбираем кнопку, которая будет центрировать нашу ось, у меня она под номером 45 (если энкодер без нажатия - можете выбрать любую удобную для вас кнопку)

7. Выбираем Step Value - иначе говоря насколько будет подниматься или опускаться наша ось за один щелчок энкодера.

8. Нажимаем Save и затем  Save VPS Device

9. После перезагрузки смотрим на новую ось (скрин №3), проверяем ее в джойтестере



настройка вирт.оси _1.PNG

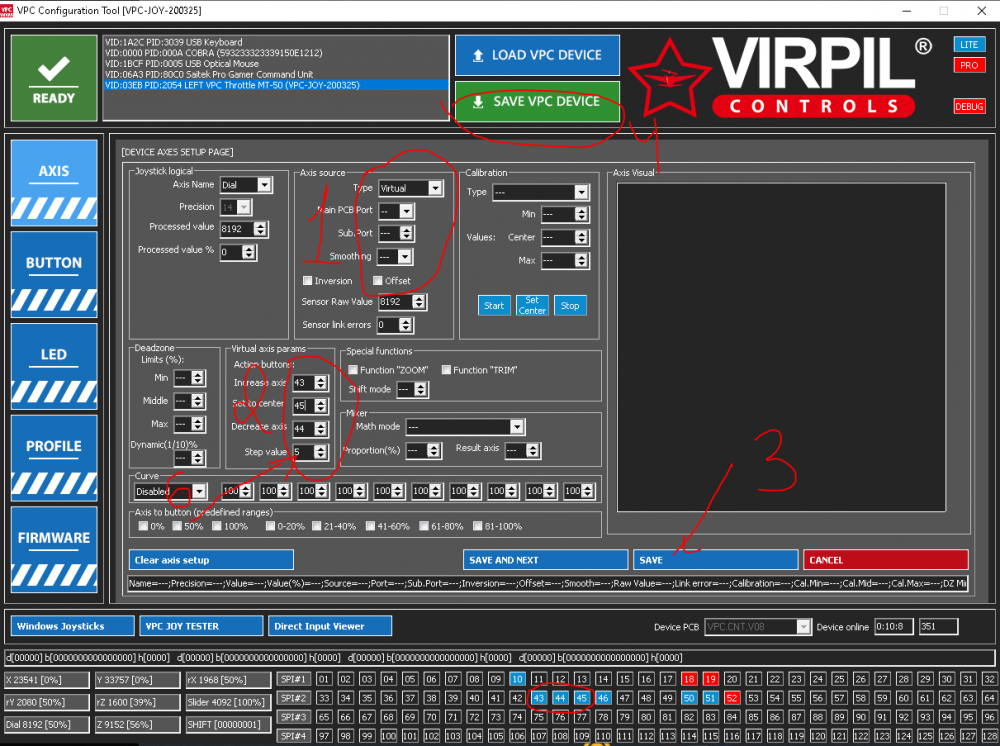

настройка вирт.оси_2.PNG

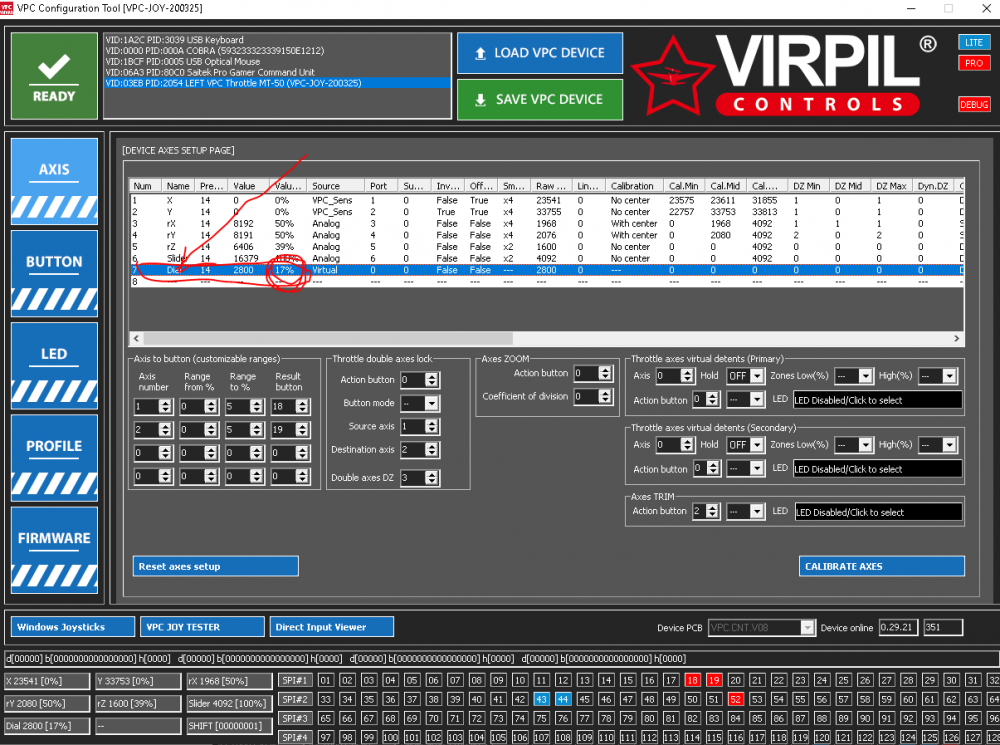

настройка вирт.оси _3.PNG

Share this post


Link to post
Share on other sites

Добрый день!

Получилось у кого-нибудь использовать энкондер в DCS для АРК-5 в качестве ручки тонкой настройки частот приводных радиостанций, уже несколько дней пытаюсь настроить под это дело на миг 19 энкондер Е2 ни чего не получается, данная ручка так как колесиком мыши не крутится, соответственно частоты на шкале не меняются.

Share this post


Link to post
Share on other sites

Ну мига нет у меня, в AV-8N/А  удалось только нажатие на com-1, com-2 . На Хорнете - смена частот происходит, но без смены канала :(

Share this post


Link to post
Share on other sites

Академик, еще такой вопрос - на один из энкондеров настроил виртуальну ось ( как описано у вас выше), джой тестер все нормально показывает и нажатие на середину и полный ход оси, но в ДКС когда этот энкондер пытаешься назначить на ось АРК в осевых настройках, игра его не видит, в БЗС такое впечатление что тот же самый энкондер настроенный как виртуальная ось работает просто как обычный, так как при нажатие на него сброс на 50 % не получается.

Share this post


Link to post
Share on other sites

А этот энкодер нигде в настройках как кнопки не назначен?

Share this post


Link to post
Share on other sites
Posted (edited)
1 час назад, 159BAG_Hunter62 сказал:

Академик, еще такой вопрос - на один из энкондеров настроил виртуальну ось ( как описано у вас выше), джой тестер все нормально показывает и нажатие на середину и полный ход оси, но в ДКС когда этот энкондер пытаешься назначить на ось АРК в осевых настройках, игра его не видит, в БЗС такое впечатление что тот же самый энкондер настроенный как виртуальная ось работает просто как обычный, так как при нажатие на него сброс на 50 % не получается.

В ДКС, что бы ось принялась, её надо от упора до упора прокрутить. То есть, именно строго, от 0% до 100% и обратно.

Полагаю, что у вас малый шаг процента оси на один щелчёк. И она тупо недоподхватывается. Крутите дольше, или ставьте шаг больше.

Edited by ShtrafAP_CRUEL
  • Thanks 1

Share this post


Link to post
Share on other sites

У меня получилось назначить как ось, пришлось убрать назначенные кнопки в конфигураторе (logic.button), только не удаляйте, найдите в тестере номер кнопок энкодера, далее в разделе logic.button найдите их и поменяйте номер физической кнопки на что нибудь из несветящихся из раздела physical buttons state (иначе вверх сместятся нижние кнопки, что чревато перенастройкой игр), и да, увеличить step value, я выставил  20. Если вас не устраивает большой шаг, можете после назначения в игре, в конфигураторе выставить меньше.

22 минуты назад, Akademik сказал:

У меня получилось назначить как ось, пришлось убрать назначенные кнопки в конфигураторе (logic.button), только не удаляйте, найдите в тестере номер кнопок энкодера, далее в разделе logic.button найдите их и поменяйте номер физической кнопки на что нибудь из несветящихся из раздела physical buttons state (иначе вверх сместятся нижние кнопки, что чревато перенастройкой игр), и да, увеличить step value, я выставил  20. Если вас не устраивает большой шаг, можете после назначения в игре, в конфигураторе выставить меньше.

Еще пошерудил в конфигураторе, назначил физические кнопки на специальные:  настройку можно увидеть на первом скрине, далее выставил уже специальные кнопки при настройке осей, скрин 2. После назначения оси, выставил шаг на 1. В итоге можно энкодер назначать на ось триммера,

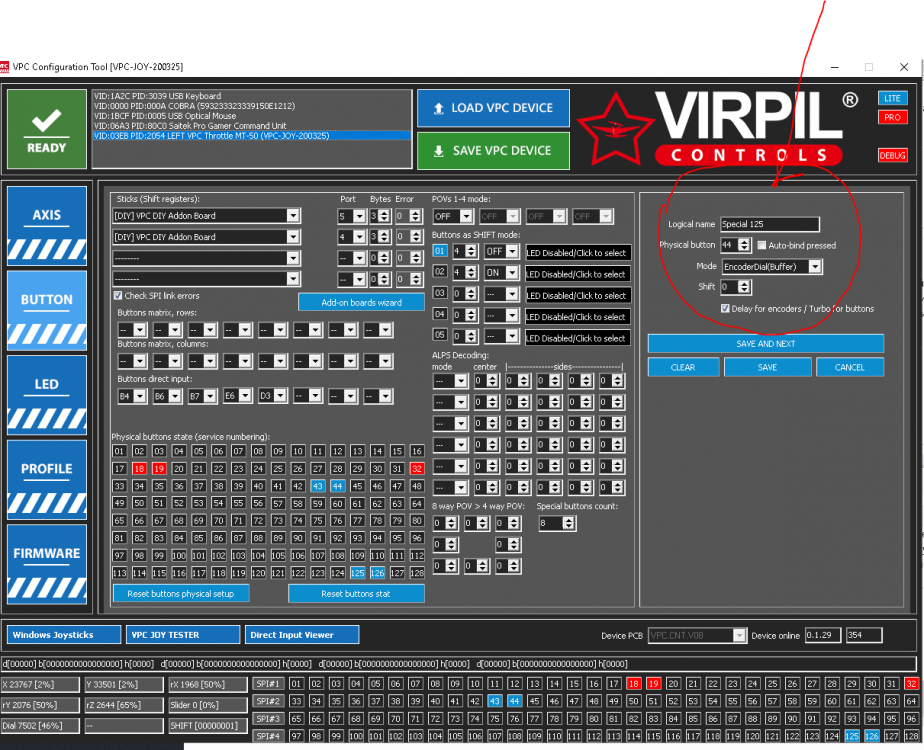

Энкодер как ось 1.PNG

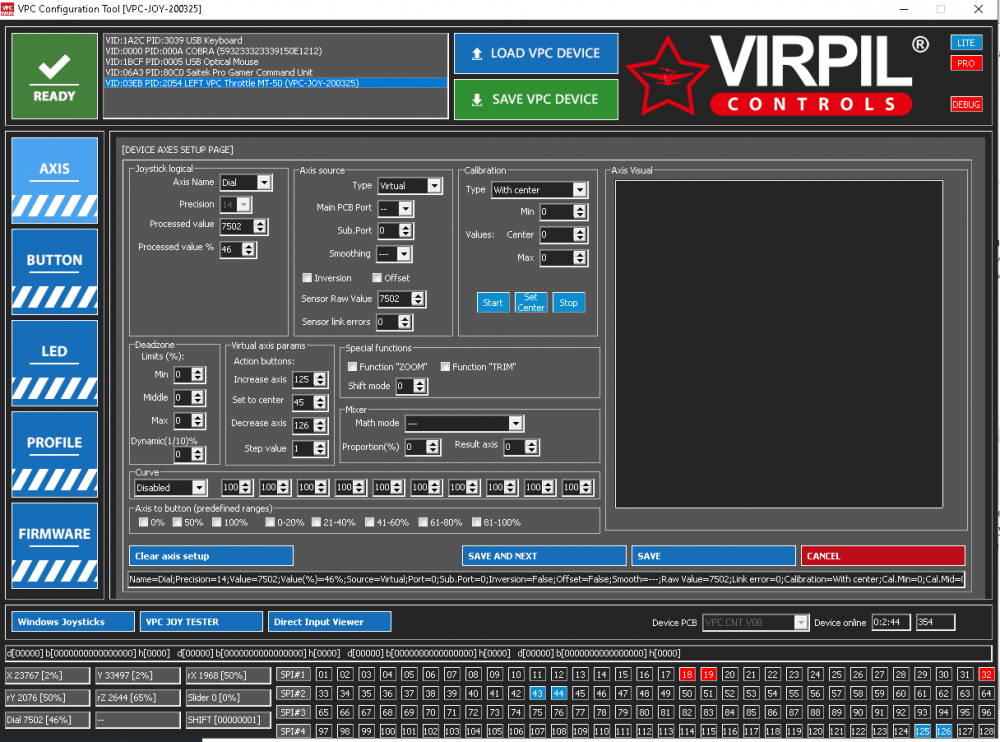

Энкодер как ось 2.PNG

  • Thanks 1

Share this post


Link to post
Share on other sites

Добрый день.

Академик можно пожалуйста пояснить как физ кнопки назначить на специальные, или они сами появляются когда в mode выбираешьEncoderDial(BuFFer)  и жмешь сохранить.

Share this post


Link to post
Share on other sites
Posted (edited)

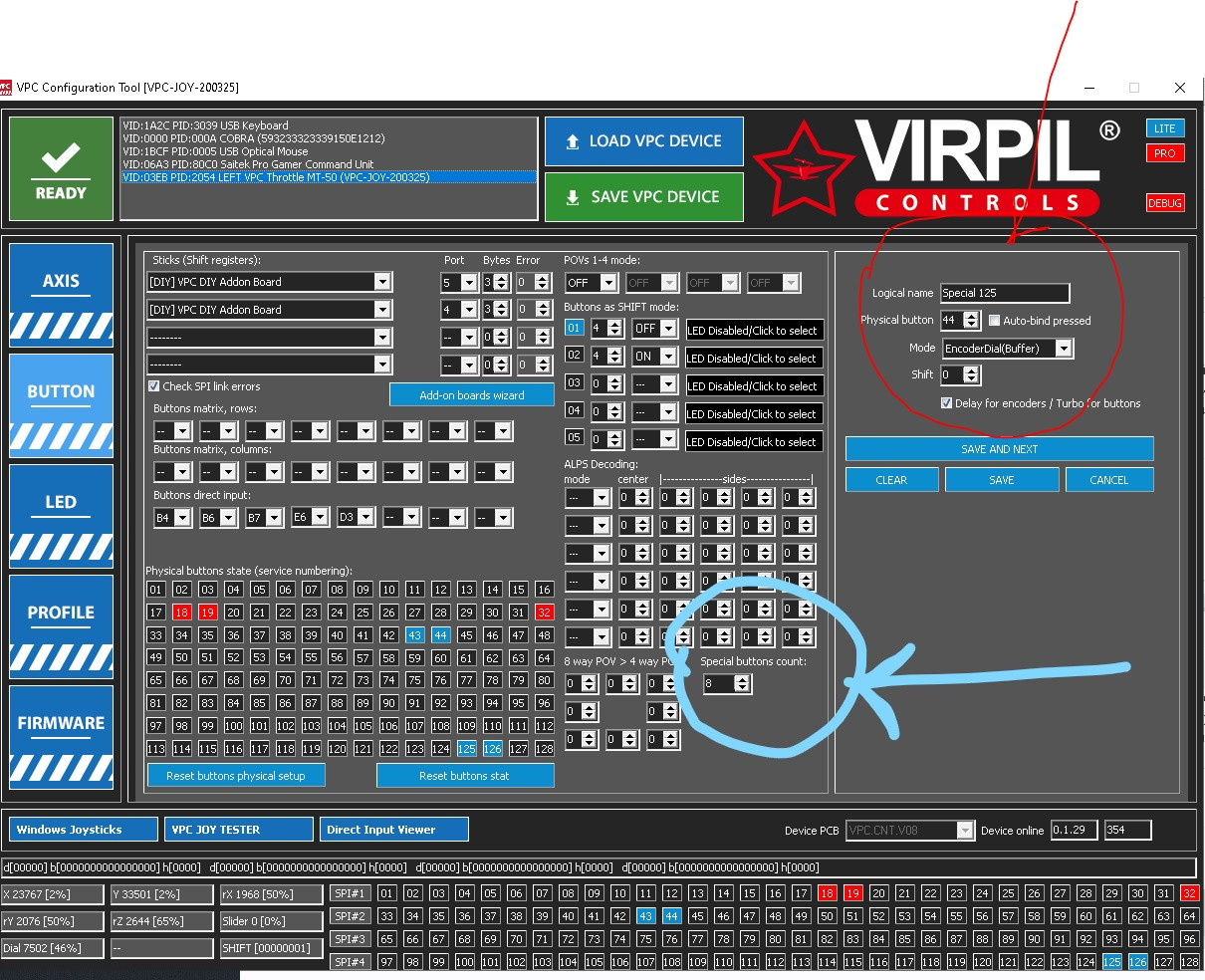

Обратите внимание на поле, выделенное светлоголубым кругом (ну или почти кругом :)) "Speial buttons count:", вот в этом поле выбираете цифру 2 и у нас в самом конце логических кнопок (белое окно справа logic.button) создаются 2 специальные кнопки. И там уже настраиваешь, как на скрине



Энкодер как ось 1_LI.jpg

Edited by Akademik
  • Thanks 1

Share this post


Link to post
Share on other sites

Спасибо всем за подсказки, оси на энкондер получилось настроить, в ДКС их в управлении принимает.

Академик вопрос следующий, все же энкондер в ДКС можно настроить так, чтобы он работал как колесико мыши, точнее  у меня не получается его использовать в миг 19 на АРК 5 на ручку тонкой настройки частот ( сначала я думал что поможет переведенние его в режим оси, но  там нет на нее осевой команды), все что я перепробовал приводит к тому, что при использование энкондера эта ручка вращается максимум на один оборот по часовой и один против, но при этом частота на АРК на шкале остается на месте или это баг самого модуля миг 19

Share this post


Link to post
Share on other sites

Вопрос конечно интересный, но этим вопросом надо попытать Мегамозга, автора конфигуратор, но скорее всего нет.

Share this post


Link to post
Share on other sites
41 минуту назад, 159BAG_Hunter62 сказал:

что при использование энкондера эта ручка вращается максимум на один оборот по часовой и один против, но при этом частота на АРК на шкале остается на месте или это баг самого модуля миг 19

попробуйте этой ручкой управлять с двух любых других кнопок. ни ДКС, ни мига нет - не могу проверить.

Share this post


Link to post
