semenovkr

Назначение разъёмов контроллера NJOY32 v1.1

Recommended Posts

Здравствуйте.

Приобрёл контроллер NJOY32 v1.1 уже преобразованный в ПРО версию. Хочу его использовать в дополнительной панели для подключения к нему:
- к SPI1 кнопок и тумблеров через сдвиговые регистры CD4021;
- к SPI2 диодов APA106 (аналог ws2812).
NJOY32 v1.1 хочу подключить к blackbox2 по шине BUS.
По контроллеру v1.1 так и не нашёл где находятся разъёмы SPI2.
Если есть у кого нибудь картинка с маркировкой (распиновкой) всех разъёмов именно для этого контроллера, поделитесь пожалуйста.



Спасибо.

Share this post


Link to post
Share on other sites

Вот нашлось с налету.

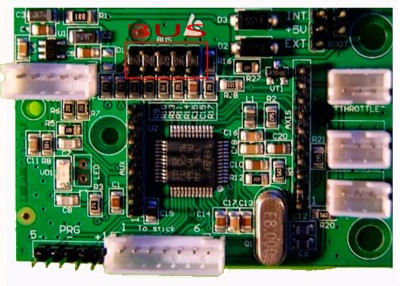

На фото - подключение LEDs.

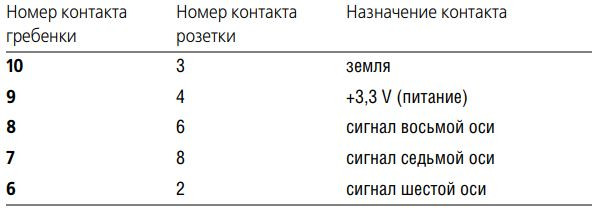

И распиновка разъема.



Ну и в мануале по подключению индикации, раздел 2.6

controller211.zip

  • Thanks 1

Share this post


Link to post
Share on other sites

По SPI1 и SPI2 разобрался. Остался вопрос по разъёмам axis и aux. Как я понял axis для подключения осей а aux для диодных матриц? Если я правильно понял, то aux не интересен. У кого нибудь есть маркировка разъёма axis.
