Продам РУД (металл)

[capitanblood]

Собрал наконец два РУДа, один себе, со вторым рад расстаться на возмездной основе.

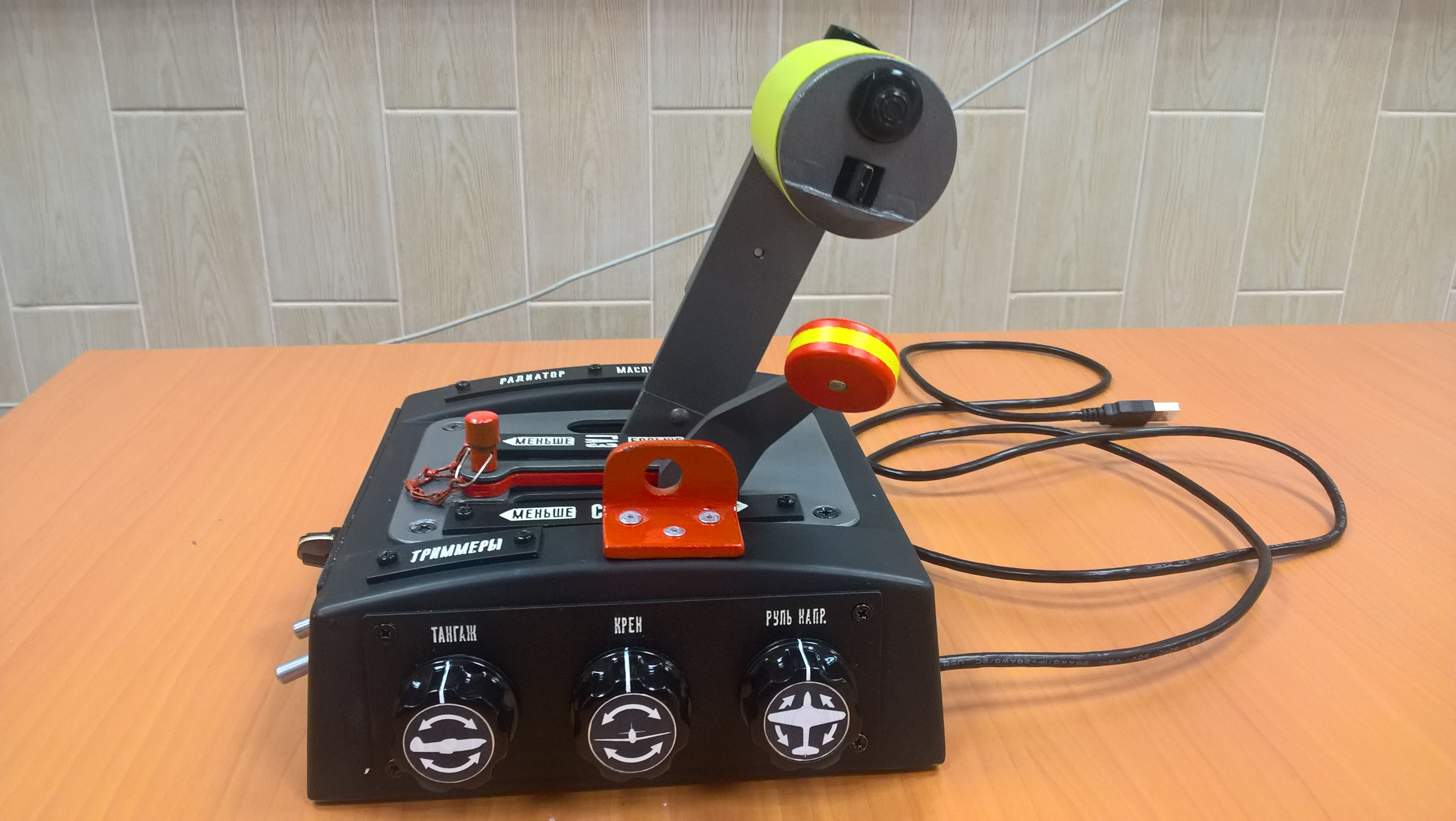

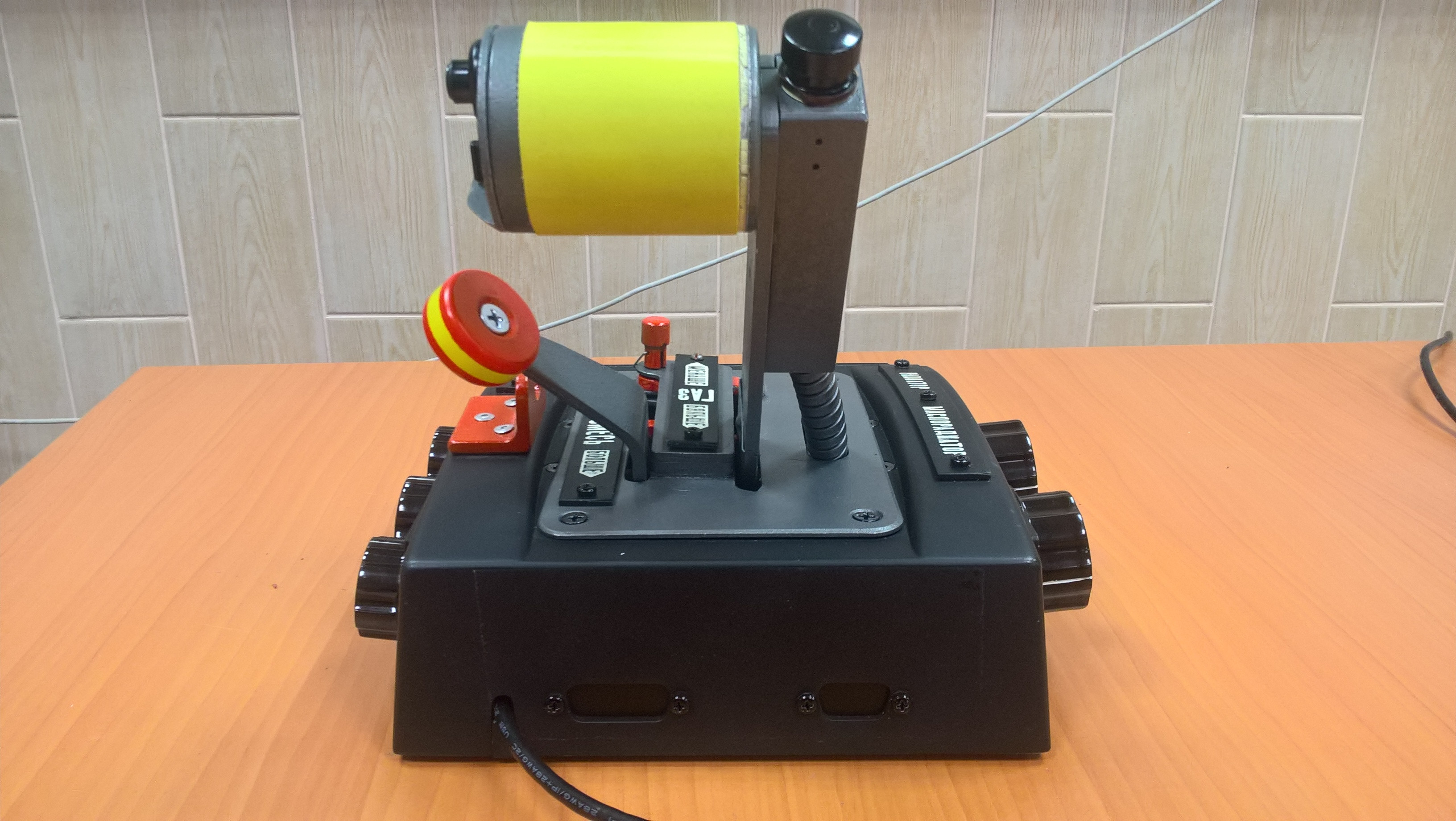

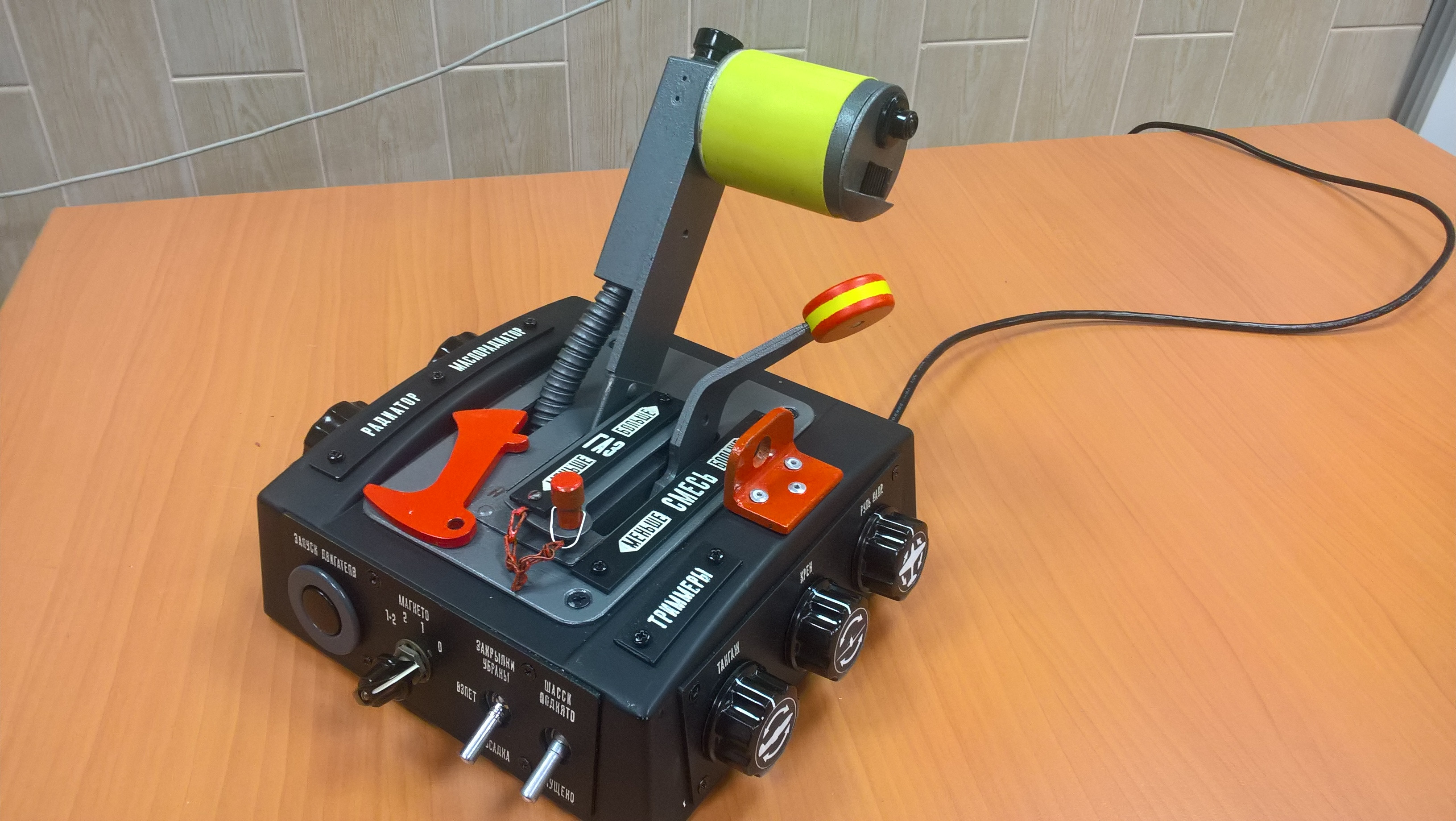

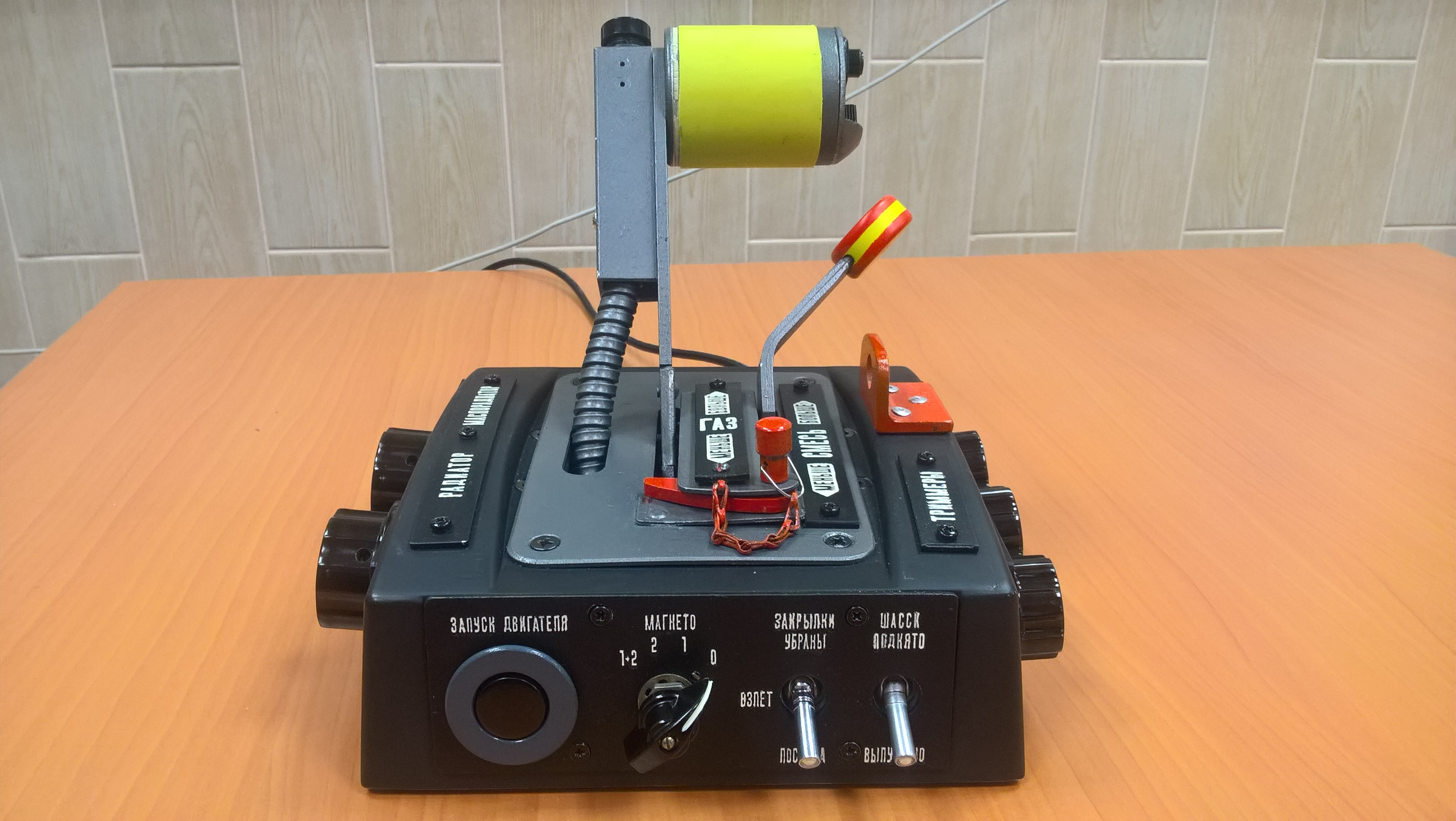

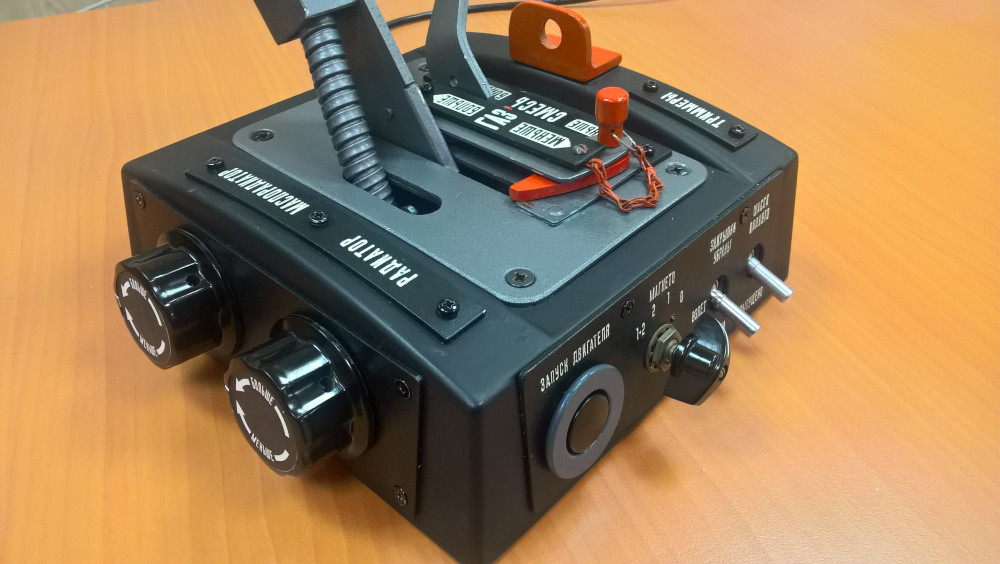

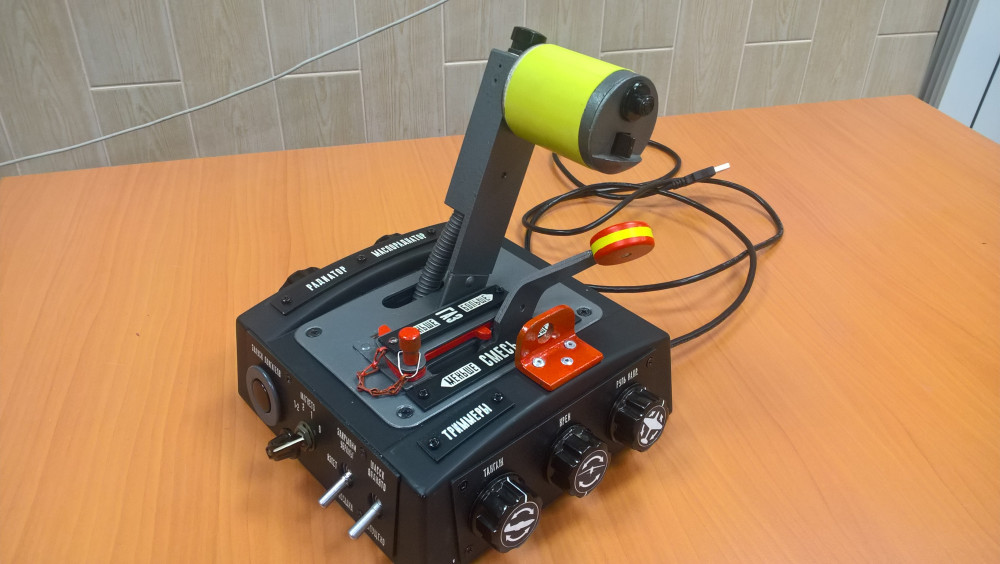

Описание конструкции



Собран из настоящего РУД от Л-29 (кабина инструктора) и базы джоя кота. Никаких тактовых кнопок, исключительно советско-российский кнопочно-тумблерный хардкор с небольшой примесью азиатской электроники (TLE5010, энкодеры, ардуина). Содержание пластика в готовом изделии не превышает 0,5%.

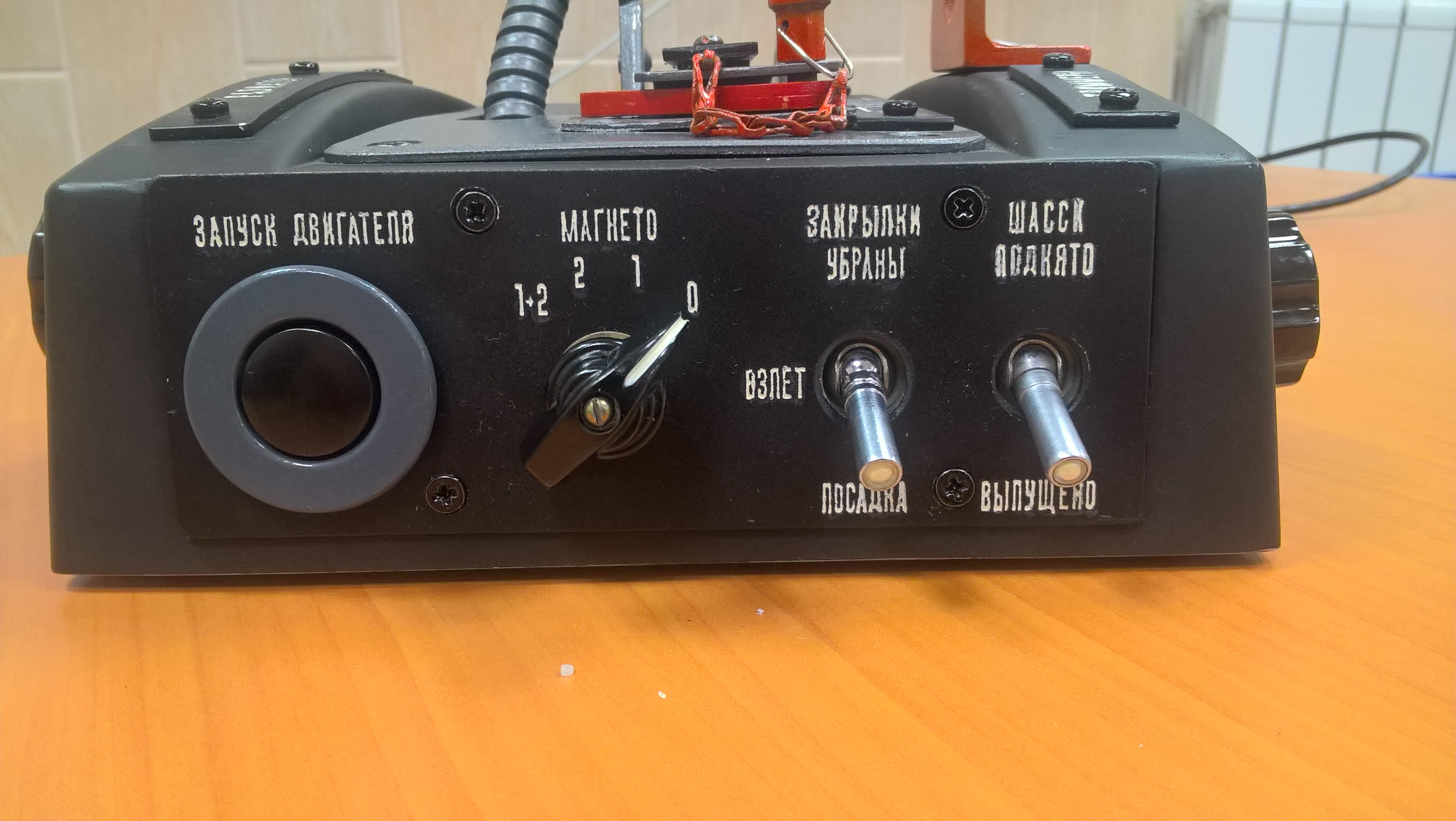

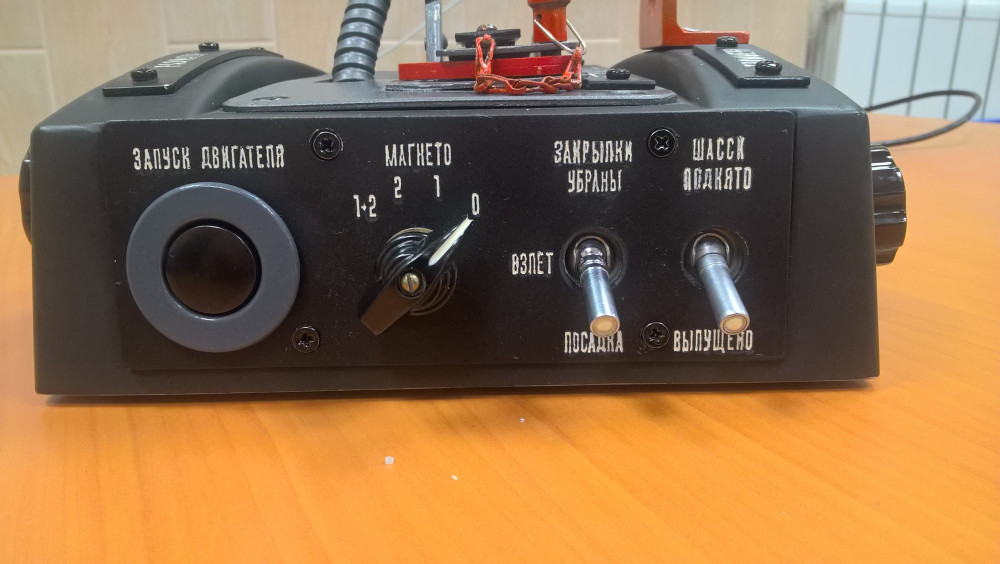

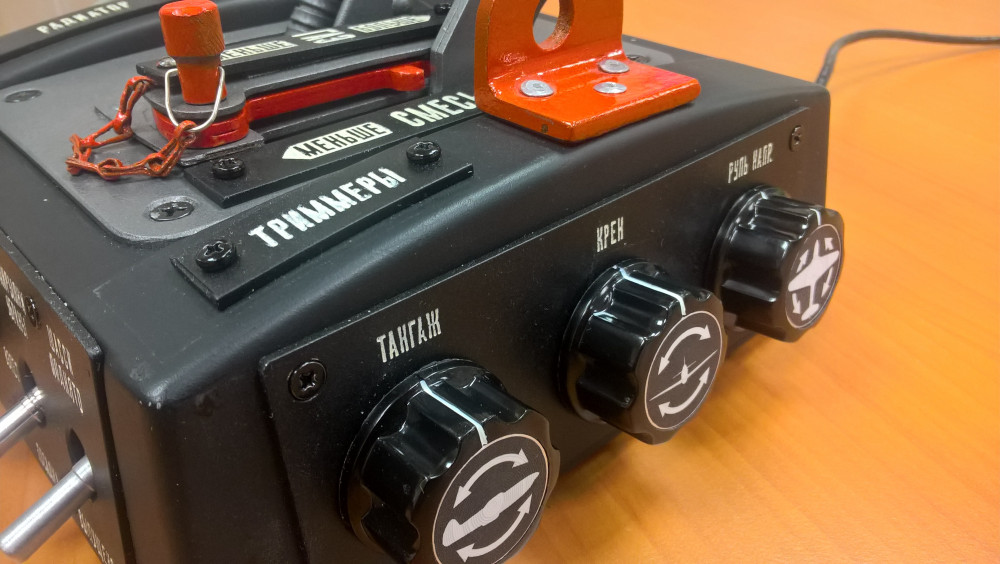

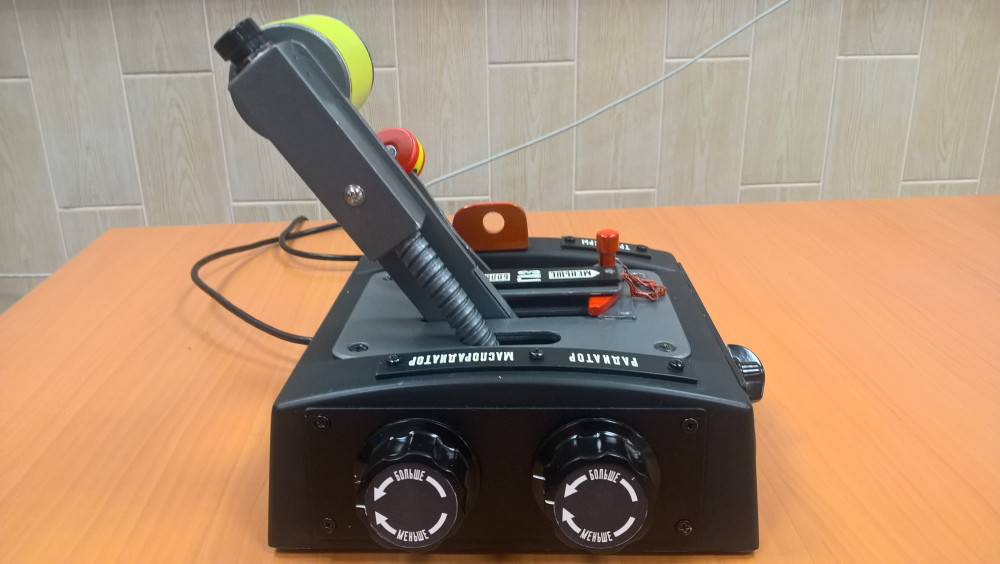

На борту имеем 4 бесконтактных датчика TLE5010 на рычагах и двух крутилках слева на корпусе, 3 нажимные кнопки, 1 галетник,  2 тумблера, 2 микропереключателя, 3 энкодера. В контроллере настроил 8 осей (4 физические, 4 виртуальные - на энкодерах и переключателе на ручке, и энкодеры и переключатели так же работают как кнопки), на осях с рычагами в начале и в конце хода настроены срабатывания кнопок. Всего имеем 28 кнопок.



За девайс хочу 20 000₽, либо поменяю на РУС от МиГ-21бис/27/31, Су-17М4/25/27, РУД от Су-24.

Территориально - Саратов.













Изменено 5 апреля 2019 пользователем capitanblood

[DraivPro]

Вот это красотища!

[=VIRPIL=Baur]

О, как я вот такое люблю!!! Никакой няшности. Всё крепко и сурово Мне ОЧЕНЬ нравится!

[ROSS_TaTaPuH]

Сумасойти вот это я ща афигел, красота кака, а. КапитанБлоуд жму руку, ты мастер.

[AveGri]

Зачетно!!!

[Void_VR]

Круть!



[He6o]

Мне понравился дизайн автора  - метизы на боковых панелях скрыты(за подлицо) а вот на табличках надписей они именно выделяются. Два хардкорных трамблёра, в тему. Можно разглядывать или просто купить.

Эх...... у меня уже всё есть

p.s. красная цепь! Срочно в небо

[An2]

Красава! Как же давно я ждал увидеть нечто подобное ). Жаль, что явно мессо-ориентированная, рычага оборотов нет..

[=FA=CATFISH]

Внушает.

А красный уголок  с дыркой зачем?

[He6o]

Мне подумалось: park time. Не?

Это после игры, рычаги парковать

Изменено 5 апреля 2019 пользователем He6o

[capitanblood]

1 час назад, An2 сказал:

Жаль, что явно мессо-ориентированная, рычага оборотов нет..

Есть планы по яко-ориентированному, но в будущем, очень много времени уходит на такие штуки, корпус кота пилить и сверлить то еще занятие:)

36 минут назад, =FA=CATFISH сказал:

А красный уголок  с дыркой зачем?

Оставил для антуражности, а так Бог его знает зачем он там в л-ке стоит, может рычаги и правда блокирвать, чтоб курсант без инструктора не улетел:). Красная деталь между рычагами тоже оставлена из эстетических соображений, снимается за 5-10 сек.

Изменено 5 апреля 2019 пользователем capitanblood

[=FA=CATFISH]

9 минут назад, capitanblood сказал:

Оставил для антуражности, а так бог его знает зачем он там в л-ке стоит, может рычаги и правда блокирвать, чтоб курсант без инструктора не улетел:). Красная деталь между рычагами тоже оставлена из эстетических соображений, снимается за 5-10 сек.

)))

Подставка для Кока-Колы

)))

Нынче взяли моду провода БП компов в оплетку из пластиковой сетки запихивать.

Мож шланг от душа на нее поменять?

[capitanblood]

2 часа назад, He6o сказал:

Два хардкорных трамблёра...

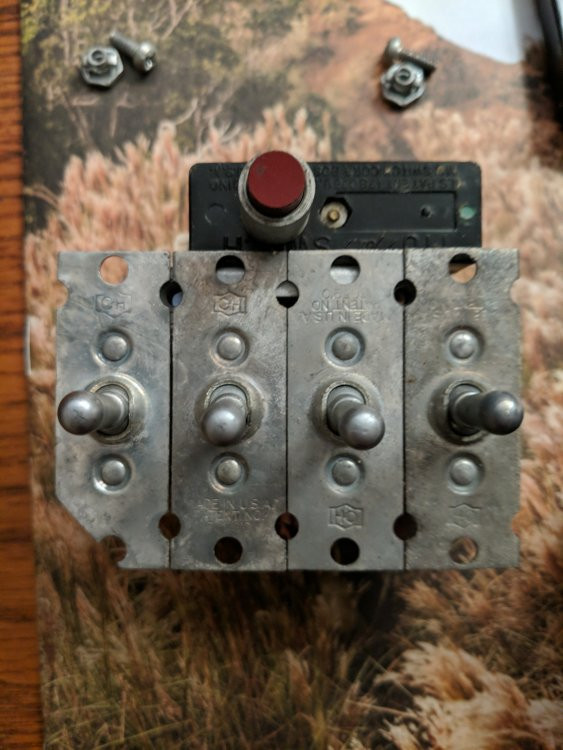

Давеча узнал, что тумблеры эти отечественная конструкторская мысль у американцев слямзила. А кнопки, как многие знают, у немцев.

[He6o]

5 минут назад, capitanblood сказал:

Давеча узнал, что тумблеры эти отечественная конструкторская мысль у американцев слямзила. А кнопки, как многие знают, у немцев.



  Скрыть содержимое







Скрытый текст







Подобные тумблёры были и есть в исполнение с бимиталлическими  пластинами. На 20 и 30 Ah так сказать многоразовые предохранители. Я такие товарищу ставил в спортивный УАЗ(выступает на соревнованиях, топят свои машины по уровень крыши под водой.)

Изменено 5 апреля 2019 пользователем He6o

[ABP_158]

52 минуты назад, He6o сказал:

Это после игры, рычаги парковать

Практически угадали,знаменитый стоп- кран.

[capitanblood]

14 часов назад, ABP_158 сказал:

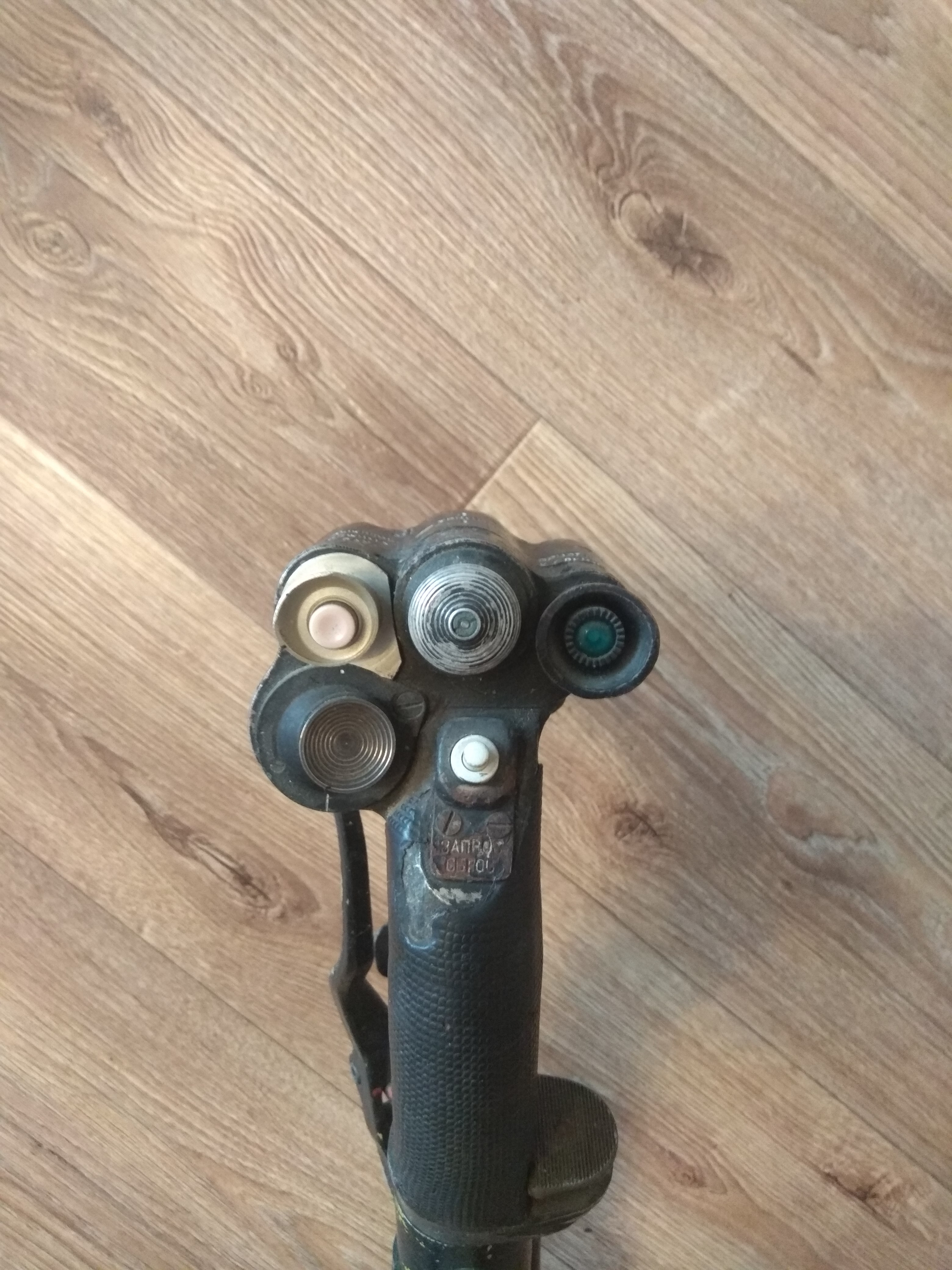

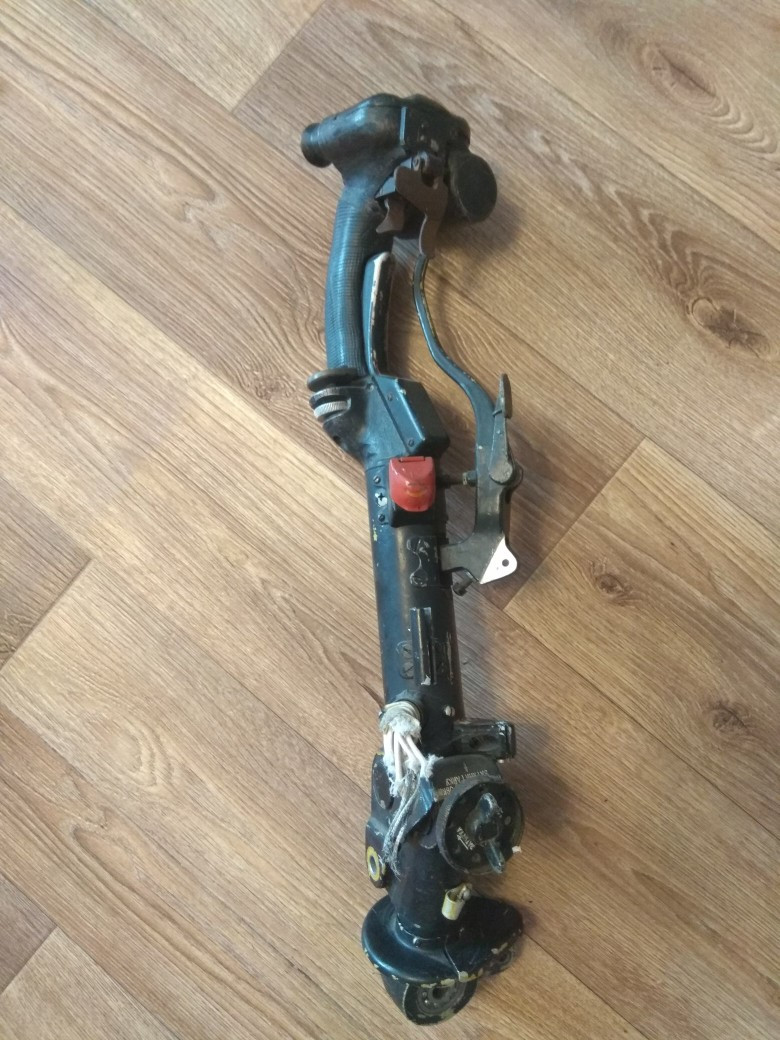

Во, раз вы приложили такую фотку есть повод поинтересоваться. Чем управляет вращение ручки на РУД курсанта через тросовую протяжку.

[ABP_158]

Это РВД(рукоятка ввода дальности для подвижной прицельной марки).Существует так называемый внешнебазовый оптический дальномер.Смысл: зная параметры цели: размах крыльев,вводим на прицеле так называемую базу(шкала на головке прицела).После чего РВД производим обрамление цели подвижной прицельной маркой определяем дальность до цели,при этом баллистический вычислитель отрабатывает необходимые поправки.Это так вкратце.





[vladimir8085]

Извините за тормозность, сабж можно подключить в usb и без танцев с бубном можно будет поиграть в ил-2 бзх?

[He6o]

Почту за честь в этом топике, подложить набрать в поисковике браузера: MMJoy2 новые платы на датчиках TLE5010/11

Vladimir ,уверяю Вас откроется столько работ Capinblod

и одного вечера не хватит рассмотреть все девайсы.

Многие из нас смакуют, разглядывая очередную работу Капитана. А у Вас есть возможность, успеть купить этот шедевр. . Тем самым лишить нас, лицезреть ....эх заносит меня.

теме ап!

[=M=PiloT]

мне тоже понравилась эта штука именно за нормальный мужской облик для управления техникой

[capitanblood]

12 часов назад, vladimir8085 сказал:

Извините за тормозность, сабж можно подключить в usb и без танцев с бубном можно будет поиграть в ил-2 бзх?

Вообще так оно и планировалось:) Все танцы я старался станцевать заранее и сольно, но если вдруг что где вылезет, хотя и не должно, станцуем дуэтом.

[a___k___s]

23 часа назад, capitanblood сказал:

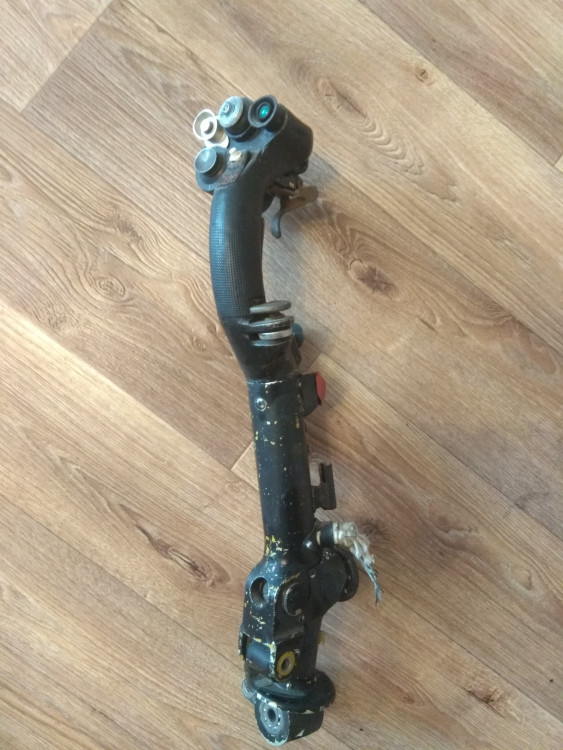

Во, раз вы приложили такую фотку есть повод поинтересоваться. Чем управляет вращение ручки на РУД курсанта через тросовую протяжку.



Я раньше думал, что внутри ручки стоит датчик на эти вращения, даже пришлось прикупить РУД Л-39 чтобы разочароваться

Но всё равно я его расковырял из интереса и узнал что внутри ручки ничерта нет

[Swift_CCCP]

Я первую мышку не имея компа купил только из-за того что бы понять как она двигает курсор.)

Разобрал с удовольствием. Уже не помню понял принцип или нет. Скорее всего да, там же шарик был. Если бы сейчас с лампочкой наверное бы не вразумился.)

[Vumpel18]



Скрытый текст

Пытливый ум рукам покоя не дает.



[ABP_158]

7 часов назад, a___k___s сказал:

Я раньше думал, что внутри ручки стоит датчик на эти вращения, д

Реостат

[a___k___s]

1 час назад, ABP_158 сказал:

Реостат

Да, но его там нет

[ABP_158]

Андрюх привет.Должен быть.?Мы этим не занимались,это заведование СДшников и АОшников.Нам было главное,что бы работало.?

[a___k___s]

10 часов назад, ABP_158 сказал:

Андрюх привет.Должен быть.?Мы этим не занимались,это заведование СДшников и АОшников.Нам было главное,что бы работало.?



Должен быть, но построить схему с использованием троса наверное было проще )

[ROSS_TaTaPuH]

В 05.04.2019 в 18:29, capitanblood сказал:

либо поменяю на РУС от МиГ-21бис/27/31, Су-17М4/25/27, РУД от Су-24

Джокер из поющих, прости засранца. Такая вещь ну должна должна жить

Изменено 8 апреля 2019 пользователем ROSS_TaTaPuH

[=2ndSS=JOCKER]

Ясень пень, должна !

Сейчас времени нет, но в планах его "поженить" с леталками и привести в товарный вид.

[capitanblood]

Всех с Днем Победы! Теме ап.



[capitanblood]

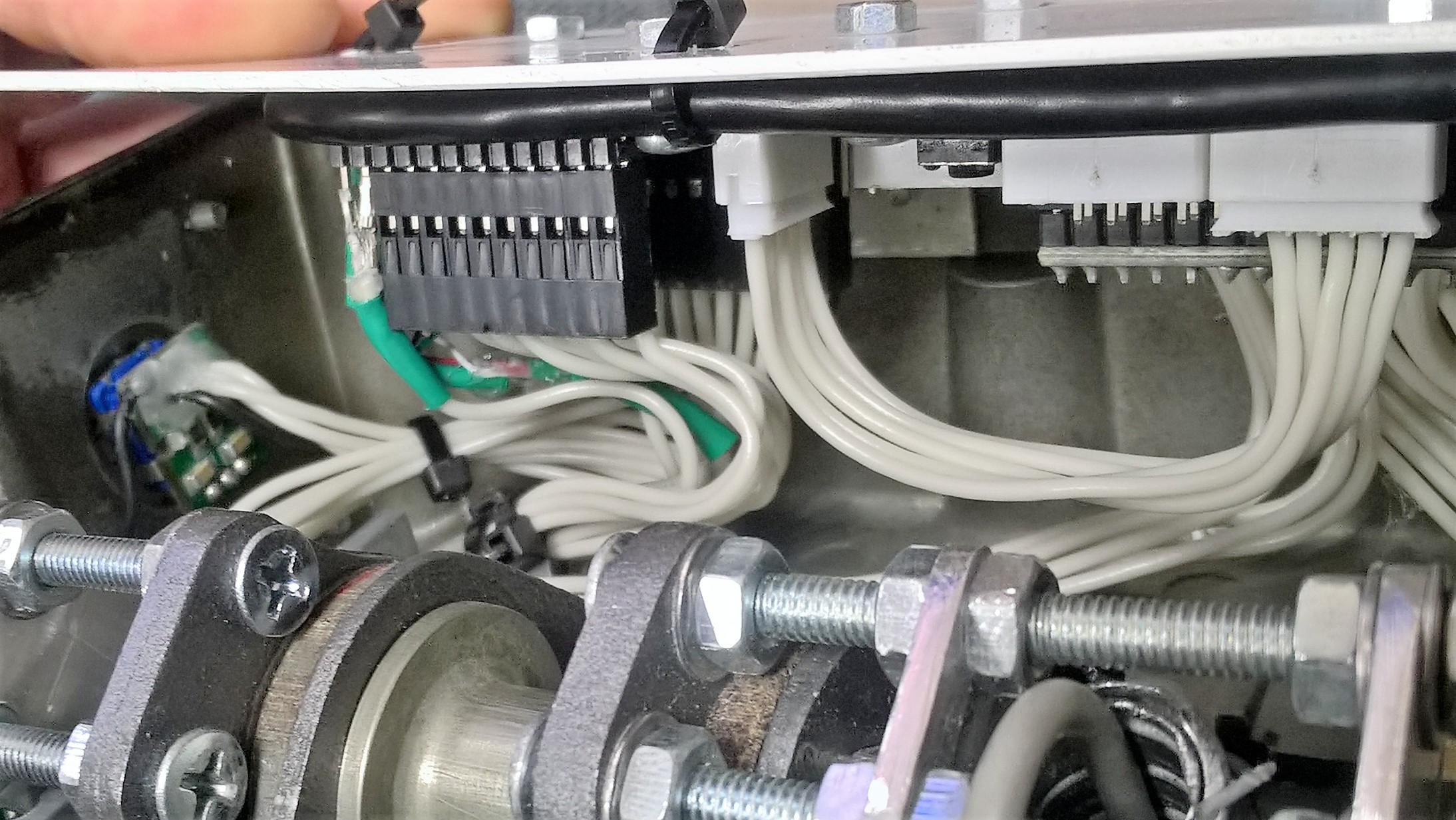

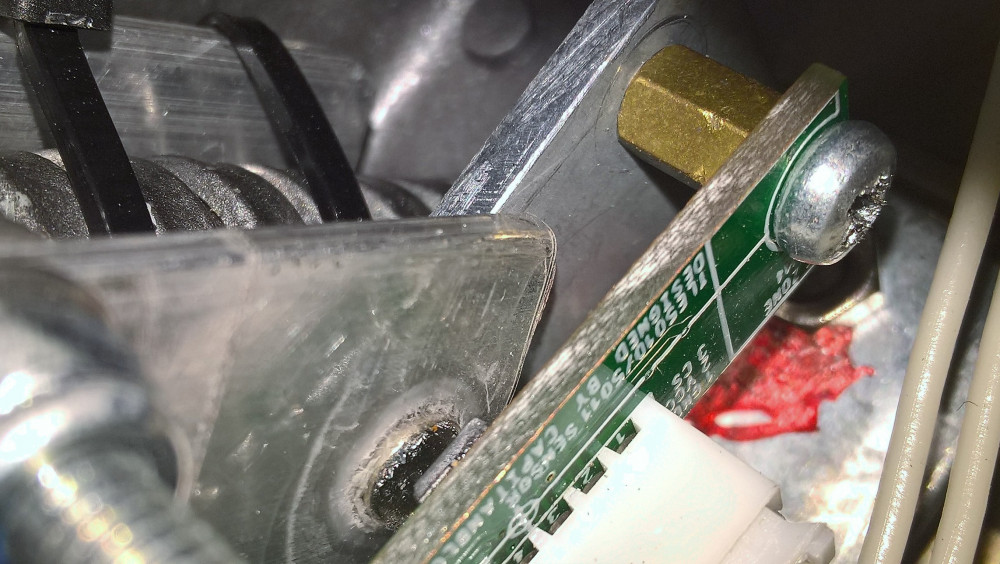

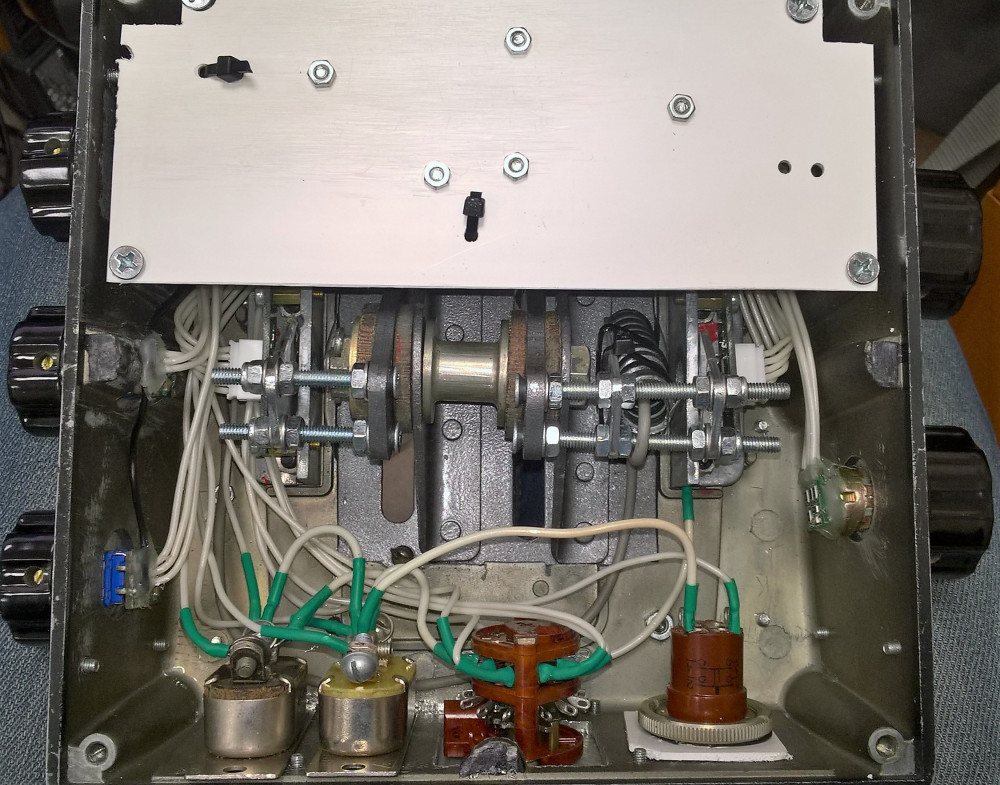

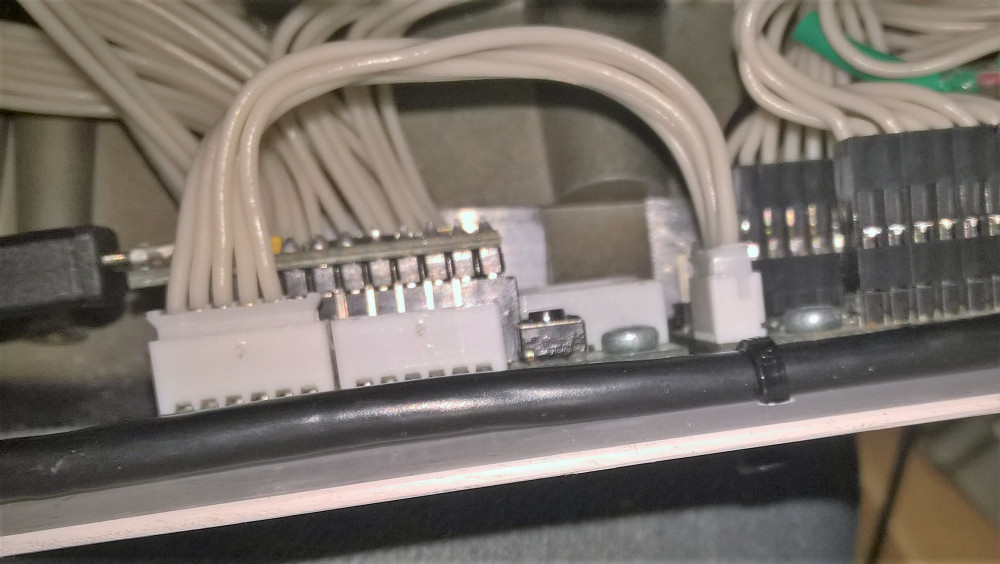

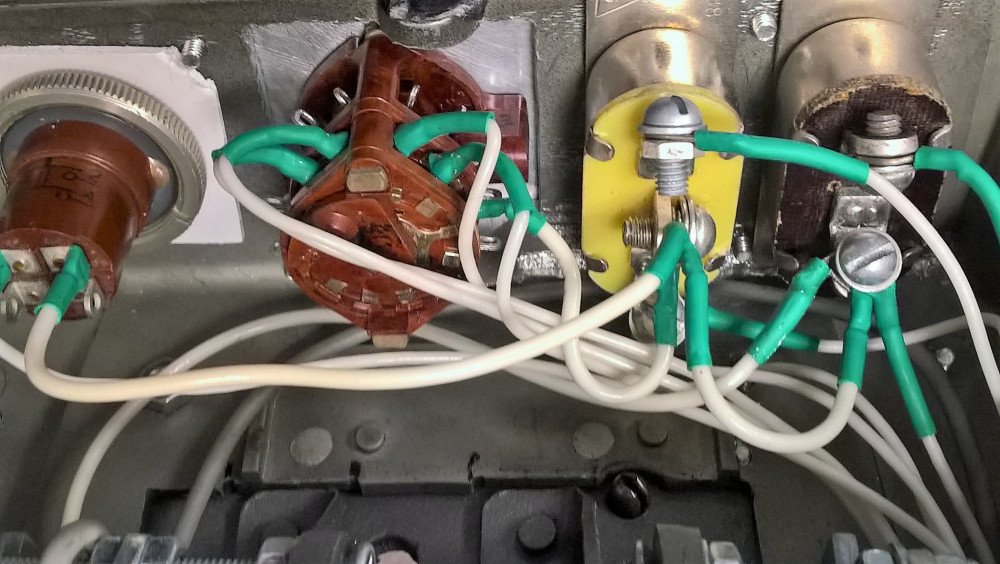

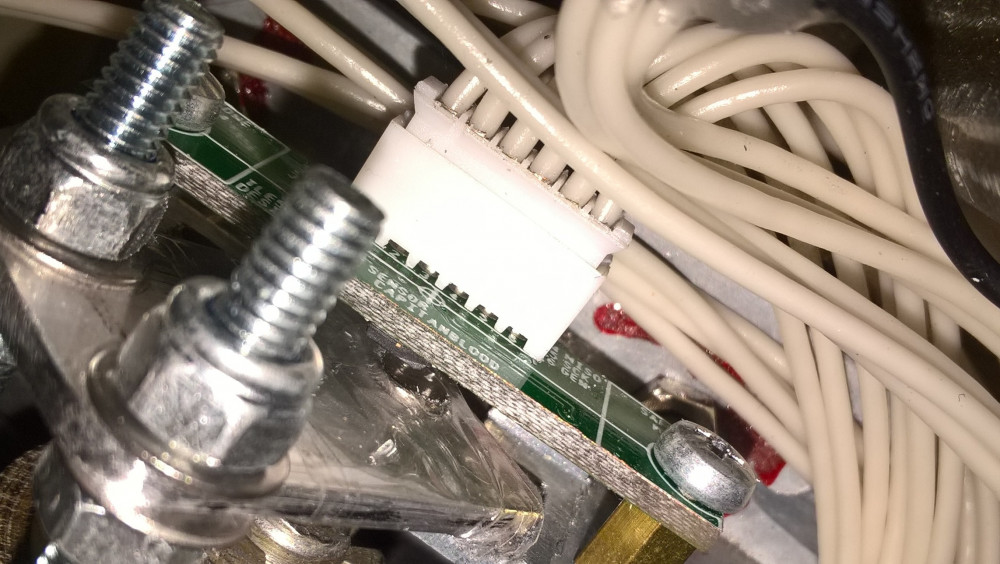

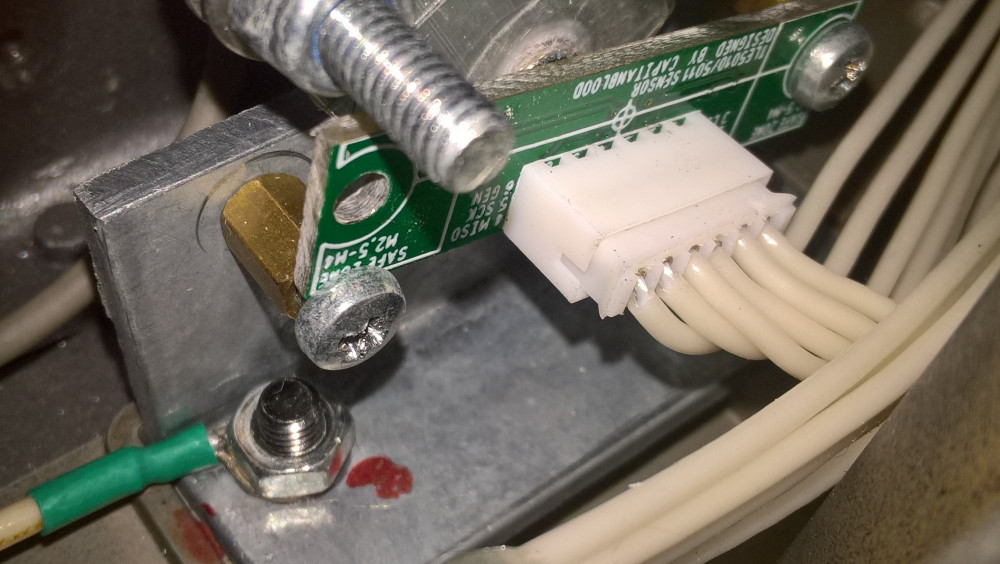

Внутренности РУД





Изменено 14 мая 2019 пользователем capitanblood

[Botanik]

06.04.2019 в 15:47, capitanblood сказал:

Во, раз вы приложили такую фотку есть повод поинтересоваться. Чем управляет вращение ручки на РУД курсанта через тросовую протяжку.

как У  FW 190D

[capitanblood]

1 час назад, Milverton сказал:

Можно несколько дилетантских вопросов?

1. Регулируется ли как-то "загруз"?

2. Не скрипит ли при работе железная оплётка проводов?

3. Можно ли удалить жёлтое покрытие ручки и добраться до родного рифления?



п.с. Теме ап!

1. Конструктивно "загруз" РУД в Л-29 регулируется в передней кабине, так как данный РУД из второй кабины, то "загруз" штатно никак не регулируется. Ход рычагов плавный, без рывков. Теоретически можно изменить усилие прилагаемое к рычагам, но для этого его придется разобрать и скорее всего плавность хода потеряется.

2. Оплётка не скрипит.

3. Желтое покрытие легко снимается, так как сделано из термоусадки, но родное рифление на разных экземплярах РУДов сильно отличается, где-то оно глубокое, где-то не очень, да и длительный период эксплуатации тоже немного повлиял на ее качество. Я могу сделать несколько фоток без термоусадки, но только через неделю, сейчас в отпуске.

Изменено 26 мая 2019 пользователем capitanblood

[capitanblood]

Один экземпляр нашел нового владельца. Если вдруг появится желающий приобрести оставшийся, я готов подумать.
