Опрос по адаптерам устройств управления к кронштейнам ВКБ

[JGr124_boRada]

Тема интересная, но боюсь сейчас это будет только в ущерб остальным продуктам. К сожалению...

[VogelS]

Только что, JGr124_boRada сказал:

Тема интересная, но боюсь сейчас это будет только в ущерб остальным продуктам. К сожалению...

Вот у одного пилота сделано, мониторы с али стоимость копейки.

[=Ping=Sarmatt]

Только что, JGr124_boRada сказал:

Тема интересная, но боюсь сейчас это будет только в ущерб остальным продуктам. К сожалению...

Если будете делать свои рамки с мониторами, то тема интересная, а доработкой Thrustmaster MFD Cougar Pack на мой взгляд сомнительная для ВКБ

[VogelS]

Они эти рамки отольют используя отходы от производства ручек  без отходное производство, а баксов за 50-100 я бы купил. Но вкб как всегда извернется и будет продавать по 20-30 :))

[JGr124_boRada]

А в каком положении вы бы устанавливали панели? Угол, высота (от стола, например)

Это в комплекте?

[Johnet]

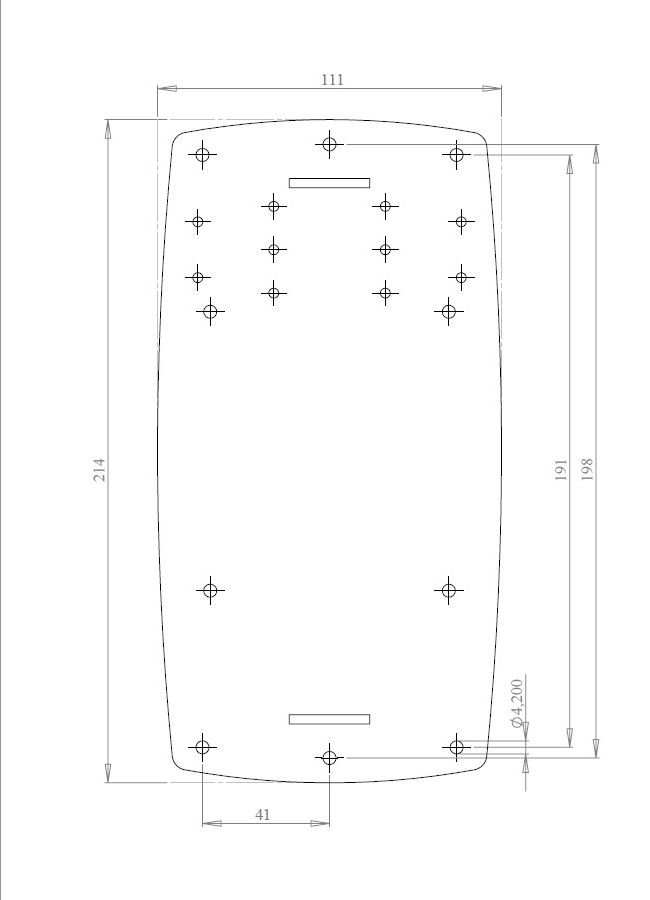

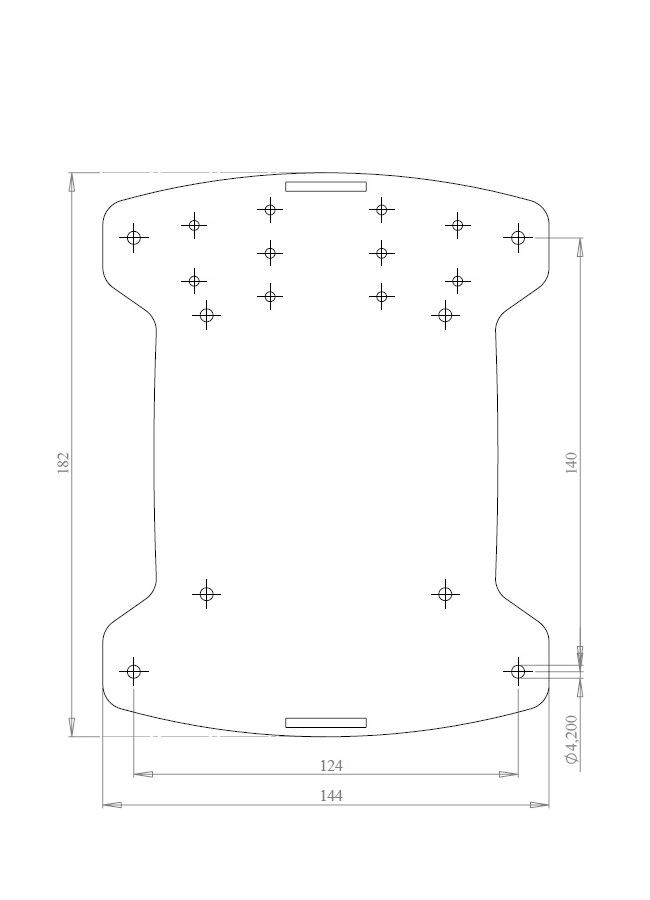

Размеры крепления BRD-DS



Скрытый текст





Изменено 29 марта 2019 пользователем Johnet

[VogelS]

28 минут назад, JGr124_boRada сказал:

А в каком положении вы бы устанавливали панели? Угол, высота (от стола, например)

Это в комплекте?

На фото выше видно - две на кромке стола, средняя ниже - все как в кабине f18. В теории, если кронштейн с РУС расположен по центру, то среднюю панель можно крепить на кронштен над РУСом.

Изменено 29 марта 2019 пользователем VogelS

[MongolXP]

Раз пошла такая пьянка, то помимо MFD панелей от TM хотелось бы предложить придумать крапления и для Stream Deck https://www.elgato.com/en/gaming/stream-deck. Однако, про  панели, ни на подтравке нет никаких отверстий для крепления.  Однако, эта панель при своих внешних габаритах 118 х 84 х 21 мм она хорошо встанет в рамку 113 х 79 мм. А если рамку сделать 114 х 80 мм, то благорадаря сужающейся задней части панель и войдёт в рамку, и её слегка заклинит.



А MFD от Хрустмастера после приобретения Stream Deck я отнёс в гараж, ибо как панель с динамическими кнопками она сильно удобнее.



Изменено 29 марта 2019 пользователем MongolXP

[Inkota]

8 часов назад, JGr124_boRada сказал:

А в каком положении вы бы устанавливали панели? Угол, высота (от стола, например)

Это в комплекте?



Скрытый текст

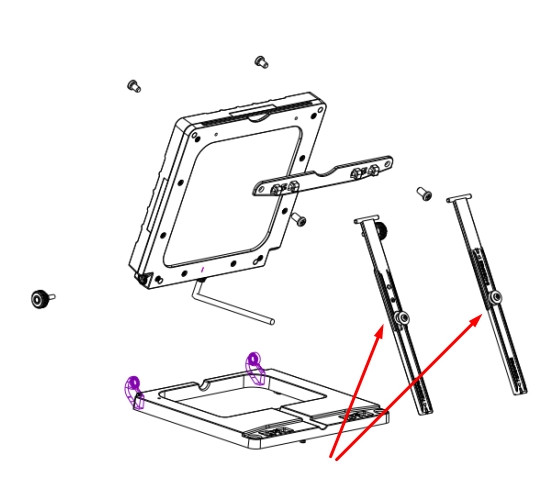

Все, что на фотографии, в комплекте. Выделенные вами детали - регулируемые по длине пластинки, для изменения угла наклона самой панели. Они для настольного расположения.

По высоте, и углу тут индивидуально, у меня стол выше стандартных, мне удобно на таком уровне и с небольшим наклоном:

Скрытый текст

В случае жесткого крепления к кронштейну, тут мне видятся два варианта: либо так же по центру кронштейна, либо с возможностью размещения сбоку, т.к. на кронштейне так же есть отверстия для закрепления. И тот и этот вариант позволяют регулировать высоту. Если не будет возможности регулировать угол наклона, вообще не расстроюсь.

[Elsa]

Для панелей Saitek Flight Panels, MFD TM, любой прямоугольной клавиатуры итд сделала из подручных средств универсальные держалки. В них можно закрепить множество девайсов, скорее всего можно и Стрим Дэк. Главное требование - можно быстро заменить на другое, убрать, поднять-повернуть итд... так как разным самолетам нужно разное. ? На фотках MFD и пара Радиопанелей в оригинальной рамке.



Скрытый текст





Скрытый текст







Изменено 29 марта 2019 пользователем Elsa

[MaziLLa]

Нет Мамбы, можно было добавить.

[=19GvFAB=Vasila]

Надеюсь Thrustmaster Warthog Throttle и РУД кота - Coguar подразумевает.

[JGr124_boRada]

14 часов назад, VasIL2 сказал:

Надеюсь Thrustmaster Warthog Throttle и РУД кота - Coguar подразумевает.

Нет. Совершенно разные корпуса, и к тому же у Кугара нет точек крепления.  А как-то на скотч ... ну тут уж сам пользователь решит.

[I./KG40_BOPOH]

TECS+Gunfighter Pro MkII (RevB) SCG «KOSMOSIMA» Premium

[JGr124_boRada]

 28.03.2019 в 14:43, JGr124_boRada сказал:

Некоторые размеры только по сообщениям пользователей проставлены, необходимо будет их проверять.



Спасибо всем кто поучавствовал в сборе информации.

Нужна еще помощь:

Необходимо, перед заказом партии, по тест-образцам проверить крепления на своих джойстиках (совпадение отверстий и их диаметр)

Я изготовил копии из 3 мм фанеры и бесплатно вышлю владельцам джойстиков из этого списка:

• X-55 (56) Throttle\Joystick Saitek &Logitech
• Saitek X-65 Throttle\Joystick
• CH Fighterstick
• CH PRO Throttle
• Logitech G940 Throttle\Joystick

Приоритет по наличии UCM (номер заказа) и времени подачи заявки

Saitek X-65 Throttle\Joystick   -  пока нет, я не нашел размеров.

[JGr124_boRada]

1 час назад, JGr124_boRada сказал:

Saitek X-65 Throttle\Joystick   -  пока нет, я не нашел размеров.

Может у кого-то есть, просьба замерять размерность отверстий крепления.

[Dmitriy1984]

Есть руд х55.

[=AD=AlmanAndorrano]

14 часов назад, JGr124_boRada сказал:





Необходимо, перед заказом партии, по тест-образцам проверить крепления на своих джойстиках (совпадение отверстий и их диаметр)

Я изготовил копии из 3 мм фанеры и бесплатно вышлю владельцам джойстиков из этого списка:



• CH PRO Throttle

Приоритет по наличии UCM (номер заказа) и времени подачи заявки



куды жать чтобы заказать?

[LEX0iD]

13 часов назад, JGr124_boRada сказал:

Может у кого-то есть, просьба замерять размерность отверстий крепления.

Есть такое. Есть сам РУД и металлическая планка под него, где именно мерять?

[JGr124_boRada]

1 час назад, =U2=Alman сказал:

куды жать чтобы заказать?

Достаточно написать тут или в личку. Номер заказа и какой джойстик. Но заказу я беру адрес доставки

1 час назад, LEX0iD сказал:

Есть такое. Есть сам РУД и металлическая планка под него, где именно мерять?

 Вопрос: это сквозные отверстия?  Какая металлическая планка? Не видел на фото.

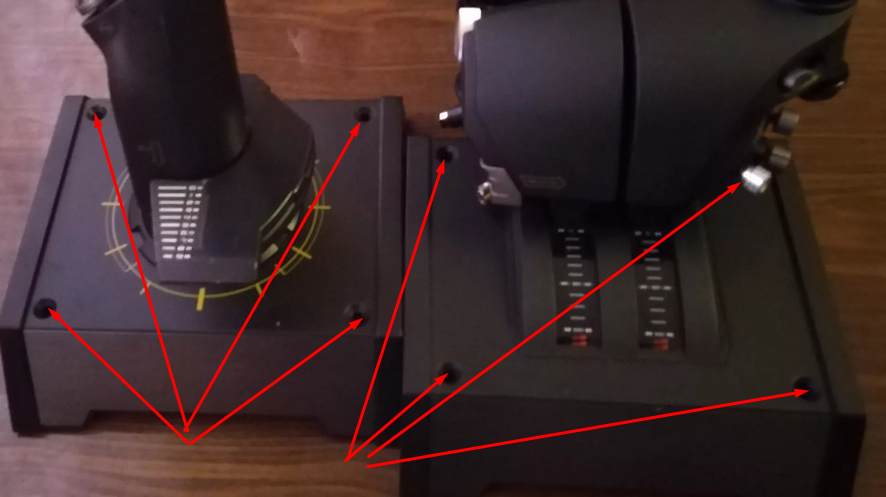

В общем то:  как крепить рус и руд, может какие-то  элементы крепления у них есть снизу

Изменено 5 октября 2020 пользователем JGr124_boRada

[LEX0iD]

Только что, JGr124_boRada сказал:

 Вопрос: это сквозные отверстия?  Какая металлическая планка? Не видел на фото.

В общем то:  как крепить рус и руд, какие элементы крепления у них есть снизу

Да, эти отверстия сквозные. в комплекте с джоем шли две крепежных площадки из металла. Чуть позже отпишусь по размерам и приложу фото.

[JGr124_boRada]

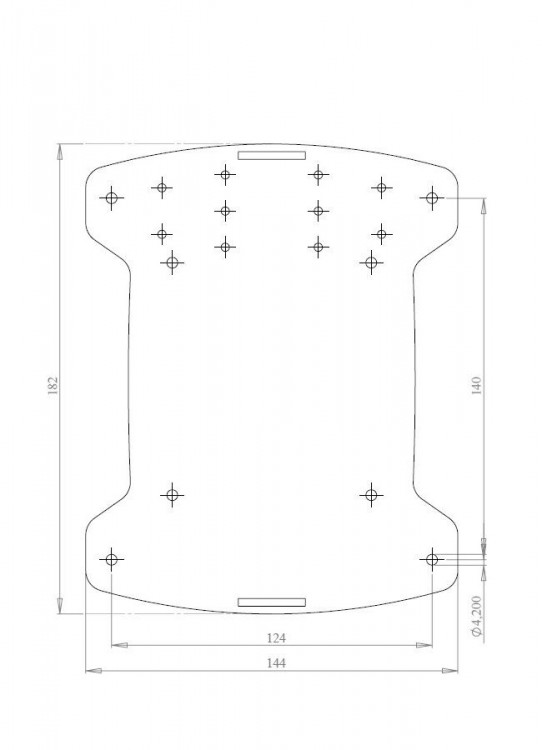

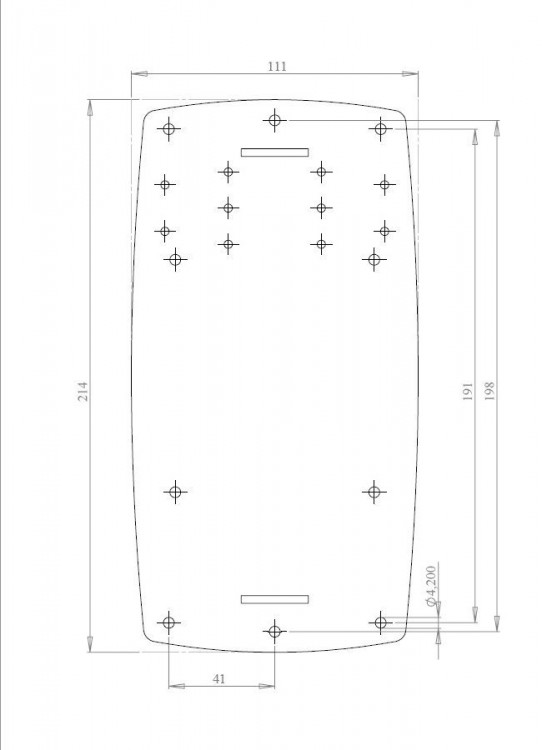

Ок, спс.  В таком примерно формате. И диаметр отверстий, примерно. Т.е. под какие винты, М4, м5 или М6

Скрытый текст



Изменено 5 октября 2020 пользователем JGr124_boRada

[=AD=AlmanAndorrano]

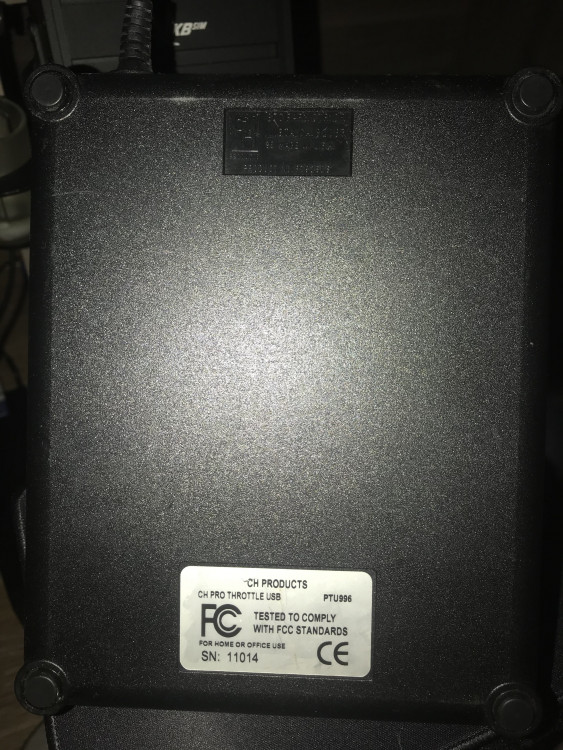

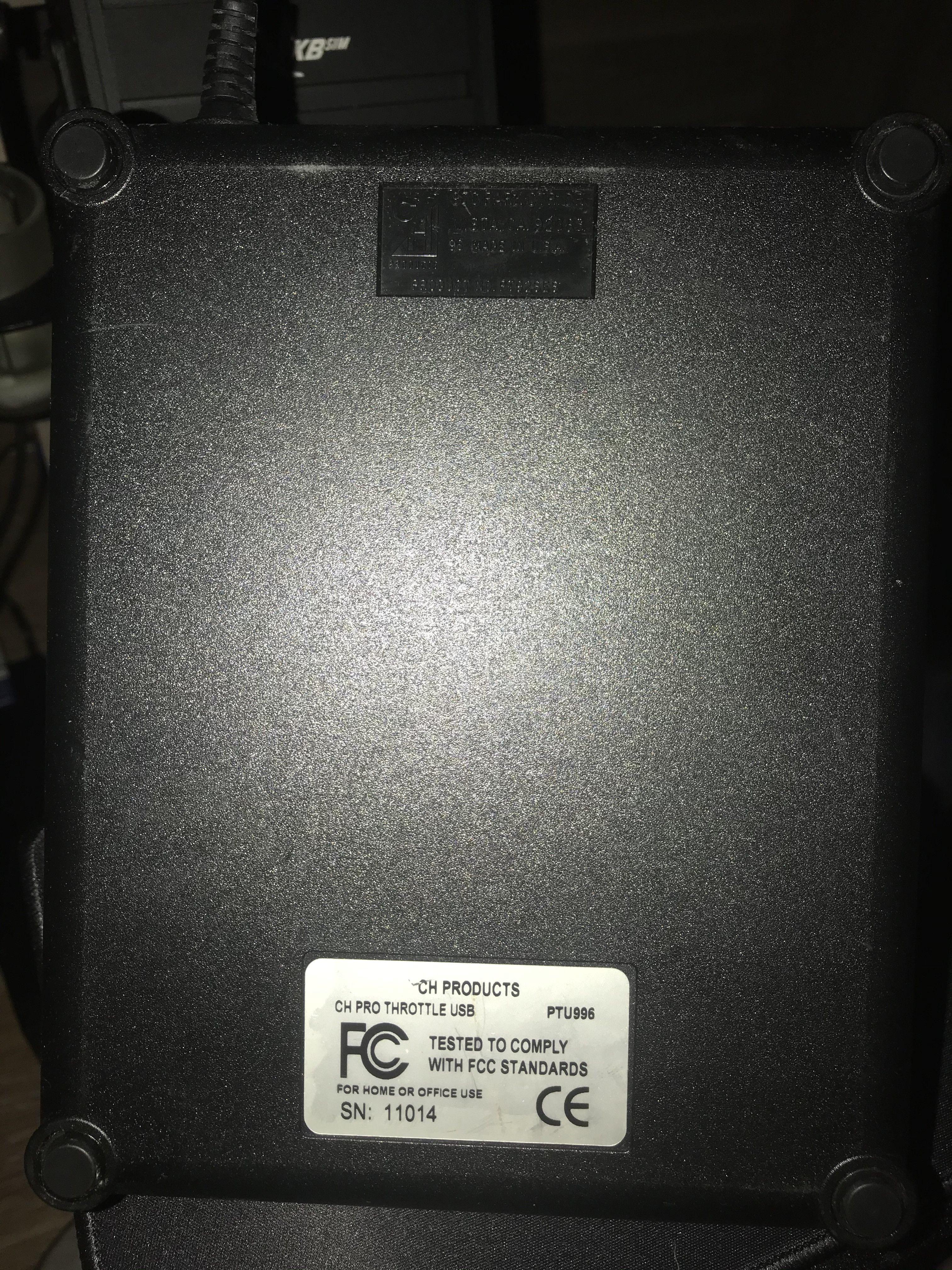

СН наверное вряд ли как то закрепить возможно (только колхозить)



[JGr124_boRada]

Может под резиновыми ножками скрыто отверстие с резьбой?

Мне ранее давали  размер 142х180, под крепление.

Изменено 5 октября 2020 пользователем JGr124_boRada

[=AD=AlmanAndorrano]

8 минут назад, JGr124_boRada сказал:

Может под резиновыми ножками скрыто отверстие с резьбой?

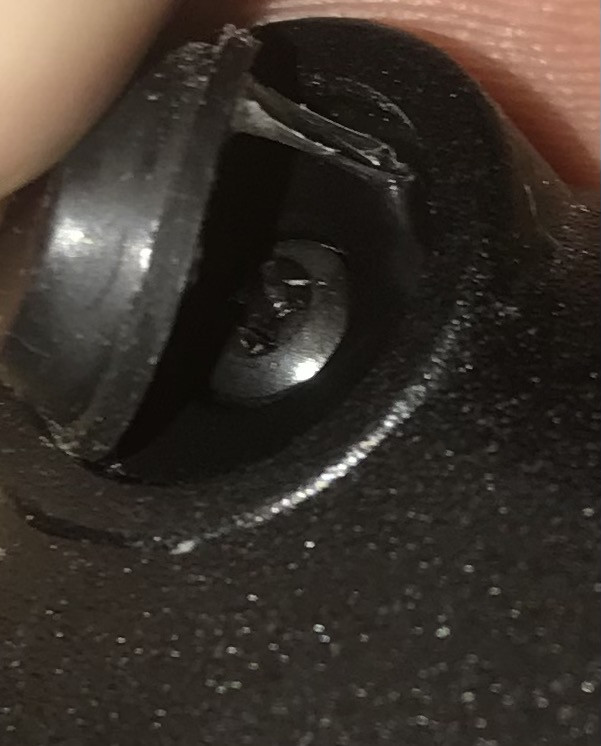

они приклеены

[JGr124_boRada]

хммм..

[=AD=AlmanAndorrano]

2 минуты назад, JGr124_boRada сказал:

хммм..

там винт скрепляет две половины руда

[JGr124_boRada]

Понятно, спасибо.  Значит мне дали неверные сведения.

[LEX0iD]

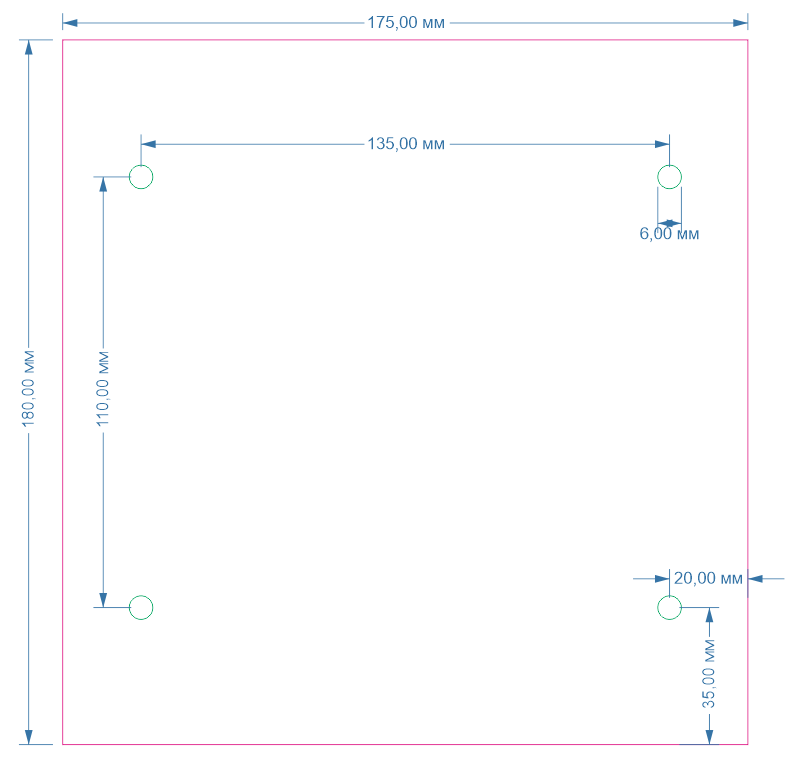

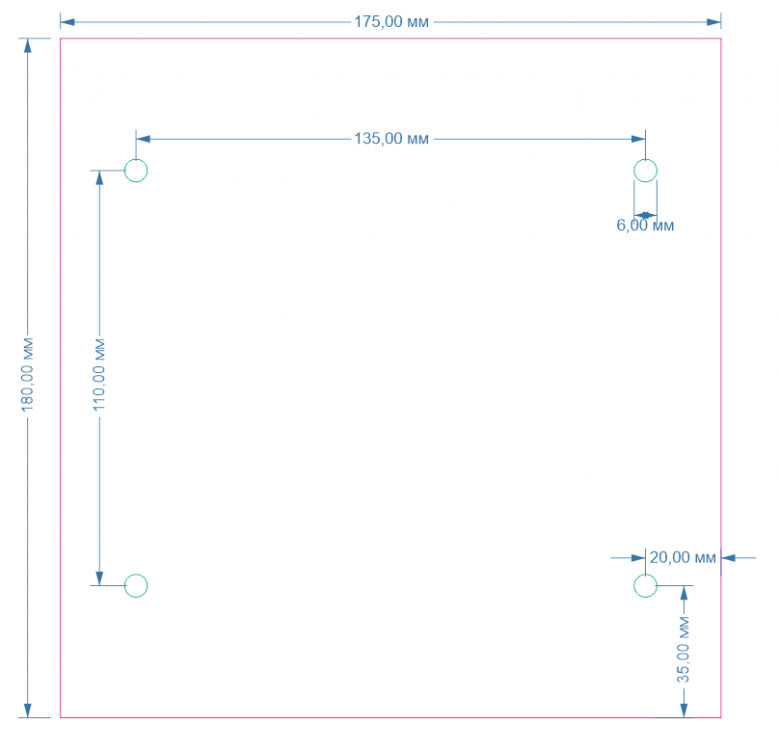

Вот, вроде ничего не упустил... Внешний контур - размер базы.  РУД и РУС одинаковые.

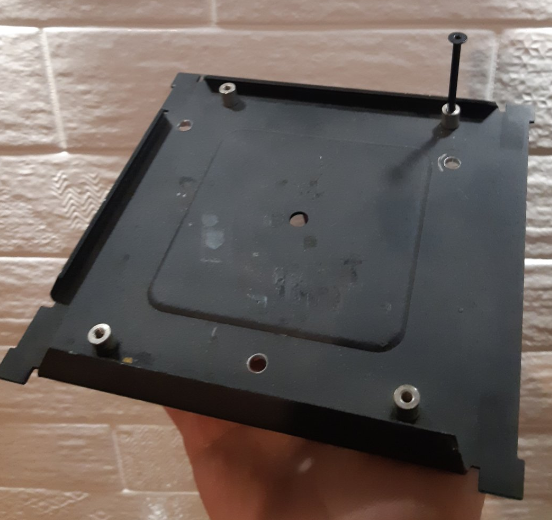

Пластины/основания.. которые шли в комплекте. Крепежные винты М5, под шестигранник.
