3D Клипса

[72AG_Lar]

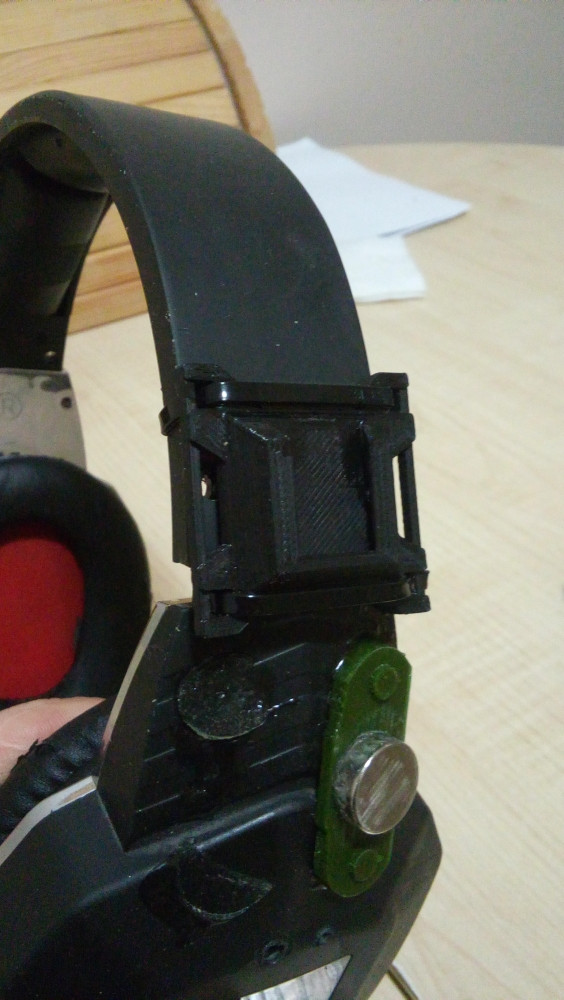

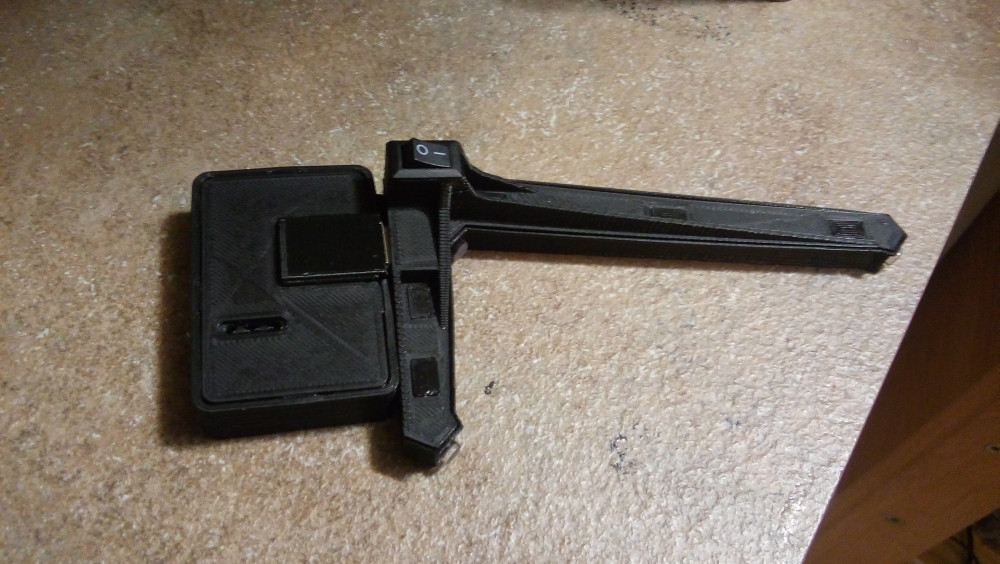

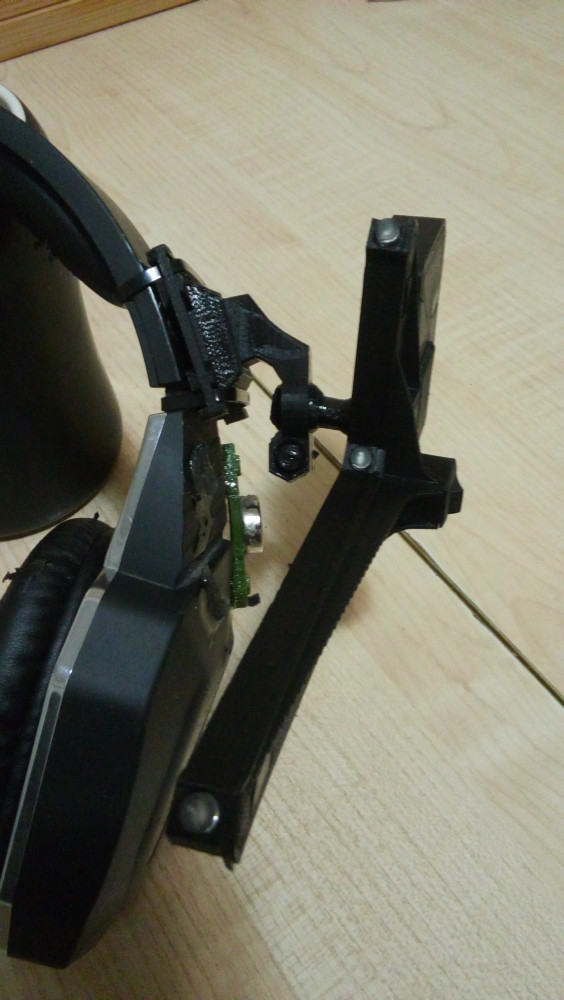

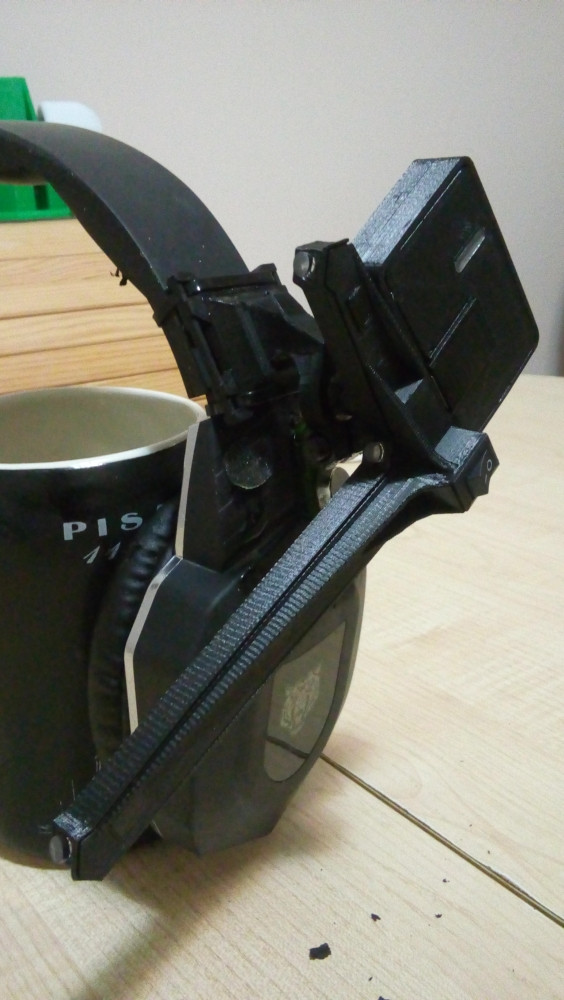

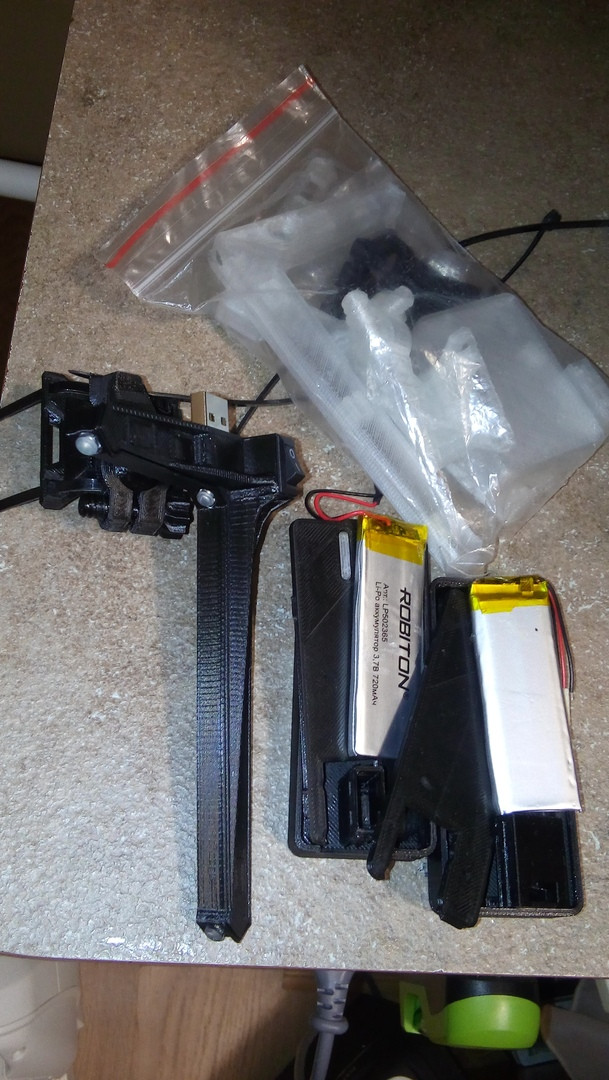

Проект для 3Д принтера,

уже можно собирать

делалось так чтобы все кроме электроники можно напечатать.

аккумулятор сменный заряжается от телефонной зарядки.



2 детали печатаются с поддержкой POD.STL , RAMA_K.STL









klipsa_STL_4.rar







Все можно найти на АЛИ



LP383450, Аккумулятор литий-полимерный (Li-Pol) 800мАч 3.7В, с защитой

https://www.chipdip....obiton-lp383450

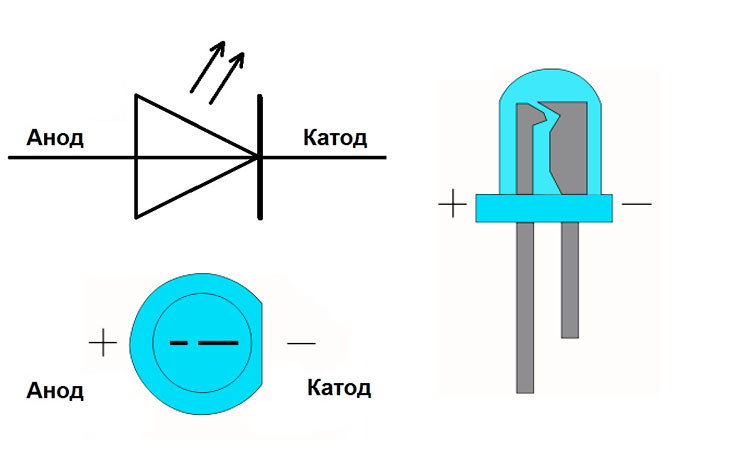

L-7113SF6C (L-53SF6C), Светодиод ИК d=5мм 860нм 100мВт

https://www.chipdip....мм 860нм 100мВт



GNL-5012GD, Светодиод зеленый 60° d=5мм 8мКд 565нМ (Green)

https://www.chipdip....д 565нМ (Green)

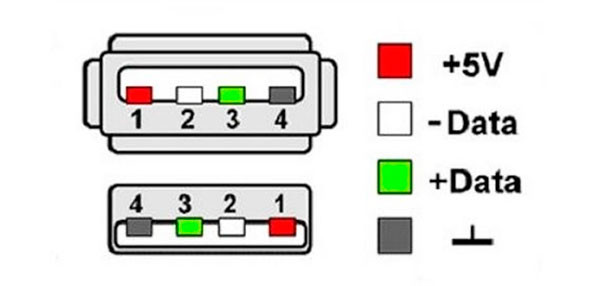

USBA-1JS (DS1095-10), Розетка на плату прямая, тип A (белая)

https://www.chipdip...., тип A (белая)



USB-AR (DS1097-B), Вилка угловая на плату, тип А

https://www.chipdip....usb-ar-ds1097-b



CF-100 (С1-4) 1 Вт, 56 кОм, 5%, Резистор углеродистый

https://www.chipdip....ор углеродистый



SMRS-101-1C3 B/B, Переключатель ON-OFF (1A 250VAC) SPST 2P

https://www.chipdip....250VAC) SPST 2P



TP4056 charge module with protection, Зарядное устройство для li-ion аккумуляторов, 1А

https://www.chipdip....ion аккумулятор



Плата зарядки может отличатся на пару десятых миллиметра

Изменено 27 февраля 2019 пользователем 72AG_Lar

[72AG_Lar]

Внес не существенные правки в проект





klipsa_STL_4_01.rar

[72AG_Lar]

поправил винт



VInt.rar





Изменено 1 марта 2019 пользователем 72AG_Lar

[72AG_Lar]

https://www.thingiverse.com/thing:3470378



https://3dtoday.ru/3d-models/khobbi/sdelay-sam/track_ir_clip/

[72AG_Lar]

фильтр на камеру

https://www.thingiverse.com/thing:3456870

[72AG_Lar]

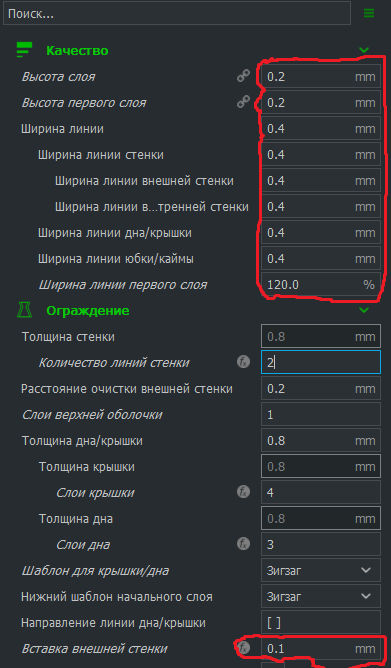

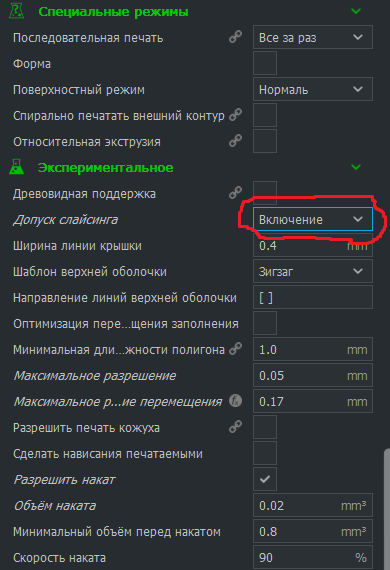

При загрузке в "куру" не всегда корректно нарезаются

RAMA_K

POD



добавил новою коробку под аккумулятор



Track.rar

[72AG_Lar]

проекты



https://3dtoday.ru/3d-models/khobbi/sdelay-sam/track_ir_clip



https://www.thingiverse.com/thing:3470378
