Документы: отчёты, стрельбы, испытания, памятки, руководства.

В другой игре про танки я использовал реальную памятку создав непобедимую роту Тигров. Так что эффективность руководства 146%. Ну и мемуары Отто Кариуса пригодились.

Merkblatt 47а/29 "Подготовка и применение рот тяжелых танков "Тигр"
от 20 мая 1943 года.

"А. Цели, задачи и организация рот тяжелых танков

1. Огромная огневая мощь, прочная броня, высокая проходимость и внушительная сила - это отличительные качества тяжелых танков. Рота тяжелых танков может:
* Атаковать укрепленную оборону противника, двигаясь в первом эшелоне;
* Бороться с тяжелыми танками и другой бронетехникой противника на любых, включая самые дальние, дистанциях;
* Наносить решительные удары по обороне противника;
* Прорывать укрепленные позиции противника.

2. Рота тяжелых танков - мощнейший боевой инструмент панцерваффе. Как правило, рота действует в составе батальона тяжелых танков, совершая быстрые прорывы вражеской обороны, используя концентрированный огонь и пользуясь хорошей защищенностью.

3. Большая масса тяжелых танков ограничивает их движение по мостам. Обычно требуется усиление мостов, подготовка дорог или разведка речных бродов.

4. Рота организована следующим образом:

a) Kampfstaffel (боевые подразделения)
Kompanietrupp (штаб роты) - два PzKpfw VI
1.-3. Zug (1-й, 2-й, 3-й взводы) - по четыре PzKpfw VI в каждом

б) Raederstafifel (моторизованныетыловые подразделения)
Kompanie-Trupp (штаб роты)
Sanitaets-Dienst (медицинская служба)
Kfz.-lnstandsetzungsgruppe (секция технического обслуживания)
Gefechtstross I (боевой обоз I)
Gefechtstross II (боевой обоз II)
Gepaecktross (вещевой обоз)

Б. Подготовка экипажей тяжелых танков

5. Подготовка экипажей танков Panzerkampfwagen VI "Tiger" производится с помощью следующих пособий:

а. Памятка по подготовке экипажей танков "Тигр".
б. Описание (D 214) пушки 8.8 cm KwK. 36.
в. Инструкции и упражнения по стрельбе.
г. Описание (D656/22) и руководство по эксплуатации башенных механизмов.
д. Описание (D656/21) и руководство по эксплуатации механизмов корпуса танка.
е. Руководство механика-водителя танка "Тигр" (включая описание технического обслуживания).
ж. Руководство по эксплуатации радиостанции (H.Dv.421/4, D613/12 и D1008/1).
з. Руководство по перевозке танков "Тигр" по железной дороге (D659/2).
и. Руководство по ремонту танка "Тигр" (D659/4).

В. Действия отдельных танков Panzerkampfwagen VI.

6. Танки PzKpfw VI, как правило, действуют в составе взвода. В качестве исключения допускаются действия в составе отделения (Halbzug) или индивидуальные действия при охране районов отдыха и сосредоточения своей части. Тем не менее, гибель командира взвода или командира отделения, выход из строя радиостанции, или действие на закрытой территории - явления, довольно часто встречающиеся на практике, поэтому экипаж каждого танка "Тигр" должен уметь действовать самостоятельно.

7. Основное оружие танка "Тигр" - пушка 8,8 cm KwK. Пушка предназначена для поражения следующих целей (в порядке приоритета):
* Бронетехники и дотов (с помощью бронебойных боеприпасов - Panzergranaten);
* Огневые точки, противотанковые пушки, артиллерийские орудия и кучные цели (с помощью фугасных боеприпасов - Sprenggranaten). Пушка 8,8 cm KwK отличается большой прицельной дальностью огня, что позволяет поражать достаточно удаленные цели.

8. С помощью артиллерийского квадранта танк может вести огонь по целям, удаленным до 9000 м. Тем не менее, эффективный огонь возможен лишь по целям, удаленным на расстояние не превышающее 5000 м, и то при условии хорошей видимости и большого скопления целей. Стрельба по удаленным целям также допускается в том случае, если танк физически не может приблизиться (естественные или искусственные преграды) или если цель может в любой момент исчезнуть.

9. Вести огонь из пушки следует остановив танк. Огневую позицию следует выбрать так, чтобы танк был развернут лбом к противнику. При возможности следует маскировать огневые позиции или окапывать танк.

10. 88-мм снаряды обладают пологой траекторией, что следует учитывать при стрельбе "через голову" своих войск.

11. С помощью башенного и курсового пулеметов танк может бороться с близкими небронированными целями. По скоплению пехоты и автотранспорта противника допустимо вести огонь из пулеметов на дистанциях до 800 метров.

Г. Взвод

I. Общая часть.

12. Командир взвода (Zugfuehrer) отвечает за боеготовность своего взвода. Принимая приказы командира роты, командир взвода управляет действиями своего взвода по радио, с помощью условных сигналов, или по команде "делай как я".

13. Взвод состоит из четырех танков PzKpfw VI. Организационно взвод подразделяется на два отделения (Halpzuege). Командир взвода одновременно командует первым отделением, а вторым отделением командует командир отделения (Halbzugfuehrer).

II. Боевые порядки и движение.

См. прилагаемые схемы.

Различные типы тактического построения взвода танков "Тигр". Строй "Reihe" использовался для сбора танков в колонну и маршей, "Linie" - для сосредоточения танков, "Doppelreihe" - для атак и маршей вглубь территории противника, "Kei"» - самое распространенное построение для атак, интервал между танками - 100 м.

III. Бой

15. Взвод ведет бой в составе роты тяжелых танков. В качестве исключения допускается вести бой совместно с ротой средних танков или ротой гренадер с целью поддержать танки или пехоту в сложной боевой ситуации.

16. Взвод ведет наступление, непрерывно чередуя движение и огонь. Отделения и отдельные танки поддерживают и прикрывают друг друга. Рекомендуется быстро менять огневые позиции, останавливаясь лишь для того, чтобы сделать несколько выстрелов. Между двумя остановками танк должен проходить не менее 200 метров. Необходимо постоянно менять направление движения, по возможности используя естественные укрытия.

Д. Рота

I. Общая часть

17. Один или два PzKpfw VI находятся при штабе роты (Kompanietrupp). Один танк "Тигр" служит танком командира роты, а второй состоит в резерве. При штабе роты также находятся три курьера-мотоциклиста. С началом боя курьеры и автомобиль командира роты отправляются в боевой обоз I.

II. Боевые порядки и движение

16. См. прилагаемые схемы.



Тактическое построение роты "Тигров" Строй "Kolonne" использовался для сосредоточения, "Reihe" - для маршей, "Doppelreihe" - для маршей после прорыва фронта, "Keil" и "Breitkeil" - для атак на равнинах (размер строя - 700 м по фронту и 400 м вглубь).

III. Управление

19. Командование ротой тяжелых танков осуществляется в целом по тем же принципам, что и командование ротой средних танков.

IV. На марше

20. Всегда следует проводить предварительную разведку маршрута движения, так как тяжелые танки обладают значительными габаритами и массой. По возможности маршруты можно прокладывать с использованием результатов аэрофотосъемки. Тем не менее, не следует чрезмерно перестраховываться. Если мост может выдержать тяжелый танк, то нужно использовать этот мост.

21. Не следует колонне "Тигров" разбивать колонны других частей, особенно при движении по мосту или через длинные теснины. Если "Тигр" выйдет из строя, то он может преградить дорогу для всего транспорта и бронетехники, следующих за ним.

22. Двигаясь ночью, особенно в пасмурную погоду или новолуние, следует посадить одного из членов экипажа на левое крыло танка. Этот танкист будет помогать механику-водителю ориентироваться во время движения.

23. Тяжелые танки нуждаются в частых остановках для технического обслуживания. Остановку следует сделать через 5 км после начала движения, а затем проводить их каждые 10-15 км.

24. По возможности следует двигаться по мягкому грунту, поскольку твердый грунт и дороги с твердым покрытием приводят к сильным вибрациям танка при движении, что становится причиной частых поломок. Особенно подвержены поломкам из-за вибрации опорные катки внутреннего ряда. Средняя скорость движения на марше в дневное время составляет 10-15 км/ч, в ночное время 7-10 км/ч.

V. Подготовка к бою

25. Рев моторов тяжелых танков слышен издалека, особенно ночью. Поэтому нужно тщательно выбирать место сосредоточения, учитывая направление ветра, открытость территории, чтобы сохранить элемент внезапности.

26. Выступив с места сосредоточения, нужно сделать у передовой остановку, чтобы полностью заправить топливные баки, обеспечив тем самым максимальный запас хода во время боя.

27. Прибыв на место сосредоточения, следует позаботиться о том, чтобы уничтожить широкую колею, оставляемую танками. Благодаря этому, появление танков на фронте не будет засечено авиаразведкой противника.

28. Если выход на место сосредоточения происходит днем, машины роты следует как можно шире распределить. Во время маршей танки следует маскировать с помощью веток и маскировочных сетей.

VI. Бой

А. Наступление

29. Роты тяжелых танков должны наступать в составе батальона.

30. Как правило наступательный порядок роты - Breitkeil.

31. Чередуя огонь с движением, рота прорывает оборону противника, быстро развивает прорыв, уничтожает бронетехнику, огневые гнезда, укрепления и артиллерию. Очень важно вовремя вывести из строя все противотанковое оружие противника на участке наступления.

32. Командир роты должен координировать действия танков роты, для достижения максимального эффекта.

33. Следует особое внимание обращать на фланги.

VII. Встречный танковый бой

34. Одна из главных задач тяжелых танков "Тигр" - борьба с танками противника. Эта задача имеет приоритет над всеми другими задачами.

35. Основа успеха лежит в умелых действиях командира роты, который управляет ротой с помощью коротких и четких приказов, оставляя командирам танков достаточный простор для самостоятельного действия. Как правило танки противника следует атаковать при первой возможности.

36. Следует сбивать противника с толку, постоянно меняя тактику атаки. Используйте следующие приемы:

а. Открыть огонь с замаскированных позиций (со скрытым корпусом, из лесной опушки, с окраины города).
б. Контратаковать противника, поддерживая плотный огонь по фронту и одновременно заходя во фланг. Подпустить противника как можно ближе. Чтобы лучше слышать танки противника, можно заглушить двигатели.
в. Заходить в тыл и во фланг, учитывая положение солнца, направление ветра и используя особенности местности.
г. Обходить труднопроходимые участки.
д. Если оборона противника оказалась неожиданно хорошей, немедленно отступить и повторить атаку на другом участке. Активно использовать дымовую завесу.
е. Перед боем в городе или на закрытой местности провести разведку с помощью спешенных гренадер.
ж. Непременно преследовать отступающие танки противника, стараясь нанести противнику как можно больший урон.

37. Подбитые и потерявшие ход танки противника следует уничтожать при отступлении.

Тактика батальонов тяжелых танков Merkblatt 47а/30 от 20 мая 1943 года.
"Применение батальона тяжелых танков "Тигр"

А. Цели, задачи и организация

Мощное вооружение и толстая броня делают "Тигров" мощнейшим оружием панцерваффе. Таким образом, батальон "Тигров" - эффективнейший наступательный инструмент. Основа успеха лежит в концентрированной и неумолимой атаке. Любое распыление батальона снижает его боевую эффективность. Предварительная подготовка к наступлению гарантирует успех. Батальоны "Тигров" - отдельные части, которые могут придаваться танковым дивизиям, чтобы усилить наступательную мощь на главном направлении. "Тигры" нельзя использовать на второстепенных направлениях или поручать им выполнение второстепенных задач.

Тяжелые танки предназначены для борьбы с крупными танковыми группировками противника и должны заниматься именно этим. Лишь уничтожив танки противника можно создать необходимые условия для применения средних и легких танков. Запрещается поручать "Тиграм" задачи, которые могут успешно решить средние танки и штурмовые орудия. По этим же соображениям, не следует использовать "Тигры" для разведки и патрулирования.

Батальон тяжелых танков организован следующим образом:
Abteilungstab (штаб батальона).
Stabs-Kompanie (штабная рота) в составе Nachrichten-Zug (взвод связи), gepanzerte Aufklaerungs-Zug (бронетанковый разведывательный взвод), Erkundungs-Zug (разведывательный взвод), Pionier-Zug (саперный взвод), Fliegerabwehr-Zug (взвод зенитной артиллерии).
3 schwere Panzer-Kompanien (три роты тяжелых танков)
Panzer-Werkstatt-Kompanie (танковая ремонтная рота)

Б. Применение

В общих чертах, батальон тяжелых танков следует применять также, как и другие танковые батальоны. Однако, следует учитывать некоторые особенности, характерные для "Тигра".

I. Марши

1. Поскольку "Тигры" - это наступательное оружие, поэтому танки часто перебрасывают с одного участка фронта на другой.

2. Командир батальона должен особенно тщательно выбирать маршруты движения.

3. Командир батальона отвечает за разведку маршрута. Разведка маршрута: состояние мостов, поиск бродов и узких мест - очень важна. Следует ознакомиться с картами, при возможности изучить материалы аэрофотосъемки с тем, чтобы заблаговременно выслать разведку и выделить саперов.

4. Во время долгих маршей, батальон тяжелых танков должен следовать отдельно от других танковых частей из-за технических причин.

5. Если грузоподъемность моста вызывает сомнения, то первой по мосту должны проходить автомобили и легкая бронетехника.

6. Средняя скорость на марше днем составляет 10-15 км/ч, а ночью 7-10 км/ч.

7. Тяжелые танки нуждаются в частых остановках для технического обслуживания. Остановку следует сделать через 5 км после начала движения, а затем проводить их каждые 10-15 км.

8. Во время маршей следует избегать дорог с твердым покрытием и твердого грунта.

II. Подготовка к бою

1. Чтобы сохранить элемент неожиданности, пункт сосредоточения следует выбрать достаточно далеко от передовой, поскольку рев танковых моторов слышен издалека. Следует учитывать силу и направление ветра.

2. Выдвинувшись в пункт сосредоточения, следует уничтожить следы от танковых гусениц, чтобы скрыть появление танков от авиаразведки противника.

III. Бой

1. Разведку перед боем следует проводить силами бронетанкового разведывательного взвода. При необходимости, легкие разведывательные танки могут участвовать в бою вместе с тяжелыми танками.

2. В бою "Тигры" действуют на самых ответственных участках. Остальные подразделения поддерживают тяжелые танки в бою. При необходимости батальон может действовать совместно с минерами и саперами.

3. Во время боя с танками противника быстрые и решительные действия командира предопределяют успех. Противника следует сбить с толку быстрой сменой тактики. Вот виды тактики, доказавшие свою эффективность:
а. Связать танки противника встречным боем с собственными средними или легкими танками. Тем временем "Тигры" должны зайти во фланг или с тыла.
б. Быстро атаковать "Тиграми" с фронта или с фланга, используя преимущество в огне и бронировании. Остальная бронетехника должна поддерживать действия "Тигров".

4. Не следует использовать "Тигры" в уличных боях, поскольку танку нужен простор для маневра и наведения пушки. Тоже следует сказать и в отношении леса.

5. "Тигры" хорошо подходят для преследования отступающего противника. Следует заранее обеспечить разведку, а также наладить подвоз топлива и боеприпасов.

Изменено 11 декабря 2019 пользователем [HTS]MadFather

19 января 2020

Цитата

Появление на советско-германском фронте немецкого тяжелого танка Pz.Kpfw.Tiger Ausf.E стало крайне неприятным сюрпризом. Прежде всего потому, что советская танковая и противотанковая артиллерия оказалась бесполезной против его брони. Впрочем, безвыходных положений не бывает, а потому командование Красной Армии приняло решение принять меры для борьбы с немецким зверем. Пока промышленность создавала ответ немецкому танку, прорабатывались методы борьбы имеющимися средствами. Посему уже весной 1943 года появились краткие инструкции по борьбе с немецким танком. Они могли немного отличаться друг от друга, но в целом суть одна. Базировались они, в том числе, на обстреле одного такого танка на НИБТ Полигоне. Не стоит удивляться обозначению "слон" - сиё животное было нарисовано на танках 502-го тяжелого танкового батальона. Кстати, подобные инструкции вполне работали. Чтобы победить танк, не обязательно его пробить, иногда вывести из строя можно и другими методами. Причем немцы ощутили это на себе уже на Курской Дуге.

источник https://yuripasholok.livejournal.com/12451720.html

11 февраля 2020

Подгон от авиаторов

Танк КВ, Руководство службы, 1941 г.

Танк КВ 1941.zip

12 февраля 2020

Танки. Атлас чертежей ходовой части. 1949 г.

https://drive.google.com/open?id=1USHI2yVc14PZhx9qISvjbMB5RG4EfTO7

28 октября 2020

На заметку "самоходчикам".

Цитата

Летом 1943 года, после того, как немцы стали массово применять тяжелые танки, в боекомплект М-30 ввели кумулятивный снаряд. Одновременно его ввели и в боекомплект СУ-122, имевшей ту же самую гаубицу как вооружение. Это весьма существенно повысило противотанковые возможности орудия, но не всё так просто. Кумулятив является весьма специфичным боеприпасом, что показывают и эти отчеты.

https://yuripasholok.livejournal.com/13085927.html

29 октября 2020

Интересная статейка о ЗСУ РККА на базе грузовиков

http://www.wio.ru/galgrnd/flak/spflak-ru.htm#

Изменено 29 октября 2020 пользователем =5GIAP=Eeafanas

26 июля 2021

Новые доки в списке - см. пометку 26.07.2021

27 августа 2021

Весьма любопытный док для тех, кто хоть раз пытался разобраться с советской 25-мм зениткой

ПРАКТИЧЕСКИЕ ВЫВОДЫ ПО ЭКСПЛУАТАЦИИ 25-мм ЗЕНИТНОЙ ПУШКИ ОБРАЗЦА 1941-1942 гг (9.11.1944, 243 зенап РГК)

1 сентября 2021

28.08.2021 в 01:21, Lofte сказал:

Весьма любопытный док для тех, кто хоть раз пытался разобраться с советской 25-мм зениткой

ПРАКТИЧЕСКИЕ ВЫВОДЫ ПО ЭКСПЛУАТАЦИИ 25-мм ЗЕНИТНОЙ ПУШКИ ОБРАЗЦА 1941-1942 гг (9.11.1944, 243 зенап РГК)

?
А по ФЛАКам выкладывались ли какие-либо материалы?

1 сентября 2021

8 часов назад, I./KG53Crowley сказал:

А по ФЛАКам выкладывались ли какие-либо материалы?

Все что есть наверху.

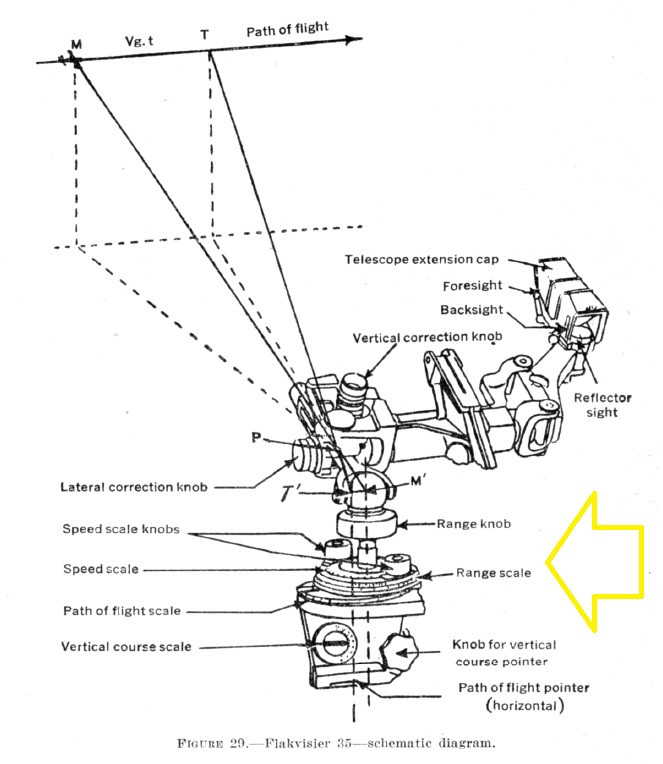

Насколько я понял, у Flak 38 намеренно или вынужденно отняли коллиматорный прицел и систему вноса корректуры (см. ниже).

Поэтому игрок вынужден стрелять по примитивному кольцевому прицелу либо наземному прицелу с малым полем зрения.

Поэтому эта зенитка не вызывает особого интереса..

Изменено 1 сентября 2021 пользователем Lofte

9 сентября 2021

Пара доков из фонда 500 на тему малокалиберной немецкой артиллерии:

9.6) Kriegsstärkenachweis(KStN) 2202(L) 1.10.43 RU/DE(Штат военного времени №2202(люфтваффе) батареи самоходных зенитных орудий от 1.10.1943 рус/нем)

По этому штату (правда от 40-го года) были укомплектованы зенитные батареии, в частности, в дивизиях СС "Рейх" и "Викинг".

9.7) Straßenschutz durch leichteund mittlere Flakartillerie, 09.1944 RU/DE(Памятка "Защита дорог с помощью лёгкой и средней зенитной артиллерии", сен.1944 рус/нем)

Часть большого документа по зенитной артиллерии, касающаяся малокалиберной (2-см) и среднекалиберной (3,7-см) артиллерии. Предназначено для западного фронта, как я понял (см. спойлер)

Скрытый текст

Защита дорог с помощью лёгкой и
средней зенитной артиллерии

сентябрь 1944

Верховное командование люфтваффе
генерал зенитной артиллерии
Бернау, 10 сентября 1944 г.

Содержание

A. Ведение боевых действий противником ……………………………………....   1-7
Б. Собственные боевые действия
I. Командование и подчинение …………………………………………………..........   8-10
II. Применение легкой и средней зенитной артиллерии на дорогах        11-15
III. Зенитная оборона колонн …………………………………………………………......    16-21
IV. Использование ловушек против штурмовиков и истребителей-
бомбардировщиков противника   ………………………………………………………    22–27

A. Ведение боевых действий противником

1. Противник производит планомерные атаки против дорог и путей снабжения с целью помешать или задержать передвижения и воспретить снабжение наших войск.
Такие атаки совершаются не только в районе боевых действий, но и распространяются вдоль основных транспортных путей до 300 км в тыл.

2.Особенно распространенными целями атаки являются танки и бронетехника, транспортные средства для подвоза топлива и боеприпасов, продовольственные машины с полевыми кухнями. Также подвергаются атаке мотоциклисты и отдельные солдаты.
При прочих равных условиях транспорт, идущий на фронт для противника предпочтительнее транспорта, идущего с фронта.

3.Численность атакующих самолетов обычно составляет до 15 ед., в исключительных случаях до 40 самолетов, которые почти всегда летают строем фронта, чтобы иметь возможность контролировать максимально широкую полосу местности. В зоне поиска противник либо ищет свои цели на высотах 1200-3000 м по кругу, либо летает по дорогам на бреющем полете. Наиболее часто для атак дорог используются самолеты моделей «Мустанг», «Тандерболт», «Спитфайр», «Лайтнинг», «Тайфун». Для атак ракетами в основном используется «Тайфун», в меньшей степени «Тандерболт» и «Мустанг».

4. Предпочтительный способ атаки - обстрел бортовым оружием с минимальной высоты и расстояния. Колонны и танки также атакуются бомбами весом от 9 до 450 кг или ракетами весом 7-37 кг. Бомбардировки обычно проводятся совместно с обстрелом из бортового оружия. Атаки на колонны, а также на одиночные машины часто повторялись до уничтожения целей. Подход к движущимся целям в основном осуществляется сзади, при остановке транспортных средств - с наиболее благоприятного направления подхода в соответствии с условиями местности.

5. Истребители-бомбардировщики открывают огонь из бортового оружия с пикирования, в зависимости от возможностей местности, с расстояний 1400-1800 м. В районах, прикрытых зенитным огнем, внезапные атаки производятся таким образом, что вначале самолеты барражируют на пределе дальности действия легких и средних зенитных орудий, а затем внезапно обрушиваются на цель с пикированем под углом до 60 грудусов и скоростью до 1000 км/ч. Атаки истребителей-бомбардировщиков производятся в любых погодных условиях, даже при низкой облачности. Подход и заход со стороны солнца - наиболее предпочтительны. После атаки машины резко набирают высоту, чтобы выбраться из зоны действия огня лёгких и средних зенитных орудий.

6. Для штурмовиков начальная дистанция стрельбы обычно меньше, так как направление дороги, высота над землей и условия местности в большей степени влияют на открытие огня. Атаки с бреющего полета с небольшой высоты следует ожидать только на длинных прямых участках дороги или на полностью открытой местности.

7. Ночью противник использует ночные истребители дальнего действия («Москито», «Митчелл», «Бостон» и «Спитфайр») для нарушения движения на путях снабжения. Ясными ночами производится планомерный поиск на небольшой высоте (200-1000 м). Темными ночами с высокой облачностью поиск производится на высотах 1000-1500 м с применением многочисленных осветительных парашютных бомб (ракет). В темные ночи с низкой облачностью осветительные парашютные бомбы (ракеты), как правило, не используются. Враг летает в облаках и над ними и долго кружит над одним и тем же пространством. Соответственно, его бомбардировки, в основном, случайны.

Б. Собственные боевые действия

I. Командование и подчинение

8. Легкие и средние зенитные установки, которые используются для защиты колонн снабжения, а также те же зенитные средства в сочетании с ловушками для истребителей-бомбардировщиков вызывают заметное снижение активности противника против колонн и дорог снабжения.
Развернутые силы зенитной артиллерии остаются в подчинении командных пунктов зенитной артиллерии. При развертывании зенитных частей в интересах армии или флота, они должны полагаться на совместное сотрудничество. Постановка на местное довольствие, особенно в части продуктов питания и боеприпасов, в отдельных случаях может быть полезна для дела.

9. Для обеспечения гибкости, а также общего планирования и оперативного управления зенитной обороной всей дорожной сети в пределах большей оперативной зоны, необходим единый командный пункт.

10. Старший командир зенитной артиллерии берет на себя боевое управление развернутыми частями. Он несет полную ответственность за выполнение своих приказов в рамках инструкций и приказов, отданных вышестоящими штабами зенитной артиллерии. Пожелания и требования армии или флота, выполняются только в том случае, если они не противоречат приказам о развертывании и ведении боевых действий зенитной артиллерии.

II. Применение легкой и средней зенитной артиллерии на дорогах

11. Если подъездная дорога должна быть эффективно защищена от воздушных атак по всей ее длине, легкие и средние взводы зенитной артиллерии должны устанавливаться с интервалами 300-500 м вдоль дороги. В результате чрезвычайно высокой потребности войск в зенитной артиллерии, такой тип обороны дорог возможен только в редких случаях.

12. Если зенитных орудий нет в наличии в количестве, достаточном для защиты отдельных колонн, необходимо использовать зенитную артиллерию только в особо важных и опасных местах. К ним относятся: въезды и выезды в город, мосты, узости, овраги, крутые подъемы и спуски, а также дороги, проходящие по открытым высотам.

13. Для обороны от дневных атак в указанных местах должны быть сформированы опорные пункты силой хотя бы в одну легкую или среднюю батарею. 3,7-см зенитные батареи всегда должны иметь 2-см зенитные батареи или взводы для эффективного прикрытия воздушного пространства на высоте до 1800 м. Использование в таких пунктах зенитной артиллерии меньшими подразделениями (повзводно) не имеет никаких шансов на успех.

14. В дневное время основное внимание уделяется способу стрельбы. Чтобы добиться результатов за счет эффекта внезапности, огонь должен быть открыт и быстро сконцентрирован на цели не раньше, чем цель окажется в зоне действительного огня. Обязательным условием для этого является хорошая маскировка, которую следует снимать только непосредственно перед открытием огня и только в той мере, в какой она мешает работе наводчиков.

15. Ночью упор делается на оборону (а не на активное уничтожение самолетов противника). Поэтому целесообразно раздробить подразделения, чтобы защитить как можно больший участок дороги. Прожекторная и огневая активность вдоль дорог действуют отпугивающе (на противника). Легкие зенитные прожектора должны использоваться вдоль всего маршрута. Освещение противника на участках захода на цель совместно с огнем средней и легкой зенитной артиллерии затрудняет ему атаку войсковых колонн бомбами и бортовым оружием. Также свет прожекторов указывает своим войскам, совершающим марш, на воздушную опасность.

III. Зенитная оборона колонн

16. Для защиты маршевых колонн они усиливаются взводами легкой и средней зенитной артиллерии. Для колонны длиной 1000 м требуется не менее трех легких или средних взводов . Взвода 3,7-см орудий должны использоваться вместе взводами с 2-см орудий, предпочтительно с четырехствольными.

17. При защите колонны орудия должны уметь стрелять во время движения машины. От развернутых зенитных подразделений требуется высокая скорость, хорошая проходимость и постоянная готовность к стрельбе. В качестве временной замены самоходок следует использовать грузовики. Все орудия необходимо оборудовать защитными щитами. Для перевозки боеприпасов каждому взводу придается один грузовой автомобиль.
18. Зенитные силы, развернутые для защиты колонн, осуществляются единым командным пунктом. Командный пункт должен находится в центре зоны боевых действий, иметь телефонную связь с вышестоящими штабами и, в случае необходимости, с частями армии и флота.

19. Легкие или средние зенитные подразделения (взвода), развернутые в транспортных колоннах - по три орудия в каждом – занимают места в первой и последней трети и в середине колонны. Следует избегать дробления взводов на отдельные орудия по всей длине колоны.
Перед маршем командиром колонны и наиболее опытным командиром зенитного взвода оговариваются:
а) состав колонны,
б) маршрут,
в) скорость,
г) места привалов,
д) поведение колонны в случае воздушного нападения и порядок участия всех солдат в зенитной обороне с помощью стрелкового оружия и пулеметов.

20. Во время марша необходимо быть постоянно готовым к открытию огня (наводчик сидит на своем месте, магазины со снарядами - наготове). Воздушные разведчики (наблюдатели) назначаются таким образом, чтобы обеспечить наблюдение за всем воздушным пространством. Воздушную тревогу целесообразно объявлять, сделав несколько выстрелов из орудия, первого заметившего противника. После этого вся колонна останавливается. Самоходные зенитные установки, насколько позволяют условия дороги и местности, отворачивают вправо и влево и для безопасной и более эффективной стрельбы становятся в форме треугольника.

21. Основная задача приданных колонне зенитных сил - отразить атаку противника. Поэтому зенитным подразделениям для предотвращения прицельного бомбометания и обстрела противником требуется открывать огонь с дальней дистанции с максимальным использованием боеприпасов.

IV. Использование зенитных ловушек.

22. Для того чтобы нанести противнику заметные потери и тем самым удержать его от нападения на дороги и транспорт, доказало свою эффективность такое средство, как зенитные ловушки.
Ловушки - это макеты, конструкция и внешний вид которых предназначены для имитации цели и заманивания противника, после чего он уничтожается внезапным сосредоточенным зенитным огнем.
Предпосылкой для успешной операции с ловушками является точное знание местной обстановки, тактики атак противника, а также частая смена расположения и конструкций средств обмана.

23. В дневное время рамы с брезентом и мешковиной и другими подобными покрытиями могут использоваться для имитации остановившихся транспортных средств. На них устанавливаются стекла и зеркала для создания проблесков при ярком солнце. Особенно эффективны движущиеся макеты танков и транспортных средств. Поскольку противник охотно атакует обнаруженные зенитные орудия, старые заброшенные огневые позиции, подготовленные ранее для стрельбы, также подходят в качестве ловушек.
Следует избегать использования в качестве приманки зенитных подразделений, т.к. в случае массированных атак они могут быть уничтожены.
В ночное время для организации ловушек имитируется приглушенный свет фар.
Колонны изображаются несколькими огнями, расположенными друг за другом. Желательно устанавливать также имитацию красных задних фонарей, так как красный свет лучше виден, особенно в яркую лунную ночь.

24. Вместе с ловушками должны действовать объединенные батареи с большим количеством счетверенных 2-см зениток. Успех во многом зависит от ловкости и импровизационного таланта командира операции, а также маскировки. Следует избегать какого-либо постоянства в выборе маршрутов, времени и порядка следования.

25. Использование легких и средних зенитных подразделений вместе с ловушками должно осуществляться таким образом, чтобы они не подвергались прямой опасности поражения бомбами, при этом имели выгодные условия для стрельбы.
Чтобы ввести противника в заблуждение, необходимо частое изменение позиции. Для большей скрытности огонь с новых позиций нужно открывать только при возникновении благоприятных условий для стрельбы. Хороший камуфляж имеет решающее значение для успеха. Например, зенитные подразделения (взода) должны быть замаскированы под живые изгороди, группы кустов по краям полей или под стоги соломы на полях, возможно даже в стоящими в линию.
При полете или барражировании противника над позицией всё движение должно останавливаться. Следует отказаться даже от наводки всех орудий на цель (слежения за целью). Для того чтобы вовремя открыть огонь, стволы орудий направляются в сторону наиболее вероятного (по условиям местности) направления, откуда возможна атака противника.

26. Ночью использование ловушек целесообразно только в том случае, если погодные условия благоприятны для ночных атак противника. На предполагаемом направлении подхода должны быть размещены не менее двух легких или средних зенитных взводов. Для освещения целей требуется как минимум одно прожекторное отделение(отряд) из 6 легких зенитных прожекторов. Прожектора располагаются в форме эллипса таким образом, чтобы не ослеплять орудия.
Зенитные прожектора диаметром 60 см должны использоваться только в темноте. Прожекторный свет отпугивает противника и, благодаря преждевременным оборонительным действиям врага, дает мало шансов на успех.
Позиции следует менять как можно чаще, так как ночью противник избегает мест, где он вел бой до этого. Первую позицию нужно занять ещё в сумерках. Если дорожные условия и видимость подходящие, позиция должна меняться в ту же ночь. При этом требуется заблаговременная разведка новой позиции.

27. Для максимальной эффективности зенитные подразделения должны открывать огонь как можно позже - не ранее, чем на 1200 м для 2-см орудий, и 2000 м для 3,7-см орудий. Цель – поразить противника на дистанции 800-600 м. В некоторых случаях целесообразно и более позднее открытие огня. Огонь открывается внезапной из всех стволов. Правильное распределение огня всех орудий должно быть обеспечено за счет заблаговременного четкого распределения целей (например, всегда левый самолет). Разрешение на освещение выдается только при благоприятных условиях, если противник влетает в зону действия 60-сантиметровых зенитных прожекторов, и высотах цели ниже 1500 м. Избегайте слишком раннего освещения цели, так как есть риск преждевременно спугнуть противника.

Изменено 9 сентября 2021 пользователем Lofte

17 декабря 2021

Добавил несколько доков, взятых тут - https://www.museumalkmaar40-45.nl/voorschriften (пометка 18.12.2021)

1.9) D 9023/1 Funk- und Bordsprechanlage im Panzerkampfwagen Tiger als Befehlswagen, 15.4.1943 (радио- и переговорное оборудование "тигра", в качестве командирского танка)

...

2.9) D 655/3 Panther Ausführung D, A, und G - Vorläufiger Beladeplan, 1.11.1944 (нем. - опись комплекта боеприпасов и оборудования, находящегося в "пантере")

...

5.8) 8,8-cm KmK 36 ("Тигр")

...

9.8) Bildheft 172. Marsch motorisierter Einheiten - 15.2.1944 (нем. - альбом с иллюстрациями "Марш моторизированных частей". Есть немного про зенитную оборону на марше и привале)

23 декабря 2021

Добавлен интересный американский док:

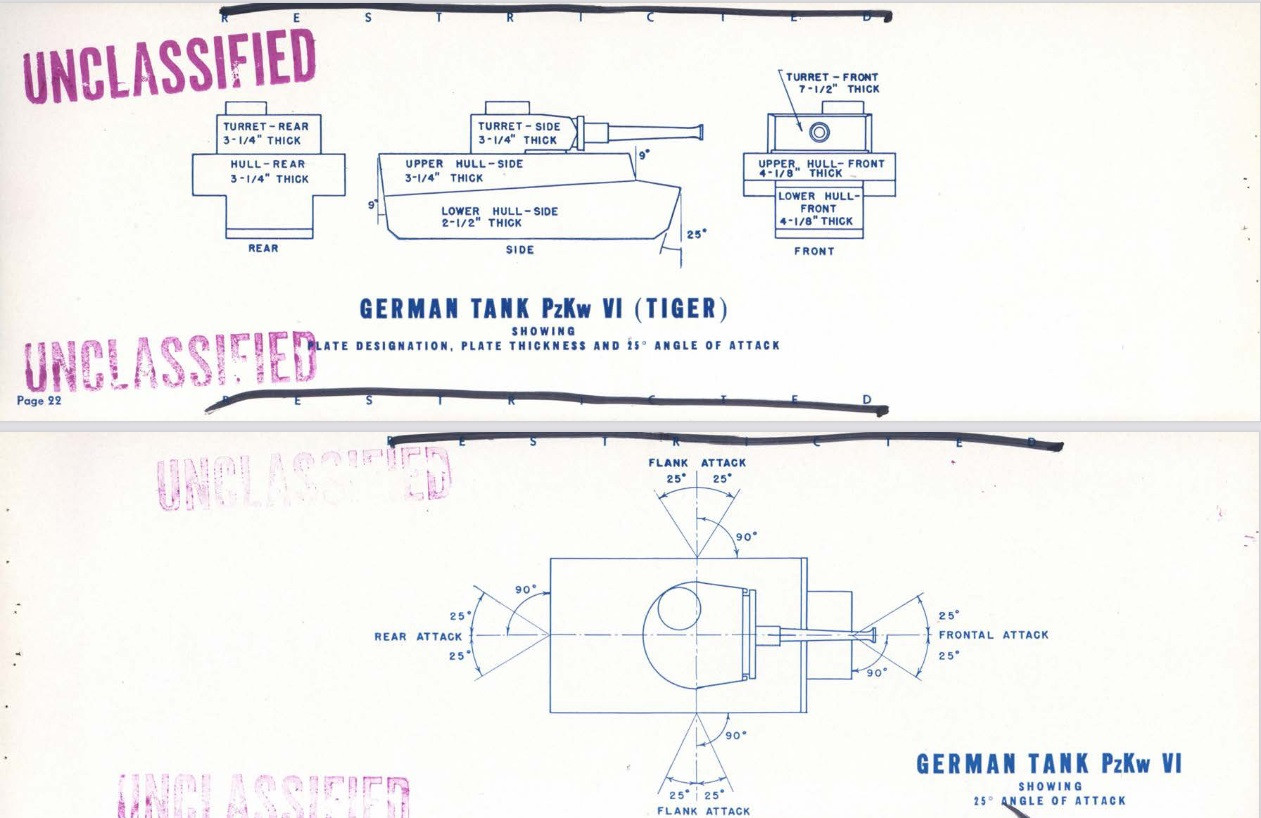

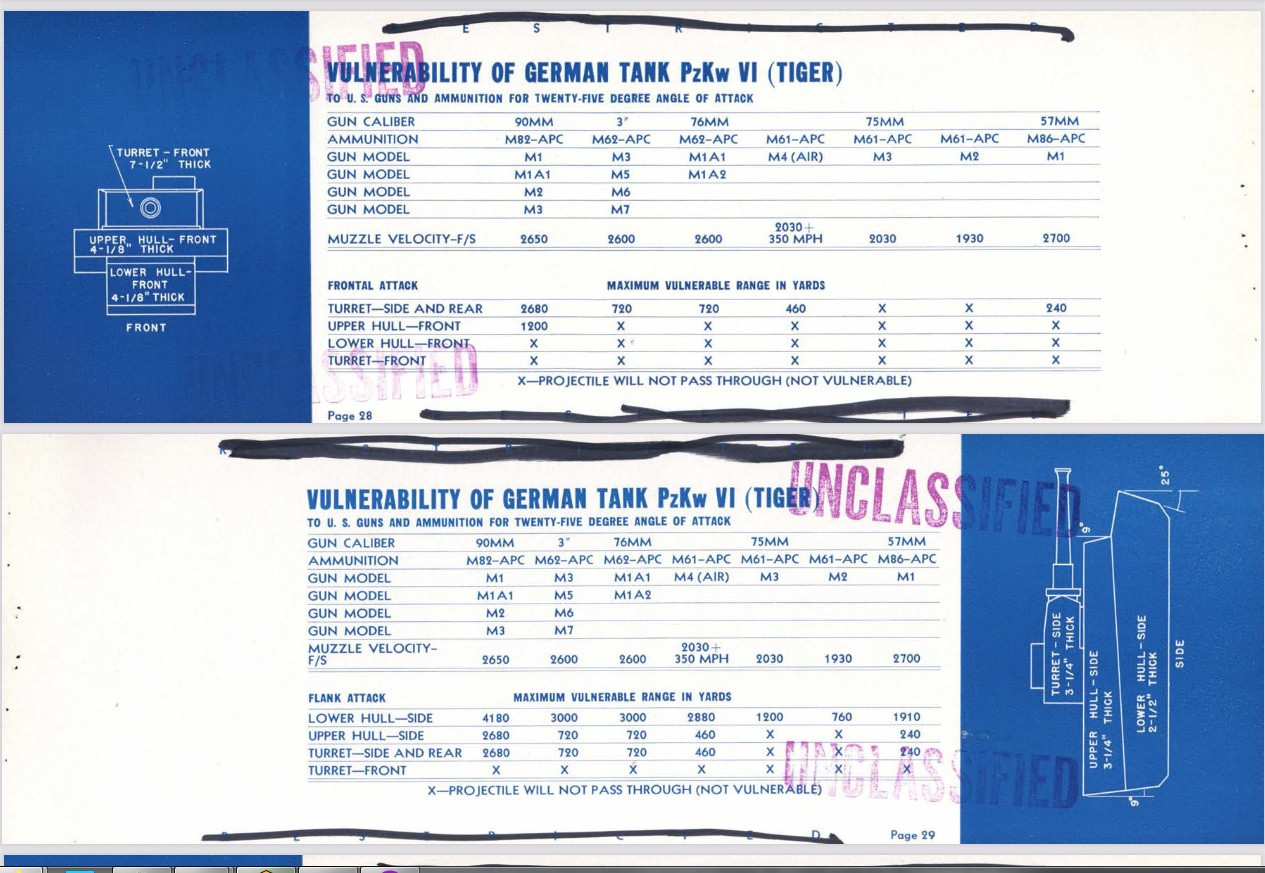

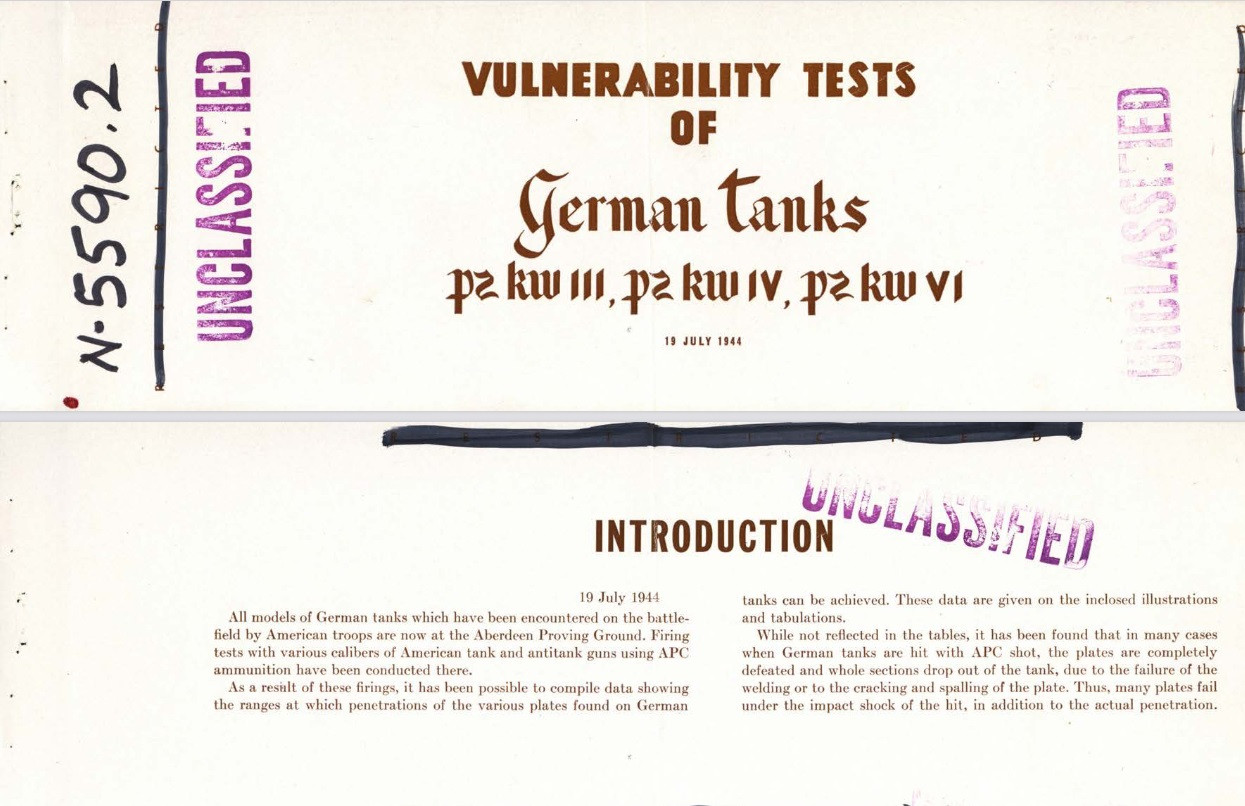

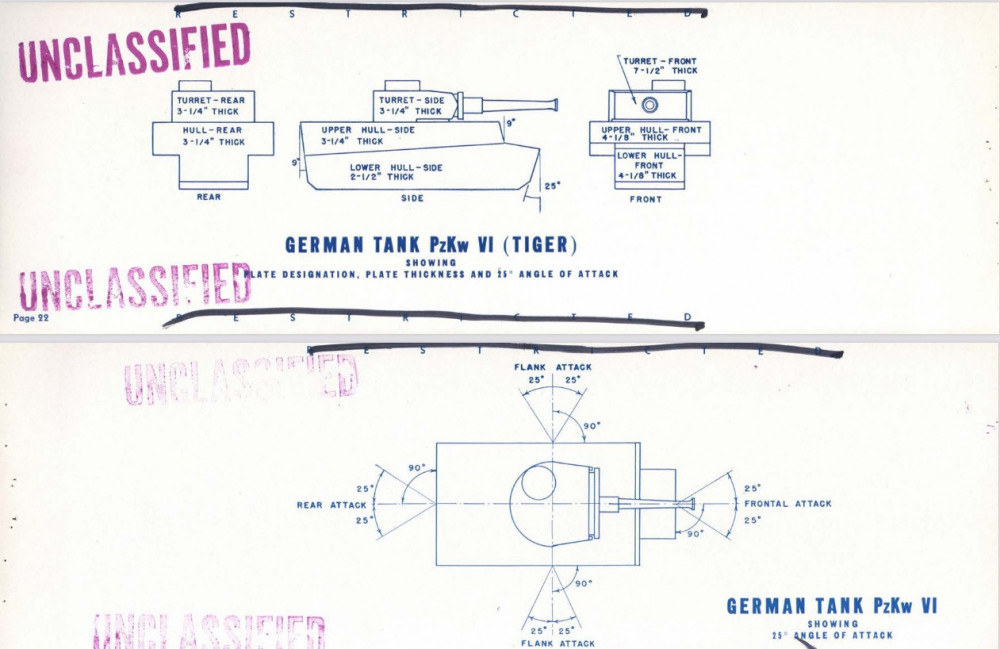

Vulnerability tests of German tanks, PzKw III, PzKw IV, PzKw VI, 19 July 1944 (результаты обстрела танков Pz-III, IV, VI бронебойными снарядами с наконечником (A.P.C.-shell) на Абердинском полигоне, США, июль 1944)

Найден тут - https://cgsc.contentdm.oclc.org/digital/collection/p4013coll8/search/searchterm/vulner/page/2

21 августа 2022

Добавлено несколько советских документов, касающихся боевых действий "Черчиллей" под Курском и Сталинградом (15-й и 48-й огттп) - см. первый пост, часть 10.

Изменено 21 августа 2022 пользователем Lofte

21 августа 2022

+ материал по 47-му огттпп по материалам статьи "Широкорядов, А. Р. Пехотные танки А22 "Churchill" в Красной армии. Боевое применение в Сталинградской битве". Это НЕ ПЕРВИЧНЫЙ ДОКУМЕНТ, но очень интересная и подробная выжимка из документов по 47-му огттпп на "Черчиллях" под Сталинградом.

23 ноября 2022

Добавлена памятка, перевод под спойлером

4.11) "Was muss der Grenadier vom Sturmgeschütz und Panzerjäger wissen?" - Merkblatt 18/10 (памятка "Что должен знать гренадер о штурмовых орудиях и истребителях танков?", перевод на русский )

Скрытый текст

----

Памятка 18/10

ПАМЯТКА

ЧТО ДОЛЖЕН ЗНАТЬ ГРЕНАДЁР О ШТУРМОВЫХ ОРУДИЯХ

И ИСТРЕБИТЕЛЯХ ТАНКОВ?

Содержание

1. Матчасть и предварительные замечания

- сильные стороны

- слабые стороны

- особенности

2. Опасности для гренадера при работе со штурмовыми орудиями и истребителями танков.

3. Чем помогают гренадеру штурмовые орудия и истребители танков?

4. Чем гренадёр помогает штурмовым орудиям и истребителям танков?

5. Взаимная поддержка приносит успех.

ЧТО ДОЛЖЕН ЗНАТЬ ГРЕНАДЁР О ШТУРМОВЫХ ОРУДИЯХ

И ИСТРЕБИТЕЛЯХ ТАНКОВ?

1.Матчасть и предварительные замечания

В нижеследующем тексте речь пойдет о штурмовых орудиях и истребителях танков, и ты должен знать, что в отличие от слабо бронированных самоходных орудий, эти машины ведут огонь (в основном 7,5 см калибром) на полностью бронированных шасси с прочным лобовым и более слабым задним и боковым бронированием. Штурмовые гаубицы — это САУ с гаубицами калибром 10,5 см.

- Сильные стороны: штурмовые орудияя и истребители танков вездеходны, быстры и маневренны. Благодаря постоянной готовности к стрельбе, большой дальности стрельбы, пробивной силе и точности они могут эффективно вступить в бой своим орудием в любое время даже на больших дистанциях (2000 м).

Они бронированы со всех сторон. Их прочная лобовая броня защищает от попаданий снарядов противотанковой артиллерии, бортовая и кормовая броня - от пехотных гранат и осколков.

Не стоит недооценивать их моральное воздействие на врага!

- Слабые стороны: У штурмовых орудий и истребителей танков нет башни с поворотом на 360°, как у танков! Их пушки могут вести огонь только по ходу движения. Угол поворота орудия и пулемета по сравнению с танками у них очень мал. Боезапас и дальность хода невелики.

САУ очень зависят от характера местности. Болота, естественные и искусственные препятствия, густые леса - их враги!

Они представляют собой большую цель, а сами плохо видят и слышат; они беззащитны против ближних атак (нет возможности вести круговой огонь из-за огромных слепых зон).

- Особенности: Даже во время боя им может понадобиться отойти в укрытие , чтобы дозаправиться и пополнить боеприпасы. Не думай, что штурмовые орудия и ПТ-САУ, движущиеся по полю боя задним ходом, тебя бросили. Они еще вернутся и помогут тебе! Также при отходе в тыл самоходки и истребители танков с удовольствием заберут раненых, а на обратном пути подвезут тебе боеприпасы.

Не заставляй их сражаться без остановок, дай им время на дозаправку, пополнение боеприпасов и особенно на необходимое обслуживание и ремонт. Технический ремонт лучше всего проводить при свете и тепле в сараях или мастерских.

Если держать зимой штурмовые орудия и ПТ-САУ в тепле, то они всегда будут готовы к бою, и у вас не будет проблем, если они не заведутся в сильный мороз. Самоходки и истребители танков скажут вам спасибо за вашу заботу, ведь при должном уходе они могут служить вам долгое время и помогать вам снова и снова.

2. Опасности для гренадера при совместной работе со штурмовыми орудиями и истребителями танков.

Если тебя поддерживают штурмовые орудия и истребители танков, не цепляйся к ним, словно репейник. Это принесет только лишние потери, потому что эти боевые бронированные машины привлекают огонь противника, а защищают от него мало. Подумай и о рикошетах!

Будь осторожен во время стрельбы, иначе от сильного звука выстрела орудия могут лопнуть твои барабанные перепонки!

…. Густой растительный покров подвергает тебя опасности. Лежа в укрытии, ты должен быть осторожен, чтобы собственное штурмовое орудие или истребитель танков не наехали на тебя. Помни, они не могут тебя видеть!

Когда сидишь на броне, осторожно слазь или спрыгивай с неё; не наступай на катки или гусеницы!

Если сидишь впереди, ты мешаешь механику-водителю и пулеметчику, снижаешь эффективность собственного оружия и подвергаешься сильной опасности от вражеского огня. Сидя на броне, ты должен крепко держаться иначе упадешь при резких маневрах!

Эти гусеничные машины легко рвут уложенные на земле провода. В зоне их действий ты должен прокладывать телефонные линии как можно выше!

3. Чем помогают гренадеру штурмовые орудия и истребители танков?

Из всех видов оружия штурмовые орудия и истребители танков лучше всего защищают тебя от вражеских танков.

При атаке они уничтожают огнем орудий твоих самых опасных врагов, вражеские боевые порядки и огневые точки. [..]

Они сковывают противника одним своим видом.

Штурмовые орудия помогут тебе в городском бою; штурмовые гаубицы хорошо подходят для борьбы с целями в укрытиях.

При появлении вражеских танков штурмовые орудия и истребители танков обрушатся на них, какую бы они задачу не выполняли до этого. Ты должен это знать и верить, что твои лучшие помощники никогда не бросят тебя в беде.

Когда штурмовые орудия и истребители танков вместе с вами дойдут до назначенной цели, они прикроют тебя, но только до тех пор, пока ты не окопаешься. После этого они должны отойти в укрытие. Так как они представляют собой большую цель, им не разрешается стоять у противника на виду дольше, чем необходимо.

4. Чем гренадёр помогает штурмовым орудиям и истребителям танков?

Штурмовые орудия и истребители танков также нуждаются в твоей поддержке.

Всегда помни, что они имеют ограниченный сектор ведения огня и могут работать только вперед. Хотя они представляют собой меньшую цель, чем танки, они очень уязвимы в ближнем бою перед истребителями танков, особенно в лесах и городах.

Со своим хорошим обзором ты должен быстро обнаруживать их самых опасных врагов, особенно противотанковые орудия и истребителей танков, ослеплять их дымом или уничтожать.

Ты должен своевременно предупреждать самоходные орудия и истребители танков о танках и других целях с помощью криков или заранее подготовленных световых сигналов, предупреждать о препятствиях на местности, минах и помогать им преодолевать их.

Зимой нужно быть особенно осторожным и оберегать их от застревания. Ты должен показывать им глубокие снежные сугробы, прикрытые снегом ямы и рвы.

Твоя задача постоянно искать вражеские противотанковые пушки, выдвигаться, в зависимости от ситуации, вперед или назад, находится за или перед штурмовым орудием. Но не нужно находиться рядом с дулом (высокое давление воздуха при стрельбе!) и всегда оставляй свободным зону для ведения огня!

5. Взаимная поддержка приносит успех.

Самоходки и истребители танков — твои лучшие друзья, они хотят облегчить твой тяжелый бой.

Если ты правильно работаешь с ними, вы оба сэкономите кровь и добьетесь выполнения задачи.

Используй огонь штурмовых орудий и истребителей танков и прикрывай их своим огнем по мере их продвижения.

Ты должен использовать свои последние силы, чтобы использовать подавление вражеского оружия штурмовыми орудиями и истребителями танков и быстро следовать за ними. Лучше пролить пот, чем кровь! На открытой местности они продвигаются только к ближайшему укрытию и ждут тебя там.

Чем больше вы поможете своим лучшим друзьям на поле боя -штурмовым орудиям и истребителям танков- тем лучше и с большей радостью они будут сражаться за вас.

----

Изменено 24 ноября 2022 пользователем Lofte

8 января 2023

Добавил много разных доков. Несколько штук перевел (см. первое сообщение с пометками (08.01.2023))

21 января 2023

Нашел пару интересных документов о танковых бригадах немцев. Если у СССР танковые бригады стали нормой с 1942 или даже 1941 г. (произошло разукрупнение танковых соединений в связи с огромными потерями в танках) и просуществовали всю войну, то у немцев танковые бригады относительно массово появились только летом 1944 г., а осенью так же массово исчезли, в основном слившись с танковыми дивизиями.
Специфичный момент немецких танковых бригад - в руководстве по их применению прямо говорится, что это средство для борьбы с прорвавшими фронт силами противника, т.е. это средство для затыкания дыр на фронте (и больше ни для чего).
Немецкая тбр лета 1944 г. имела по штату танковый батальон из 3х рот + отдельную роту истребителей танков и батальон мотопехоты на БТР (часть БТР имела 7,5-см орудия и могла бороться с танками) + др. вспомогательные подразделения. Всего - примерно 2000 чел, 50 танков, 60 БТР.

Т.е. по силе немецкая тбр обр. лета 1944 была примерно в 2 раза сильнее советской танковой бригады обр.1942 г. и примерно эквивалентна по силе советской тбр обр.1943 г. (см. штаты)

11.1) Руководящие принципы для руководства и боя бронетанковой бригады, проект. 07.1944 (Vorläufige Richtlinien für Führung und Kampf der Panzer-Brigade, 07.1944, Guderian), перевод с немецкого (со схемами) (21.01.2023)

11.2) Памятка "Организация и использование танковой бригады" (захваченный и переведенный документ 108 танк. бригады), 17.09.1944 (Merkblatt fur den Einsatz der Panzer-Brigade, 17.09.44) (21.01.2023)

11.3) Штат советской танковой бригады № 010/240-010/248 от 6.09.1942 г. (21.01.2023)
11.4) Штат советской танковой бригады № 010/500-010/506 от ноября 1943 г. (21.01.2023)

Изменено 21 января 2023 пользователем Lofte

2 декабря 2023

Добавлен док - 100.9) Taktisch richtiges Fahren mit Schützenpanzerwagen Merkblatt 75/10 ("Тактически грамотное вождение БТР. Памятка 75/10 от 15.03.1944")

Частично актуален до сих пор)

Войти

Документы: отчёты, стрельбы, испытания, памятки, руководства.

Рекомендованные сообщения

Lofte

=59=Moroka

Таблица пробитий немецкой танковой пушки KwK 30

[HTS]MadFather

Тактика батальонов тяжелых танков Merkblatt 47а/30 от 20 мая 1943 года.
"Применение батальона тяжелых танков "Тигр"

[SN]_Reaper_

=2ndSS=temkatt

=2ndSS=temkatt

[SN]_Reaper_

Eeafanas

Lofte

Lofte

Crowley

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Создайте аккаунт или войдите в него для комментирования

Создать аккаунт

Войти

Сообщество

Активность

Документы: отчёты, стрельбы, испытания, памятки, руководства.

Рекомендованные сообщения

Lofte

=59=Moroka

Таблица пробитий немецкой танковой пушки KwK 30

[HTS]MadFather

Тактика батальонов тяжелых танков Merkblatt 47а/30 от 20 мая 1943 года. "Применение батальона тяжелых танков "Тигр"

[SN]_Reaper_

=2ndSS=temkatt

=2ndSS=temkatt

[SN]_Reaper_

Eeafanas

Lofte

Lofte

Crowley

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Lofte

Создайте аккаунт или войдите в него для комментирования

Создать аккаунт

Войти

Сообщество

Активность

Тактика батальонов тяжелых танков Merkblatt 47а/30 от 20 мая 1943 года.
"Применение батальона тяжелых танков "Тигр"
