Доработка джойстика ВКБ Fat Mamba MKII с клещевым загрузом

[Olaf-A]

Не раз слышал от вирпилов о своеобразности клещевого загруза джойстиков, и, так как являюсь владельцем сабжевой Толстой Мамбы, поделюсь своими улучшениями этого девайса, которые могут быть полезными для приведения его в более юзабельное состояние. Начну с устранения характерных щелчков, присходящих при переходе ручки через центральное положение.



[Olaf-A]

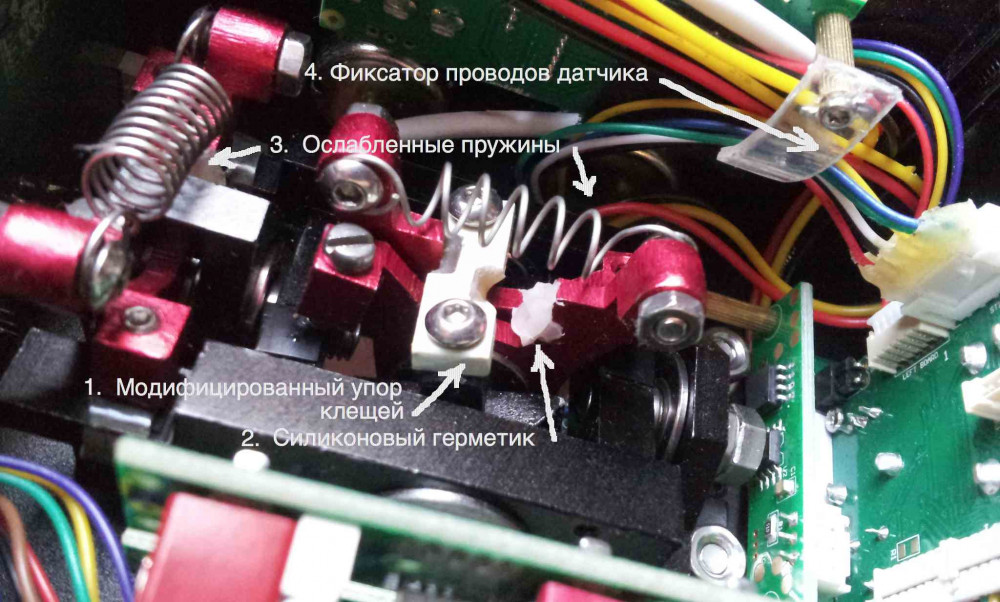

Чтобы клещи не клацали по перекладине-упору, на них было нанесено по одной капле силиконового сантехнического герметика (2). Сначала снимается штатная пружина, потом клещи разводятся в разные стороны и фиксируются в таком положении доступными средствами: нитками, проволокой, честным словом. Место нанесения герметика обезжиривается и наносится капля герметика высотой примерно 5 мм. Так как клещи разведены, они не помешают герметику застыть с правильной формой. Штатный упор пришлось переделать (1) для того, чтобы появилось место для демпферов из герметика. Сделал его из полистирола, тк его очень легко обрабатывать. С глубиной пропилов промахнулся, но скомпенсировал погрешность термоклеем. Для того, чтобы силикон меньше деформировался и переход через цент был незаметным для руки, подобрал более мягкие пружины (3).



Добавил фиксатор (4) проводов, идущих в ручку, которые при качании ручки терлись по SMD элементам на плате. На снимке ошибочно написано, что они идут к датчику. Провода очень жесткие, и существует вероятность, что они механически попортят электронику на плате. Вообще-то этого недостаточно, и плату планирую накрыть дополнительным защитным экраном из пластика. На фото не видно, но на металлические выступы рамы надел отрезки пластиковой трубки, чтобы в крайних положениях оси X они не стучали по другим металлическим частям. Стенку этой трубки нужно выбирать как можно тоньше, тк она ограничивает диапазон хода по оси X (можно ограничиться наклейкой изоленты).

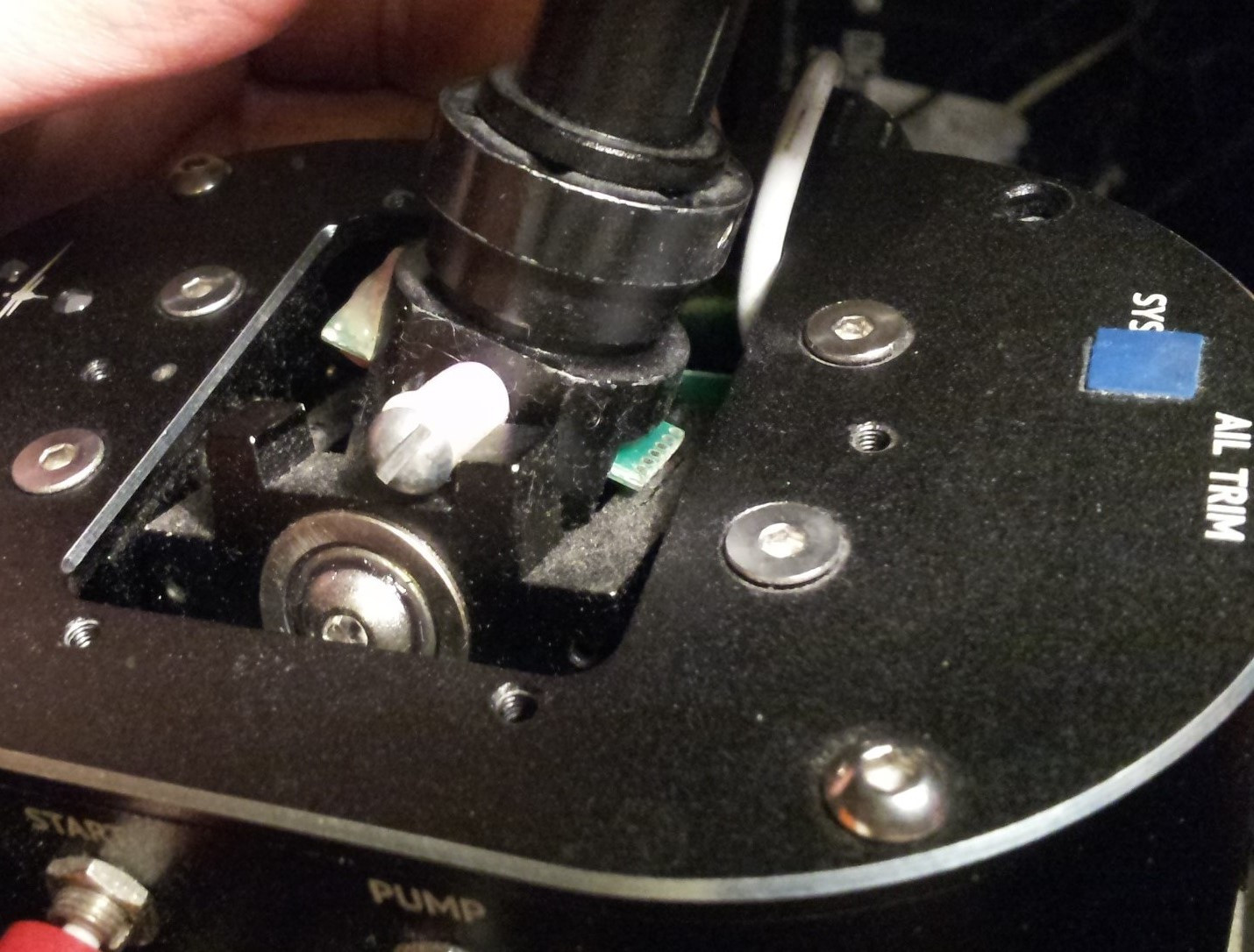

"Особенностью" этого джоя был уменьшенный ход ручки по оси Y, и меня это не устраивало. Чтобы немного уравнять размах осей, я снял металлический упор на оси ручки, заменил его на винт, на котор ый надел кусочек трубки из ПВХ. Диаметр этого винта с трубкой стал меньше диаметра штатного упора, и ход по Y увеличился. См фото:
