Подключение Ручки Кота к контролеру ВКБ или Kreml

[figli]

Есть подозрение,что сгорел контролер HOTAS Cougar Joystick.К нему были подключены ручка(только кнопки) и руд кота.В игровых устройствах контролер видит,но при попытке открыть

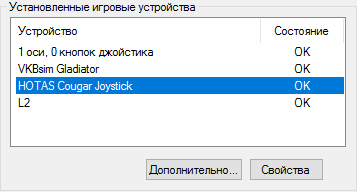

выдает "игровое устройство подключено неправильно"В связи с этим имеется вопрос.Как подключить ручку кота к контролеру Kreml,к которому пока подключены только оси
X и Y? Много часов потратил на поиски,но информация разбросана.Или же к контролеру от ВКБ(гладиатор про).Да и хочется чтобы все летное было подключено к одному устройству

Может кто знает как оживить контролер Кота?Там ребутнуть, коротнуть?Неужели они такие нежные.Попала капелька паяльной кислоты на одну кнопку ручки,когда паял пережатый проводок.Правда он был подключен.



Изменено 9 декабря 2018 пользователем figli

[2./SG2_Semyon-]

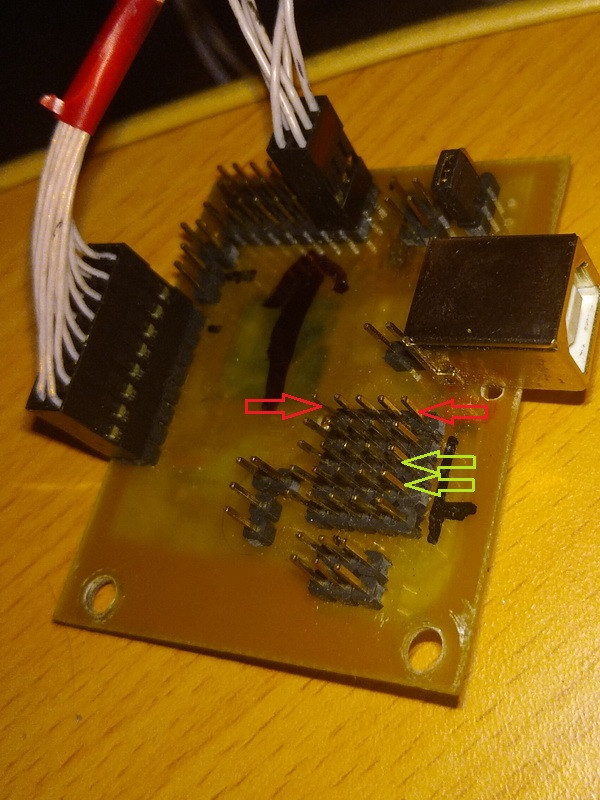

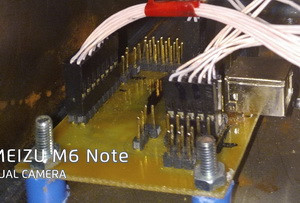

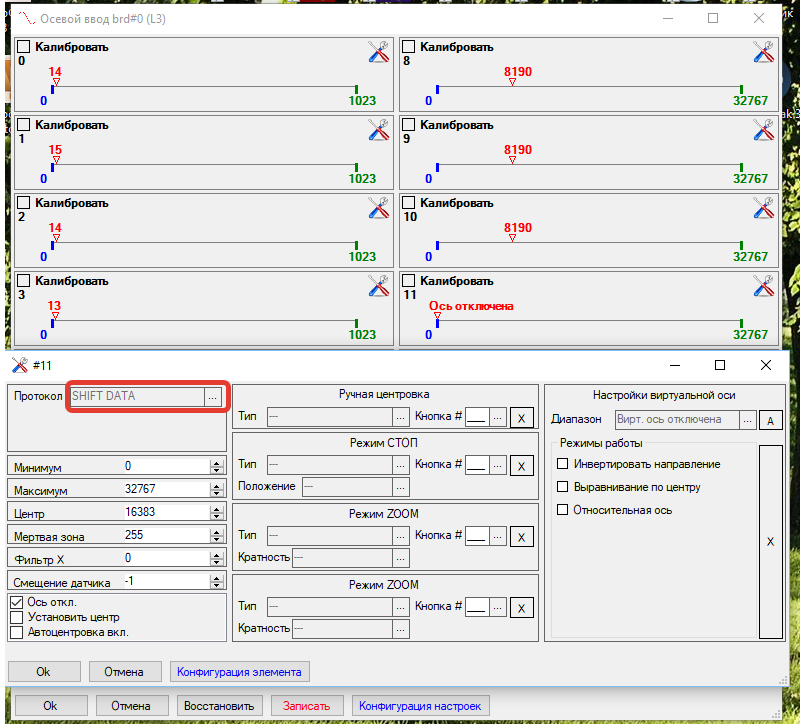

Сдвиговые регистры подключаются к последней цифровой оси (пять контактов) контроллера Kreml. Прошивка должна быть последняя https://www.dropbox.com/sh/ugdu0lfrjcz7fjx/AAAimQvGnZDDD-5mj4Ikio4ca?dl=0. Конфигуратор там тоже есть. В настройках оси поставить SHIFTDATA. После этого станут доступны для настройки кнопки 88-103 в "кнопочном вводе" .

Скрытый текст

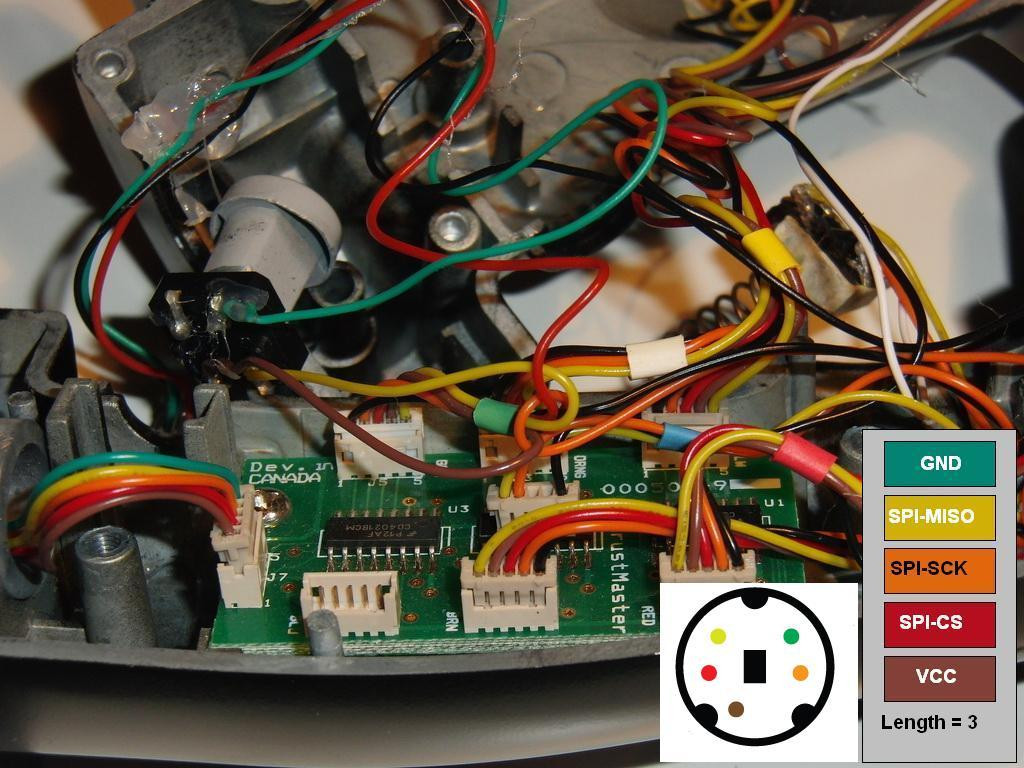

Назначение контактов в ручке:

Скрытый текст

К контроллеру ВКБ тоже подключаются сдвиговые регистры. У них в инструкции к контроллеру это описано. Я ещё не разобрался, поэтому ничего толкового сказать не могу?

Изменено 9 декабря 2018 пользователем semenovkr

[figli]

20 минут назад, semenovkr сказал:

Сдвиговые регистры подключаются к последней цифровой оси (пять контактов) контроллера Kreml. Прошивка должна быть последняя https://www.dropbox.com/sh/ugdu0lfrjcz7fjx/AAAimQvGnZDDD-5mj4Ikio4ca?dl=0. Конфигуратор там тоже есть. В настройках оси поставить SHIFTDATA. После этого станут доступны для настройки кнопки 88-103 в "кнопочном вводе" .

  Показать содержимое

Назначение контактов в ручке:

  Показать содержимое

К контроллеру ВКБ тоже подключаются сдвиговые регистры. У них в инструкции к контроллеру это описано. Я ещё не разобрался, поэтому ничего толкового сказать не могу?

Учитывая мой самый начальный уровень подготовки к таким сложным операциям мне нужно ткнуть пальцем.Зеленой стрелкой у меня занятые оси.Так понял,что нужно подключить к последней(красной)?А какой цвет к какому разьему?

[figli]

и обновить не получается.

[kreml]

Ох, вот это раритет)) В смысле версии прошивки)

Вам понадобится установить стороннее приложение, atmel flip

И по инструкции добавить драйвер. После этого можно будет обновляться через конфигуратор.

Изменено 9 декабря 2018 пользователем kreml

[2./SG2_Semyon-]

Посмотри вот это

Должно помочь.

[figli]

32 минуты назад, kreml сказал:

Ох, вот это раритет)) В смысле версии прошивки)

Вам понадобится установить стороннее приложение, atmel flip

И по инструкции добавить драйвер. После этого можно будет обновляться через конфигуратор.

Ну немного дело сдвинулось.Но по какой инструкции установить драйвер непонятно. следуя за этим я пришел в тупик:https://www.youtube.com/watch?v=NaTkaFAxhIc

17 минут назад, semenovkr сказал:

Посмотри вот это

Должно помочь.

Но у меня только одна плата.Здесь это делается с помощью двух плат.

[2./SG2_Semyon-]

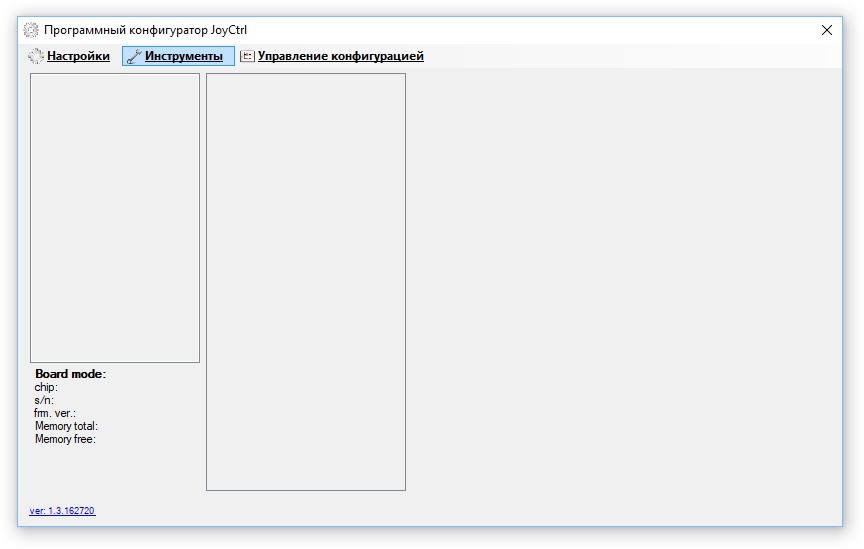

А если через конфигуратор Станислава.



[figli]

и так тоже ему что то надо

[2./SG2_Semyon-]

Наверное что-то не так с драйверами atmel☹️

Есть способ прошивки через программатор и avrdude. Я так делал. Программатор можно купить или сделать самому. Через com порт программатор простейший. Две микросхемы можно со старой материнской платы выпаять. Если нужно выложу схему.

Изменено 9 декабря 2018 пользователем semenovkr

[figli]

мне проще вин 7 поставить и там попробовать вместо вин 10 чем что то паять.Вдруг дело в винде.Зато есть хорошая новость:Удалял,обновлял драйвера устройств и открылось окошко когуара.Правда ни одна ось и кнопки не реагируют.☹️

.

[kreml]

В общем так, чип сначала нужно перевести в режим программирования.

Для этого нужно,

- замкнуть контакты PRG на плате контроллера

- подключить к юсб

- кратковременно замкнуть контакты RESET (RST) контроллера



далее,

в диспетчере устройств появится неизвестное устройство, вот на него и нужно установить дрова

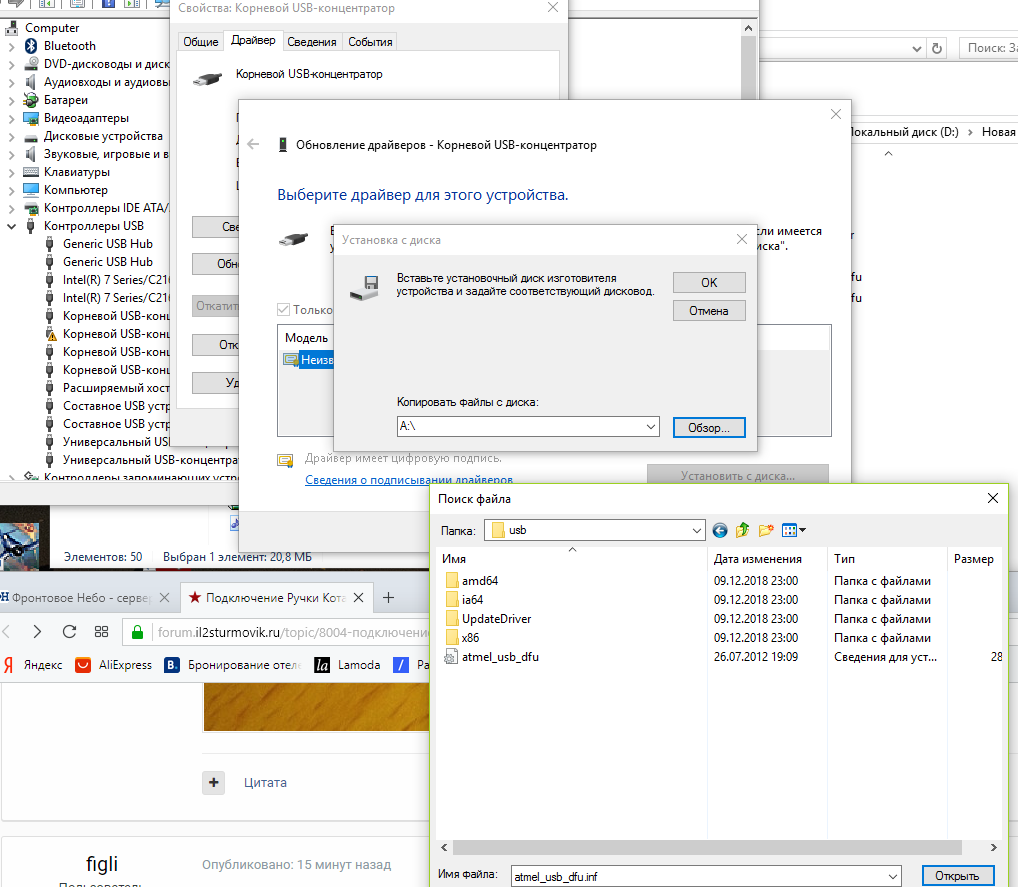

это также в диспетчере, по правой кнопке мыши, и в ручную указать путь к дровам.

сами драйвера находятся в папке с установленным FLIP, в подкаталоге /USB



после корректной установки, в диспетчере будет устройство по имени чипа, и сразу же можно через конфигуратор установить новую прошивку



сама прога FLIP не нужна, только ее библиотеки используются конфигуратором.

[figli]

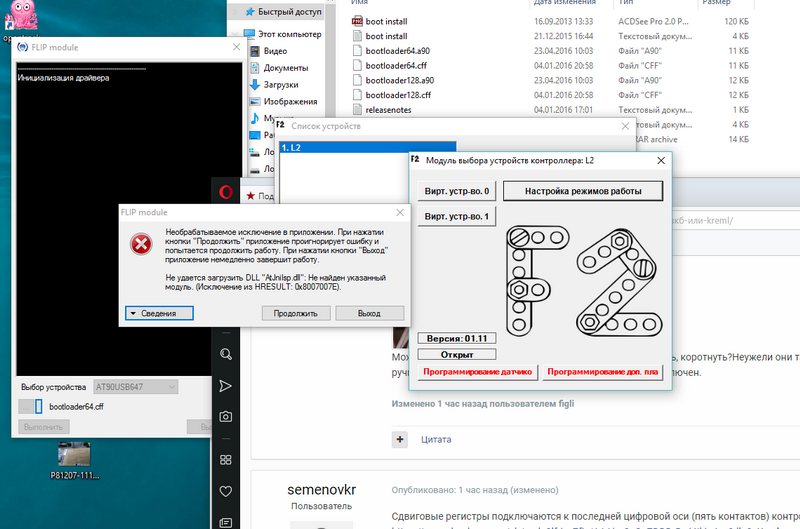

Следовал инструкции,ноне выходит.Видимо в процессе установки Flip 3.4.7 вин 10 поудаляла все подозрительные файлы с нужными драйверами

[kreml]

Нет, там файл драйвера надо в ручную указывать, не через поиск. Если правильно помню, использовать пункт ниже по вашему скрину «выбрать драйвер из списка...» и там далее что то вроде загрузить с диска...

[figli]

По всякому пробовал.

[Botanik]

5 часов назад, figli сказал:

Есть подозрение,что сгорел контролер HOTAS Cougar Joystick.







У меня где то был контролер  HOTAS Cougar - платка. Если нужна напиши, взгляну.

[Vumpel18]

5 часов назад, semenovkr сказал:

К контроллеру ВКБ тоже подключаются сдвиговые регистры.

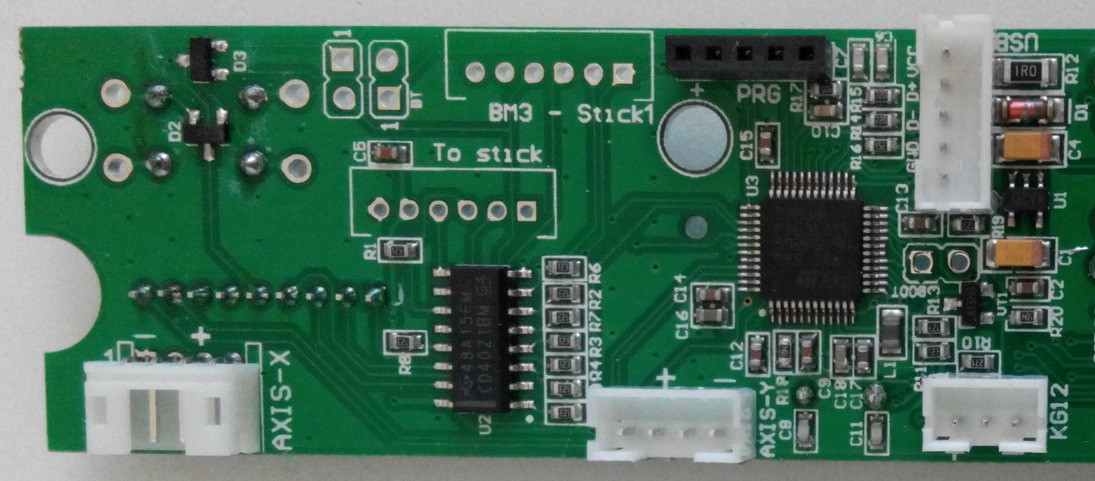

Места площадок: BM3-Stick1 и To stick.

[figli]

9 минут назад, =N=Bonaparte сказал:





У меня где то был контролер  HOTAS Cougar - платка. Если нужна напиши, взгляну.

был бы признателен.О цене в ЛС

5 минут назад, Vumpel18 сказал:

Места площадок: BM3-Stick1 и To stick.

у меня пол дня голова будет дымить,прежде чем я соображу.Понимаю,умственная работа полезна,но Мне бы пальцем ткнуть,а то еще ВКБшный контролер спалю

[Vumpel18]

См. .

Скрытый текст



[Komaroff]

2 часа назад, figli сказал:

и так тоже ему что то надо

И у меня сейчас такая же ошибка. Раньше работало нормально. Скорее всего в винде чего-то до этого сломал.

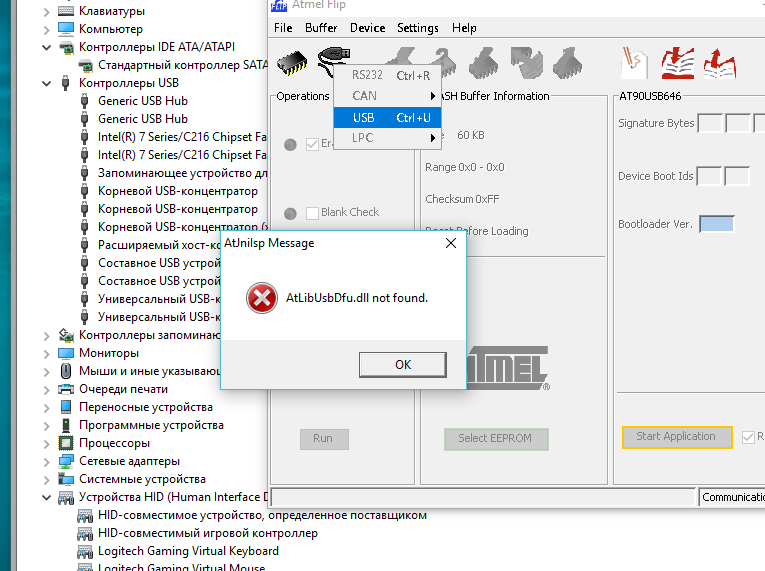

Файл AtLibUsbDfu.dll это из состава Flipa (при его использовании те же ошибки). Проверял, физически лежит в установочной директории bin Флипа. Путь Path виндовса к этой директории bin прописан корректно. Кстати, когда ошибка выскакивает, у окошка ошибки значок в стиле Java (Flip работает с ней). Винда - ХР.

Версия Флипа 3.4.7 (последняя), сменил стоявшую перед этим 3.4.5 (стояла давно уже), на которой и появилась такая же ошибка.

Видел что Атмел пользует драйверы Jungo, и читал, что предлагает перейти на LibUsb, но мне таких окошек не выскакивало. При подключении контроллера, в диспетчере задач устройства типа AT90USBxxxx не появляется. После прошивки железным программатором контроллер определяется (и как USB_Bootloader, и как L3/F3 - все если прошить программатором), т.е. само железо работает нормально.

Я пока в тупике.


[2./SG2_Semyon-]

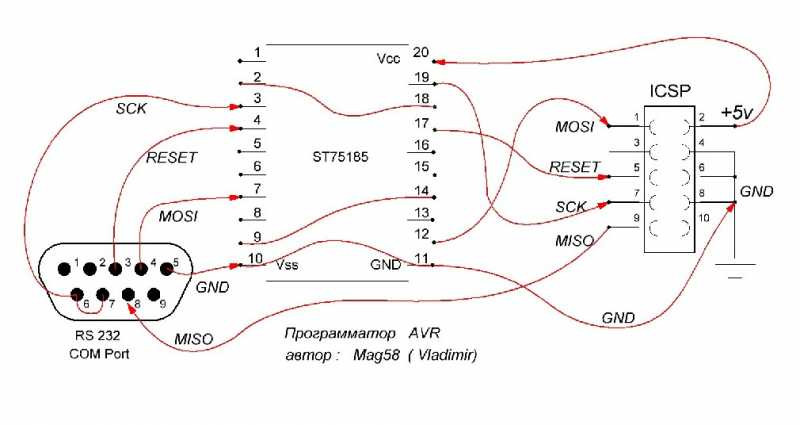

Вот схемы программатора через com порт

Скрытый текст

Подобрать аналоги в dip корпусе и собрать на макетной плате.

И не надо будет бороться с windows?

И самое главное с загрузчиком Станислава прошивки обновлять намного проще потом будет.

Изменено 9 декабря 2018 пользователем semenovkr

[figli]

1 час назад, Vumpel18 сказал:

См. .

  Показать содержимое



хорошо,но потом начинается самое"легкое":подобрать какой куда?Это ж сколько комбинаций

12 минут назад, semenovkr сказал:

Вот схемы программатора через com порт

  Показать содержимое

Подобрать аналоги в dip корпусе и собрать на макетной плате.

И не надо будет бороться с windows?

сп.но боюсь мне не осилить ?

[2./SG2_Semyon-]

4 минуты назад, figli сказал:

хорошо,но потом начинается самое"легкое":подобрать какой куда?Это ж сколько комбинаций

В разделе ВКБ спроси. Там точно ответят по разъёмам.

[Alex_Oz]

Разъем ToStick:





Конфигурация потребует изменений, не забывайте об этом.

Изменено 9 декабря 2018 пользователем Alex_Oz

[Vumpel18]



Скрытый текст

Скрытый текст

Изменено 9 декабря 2018 пользователем Vumpel18

[kreml]

13 часов назад, Komaroff сказал:

И у меня сейчас такая же ошибка. Раньше работало нормально. Скорее всего в винде чего-то до этого сломал.

Файл AtLibUsbDfu.dll это из состава Flipa (при его использовании те же ошибки). Проверял, физически лежит в установочной директории bin Флипа. Путь Path виндовса к этой директории bin прописан корректно. Кстати, когда ошибка выскакивает, у окошка ошибки значок в стиле Java (Flip работает с ней). Винда - ХР.

Версия Флипа 3.4.7 (последняя), сменил стоявшую перед этим 3.4.5 (стояла давно уже), на которой и появилась такая же ошибка.

Видел что Атмел пользует драйверы Jungo, и читал, что предлагает перейти на LibUsb, но мне таких окошек не выскакивало. При подключении контроллера, в диспетчере задач устройства типа AT90USBxxxx не появляется. После прошивки железным программатором контроллер определяется (и как USB_Bootloader, и как L3/F3 - все если прошить программатором), т.е. само железо работает нормально.

Я пока в тупике.


Попробуй загрузить винду с отключением обязательной проверки цифровой подписи драйверов. Я изза возни с драйвером и сделал собственный загрузчик, тот который bootloder. Его винда определяет как обычный хид джойстик, драйвера встроенные...

Изменено 10 декабря 2018 пользователем kreml

[figli]

В 10.12.2018 в 13:54, kreml сказал:

Попробуй загрузить винду с отключением обязательной проверки цифровой подписи драйверов. Я изза возни с драйвером и сделал собственный загрузчик, тот который bootloder. Его винда определяет как обычный хид джойстик, драйвера встроенные...

Проблема остается не решенной.Поставил семерку в тестовом режиме,вместо 10ки.В диспетчере нет проблемных устройств,даже в режиме программирования и замкнутой RST.Попробовал еще варианты,которые в голову пришли - бесполезно.Чувствую теряю только время

[Vumpel18]

В таком случае можно рассматривать замены контроллера.

Скрытый текст

Какой это Вам решать.



[figli]

34 минуты назад, Vumpel18 сказал:

В таком случае можно рассматривать замены контроллера.

  Скрыть содержимое

Какой это Вам решать.



Ага,с заменой старого на новый с доплатой?.Ну если  к старой версии 01.11.нельзя  настроить ручку кота,тогда думаю работать с ВКБшным.Просто ВКБ-Про  сам по себе джойстик годный.Не хочется их половинить

Изменено 11 декабря 2018 пользователем figli

[Vumpel18]

MMJOY2 не рассматривали?

Скрытый текст

Это бесплатный танк T-34.

Есть возможность разделить сладкую парочку на два самостоятельных устройства и Win-10 этому не помеха.



Изменено 11 декабря 2018 пользователем Vumpel18

[Vumpel18]

2 часа назад, figli сказал:

Ага,с заменой старого на новый с доплатой?.Ну если  к старой версии 01.11.нельзя  настроить ручку кота,тогда думаю работать с ВКБшным.Просто ВКБ-Про  сам по себе джойстик годный.Не хочется их половинить

К старой версии есть техническая возможность подключения ручки Cougar.

Скрытый текст

Одно условие - не более 16 кнопок, но это нужно уточнять. Постараюсь попозже когда домой доберусь.

Выход есть ВСЕГДА.





[Komaroff]

Ошибка обновления не из-за вин10. У меня на винХР  тоже такие сообщения. Непосредственно атмеловский модуль выдает эти сообщения. Есть подозрение, что возможно бутлоадер атмеловский в чипе затерт (у меня сейчас точно затерт, а до этого не уверен ?) и из-за этого выдается не совсем однозначная ошибка, но проверить это смогу только на днях.

[2./SG2_Semyon-]

4 часа назад, figli сказал:

Проблема остается не решенной.

Могу выслать самодельный программатор, который через com порт работает.

Изменено 11 декабря 2018 пользователем semenovkr

[Vumpel18]

3 часа назад, Vumpel18 сказал:

К старой версии есть техническая возможность подключения ручки Cougar.

  Скрыть содержимое

Одно условие - не более 16 кнопок, но это нужно уточнять. Постараюсь попозже когда домой доберусь.

Выход есть ВСЕГДА.





Применение контроллера Cobra M5 (стоковые версии 1.08, 1.11)
Напрямую к плате кнопки подключить нельзя. Или плату из головы ручки или одну плату расширения кнопок. Только одну!!! Больше плат этот контроллер не поддерживает.

[Komaroff]

В 9 декабря 2018 г. в 19:52, figli сказал:

Следовал инструкции,ноне выходит.Видимо в процессе установки Flip 3.4.7 вин 10 поудаляла все подозрительные файлы с нужными драйверами

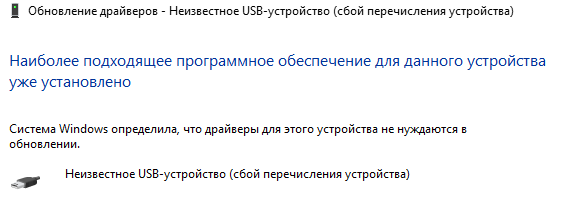

На картинке написано в скобках что произошел сбой перечисления устройства. Вроде как новое устройство при нормальном запуске должно отображаться без этого замечания... Вряд ли при данном сбое возможно корректно установить драйвер.

Еще на другом скрине ранее видна попытка обновить драйверы корневому концентратору USB. Наверно одна из попыток нащупать путь.

Взял свой старинный самодельный контроллер F2 (как у figli) в надежде что он заведется нормально без сбоев (описанных у меня выше, которые происходили с другим контроллером версии L3/F3, но на этом же компе). Атмеловский бутлоадер точно не затерт. После замыкания контактов по методике описанной выше Kreml, в диспетчере появилось устройство от Atmel с названием AT90USB128 (на этом чипе  AT90USB1287 сделан мой F2). Здесь все нормально. Значит какой-то драйвер установлен был ранее в системе. Но при попытке запуска модуля Flip и самой программы Flip выскочило сообщение что мол снова все равно не может найти AtLibUsbDfu.dll. Ок. Тогда сделал попытку обновить драйвер для этого устройства вручную, подсунув при выборе директорию usb из установочной папки Flipa (в этой папке драйвера, кстати процесс описан картинками в папке UpdateDriver). При запросе замены согласился на замену файлов, которые уже были в наличии. И после этого Flip пробило, и он стал нормально работать !

Чудеса !

PS. Контроллер, на котором я затер бутлоадер проверю на днях, сейчас нет на руках. Естественно предварительно восстановлю бутлоадер, прошивка которого выложена на сайте Atmela, точнее сейчас уже Microchipa :)


[BeRSeRk]

Доброго времени суток!

Необходима помощь с настройкой кнопок хаток. Все остальные кнопки работают.

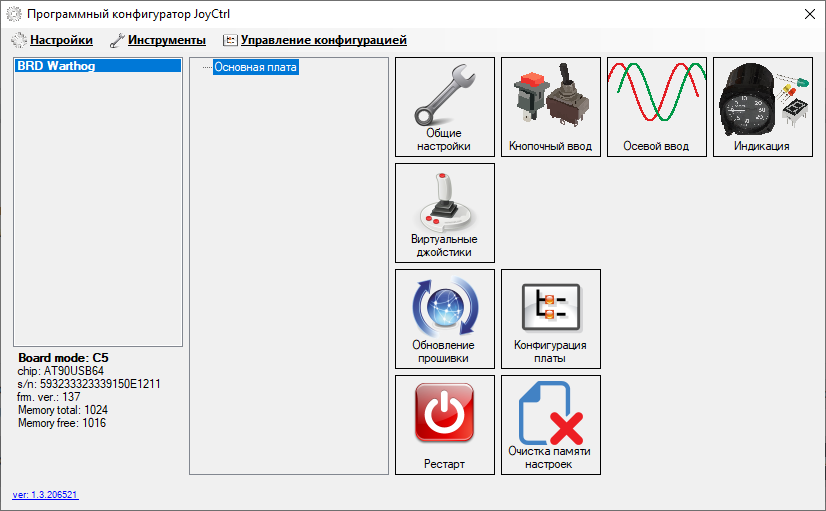

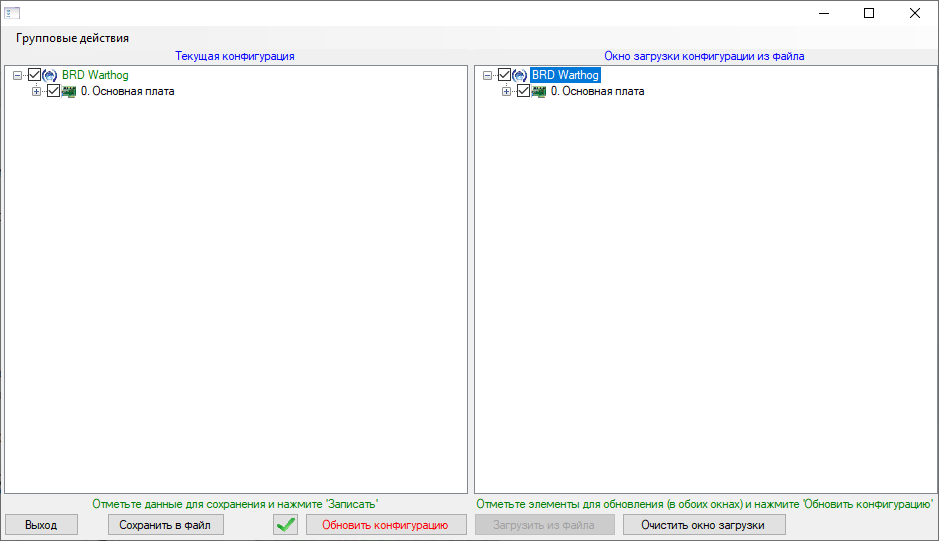

Подключил ручку Cougar к контроллеру Kreml, скачал конфигуратор ver.1.3.206521, версия прошивки С5.cff, в общих настройках установил режим "3", записал конфигурационный файл для ручек Warthog и Cougar "BRD Warthog 20-11-16.xml". Оси откалибровались успешно.

В итоге все работает кроме хаток. Контроллер физические нажатия кнопок видит, но не выводит их на виртуальные кнопки.



[BeRSeRk]

Сам спросил, сам ответил..)

Может кто-то будет тупить, как и я, поэтому опишу свои действия.

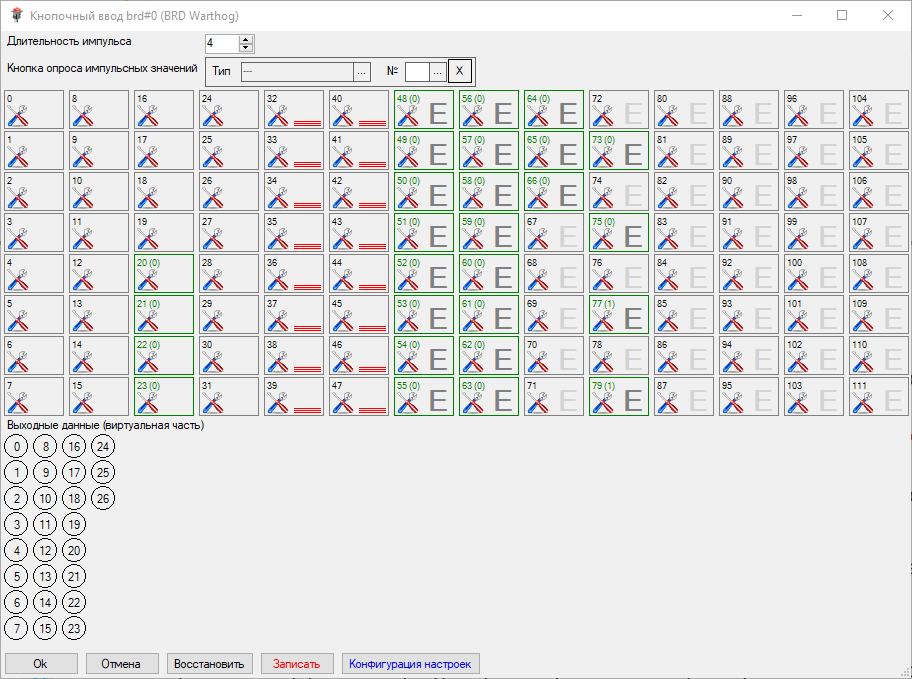

1) Необходимо определить кнопки которые уже задействованы. Если на них нажать - появятся красные полоски. В моем случае это физические кнопки: 24..28, 31, которые связаны с виртуальными кнопками: 58, 61..65, а те в свою очередь с выходными данными 14, 17..21. Собственно эти кнопки трогать не надо.

2) Далее определить номера физических кнопок на хатках. В моем случае: 32..47.

3) В настройках свободных виртуальных кнопок указать номера физических кнопок хаток. Пример на скриншоте.

4) Нажать кнопку "Записать".

[=VCC=Ghash34]

тоже была проблема с перепрошивкой старенького l2  в l3 . комароф подсказал решение из этой темы. все получилось и прошилось без танцев

[vvm13ru]

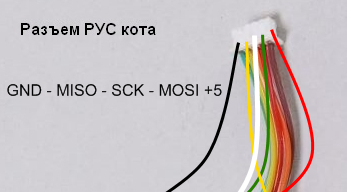

А кто-нибудь может сказать. как называется разъём в ручке Cougar'а, чтобы его можно было купить без "примерки" в каком-нибудь рд-магазине? (И два разъёма на корпусе, к РУД'у и педалям, тоже было бы интересно).

Первое, похоже, PS/2.

...

mini din6?

[vvm13ru]

... скорее mini din5...
