Объясните как работает электроника на самодельных педалях.

[ZooK]

Здравствуйте уважаемые.

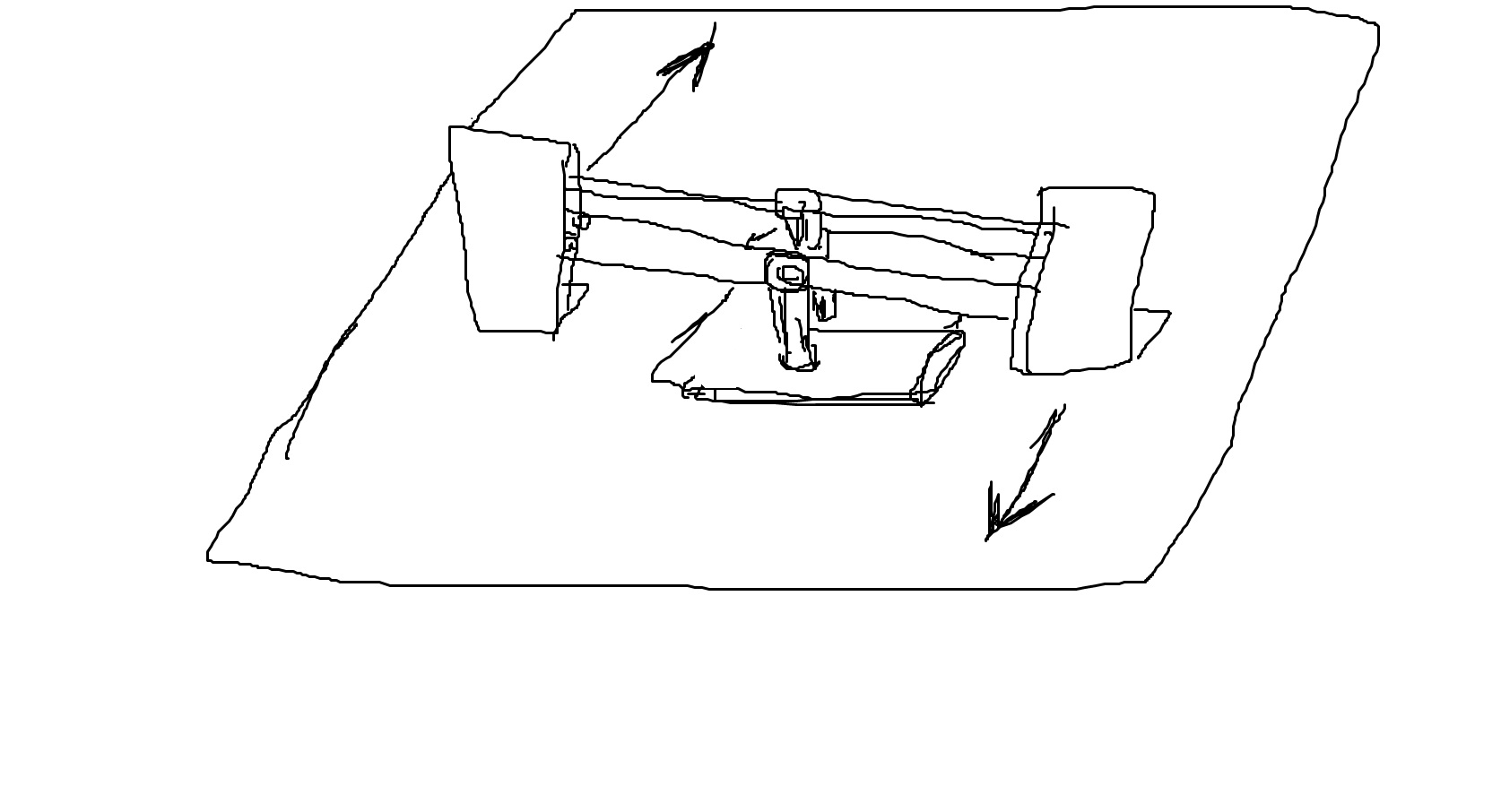

Допустим я смогу собрать конструкцию педалей, которые будут вращать по оси Х.

Знаю, что нужно покупать резисторы и датчики Холла , но как они взаимодействуют с конструкцией рулей направления (педалей) ?

Как они будут считывать отклонение педалей на определенный угол ?

Изменено 10 ноября 2013 пользователем ZooK

[DiFiS]

для начала разбери обычный джойстик и посмотри - как там работают резисторы.

на педалях точно такой же принцип. это просто +1 резистор. И не обязательно на датчике хола.

[ZooK]

для начала разбери обычный джойстик и посмотри - как там работают резисторы.

на педалях точно такой же принцип. это просто +1 резистор. И не обязательно на датчике хола.

А как он будет считывать движение педалей и передавать всё это через USB на компьютер?

Изменено 10 ноября 2013 пользователем ZooK

[Manoylenko]

Берешь ось которую использовал на джое для РН и тремя проводками выносишь ее на педали.

[DogEater]

А как он будет считывать движение педалей и передавать всё это через USB на компьютер?

на датчик подаётся т.н. базовое напряжение.

В центральном положении датчик выдаёт некое значение, меньше чем базовое.

Изменение положения педалей датчик отдаёт на контроллер разницей в + или - от центра.

т.е. если базовое - 5В, центральное - 3,5В, крайние могу быть 2.5В и 4.5В

резистор регулирует напряжение в зависимости от угла поворота оси потенциометра, датчик холла - в зависимости от изменения напряжённости магнитного поля от магнита, который перемещается относительно датчика.

Лучше посмотри темы на "сухом" - там оооочень подробно расписано.

[ZooK]

на датчик подаётся т.н. базовое напряжение.

В центральном положении датчик выдаёт некое значение, меньше чем базовое.

Изменение положения педалей датчик отдаёт на контроллер разницей в + или - от центра.

т.е. если базовое - 5В, центральное - 3,5В, крайние могу быть 2.5В и 4.5В

резистор регулирует напряжение в зависимости от угла поворота оси потенциометра, датчик холла - в зависимости от изменения напряжённости магнитного поля от магнита, который перемещается относительно датчика.

Лучше посмотри темы на "сухом" - там оооочень подробно расписано.

Спасибо.

на датчик подаётся т.н. базовое напряжение.

В центральном положении датчик выдаёт некое значение, меньше чем базовое.

Изменение положения педалей датчик отдаёт на контроллер разницей в + или - от центра.

т.е. если базовое - 5В, центральное - 3,5В, крайние могу быть 2.5В и 4.5В

резистор регулирует напряжение в зависимости от угла поворота оси потенциометра, датчик холла - в зависимости от изменения напряжённости магнитного поля от магнита, который перемещается относительно датчика.

Лучше посмотри темы на "сухом" - там оооочень подробно расписано.

А интересно, там постит кто-нибудь свои схемы ?

[DogEater]

там и конструкции и схемы есть. сухой долгое время был одним из центровых мест.

[Komaroff]

Советую обратить внимание на магниторезисторы. Магниторезистор выдает сигнал, зависящий ТОЛЬКО от угла поворота магнитного поля. Это позволяет избежать влияния внешних магнитных полей, в отличие от датчика Холла. Есть много схемотехнических вариантов использования магниторезисторов. Некоторые из вариантов позволяют подключать магниторезисторы к контроллерам стандартных джоев. Другим вариантам требуется специфический контроллер.

И действительно, много информации есть на Сухом.
