Датчик МАРС под потенциометр

[ROSS_TaTaPuH]

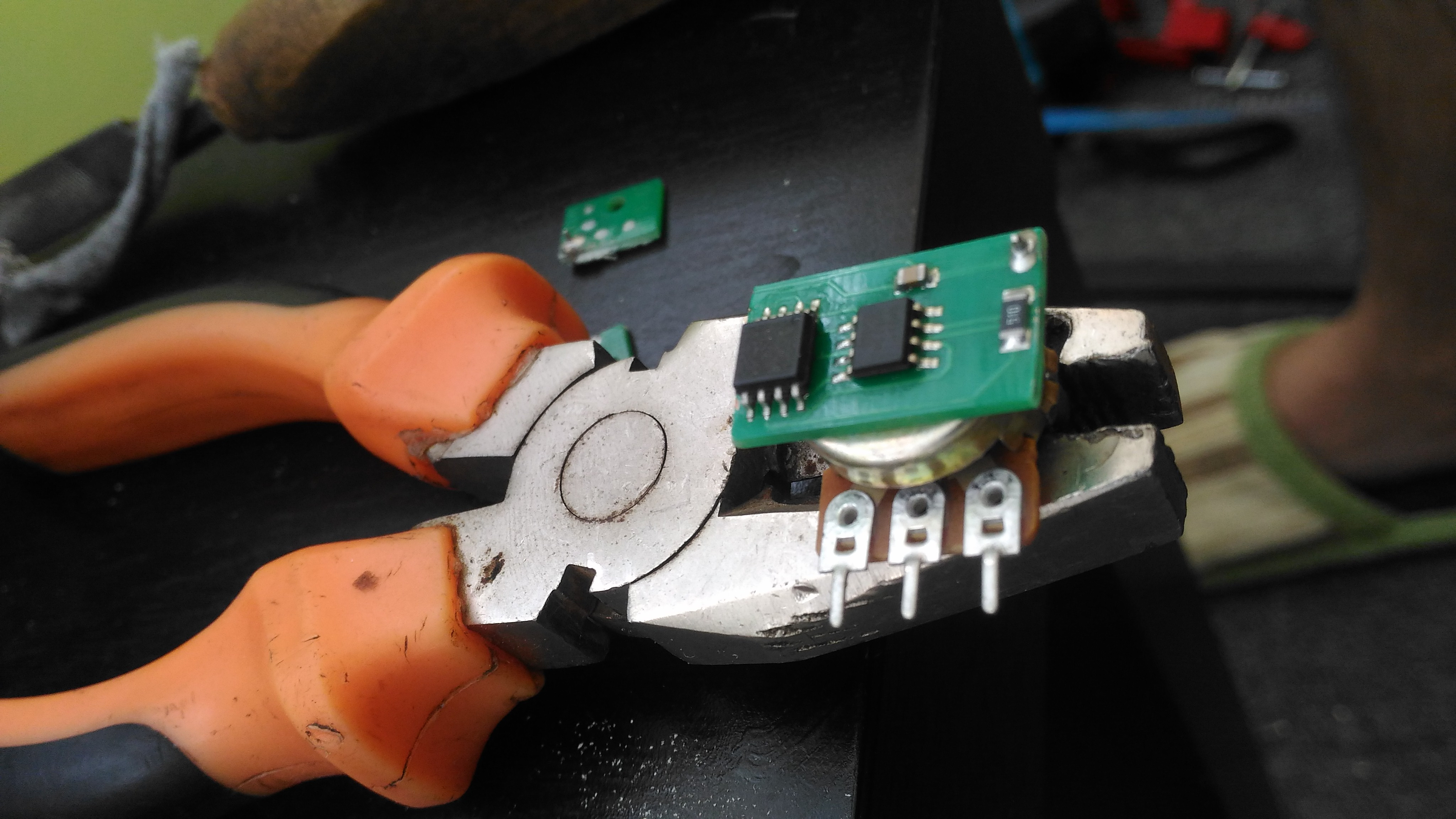

Ищу в помощь того кто сможет сделать платку под датчик Марс для использования его на корпусе потенциометра вместо самого потенциометра. Размеры платки желательно как на фото справа, и да конечно нужны отверстия для крепления. Либо совет или ссылку на тех кто возьмется стравить данную платку.

[RenderG]

Это не под МАРС. Это под TLE

[ROSS_TaTaPuH]

51 минуту назад, RenderG сказал:

Это не под МАРС. Это под TLE

Суть не в этом, а в том чтоб именно типо такого мини датчика. А это под ммджой2, под контроллер и тлешки. Я это знаю.

[VictorUs]

А зачем, собственно, специальную плату? Я в свое время сделал так. Снял кожух с потенциометра, отогнув три лапки, и просверлил в нем отверстие миллиметров 10. Приклеил магнит к штоку потенциометра. Поставил кожух на место. Все. После этого потенциометр можно крепить стандартным способом, под гайку. на стойках (или любым другим удобным способом расположить МАРС над отверстием в кожухе.

[ROSS_TaTaPuH]

16 минут назад, VictorUs сказал:

А зачем, собственно, специальную плату? Я в свое время сделал так. Снял кожух с потенциометра, отогнув три лапки, и просверлил в нем отверстие миллиметров 10. Приклеил магнит к штоку потенциометра. Поставил кожух на место. Все. После этого потенциометр можно крепить стандартным способом, под гайку. на стойках (или любым другим удобным способом расположить МАРС над отверстием в кожухе.

Ну это то понятно, а если места нет под длину марса тогда как?  У кугаровского руда там места нет поэтому придется марс укорачивать.

[VictorUs]

!!! Понял.

Sorry



[Swift_CCCP]

Платы готовы. А вот на покупку as5600 пока не решился. Дороговато... Есть в одном месте на Али 2000 руб 10 штук, но что то боязно - дёшево больно.)

[ROSS_TaTaPuH]

9 минут назад, Swift_CCCP сказал:

Платы готовы. А вот на покупку as5600 пока не решился. Дороговато... Есть в одном месте на Али 2000 руб 10 штук, но что то боязно - дёшево больно.)

что за платы можешь в личку скинуть, покумекаем как их забрать



[Swift_CCCP]

Платы те, что в теме заказ плат из Китая.)

[dim666]

В 01.10.2018 в 13:43, ROSS_TaTaPuH сказал:

 Либо совет или ссылку на тех кто возьмется стравить данную платку.

Последний раз в китае заказывал платы на https://jlcpcb.com

2 бакса за 10 или 5 плат. Брал 5, т.к. доставка чуть дешевле (там по массе считается), а мне вообще только одна платка нужна была. Но всё равно доставка до Мск обошлась в 6+ баксов. Итого 8+$ за 5 плат. Раньше это было рублей 500. Щас чуть дороже.

[ROSS_TaTaPuH]

1 час назад, dim666 сказал:

Последний раз в китае заказывал платы на https://jlcpcb.com

2 бакса за 10 или 5 плат. Брал 5, т.к. доставка чуть дешевле (там по массе считается), а мне вообще только одна платка нужна была. Но всё равно доставка до Мск обошлась в 6+ баксов. Итого 8+$ за 5 плат. Раньше это было рублей 500. Щас чуть дороже.

Заказывать еще не собираешься, я бы прицепился, не ради коммерции а для себя. В принципе готов большую часть оплатить а дальше тут раздадим по себестоимости.

[72_Logan]

Как наладите производство, я куплю 10++ шт.

Пишите в личку предложения. На форуме редко бываю.

Изменено 3 октября 2018 пользователем 72AGs_Logan

[Sokol1]



Rel4y made an drop-in  "potentiometer replacement" using TLE5011 - but don't share PCB layout.

https://forums.eagle.ru/showthread.php?t=220916





Изменено 3 октября 2018 пользователем Sokol1

[Economist]

8$ за десяток, к чему там цепляться.... Заказать, излишки продать. Совместная покупка батона.

Изменено 4 октября 2018 пользователем Economist

[ROSS_TaTaPuH]

В ‎01‎.‎10‎.‎2018 в 22:22, Swift_CCCP сказал:

Платы те, что в теме заказ плат из Китая.)

свифт, что то ты пропал? давай про платы определимся я куплю дальше кому надо раскидаем, могу сам заморочится отправкой, правда отправка от меня около 250 рублей. но я сразу говорю что 2 платы мне нужно точно. я с 17го ноября на 2 месяца свободен, будет т.е. время.



[Swift_CCCP]

Проверяем. Надо же спаять.)

[SSV]

Скрытый текст

В 08.10.2018 в 22:36, ROSS_TaTaPuH сказал:

я с 17го ноября на 2 месяца свободен

Ух ты! Здравствуй Вася Новый год!



[Antony99]

Я бы тоже поучаствовал в покупке маленьких, под переделку штатных резюков,  желательно что бы распаянные были с датчиком и ММджой2 в цифровом режиме.

[ROSS_TaTaPuH]

В 11.10.2018 в 01:50, SSV сказал:

  Скрыть содержимое

Ух ты! Здравствуй Вася Новый год!



Отпуск

28 минут назад, ROSS_TaTaPuH сказал:

Отпуск

Хоккей, зима, собственно поэтому стараюсь брать отпуск именно в это время года.

[Iguz]



[Iguz]

В 29.10.2018 в 16:20, ROSS_TaTaPuH сказал:

Отпуск

Хоккей, зима, собственно поэтому стараюсь брать отпуск именно в это время года.

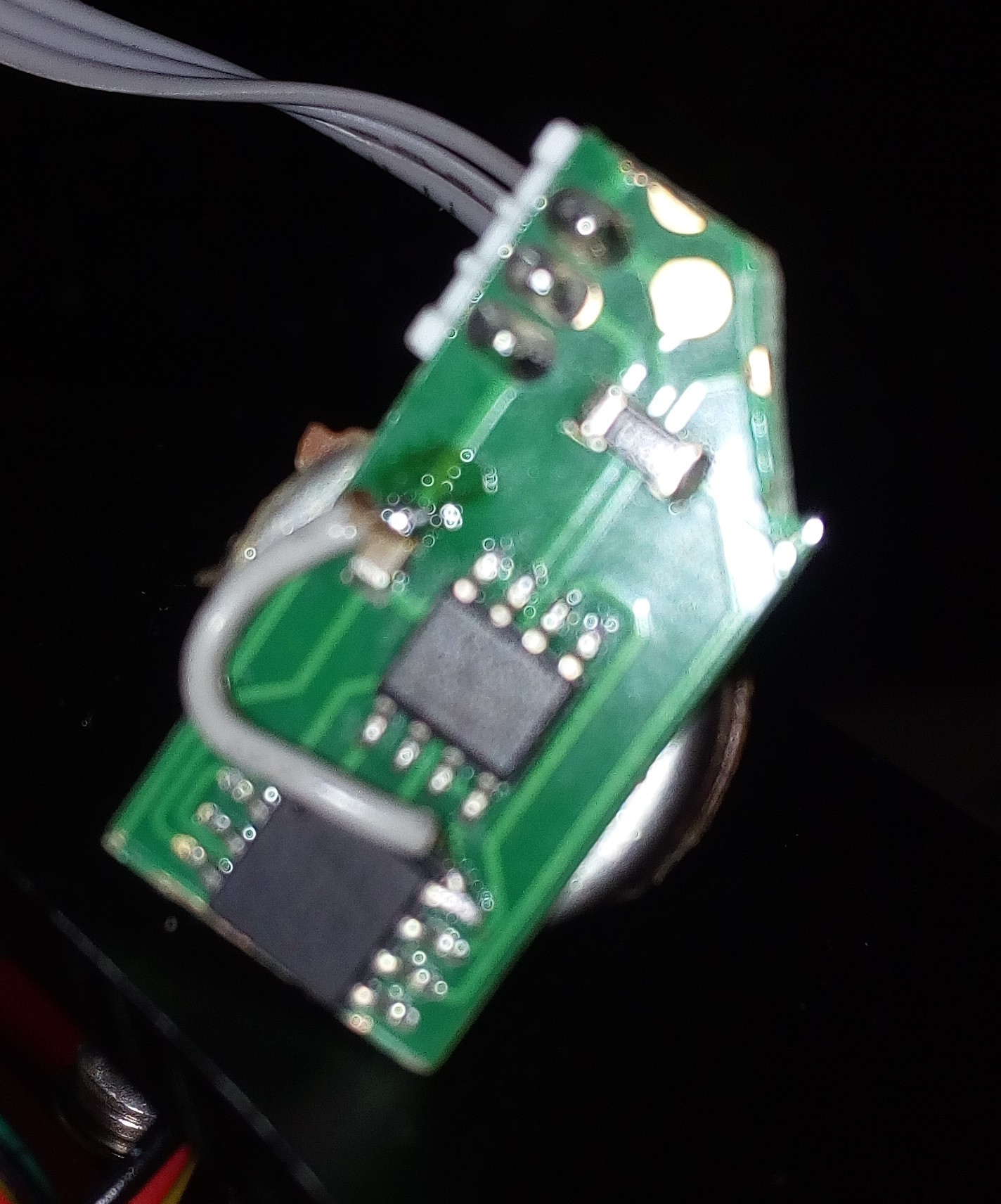

Качество швах, но смысл понятен, дерзай. Обрезание строительным ножом делал.

[ROSS_TaTaPuH]

1 час назад, Iguz сказал:



Качество швах, но смысл понятен, дерзай. Обрезание строительным ножом делал.

Ха, уже

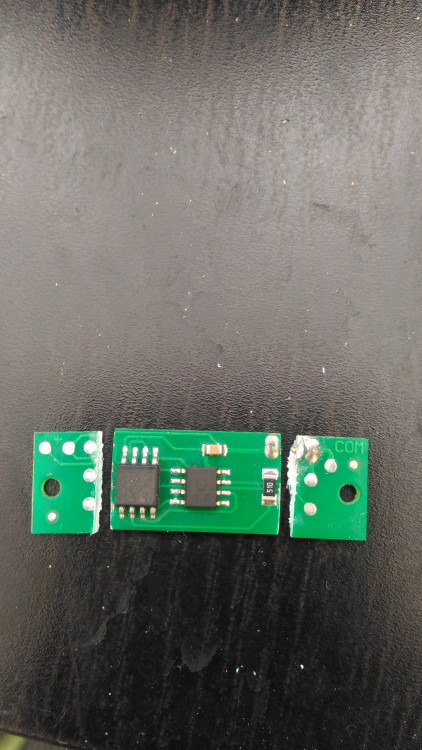

И схему уже спаял, фото после обрезки. Все работает, но как только длинней провод использую то контроллер датчик не видит, но собственно я думаю разберусь пока на вахте

[Iguz]

Питание не забудь кинуть... И я оставил родное крепление проводов на датчике.



Питание на ногу отдельным проводом закинь... А то как у тебя сейчас не взлетит... Я уже вон в кота вставил ))

[Antony99]

5 минут назад, ROSS_TaTaPuH сказал:

Ха, уже

И схему уже спаял, фото после обрезки. Все работает, но как только длинней провод использую то контроллер датчик не видит, но собственно я думаю разберусь пока на вахте

Надо на цифре мутить, тогда длинна провода не будет иметь значения.

[Iguz]

Марс не аналог. Длина провода всегда имеет значение, но тут от ручки в базу путь минимальный да и вроде марсы не страдают растройством от длинного провода. Ну и контролер njoy не видит цифру. А собрать охото имено на нем.

Изменено 3 ноября 2018 пользователем Iguz

[ROSS_TaTaPuH]

2 минуты назад, Antony99 сказал:

Надо на цифре мутить, тогда длинна провода не будет иметь значения.

Не совсем понял. Этот датчик марс цифровой, и на njoy32 все работает только с коротким проводом, а вот провод людлинной 30см не запустился, может где сам ошибся т.к. перепаивал простым паяльником может канифоль и тд, короче я схему пересмотрю, именно пайки дома думаю запустится

2 минуты назад, Iguz сказал:

Марс не аналог. Длина провода всегда имеет значение, но тут от ручки в базу путь минимальный да и вроде марсы не страдают растройством от длинного провода. Ну и контролер njoy не видит цифру. А собрать охото имено на нем.

Про длинну кабеля не согласен, я задал вопрос вкб спецам так они мне сказали на 10метрах на витой паре и то марс видит контроллер, дело в моих пайках

3 минуты назад, Iguz сказал:

Марс не аналог. Длина провода всегда имеет значение, но тут от ручки в базу путь минимальный да и вроде марсы не страдают растройством от длинного провода. Ну и контролер njoy не видит цифру. А собрать охото имено на нем.

Думал подтяжку поменять с 50ом на другой номинал но тут меня остановили, думаю все исправлю

[Iguz]

2 минуты назад, ROSS_TaTaPuH сказал:

Не совсем понял. Этот датчик марс цифровой, и на njoy32 все работает только с коротким проводом, а вот провод людлинной 30см не запустился, может где сам ошибся т.к. перепаивал простым паяльником может канифоль и тд, короче я схему пересмотрю, именно пайки дома думаю запустится

Про длинну кабеля не согласен, я задал вопрос вкб спецам так они мне сказали на 10метрах на витой паре и то марс видит контроллер, дело в моих пайках

Чем длиньше провод тем больше сопротивление, тем больше он ловит наводок левых, но 2 метра это не та длинна. ПС, про перемычку на питание не забудь...

если не запустилось на 30 см, значит это твой косяк )))

[ROSS_TaTaPuH]

22 минуты назад, Iguz сказал:

Чем длиньше провод тем больше сопротивление, тем больше он ловит наводок левых, но 2 метра это не та длинна. ПС, про перемычку на питание не забудь...

если не запустилось на 30 см, значит это твой косяк )))

да мой кася в пайке, я купид с алика паяльник нормальный с температурным режимом, буду переделывать, а про перемычку на питание я вкурсе просто фото делал после обрезки, шлейф как у тебя на питание
