Опубликовано:

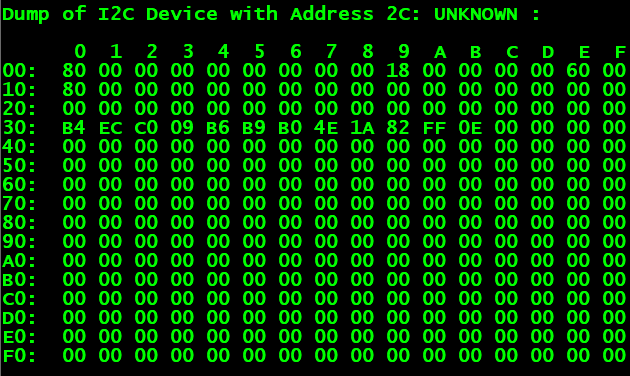

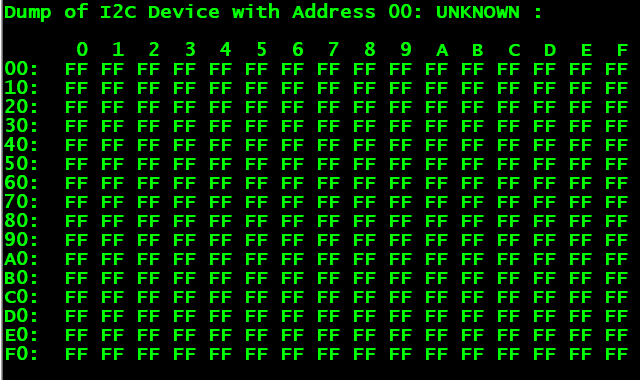

Пришел новый gy-85 на якобы QMC, но сканер показывает странное. В помойку?


image.png.908cfef16417b77cba006ab17603b03a.pngimage.png.436a5d48c06387a4b19ad17540185565.png

Опубликовано:

Одно из двух: или магнитометр неисправен или магнитометр другого неизвестного типа. Нужно посмотреть, что написано на чипе магнитометра.

В любом случае это возврат денег продавцом.

Ещё вариант - на вход 3V было подано напряжение 5V и магнитометр этого не пережил.



Опубликовано:

На 3.3 точно не подавал, написано

HP

5883

5203

Деньги уже вернули)

Опубликовано:

Добрый день всем летчикам!!, только не давно влился в тему полетов, до этого имел VR но продал, сейчас вот после покупки кобра м5, понял что крайне не хватает поворотов головы и хатка это такое себе, попытался покурить данную тему, решил что камера и клипсы не то)))), уверен что данный вопрос уже затерт до дыр в данной теме, но все же, есть разница в работе варианта когда шея отдельно датчиком и вариантом-2 с 521+ 273? и не совсем понятно по схеме 2 нужны ли резисторы?, то есть 521 и 273 спаиваются вместе и подключаются к нано, верно?

Опубликовано:
6 часов назад, cinema4d сказал:

решил что камера и клипсы не то



Поверь, камера и люстра это ТО. Если их сделать по уму (не говоря уже о том, чтобы купить нормальные), то после недолгого привыкания, будет почти VR. Инерционник такого эффекта не даст хотя бы потому, что у него меньше степеней свободы. Лично у меня было и то и то и мой вывод однозначен - самое оптимальное - правильно приготовленный opentrack.

Опубликовано: (изменено)
48 минут назад, 72AGs_Buzoter сказал:



Поверь, камера и люстра это ТО. Если их сделать по уму (не говоря уже о том, чтобы купить нормальные), то после недолгого привыкания, будет почти VR. Инерционник такого эффекта не даст хотя бы потому, что у него меньше степеней свободы. Лично у меня было и то и то и мой вывод однозначен - самое оптимальное - правильно приготовленный opentrack.

ну возможно, была пс4 с камерой и на старте консоли играл в тундру, ну как это работало не впечатлило возможно камера пс4 кака (кстати играл в тундру в vr ну это жесть), я если бы собрался играть в тот же вартандер я бы не ломал голову и купил vr, а я собираю все для арма 3

так вот ожидая модерации первого сообщения, я собрался с мыслями и одновременно заказал ардуино и 521 датчик, и вопрос такой, не хочется вешать датчик на шею как в классическом варианте, тогда 521 + 273 ?

Изменено пользователем cinema4d
Опубликовано:

Варианты, где на GY521 напаиваются вторым этажом GY273 созданы не для того, чтобы получить 5 осей, а для того, чтобы добавить магнитометр. В модуле GY521 нет магнитометра, поэтому при его использовании в качестве головного (вариант 6) неизбежен дрейф (не пружина) по Yaw. Важно обеспечить полную параллельность плоскостей PCB обоих модулей.



Советую выбрать вариант с GY85, это гораздо проще.



Для получения 5 осей используется второй датчик GY521 с резистором, который крепится на шею или плечо или в нагрудный карман.

GY521 нельзя жёстко механически фиксировать с головным, так как головной и шейный датчики должны двигаться полностью независимо друг от друга.

Здесь GY521 как раз очень хорош, так как магнитометр не нужен, а вход AD0 для изменения адреса нужен.



Опубликовано:
9 минут назад, GO63 сказал:

Советую выбрать вариант с GY85, это гораздо проще.

Спасибо за совет!!!, я примерно начал понимать отличия, то есть если например оставить 85 без нека то будет 3х осевый вариант?

и подскажите ПЖ, резистор с 85 тым тоже нужен в схему?





Опубликовано:
Цитата

Спасибо за совет!!!, я примерно начал понимать отличия, то есть если например оставить 85 без нека то будет 3х осевый вариант?



Да. Без нека будет 3DOF.



Цитата

и подскажите ПЖ, резистор с 85 тым тоже нужен в схему?



Резистор 3кОм подключается к нижнему (нек) GY521, между AD0 и VCC. Значит есть нек - нужен резистор, нет нека - не нужен резистор.



Опубликовано:
1 минуту назад, GO63 сказал:



Да. Без нека будет 3DOF.





Резистор 3кОм подключается к нижнему (нек) GY521, между AD0 и VCC. Значит есть нек - нужен резистор, нет нека - не нужен резистор.



вот я бл))) сложно найти 85 QMC5883, унас, HMC5883L еще есть, и нашел 91

Опубликовано:
17.07.2025 в 22:10, GO63 сказал:

Советую выбрать вариант с GY85, это гораздо проще.

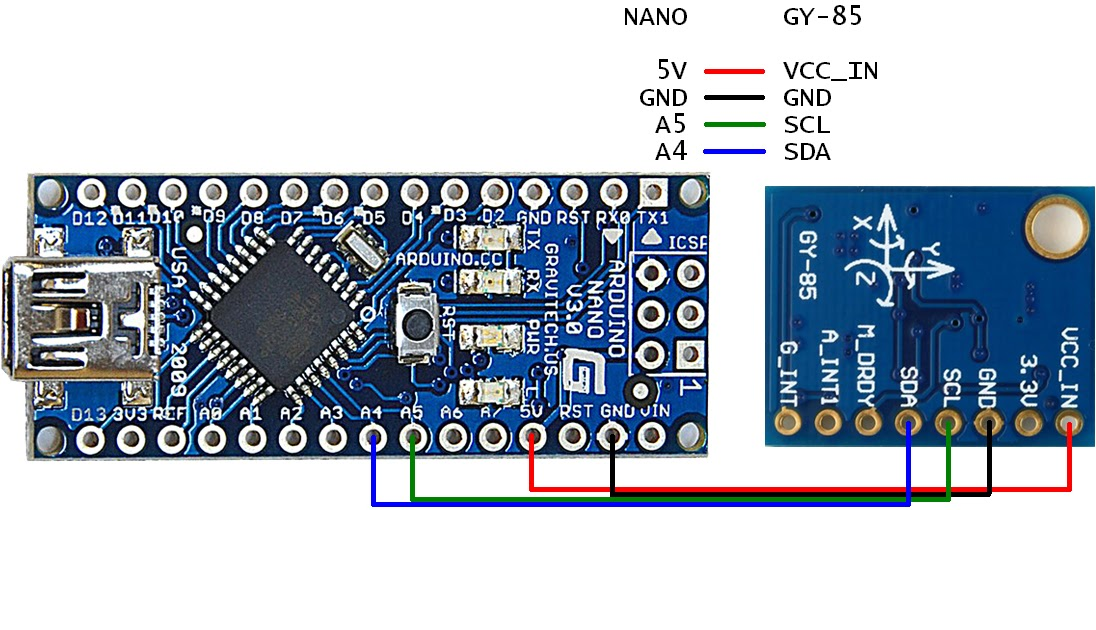

Добрый, купил по Вашему совету GY85, а схема подключения к нано такая же как и 9250?

Опубликовано:

Камрады! Подскажите, как организовать смещение головы вправо-влево на хатке с включенным инерционным трекером? Извелся уже)))

Опубликовано:
17 часов назад, GO63 сказал:



Скажите ПЖ, а длина кабеля от 85 до нано и от нано до усб пк имеет ограничения?

Опубликовано:

Собрал я пока 3 доф систему пока жду 3 Ком, было пару заморочек с ошибками при заливке скетча, все вроде откалибровал, и что я имею сейчас, в лево и право работает как надо, а вот в верх и низ срабатывает с поворотом головы, то есть в верх подымая голову камера наклоняется в лево и также в низ
