Клипса Opentrack/TrackIR на батарейке(аккумуляторе)

[Deltavod]

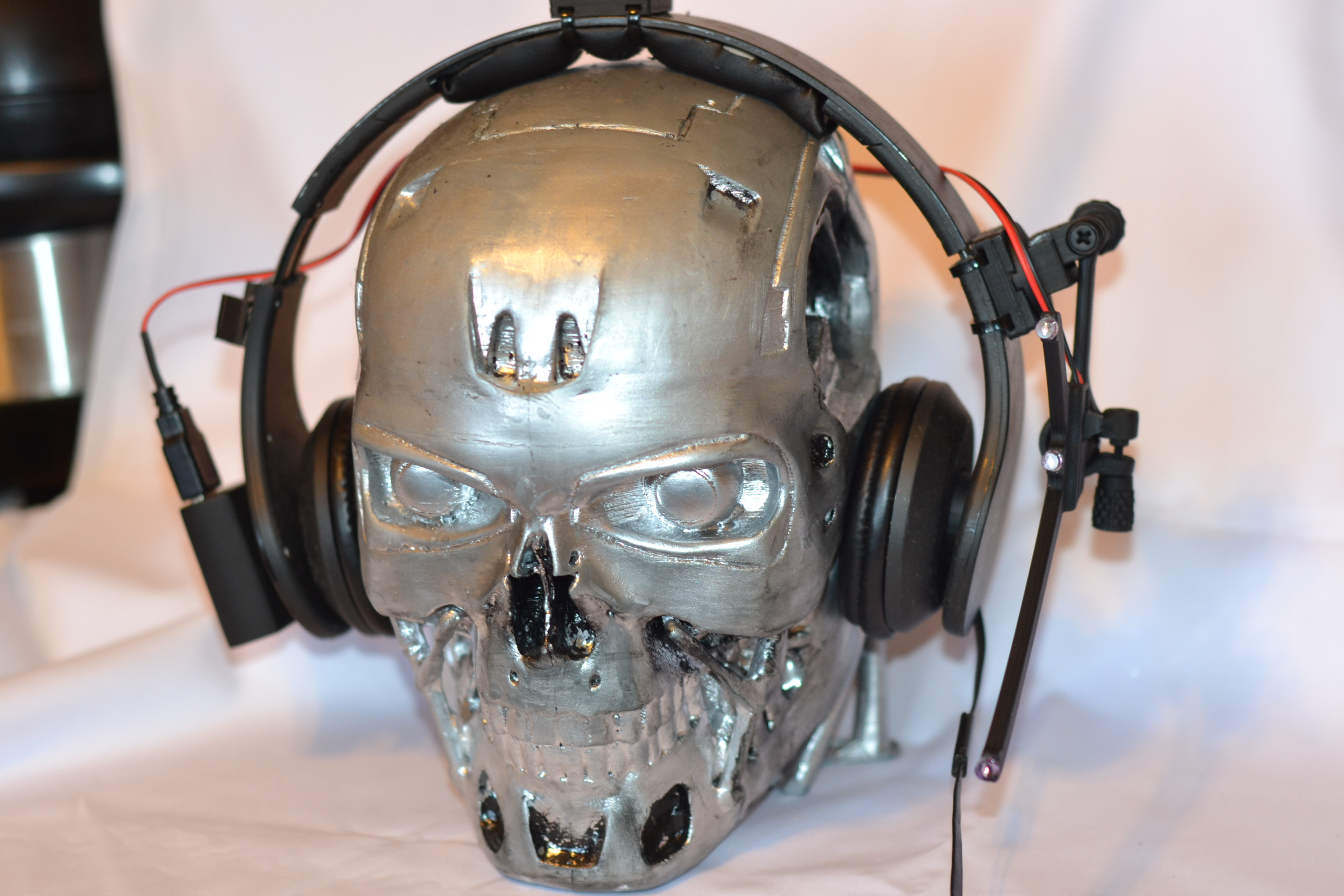

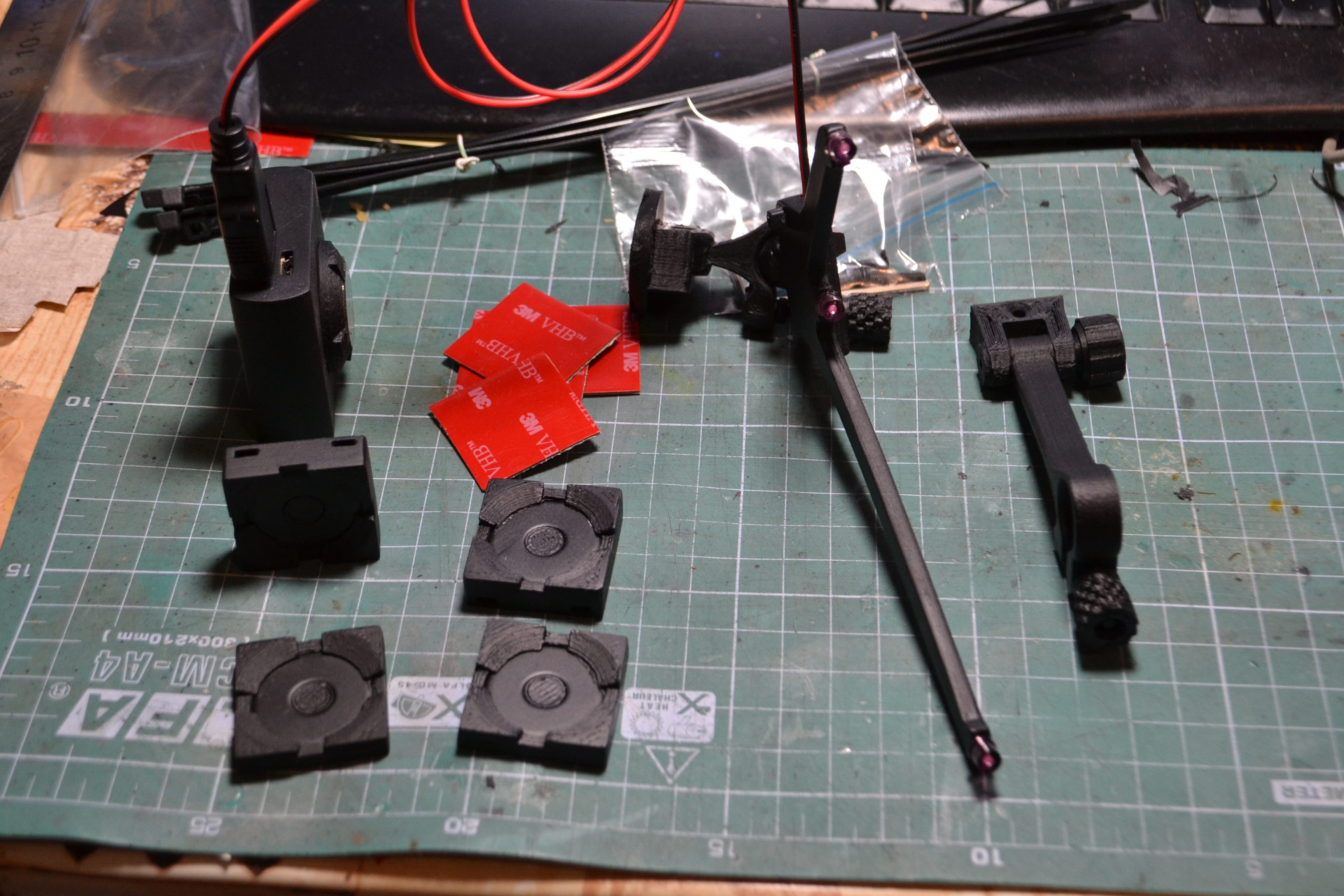

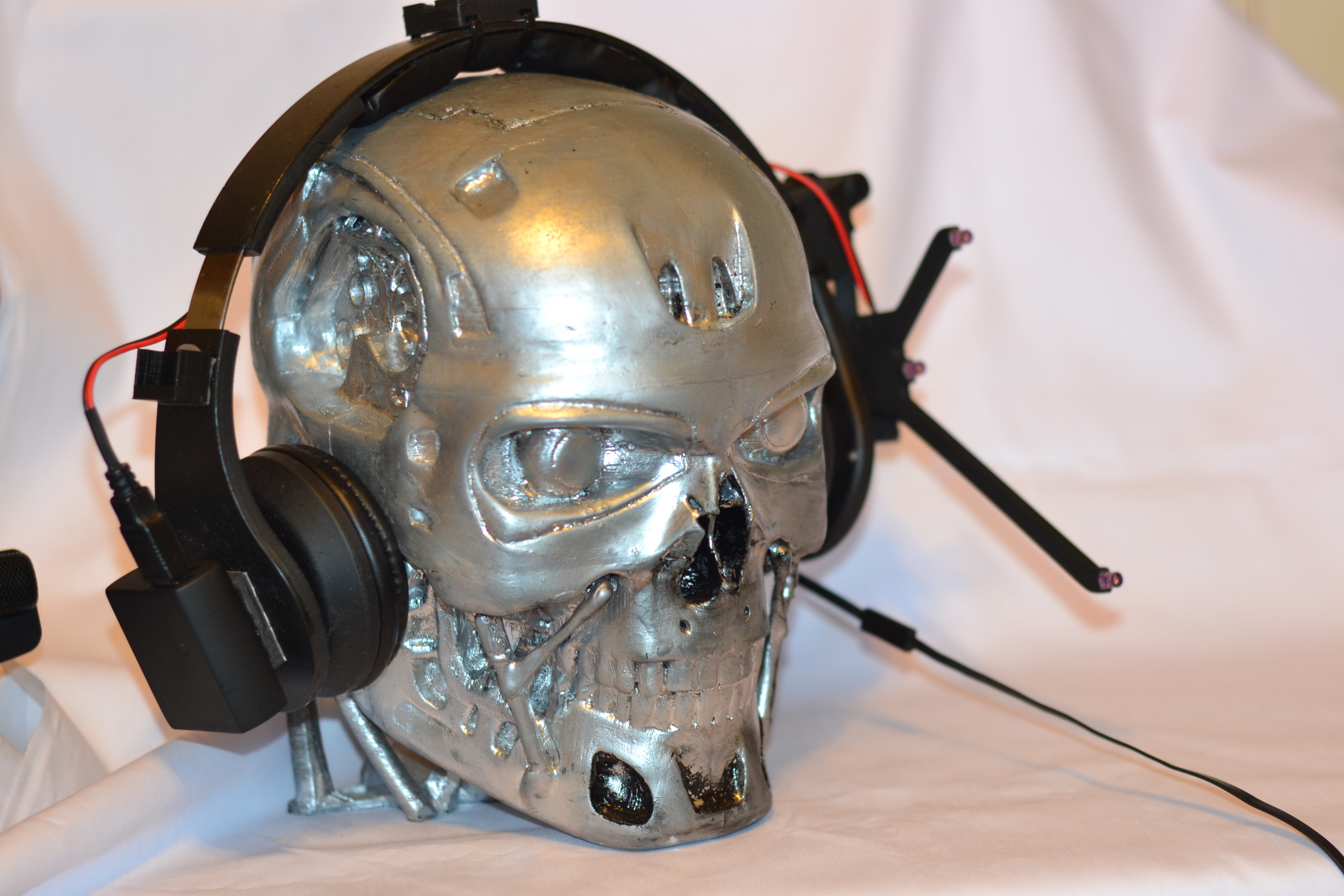

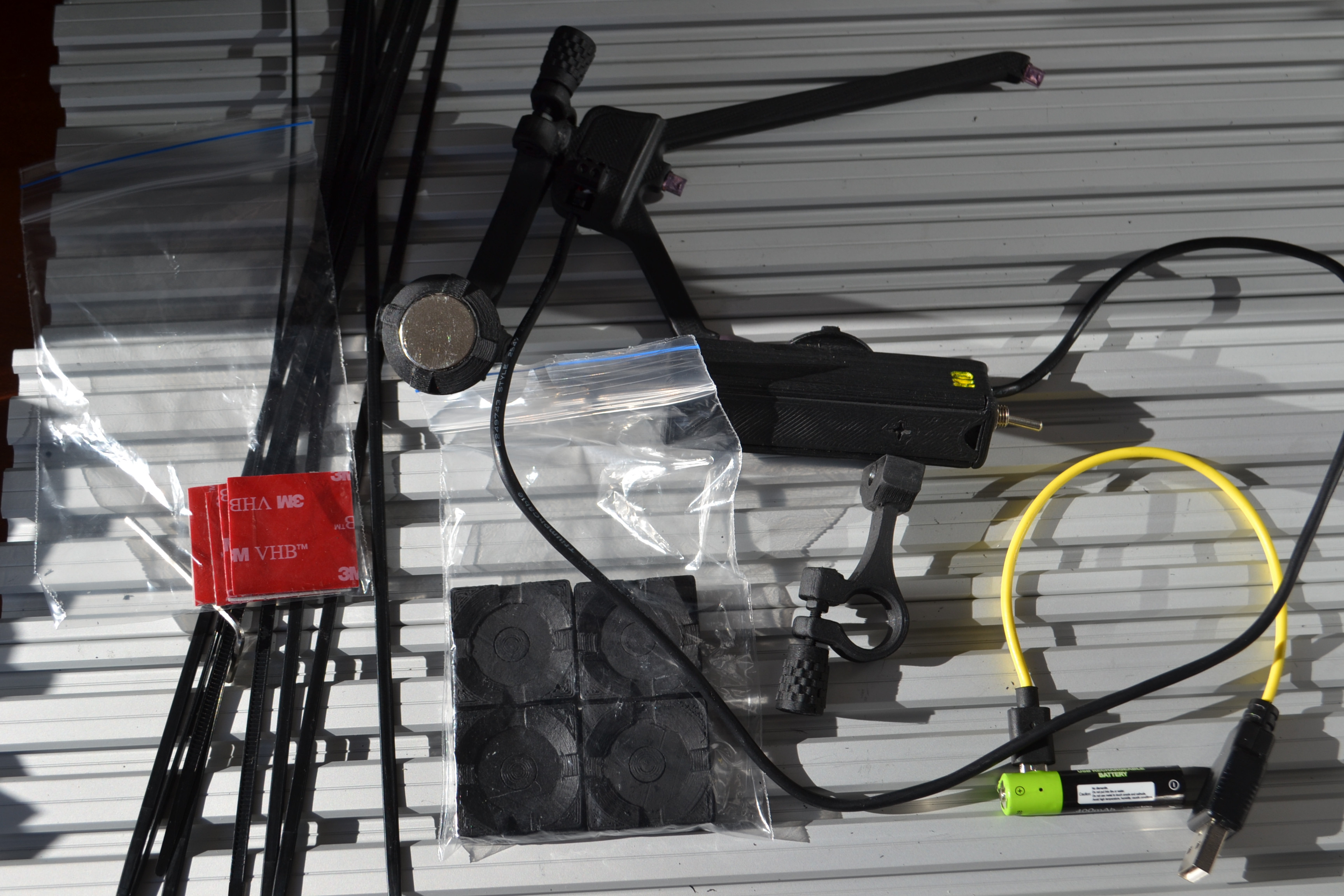

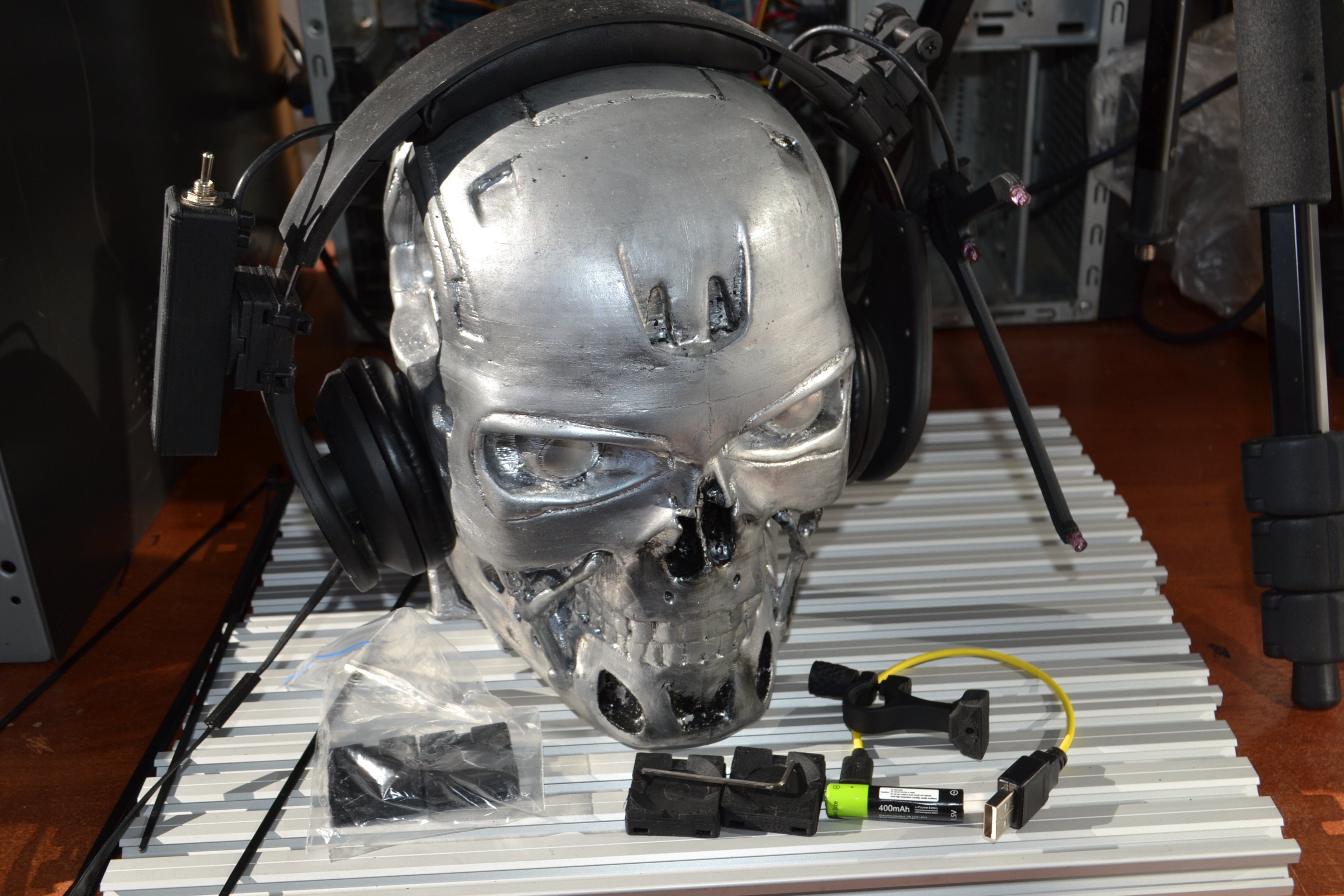

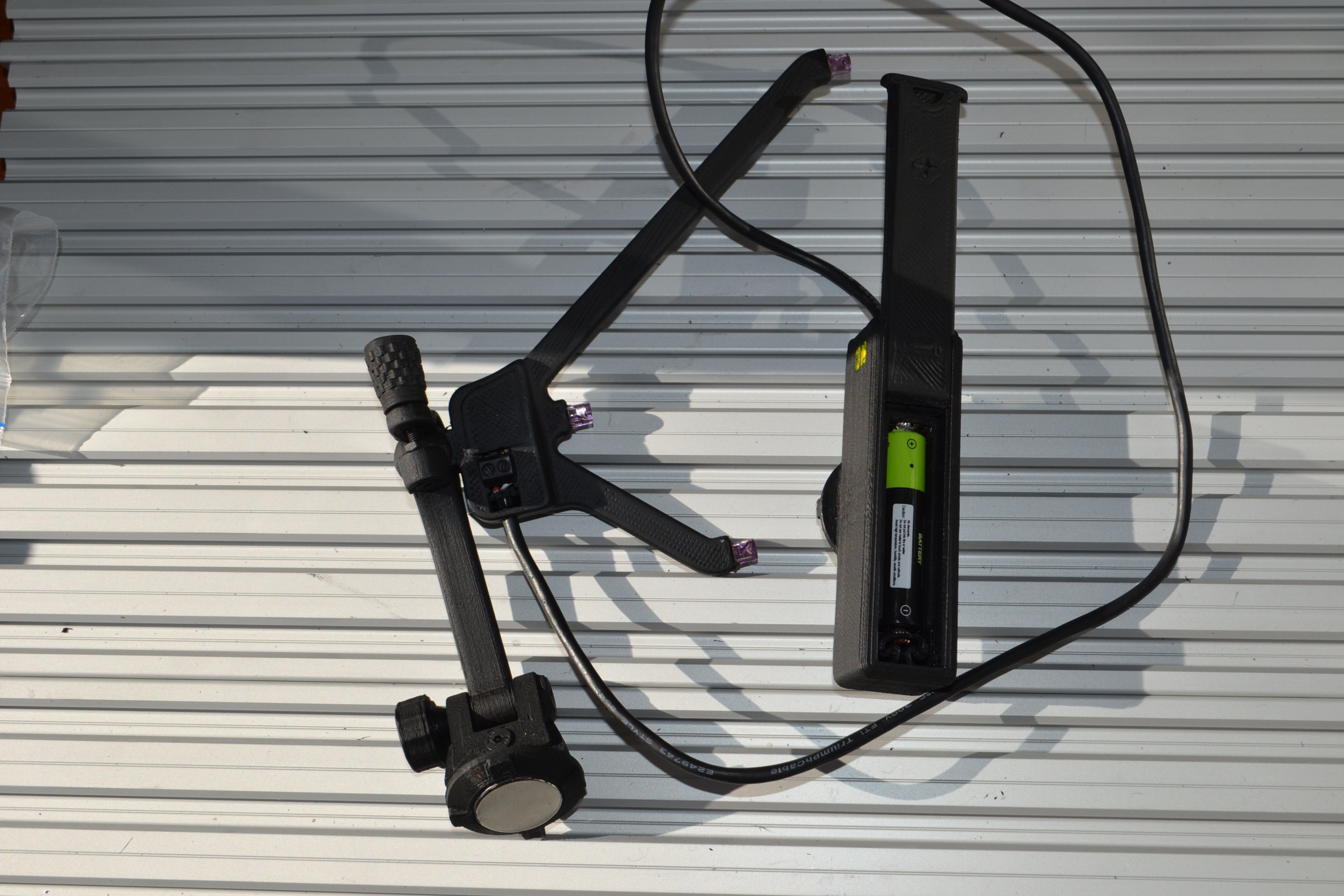

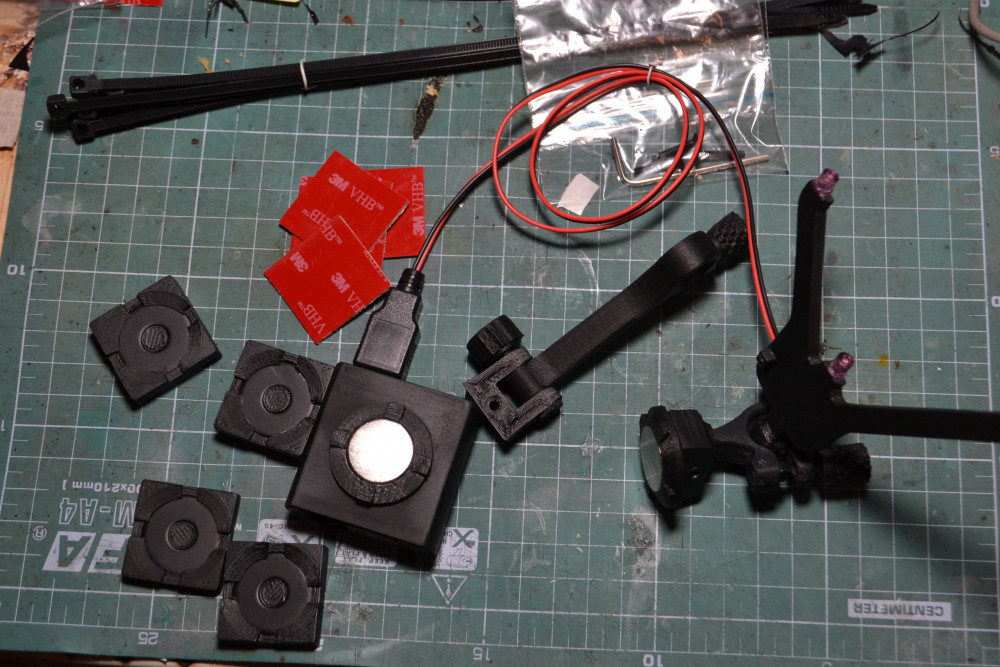

Решил,что правильнее выделить эти ик-рамки в отдельную тему. Итак . Расположение светодиодов стандартное (30-40-70-80мм). тип светодиодов SFH485P диаметром 5мм. в комплект входит 2 шарнира на выбор. Меняются они с помощью шестигранного ключика в комплекте. Одион шарнир попроще  и полегче,второй потяжелее но позволяет регулировать высоту рамки относительно камеры. 4 базы основания для крепления. Крепятся они на выбор стяжками или двусторонним скотчем 3М(пользоваться клипсой можно через сутки после приклеивания).  Провод от батарейного отсека крепиться к рамке с помощью клеммника.Рамка питается от батарейки типоразмера ААА либо LiPo аккумулятора . В наличии есть небольшое количество аккумуляторов.С аккумом идет небольшой USB кабель для зарядки.Подойдет любая зарядка для мобильного с разъемом USB.

Изменено 19 июня 2018 пользователем Deltavod

[72AG_Lar]

проект,  для принтера тоже платный?

[Iguz]

Так самое ценное проект для принтера, имхо он вообще продавться не должен ))

[72AG_Lar]

аккумуляторы где брал?

[Deltavod]

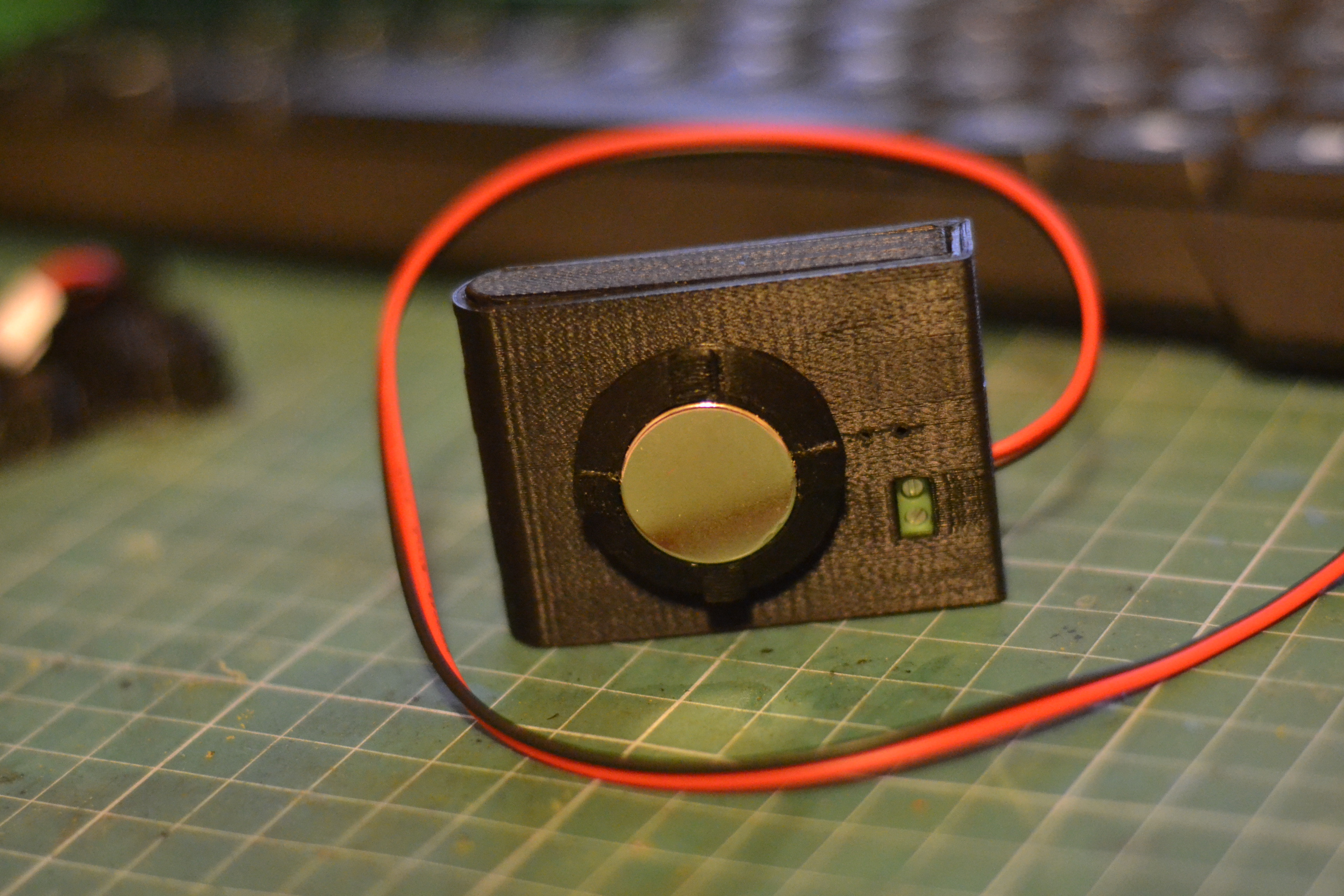

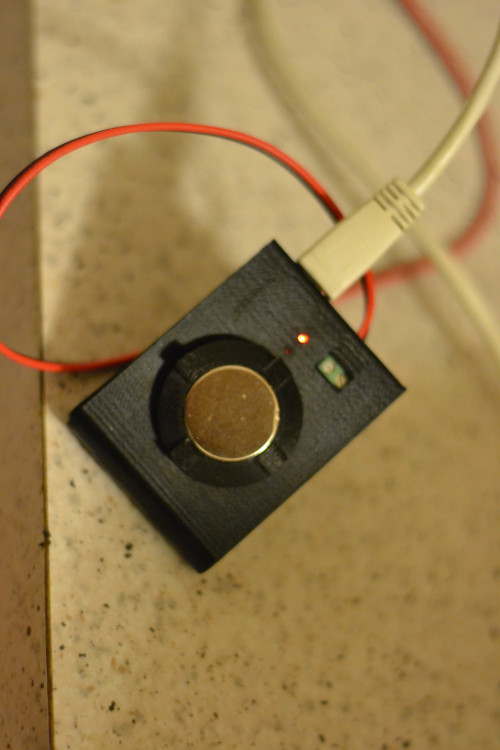

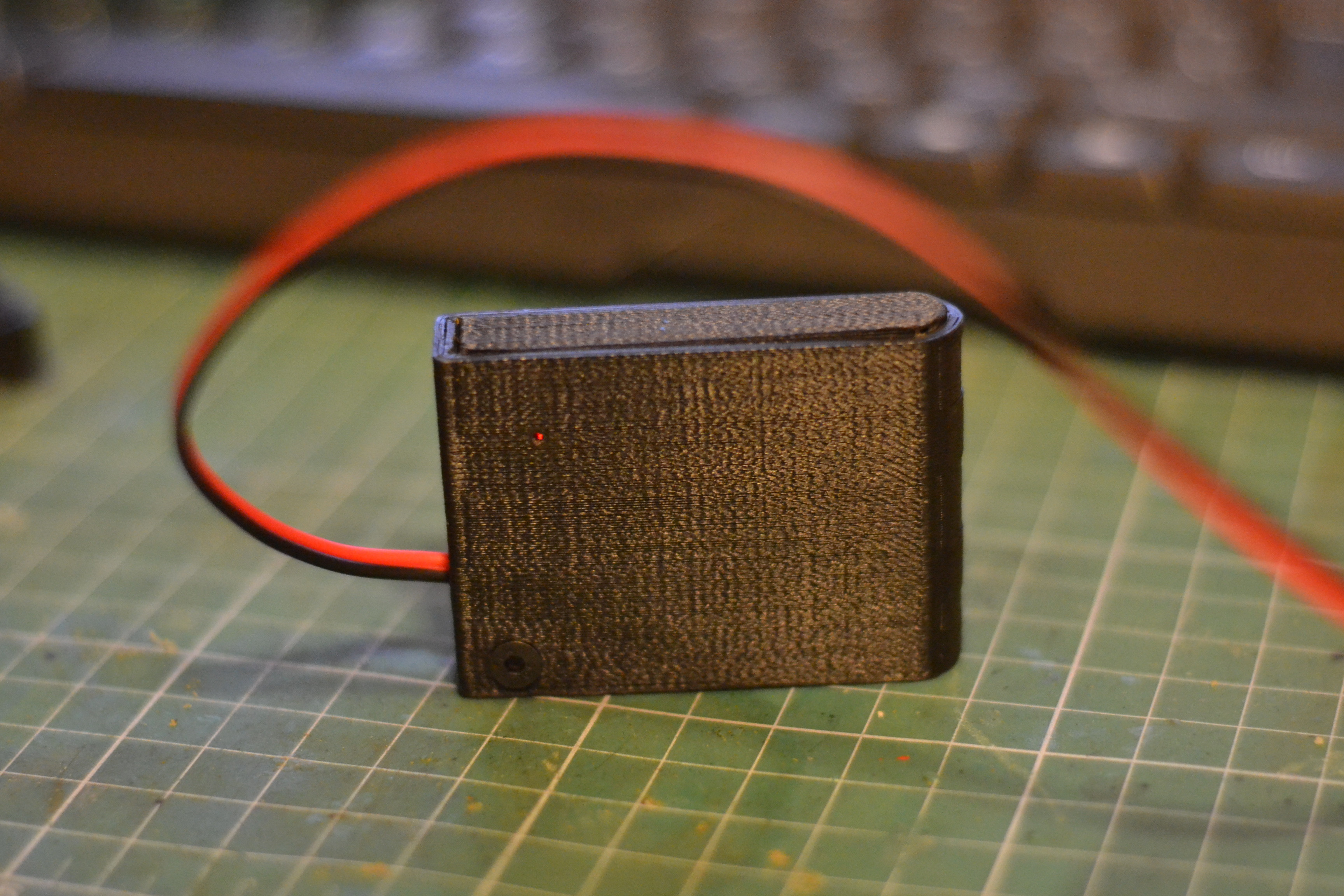

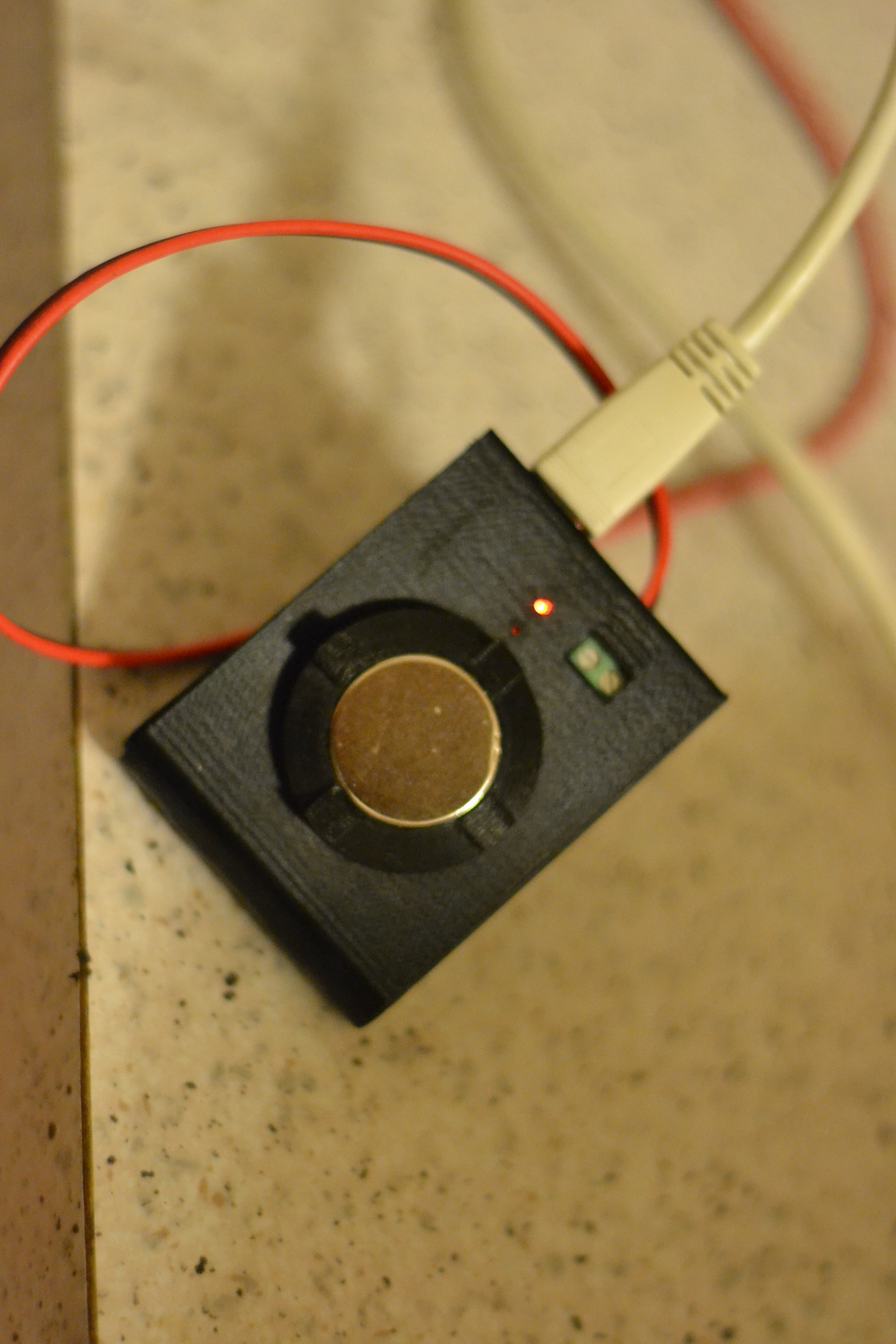

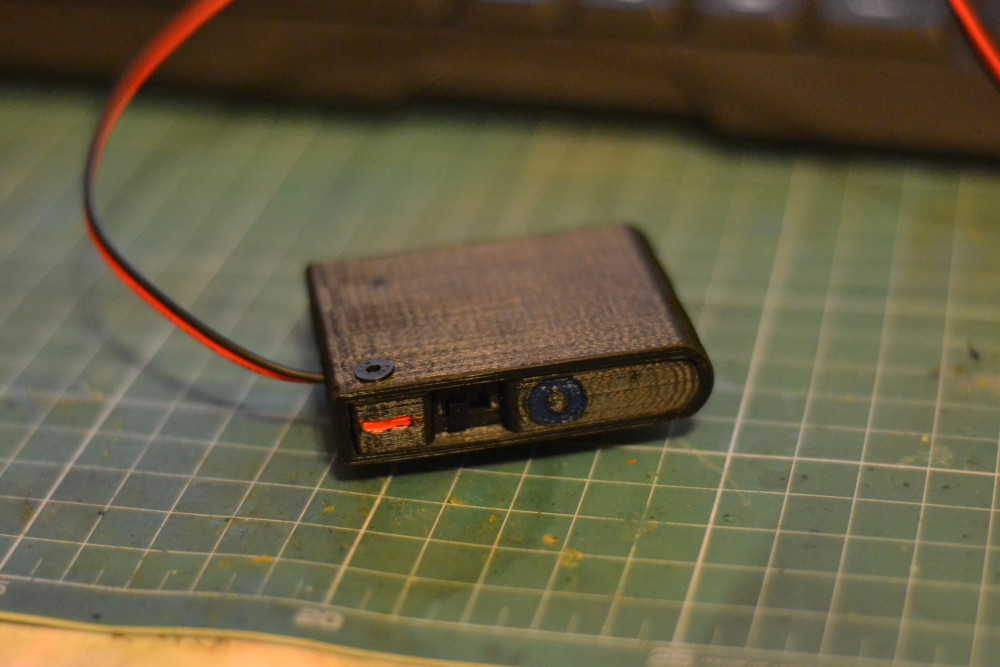

3д модели не продаются ) Аккумы куплены на Aliexpress.  Готов вариант клипсы с питанием от батарейного блока 5 в.  Прелесть данного  блока питания в том,что его  можно  использовать  практически с любой  клипсой рассчитанной на питание от источника 5в(Move Head,Black Clip и  мои клипсы на 5в с клеммниками для подключения питания). Блок крепится на магнит также ,как и в этой клипсе,заряжается от обычной телефонной зарядки . имеет аккум на 400mAh . Имеется световая сигнализация процесса зарядки,окончания зарядки и включения питания.На фото первый рабочий прототип изделия. Так сказать ,жертва для испытаний) Далее блоки будут ,как и все остальное ,окрашиваться в матовый черный цвет.

Изменено 22 июля 2018 пользователем Deltavod

[Deltavod]

[Candid]

А сколько весит весь комплект?

[Deltavod]

Подробное видео со взвешиванием сниму в ближайшее время

[2BAG_Miron]

Очень грамоздко...

У самого так)))

Все хочется переделать на что-то легче и универсальней.

[Candid]

Меньше уже никак, наверное. Сам делал автономку на диоды. Три акк. ААА и микрик получилось так же.  Меньше только какой-нить супер плоский  мини литий.

[Deltavod]

у меня ведь тоже литиевый на 3.7 в .Только ведь его еще до 5 в нужно поднять с  помощью платы преобразователя и выключатель с клеммником уместить. Очевидные плюсы в случае с моим блоком это то ,что напряжение выше на 0.6 вольта (5.14в) чем в варианте с  3 AAA батарейками и минимум на 3  года можно забыть о смене аккумулятора .

Изменено 23 июля 2018 пользователем Deltavod

[=BULAT=PAPasha]

Приветствую, есть ваша рамка с юсб проводом и переделанная камера, всем очень доволен. Возможна ли продажа отдельно коробочки с аккумом, чтобы от лишнего провода избавиться?)

[Deltavod]

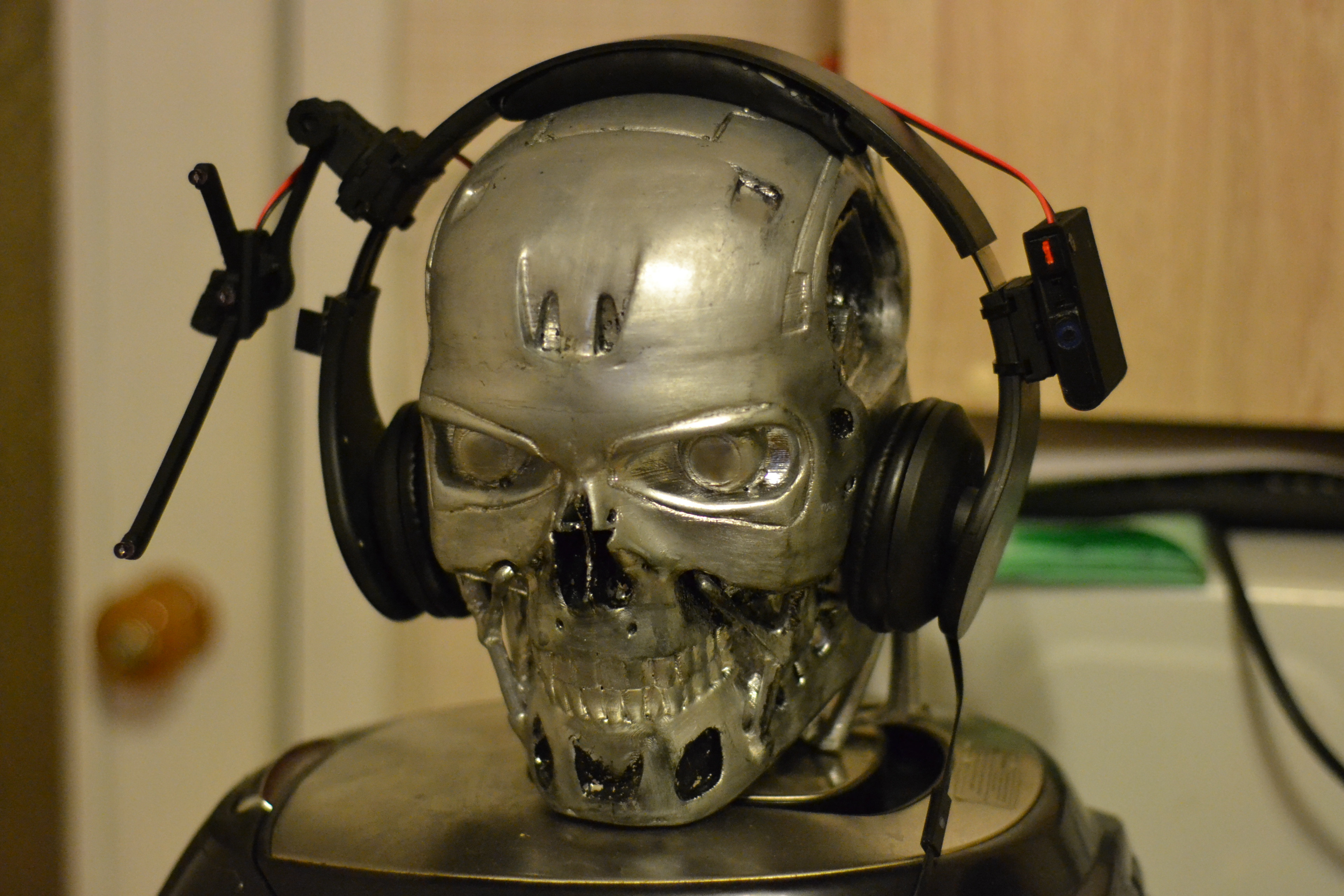

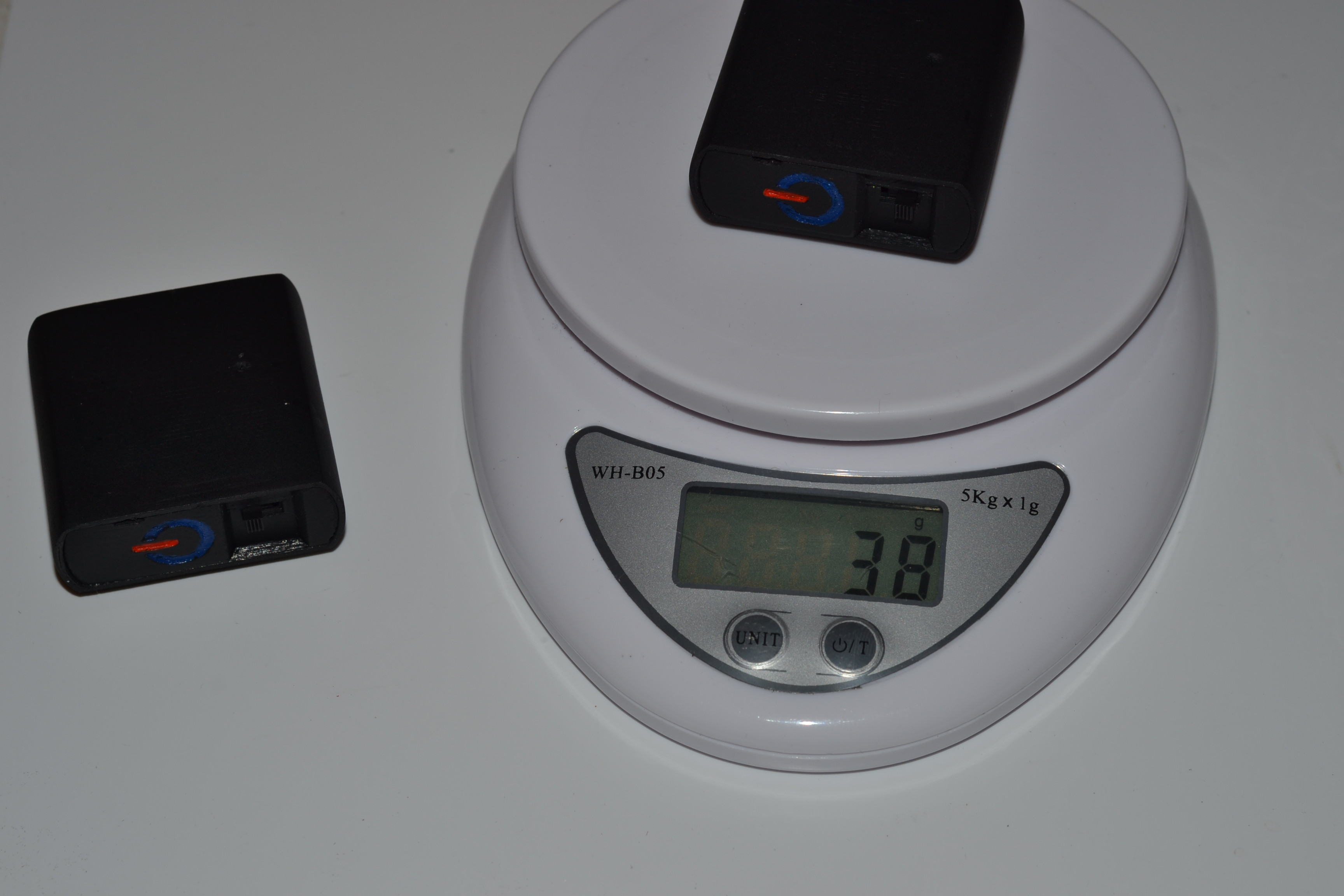

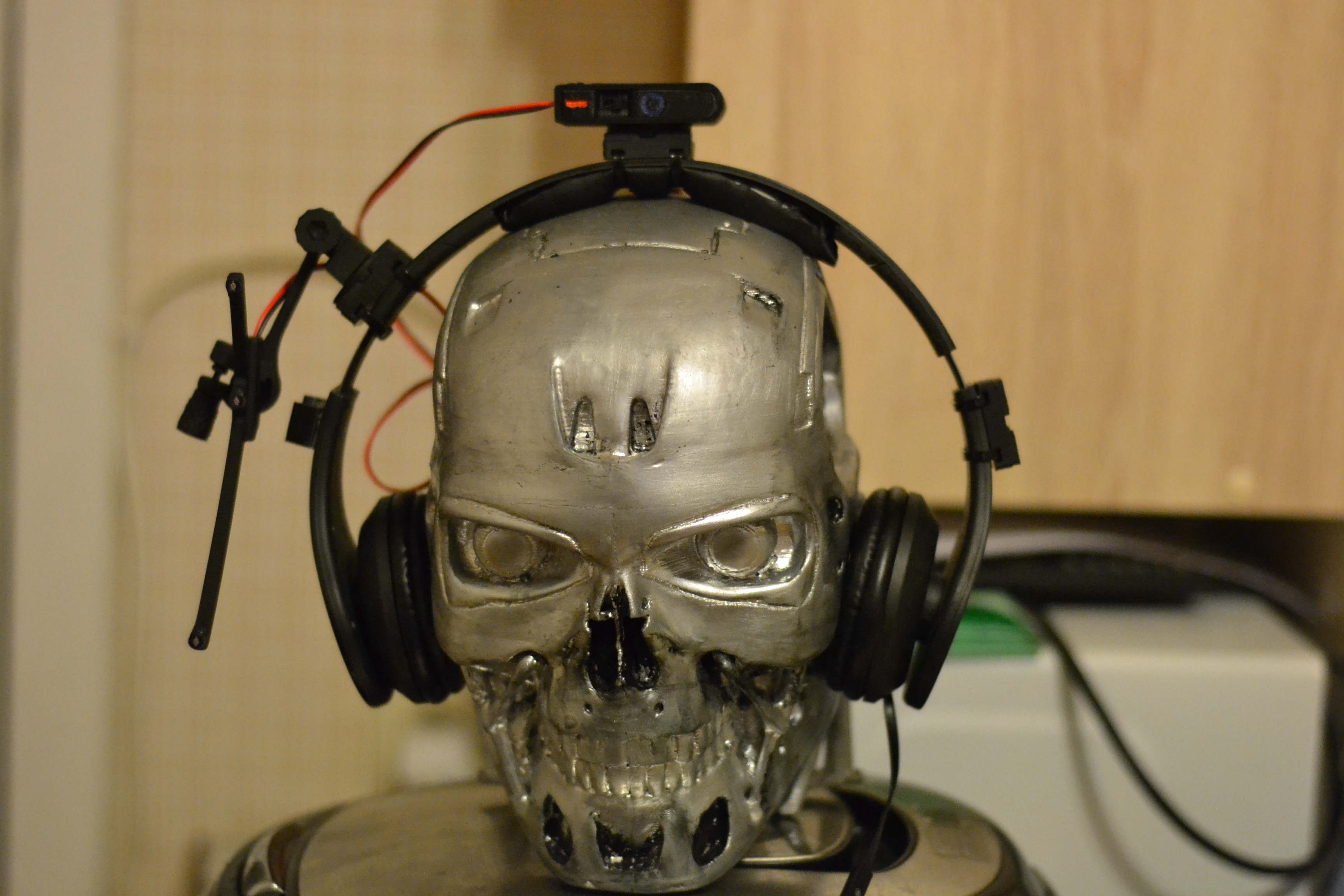

Рад ,что вам понравилось.Можно ,конечно. 2 экземпляра уже готовы . Вес данной модели блока составляет с креплением 42 грамма. Практически ,половина веса изделия приходится  на магнит крепления. При таком весе идеальным является вариант крепления блока питания в верхней части оголовья наушников

[Deltavod]

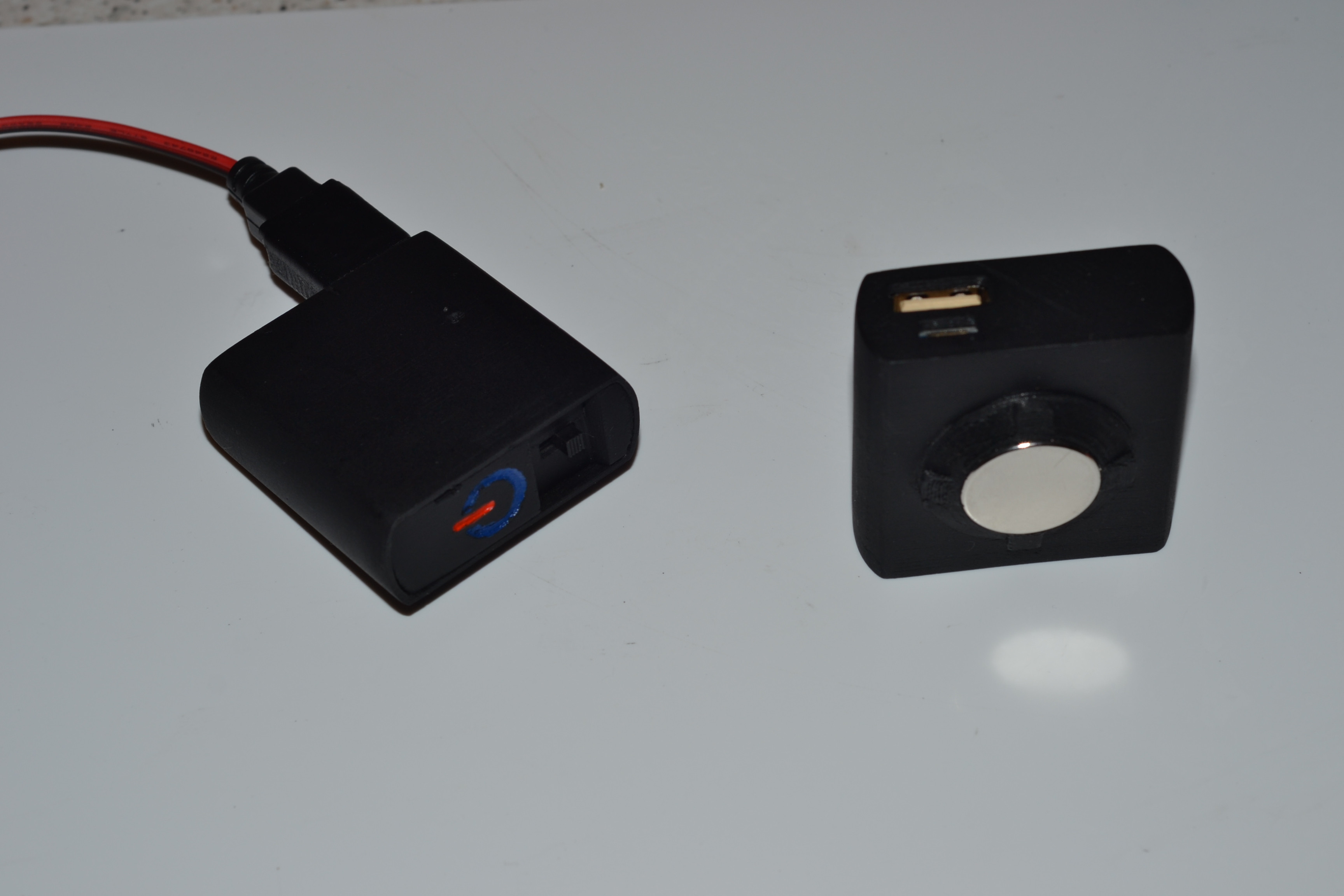

Вот и готов более функциональный вариант аккумуляторного блока на 5 вольт для питания инфракрасных рамок.Время работы на одной зарядке после смены модели преобразователя напряжения составляет около 4-х часов .Емкость Li-Po аккумулятора 400mAh.В такой конфигурации удобнее всего иметь 2 таких блока- один на зарядке один в работе.Клипса подключается к блоку с помощью обычного USB разъема. Разъем microUSB используется для зарядки .Зарядка и работа блока осуществляются в положении включено(выключатель передвинут в сторону символа I-0) .На корпусе имеется светодиод красного свечения. При подключенной зарядке мигающий светодиод означает то,что идет процесс зарядки аккума.После завершения зарядки он светится не мигая.Во время работы ик-рамки мигающий светодиод означает ,что пора ставить блок на подзарядку.Напряжение на выходе составляет 5.1в . Блоки крепятся к наушникам с помощью магнитного крепления ,но в дальнейшем в целях снижения веса будет добавлено крепление несколько иного вида.Также готово магнитное крепление для установки на наушники любого вашего источника питания . В продаже имеется большое количество моделей "пауэрбанков" небольшого размера,которые можно будет использовать в качестве источника питания

[Deltavod]

[gran]

Какая модель наушников?

[Deltavod]

1 час назад, gran сказал:

Какая модель наушников?

Какие то древние Defender .Они не продаются . Это наушники специально для этого парня)

[Candid]

Пришла посылка с опентреком и батблоками новой серии. Комплект офигенный! Легкий, компактный, универсальный. Упаковка отличная.

Автор учитывает пожелания заказчика.



Рекомендую!!

[ROSS_TaTaPuH]

18 минут назад, Candid сказал:

Пришла посылка с опентреком и батблоками новой серии. Комплект офигенный! Легкий, компактный, универсальный. Упаковка отличная.

Автор учитывает пожелания заказчика.



Рекомендую!!

Теперь ты с новыми глазами?Кандид, мои поздравлянтосжду своего таракана-скорпиона?

Изменено 27 августа 2018 пользователем ROSS_TaTaPuH

[Candid]

Да, еще бы видимость конов увеличивал-цены вообще не было бы))

[h777ax24]

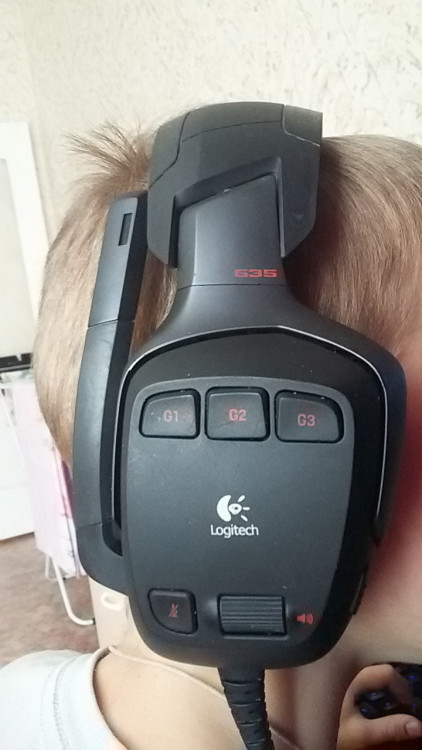

Доброго времени суток, сколько стоит сей девайс(комплект) и крепится на любые "уши", с настройкой/подключением как быть(просто совсем зеленый в этой "теме" как говорится самолет купил(БЗС) а летать не купил :)))

Изменено 16 сентября 2018 пользователем h777ax24
Добавил фото с другой стороны

[Deltavod]

8 часов назад, h777ax24 сказал:

Доброго времени суток, сколько стоит сей девайс(комплект) и крепится на любые "уши", с настройкой/подключением как быть(просто совсем зеленый в этой "теме" как говорится самолет купил(БЗС) а летать не купил :)))



ответил в личку .  Из нового - рамку могу снабдить креплением для вашего пауэрбанка .Любой паэрбанк в разумных пределах конечно оно удержит.



Изменено 16 сентября 2018 пользователем Deltavod

[Deltavod]

Изготавливаю клипсы с питанием от аккумулятора. Время работы от одной зарядки теперь 8 часов.Время полной зарядки около 2 часов.Зарядка от любого телефонной с разъемом microUSB.Емкость акума 800 мАч (400x2) .Можно приобрести и отдельно аккум с креплением-он подойдет к любой клипсе рассчитанной на питание 5 в (TrackIR,клипсы Ороховатского,Манойленко,BlackClip и др) Кого заинтересовало ,пишите в личку.

[VictorUs]

Весьма рекомендую.

По сравнению со штатными конструкциями от Natural point гораздо жестче как сама рамка, так и ее крепление на наушники. Установится на любые модели. Проверено на Gamecom commander с использованием комплектных стяжек. Вес не ощущается. Магниты мощные, резкие движения головой допускаются.

Заряжается портом микроUSB от любой стандартной зарядки. Информативная индикация состояния светодиодом (вкл., выкл., необходимо зарядить). Индикация зарядки также предусмотрена. Если надо одновременно и летать и заряжать - "нет преграды патриотам)))" (с) ДМБ.

Главная радость - исключен один из поводов беспокойства котенка - болтающийся, он же перепутывающийся провод.

Изготовлено аккуратно и прочно, в комплекте все необходимое, включая шестигранник для прилагаемых винтов крепления рамки. Упаковка надежная.

Deltavod, благодарю.
