Кнопку из размыкающей в замыкающую

[Narval]

Доброго времени суток.

Вот решил примастырить ручку от мига, одна из кнопок у нее размыкающая.

Подскажите, а лучше нарисуйте схему как подключть к кнопке. Я думаю лучше приспособить транзистор.

Спасибо.

[ROSS_TaTaPuH]

SV mapper пробуй может там получится

[=FA=CATFISH]

А какой контроллер будет?

[-DED-SkyFreeman]

В 30.05.2018 в 18:18, Narval сказал:

Доброго времени суток.

Вот решил примастырить ручку от мига, одна из кнопок у нее размыкающая.

Подскажите, а лучше нарисуйте схему как подключть к кнопке. Я думаю лучше приспособить транзистор.

Спасибо.

[Narval]

джойстик сайдвиндер.

Пока собираю информацыю что да как.

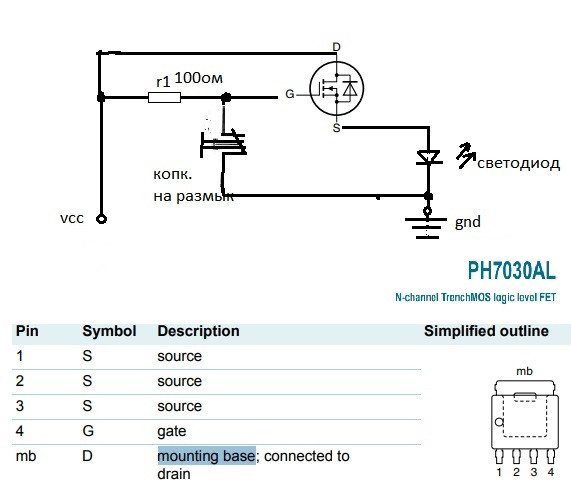

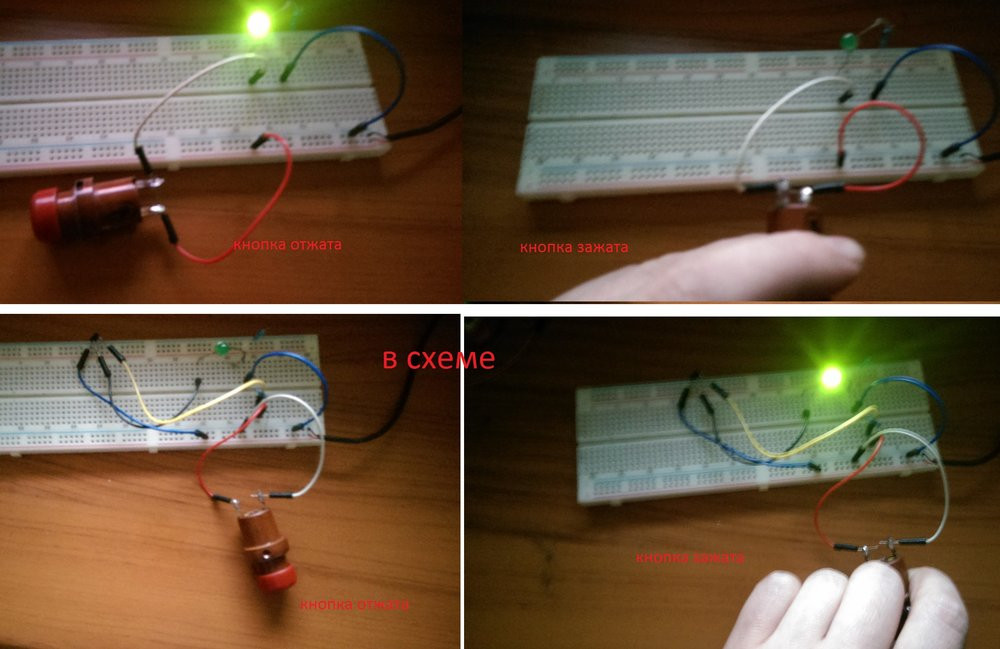

Из подручных элементов каких нашел собрал на макетке такую схему. На макетке то работает а как оно с сайдвиндером состыкуется не знаю. И не факт что схема стабильна.

Некоторые говорят что данная схема "неработающий бред")))

Вечером пофоткаю платы с джойстика мож че подскажут зающие люди.

[capitanblood]

В ‎30‎.‎05‎.‎2018 в 17:18, Narval сказал:

Доброго времени суток.

Вот решил примастырить ручку от мига, одна из кнопок у нее размыкающая.

Подскажите, а лучше нарисуйте схему как подключть к кнопке. Я думаю лучше приспособить транзистор.

Спасибо.

Как вариант, поставьте вместо Вашей кнопки 512к (размыкающей) кнопку 205к или 205кс (замыкающую), тактильно тоже самое, посадочные размеры одинаковые, только верхушки разные. А что за рукоятка, если не секрет

[-DED-SkyFreeman]

Только что, capitanblood сказал:

Как вариант, поставьте вместо Вашей кнопки 512к (размыкающей) кнопку 205к или 205кс (замыкающую), тактильно тоже самое, посадочные размеры одинаковые, только верхушки разные. А что за рукоятка, если не секрет

Он не ищет лёгких путей. На триггерах можно собрать простую логику. Но надо знать пороги "0" и "1" для контроллера в джое.

[Narval]

11 минут назад, capitanblood сказал:

Как вариант, поставьте вместо Вашей кнопки 512к (размыкающей) кнопку 205к или 205кс (замыкающую), тактильно тоже самое, посадочные размеры одинаковые, только верхушки разные. А что за рукоятка, если не секрет

Да я об этом знаю, и кнопки есть в запасе, это на крайний случай если с електронным решение будет все печально) Ведь хочется сохранить аутотентичнлсть ручки

Изменено 31 мая 2018 пользователем Narval

[capitanblood]

ну можно не замудряться очень сильно, взять cd4666 и cd4056, для одной кнопки перебор конечно . Первая будет выдавать логическую 1 при нажатии (вообще вариантов много как подключить), а вторая будет от открывать линию нужной кнопки. Я как раз так подключаю, но правда у меня эти микросхемы в основном комбинации гашеток обрабатывают.

Изменено 31 мая 2018 пользователем capitanblood
опечатка

[Narval]

Миг21 ручка

[Komaroff]

Кто подскажет. Какой принцип кнопок на Сайдвиндере ? Диодная матрица или регистры как на Дефендера кобре ?

Если диодная матрица, то для выбора транзистора надо будет определить каким логическим уровнем сканируются ряды кнопок.

PS. На макете, судя по схеме, не хватает ограничивающего резистора последовательно со светодиодом. При достаточно мощном источнике может сгореть светодиод.

[Narval]

2 минуты назад, Komaroff сказал:

На макете, судя по схеме, не хватает ограничивающего резистора последовательно со светодиодом. При достаточно мощном источнике может сгореть светодиод.

В схеме из-за леньтяйства не нарисовал. На макетке подключал 100ом к светодиоду. Но это не существенно так как светодиот в схеме лиш для индикации

[Komaroff]

При матрице со сканированием нулями сток и исток такого транзистора надо подключить вместо родной кнопки. Сток со стороны подтягивающих резисторов которые должны быть на плате.

[visotka]

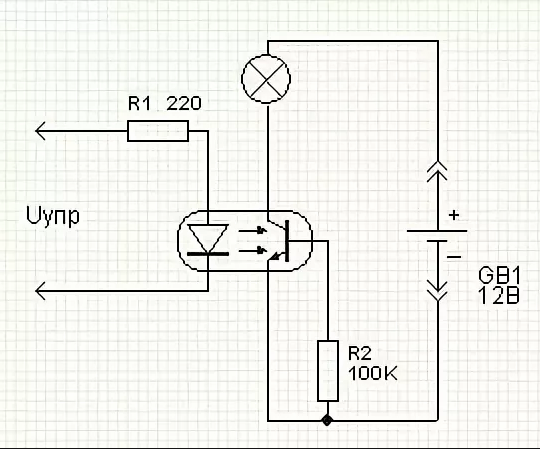

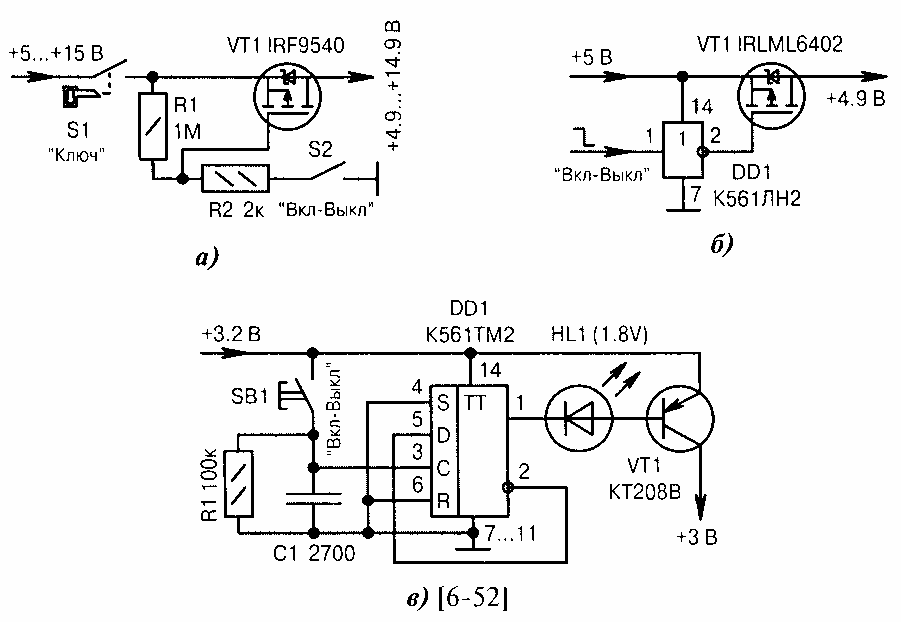

Попробуй так

http://avia-sim.ru/forum/viewtopic.php?f=28&t=891&start=45

или так

http://avia-sim.ru/forum/viewtopic.php?f=28&t=821&start=90

Сам пробовал и один и второй вариант! Работает

[Narval]

43 минуты назад, visotka сказал:

Попробуй так

http://avia-sim.ru/forum/viewtopic.php?f=28&t=891&start=45

или так

http://avia-sim.ru/forum/viewtopic.php?f=28&t=821&start=90

Сам пробовал и один и второй вариант! Работает

приветствую, кнопка та дефицитная, неохота портить))

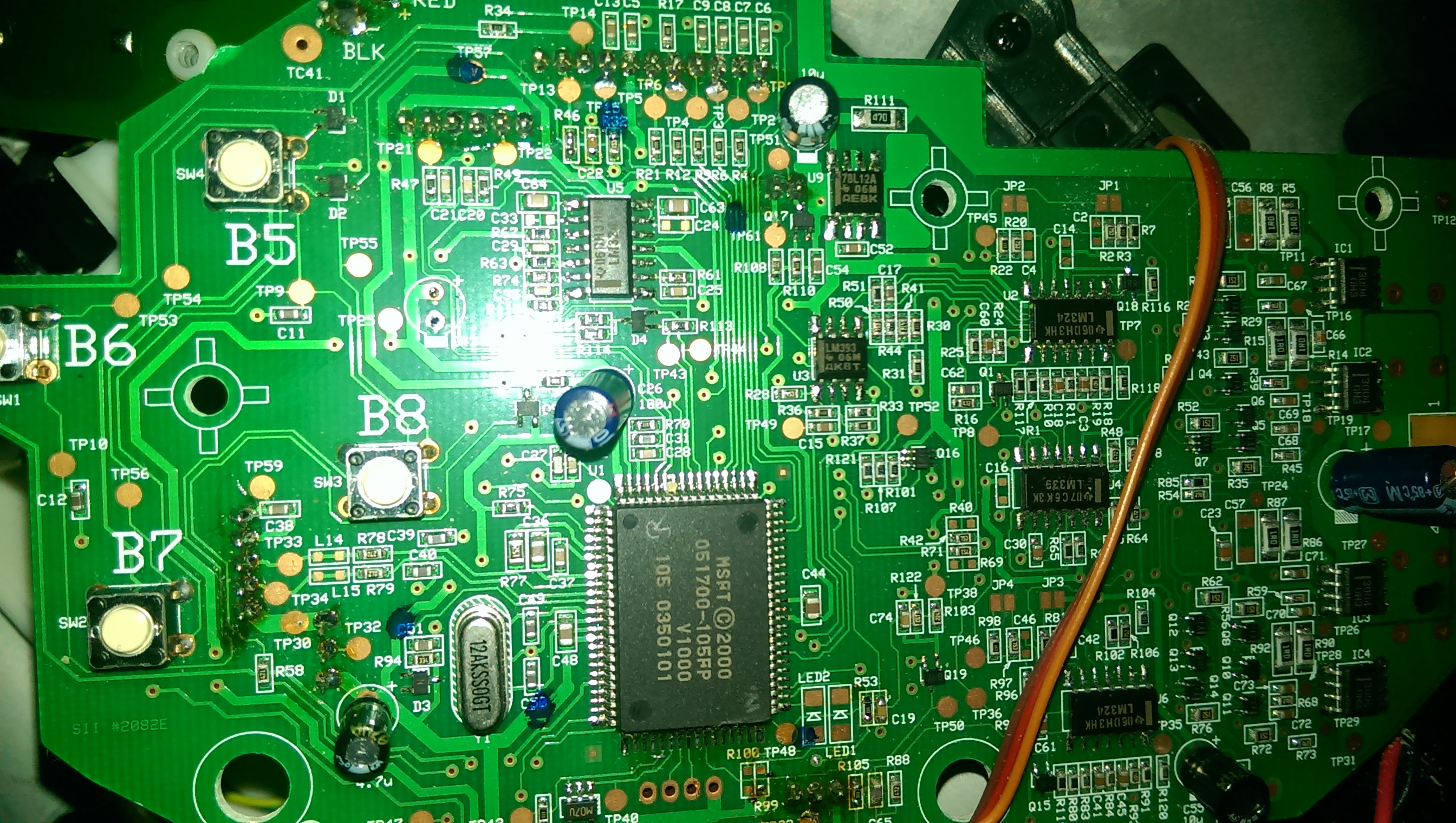

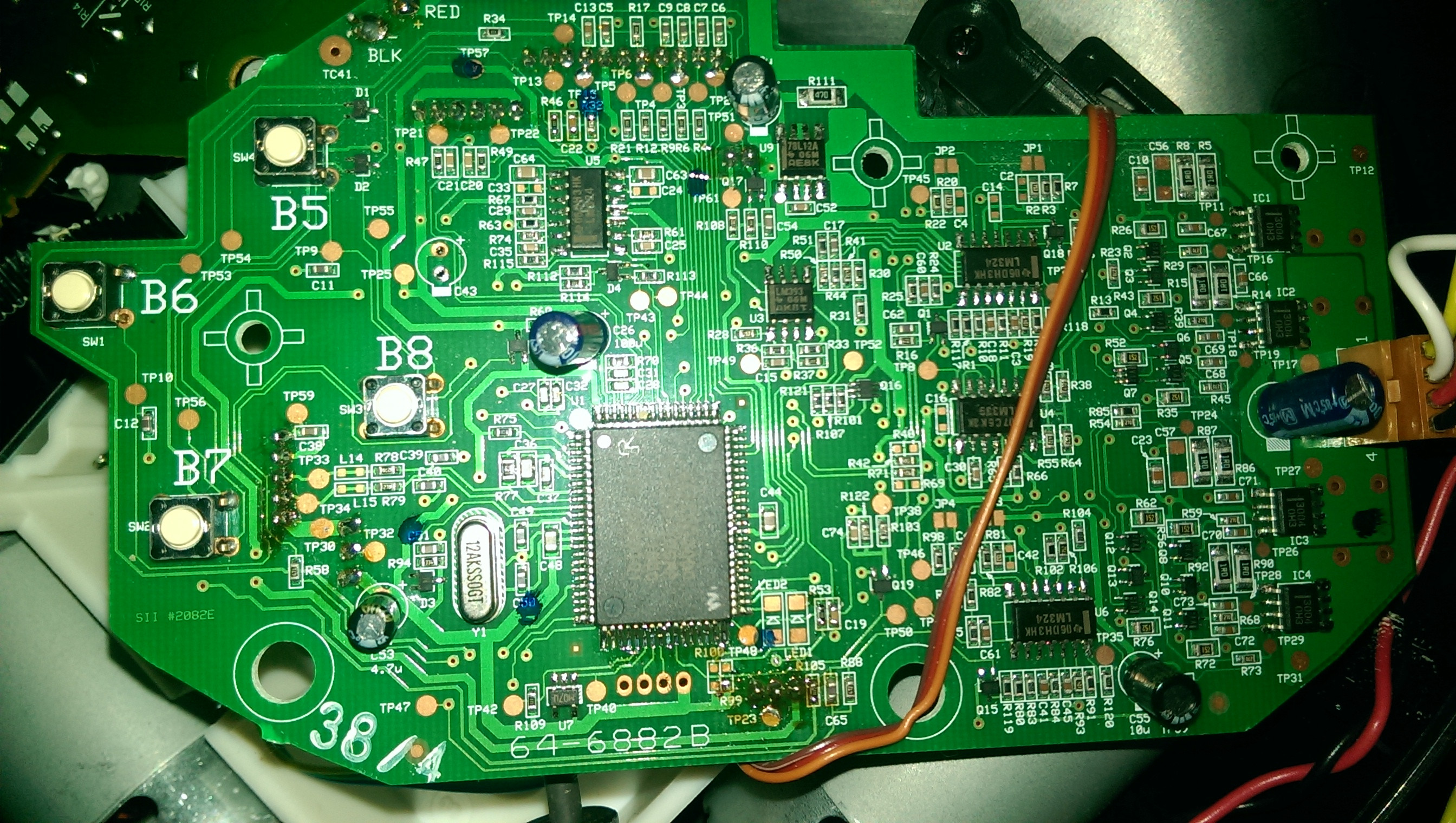

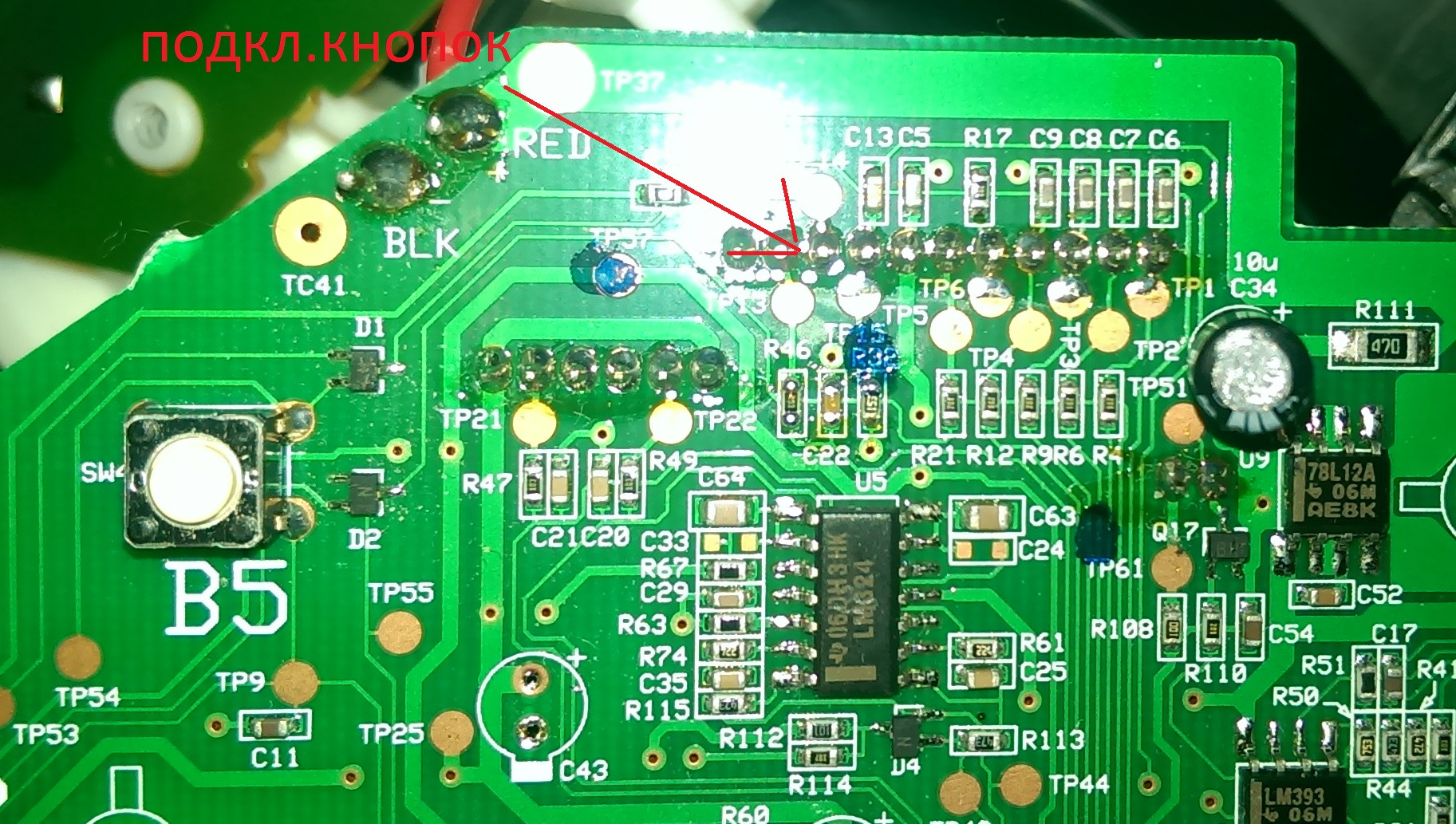

контроллер

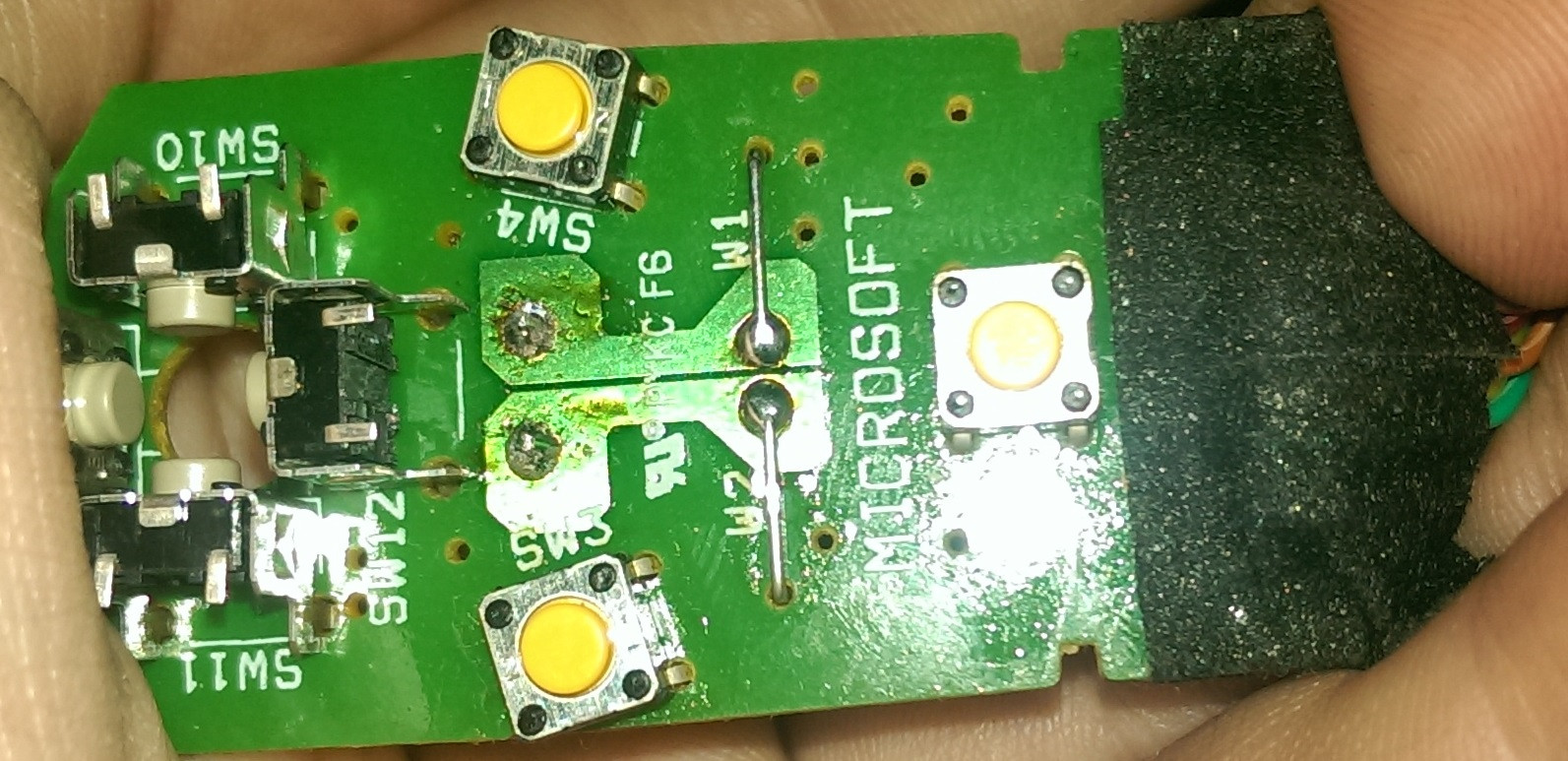

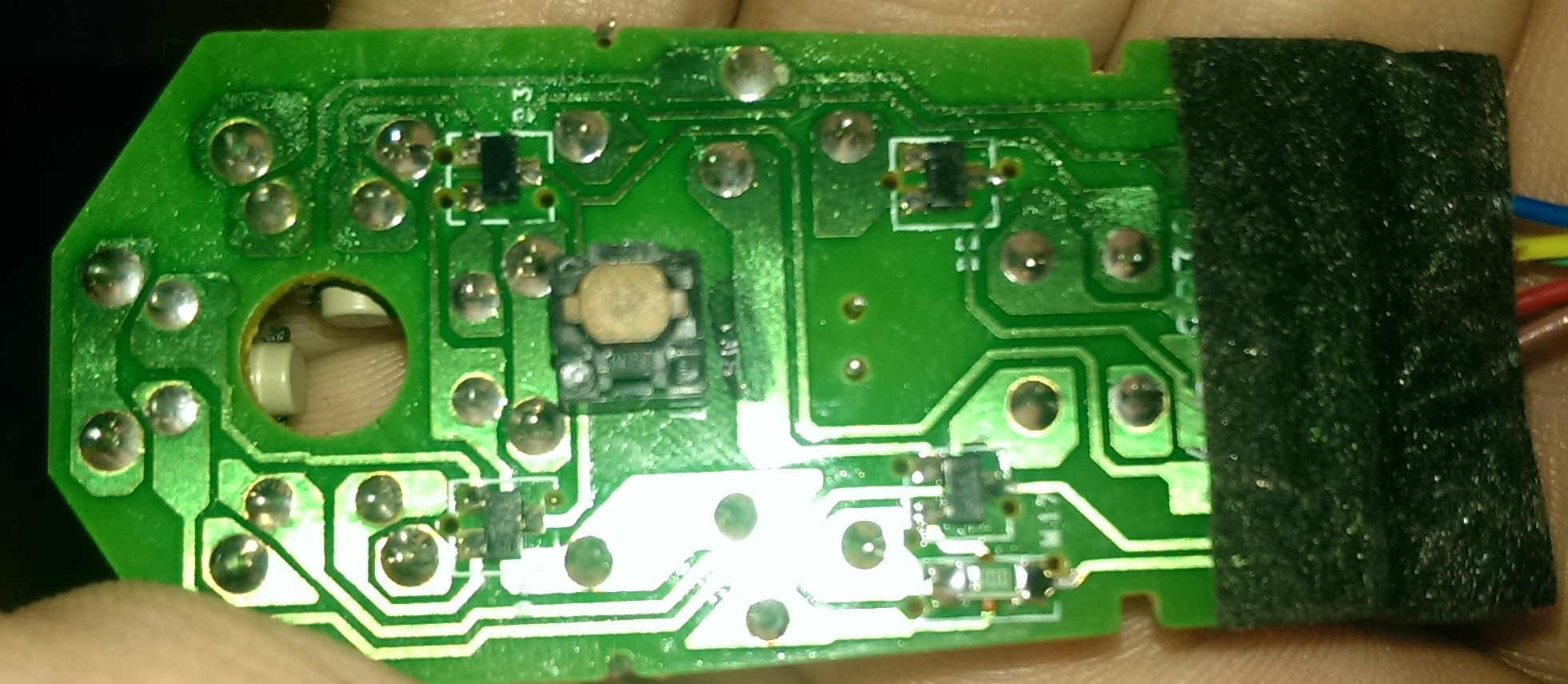

плата в ручке

Изменено 31 мая 2018 пользователем Narval

[capitanblood]

9 минут назад, Narval сказал:

кнопка та дефицитная, неохота портить))

Возьми нижнюю часть от 204к или от 205к, или от К1, К2, К3, К4 (не помню какие из них замыкающие, а какие размыкающие)  и экспериментируй вдоволь, они не такие редкие.

[Narval]

1 минуту назад, capitanblood сказал:

Возьми нижнюю часть от 204к или от 205к, или от К1, К2, К3, К4 (не помню какие из них замыкающие, а какие размыкающие)  и экспериментируй вдоволь, они не такие редкие.

ок, взял на заметку

512 как разобрать то? плотно сидит

[Narval]

раскрутил)))

[Narval]

"всем спасибо все свободны", кнопку зделал, из двух одну но такую как надо)

благодарю за участие еще раз)

[sergeype]

Вот разводка всех кнопок в ручке сайдвиндера. На главной плате- еще одна такая же матрица на 4 кнопки. Взято отсюда: http://www.simprojects.nl/ms_siderwinder_ff2_hack.htm

[Despedo]

Я тоже делал себе джой на ручке от мига 21-го, но я делал на мджое и по моей просьбе Мегамозг добавил поддержку таких кнопок в мджой.
