Датчик основных осей РУС Трастмастер т16000

[ROSS_TaTaPuH]

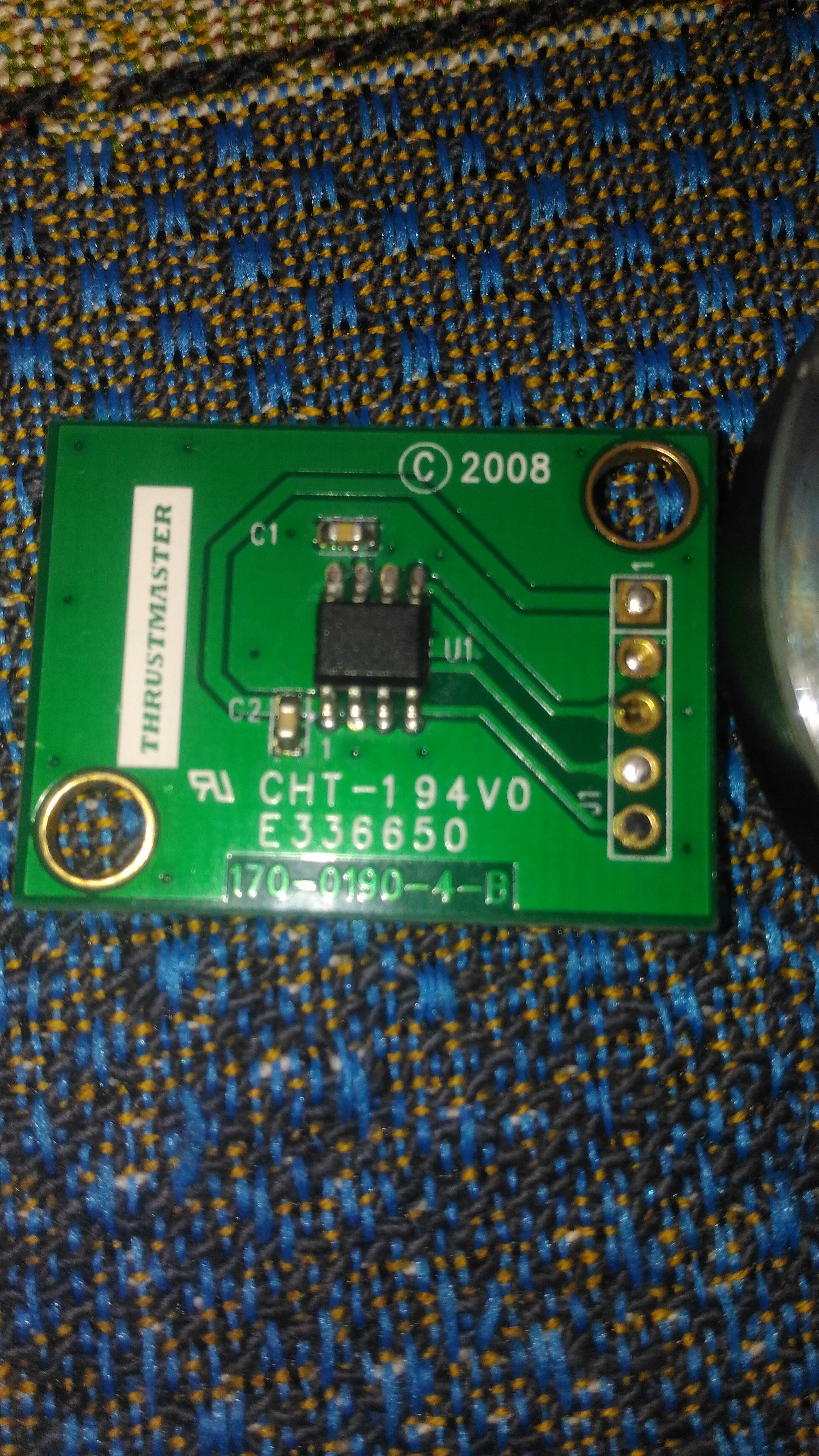

Есть датчик джойстика трастмастер т16000 основные оси рус, на камне написано следующее

333ВСН

М305447



Интересует, аналоговый или цифровой, а так же, можно ли подключить его к платке к осям мджой16 или ммджой2

[Komaroff]

Камень типа  MLX90333  производитель Melexis.

Цифровой.

МДжой16 не поддерживает однозначно.

По-моему контроллер Kreml имеет поддержку MLX90333, но детально не подскажу.


[ROSS_TaTaPuH]

7 минут назад, Komaroff сказал:

Камень типа  MLX90333  производитель Melexis.

Цифровой.

МДжой16 не поддерживает однозначно.

По-моему контроллер Kreml имеет поддержку MLX90333, но детально не подскажу.


ммджой2 на ардуино микро?

[Komaroff]

Наиболее распространена ардуино про микро.

Но, сейчас просмотрел шапку ветки Ммджой2 где перечислены поддерживаемые камни. Там не сказано про MLX90333, поэтому похоже Ммджой2 его не поддерживает.

Этот камень экзотичный для самодельщиков, т.к. настраивается спецприблудой с недемократичной ценой

Kreml у себя чисто из академического интереса сделал его поддержку, ИМХО.


[ROSS_TaTaPuH]

8 минут назад, Komaroff сказал:

Наиболее распространена ардуино про микро.

Но, сейчас просмотрел шапку ветки Ммджой2 где перечислены поддерживаемые камни. Там не сказано про MLX90333, поэтому похоже Ммджой2 его не поддерживает.

Этот камень экзотичный для самодельщиков, т.к. настраивается спецприблудой с недемократичной ценой

Kreml у себя чисто из академического интереса сделал его поддержку, ИМХО.


понял спасибо

[Komaroff]

Добавлю...

Возможно и получится применить этот датчик на контроллере Кремля. Но с зашитыми Трастмастером в нем настройками. Как следствие скорее всего придется подбирать рабочие углы. Плюс даже не представляю на какую самодельную механику можно будет его повесить из-за специфического принципа действия.

[Sokol1]

Скрытый текст

This sensor is supported - besides in Thrustmaster controllers of  T.16000M and Warthog.



Simundza SIMM8Rge controller (used in MFG Crosswind rudder pedal).

Hempstick firmware for Arduino Due/X and Atmel SAM4S XPLAIN Pro.





[SV7_Electric]

Я успешно использовал этот датчик на контроллере Кремля!

[Komaroff]

1 час назад, Sokol1 сказал:

  Показать содержимое

This sensor is supported - besides in Thrustmaster controllers of  T.16000M and Warthog.



Simundza SIMM8Rge controller (used in MFG Crosswind rudder pedal).

Hempstick firmware for Arduino Due/X and Atmel SAM4S XPLAIN Pro.





Спасибо , Сокол.
Еще используется в Saitek X56.

Hempstick и Simundza используют 90363.

=SPb=Electric  дай ссылку почитать подробнее. Где-то помню видел, но подзабыл нюансы. Какая механика? Углы пришлось подбирать?



[Fokuspokus]

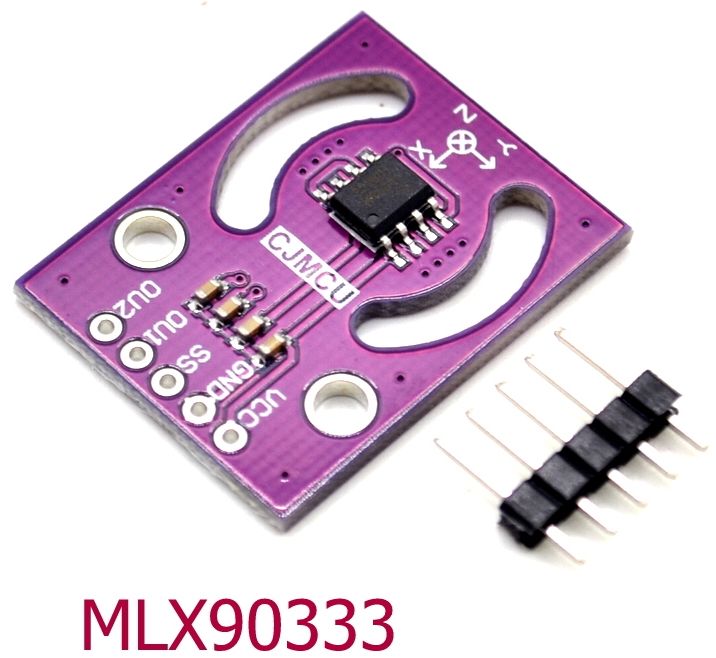

Если кому-то вдруг понадобятся MLX90333 в аналоговом режиме, китайцы продают за не дорого. Лежит один такой, ждет своей участи. Датчик хитрый треххосевой, планируется использование для микростика. В аналоговом режиме поддерживается любыми контроллерами с питанием 5V.

[SV7_Electric]

52 минуты назад, Komaroff сказал:

Спасибо , Сокол.
Еще используется в Saitek X56.

Hempstick и Simundza используют 90363.

=SPb=Electric  дай ссылку почитать подробнее. Где-то помню видел, но подзабыл нюансы. Какая механика? Углы пришлось подбирать?



Механику использовал как родную, так и самодельную. В самодельной нужно максимально приблизится к оригинальному расположению датчика и магнита относительно осей. Иначе будет нелинейность.

[ROSS_TaTaPuH]

11 часов назад, Fokuspokus сказал:

Если кому-то вдруг понадобятся MLX90333 в аналоговом режиме, китайцы продают за не дорого. Лежит один такой, ждет своей участи. Датчик хитрый треххосевой, планируется использование для микростика. В аналоговом режиме поддерживается любыми контроллерами с питанием 5V.



ухты а он у меня в корзине алика уже давно, спасибо друг

Изменено 30 марта 2018 пользователем =V=Heromant

[SV7_Electric]

11 часов назад, Fokuspokus сказал:

Если кому-то вдруг понадобятся MLX90333 в аналоговом режиме, китайцы продают за не дорого. Лежит один такой, ждет своей участи. Датчик хитрый треххосевой, планируется использование для микростика. В аналоговом режиме поддерживается любыми контроллерами с питанием 5V.



А опыт его использования есть?

Изменено 30 марта 2018 пользователем =V=Heromant

[Swift_CCCP]

Я купил такой почему то уверенный что ммджой2 его обрабатывает. Почему я это решил не знаю... )

[Sokol1]



[Komaroff]

3 часа назад, Fokuspokus сказал:

Если кому-то вдруг понадобятся MLX90333 в аналоговом режиме, китайцы продают за не дорого. Лежит один такой, ждет своей участи. Датчик хитрый треххосевой, планируется использование для микростика. В аналоговом режиме поддерживается любыми контроллерами с питанием 5V.

Упс. Про этот вариант режима работы MLX90333 и забыл. А ведь недавно обсуждали эту китайскую платку

Тем не менее сабж из джоя Т16000М работает в цифровом режиме (как и в Saitek X56), из которого без специального дорогостоящего программатора его не вытащить.

PS. Судя по маркировке контактов китайской платки (SS), оставлена лазейка и для использования в цифровом режиме. Вопрос только остается в том самом программаторе для переключения режима и настройки.

По спецификации бывает разновидность исходно (или единственно??) установленная в цифровой SPI режим. Как это определить по маркировке чипа так и не понял. Но стандартная версия чипа в дефолте должна быть в аналоговом режиме.

Изменено 29 марта 2018 пользователем Komaroff

[Fokuspokus]

11 часов назад, =SPb=Electric сказал:

А опыт его использования есть?

Купил, подключил к аналоговым входам контроллера F2 (Kreml), подвигал магнитом над датчиком (вверх/вниз - влево/вправо в соответствии с рисунком осей на плате), две оси реагируют - диапазон почти полный 1000-1100. Отложил в сторонку до лучших времен. Можно - ли это назвать опытом, не знаю, сами решайте.

Изменено 30 марта 2018 пользователем Fokuspokus

[=V=Heromant]

Огромная просьба, при цитировании удалять из цитаты ненужную информацию. Особенно картинки. Иначе я буду вынужден раздавать наказания согласно правил форума.

[ROSS_TaTaPuH]

30 минут назад, Fokuspokus сказал:

Купил, подключил к аналоговым входам контроллера F2 (Kreml), подвигал магнитом над датчиком (вверх/вниз - влево/вправо в соответствии с рисунком осей на плате), две оси реагируют - диапазон почти полный 1000-1100. Отложил в сторонку до лучших времен. Можно - ли это назвать опытом, не знаю, сами решайте.

А ось z при этом не проверял?

[Fokuspokus]

4 минуты назад, ROSS_TaTaPuH сказал:

А ось z при этом не проверял?

нет, мне был нужен компактный датчик для микростика (две ортогональные оси). Я его получил.

[ROSS_TaTaPuH]

1 час назад, Fokuspokus сказал:

нет, мне был нужен компактный датчик для микростика (две ортогональные оси). Я его получил.

Понял, а тест не намечается больше, мне просто хотелось знать оналоговое применение этого магреза сколько градусов по оси z.

[Fokuspokus]

1 час назад, ROSS_TaTaPuH сказал:

Понял, а тест не намечается больше, мне просто хотелось знать оналоговое применение этого магреза сколько градусов по оси z.

В аналоговом режиме выход SS не задействован, третей оси Z нет.

[2./SG2_Semyon-]

В 29.03.2018 в 19:36, =SPb=Electric сказал:

Я успешно использовал этот датчик на контроллере Кремля!

Подробнее можете написать. Как, в цифровом режиме (5 проводов), на контроллере Станислава использовать две оси с одного датчика? Я так и не понял. Пытался его подключить к разъёмам цифровых осей. Тип датчика в настройках менял.

Изменено 31 марта 2018 пользователем semenovkr

[SV7_Electric]

12 часов назад, semenovkr сказал:

Подробнее можете написать. Как, в цифровом режиме (5 проводов), на контроллере Станислава использовать две оси с одного датчика? Я так и не понял. Пытался его подключить к разъёмам цифровых осей. Тип датчика в настройках менял.

Подключил в соответствии с распиновкой. В программе выбрал тип датчика и все. Была какая то хитрость ( не очень помню) типа должна быть включена одна аналоговая ось.

[2./SG2_Semyon-]

Спасибо. Уточню у Станислава про хитрость.
