Всем привет , очень нужна помошь в проекте ) В вложеннии файлы для 3д печати , нужен человек с доступом к качественной печати на 3д принтере , оплачу материалы и работу

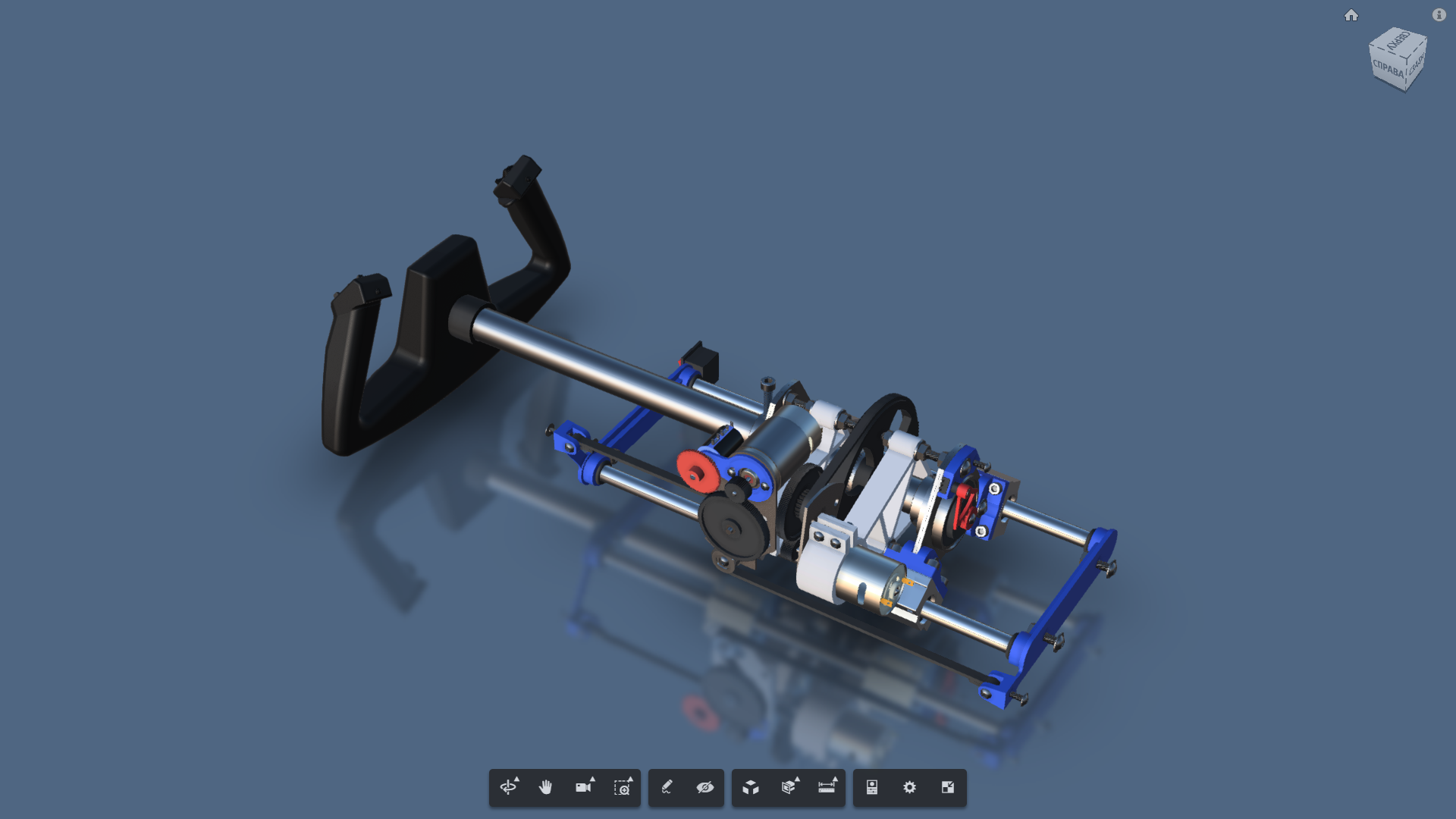

Проект Yoke на основе MFFB2 , может найдется энтузиаст и захочет тоже себе такой сделать .



атор этой идеи и его сайт https://vrflightsim.wixsite.com/mysite/finished-stuff



список покупок : https://docs.wixstatic.com/ugd/b5fcbe_36f41af2d93e43caaf5e94673c827ed8.pdf



файлы для 3д печати прикрепил







видео работы механики



FFB-YOKE_STL.zip

Изменено 7 марта 2018 пользователем 1/SG2_Ganeshka

[Harh]

Я не с Украины, просто интересно стало. Посмотрел файлы, в принципе все "печатабельно", там так-то все аккуратно.



Просто обращаю внимание: некоторые шестерни тонкие (2 мм), это чревато пи наличии на них нагрузки. Я бы рекомендовал их потолще сделать.



Далее, имей ввиду, что FDM печать имеет некоторые допуски при печати. Некоторые нарушения размеров (из-за наличия небольшого люфта в типовых для таких принтеров линейных подшипников) можно вполне компенсировать, просто перепечатывать придется, но всякие отверстия и прочее посадки а ля "воткнул туда 8 м вал без проблем" запросто не будут. Т.е. если кто тебе высылать будет, то лучше проверять перед отправкой, если есть на чем.



К слову: у тебя на самом большом колесе (Pulley_HTD-3M-121T) всего 12 зубцов, остальное - ровная поверхность. Мало ли.



В принципе я могу тебе напечатать (не навязываюсь :)), если никого не найдешь, но думаю, т.к. Киев, там обязательно в каких-нибудь объявлениях 3Д печать должна быть.

[sergeype]

Обменяемся потом инфой о результатах- делаю такой же, у меня эти детали уже напечатаны, через неделю приедут направляющие и линейные подшипники; буду собирать. Только датчики будут бесконтактные на AS5600; на крен- магнит прямо к творцу трубы и датчик консольно сверху, на тангаж придётся делать дополнительную зубчатую рейку с колесом, чтобы преобразовать линейный ход градусов в 270- 300. Но конструкция очень остроумная. Увы, печатью не помогу- Москва.

Изменено 7 марта 2018 пользователем sergeype

[1/SG2_Ganeshka]

Только что, sergeype сказал:

Обменяемся потом инфой о результатах- делаю такой же, у меня эти детали уже напечатаны, через неделю приедут направляющие и линейные подшипники; буду собирать. Только датчики будут бесконтактные на AS5600; на крен- магнит прямо к творцу трубы и датчик консольно сверху, на тангаж придётся делать дополнительную зубчатую рейку с колесом, чтобы преобразовать линейный ход градусов в 270- 300. Но конструкция очень остроумная. Увы, печатью не помогу- Москва.



какой типи печати использовал , заполнение и прочие параметры ? Я написал разработчику , жду ответа что он скажет ...

Только что, Harh сказал:

Я не с Украины, просто интересно стало. Посмотрел файлы, в принципе все "печатабельно", там так-то все аккуратно.



Просто обращаю внимание: некоторые шестерни тонкие (2 мм), это чревато пи наличии на них нагрузки. Я бы рекомендовал их потолще сделать.



Далее, имей ввиду, что FDM печать имеет некоторые допуски при печати. Некоторые нарушения размеров (из-за наличия небольшого люфта в типовых для таких принтеров линейных подшипников) можно вполне компенсировать, просто перепечатывать придется, но всякие отверстия и прочее посадки а ля "воткнул туда 8 м вал без проблем" запросто не будут. Т.е. если кто тебе высылать будет, то лучше проверять перед отправкой, если есть на чем.



К слову: у тебя на самом большом колесе (Pulley_HTD-3M-121T) всего 12 зубцов, остальное - ровная поверхность. Мало ли.



В принципе я могу тебе напечатать (не навязываюсь :)), если никого не найдешь, но думаю, т.к. Киев, там обязательно в каких-нибудь объявлениях 3Д печать должна быть.

проблем найти нету , вопрос цены ))) сколько это будет стоить , у энтузиаста и у фирмы ))) Вопрос в самой печати какие параметры использовать ...

[Harh]

13 часов назад, 1/SG2_Ganeshka сказал:

сколько это будет стоить , у энтузиаста и у фирмы )))



А... Ну да... Даже у нас в городе цена может раза в 4 отличаться. На Робофоруме сейчас местных глянул, там чёй-то из Киева из ФДМ только один, но у него ограниченный размер печати (140 мм, уже забыл максимальный размер у тебя, может влезет), но сайт у него уже не работает. Есть еще один человек, но не совсем уловил насчет Киев у него или нет. Хочешь, можешь ему написать:

http://roboforum.ru/member11125/



Короче, если совсем никого не найдешь, можешь меня спросить или Ревизорро тут, возможно, он тоже не откажется. Я предметно это не обсчитывал, но порядок чисел должен быть в районе 50-80 долларов за печать полного комплекта.



Вопрос в самой печати какие параметры использовать ...



Я обычно печатаю слоем 0.175, обычно это для всего достаточно. Заполнение тебе желательно где-нибудь 60-75% построчного заполнения. Думаю, это будет достаточно. Насчет высот шестерней я тебе уже сказал, смотри сам - но если тебе напечатают, а у тебя 2 мм шестерня износится из-за наличия на нее нагрузок за месяц, думаю, будет обидно. Но если такую конструкцию уже кто-то без проблем использует, тогда может я перестраховываюсь почему зря.

[1/SG2_Ganeshka]

2 минуты назад, Harh сказал:



А... Ну да... Даже у нас в городе цена может раза в 4 отличаться. На Робофоруме сейчас местных глянул, там чёй-то из Киева из ФДМ только один, но у него ограниченный размер печати (140 мм, уже забыл максимальный размер у тебя, может влезет), но сайт у него уже не работает. Есть еще один человек, но не совсем уловил насчет Киев у него или нет. Хочешь, можешь ему написать:

http://roboforum.ru/member11125/



Короче, если совсем никого не найдешь, можешь меня спросить или Ревизорро тут, возможно, он тоже не откажется. Я предметно это не обсчитывал, но порядок чисел должен быть в районе 50-80 долларов за печать полного комплекта.









Я обычно печатаю слоем 0.175, обычно это для всего достаточно. Заполнение тебе желательно где-нибудь 60-75% построчного заполнения. Думаю, это будет достаточно. Насчет высот шестерней я тебе уже сказал, смотри сам - но если тебе напечатают, а у тебя 2 мм шестерня износится из-за наличия на нее нагрузок за месяц, думаю, будет обидно. Но если такую конструкцию уже кто-то без проблем использует, тогда может я перестраховываюсь почему зря.



вот нашел сайт , можешь пожалуйста обьяснить что лучше выбрать ? Пластик и параметры на этом примере .



https://3dreams.com.ua/онлайн-калькулятор-стоимости-3d-печати/

[Harh]

Цена нормальная. Я бы рекомендовал 200-микронную точность (можно у них поинтересоваться на предмет 150 микрон), 100 для тебя точно избыточно. Пластик обычно АБС используют, ПЛА ИМХО здесь нежелателен, остальные не скажу, с ними не работал. coPET - суть полиэтилен, ну там написано. У меня самого PETG лежит, но пока им не печатал, сказать ничего не могу. Только то, что механически его обработать, мало ли, в отличие от АБСа, тяжело будет. Последний в списке - возможно, им стоит сделать шестерни. Им вродь можно печатать только относительно мелкие детали, т.к. у него сильная усадка.



[EDIT] Там же еще заполнение с толщиной стенки есть, не заметил. Стенка тебе 0.8 или 1.2, больше, я считаю, не нужно. Разве что, может быть на шестерни, т.к. без большего количества периметров (толщина стенки) у тебя на зубцах (внутренняя их сторона) дыры могут появиться. Заполнение 50 или 75 процентов. Лучше 75.

Изменено 8 марта 2018 пользователем Harh

[1/SG2_Ganeshka]

1 час назад, Harh сказал:

Цена нормальная. Я бы рекомендовал 200-микронную точность (можно у них поинтересоваться на предмет 150 микрон), 100 для тебя точно избыточно. Пластик обычно АБС используют, ПЛА ИМХО здесь нежелателен, остальные не скажу, с ними не работал. coPET - суть полиэтилен, ну там написано. У меня самого PETG лежит, но пока им не печатал, сказать ничего не могу. Только то, что механически его обработать, мало ли, в отличие от АБСа, тяжело будет. Последний в списке - возможно, им стоит сделать шестерни. Им вродь можно печатать только относительно мелкие детали, т.к. у него сильная усадка.



[EDIT] Там же еще заполнение с толщиной стенки есть, не заметил. Стенка тебе 0.8 или 1.2, больше, я считаю, не нужно. Разве что, может быть на шестерни, т.к. без большего количества периметров (толщина стенки) у тебя на зубцах (внутренняя их сторона) дыры могут появиться. Заполнение 50 или 75 процентов. Лучше 75.

спасибо ! еще вопрос по списку , можешь помочь ? я часть нашел , а часть как гуглить на русском нет



 SC12UU 12 mm Linear Ball Bearing Slide Unit CNC 3D Printer SCS12UU [Qty - 4]

• 12mm Diameter Rods Stainless Steel Round Bar Metal 3D Printer CNC [D12,L400]

• 25MM OD X 21MM ID (2MM WALL) 316 SEAMLESS STAINLESS STEEL TUBE [400mm]

• SBPFT205 or SLFT25 25MM Triangle Pressed Steel 3 Bolt Bearing & Housing [Qty - 2]

• HTD Timing Belt 3M 3mm Pitch 6mm Wide [501mm]

• HTD Timing Belt 3M 3mm Pitch 6mm Wide [405mm]

• Idler Pulley Wheel for 6mm Belt 4mm bore – 3D Printer – RepRap Mendel Prusa

• Bochen WXD3-12 5 turn Potentiometer [10KΩ] £4 • CABLE TIES x 100 Pack Nylon Zip Ties Black [3x100mm]

• Stainless Steel Hose Clips Pipe Clamps - Jubilee Type [........]

Изменено 8 марта 2018 пользователем 1/SG2_Ganeshka

[Harh]

2 часа назад, 1/SG2_Ganeshka сказал:

 SC12UU 12 mm Linear Ball Bearing Slide Unit CNC 3D Printer SCS12UU [Qty - 4]



А надо не в гугле, а на Алиэкспрессе. Там же все четко написано



Это линейные подшипники 12 мм



2 часа назад, 1/SG2_Ganeshka сказал:

12mm Diameter Rods Stainless Steel Round Bar Metal 3D Printer CNC [D12,L400]



12 мм направляющие 400 мм длиной



2 часа назад, 1/SG2_Ganeshka сказал:

25MM OD X 21MM ID (2MM WALL) 316 SEAMLESS STAINLESS STEEL TUBE [400mm]



25х2 мм труба длиной 400 мм. Что-то типа такого. Там можешь у продавца спросить предметно.



2 часа назад, 1/SG2_Ganeshka сказал:

SBPFT205 or SLFT25 25MM Triangle Pressed Steel 3 Bolt Bearing & Housing [Qty - 2]



А вот это уже хитровымудренная штука. Вот такой вот специфичный фланцевый подшипник, коего две штуки надо.



2 часа назад, 1/SG2_Ganeshka сказал:

HTD Timing Belt 3M 3mm Pitch 6mm Wide [501mm]



2 часа назад, 1/SG2_Ganeshka сказал:

HTD Timing Belt 3M 3mm Pitch 6mm Wide [405mm]



Что-то типа такого. Тоже у продавца предметно спроси про длины.  Если я правильно понял, один тебе нужен четко такой длины, т.к. он должен быть замкнутый, а второй все равно, главное длины чтобы хватало.



2 часа назад, 1/SG2_Ganeshka сказал:

Idler Pulley Wheel for 6mm Belt 4mm bore – 3D Printer – RepRap Mendel Prusa



Если правильно понял, то это вот такая шпуля.



2 часа назад, 1/SG2_Ganeshka сказал:

Bochen WXD3-12 5 turn Potentiometer [10KΩ] £4 • CABLE TIES x 100 Pack Nylon Zip Ties Black [3x100mm]



Видимо, вот такой на 10 КОм. Разве что, по ссылке 10-оборотный. Ну тоже с продавцом можешь разобраться. Может тебе просто на 22 КОма надо будет взять.



2 часа назад, 1/SG2_Ganeshka сказал:

Stainless Steel Hose Clips Pipe Clamps - Jubilee Type



Походу вот такие хомуты обычные из ближайшего автомагазина. Только не понял, для чего они там.

[1/SG2_Ganeshka]

4 часа назад, Harh сказал:



А надо не в гугле, а на Алиэкспрессе. Там же все четко написано



Это линейные подшипники 12 мм





12 мм направляющие 400 мм длиной





25х2 мм труба длиной 400 мм. Что-то типа такого. Там можешь у продавца спросить предметно.





А вот это уже хитровымудренная штука. Вот такой вот специфичный фланцевый подшипник, коего две штуки надо.







Что-то типа такого. Тоже у продавца предметно спроси про длины.  Если я правильно понял, один тебе нужен четко такой длины, т.к. он должен быть замкнутый, а второй все равно, главное длины чтобы хватало.





Если правильно понял, то это вот такая шпуля.





Видимо, вот такой на 10 КОм. Разве что, по ссылке 10-оборотный. Ну тоже с продавцом можешь разобраться. Может тебе просто на 22 КОма надо будет взять.





Походу вот такие хомуты обычные из ближайшего автомагазина. Только не понял, для чего они там.

огромное спасибо !!!

[Harh]

Пожалуйста... Кстати, мне эти 6 мм ширины ремня напомнили. Можешь еще вот такие натяжители на них повесить, если у них есть диапазон, где эта пружина точно не налетит на шпулю при движении. Дешево и действенно, чтобы ремень не болтался.
