кобра м5 на ардуино

[=VCC=Ghash34]

есть ардуина про микро и кобра третьей ривизии . Обьсните куда провода из башки и датчиков осей паять. а лучше фото

[Iguz]

В папке с прошивками есть рисунки все. А так вот тема https://forum.il2sturmovik.ru/topic/2668-mmjoy2-i-cobram5/page-1 кури ее если что спрашивай в теме про ммджой2.

Датчики тоже лучше поменять...но можно и оставить.

Изменено 25 января 2018 пользователем =ART=Iguz

[=VCC=Ghash34]

В папке с прошивками есть рисунки все. А так вот тема https://forum.il2sturmovik.ru/topic/2668-mmjoy2-i-cobram5/page-1 кури ее если что спрашивай в теме про ммджой2.

Датчики тоже лучше поменять...но можно и оставить.

дело в том что ручку я разбирать больше не буду там все хлипкое . когда ставил удлиннитель на шток еле собрал обратно. мне нужны фото промикры с подключенными к ней проводами из башки и датчиками. если шифтом я не пользуюсь то можно ведь в башке ничего не перепаивать?

[Iguz]

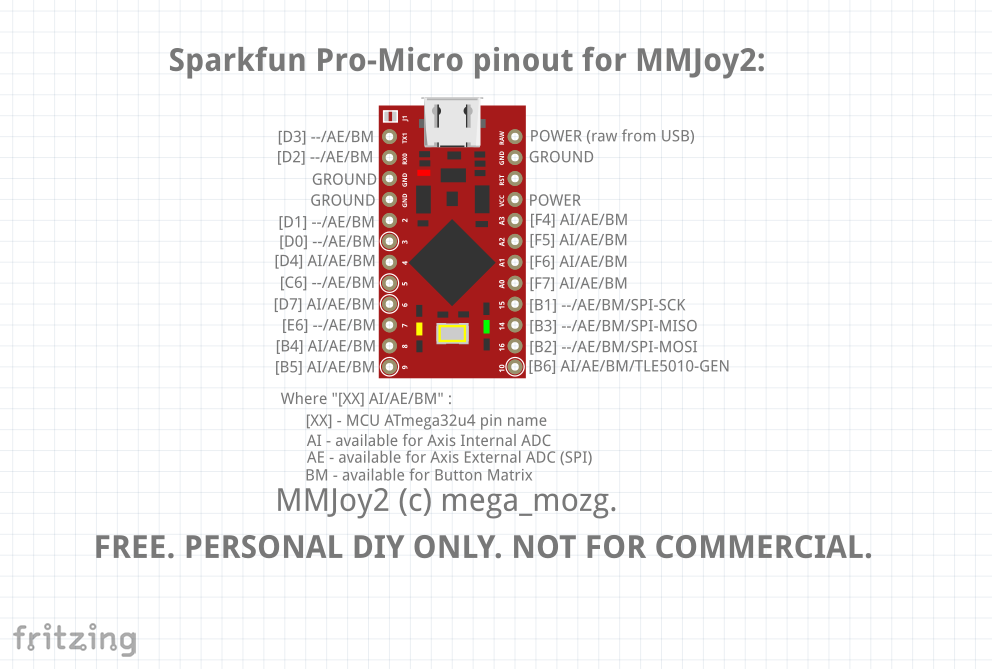

Да, можно не паять, фото платы есть в картинке пикчерс в программе ммджой.

Сопоставляй и паяй, только имей ввиду на разных ревизиях цвета могут быть разные....

Изменено 25 января 2018 пользователем =ART=Iguz

[=VCC=Ghash34]

Да, можно не паять, фото платы есть в картинке пикчерс в программе ммджой.

Сопоставляй и паяй, только имей ввиду на разных ревизиях цвета могут быть разные....

там 5 проводов указано в табличке а на шлейфе 6.и что такое shrg-cs и  data ?

может у кого то есть фото платы башки третей ревизии?

[propeler]

Может шестой провод от оси твиста?

[=VCC=Ghash34]

Может шестой провод от оси твиста?

может быть. я бы наверно даже разобрал бы ее щас но мне нужно знать куда чего паять что бы сразу все сделать. а с датчиками тоже не понятно

[Vumpel18]

Шестой провод это ось твиста (PC0).



Для уточнения точек пайки



С осями придется покурить тему по ссылке:https://forum.il2sturmovik.ru/topic/2668-mmjoy2-i-cobram5/



Легкой жизни тут никто не обещал.)))
Раскурите тему и всё станет ясно.



Изменено 25 января 2018 пользователем =Mr.G.B.=Vumpel18

[=VCC=Ghash34]

Шестой провод это ось твиста (PC0).

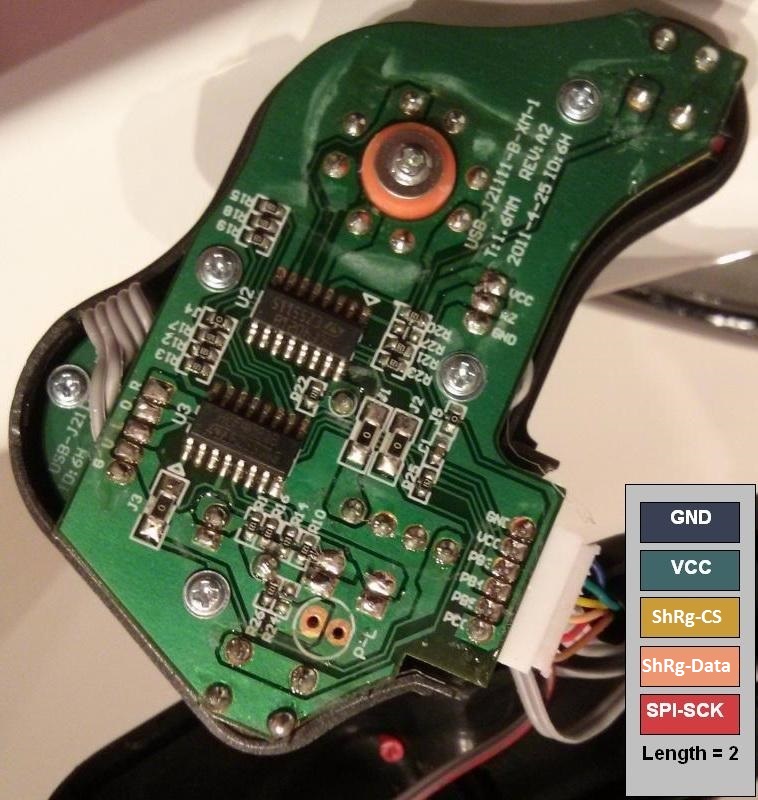

Подключение РУС Кабана..jpg

Для уточнения точек пайки



С осями придется покурить тему по ссылке:https://forum.il2sturmovik.ru/topic/2668-mmjoy2-i-cobram5/



Легкой жизни тут никто не обещал.)))

Раскурите тему и всё станет ясно.



спасибо ты теперь мой самый лучший друг, первый после гитлера
