Опубликовано:

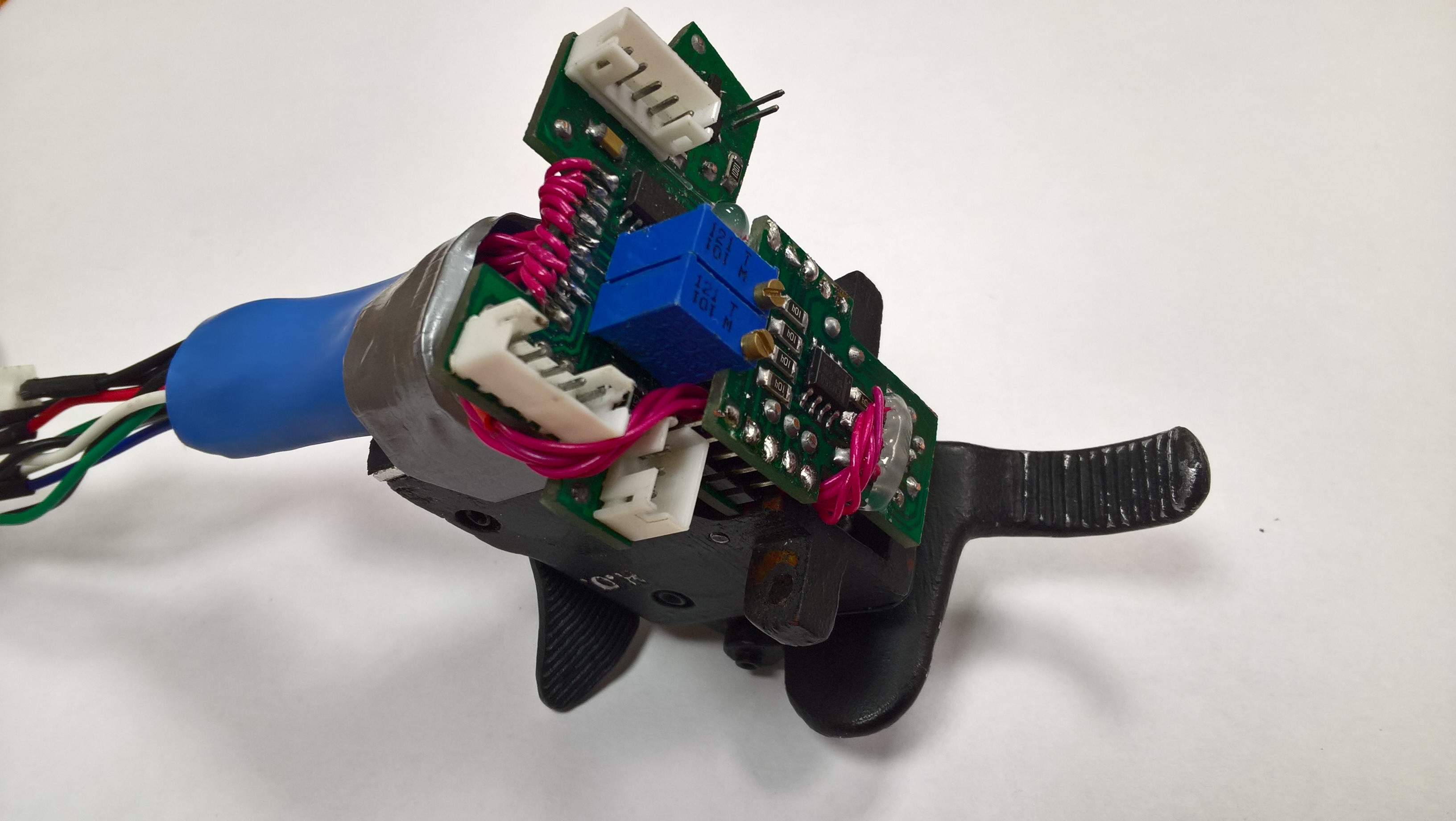

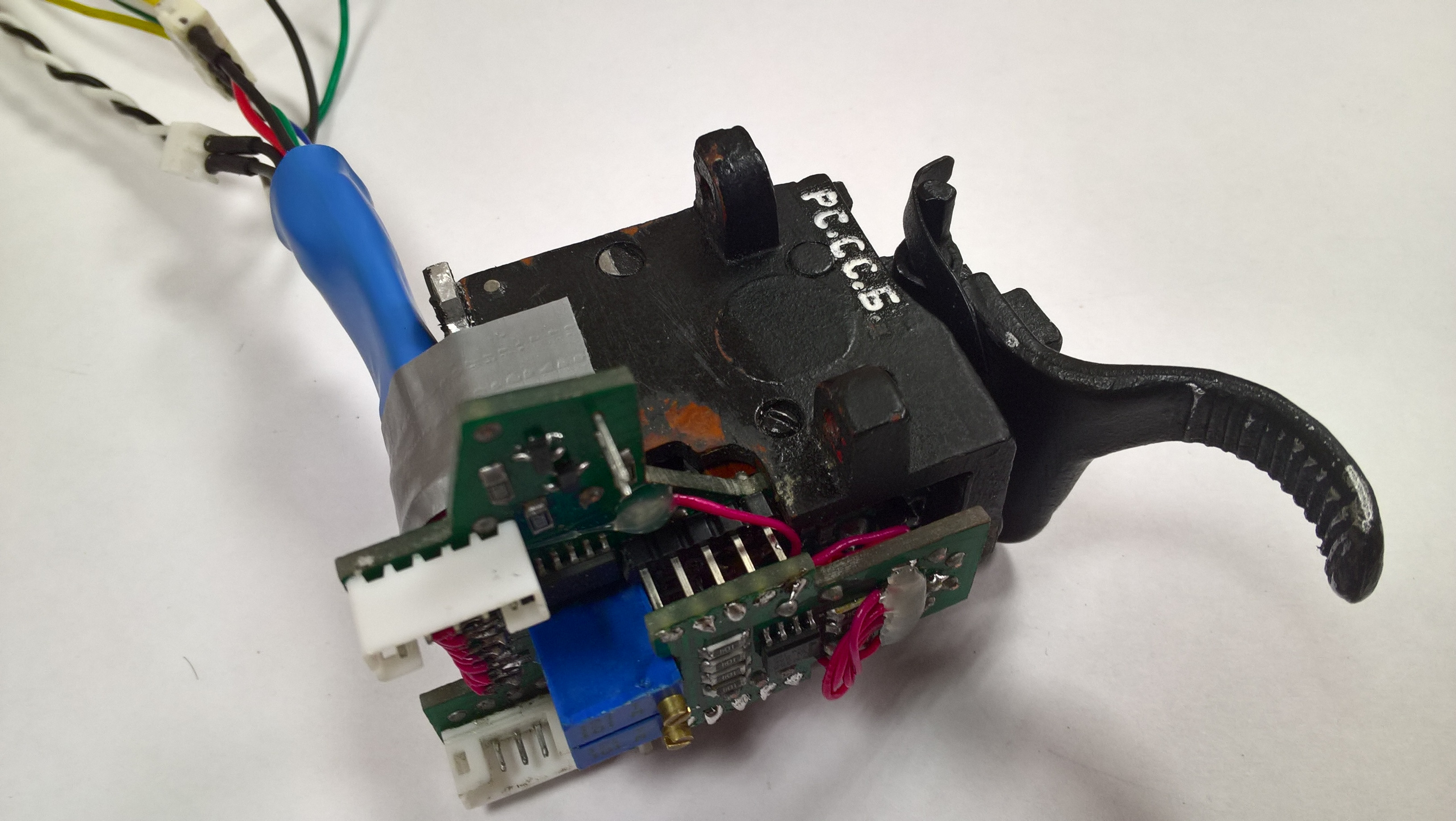

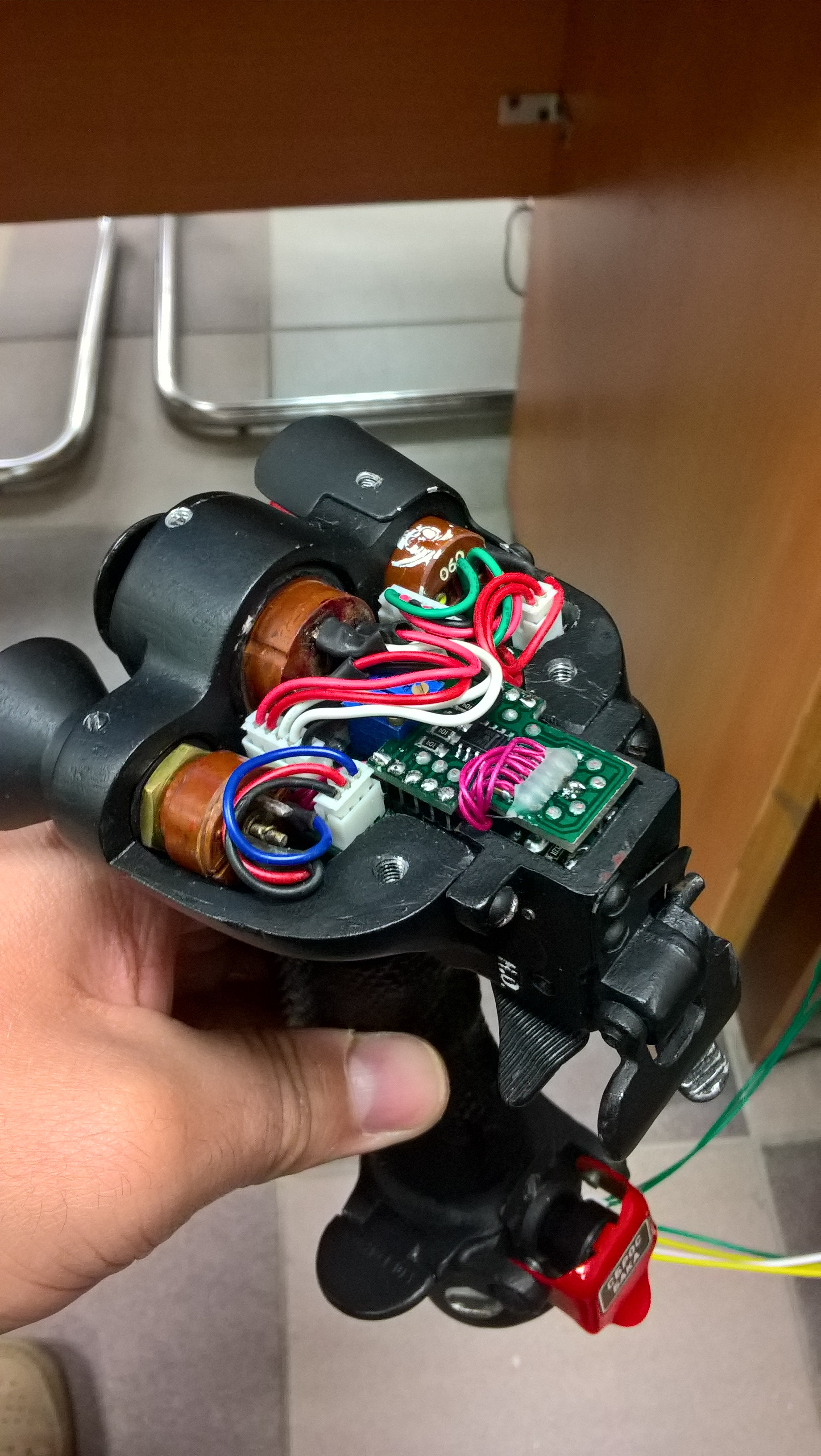

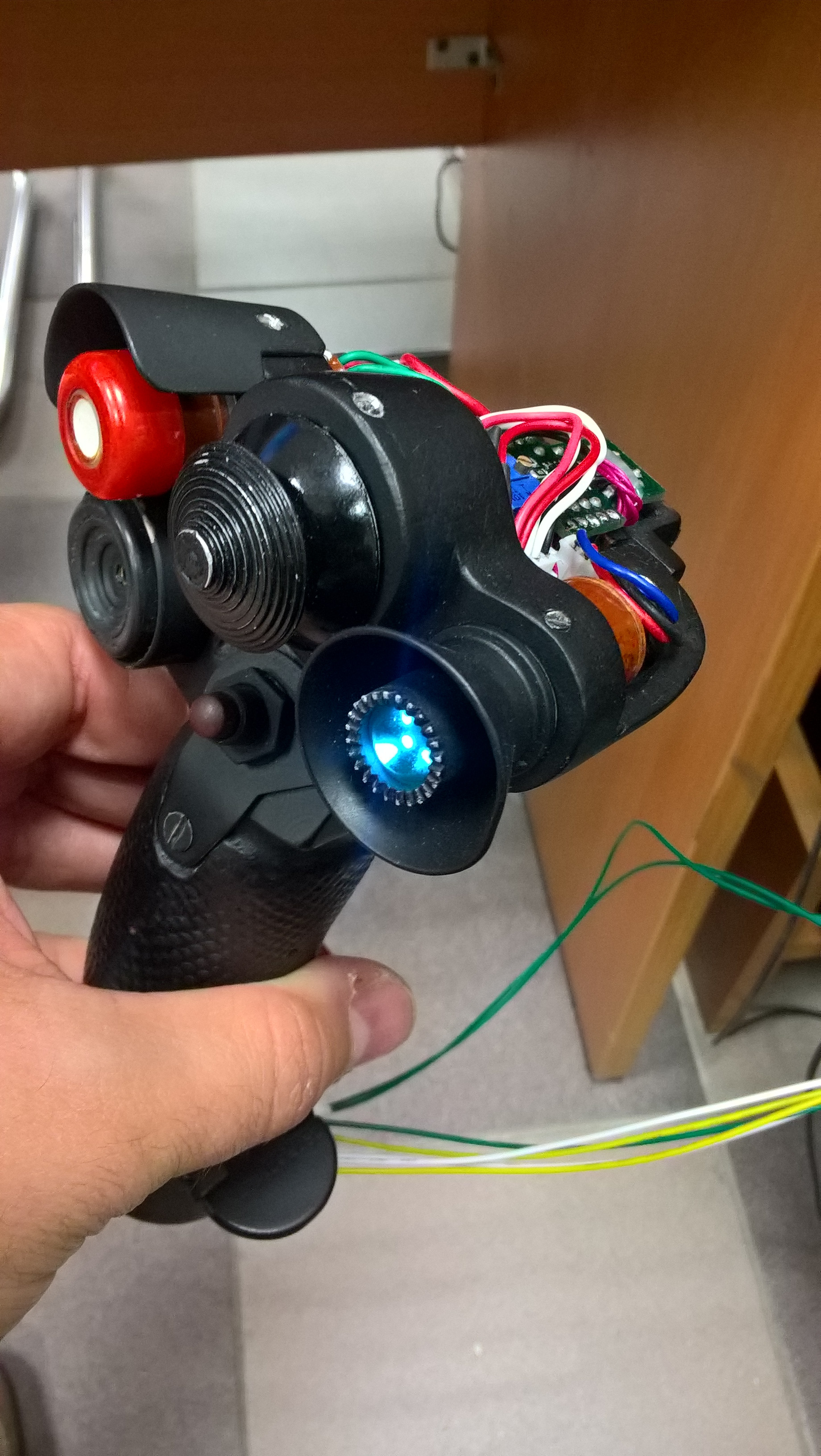

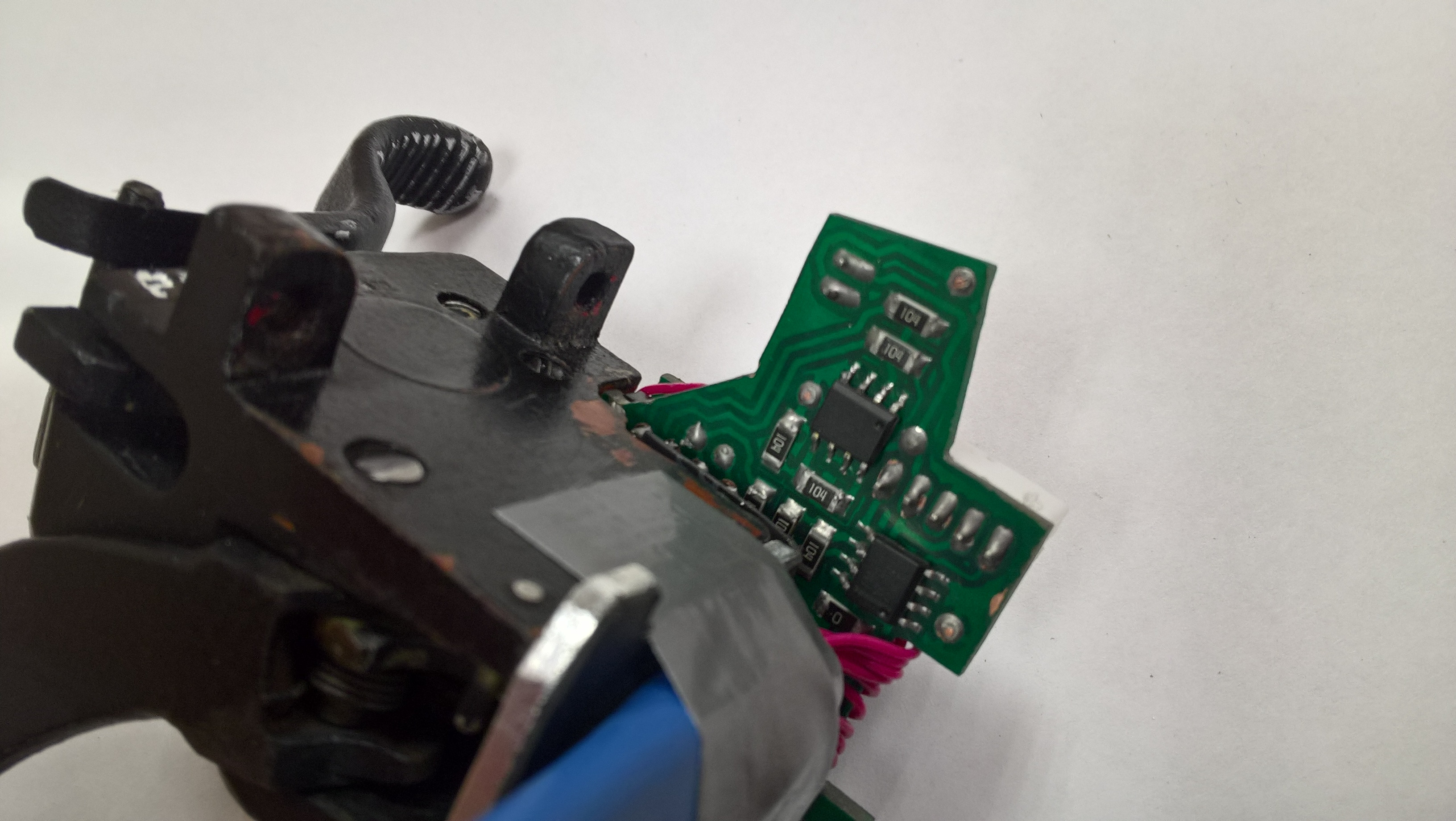

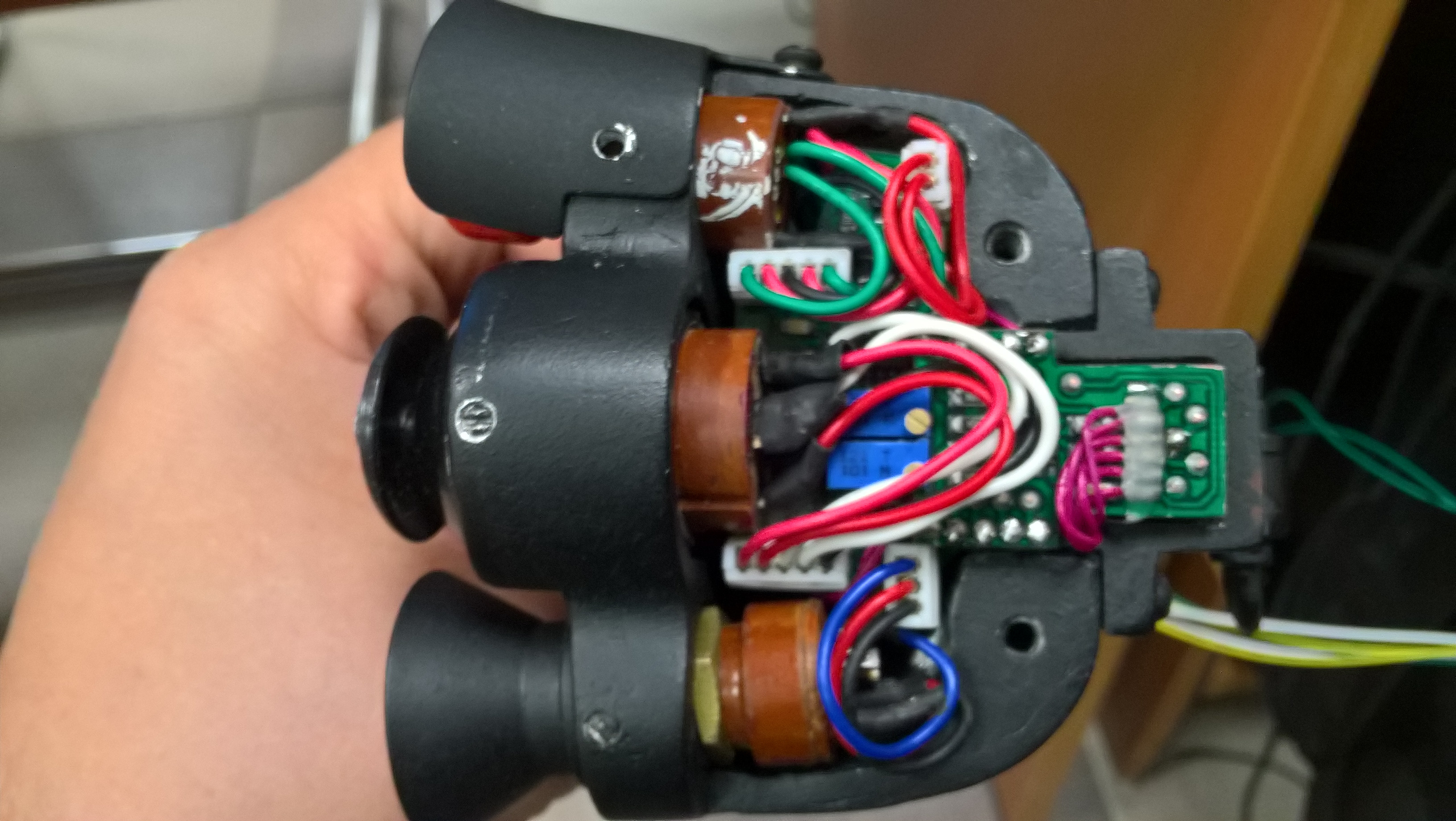

Топик не мой, но по смыслу подходит лучше всего. Допытал верхнюю часть рукоятки от МиГ-23МЛД. Гашетки работают как три кнопки, инвертировал 512к и, самое главное, запустил тензокнюппель. Он теперь у меня в трёх режимах работает, точнее аппаратно в двух: как микростик и как хатка, а программно как тензомышь. Настроил следующим образом: небольшие усилия - микростик, за границами максимальных и минимальных значений микростика срабатывают кнопки хатки, ну и в mmjoy2 перевел эти кнопки в оси чтобы получить подобие тензомыши как на ноутах были. Переменные резисторы для подстройки центра микростика. Если кому интересно нарисую принципмальную схему, наверняка у меня там что-то лишнее есть, но у меня работает, а доводить до совершенства желания уже нет, тем более еще тормоз делать.WP_20180905_09_12_39_Pro.thumb.jpg.52396bd348dae8bf7048d1a5eb8778ce.jpg








  • Нравится 6
  • Спасибо! 3
Опубликовано:

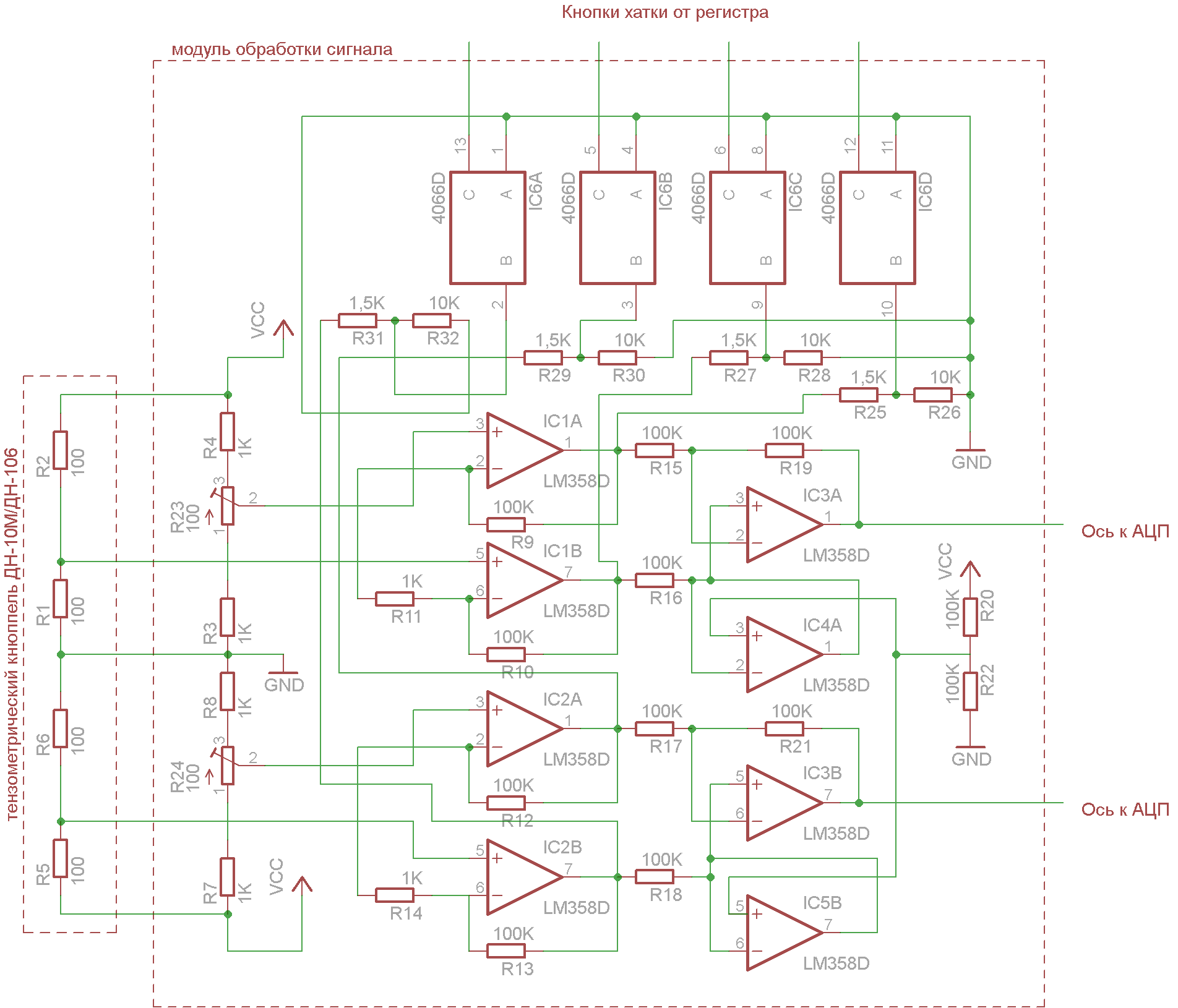

Ну вот, касаемо тензокнюппеля, накидал схему. За основу я взял устройство оу ina333, но т.к. в местной рознице его не найти да и с кнопками хатки было бы сложнее, решил все сварганить на самом доступном и дешевом, оу lm358 (4 шт.) и схеме ключей 4066. Можно конечно использовать и другие усилители с лучшими характеристиками.




  • Нравится 1
  • В замешательстве 1
Опубликовано:

Мощно !

А какое назначение сигналов "Кнопки хатки от регистра" ?

Наверно есть потенциал для упрощения. Резисторы R16, R18 вроде как лишние. Делитель R20, R22 можно вешать напрямую на входы сразу двух операционников IC3A, IC3B(без буферов IC4A, IC5B). Номиналы резисторов делителя лучше взять порядка 10кОм.


  • Спасибо! 1
Опубликовано:

Да я говорил выше что может быть лишнего много, просто заново плату травить не хотелось, это и так третья или четвертая версия. Кнопки хатки это линии входов сдвигового регистра. Пары резисторов R27/28 и т. д. нужны для регулировки порога открытия ключа, т.к. он открывается от 2,5в приблизительно, поэтому пришлось чуток занизить сигнал. Там можно в принципе и на матрице сделать, а не на регистре, только выходы ключей не на землю тогда кидать.

Опубликовано:

На всякий случай спрошу. Номера выводов микросхемы 4066 не напутаны на схеме ?

Просто на регистр хатки на схеме выше идут номера выводов, соответствующие управляющему ВХОДУ микросхемы 4066.


  • Спасибо! 1
Опубликовано:

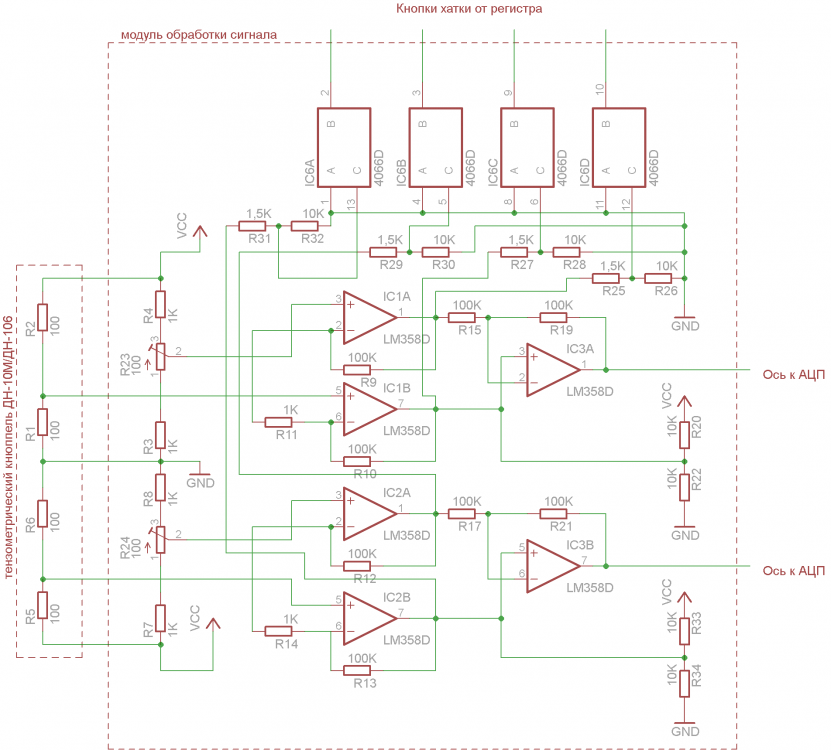

Если убрать буферы и резисторы 16 и 18, то получается как-то так.

Опубликовано:

Упс :)

Резисторы R16,R18 я имел в виду надо было разорвать, а не закоротить...

И еще интересно было бы для пущего упрощения здесь инверторы буферов на IC3A, IC3B выбросить. И на АЦП выдавать прямо с выхода одного из плечей каскадов. Но без эксперимента стремно, т.к. есть опасение, что работа входа АЦП (например токи перезаряда накопительных конденсаторов) будут вносить помехи в работу схемы измерения тензомоста.


Опубликовано:

Ну в самом первом варианте у меня так и было, действительно были помехи, так стало лучше. Еще думаю если на ic3a и ic3b  поставить mcp602 и усилить на нем сигнал в два раза, он вроде получше чем lm358, может весь диапазон от 0 до 5В охватит, а то lm358 выдает от 1,5В до 3,5В где-то.

Опубликовано:
1 час назад, capitanblood сказал:

Ну в самом первом варианте у меня так и было, действительно были помехи, так стало лучше. Еще думаю если на ic3a и ic3b  поставить mcp602 и усилить на нем сигнал в два раза, он вроде получше чем lm358, может весь диапазон от 0 до 5В охватит, а то lm358 выдает от 1,5В до 3,5В где-то.

Да, есть такой прикол у LM358. Даже удивился, когда недавно увидел его на фото одной из плат известного в наших кругах джоя.

MCP602 нормально зарекомендовал себя в схемах магрезов, и недорогой. Насколько помню из спецификации, у него есть некоторые ограничения по входу, и надо чтоб входной сигнал не попадал в ограничения. По выходу у него все чотко.
