МиГ-23 кокпит

[Squad123]

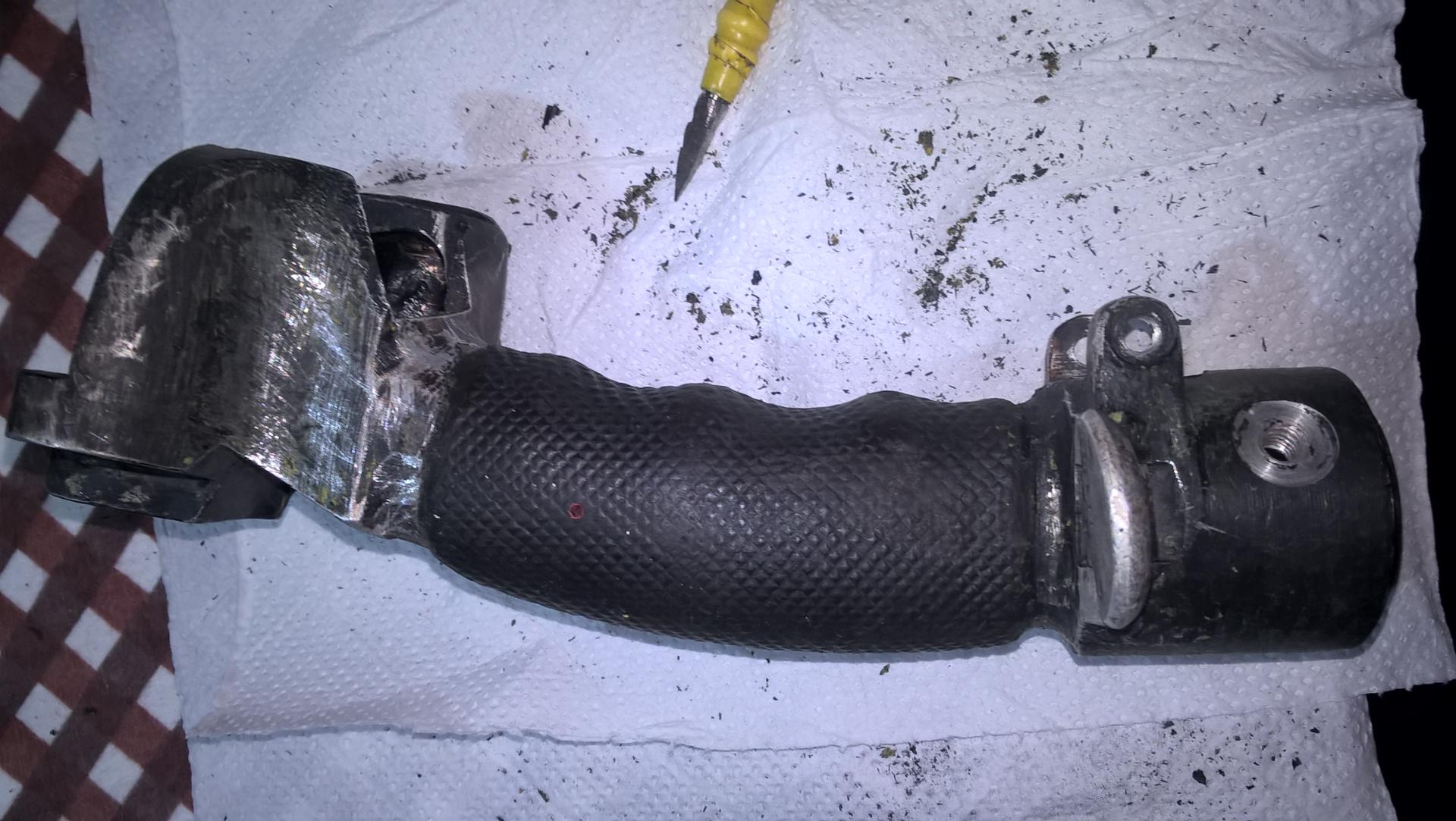

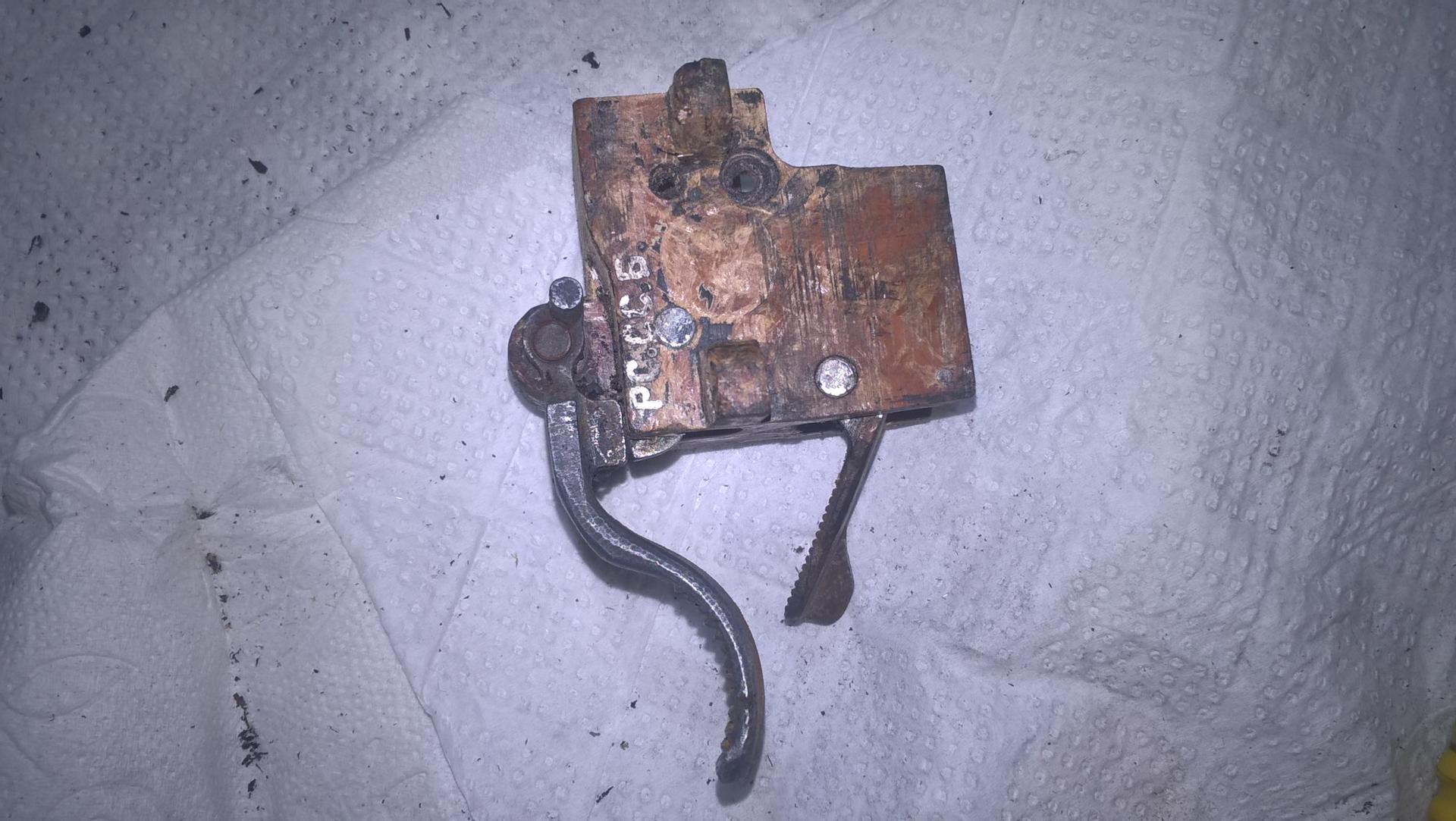

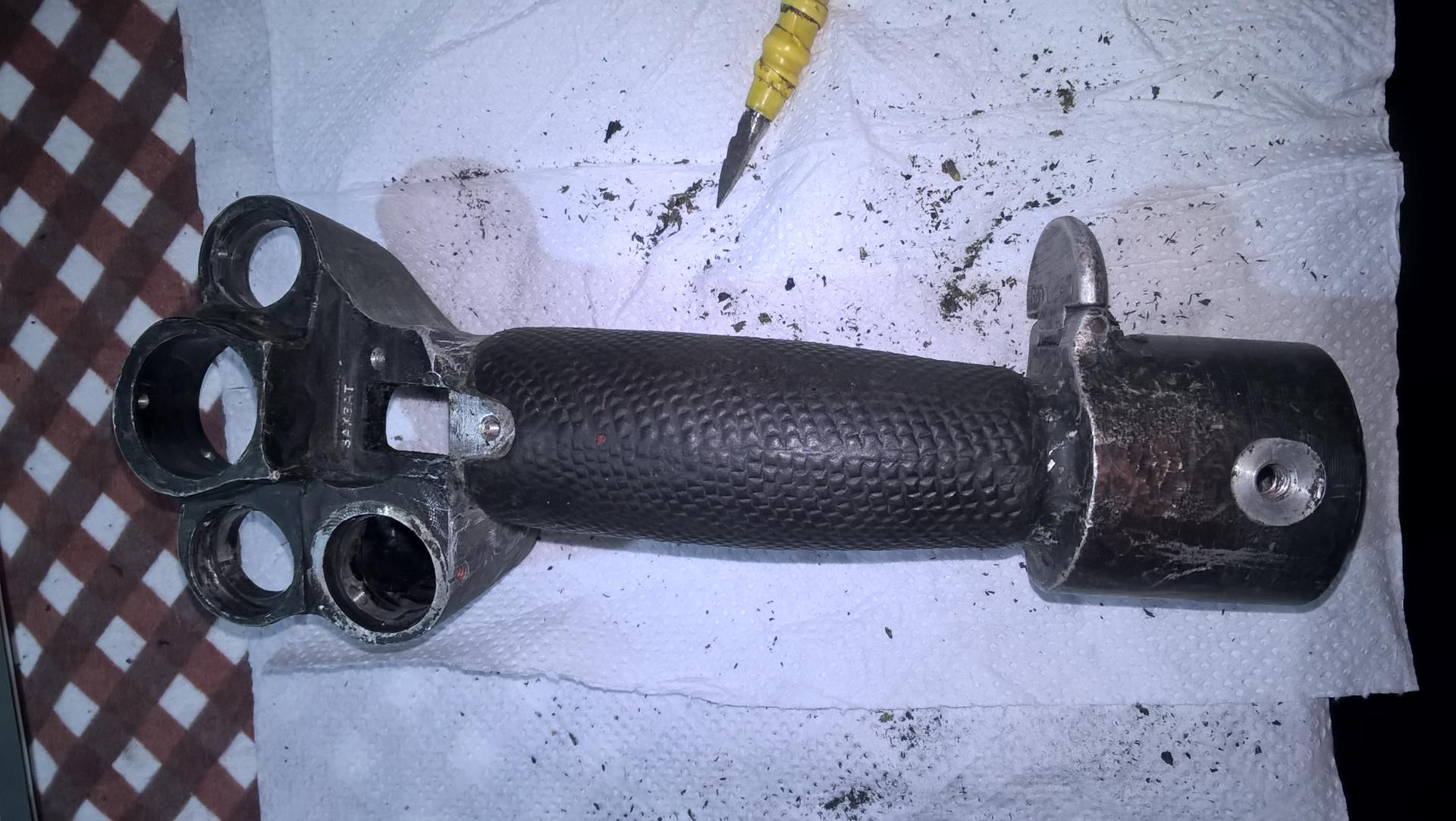

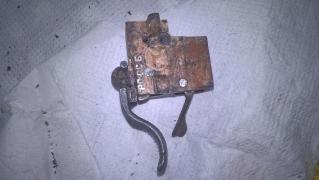

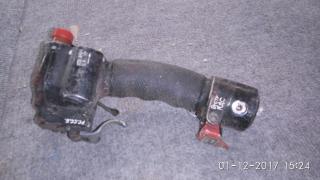

Вот решил восстановить РуС с МиГ-23МЛД.

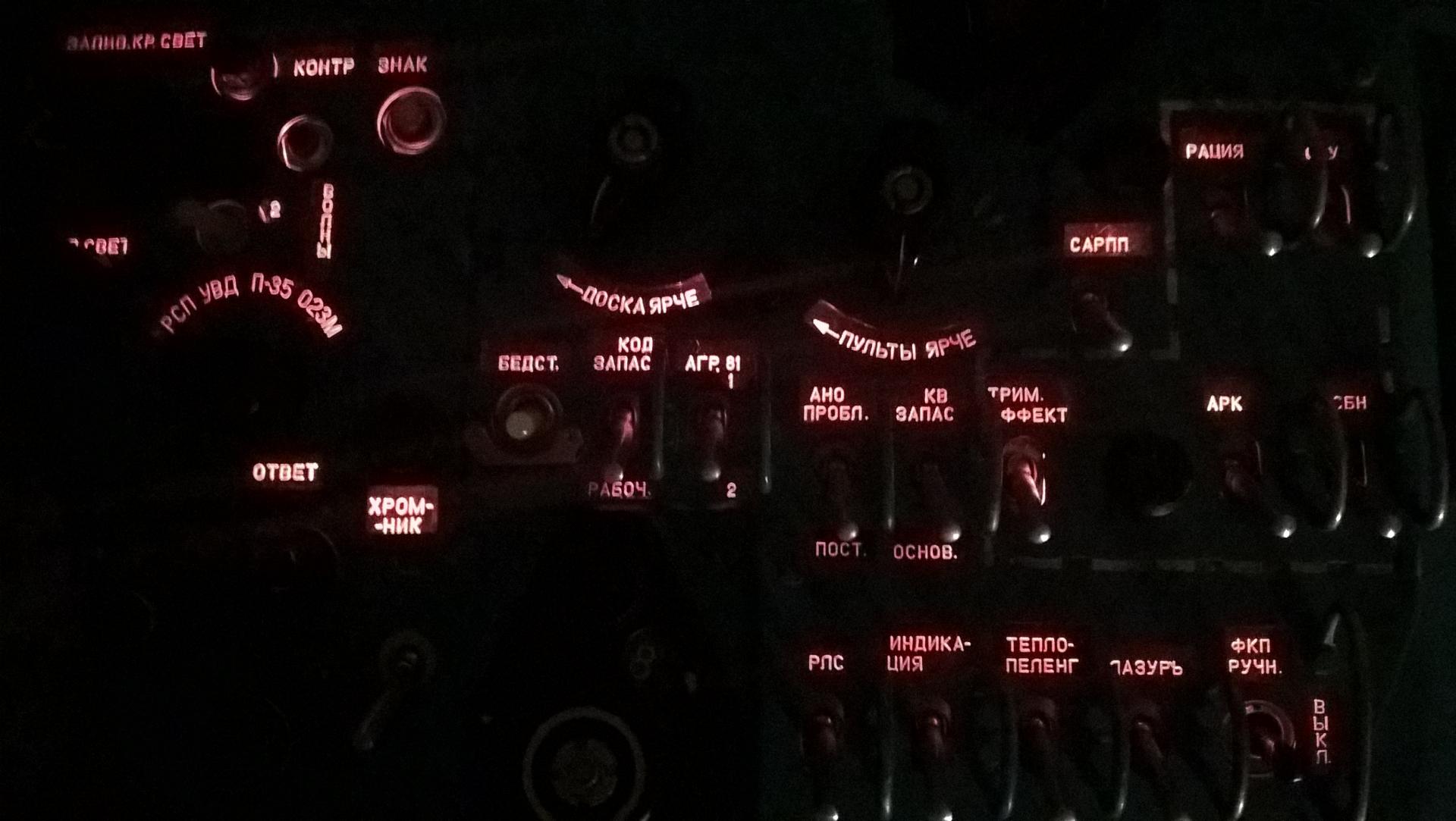

Также подключил правую панель подсветку.

[Squad123]

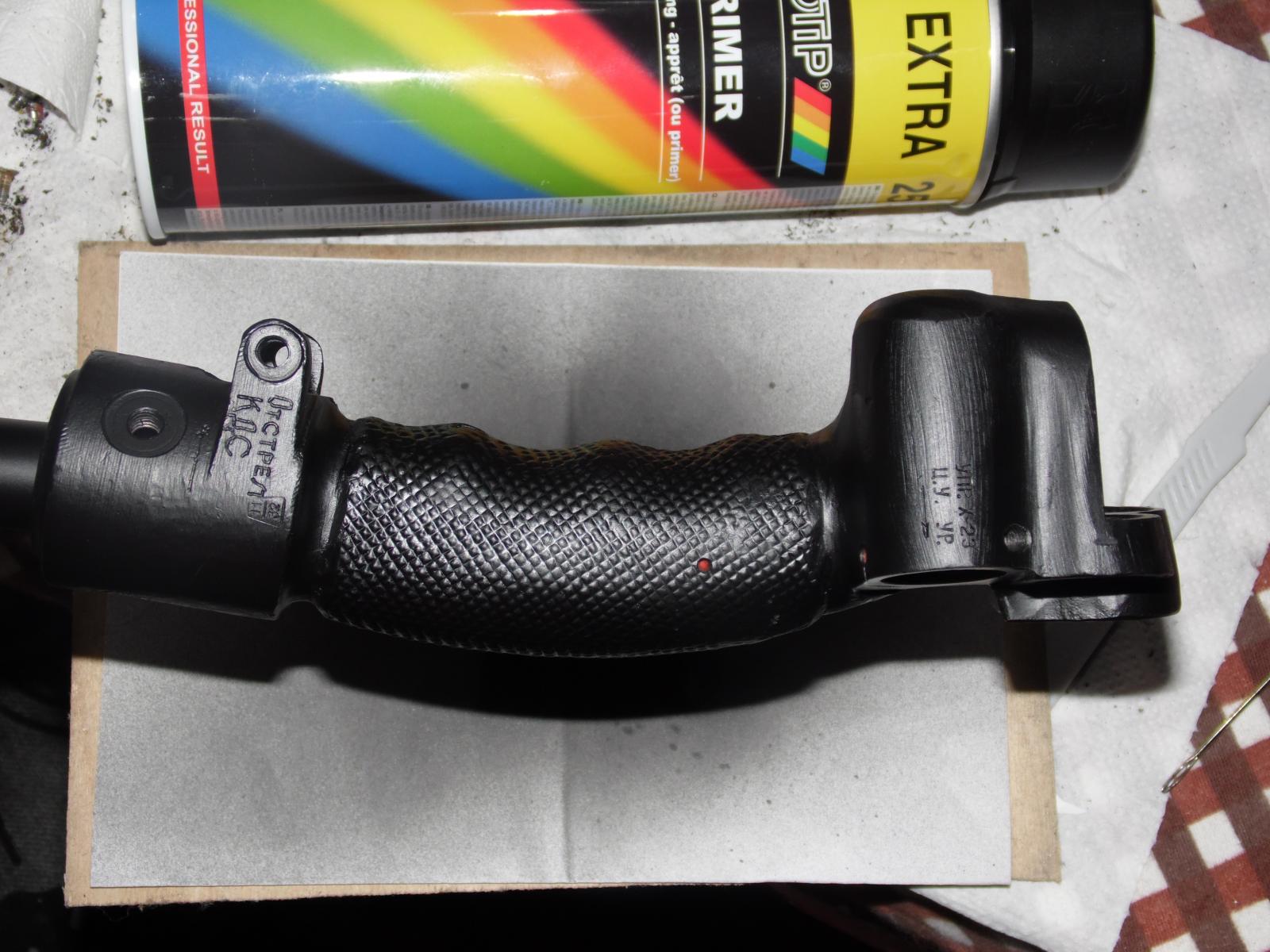

Грунтовка и покраска РуС  МиГ-23...

Изменено 27 декабря 2017 пользователем Squad123

[Squad123]

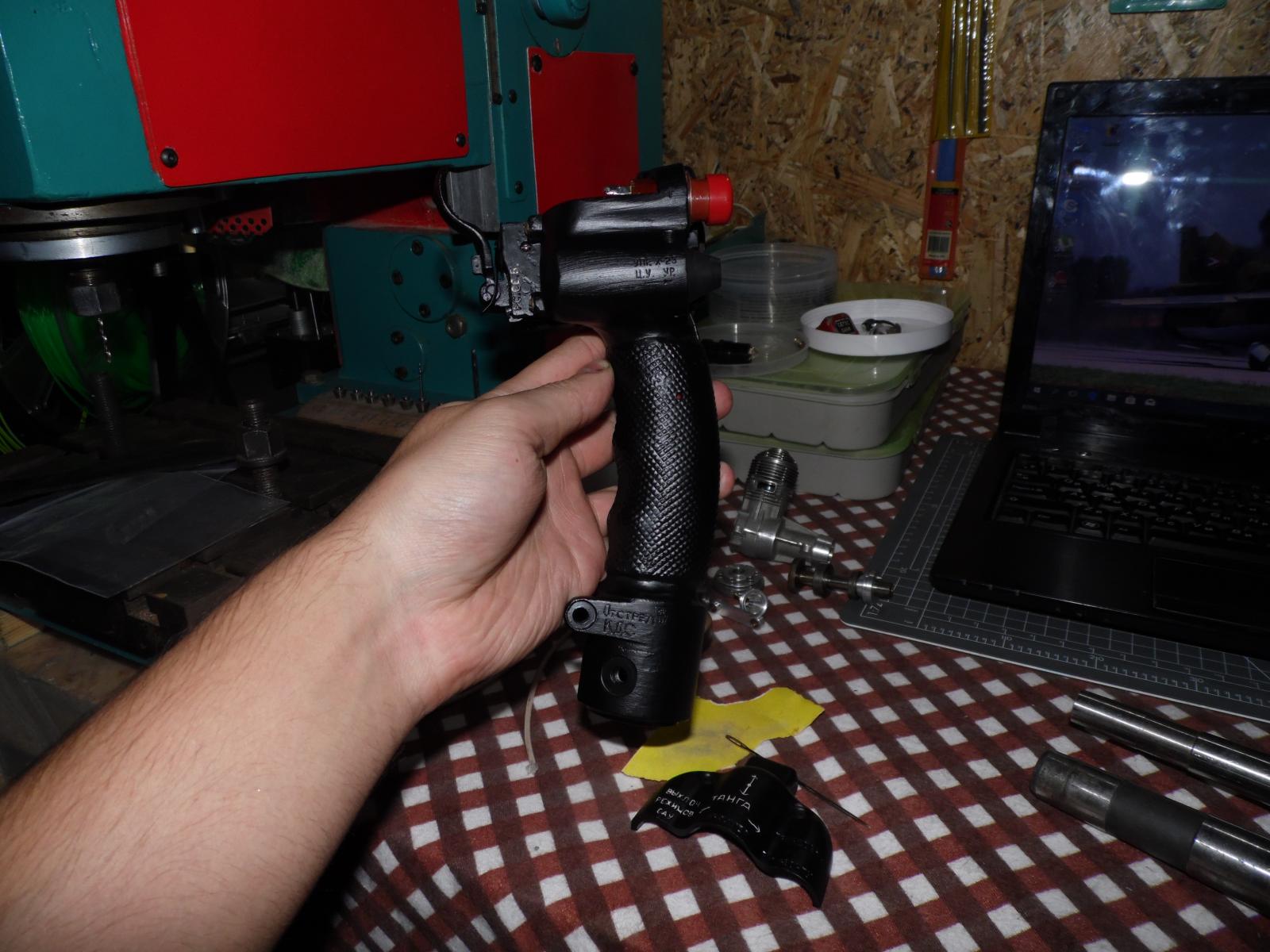

Сборка

[Squad123]

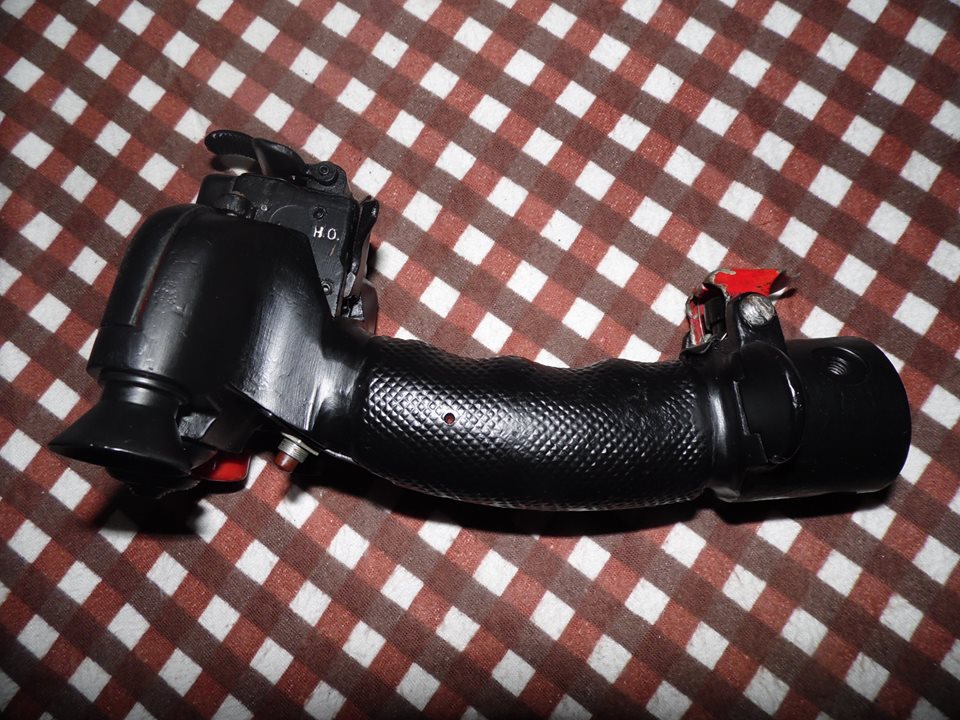

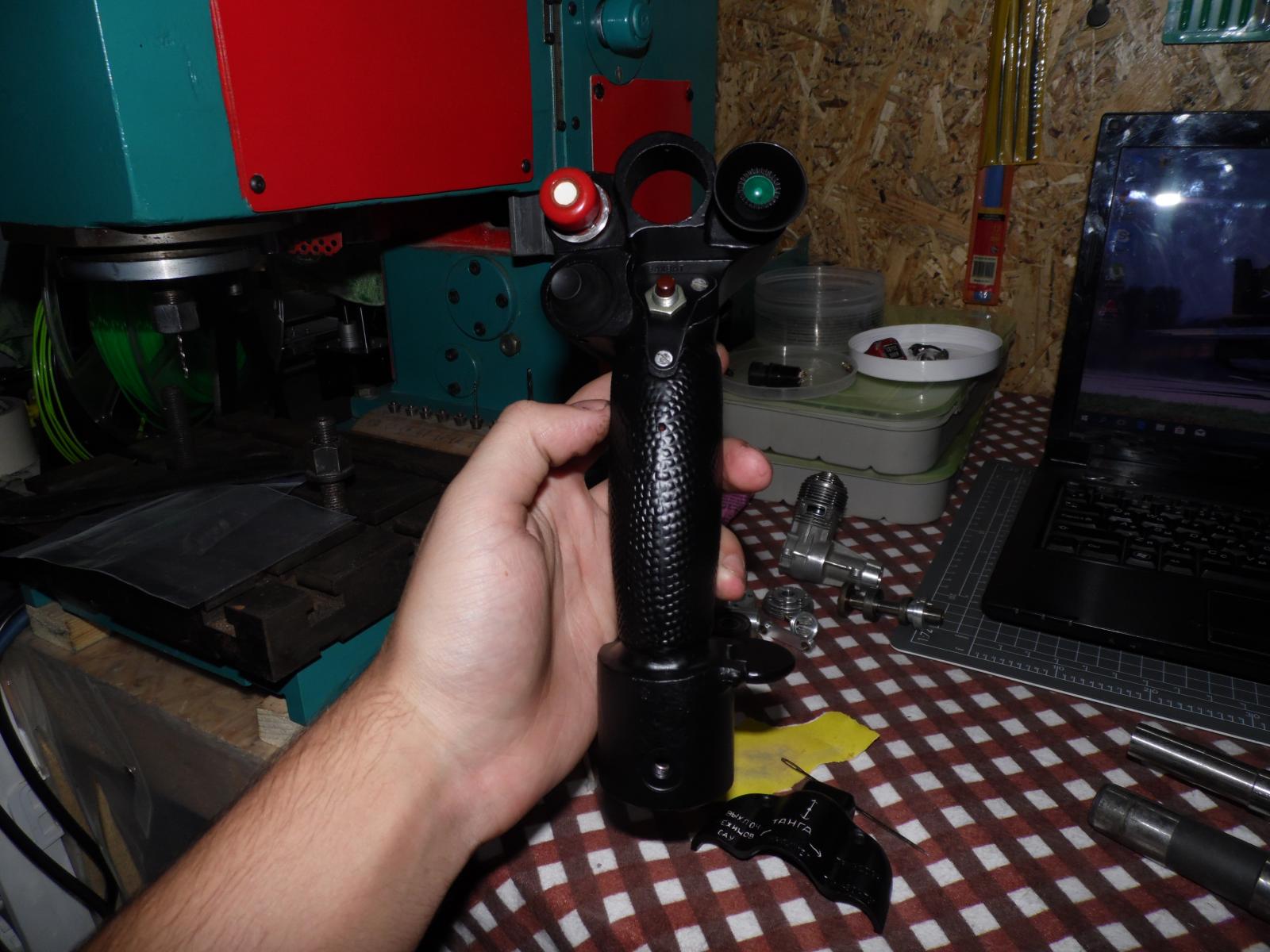

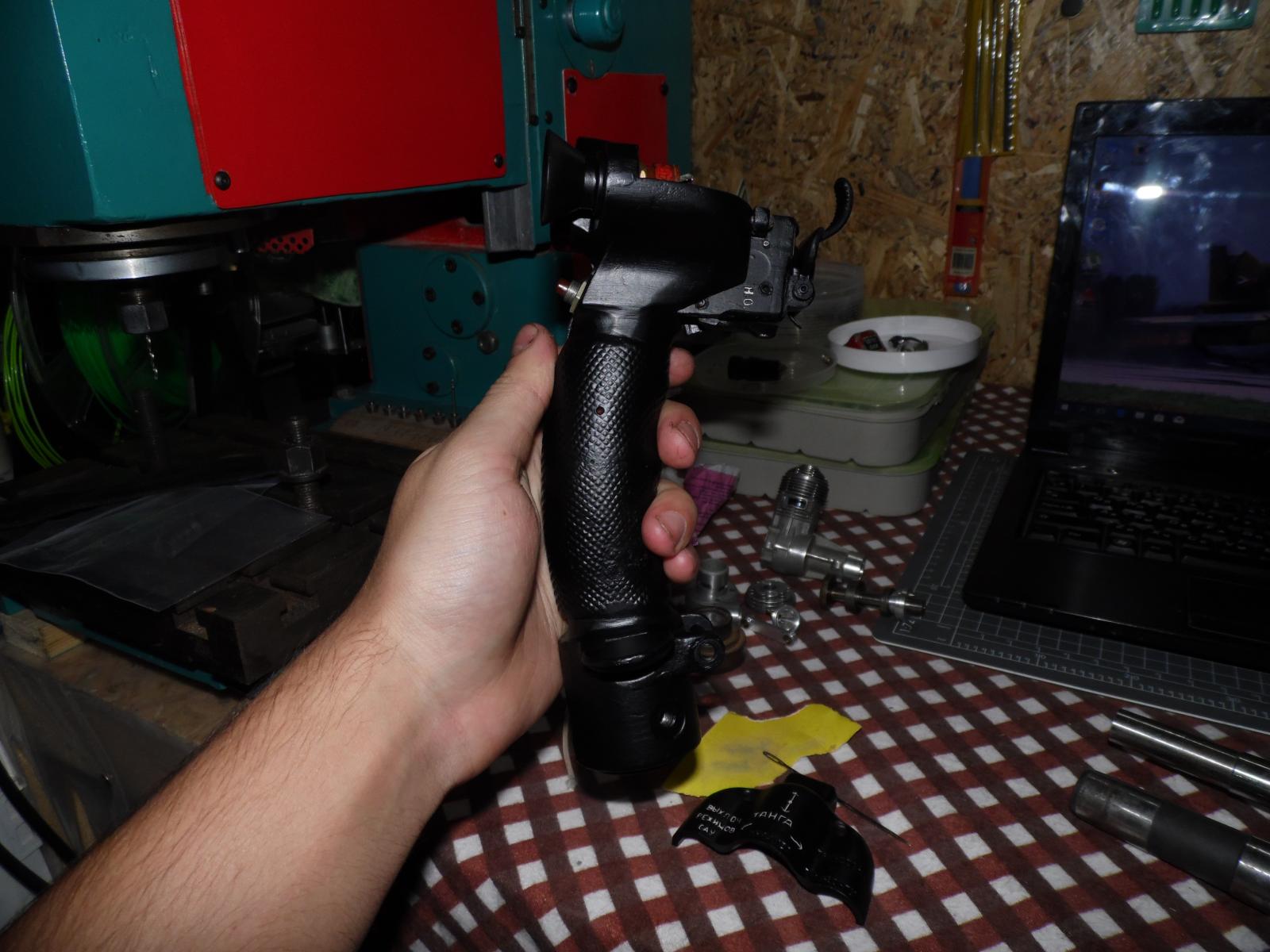

Собранный

[capitanblood]

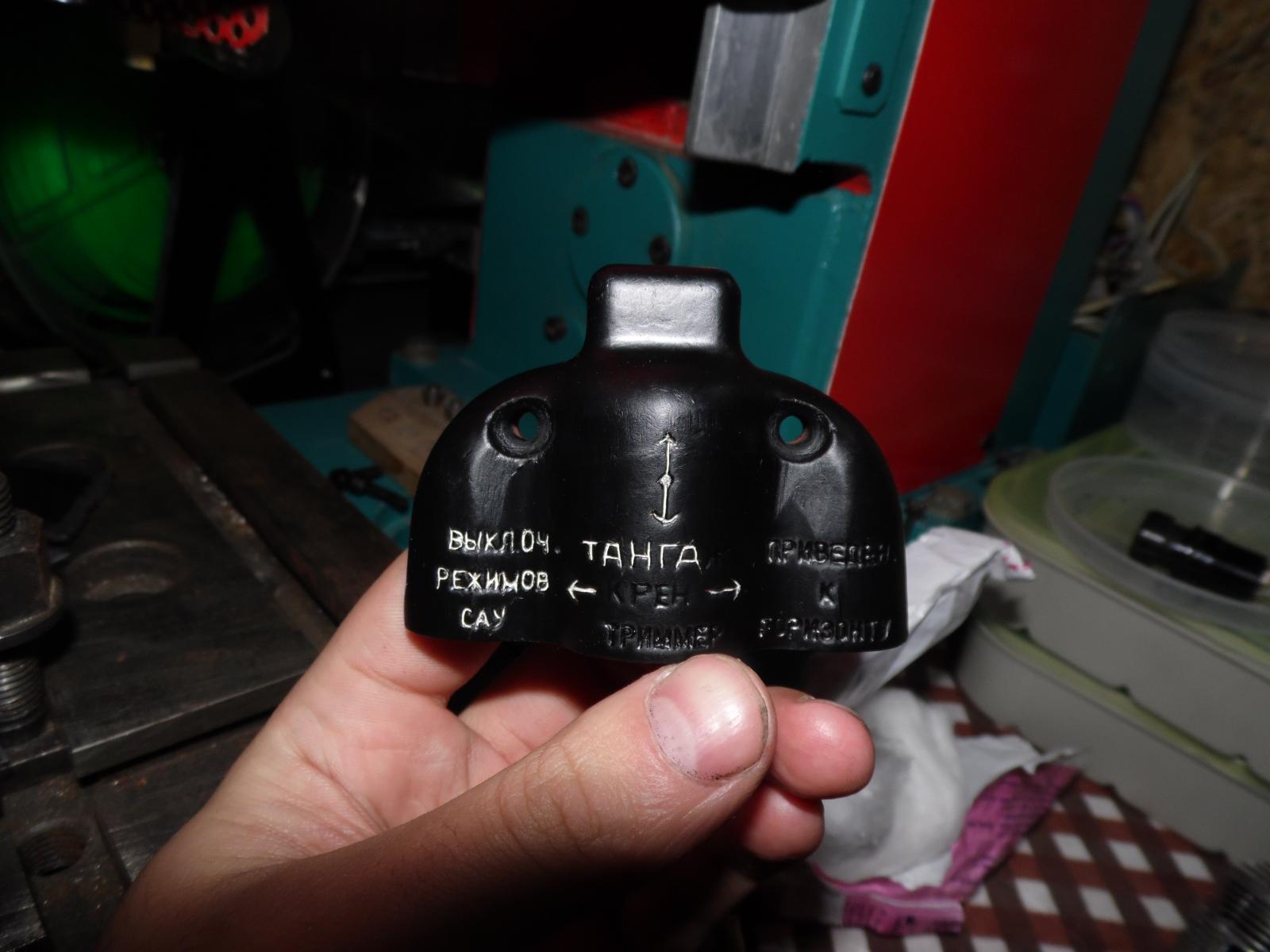

Красиво! А что стоит вместо тезокнюппеля и, если не секрет, где родной. "КРЕН", "ТАНГАЖ" и "ОТСТРЕЛ КДС" сами гравировали?

Изменено 27 декабря 2017 пользователем capitanblood

[Squad123]

Красиво! А что стоит вместо тезокнюппеля и, если не секрет, где родной. "КРЕН", "ТАНГАЖ" и "ОТСТРЕЛ КДС" сами гравировали?

Стоит ТН-3ДО

А модель ТН-10М уже устарела.

Надписи родные,РуС снят с МиГ-23МЛД.

Просто при покраски,старую белую краску убрал.

Изменено 27 декабря 2017 пользователем Squad123

[Squad123]

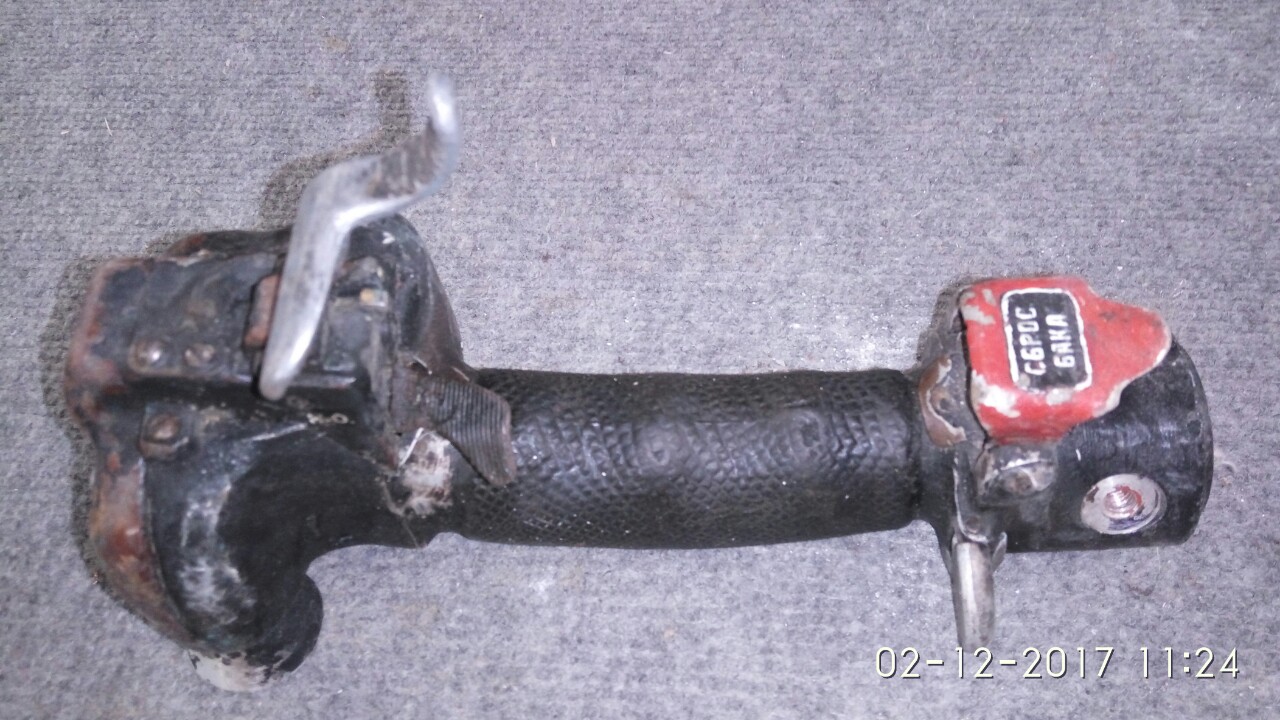

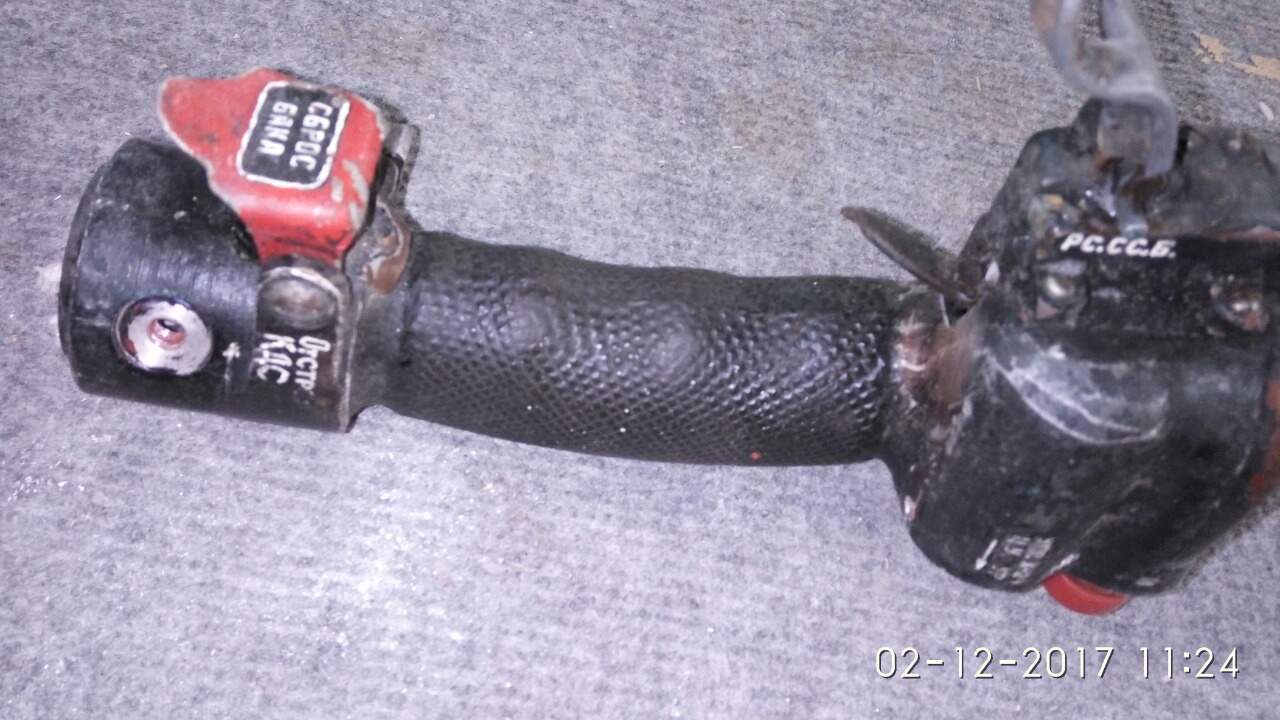

Старые фото...

[capitanblood]

Стоит ТН-3ДО

А модель ТН-10М уже устарела.

А зачем тогда старые тензокнюппели ДН-10М ставят на Ми-28 и Ка-52?









Изменено 27 декабря 2017 пользователем capitanblood

[Squad123]

Скорее всего  там стоит ТН-10МН.

Я так думаю что ТН-3ДО ставили только на Миг 23, для упрощенные управление ракетой Х-23М.

Так как я больше этих ТН-3ДО не где не видел...

Хотя правды я тоже не знаю,мне бывший пилот подогнал.

Изменено 27 декабря 2017 пользователем Squad123

[Squad123]

Вот не большой кусок с этого...



Х-23М (изделие 68М), оснащенном более совершенной системой радиоуправления и трассером повышенной светосилы Т-60-9 (вместо Т-60-5), облегчавшим визуальное сопровождение Несколько изменена была аэродинамика ракеты и форма оперения Новая база бортового оборудования "Дельта-Р2М" дала возможность расширить створ управляющего радиолуча, упростив наведение ракеты.



Я так думаю сперва били ДН-10 потом ДН-10М потом ТН-3ДО потом КУ-31.

Есть подозрение что в серийное производство так и не пошла ТН-3ДО.



Вот есть такой интересный чертежик КУ-31

[Squad123]

Кстати еще есть у меня не большое количество РуСов МиГ-21.

Тоже думаю отреставрировать ) (покрасить)

А патом на обмен пустить.

[Squad123]

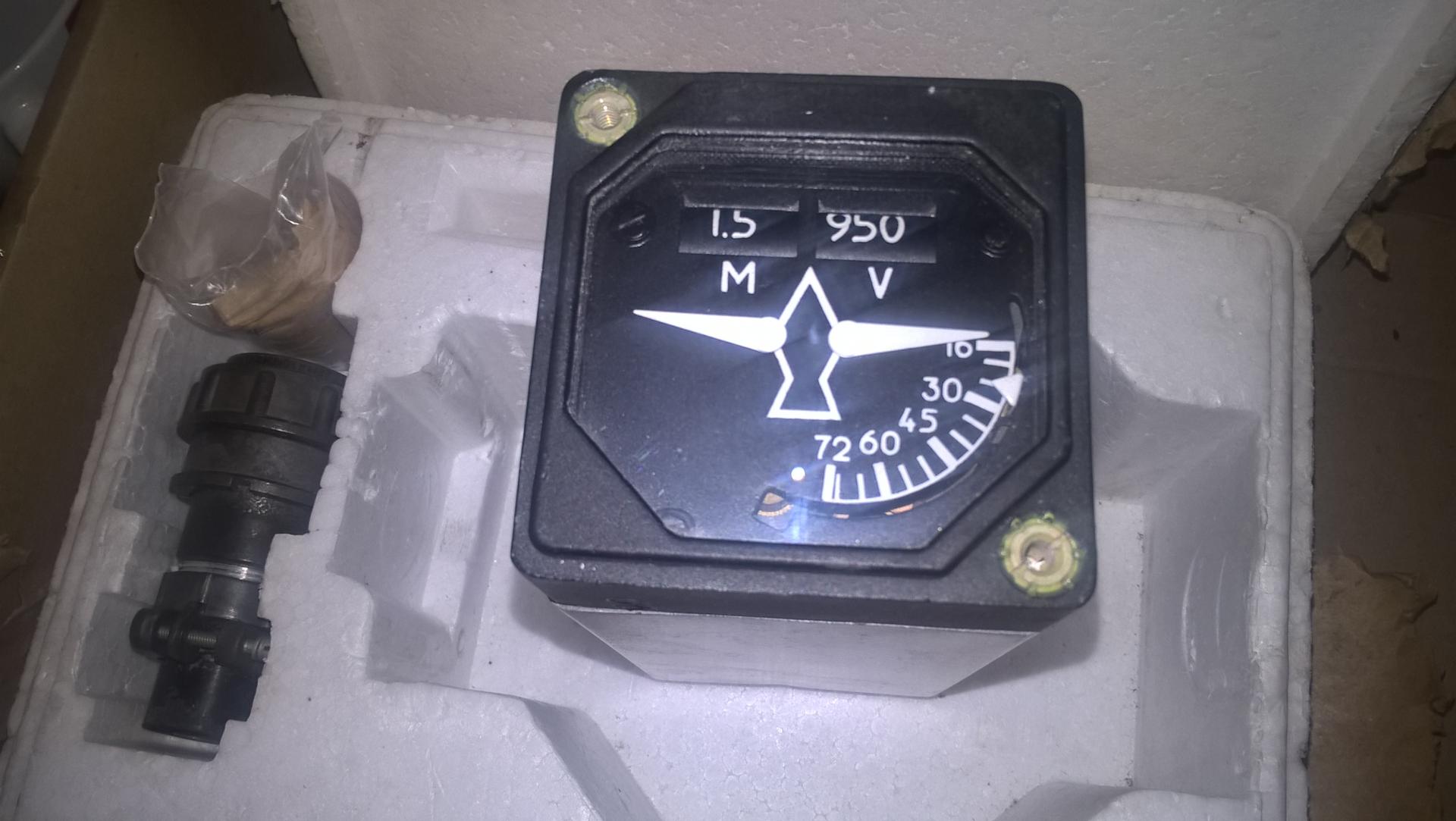

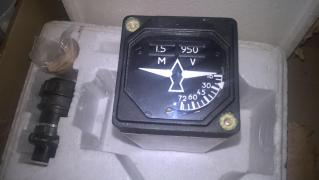

Вот такой интересный приборчик...

[159BAG_VadiS]

Вот такой интересный приборчик...

Угол стреловидности показывает.....

Изменено 27 декабря 2017 пользователем 159BAG_VadiS

[159BAG_VadiS]

Кстати, благодаря этому прибору, многие ( включая моего отца) на первых модификациях Миг-23  не разгонялись до запредельных скоростей.....

На первенцах - МиГ-23С звуковая сигнализация отсутствовала, лётчики после МиГ-21 частенько забывали, что новый истребитель требует перестановки крыла. Отсюда и взлёты со стреловидностью 72 градуса, и заходы на посадку из зоны с крылом 45. Потом ( я застал уже МЛД) всё  устаканили, сигнализация "орала" порядочно....

Изменено 27 декабря 2017 пользователем 159BAG_VadiS

[Squad123]

Кстати, благодаря этому прибору, многие ( включая моего отца) на первых модификациях Миг-23  не разгонялись до запредельных скоростей.....

На первенцах - МиГ-23С звуковая сигнализация отсутствовала, лётчики после МиГ-21 частенько забывали, что новый истребитель требует перестановки крыла. Отсюда и взлёты со стреловидностью 72 градуса, и заходы на посадку из зоны с крылом 45. Потом ( я застал уже МЛД) всё  устаканили, сигнализация "орала" порядочно....

Спасибо за рассказ!.

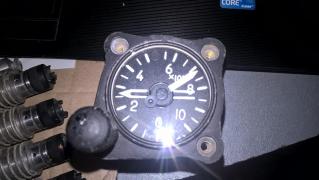

Вот еще такой есть приборчик. УПС-3



Сам прибор показывает только положение клиньев воздухозаборника. А клинья автоматически регулируются системой УВД-23 для обеспечения максимальной эффективной тяги и надежной работы двигателяна всех режимах. Положение клиньев зависит от степени сжатия компрессора ( абсолютное статическое давление за компрессором деленное на давление перед компрессором).

Система УВД-23 обеспечивает различные программы регулирования воздухозаборника в зависимости от числа М, типа двигателя и высоты полета. Кроме того для устойчивой работы воздухозаборника на различных углах атаки в систему вводится коррекция регулирования по углу отклонения стабилизаторов. Подается сигнал на дополнительное выдвижение или уборку клиньев независимо от текущего значения степени сжатия компрессора.

Изменено 28 декабря 2017 пользователем Squad123

[RenderG]

Я надписи затирал гуашью белой. А поверх - слой лака прозрачного. Получается лучше и ровнее и вообще как с завода.

[visotka]

Стоит ТН-3ДО

А модель ТН-10М уже устарела.

Надписи родные,РуС снят с МиГ-23МЛД.

Просто при покраски,старую белую краску убрал.

Странно, но на другом ресурсе, этот фантазёр описывает совершенно другую модель кнюппеля)))))



https://www.avsim.su/forum/topic/77094-%D0%B8%D1%89%D1%83-%D1%87%D0%B5%D1%80%D1%82%D0%B5%D0%B6%D0%B8-%D1%84%D0%BE%D1%82%D0%BE-%D1%80%D1%83%D1%81-%D1%81%D1%83-27/?page=2

[Squad123]

Да спасибо за поправку  не ТН а ДМ.\



RenderG есть фото работы ?

[visotka]





Я так думаю что ТН-3ДО ставили только на Миг 23, для упрощенные управление ракетой Х-23М. Так как я больше этих ТН-3ДО не где не видел...



Ты так думаешь?

Покажи хоть одно фото или чертёж данного изделия в кабине?

Ну или дай ссылку на тех.описание этого девайса для " упрощенные управление ракетой Х-23М"

[Squad123]



Ты так думаешь?

Покажи хоть одно фото или чертёж данного изделия в кабине?

Ну или дай ссылку на тех.описание этого девайса для " упрощенные управление ракетой Х-23М"



Да хорошо, в крайнем случае, если фото не найду, мне проще со своего Руса снять и сфотографировать.

Но после праздников!

Всех с наступающим новым годом!

[visotka]

Да хорошо, в крайнем случае, если фото не найду, мне проще со своего Руса снять и сфотографировать.

Но после праздников!

Всех с наступающим новым годом!

Вот и всё!))) Закончилась фантазия))))

Фото резинки на твоей РУС, всунутой туда просто потому что по размеру подошла, абсолютно не интересна- я просил фото в кабине!

Ты прежде чем писать ерунду всякую, взял бы и сам почитал соответствующую литературу! И не морочил бы людям голову, выкладывая скопированные выдержки из РЛЭ

[RenderG]





RenderG есть фото работы ?



[ABP_158]

Отличная работа! Только одно замечение: крайняя левая кнопка " ВЫКЛЮЧ РЕЖИМА САУ",а у вас там читается буква "Р".

Изменено 28 декабря 2017 пользователем ABP_158

[ABP_158]

Нашел на одном оружейном форуме.Может пригодиться при восстановлении фактуры ручки.

http://ratgrips.ru/

Изменено 28 декабря 2017 пользователем ABP_158

[gosha*]

Отличная работа! Только одно замечение: крайняя левая кнопка " ВЫКЛЮЧ РЕЖИМА САУ",а у вас там читается буква "Р".

Это кабина МиГ-29

[ABP_158]

Я в курсе.Речь шла о надписи на РУС.

Изменено 28 декабря 2017 пользователем ABP_158

[gosha*]

Я в курсе.Речь шла о надписи на РУС.



как фото вставлять не подскажете? просто у меня есть парочка РУС от МиГ-23 покажу, что на них написано...

[ABP_158]

Иконка "изображение" появится окно "параметры изображения" вставляете туда ссылку.

[gosha*]

Иконка "изображение" появится окно "параметры изображения" вставляете туда ссылку.

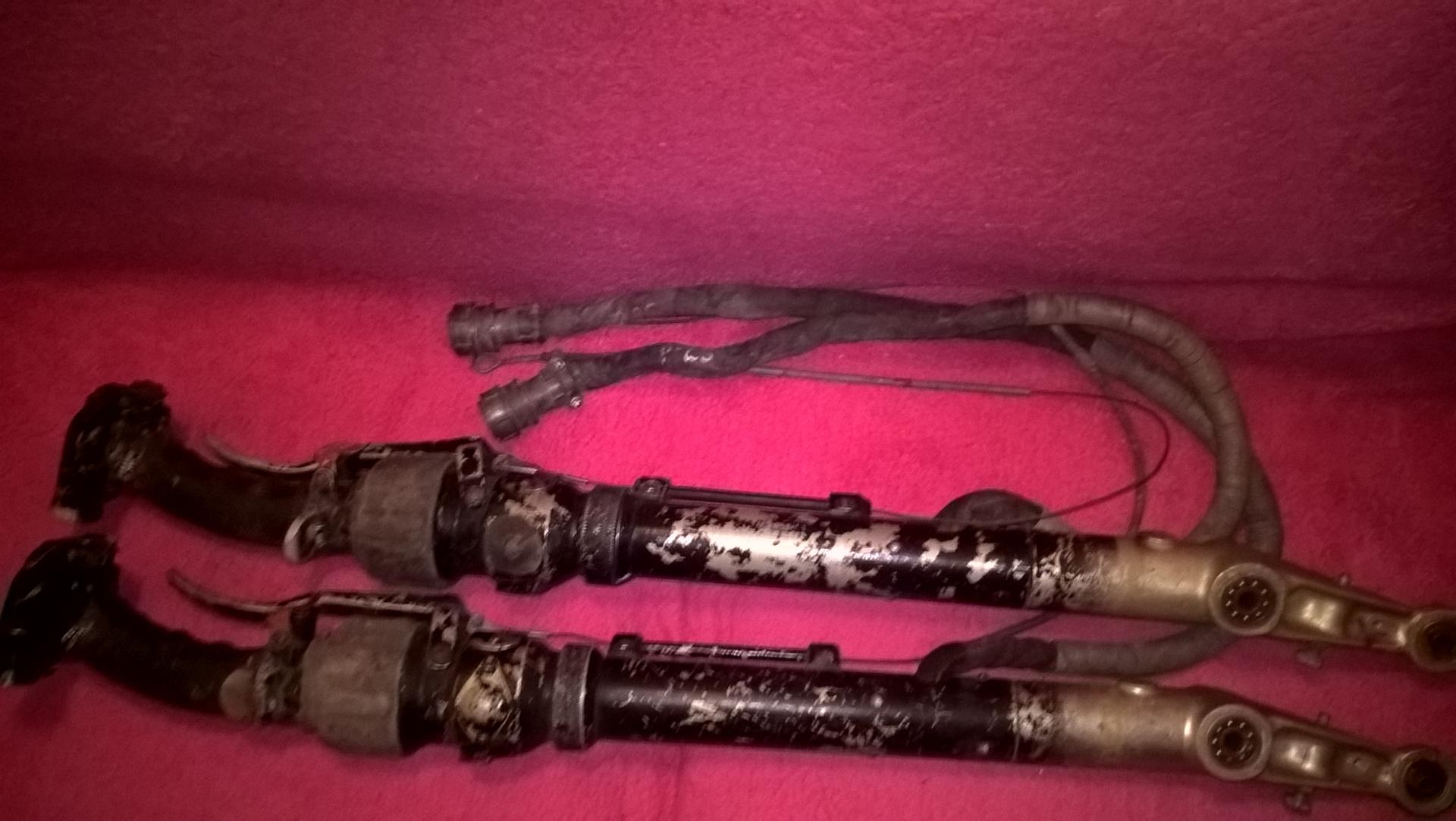

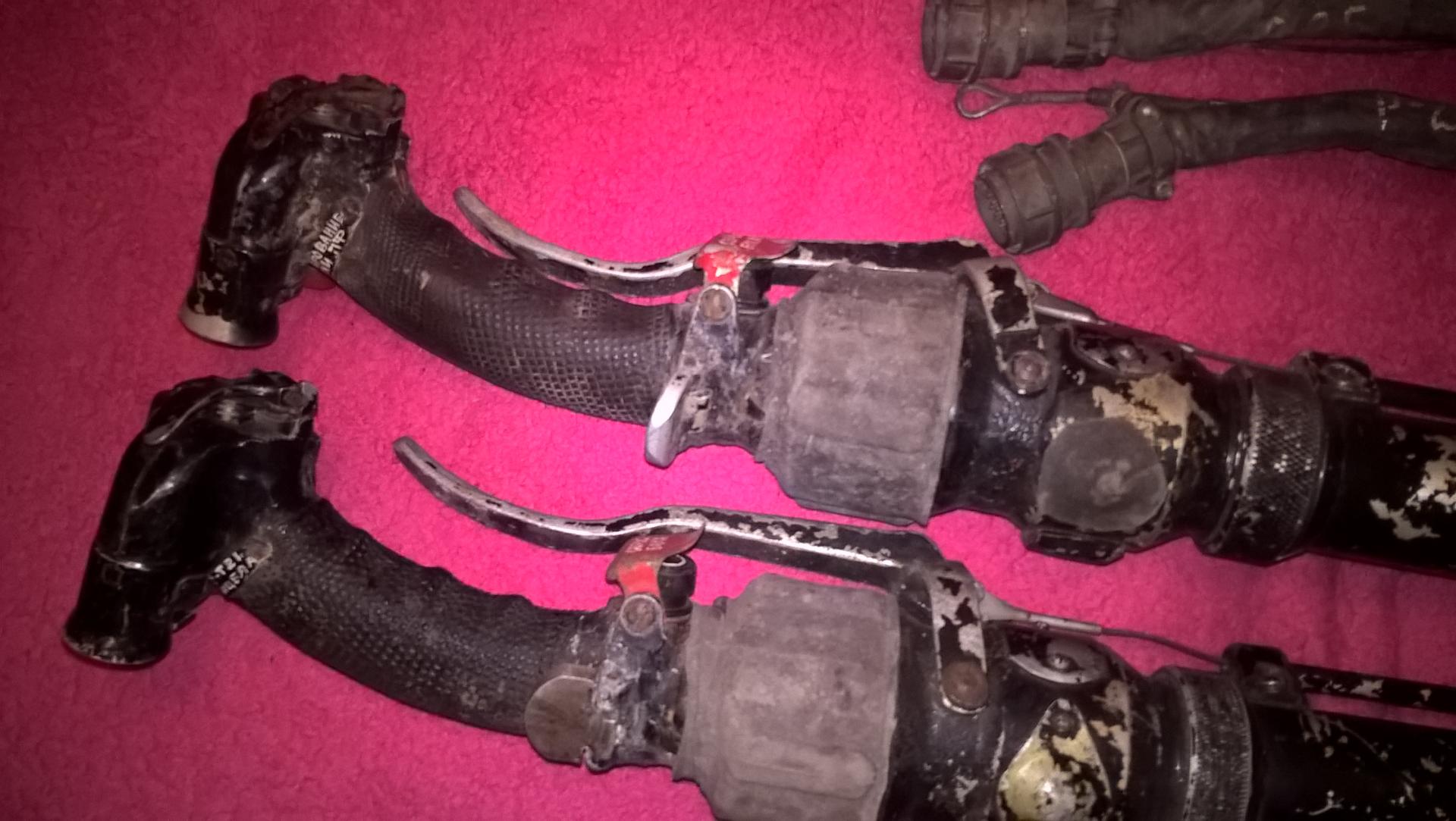

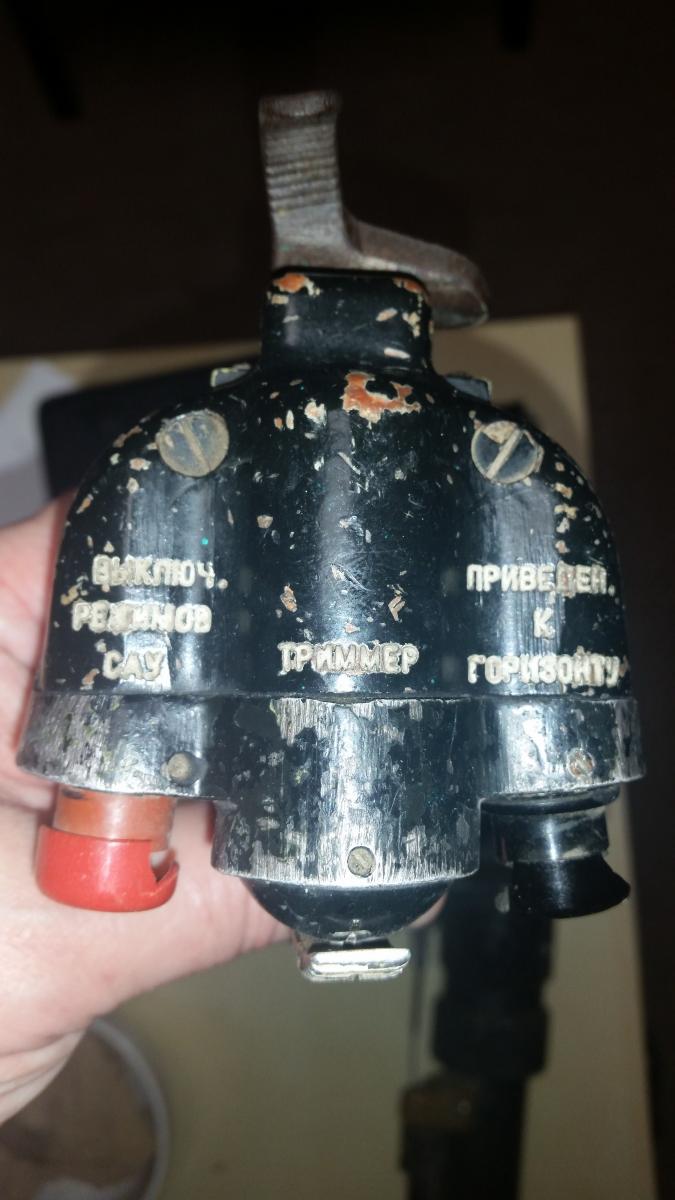

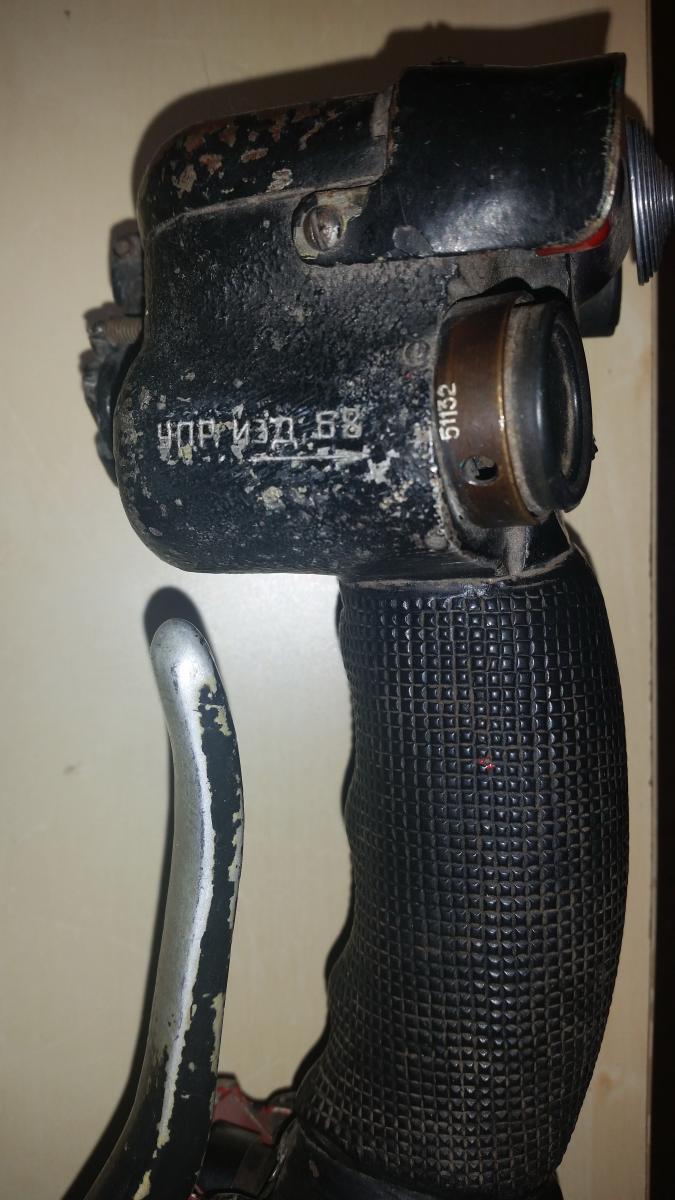

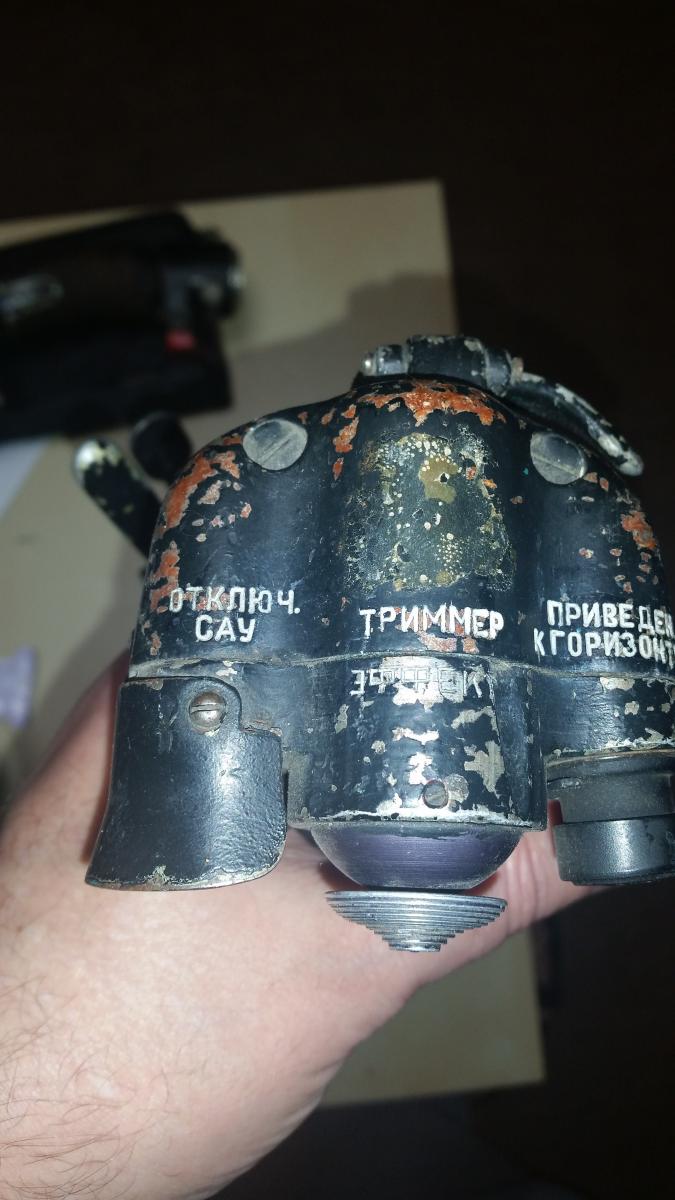

Вставлять оказалось немного по другому, но где то вот так... обратите внимание надписи разные, хоть суть одна

Изменено 28 декабря 2017 пользователем gosha*

[ABP_158]

Откуда такое богатство?Мне после разборки МиГ-23П радисты антенну подарили,да и та при переезде потерялась.

[Squad123]

Спасибо за фото

[gosha*]

Откуда такое богатство?Мне после разборки МиГ-23П радисты антенну подарили,да и та при переезде потерялась.

Попались на глаза при разборке, жаль поздно.... порастащили и поразбивали почти всё....

Спасибо за фото

Рад помочь...

[Squad123]

on 28 Dec 2017 - 23:29, said: Откуда такое богатство?Мне после разборки МиГ-23П радисты антенну подарили,да и та при переезде потерялась. Попались на глаза при разборке, жаль поздно.... порастащили и поразбивали почти всё....





Тоже видел как это все уничтожают

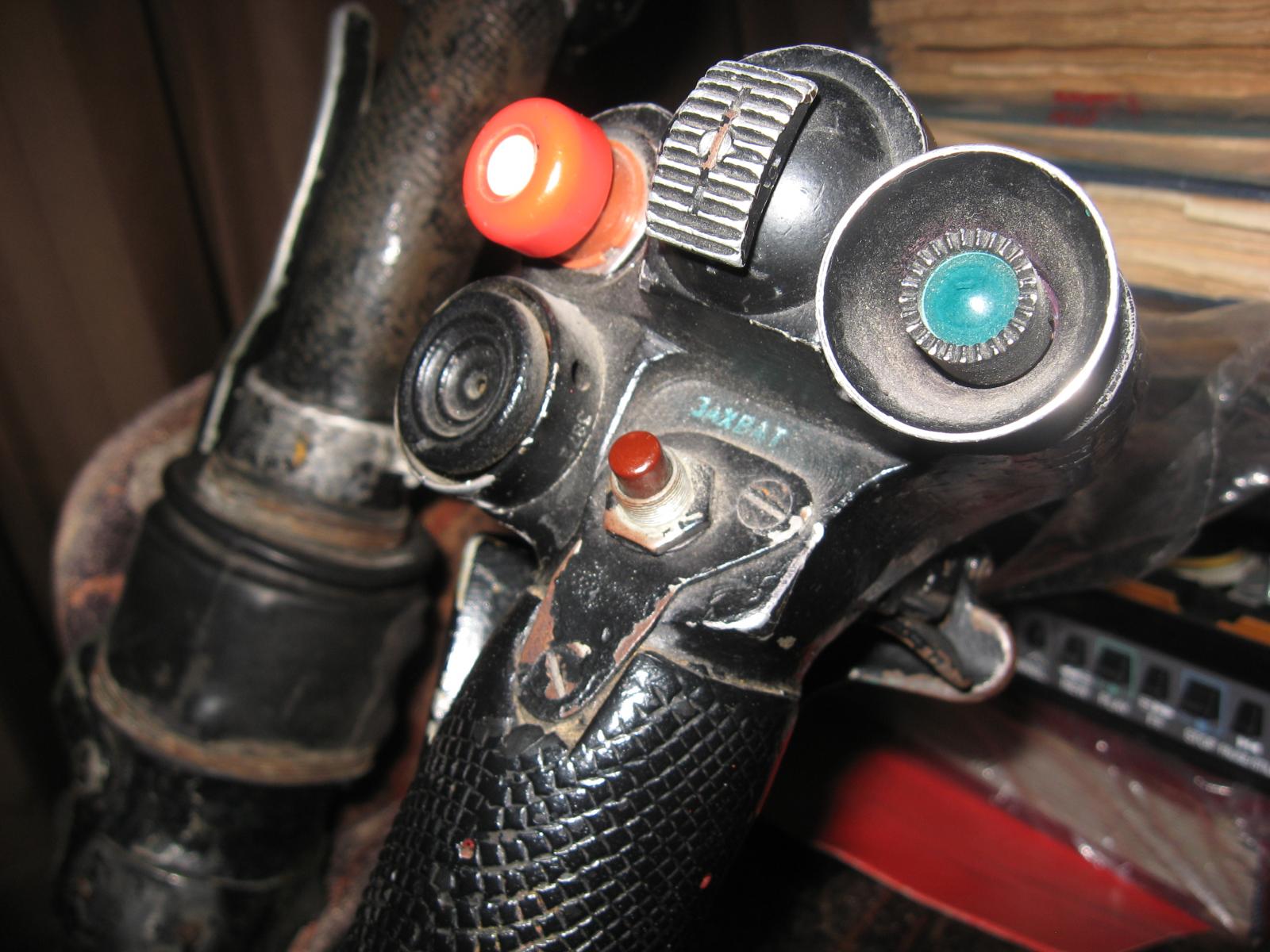

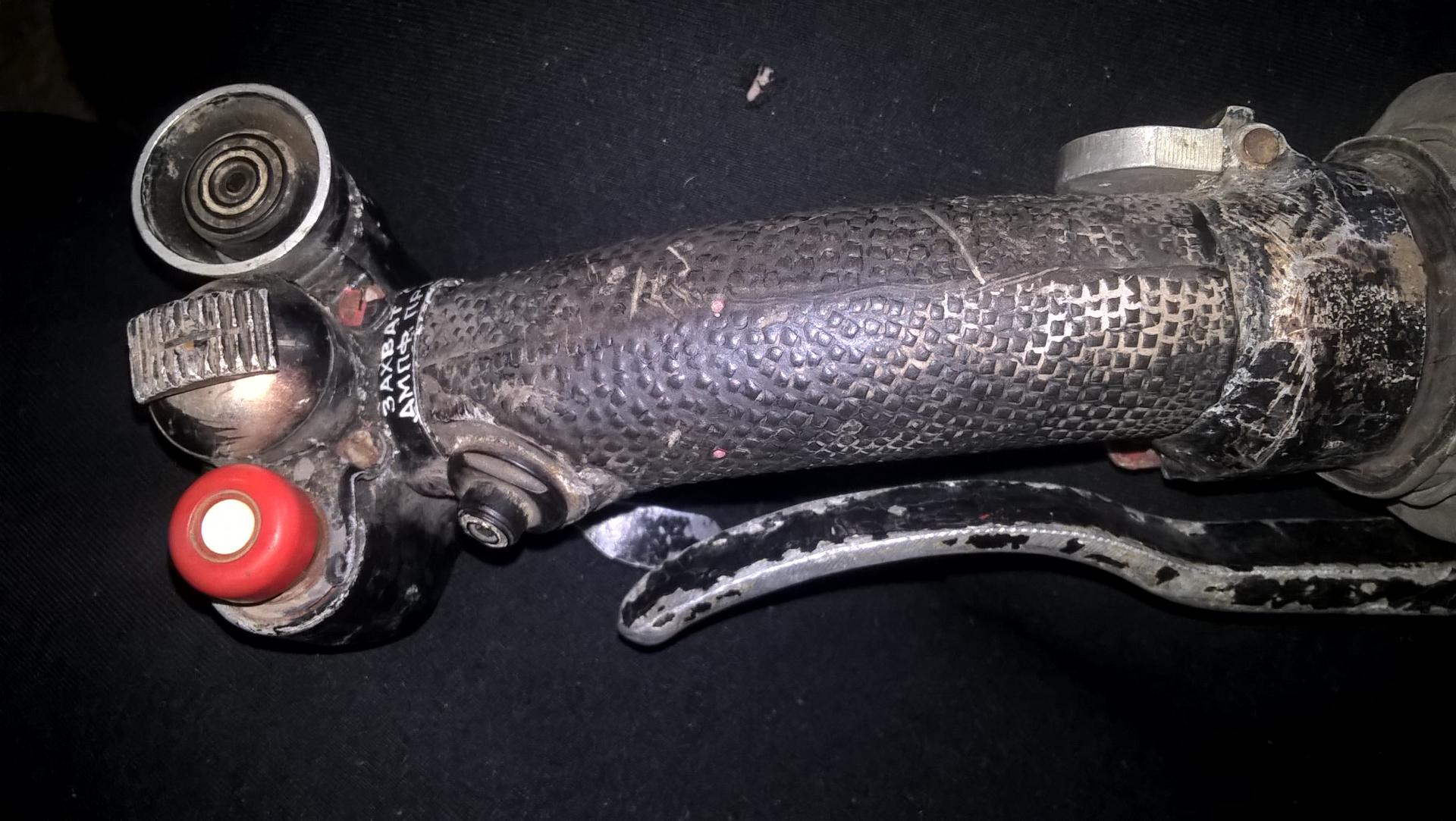

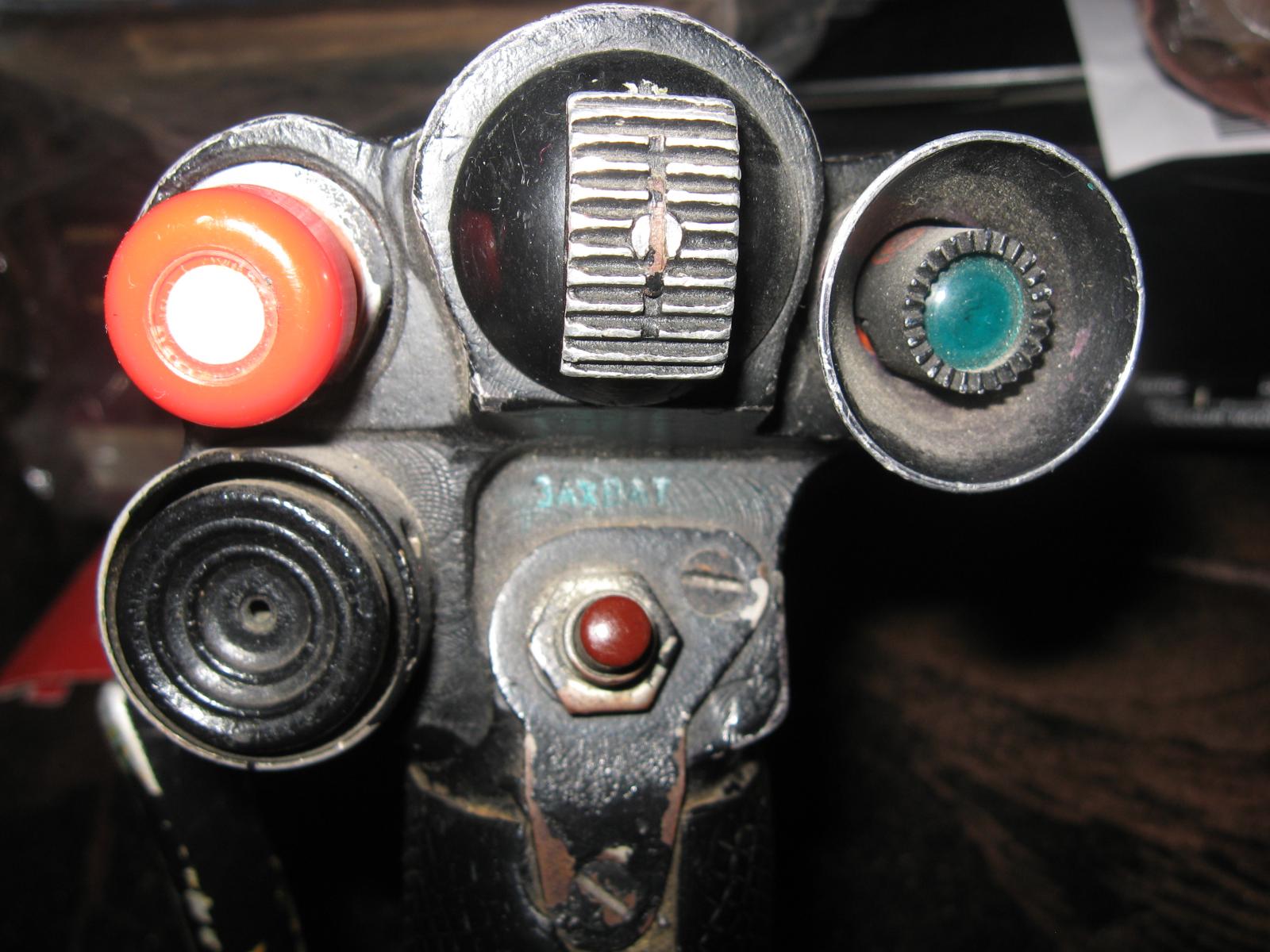

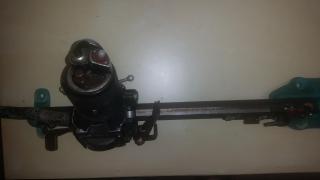

Вот кстати фото 23 ручки.

Старого образца, первых серий.

[gosha*]

Тоже видел как это все уничтожают



Вот кстати фото 23 ручки.

Старого образца, первых серий.

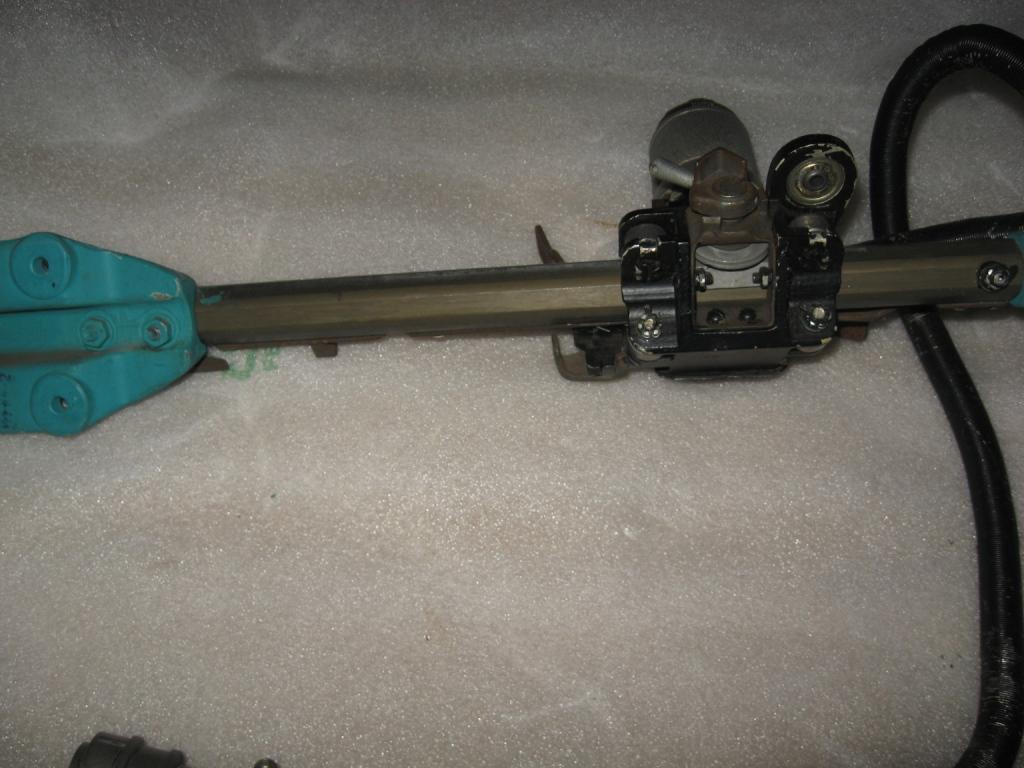

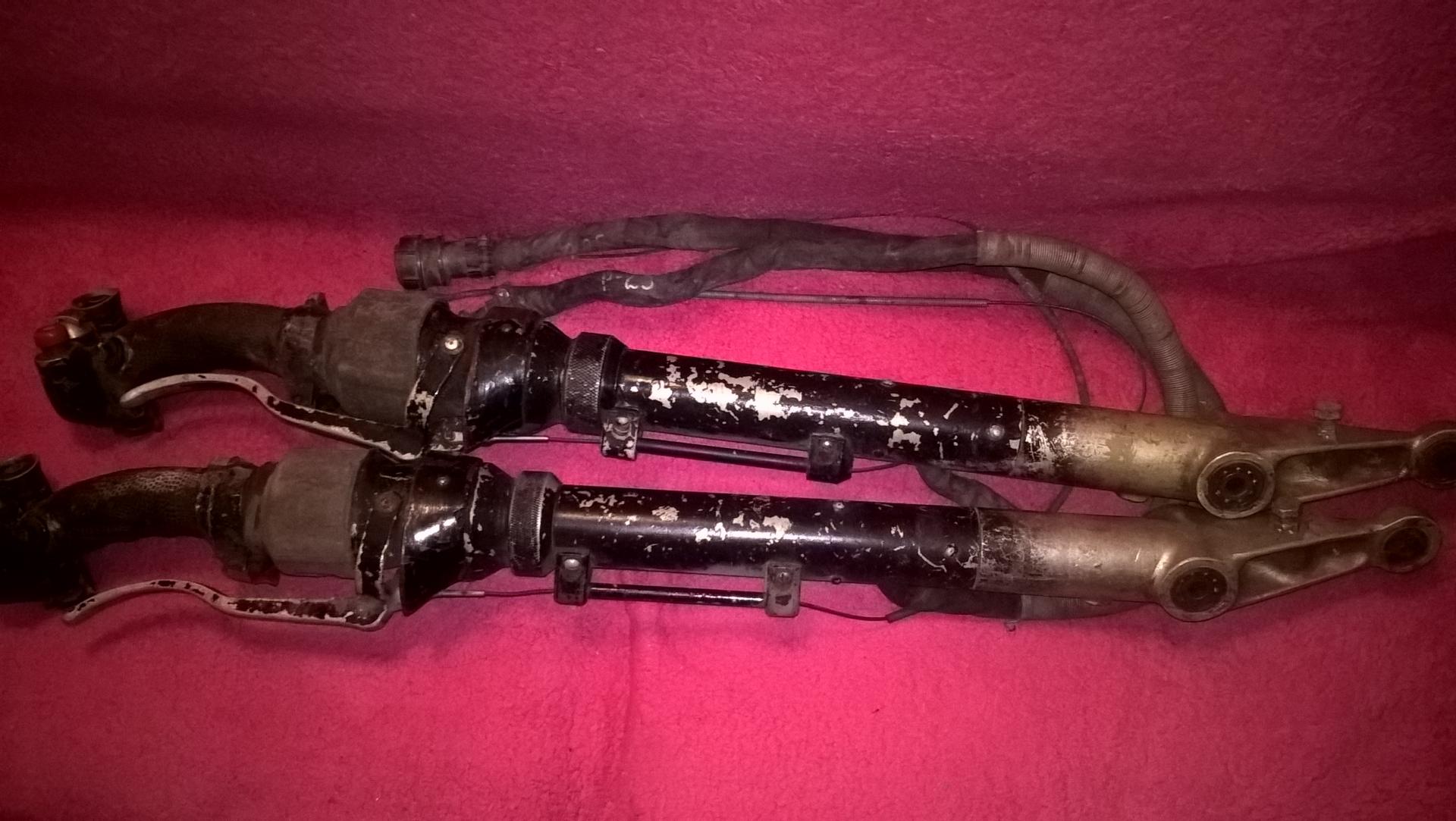

Тогда и я добавлю ещё пару фоток для комплекта...

[Squad123]

Тогда и я добавлю ещё пару фоток для комплекта...

Спасибо большое за фото!

Сейчас работаю с правой панелей МиГ-23, был удивлен когда увидел,что предохранители не все били подключении.

[Squad123]

gosha* привет!

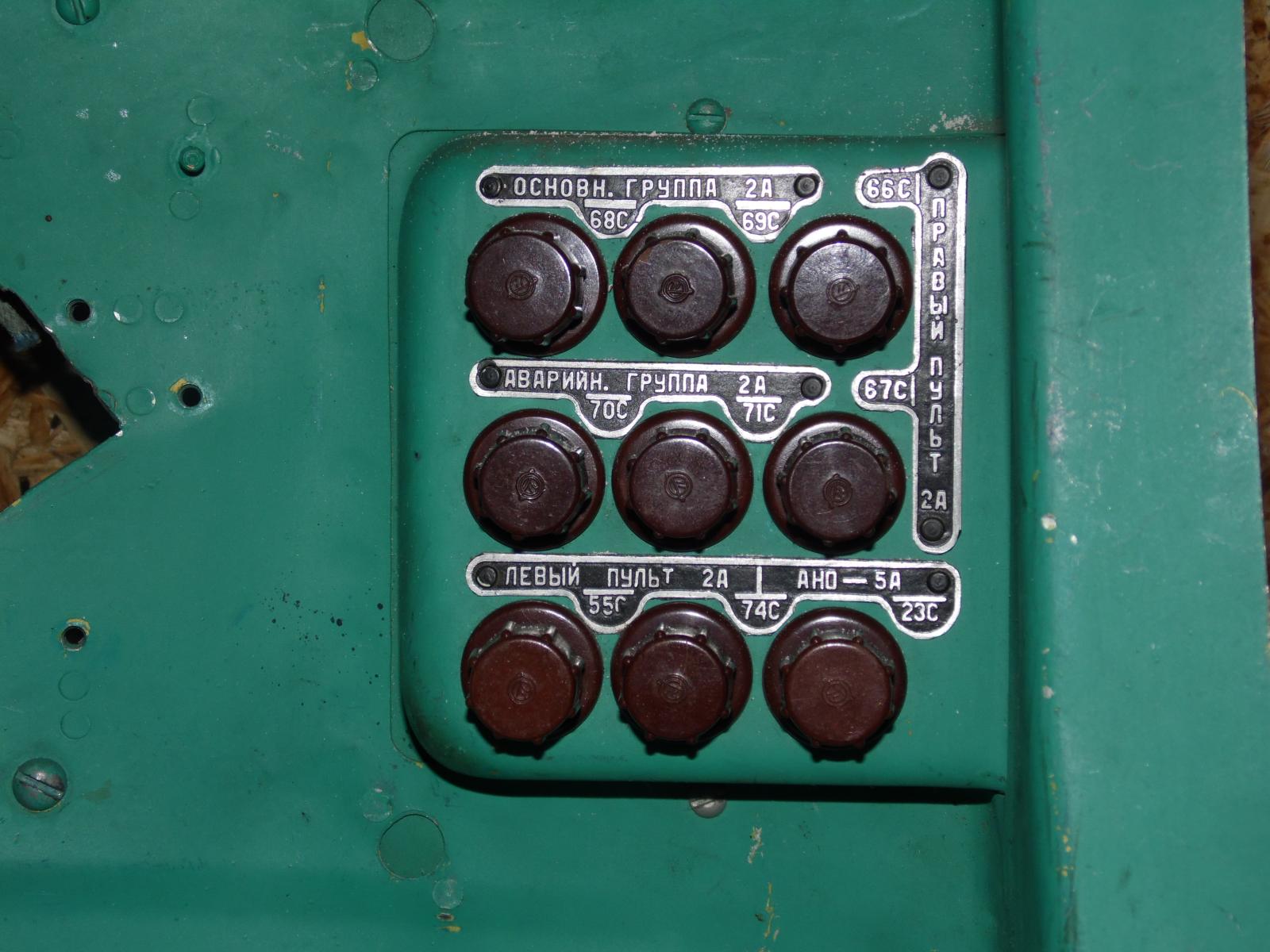

Вот фото панельки, где на удивление некоторые предохранитель не использовались.

Хотя должны били бить в роботе.



[Squad123]

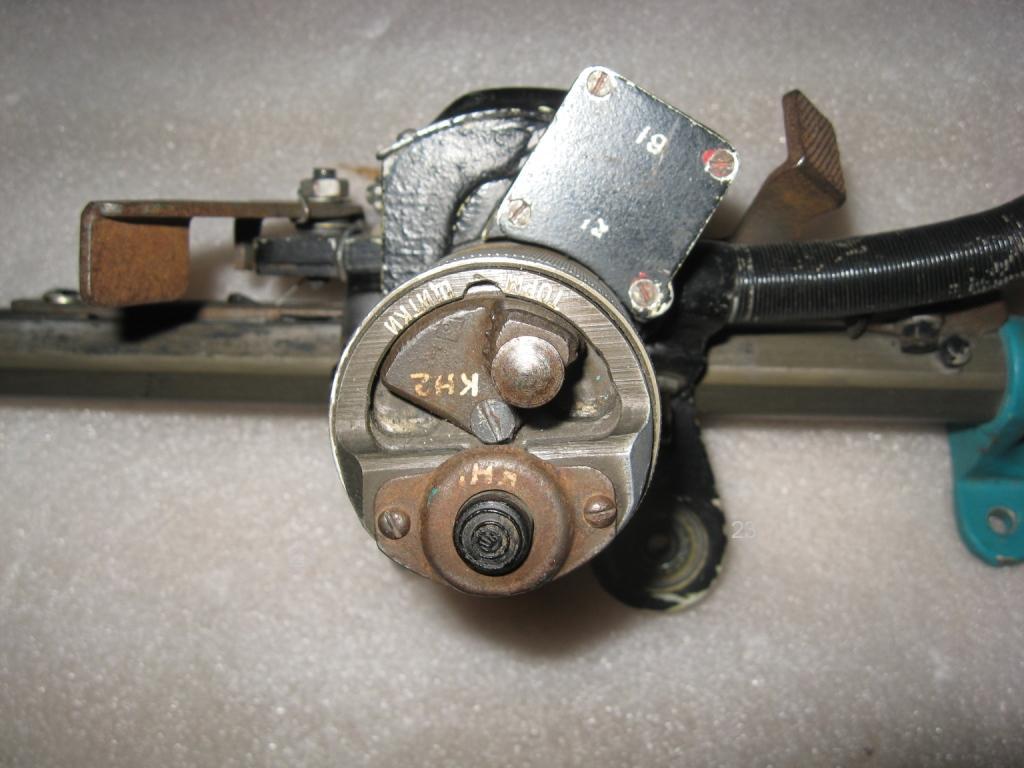

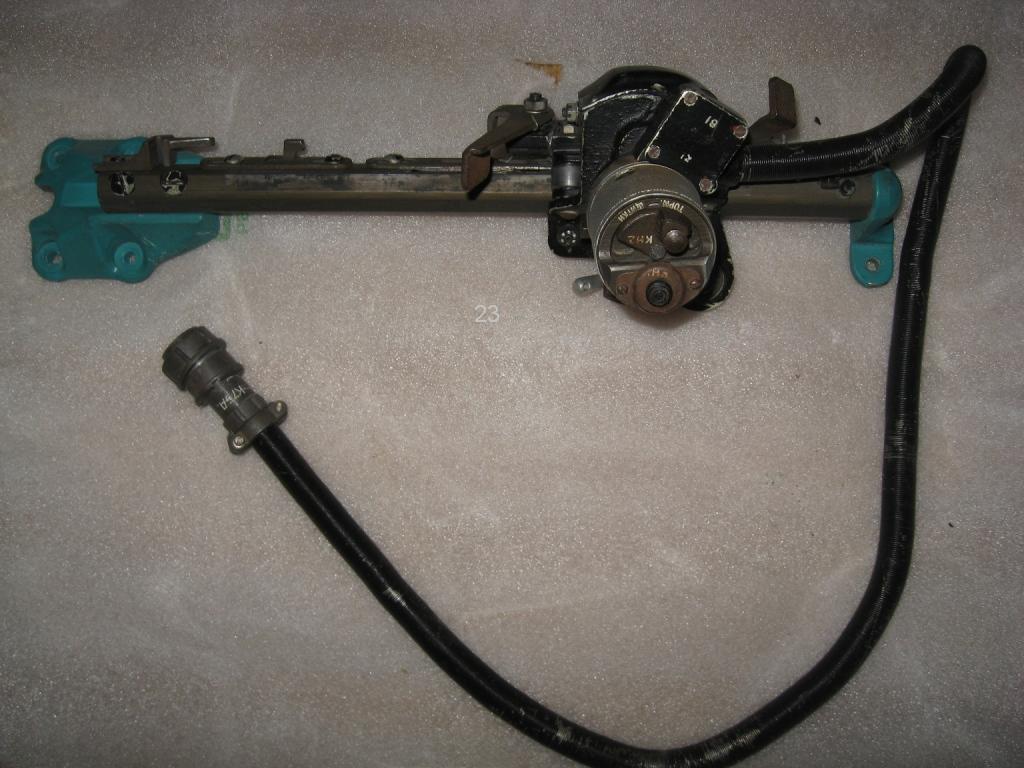

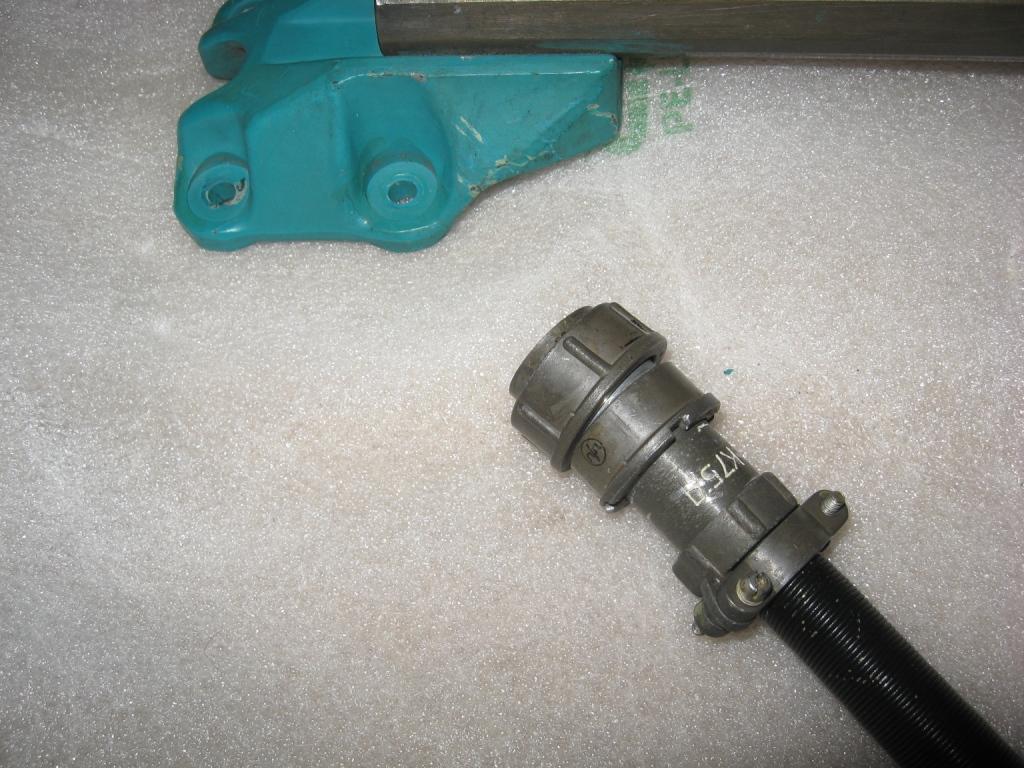

Детальное фото Руда МиГ-23



[Squad123]

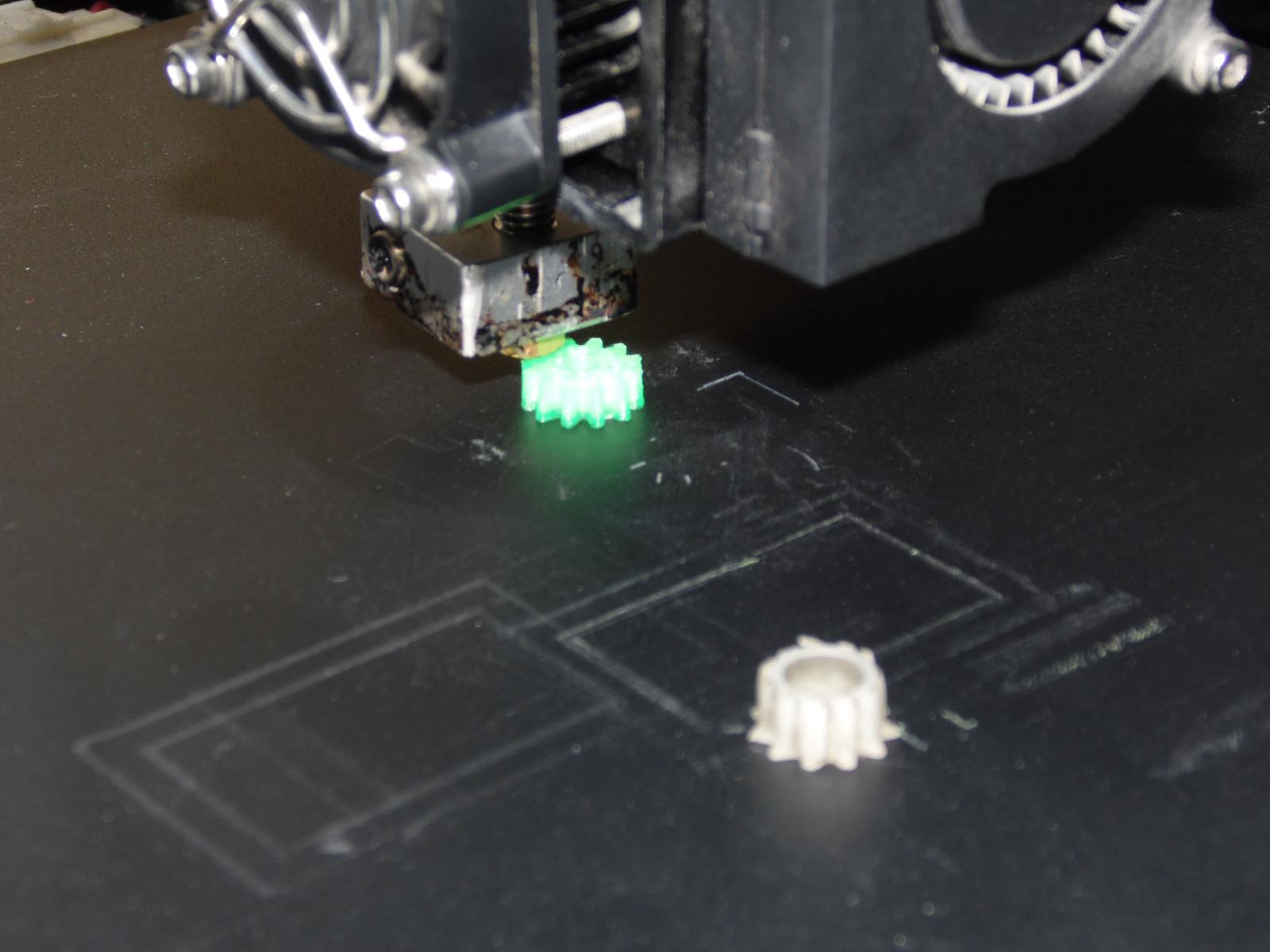

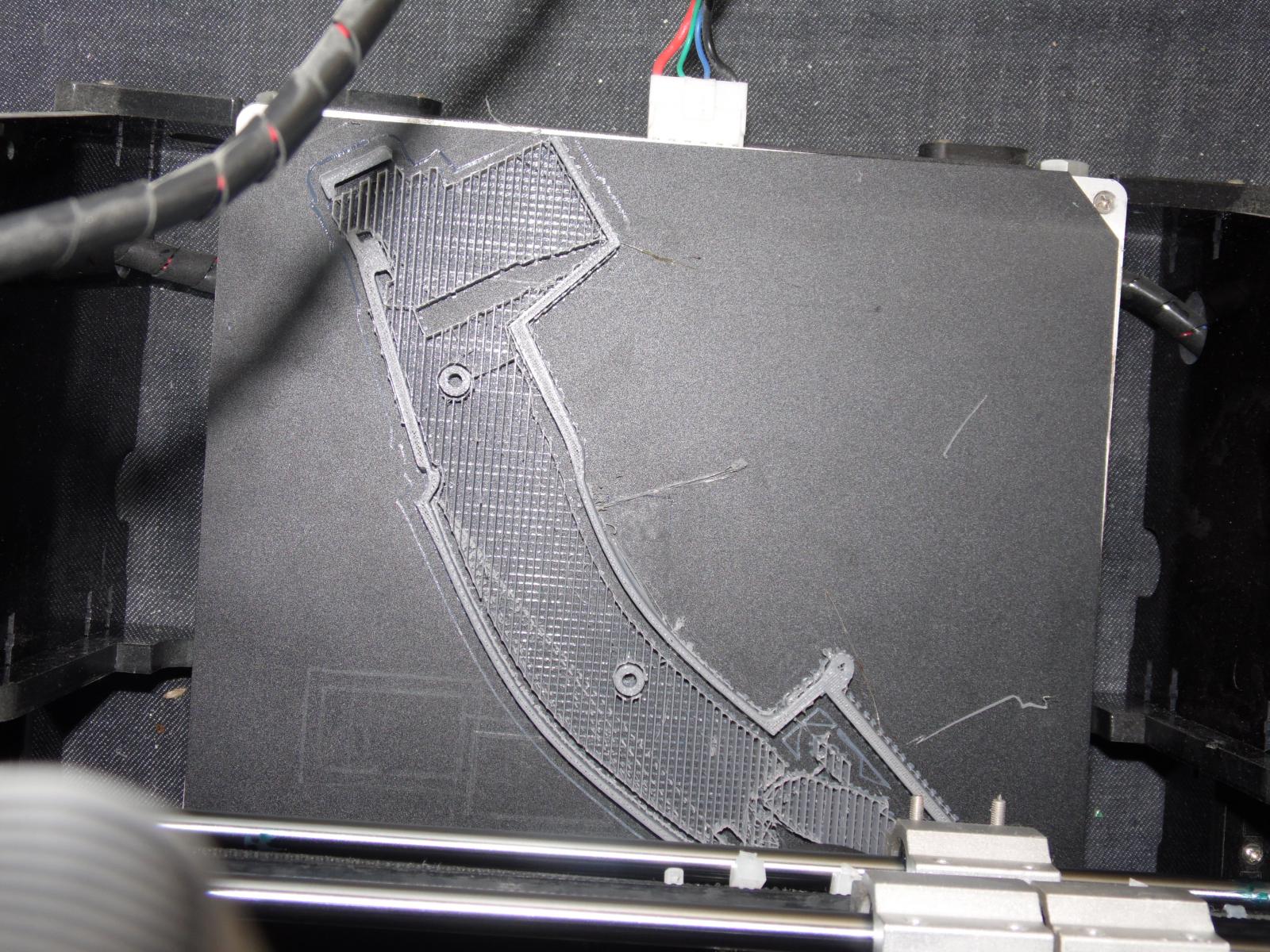

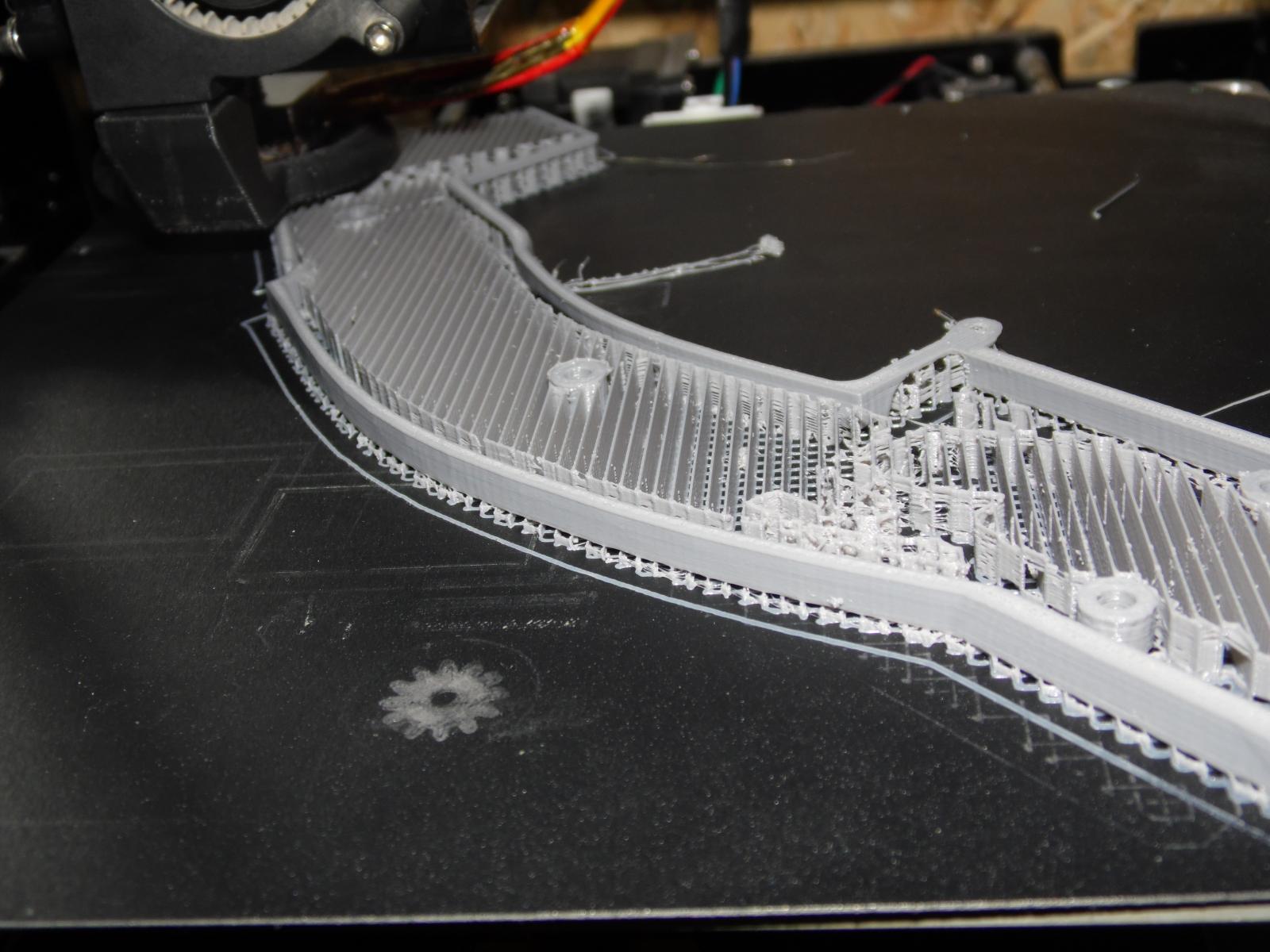

Решил на Новый год, запустить своего любимчика   3Д принтер ))

Печатаю новую шестеренку.

Изменено 31 декабря 2017 пользователем Squad123

[Squad123]

Решил себе сделать в коллекцию РуС от Су-27.

Так как настоящий,трудно найти)

Изменено 1 января 2018 пользователем Squad123

[NobbyNobbs]

А где же кокпит МиГ 23?
