SOS НАПОЛЬНИК Эргономика вашего рабочего места

[Sidorov_S_V]

Расскажите как вы Решили такую проблему ?



Суть проблемы:

Наконец-то сделал себе напольник из Кобры.  (Шток прямой).    Джой стоит в 35 см от кромки кресла. Что бы я смог тянуть ручку на себя и это кресло не мешало. Добавляем + 35 см ход ручки от цента вперед .

И мне приходится сидеть на краю кресла , спина все время в напряжении и тянуться до джойстика - хватает на 30 минут такого садомазохизма. )))

Такая проблема у всех или только у меня ? Расскажите или лучше кидайте фото своего рабочего места с напольником ( если оно вас устраивает)

( Если сделать изгиб на штоке - это сильно спасет ситуацию ? )

А то уже задумался о продаже этого чудо-девайса.

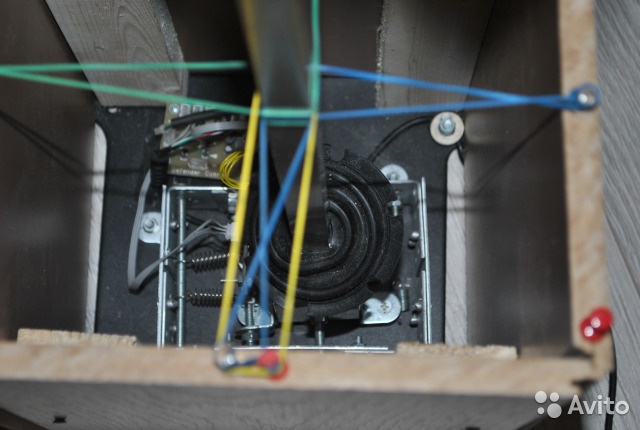

p/s  обратите внимание на загрузку джойстика - очень просто и работает идеально. Количеством резинок можно под себя подобрать оптимальную нагрузку.  А также на крепление ручки РУСа к штоку ( с возможностью оставить Твист )

Изменено 9 декабря 2017 пользователем Sidorov_s_v

[=SVIP=NagiPashka]

Надо подгонять, длинну штока, ход ручки, чтобы не упиралось в кресло... и будет все хорошо... 35 см от центра в стороны, имхо слишком большой ход...

Изменено 9 декабря 2017 пользователем =SVIP=NagiPashka

[El_Babuino]

Да, была такая небольшая трудность. Я использую советское оч.удобное кресло, по типу такого:

И конкретно у моего изменяемый наклон спинки, от полулежачего положения до близкого к 90 градусам. Но даже если его максимально сложить, когда спинка почти вертикально, то до джойстика получается далеко тянуться. Можно было сделать вырез в "сидушке" кресла между ногами. Но решил просто набить спинку бОльшим кол-вом паралона. Теперь и спине удобно, и до напольника не надо тянуться.

[Krysnic]

Ограничить ход ручки, до приемлемого.

[Bravo]

Тут всё просто.

   Ход ручки стандартный. Скажем как на рисунке.Хотя есть нюансы. Если вы любопытны,то полистайте ТО(техническое описание)самолётов.

   Сам шток выглядит как самолёте "Хаябуса"(яп)

   То есть изогнут так,чтоб в положении "на пузо" ручка не касалась колен и находилась над ними.Вот и всё.Механика джоя устанавливается позади педалей,а не перед.

 Кресло должно регулироваться по высоте и вперёд назад.Спинка тоже желательно ,должна иметь регулировку.

 Длина штока: смотря для чего вы хотите Это сделать.

 Бомбардировщику и штурмовику напольник не нужен. Спортивному хватит 45-60 см.длинны штока. Истребители имели 60-85 см длинны .

[Sidorov_S_V]

Тут всё просто.

   Ход ручки стандартный. Скажем как на рисунке.Хотя есть нюансы. Если вы любопытны,то полистайте ТО(техническое описание)самолётов.

   Сам шток выглядит как самолёте "Хаябуса"(яп)

   То есть изогнут так,чтоб в положении "на пузо" ручка не касалась колен и находилась над ними.Вот и всё.Механика джоя устанавливается позади педалей,а не перед.

 Кресло должно регулироваться по высоте и вперёд назад.Спинка тоже желательно ,должна иметь регулировку.

 Длина штока: смотря для чего вы хотите Это сделать.

 Бомбардировщику и штурмовику напольник не нужен. Спортивному хватит 45-60 см.длинны штока. Истребители имели 60-85 см длинны .

У меня шток длиной 70 см от пола . ( Видимо придется изгиб штока делать) понравилась идея  - механизм разместить за педалями ( Спасибо)

[Sidorov_S_V]

У меня шток длиной 70 см от пола . ( Видимо придется изгиб штока делать) понравилась идея  - механизм разместить за педалями ( Спасибо)

перемерил - оказывается ход ручки 16 см от центра в каждую сторону. ( по идее всё как на чертежах )

[=VIRPIL=Baur]

перемерил - оказывается ход ручки 16 см от центра в каждую сторону. ( по идее всё как на чертежах )

А теперь проверь расстояние от центра вращения осей и до твоей сидушки. Сравни с чертежом и сделай выводы.

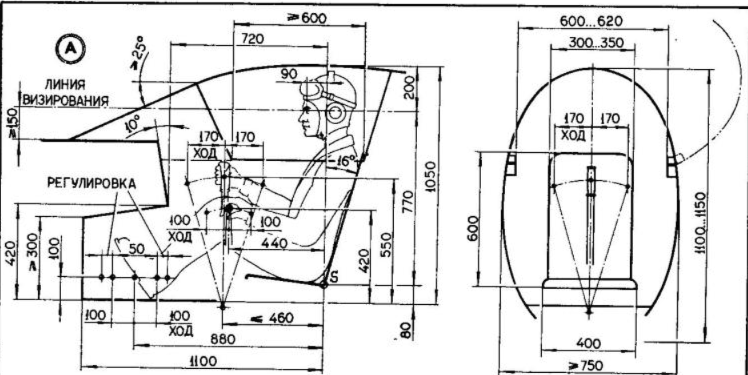

Ниже картинка. Рычаг не изогнут.



Где то ещё были Мессеровские фото...

[Bravo]

Истребителю можно(лучше) иметь некоторые изменения от данного чертежа. там показано"строгое" управление.

  Ход ручки на себя_от "-ноля"-центр-желательно должен быть несколько больше, в сравнении с ходом от себя.

   Стандарт_160мм от себя.На себя-200мм. такое управление называется "мягким" и более подходит для полётов на "вторых" режимах.

   Ещё можете обратить внимание на ручку Английских истребителей)

 Удачи..

[mazzi]

У меня шток длиной 70 см от пола . ( Видимо придется изгиб штока делать) понравилась идея  - механизм разместить за педалями ( Спасибо)

У тебя при изгибе, механика возможно не удержит ручку или изогнутый шток.

Была возможность попробовать ганфайтер с изогнутой трубой в комплекте, ну в общем не знаю - извращение какое-то, на любителя точно.

Кресло вроде-бы маркус?, оно слишком глубокое потому ты и сидишь на краюшке, если 70см это только шток без ручки то это длинновато, если резал шток под высоту кресла то понятно - маркус этот ещё и высоковат. Я просто хотел кресло это брать, но после тяжких дум отказался.

Собственно главная мысля изгиб может не понравиться.

[=VIRPIL=Baur]

 Ещё можете обратить внимание на ручку Английских истребителей)

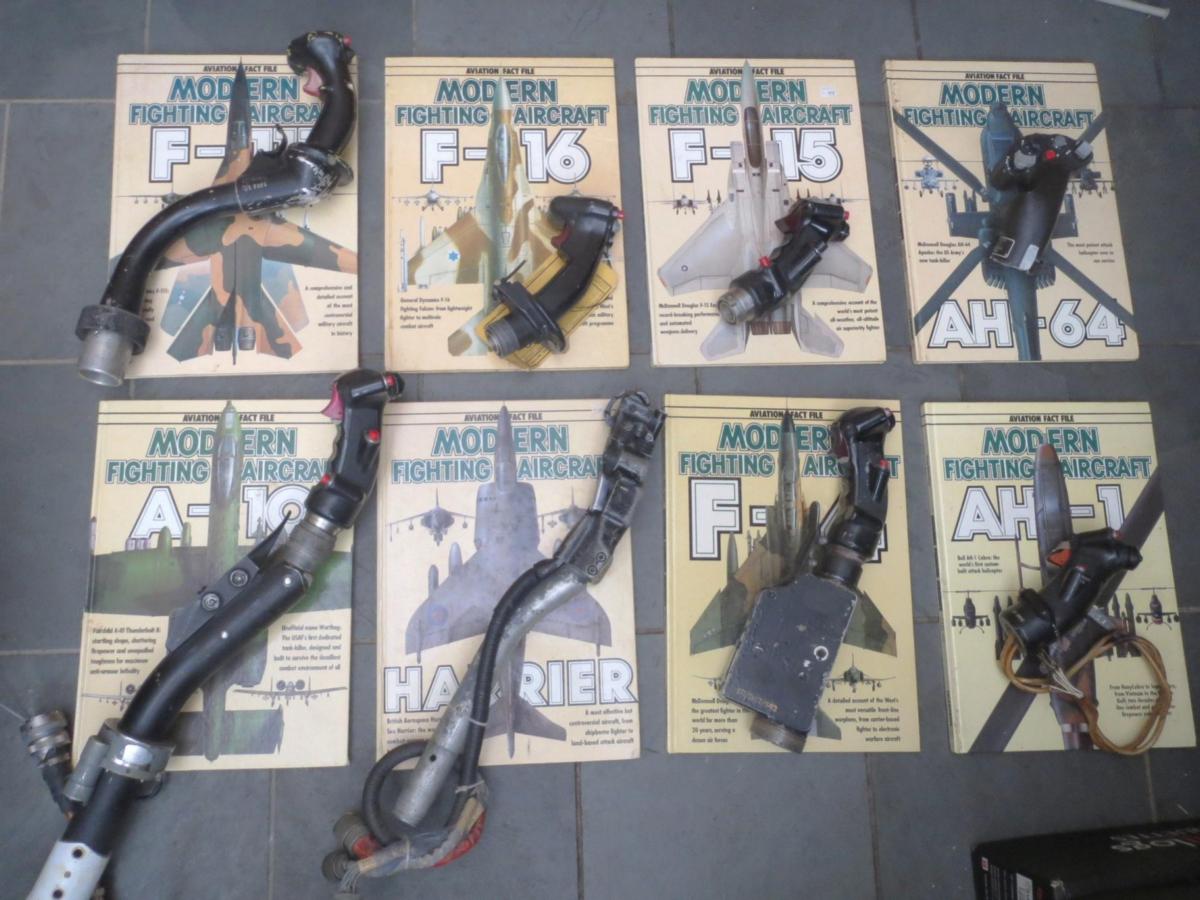

Не совсем английские, но будет любопытно -

[Tovarisch_Mauser]

Расскажите как вы Решили такую проблему ?



Суть проблемы:

Наконец-то сделал себе напольник из Кобры.  (Шток прямой).    Джой стоит в 35 см от кромки кресла. Что бы я смог тянуть ручку на себя и это кресло не мешало. Добавляем + 35 см ход ручки от цента вперед .

И мне приходится сидеть на краю кресла , спина все время в напряжении и тянуться до джойстика - хватает на 30 минут такого садомазохизма. )))

Такая проблема у всех или только у меня ? Расскажите или лучше кидайте фото своего рабочего места с напольником ( если оно вас устраивает)

( Если сделать изгиб на штоке - это сильно спасет ситуацию ? )

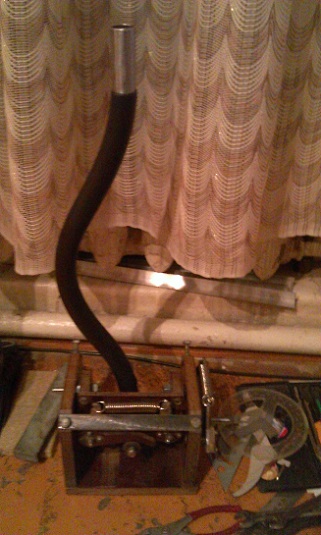

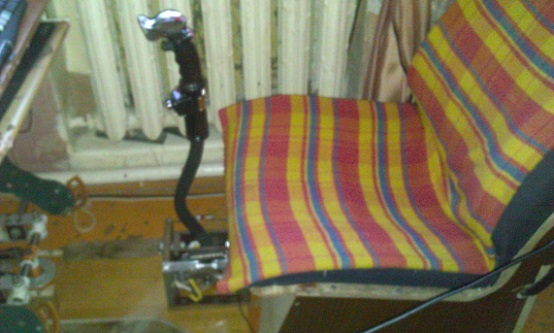

В свое время тоже была такая проблема , но успешно разрешилась вот таким вот изгибом , ход 40 см. ...  ... Плюс в том что - 1. вес штока + ручки не влияет на загруз ... , тоэ. ни чего падать в какую либо сторону не будет , т.к. получается одна вертикальная ось ... , 2. не надо резать выемку в кресле , джой стоит в плотную к креслу ...

[Bravo]

Я-понцы использовали изогнутую проекцию  ручки  в самолётах с 39 года. Американские "F"  это признание_ что им_ американцам, ничто японское не чуждо)

     У меня именно такая ручка и шток. Только кинематика джоя, расположена позади педалей.



А английские ручки "ломаются"в бок. Они так же не касаются коленей. Это ясно можно увидеть на "харрикейнах","спитах"

[Sidorov_S_V]

Тема закрыта !





Отдельное Спасибо  - mazzi и [HTS]Tovarisch_Mauser

Действительно Оказалось  это кресло ну очень глубокое ( вот и приходилось тянуться ) можно было сделать изгиб штока - но помогла замена кресла на обычный советский стул со спинкой. )))  Спасибо всем за помощь . Но изгиб штока тоже надо сделать (лишним не будет) и вернуться в моё любимое кресло )
