Ручка Logitech Extreme c NJoy32 Pro?

[Ryurix]

Приветствую уважаемые вирпилы!

Вопрос в заголовке темы.

Можно ли малой кровью подключить оную к вышеупомянутому?

У меня три разъёма свободных: AUX, BUS и SPI

В идеале -- без использования дополнительных плат.

В крайнем случае припаяю кнопки логитеха к плате из ручки кобры (которую запихаю в корпус) -- у этого решения один минус: надо эти провода тянуть и лишняя плата в корпусе тоже ни к чему.



Я уже задал вопрос разработчику на форуме ВКБ, но уверен здесь тоже много умных людей.

http://forum.vkb-sim.pro/viewtopic.php?f=8&t=2548&p=25503



Или может это всё пустое и проще подцепить ручку от Saitek Cyborg EVO?



Там похоже на плате ручки ничего перепаивать не надо (а у логитеха матрица 3*4).

Да и вполне возможно эргономика сайтека получше. (хотя наверно вкусы разнятся)



[Alex_Oz]

Контроллер - одноплатный? Без регистра CD4021 - никак.

Изменено 10 сентября 2017 пользователем Alex_Oz

[-DED-Ron]

Как я понял - у него 2-х этажный. Пройди по его ссылке.

[ver1ex]

Как я понял - у него 2-х этажный. Пройди по его ссылке.

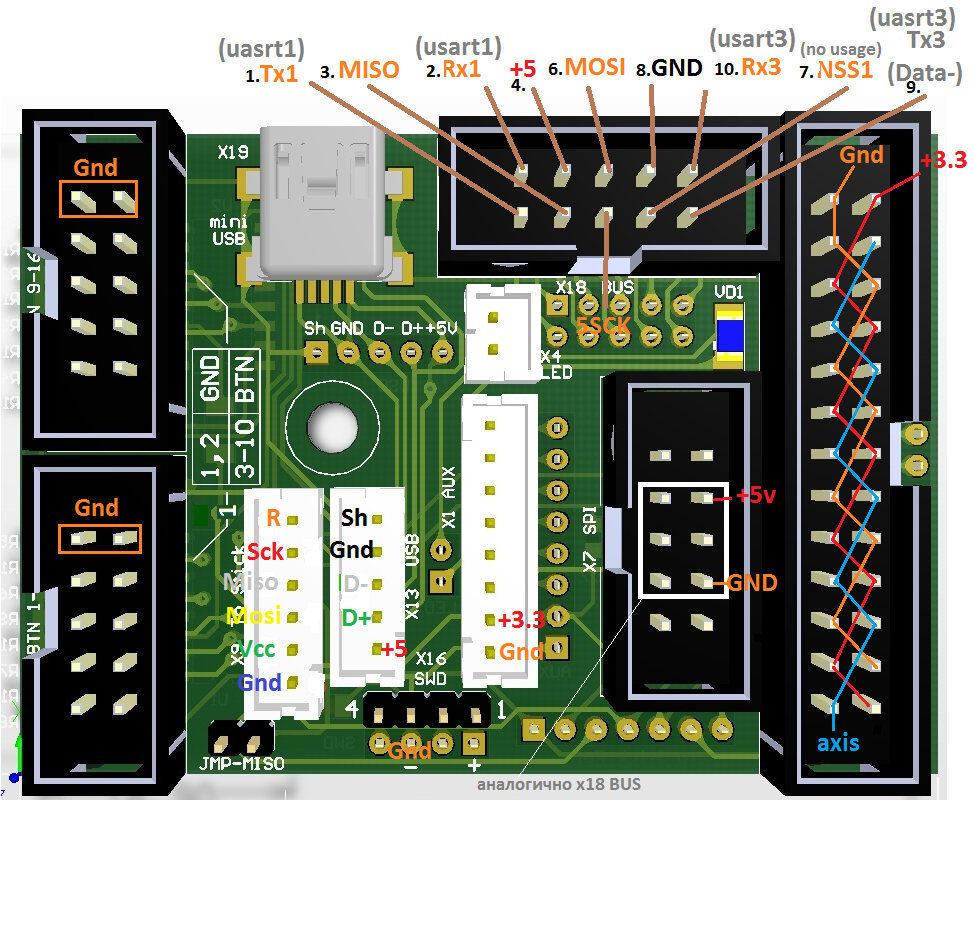

http://prntscr.com/gjjhh4



[-DED-Ron]

А так?







Изменено 10 сентября 2017 пользователем -DED-Ron

[Ryurix]

Приветствую уважаемые вирпилы.

У меня именно двухэтажный конроллер, второй этаж как изображен в предыдущем посте.

Про одноэтажный весьма конкретно было написано что логитех не прицепить.

[Ryurix]

Судя по последней картинке -- BUS и SPI -- последовательные порты и нужны платы расширения типа той которая в русе кобры или платы расширения от ВКБ.

И похоже можно подцепить ТРИ руса к NJoy32



Порт AUX же может использоваться для матрицы как написано вот здесь: http://forum.vkb-sim.pro/viewtopic.php?f=13&t=1114

Но видимо потребуются ещё линии от кнопок.

Или не потребуются? У мамбы не требуются: http://forum.vkb-sim.pro/viewtopic.php?f=8&t=2548

Изменено 11 сентября 2017 пользователем Ryurix

[Alex_Oz]

Здесь про саму ручку (спасибо capitanblood )



Это подключение Руда Cougar в двухплатному контроллеру:



Используется матрица 3х4 - в ручке Logitech аналогично, но столбцы/строки именуются взаимно наоборот ( линии BR надо подключать к L0-L2, a BC - к Row1-Row4)

[-DED-Ron]

Алекс, у тебя на коннекторе AUX +5 и +3.3 перепутаны местами.

Изменено 11 сентября 2017 пользователем -DED-Ron

[Ryurix]

Огромная благодарность Алексу и Рону, ситуация прояснилась.

Заказал Saitek Cyborg EVO, там меньше проблем с подключением.

Да и говорят у логитеха кнопки ненадёжные.

Изменено 11 сентября 2017 пользователем Ryurix
